Daten und Bilder der Röhre: UL12

🔎 Beschreibung der Röhre: UL12

Name	UL12
Vergleichsname
Heizspannung (Volt)	60
Heizstrom (Ampère)	0,1
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Stahlroehre, 8pol. → Liste aller Röhren mit: Stahlroehre, 8pol.
Zusätzliche Informationen
Letzte Änderung	04.07.2019 20:43:12

🔎 Beschreibung der Systeme für die Röhre: UL12

	System 1
Kathode	8
Gitter 1	7
Gitter 2	6
Gitter 3	8
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5
Anode 2
Leuchtschirm
Heizung	2, 3
Abschirmung
Funktion	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

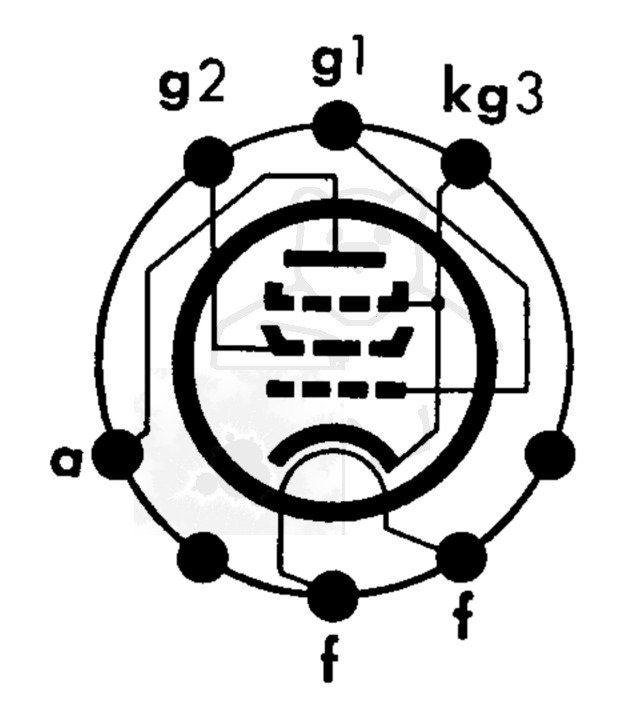

🔎 Sockelschaltung der UL12

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: UL12
Anwendung UL12 Philips.pdf (100 kB)
Datenblatt UL12 Telefunken [www.tubedata.info].pdf (323 kB)
Pruefkarte UL12 - Funke W19 Roehrenpruefer.pdf (163 kB)
Pruefkarte UL12 - Neuberger RPM370 Roehrenmessgeraet.pdf (189 kB)
