Daten und Bilder der Röhre: UF89

🔎 Beschreibung der Röhre: UF89

Name	UF89
Vergleichsname	12DA6
Heizspannung (Volt)	12,6
Heizstrom (Ampère)	0,1
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen
Letzte Änderung	18.03.2016 19:57:10

🔎 Beschreibung der Systeme für die Röhre: UF89

	System 1
Kathode	3
Gitter 1	2
Gitter 2	8
Gitter 3	9
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	7
Anode 2
Leuchtschirm
Heizung	4, 5
Abschirmung	1
Funktion	→ Hochfrequenzverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

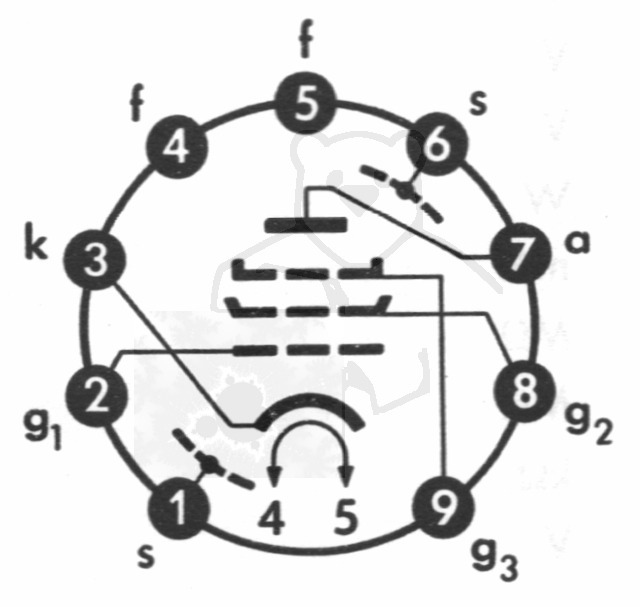

🔎 Sockelschaltung der UF89

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: UF89
Datenblatt UF89 Mazda Belvu [www.tubedata.info].pdf (63 kB)
Datenblatt UF89 Philips Version 1.pdf (918 kB)
Datenblatt UF89 Philips Version 2 [www.tubedata.info].pdf (58 kB)
Datenblatt UF89 Telefunken Handbuch der Rundfunk Roehren Band 3.pdf (4416 kB)
Pruefkarte UF89 - Funke W19 Roehrenpruefer.pdf (156 kB)
Pruefkarte UF89 - Neuberger RPM370 Roehrenmessgeraet.pdf (268 kB)
