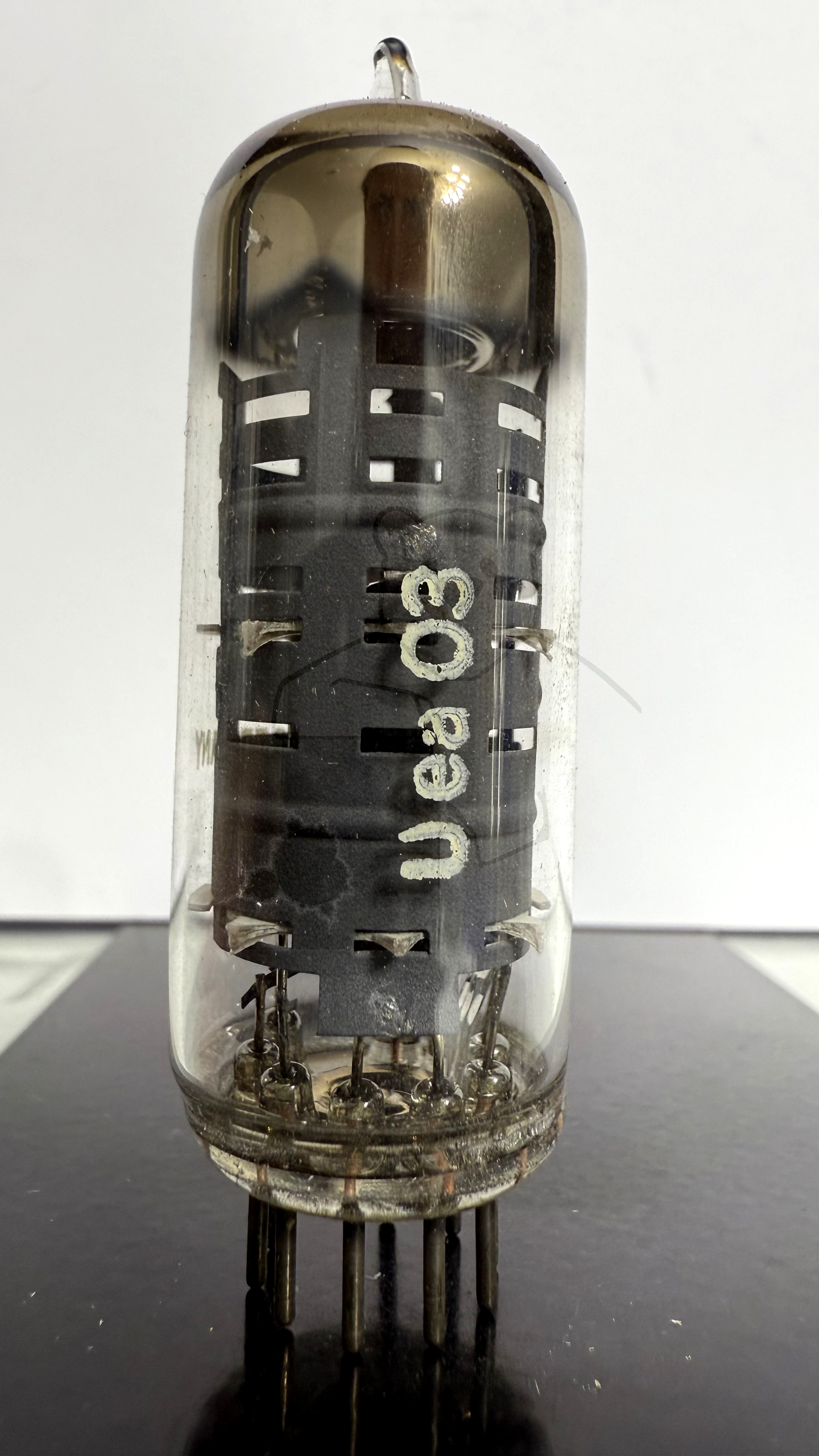

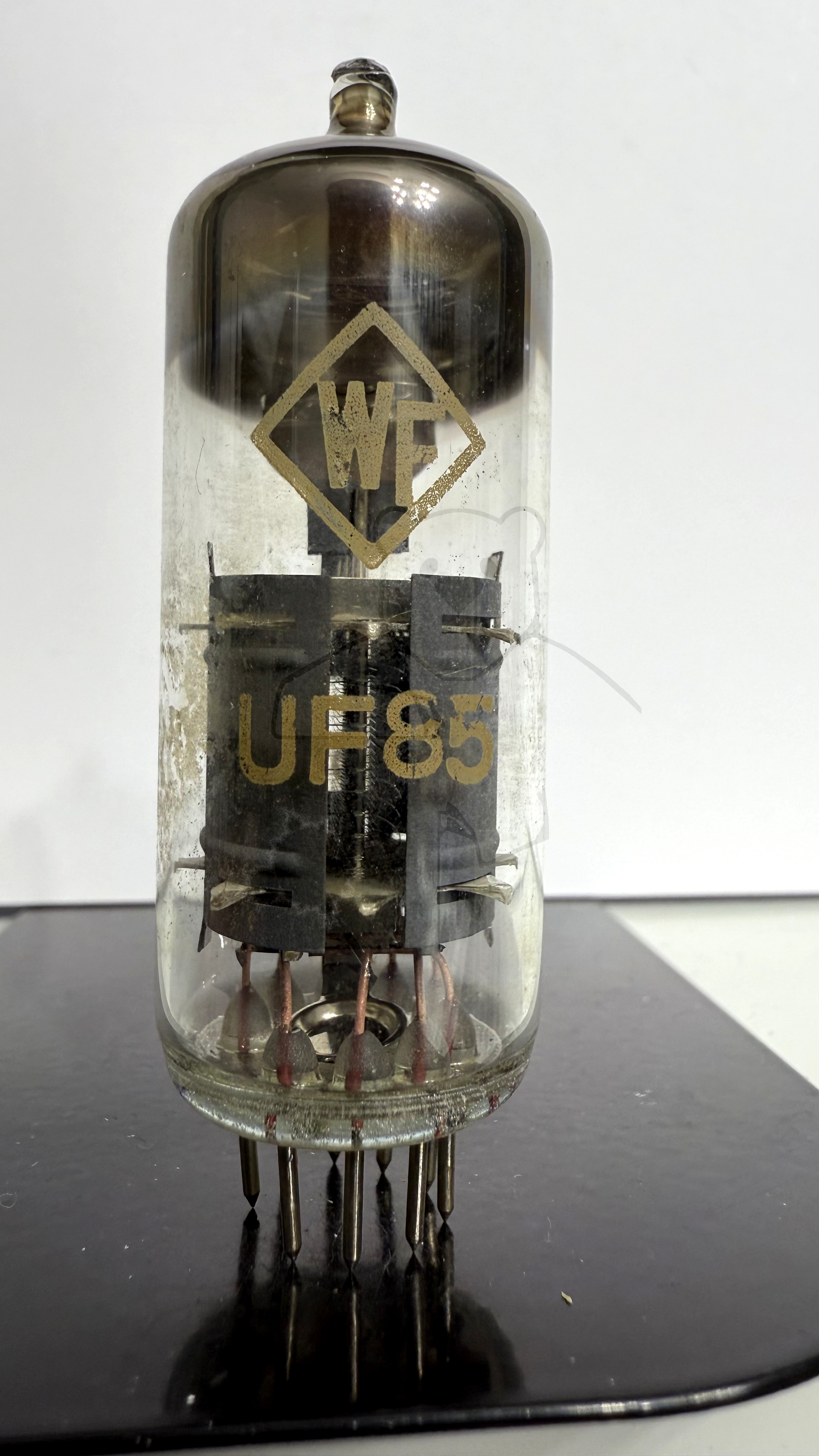

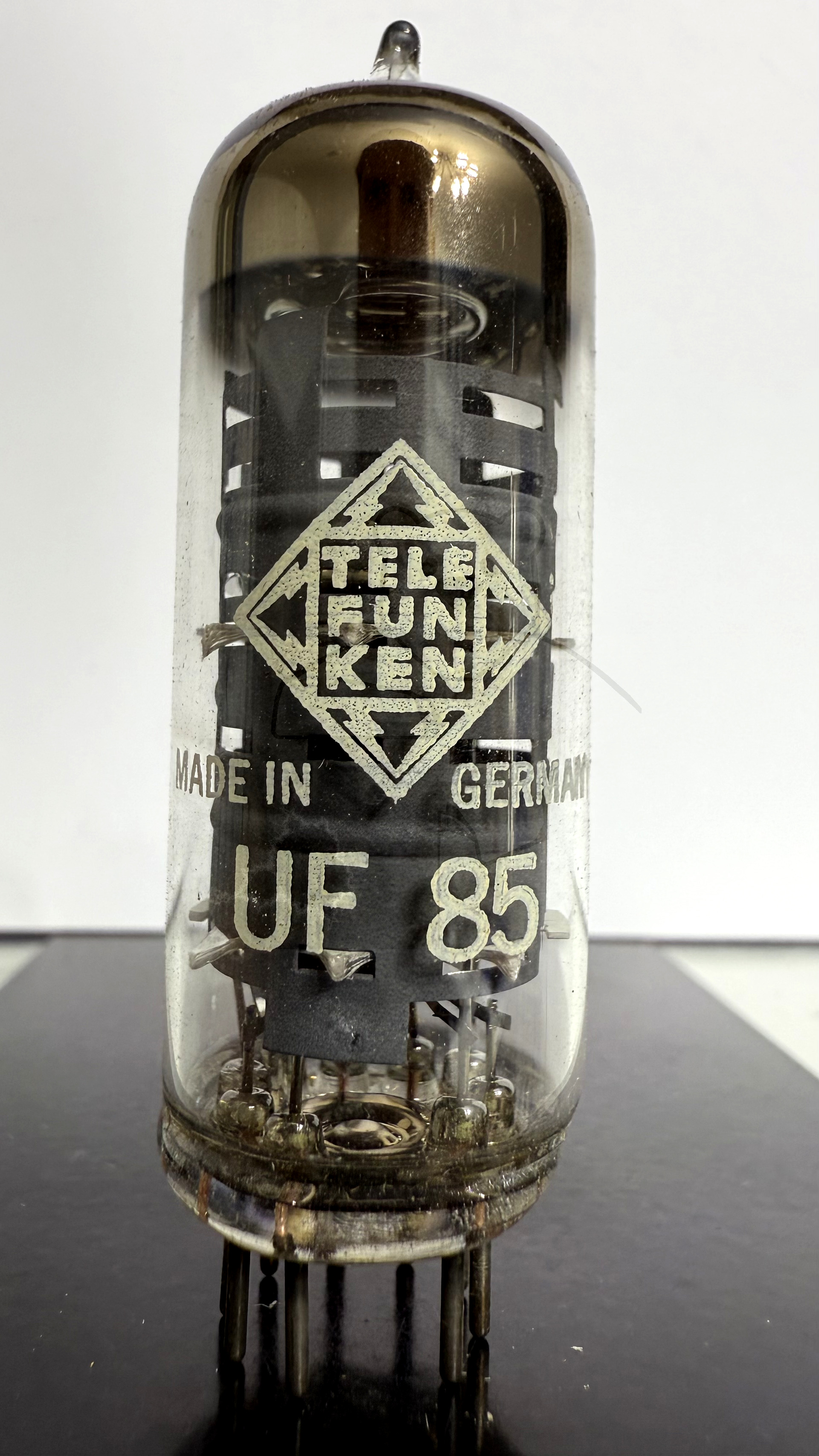

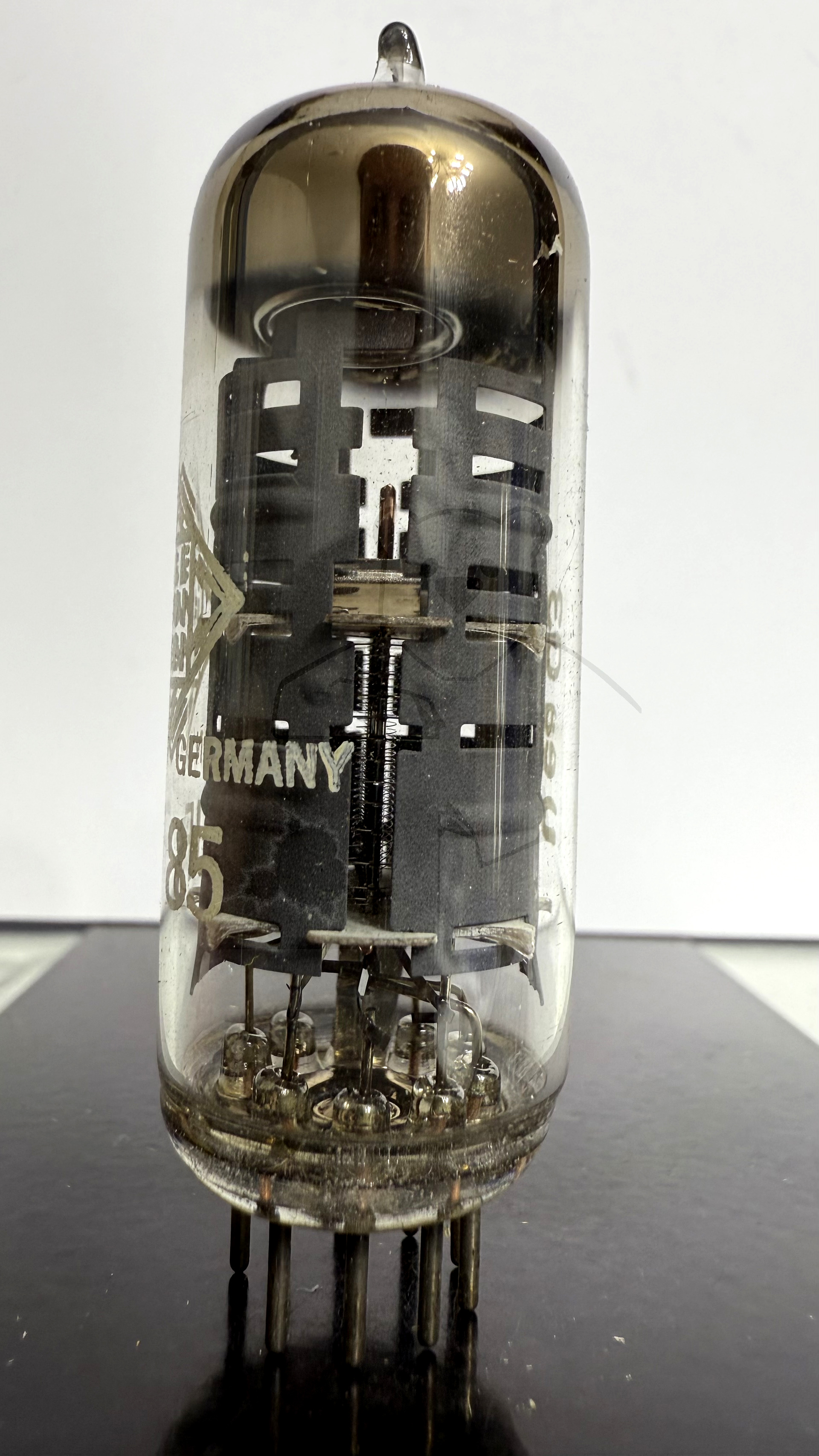

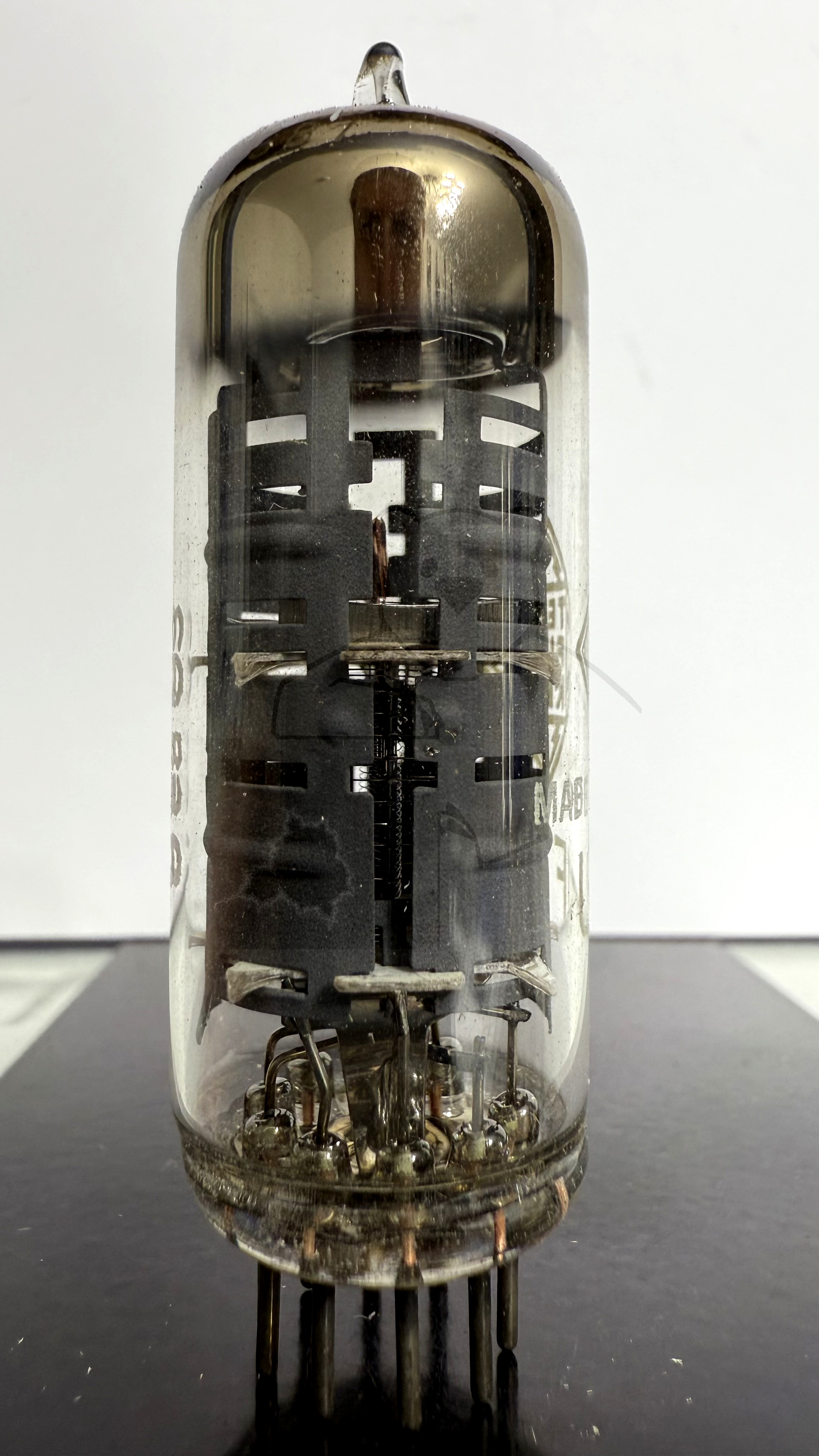

Daten und Bilder der Röhre: UF85

🔎 Beschreibung der Röhre: UF85

Name	UF85
Vergleichsname
Heizspannung (Volt)	19
Heizstrom (Ampère)	0,1
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen
Letzte Änderung	18.03.2016 19:57:10

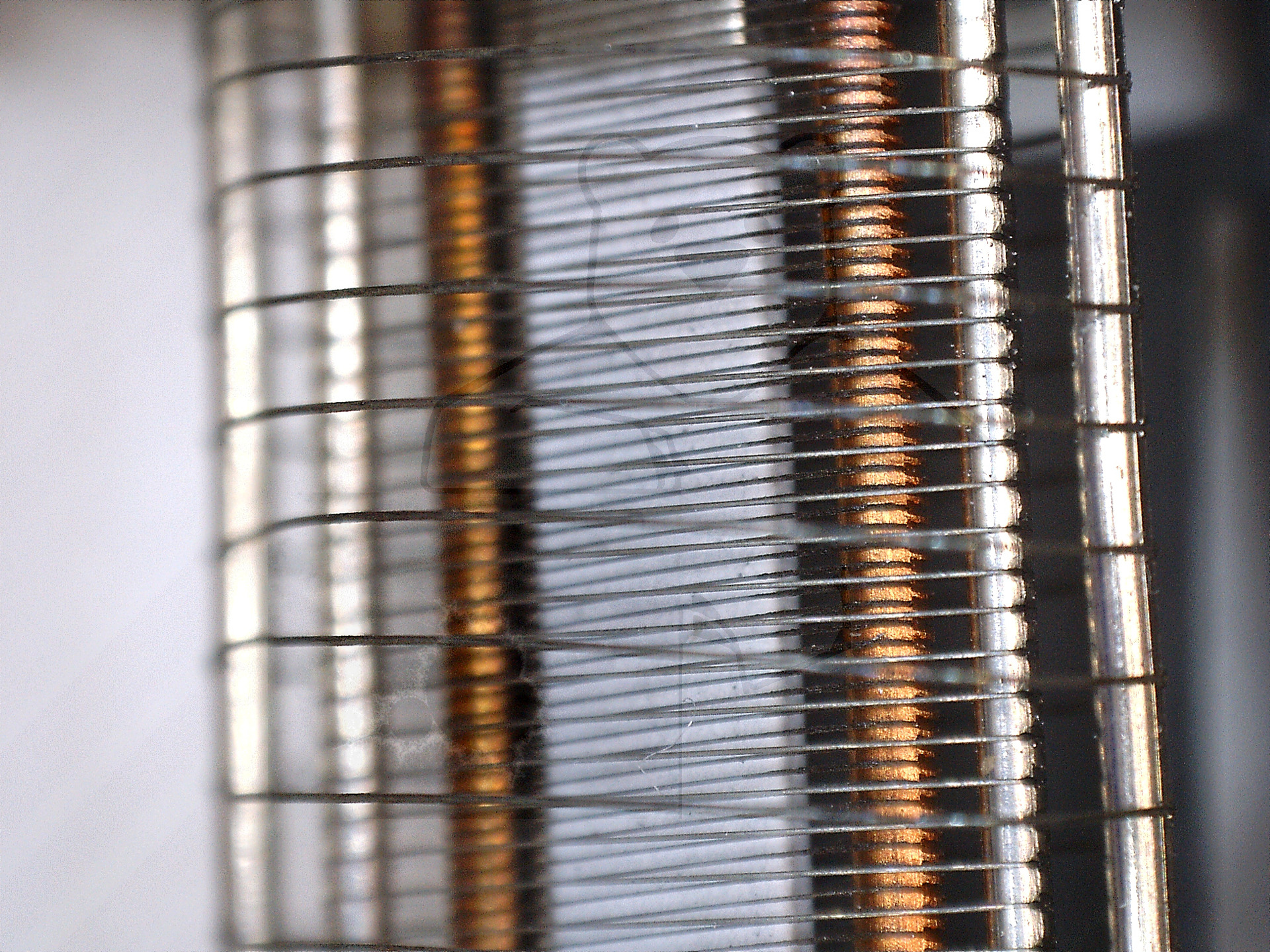

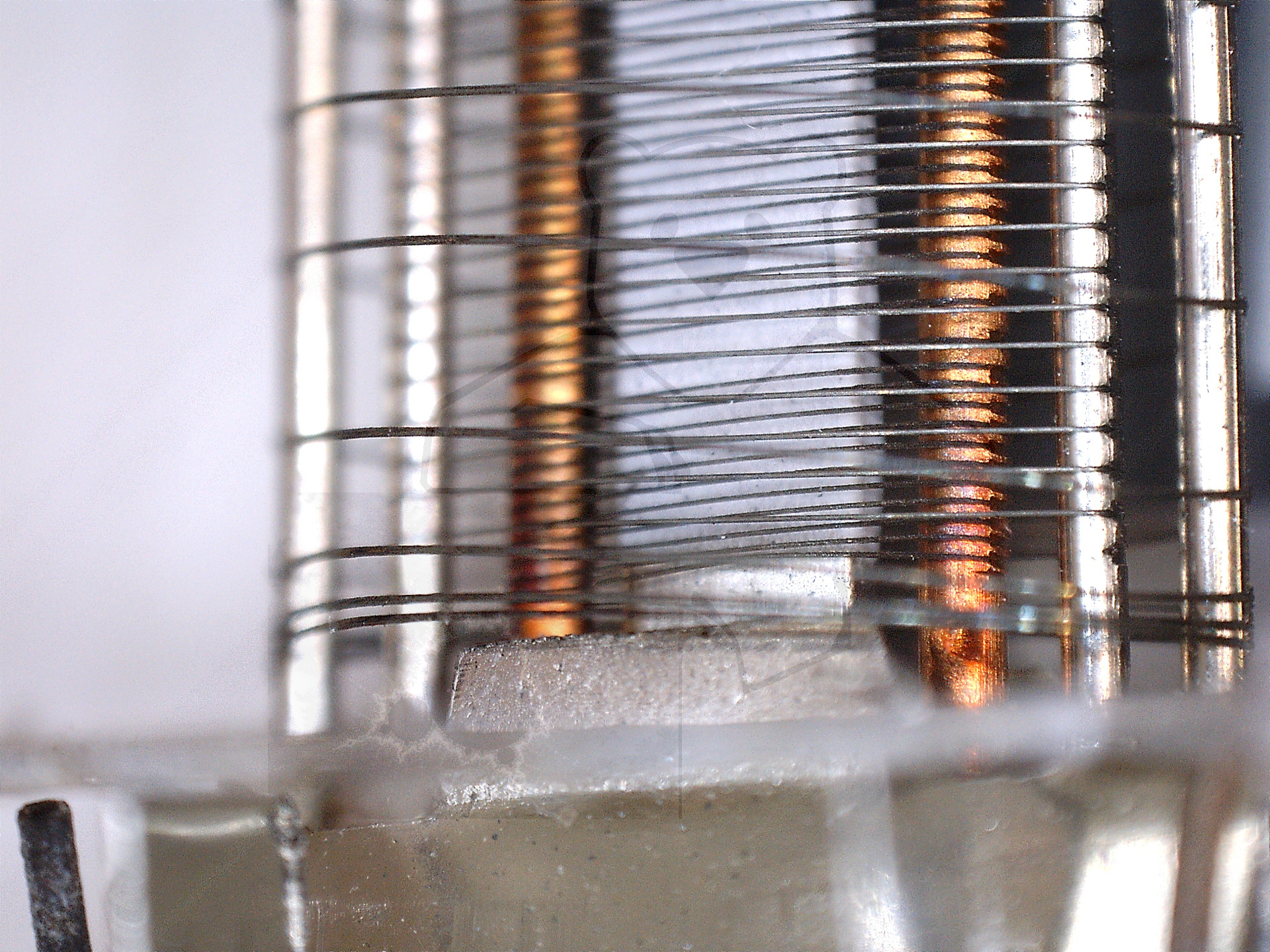

🔎 Beschreibung der Systeme für die Röhre: UF85

	System 1
Kathode	3
Gitter 1	2
Gitter 2	8
Gitter 3	9
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	7
Anode 2
Leuchtschirm
Heizung	4, 5
Abschirmung	6
Funktion	→ Breitbandverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

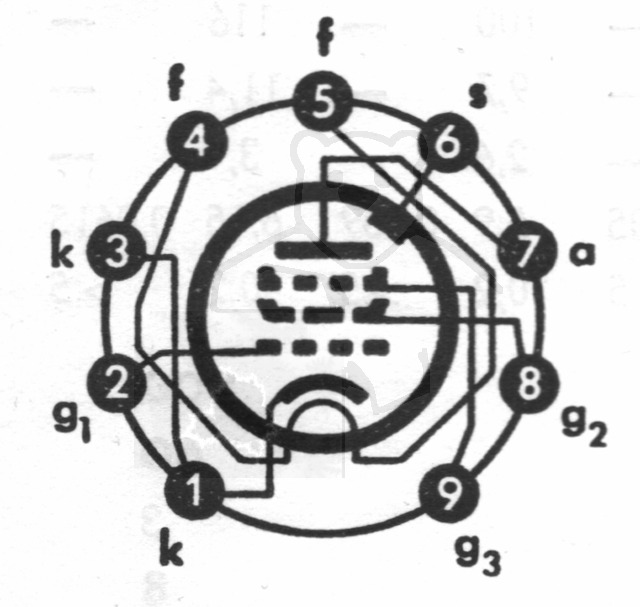

🔎 Sockelschaltung der UF85

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: UF85
Datenblatt UF85 Philips [www.tubedata.info].pdf (796 kB)
Datenblatt UF85 Telefunken Handbuch der Rundfunk Roehren Band 3.pdf (5394 kB)
Pruefkarte UF85 - Funke W19 Roehrenpruefer.pdf (156 kB)
Pruefkarte UF85 - Neuberger RPM370 Roehrenmessgeraet.pdf (195 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
