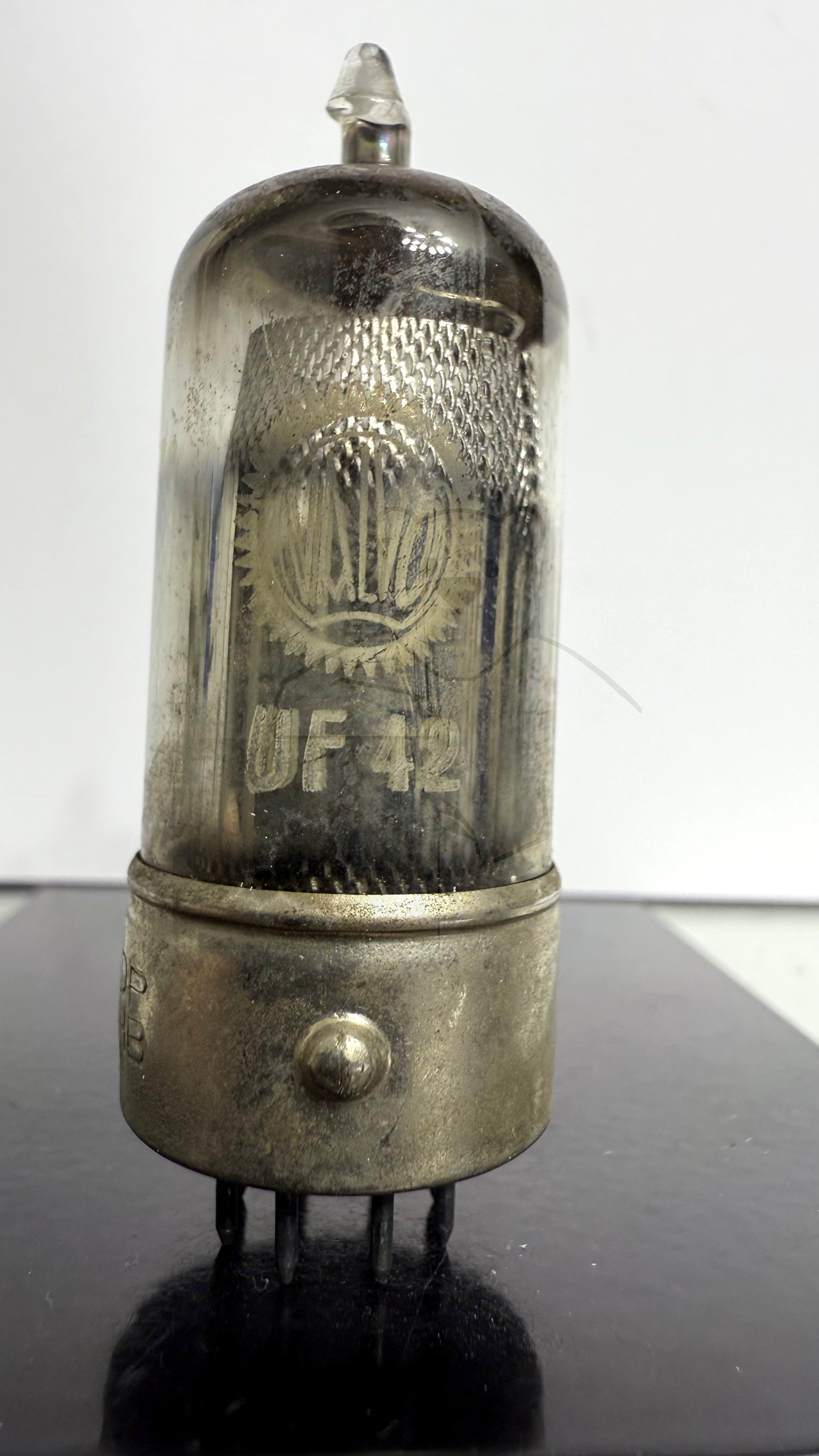

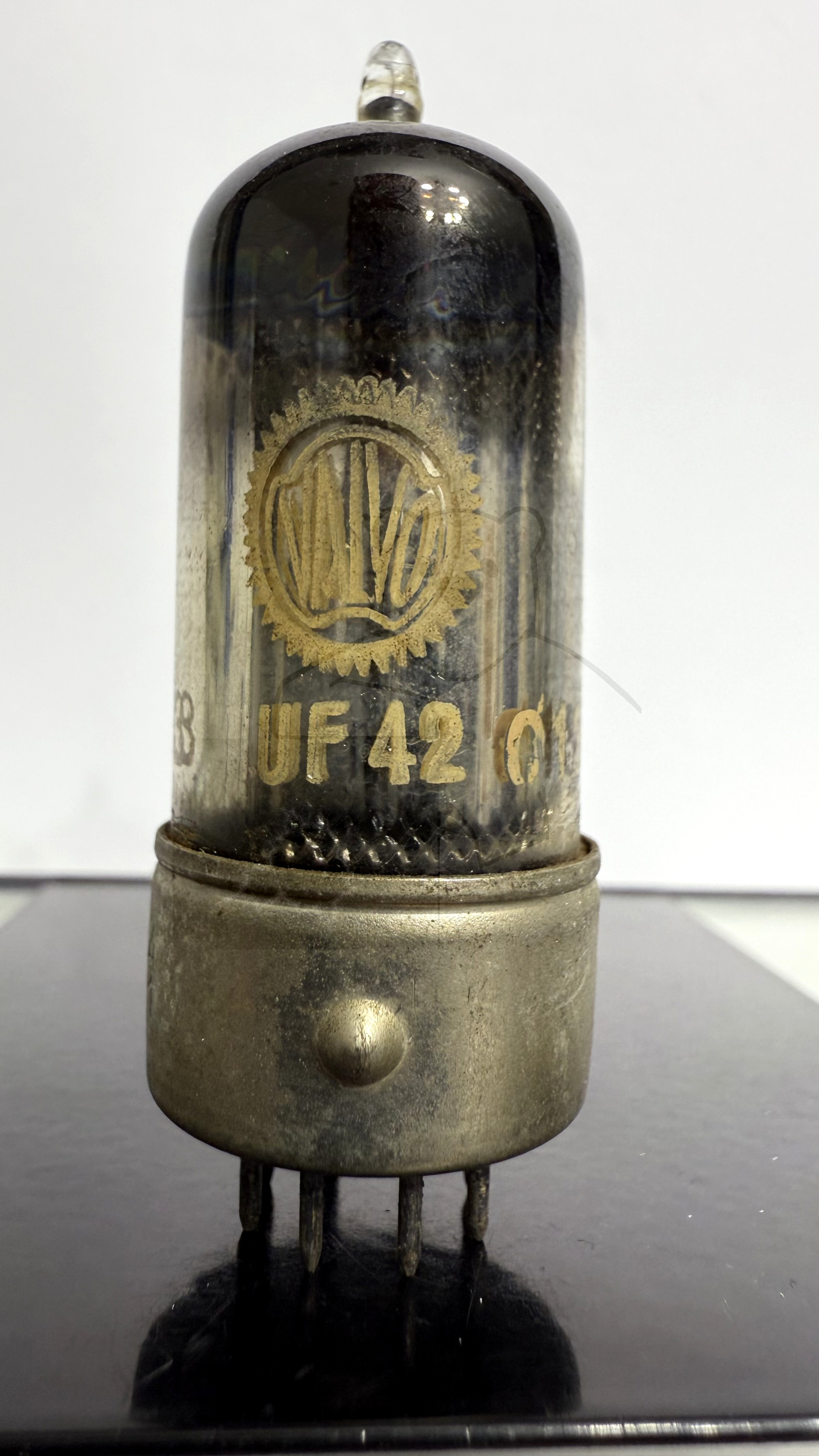

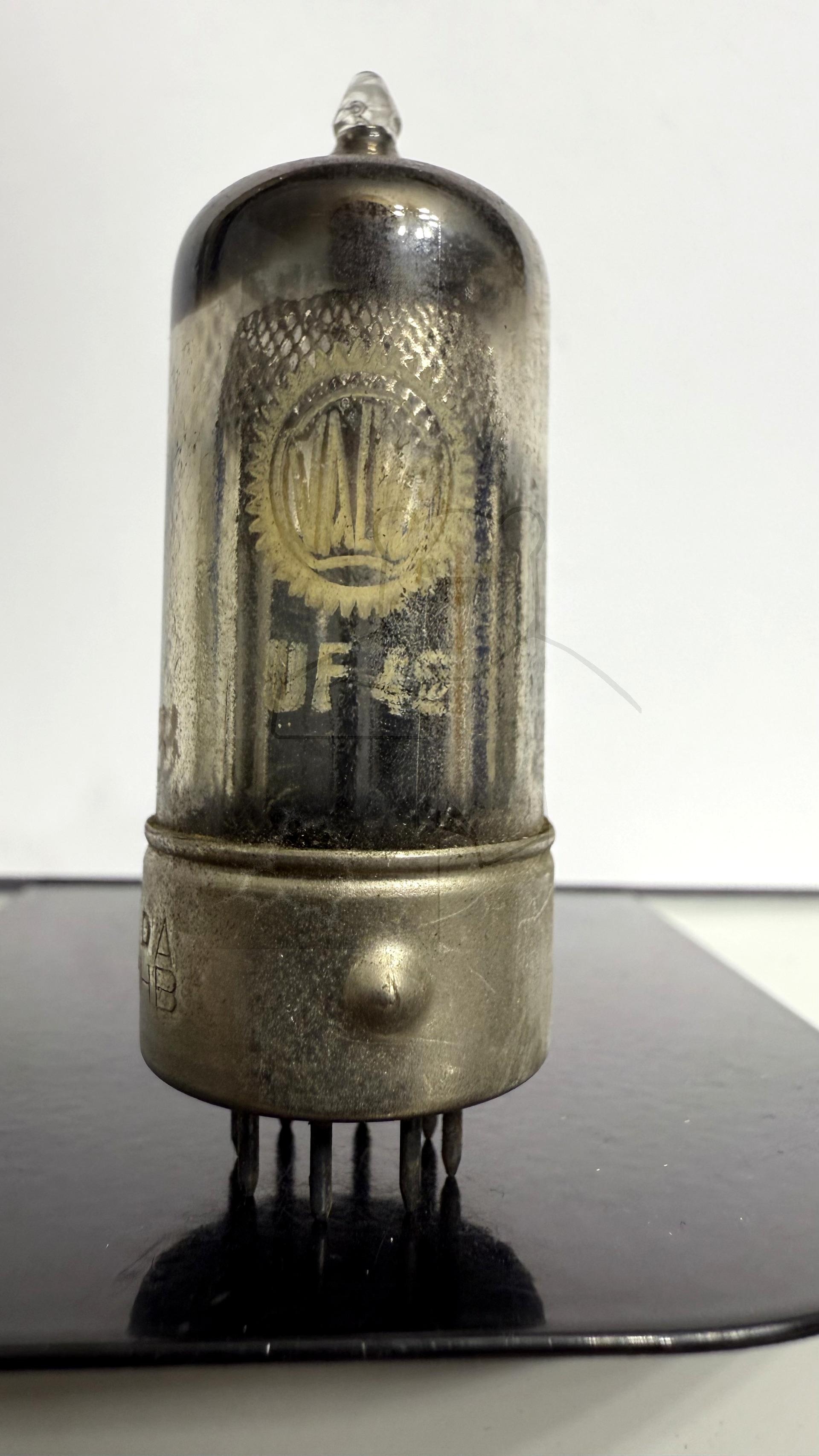

Daten und Bilder der Röhre: UF42

🔎 Beschreibung der Röhre: UF42

Name	UF42
Vergleichsname
Heizspannung (Volt)	21
Heizstrom (Ampère)	0,1
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Rimlock, 8pol. → Liste aller Röhren mit: Rimlock, 8pol.
Zusätzliche Informationen
Letzte Änderung	11.06.2018 20:03:06

🔎 Beschreibung der Systeme für die Röhre: UF42

	System 1
Kathode	7
Gitter 1	6
Gitter 2	5
Gitter 3	4
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 8
Abschirmung	3
Funktion	→ Breitbandverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

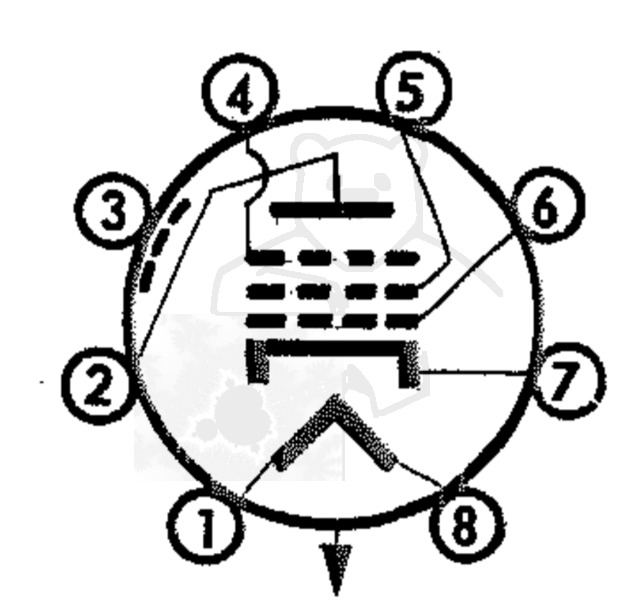

🔎 Sockelschaltung der UF42

Bildquelle: Mazda Belvu Datenblatt

🔎 Datenblätter zur Röhre: UF42
Datenblatt UF42 Brimar [www.tubedata.info].pdf (143 kB)
Datenblatt UF42 Philips.pdf (149 kB)
Pruefkarte UF42 - Funke W19 Roehrenpruefer.pdf (150 kB)
Pruefkarte UF42 - Neuberger RPM370 Roehrenmessgeraet.pdf (190 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
