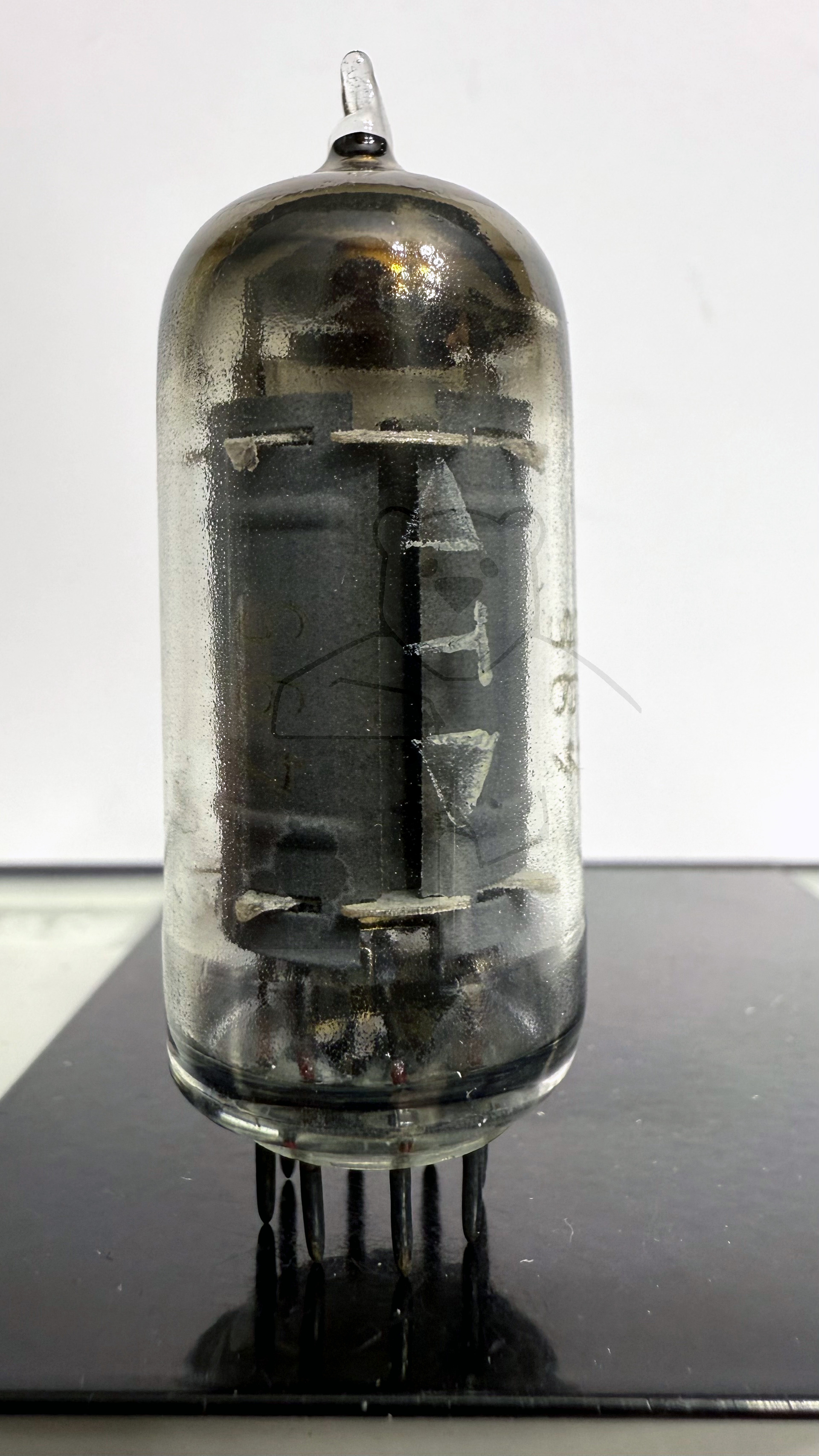

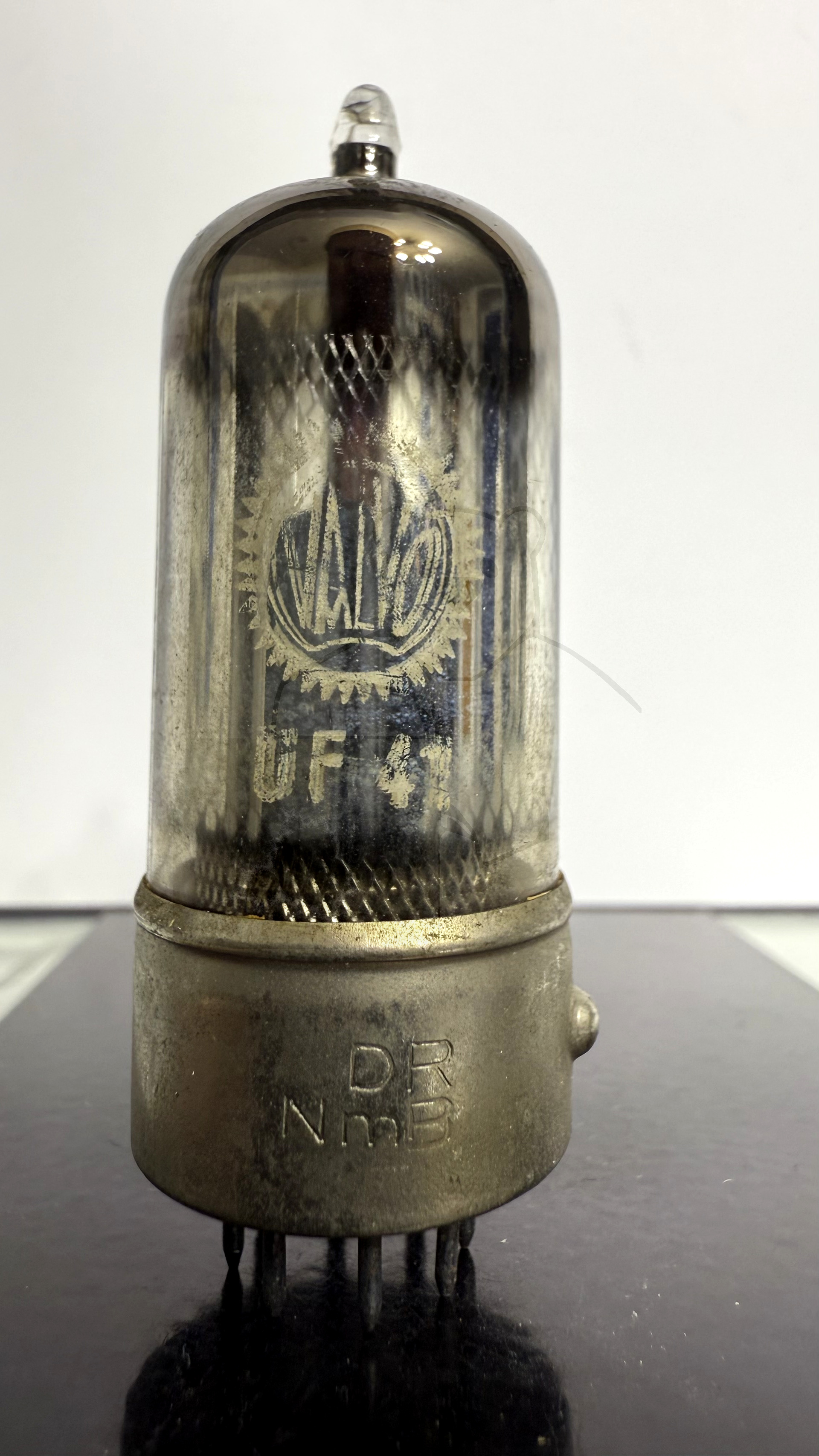

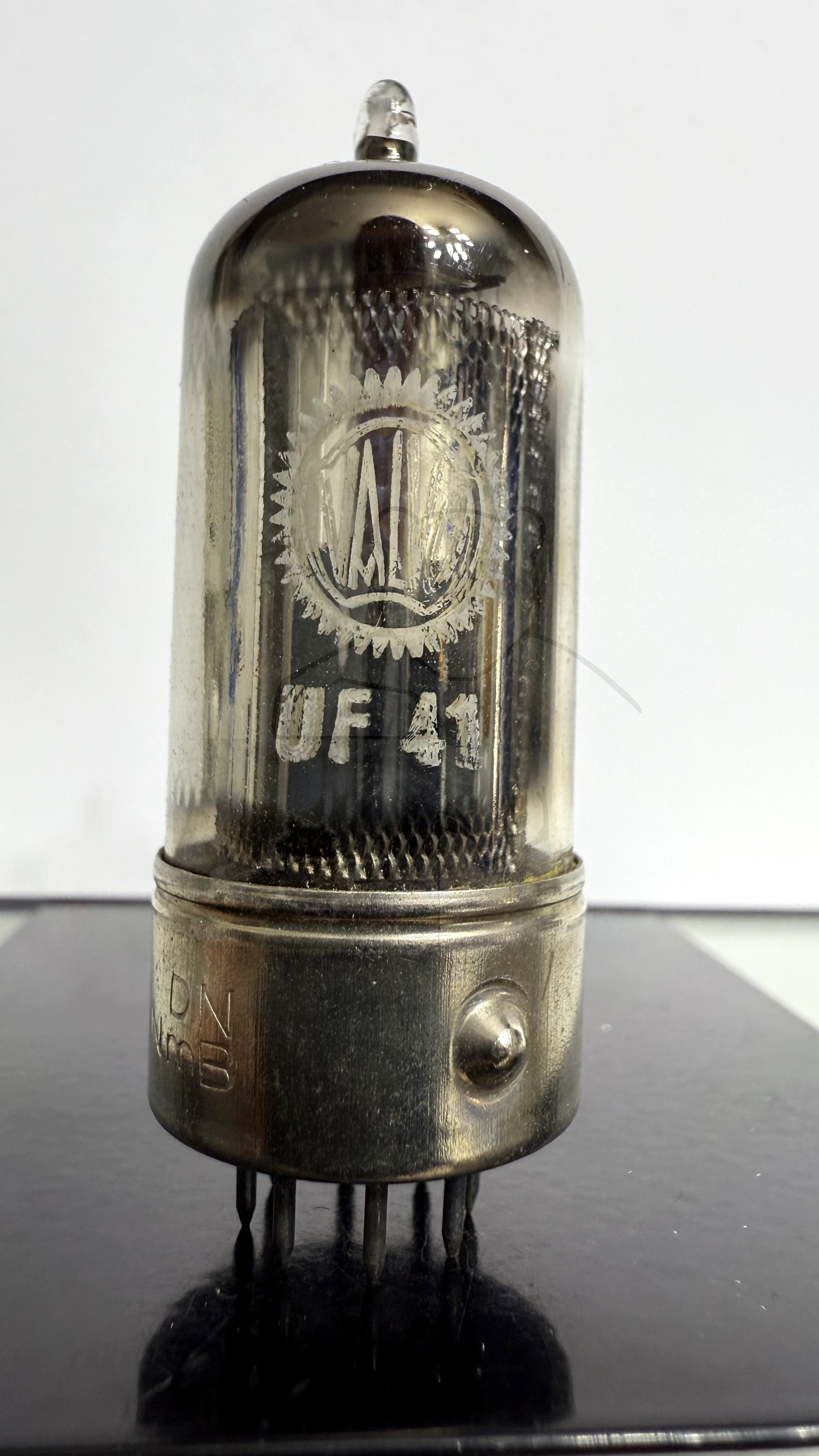

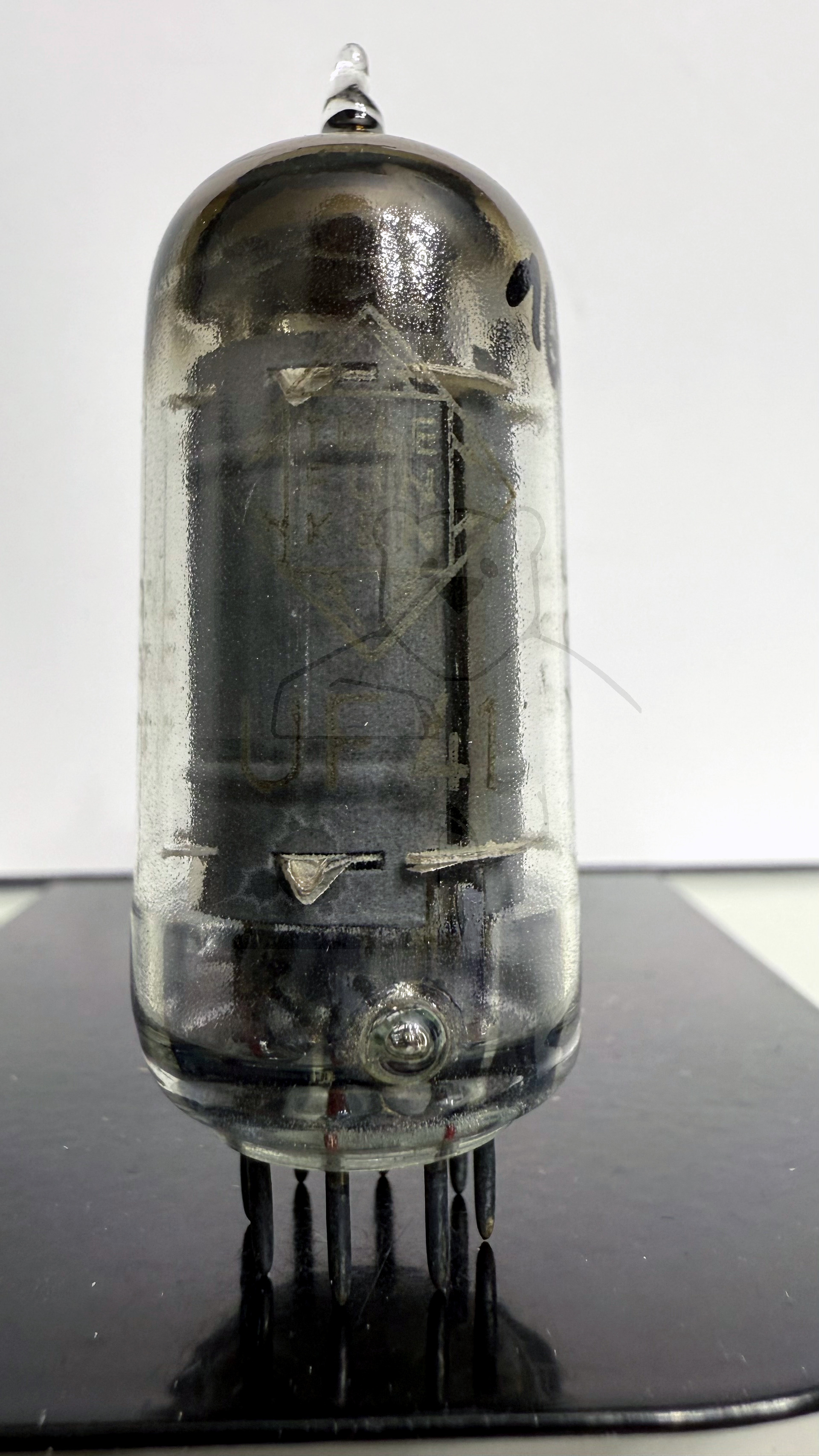

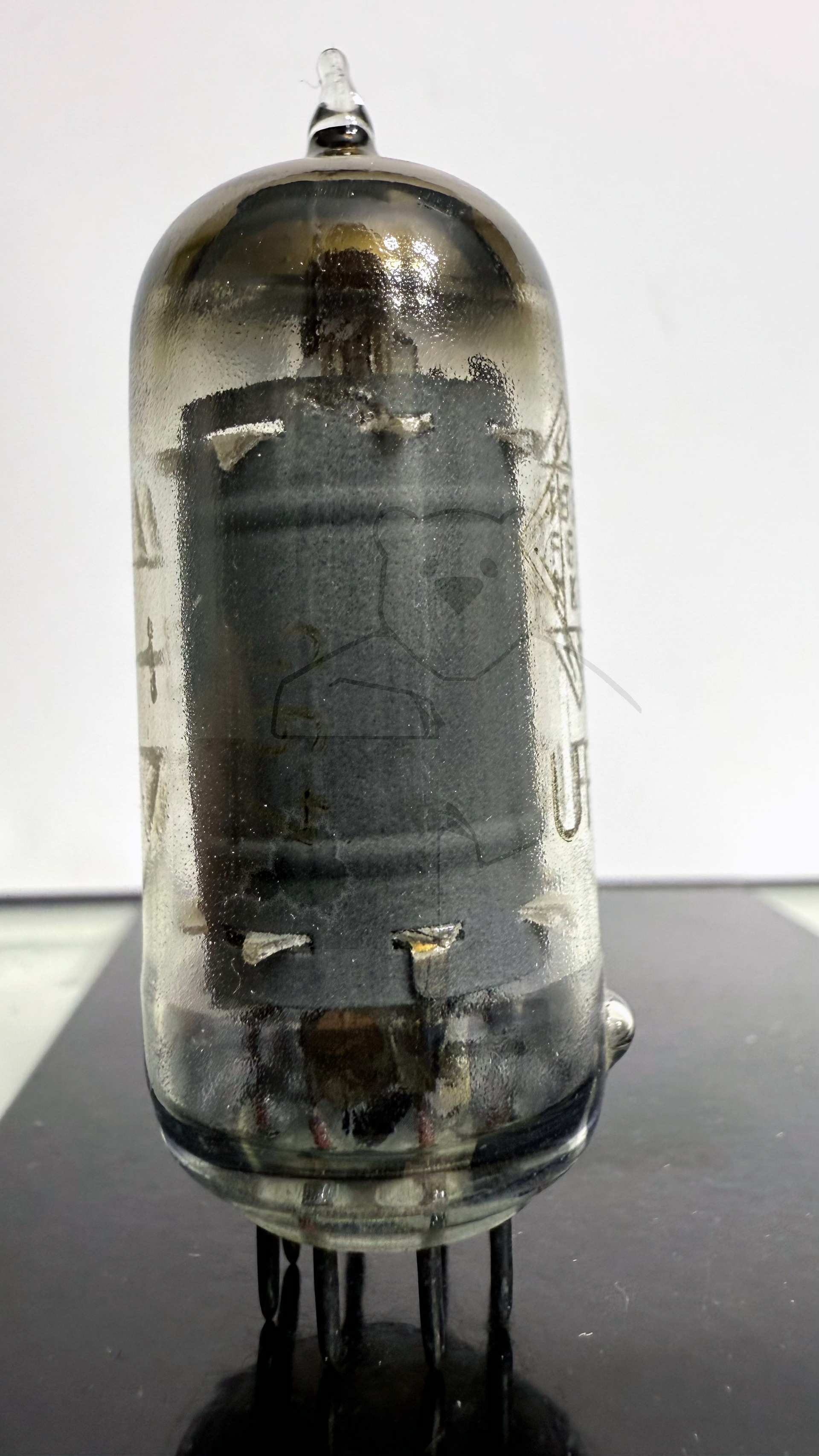

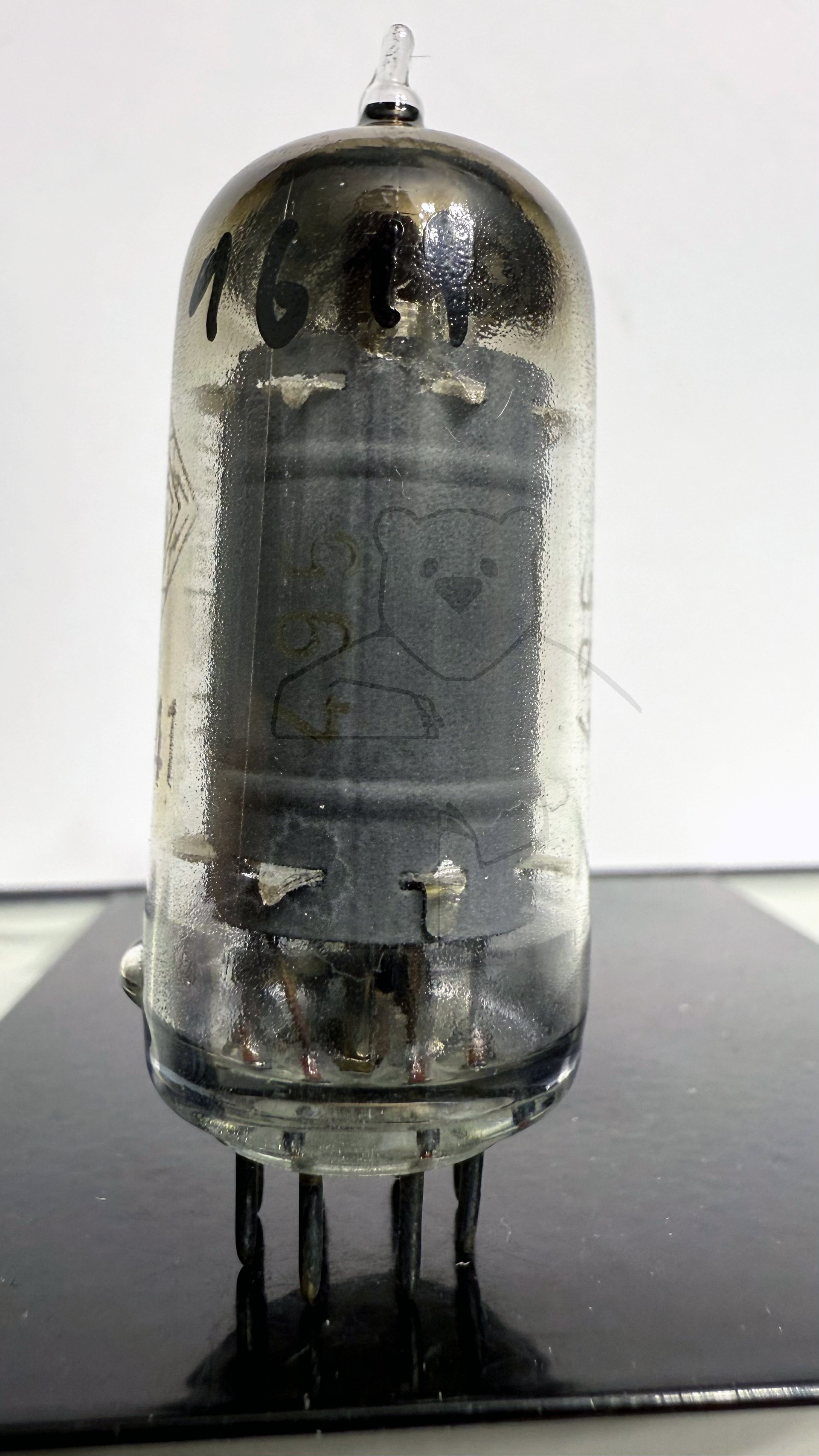

Daten und Bilder der Röhre: UF41

🔎 Beschreibung der Röhre: UF41

Name	UF41
Vergleichsname
Heizspannung (Volt)	12,6
Heizstrom (Ampère)	0,1
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Rimlock, 8pol. → Liste aller Röhren mit: Rimlock, 8pol.
Zusätzliche Informationen
Letzte Änderung	18.03.2016 19:57:10

🔎 Beschreibung der Systeme für die Röhre: UF41

	System 1
Kathode	7
Gitter 1	6
Gitter 2	5
Gitter 3	7
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 8
Abschirmung	7
Funktion	→ Hochfrequenzverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

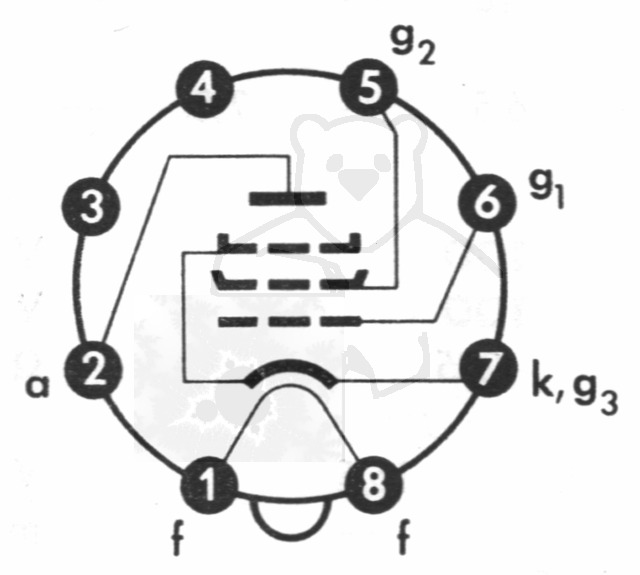

🔎 Sockelschaltung der UF41

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: UF41
Anwendung UF41 Version 1.pdf (176 kB)
Anwendung UF41 Version 2 [www.tubedata.info].pdf (422 kB)
Datenblatt UF41 Brimar [www.tubedata.info].pdf (53 kB)
Datenblatt UF41 La Radiotechnique [www.tubedata.info].pdf (77 kB)
Datenblatt UF41 Mazda Belvu [www.tubedata.info].pdf (116 kB)
Datenblatt UF41 Miniwatt [www.tubedata.info].pdf (437 kB)
Datenblatt UF41 Telefunken Handbuch der Rundfunk Roehren Band 3.pdf (2661 kB)
Pruefkarte UF41 - Neuberger RPM370 Roehrenmessgeraet.pdf (195 kB)
Pruefkarte UF41 HF121 - Funke W19 Roehrenpruefer.pdf (150 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
