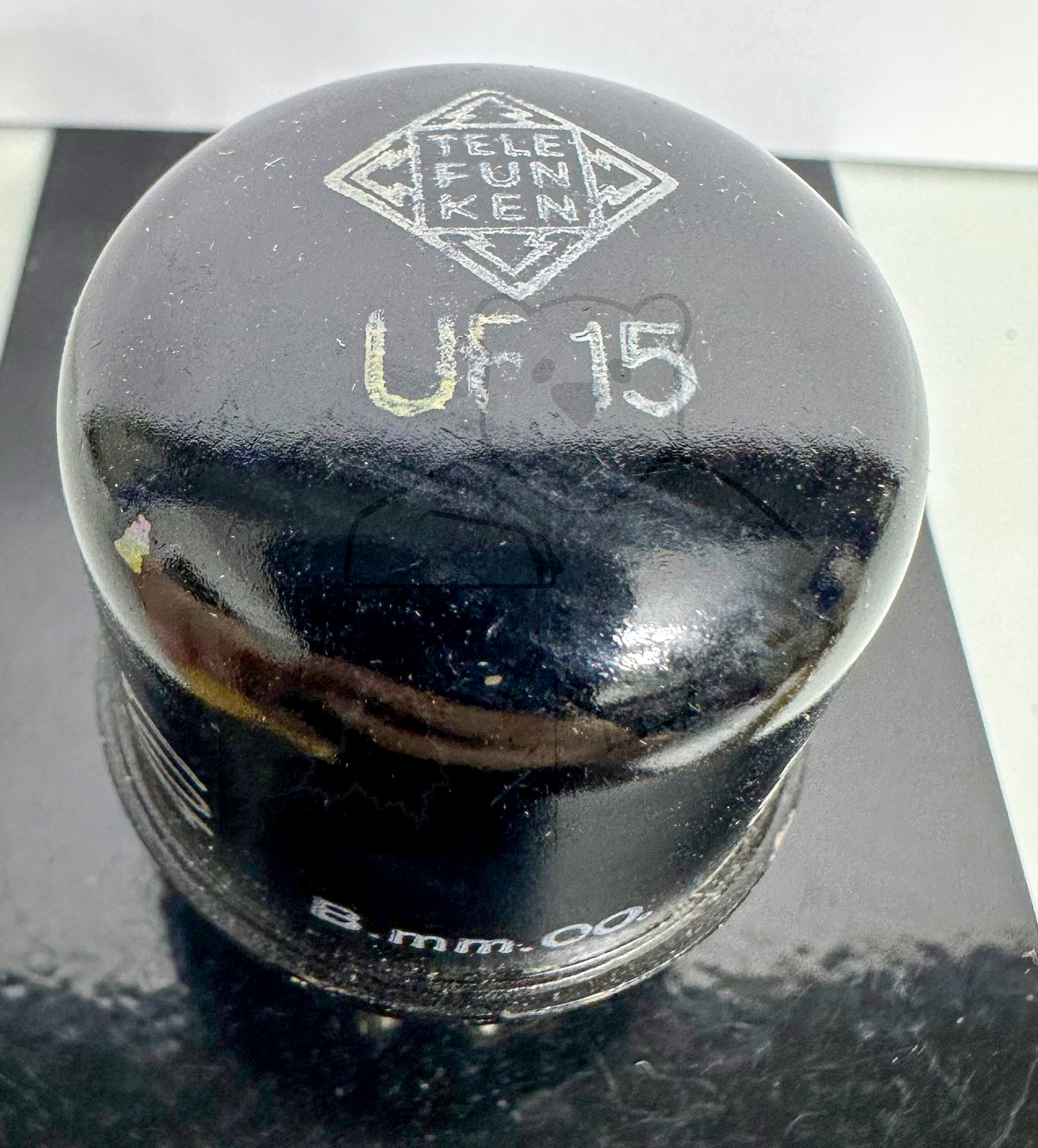

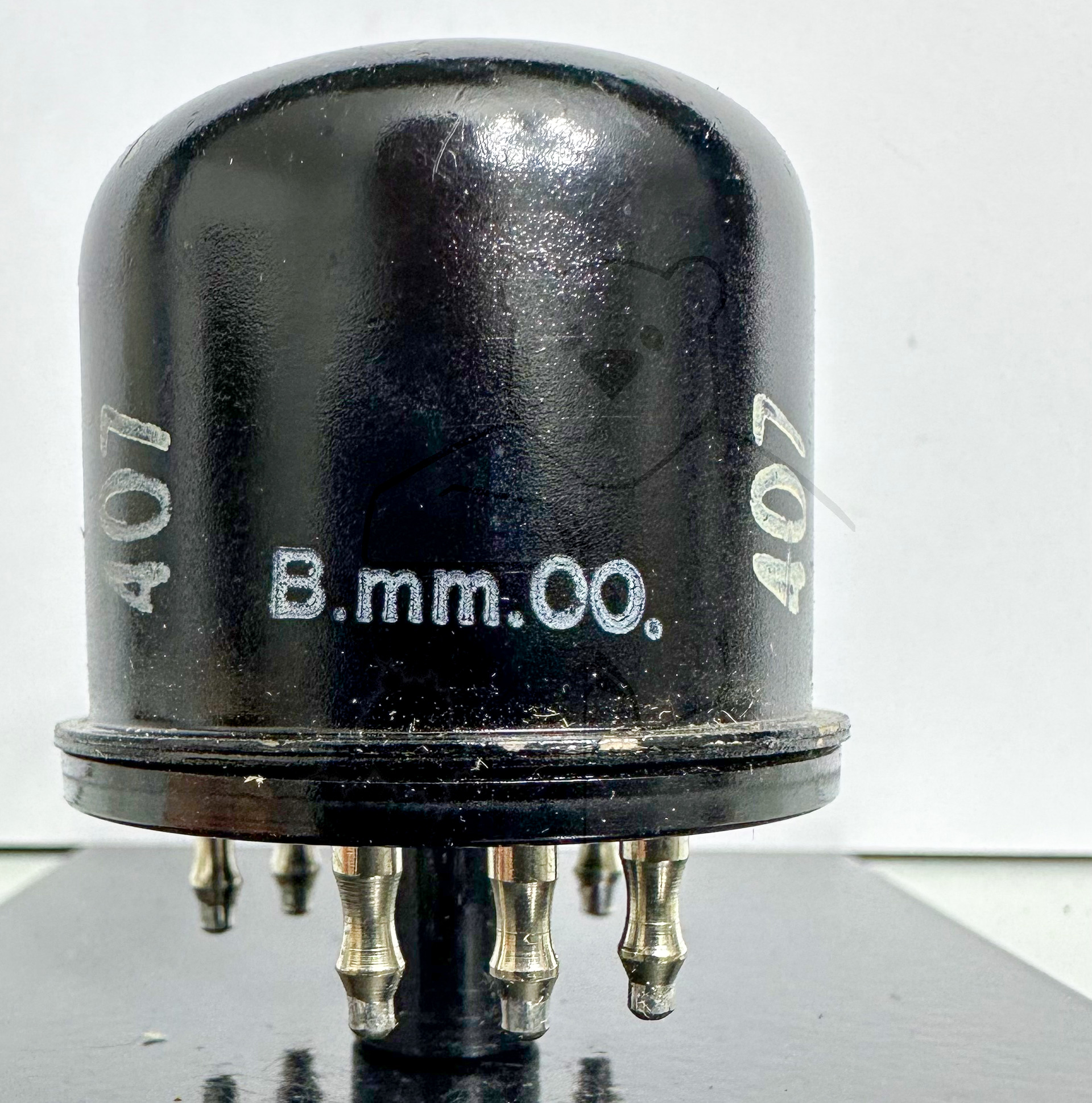

Daten und Bilder der Röhre: UF15

🔎 Beschreibung der Röhre: UF15

Name	UF15
Vergleichsname
Heizspannung (Volt)	25
Heizstrom (Ampère)	0,1
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Stahlroehre, 8pol. → Liste aller Röhren mit: Stahlroehre, 8pol.
Zusätzliche Informationen
Letzte Änderung	11.06.2018 20:02:48

🔎 Beschreibung der Systeme für die Röhre: UF15

	System 1
Kathode	8
Gitter 1	7
Gitter 2	6
Gitter 3	4
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5
Anode 2
Leuchtschirm
Heizung	2, 3
Abschirmung	1
Funktion	→ Hochfrequenzverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

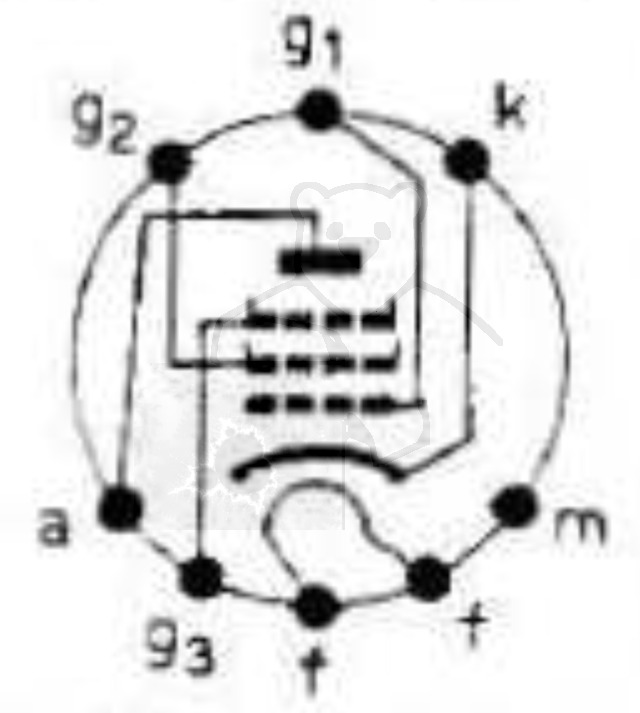

🔎 Sockelschaltung der UF15

Bildquelle: Unbekanntes Datenblatt

🔎 Datenblätter zur Röhre: UF15
Kurzdatenblatt UF15.pdf (221 kB)
Pruefkarte UF15 - Funke W19 Roehrenpruefer.pdf (156 kB)
Pruefkarte UF15 - Neuberger RPM370 Roehrenmessgeraet.pdf (197 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
