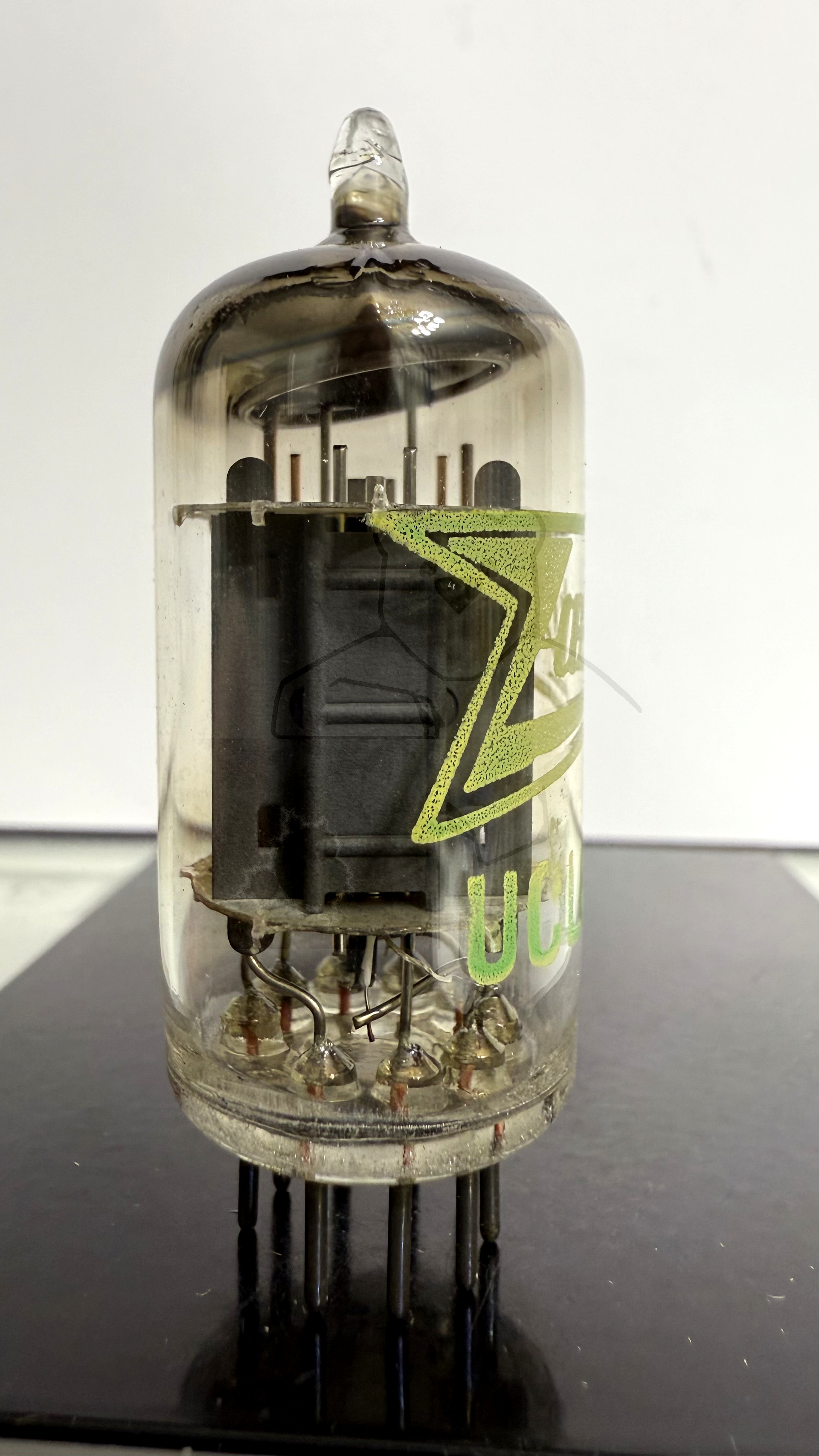

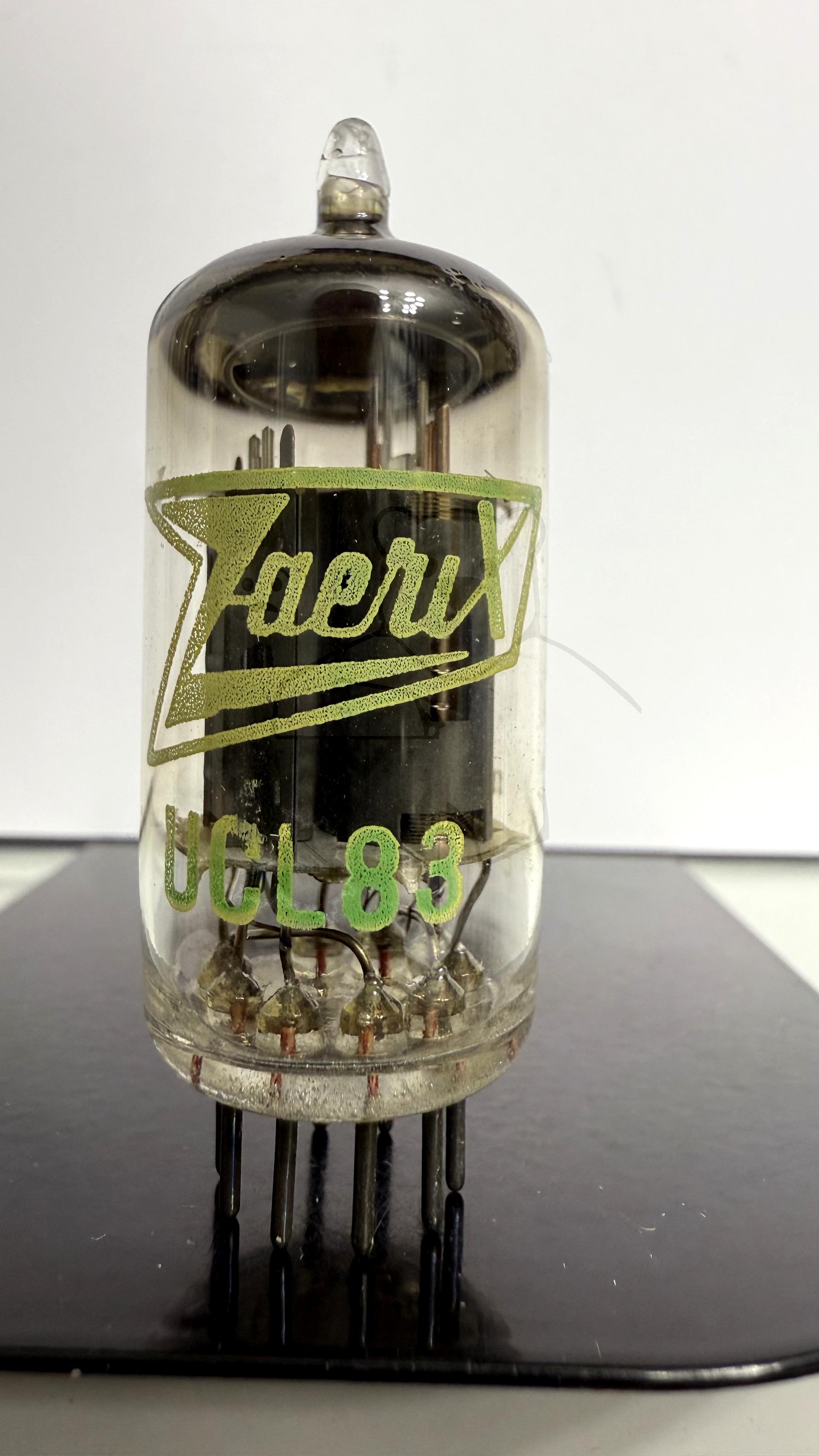

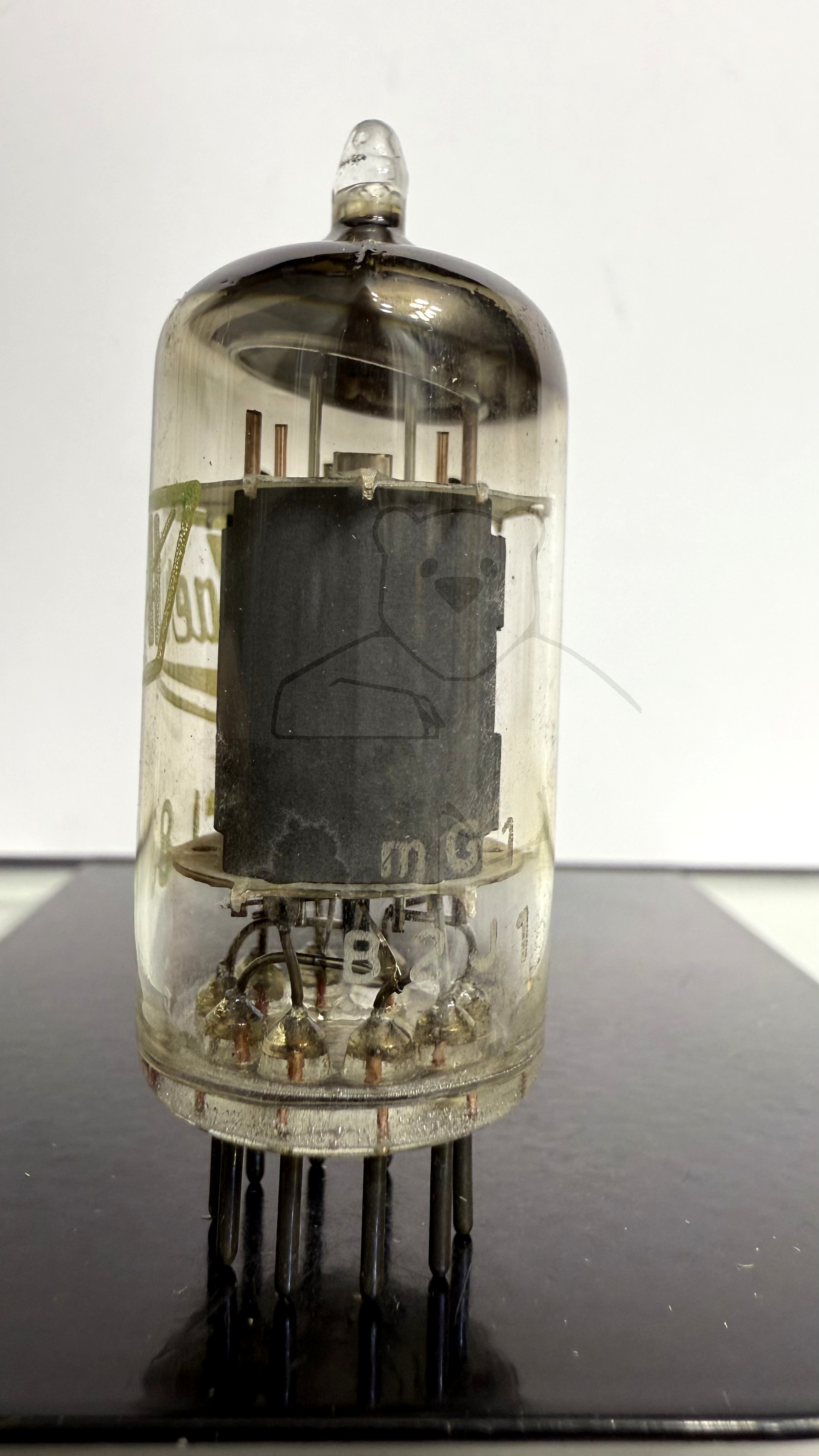

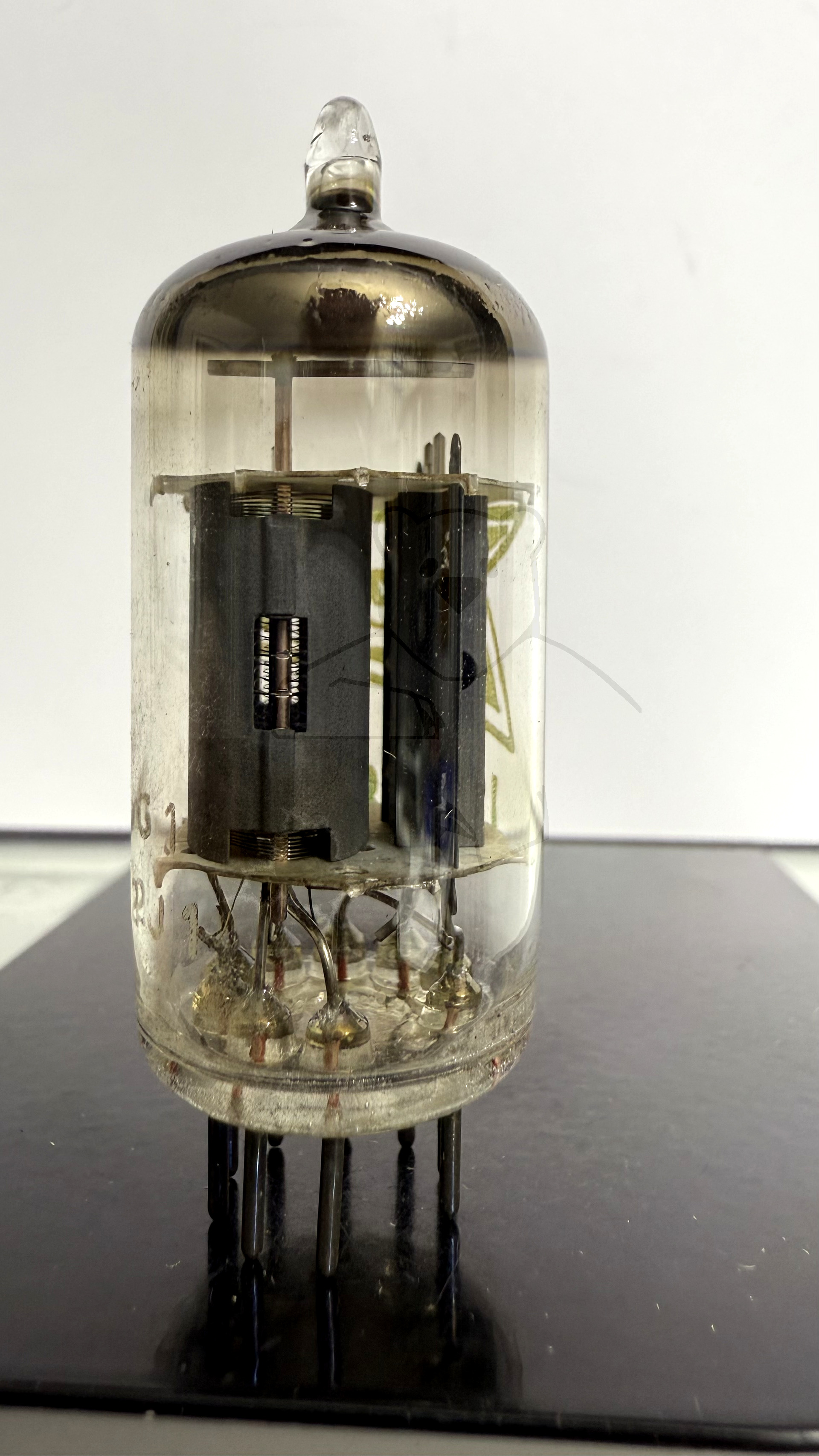

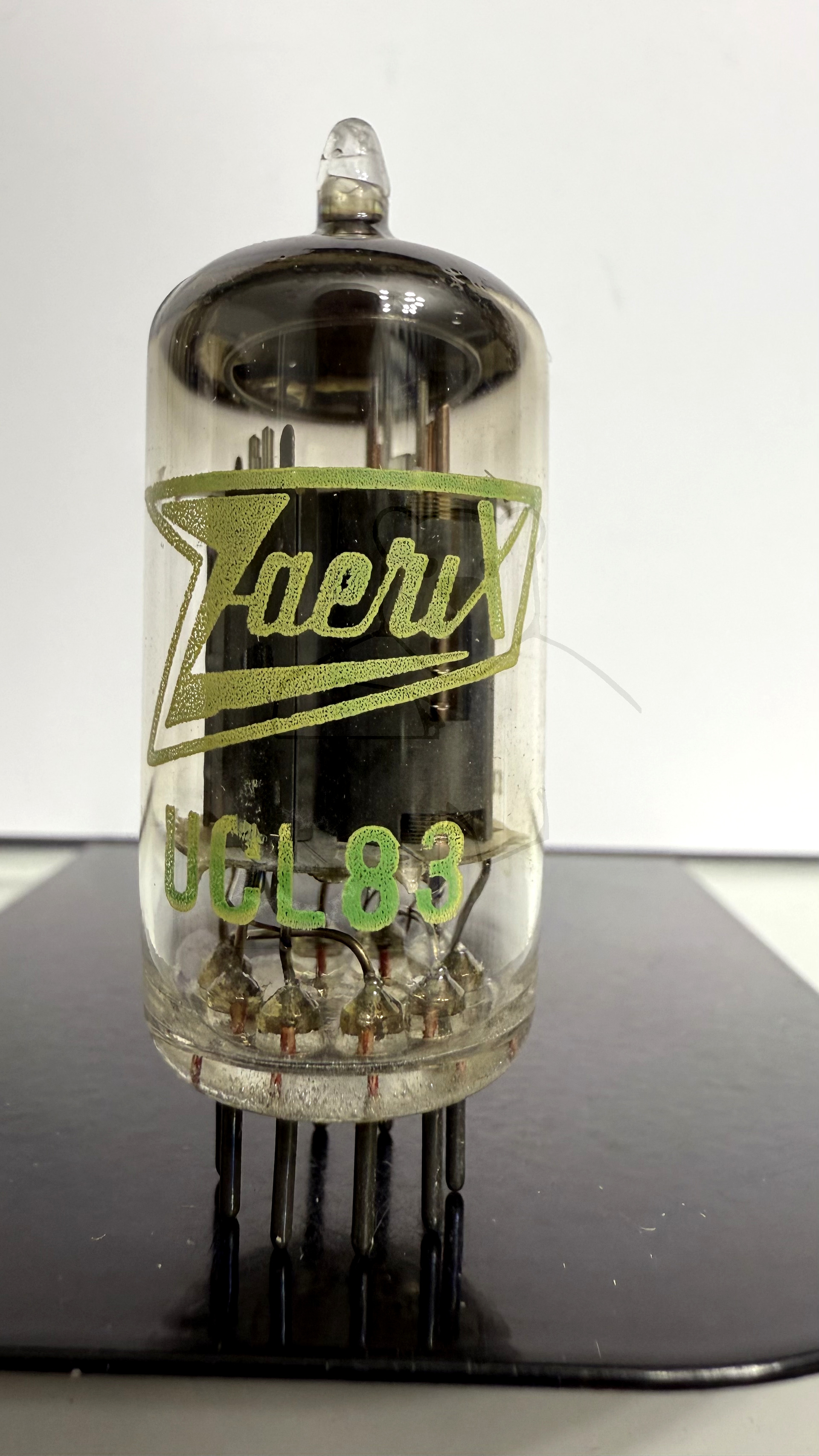

Daten und Bilder der Röhre: UCL83

🔎 Beschreibung der Röhre: UCL83

Name	UCL83
Vergleichsname
Heizspannung (Volt)	38
Heizstrom (Ampère)	0,1
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen
Letzte Änderung	11.06.2018 20:00:32

🔎 Beschreibung der Systeme für die Röhre: UCL83

	System 1	System 2
Kathode	3	7
Gitter 1	2	9
Gitter 2		8
Gitter 3		7
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	1	6
Anode 2
Leuchtschirm
Heizung	4, 5	4, 5
Abschirmung
Funktion	→ Niederfrequenzverstaerker, Triode	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

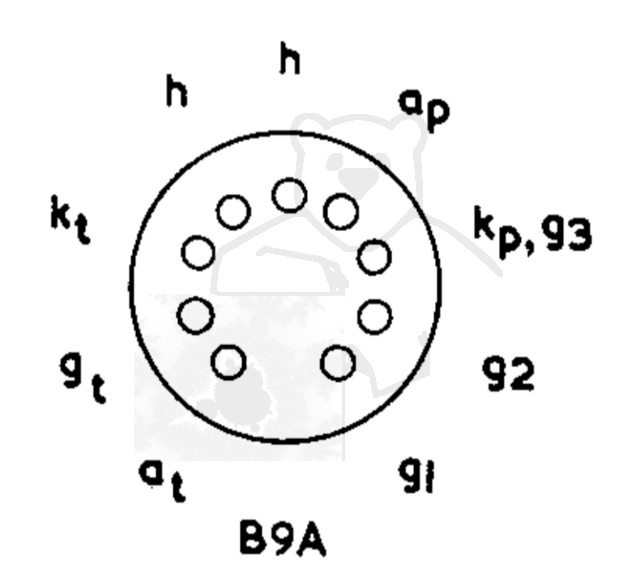

🔎 Sockelschaltung der UCL83

Bildquelle: Mazda Datenblatt

🔎 Datenblätter zur Röhre: UCL83
Datenblatt UCL83 Mullard [www.tubedata.info].pdf (146 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
