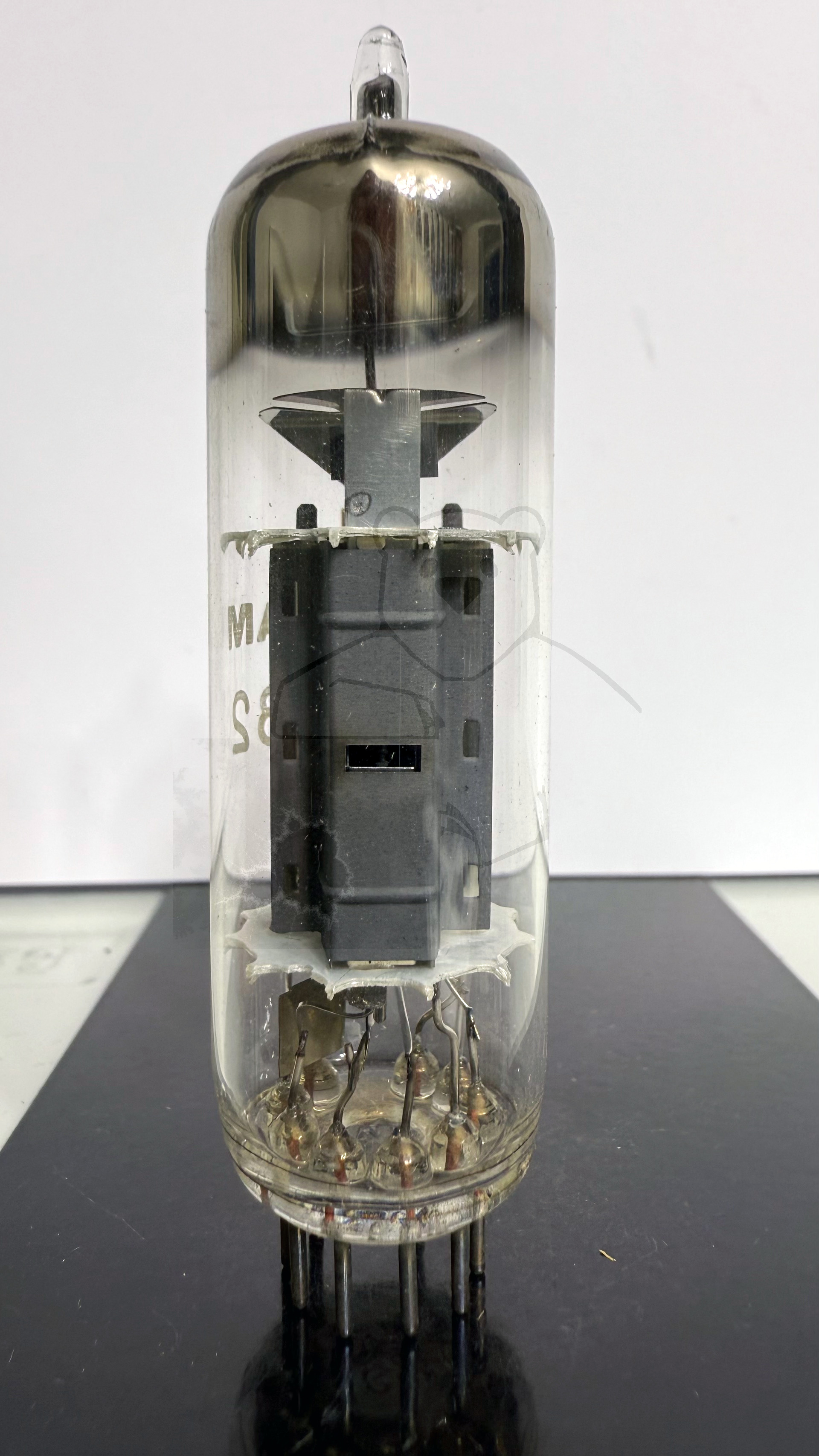

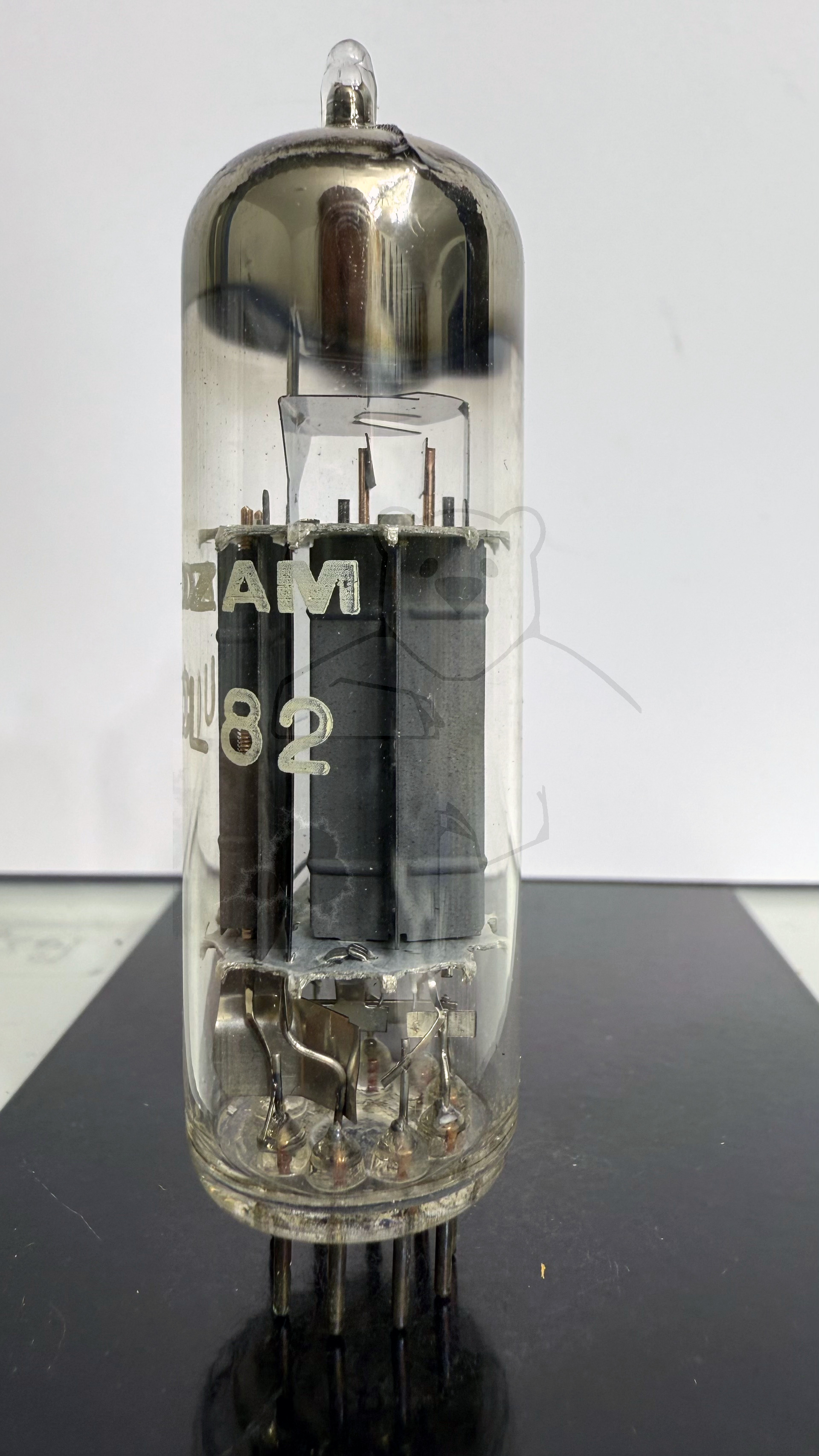

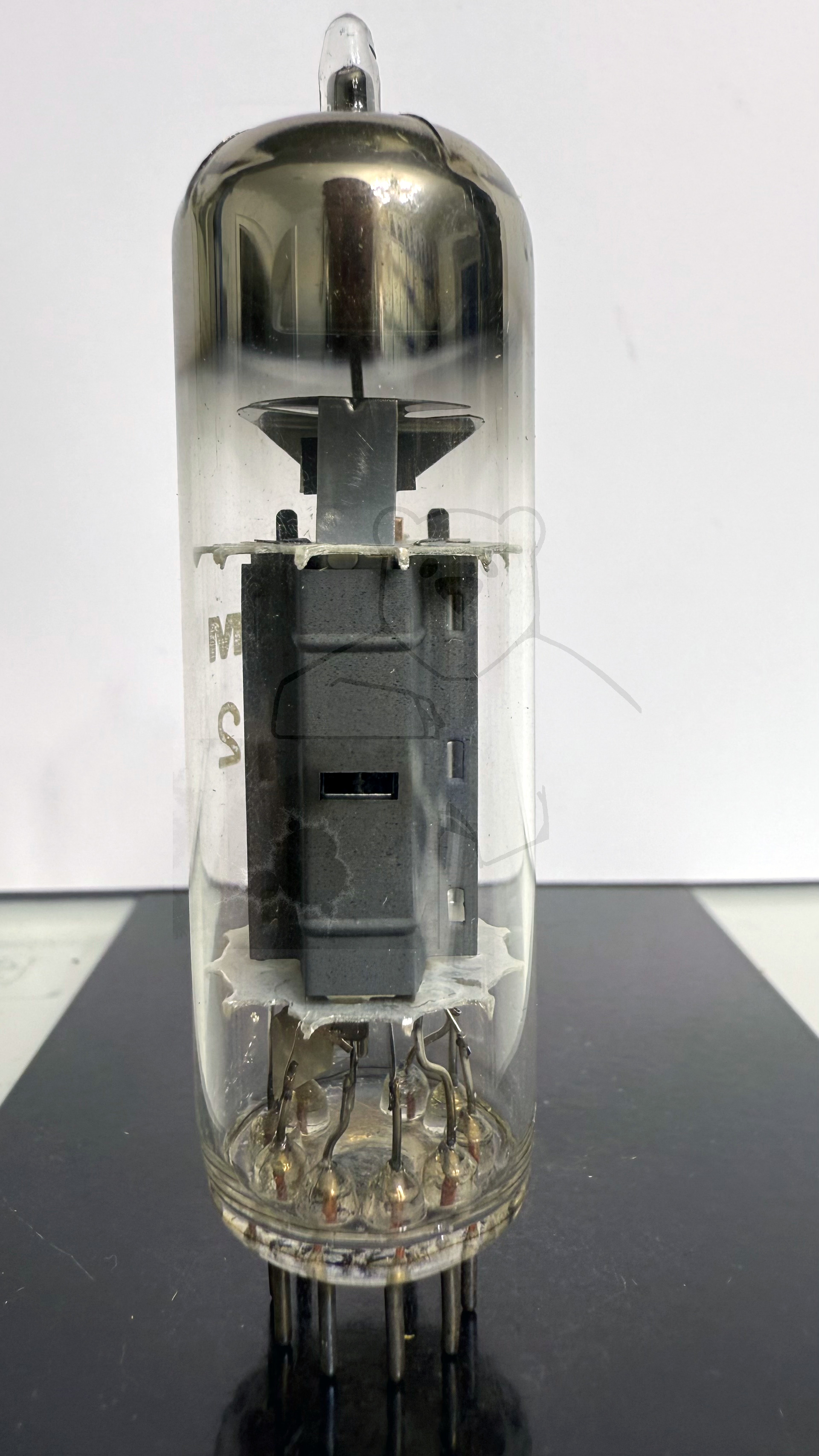

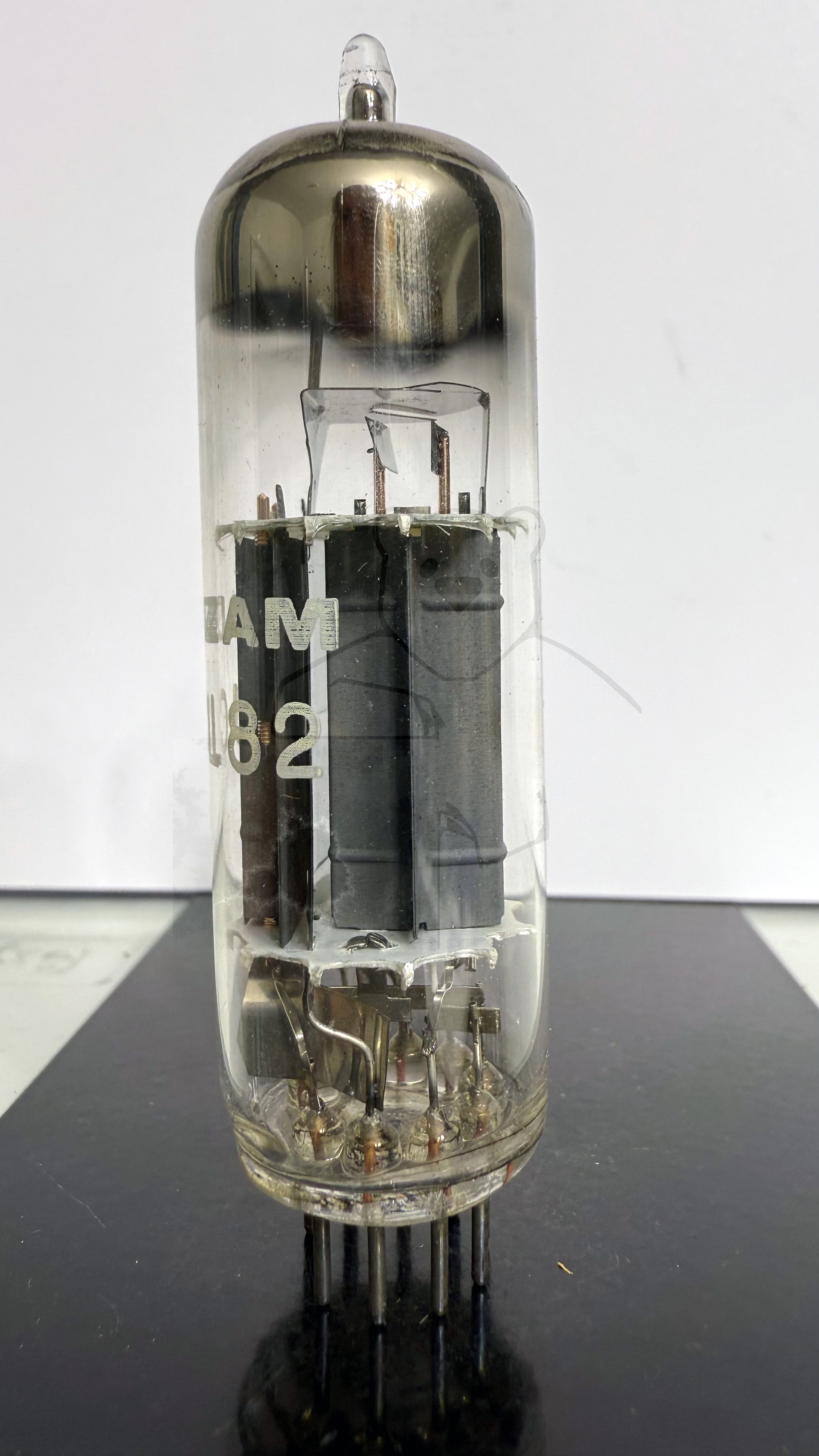

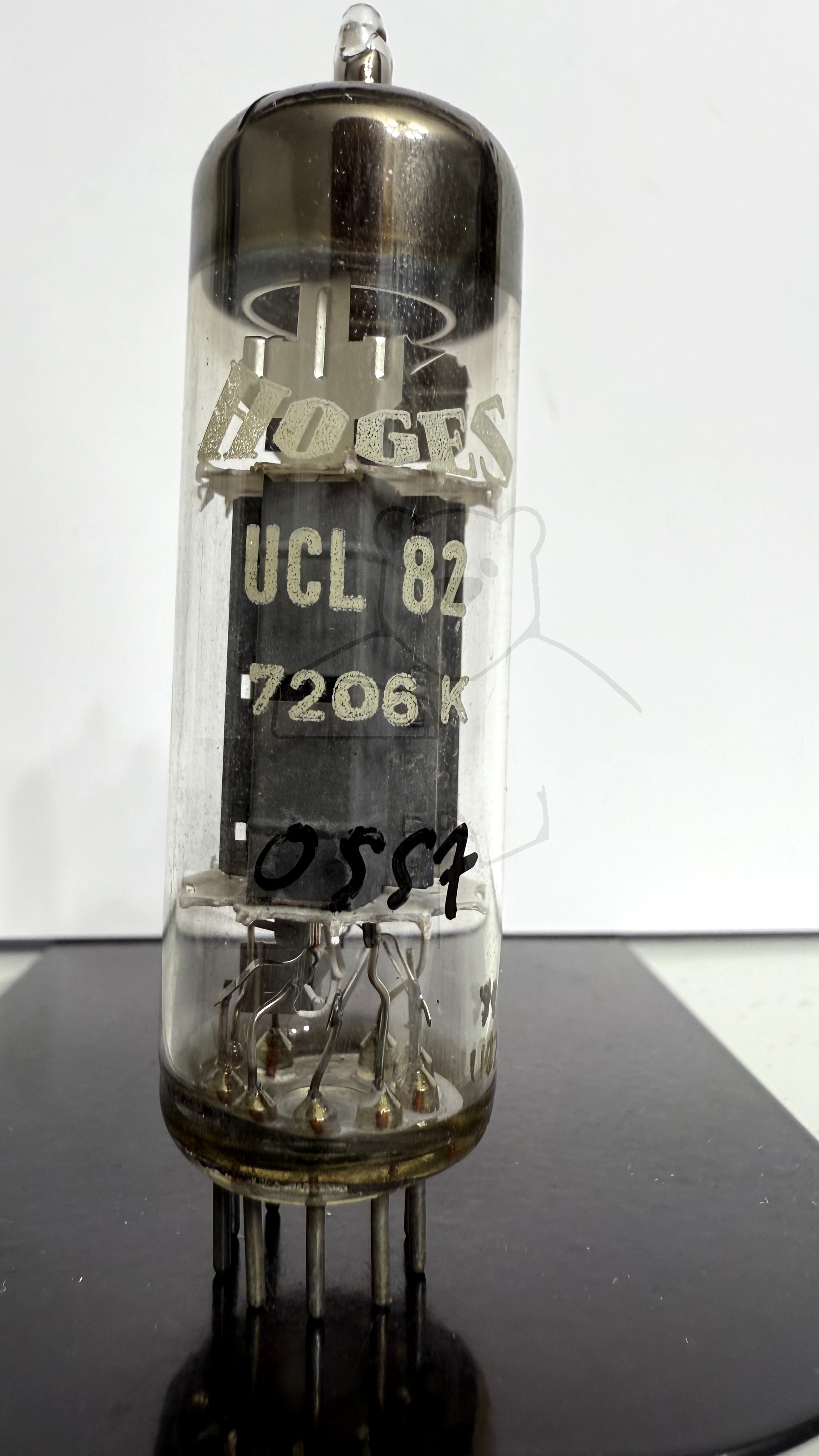

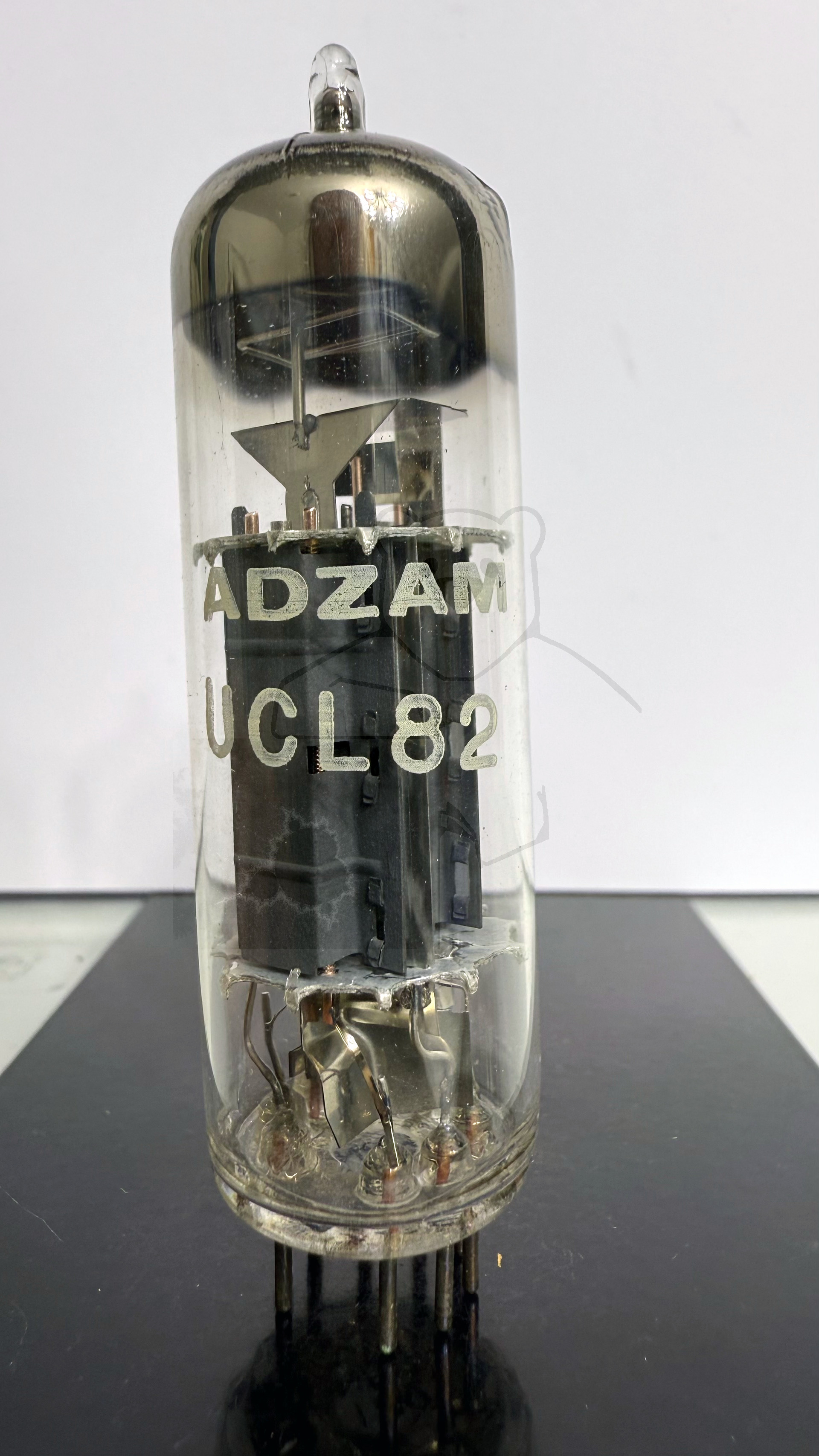

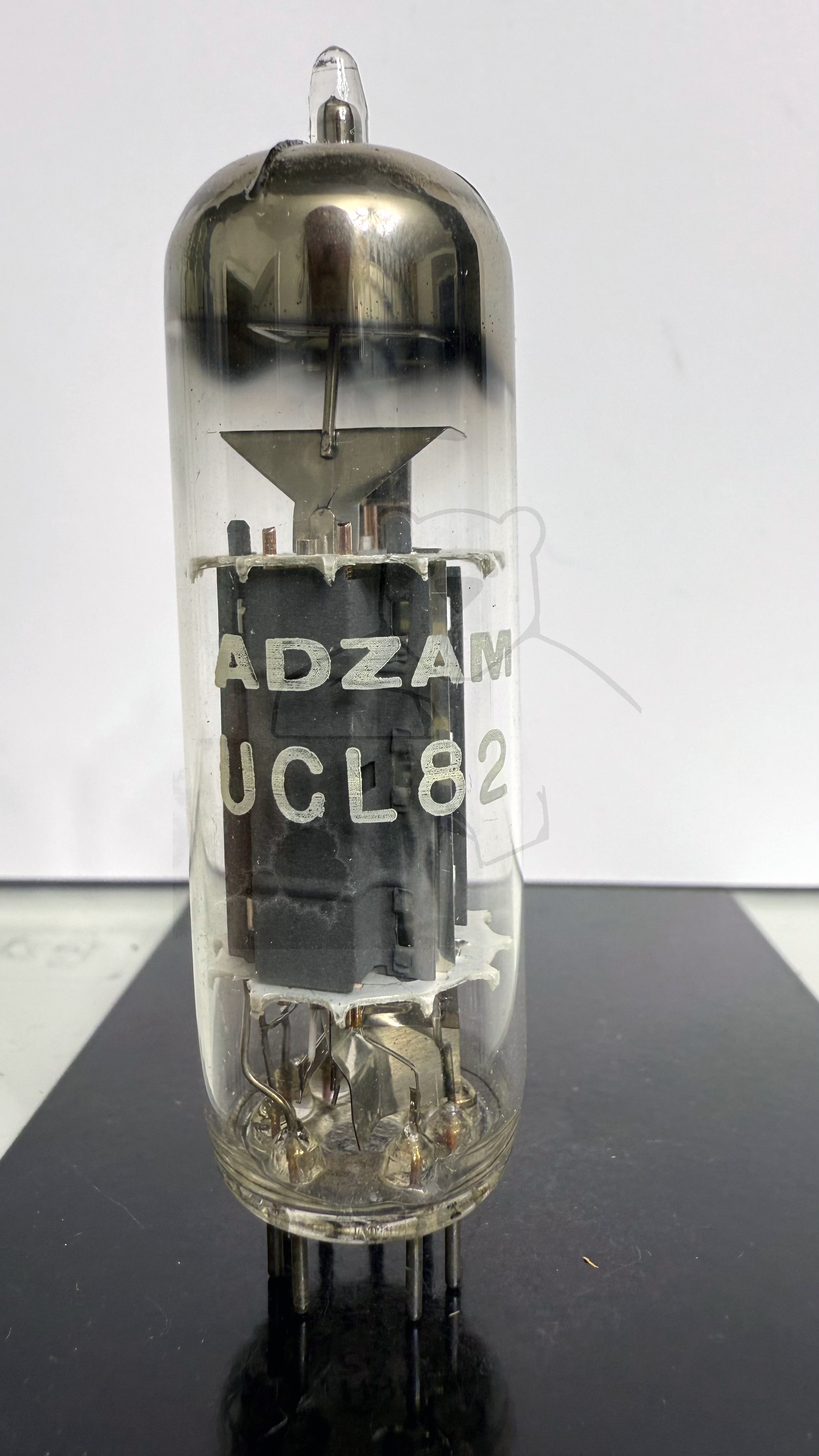

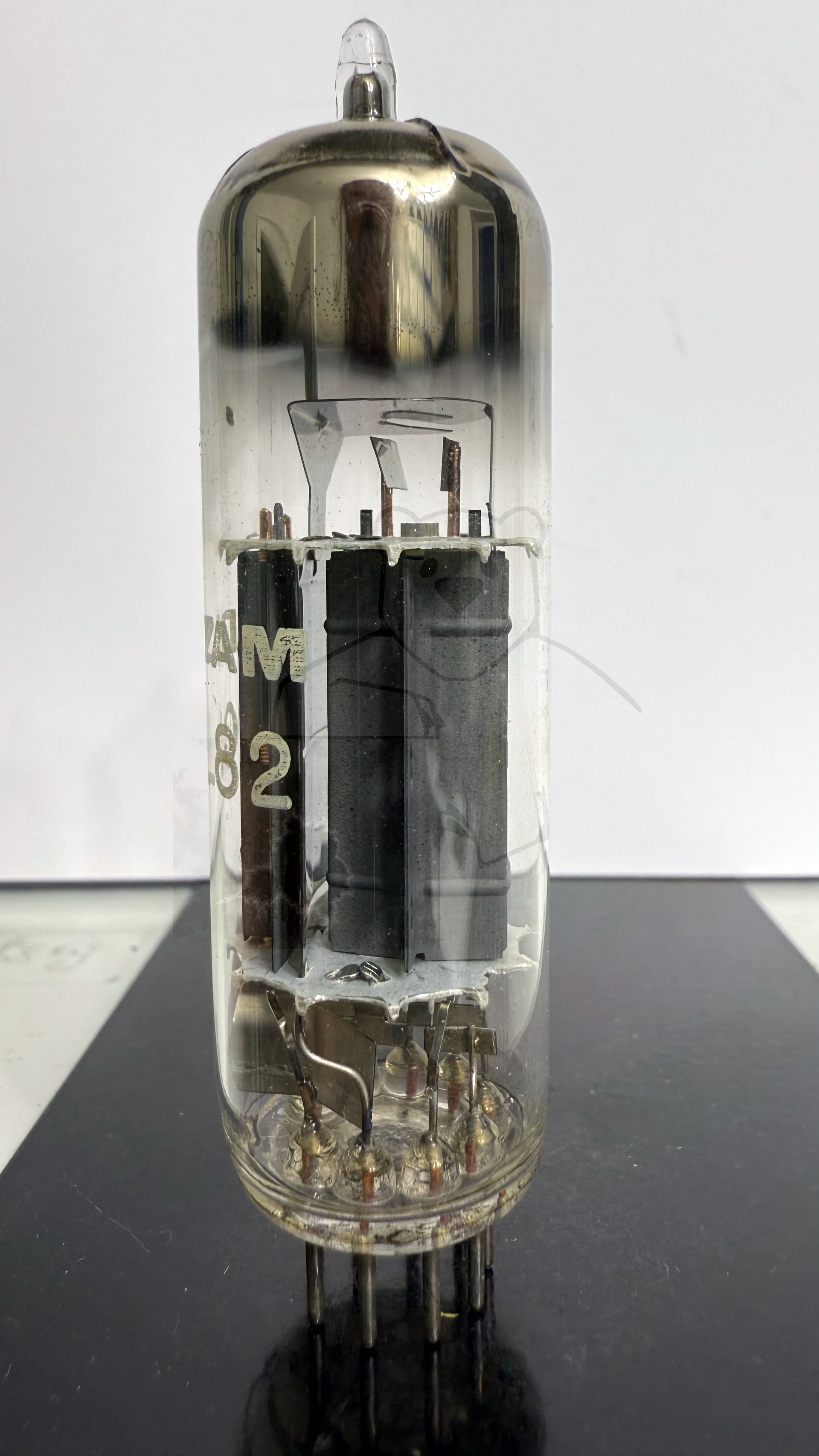

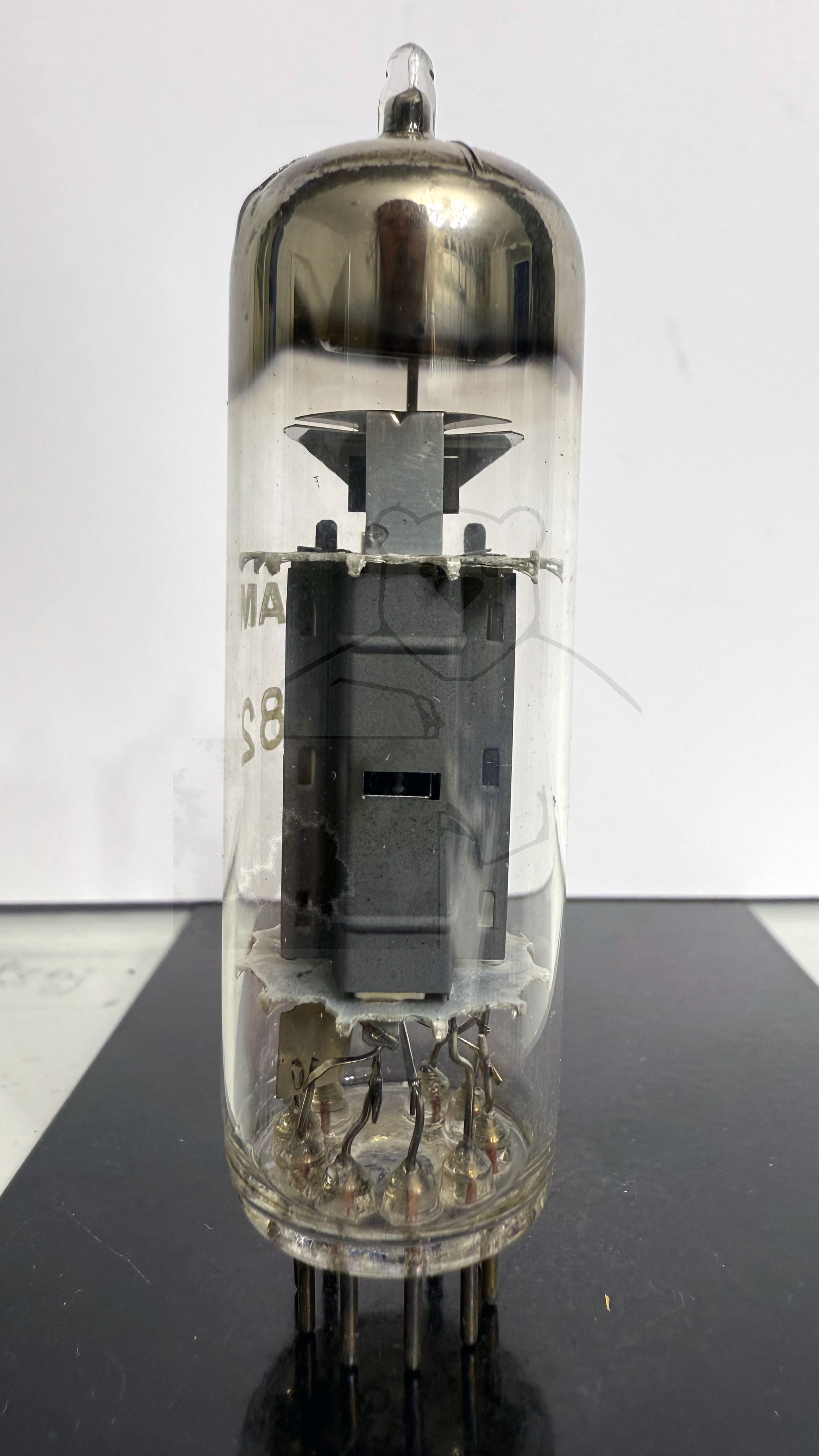

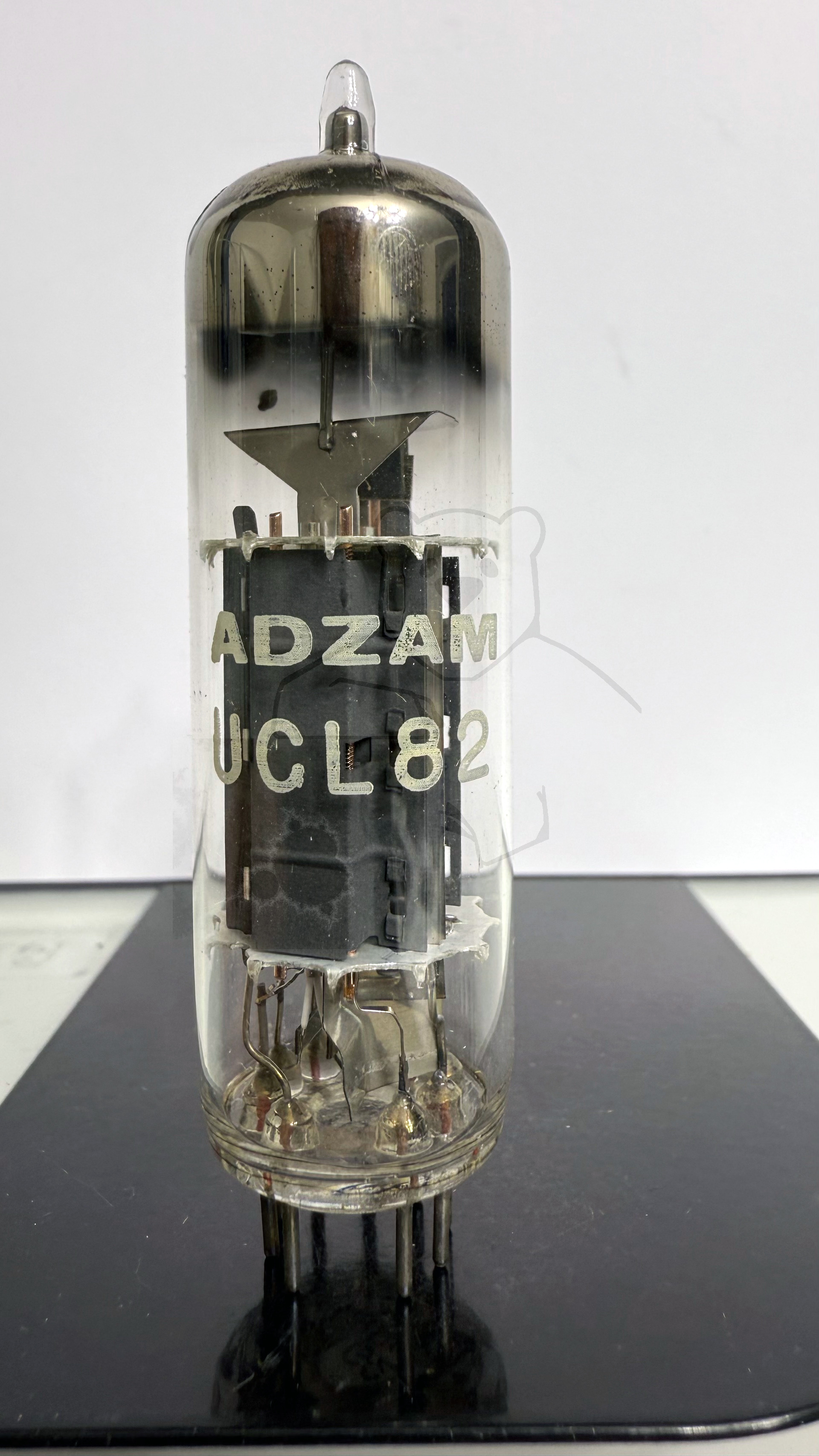

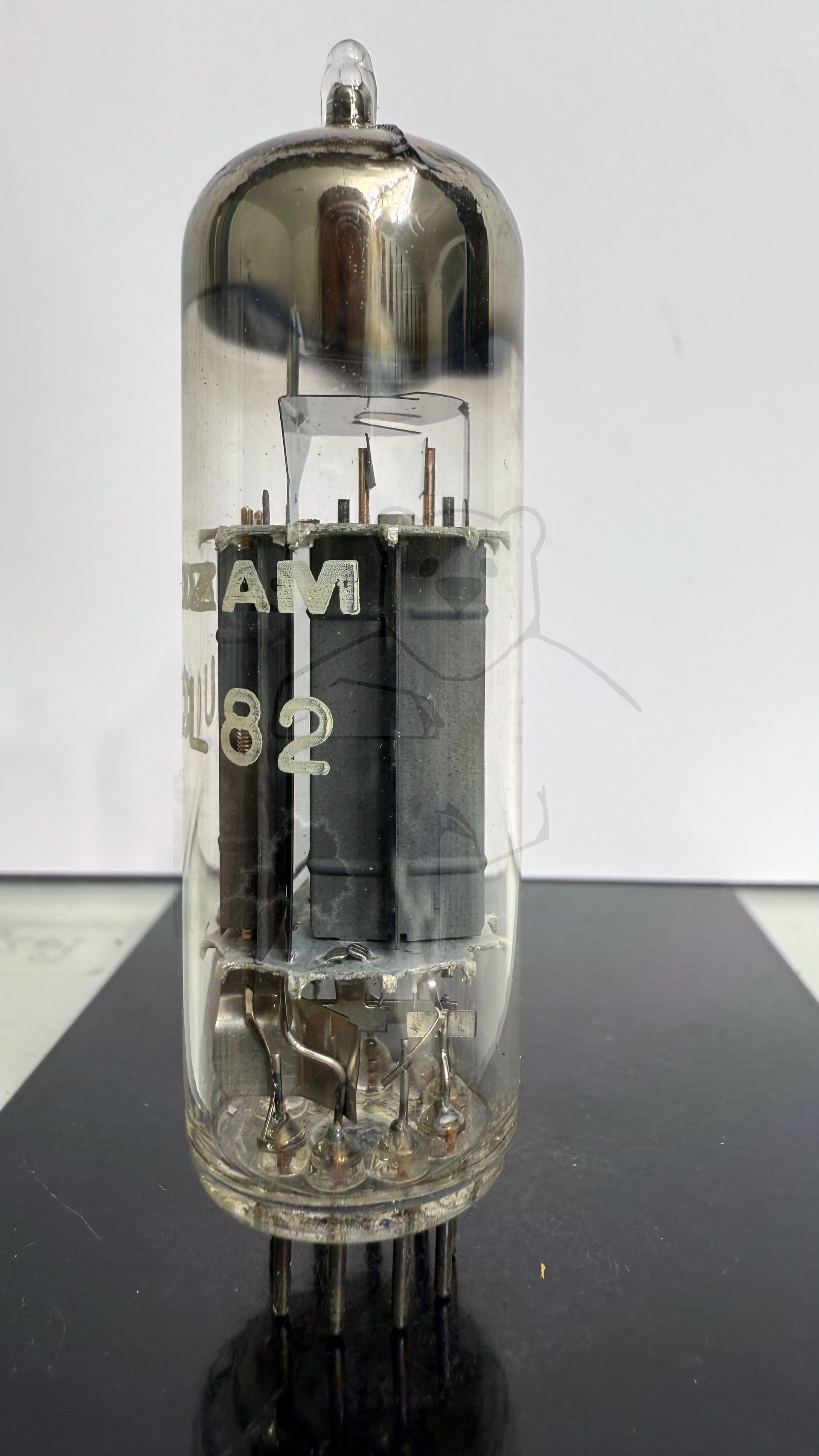

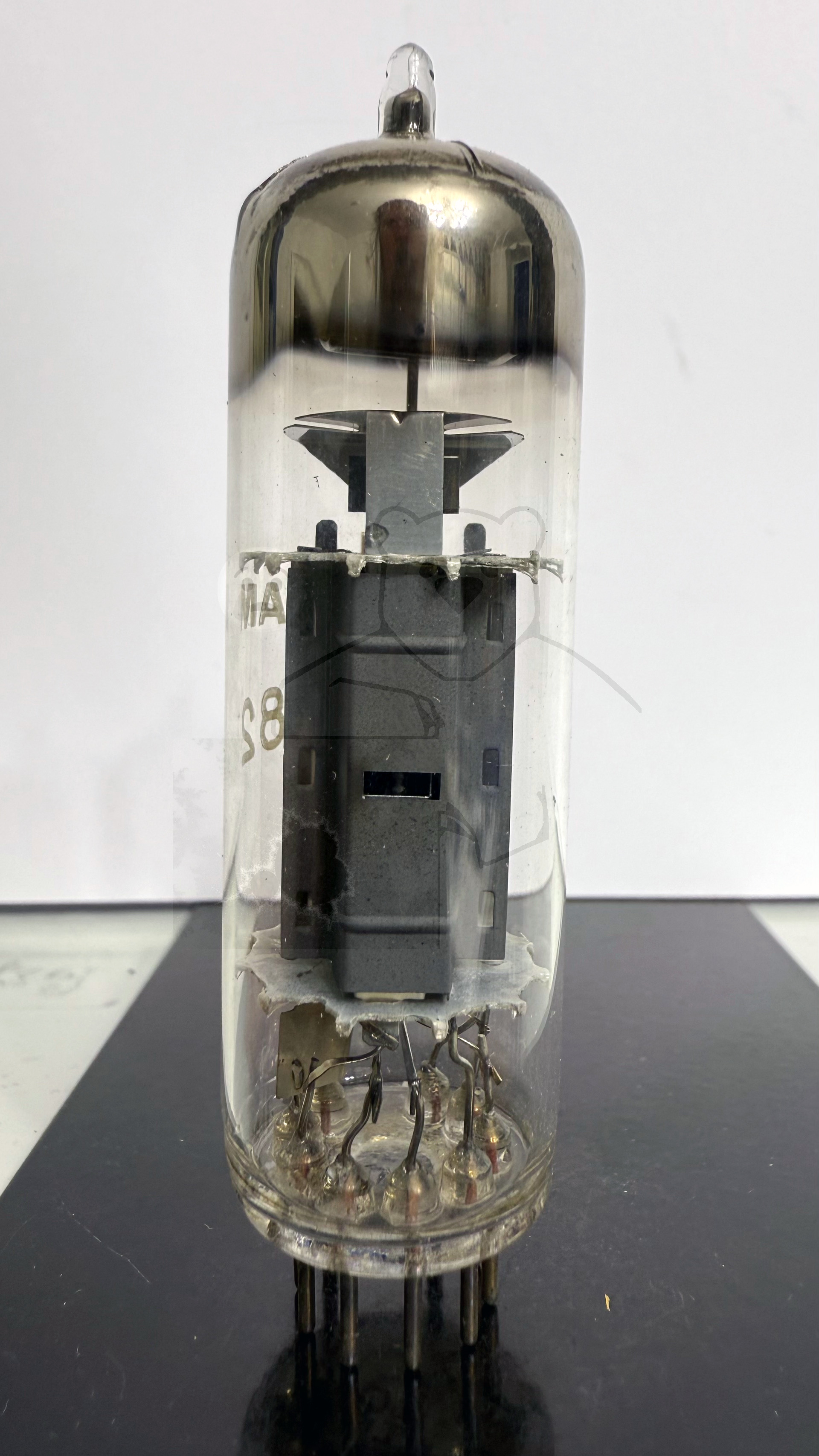

Daten und Bilder der Röhre: UCL82

🔎 Beschreibung der Röhre: UCL82

Name	UCL82
Vergleichsname
Heizspannung (Volt)	50
Heizstrom (Ampère)	0,1
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen
Letzte Änderung	18.03.2016 19:57:10

🔎 Beschreibung der Systeme für die Röhre: UCL82

	System 1	System 2
Kathode	2	2
Gitter 1	1	3
Gitter 2		7
Gitter 3		2
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	9	6
Anode 2
Leuchtschirm
Heizung	4, 5	4, 5
Abschirmung	2	2
Funktion	→ Niederfrequenzverstaerker, Triode	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

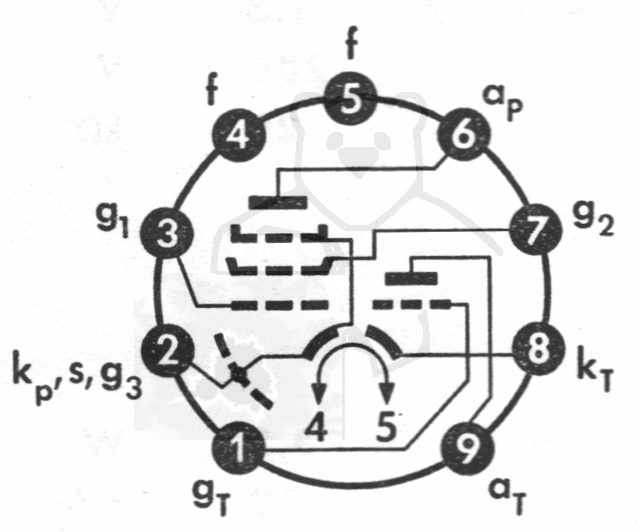

🔎 Sockelschaltung der UCL82

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: UCL82
Datenblatt UCL82 Lamina [www.tubedata.info].pdf (819 kB)
Datenblatt UCL82 Mazda Belvu [www.tubedata.info].pdf (439 kB)
Datenblatt UCL82 Philips Version 1 [www.tubedata.info].pdf (1073 kB)
Datenblatt UCL82 Philips Version 2 [www.tubedata.info].pdf (97 kB)
Datenblatt UCL82 Telefunken Handbuch der Rundfunk Roehren Band 3.pdf (5581 kB)
Pruefkarte UCL82 - Karte 1 - Funke W19 Roehrenpruefer.pdf (170 kB)
Pruefkarte UCL82 - Karte 2 - Funke W19 Roehrenpruefer.pdf (163 kB)
Pruefkarte UCL82 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (206 kB)
Pruefkarte UCL82 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (214 kB)
