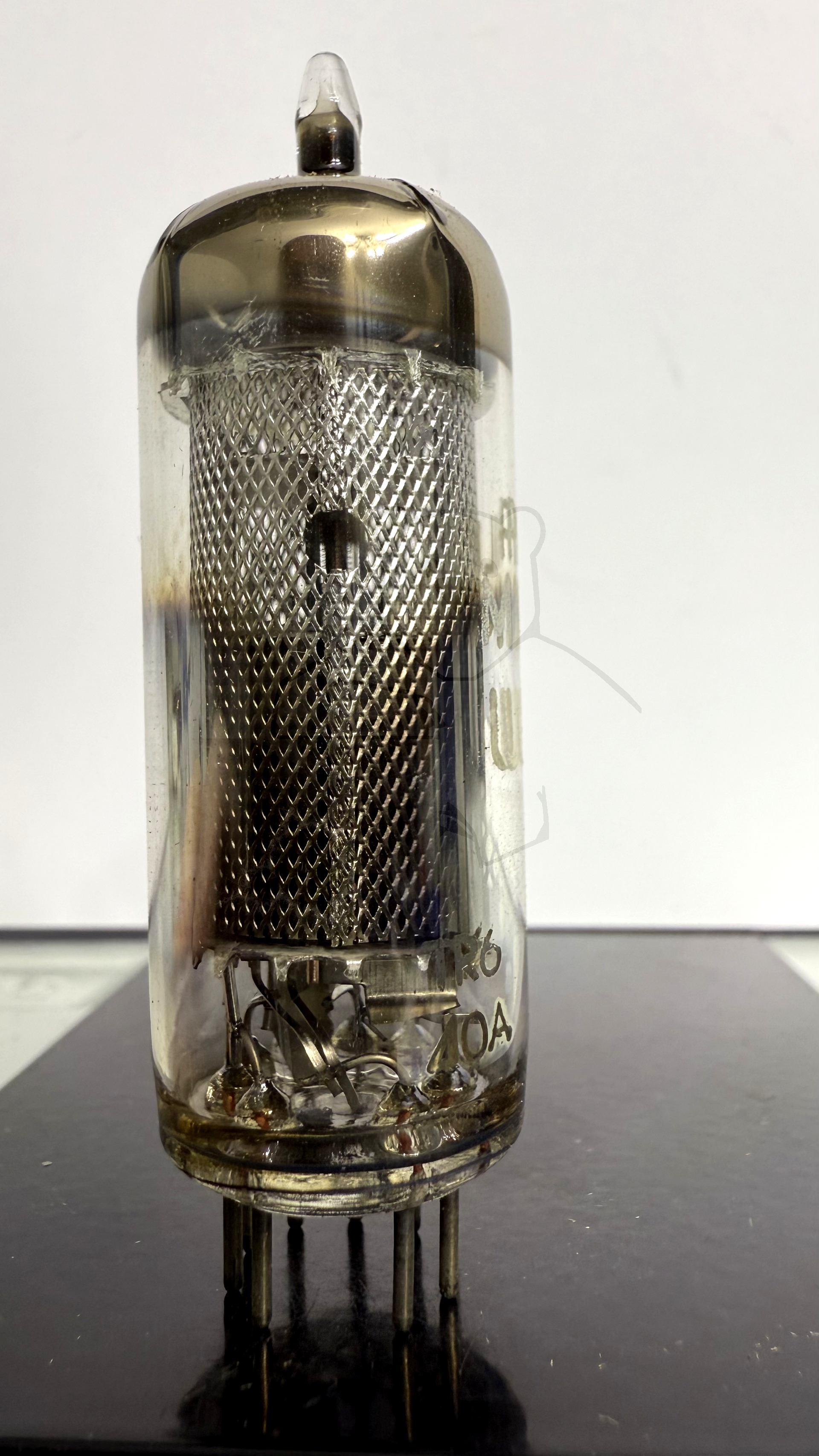

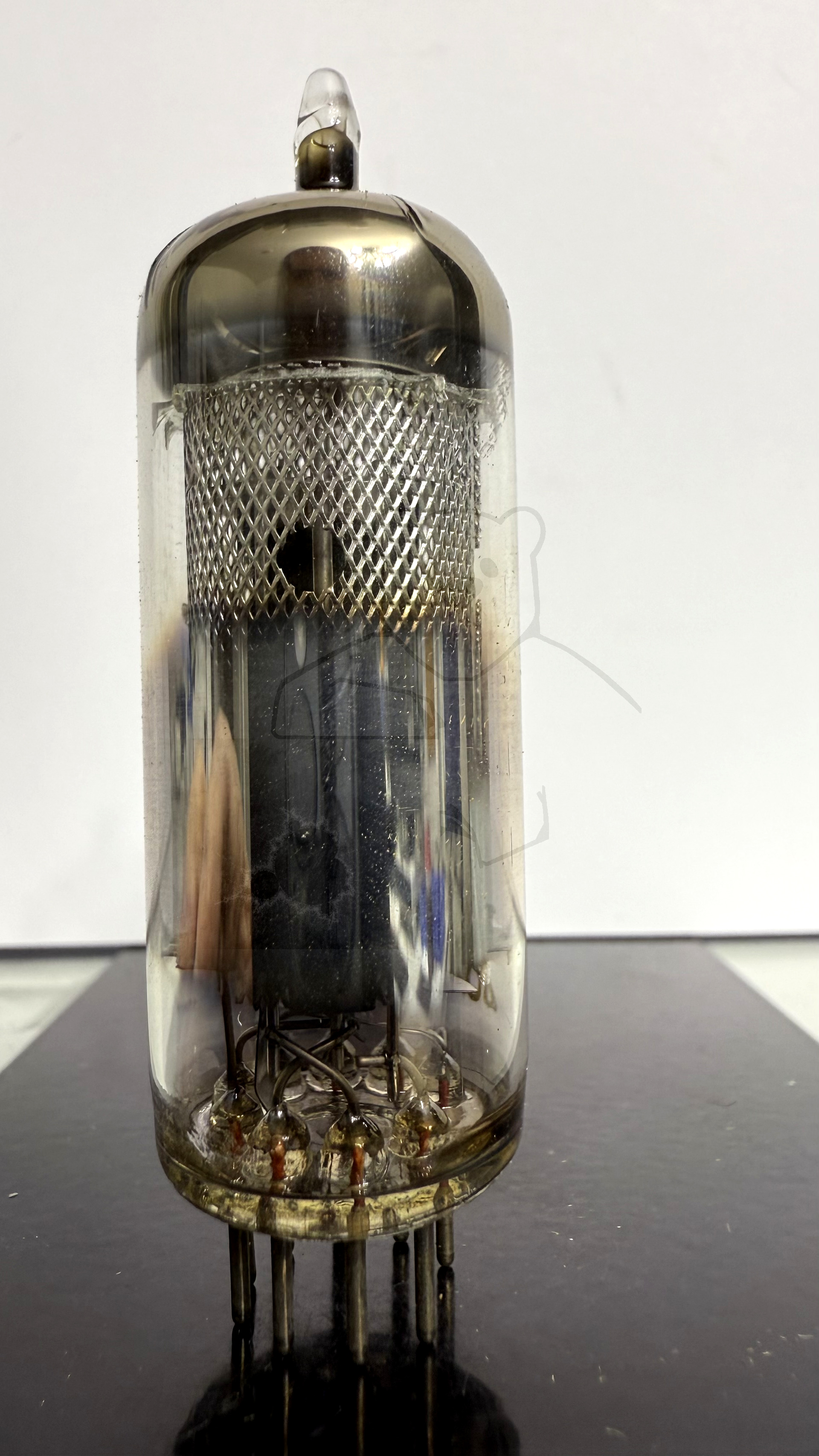

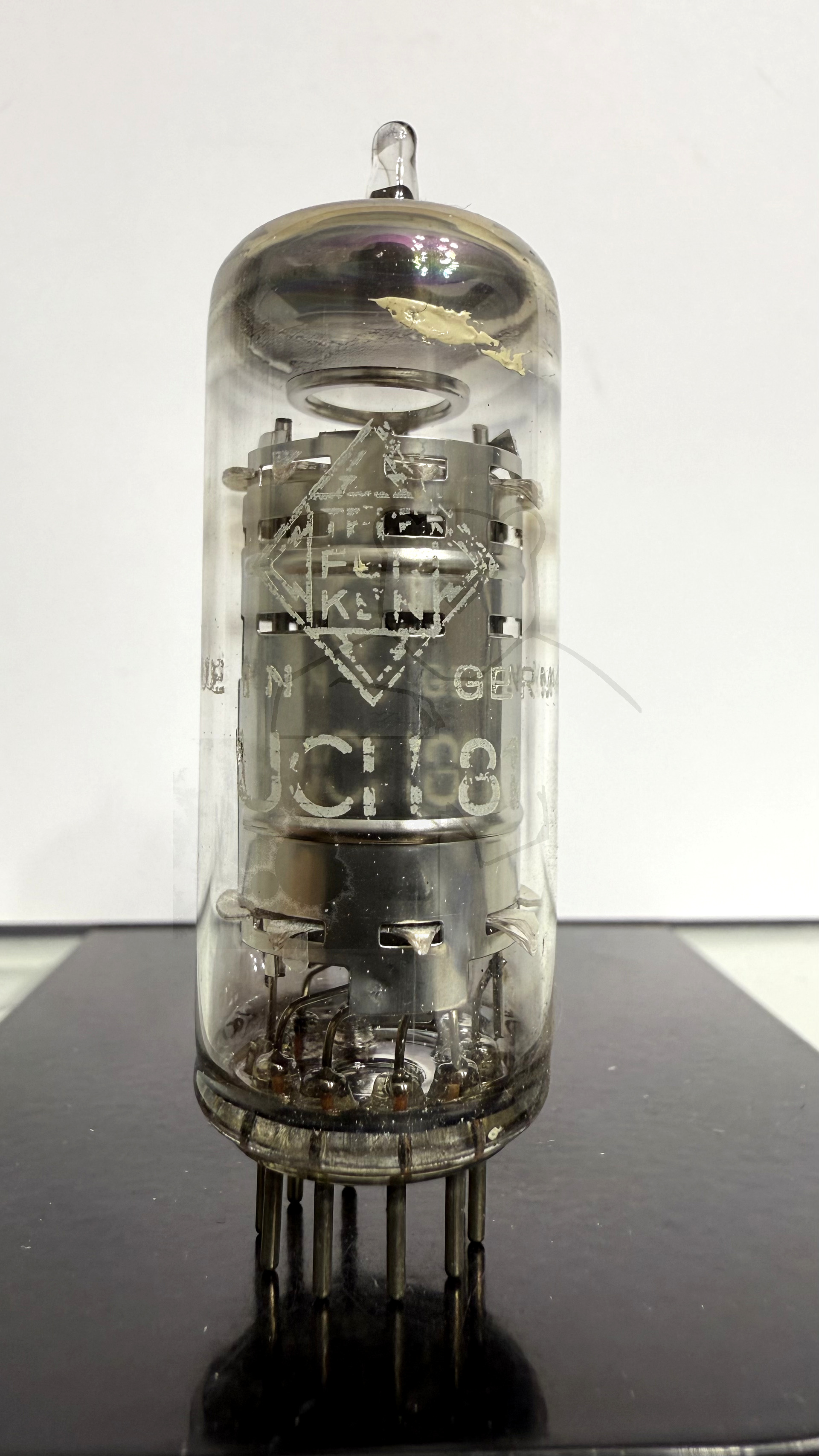

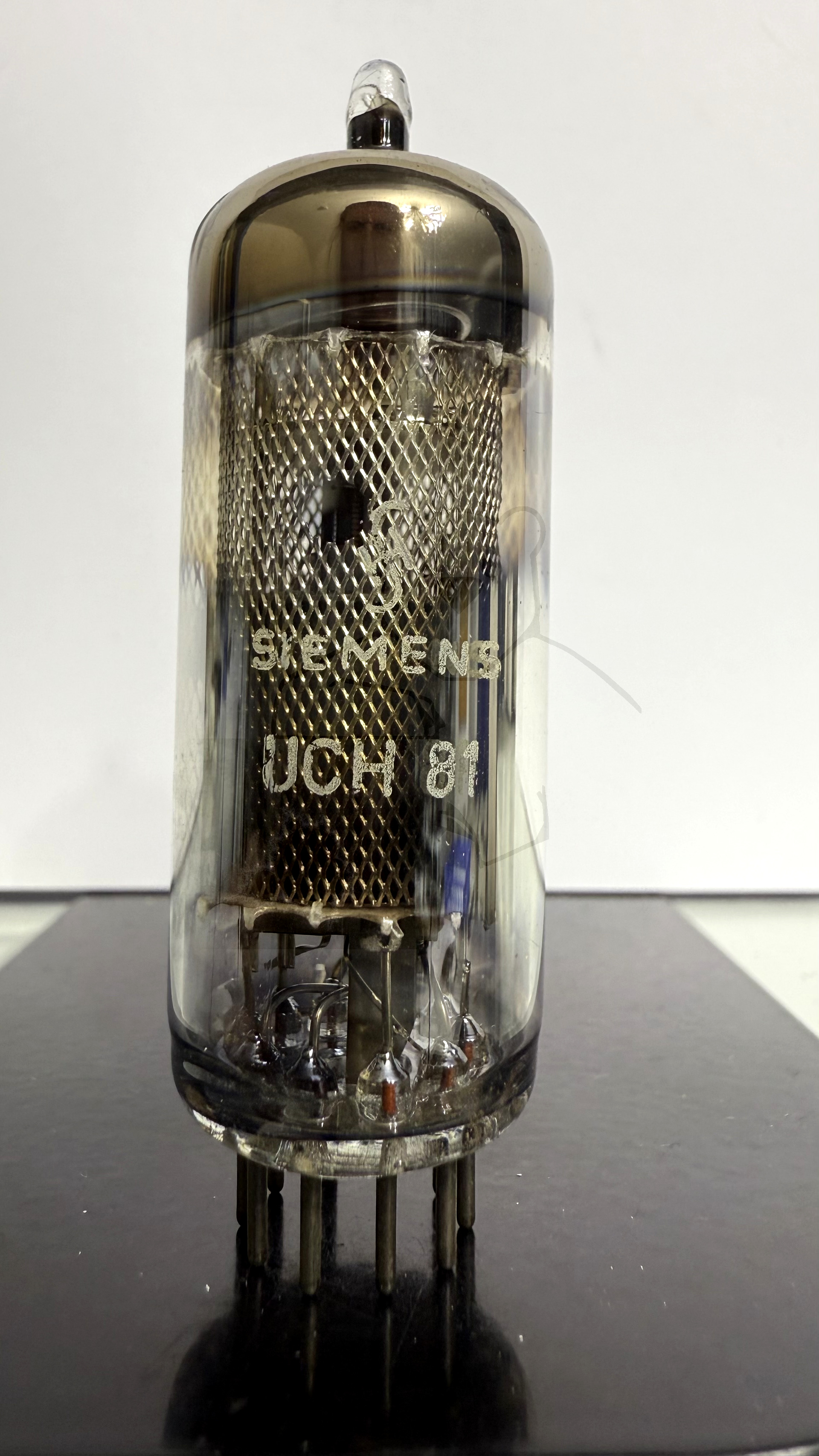

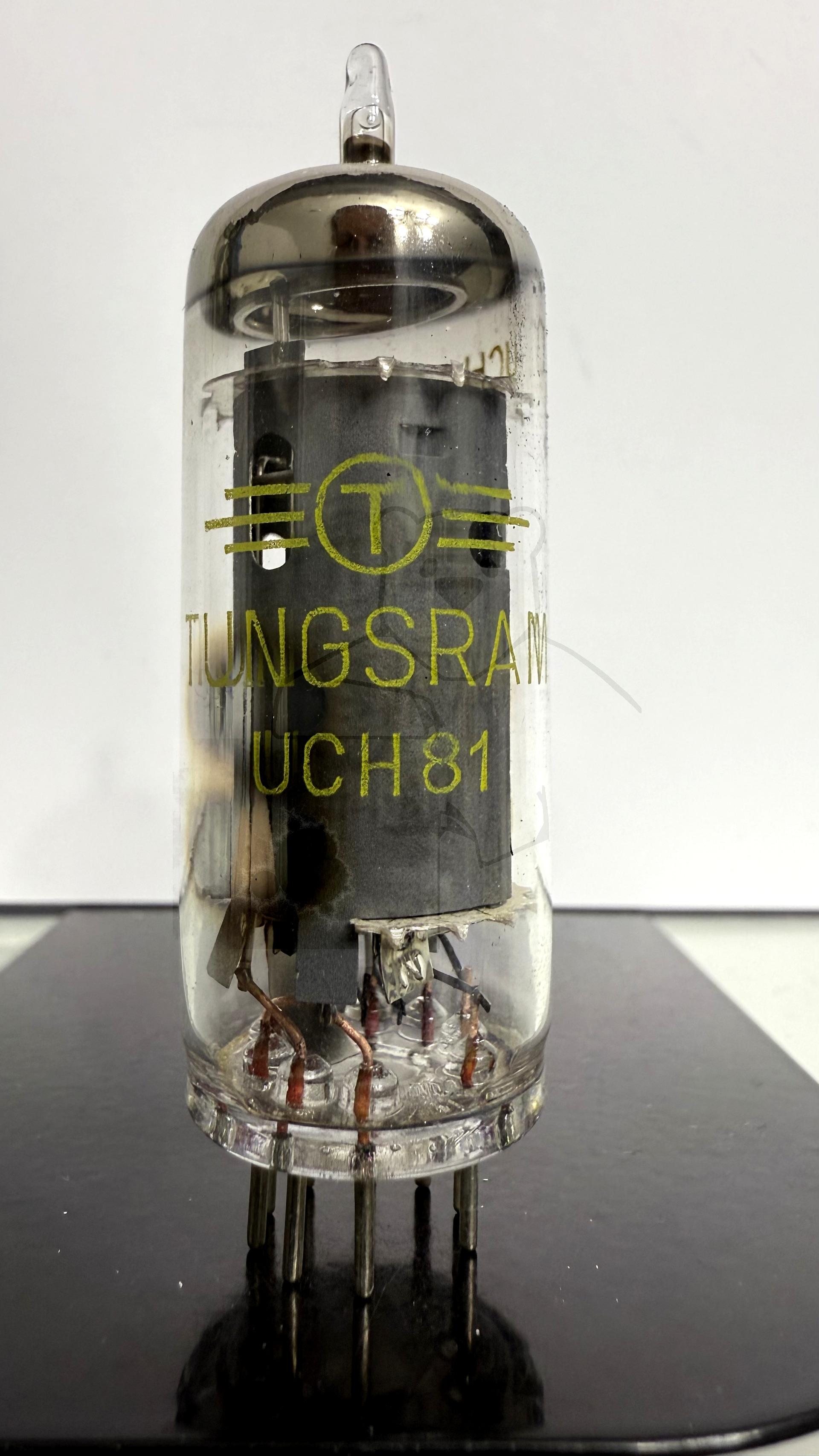

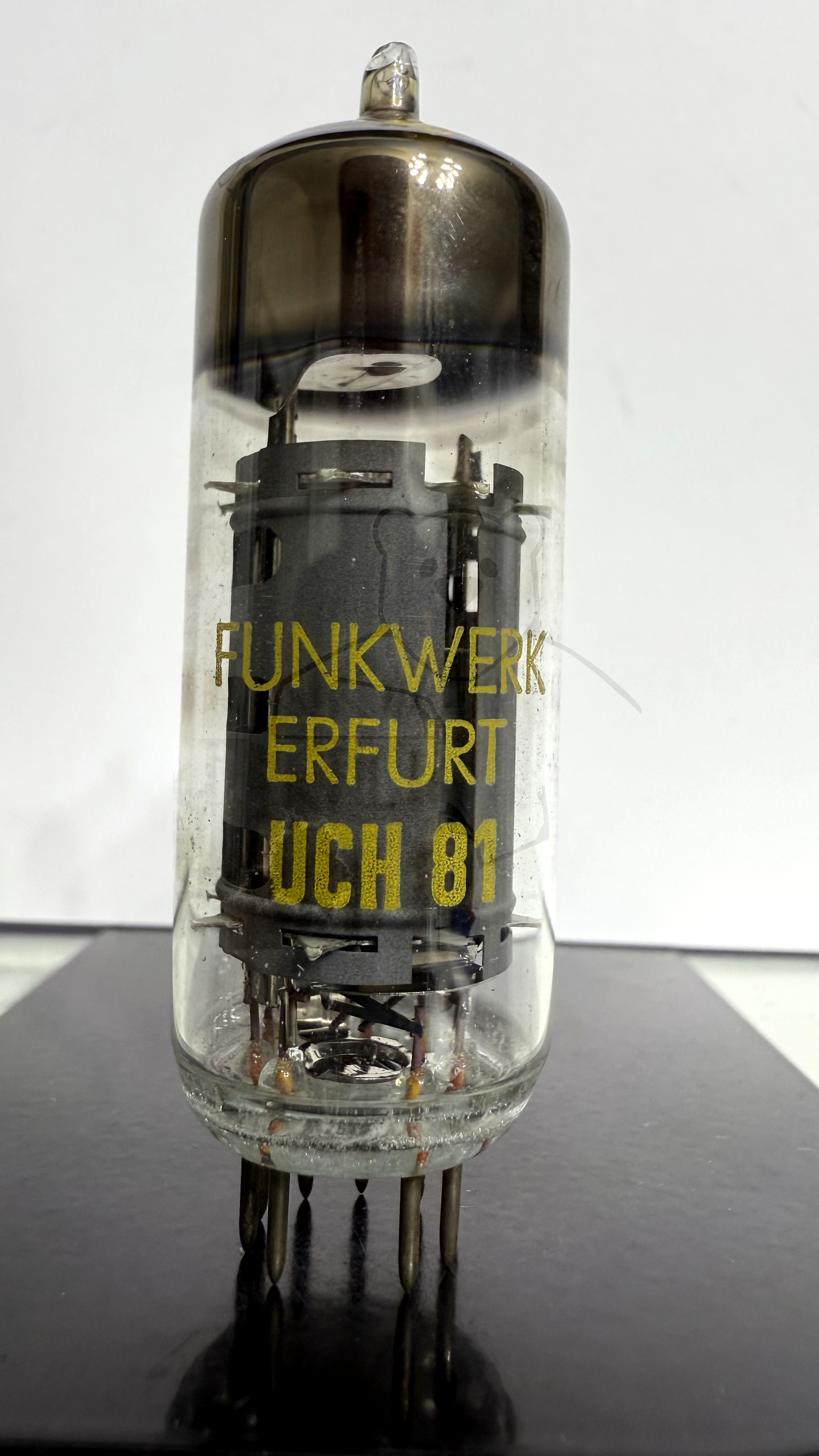

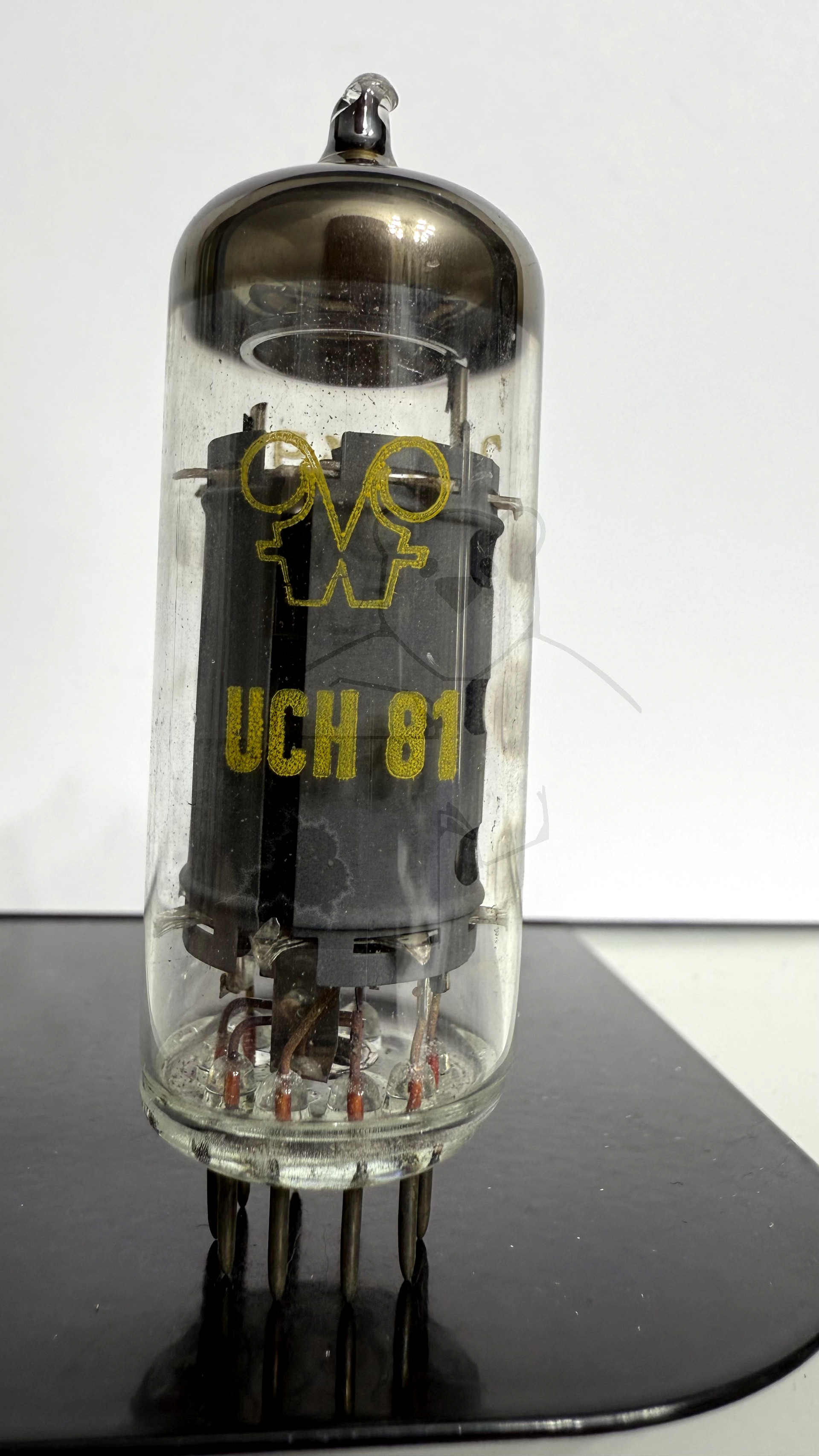

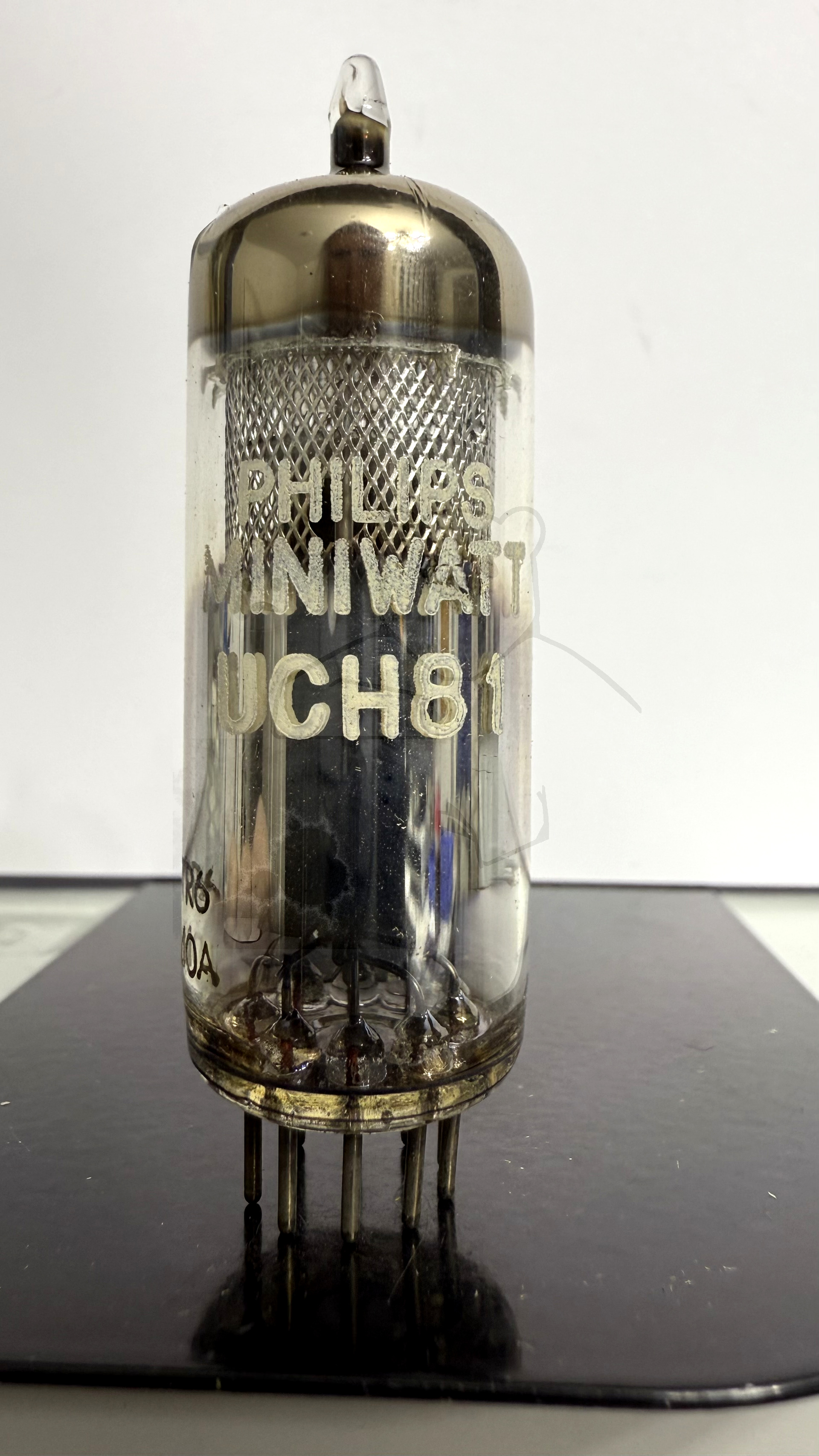

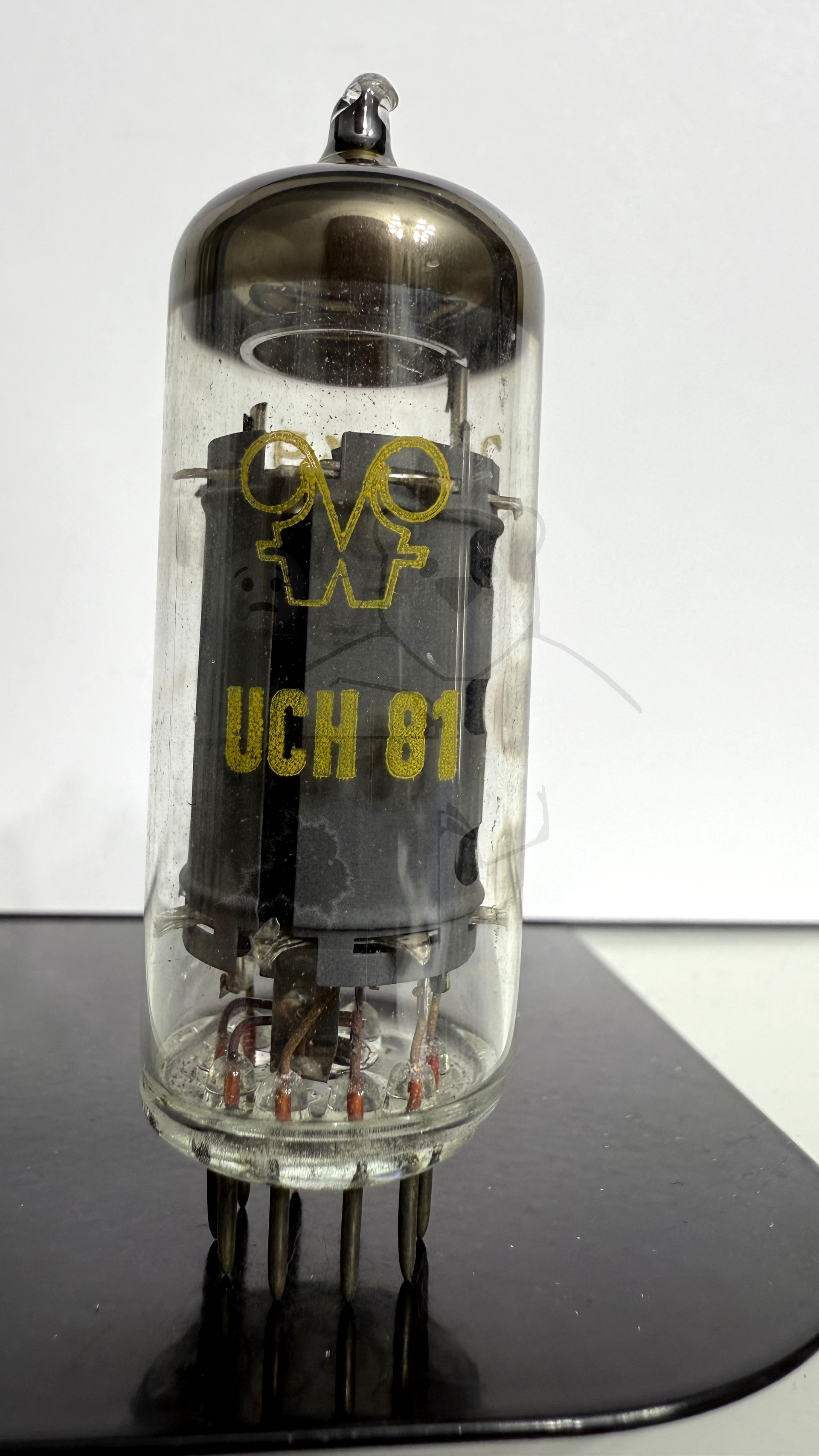

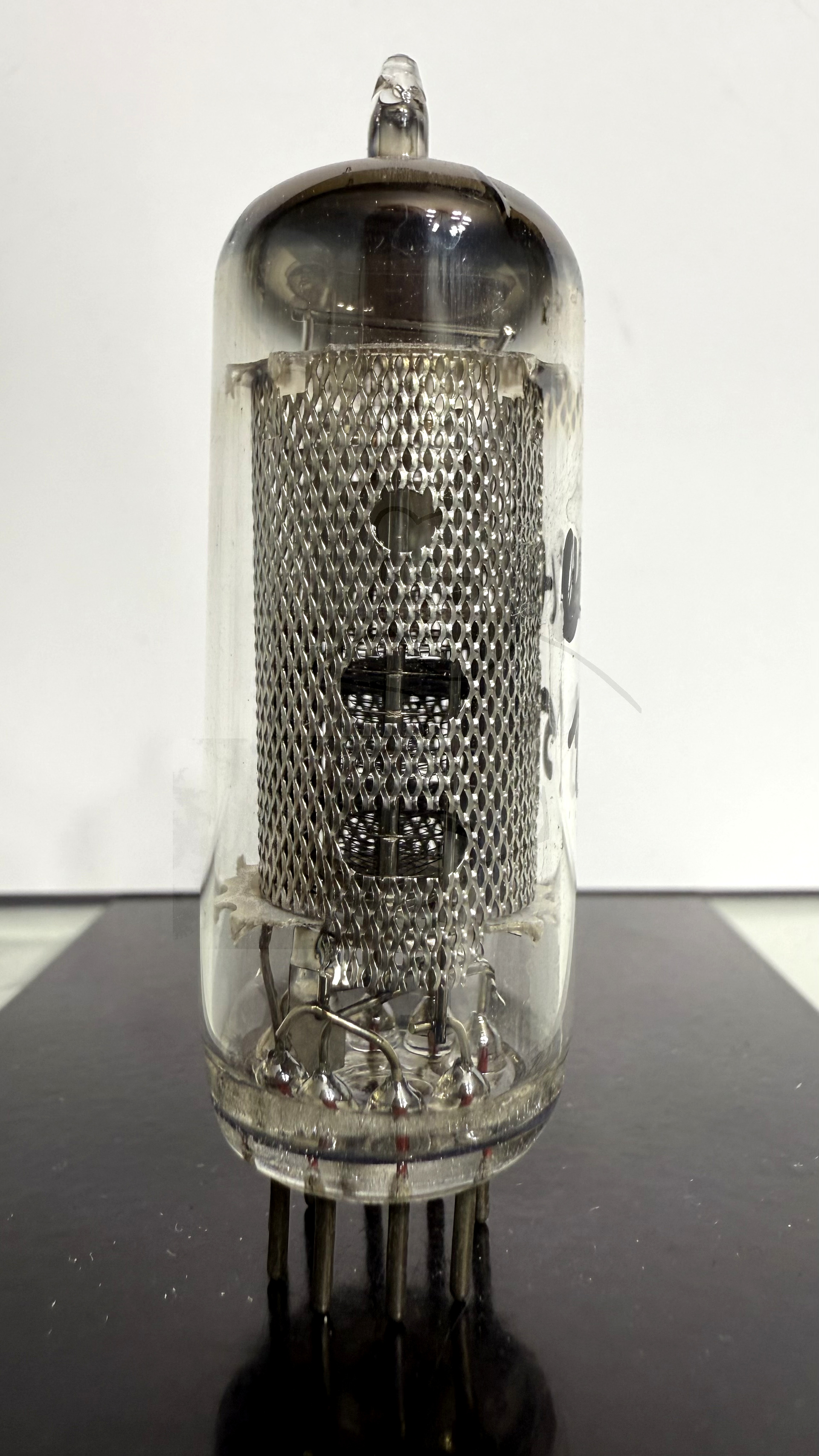

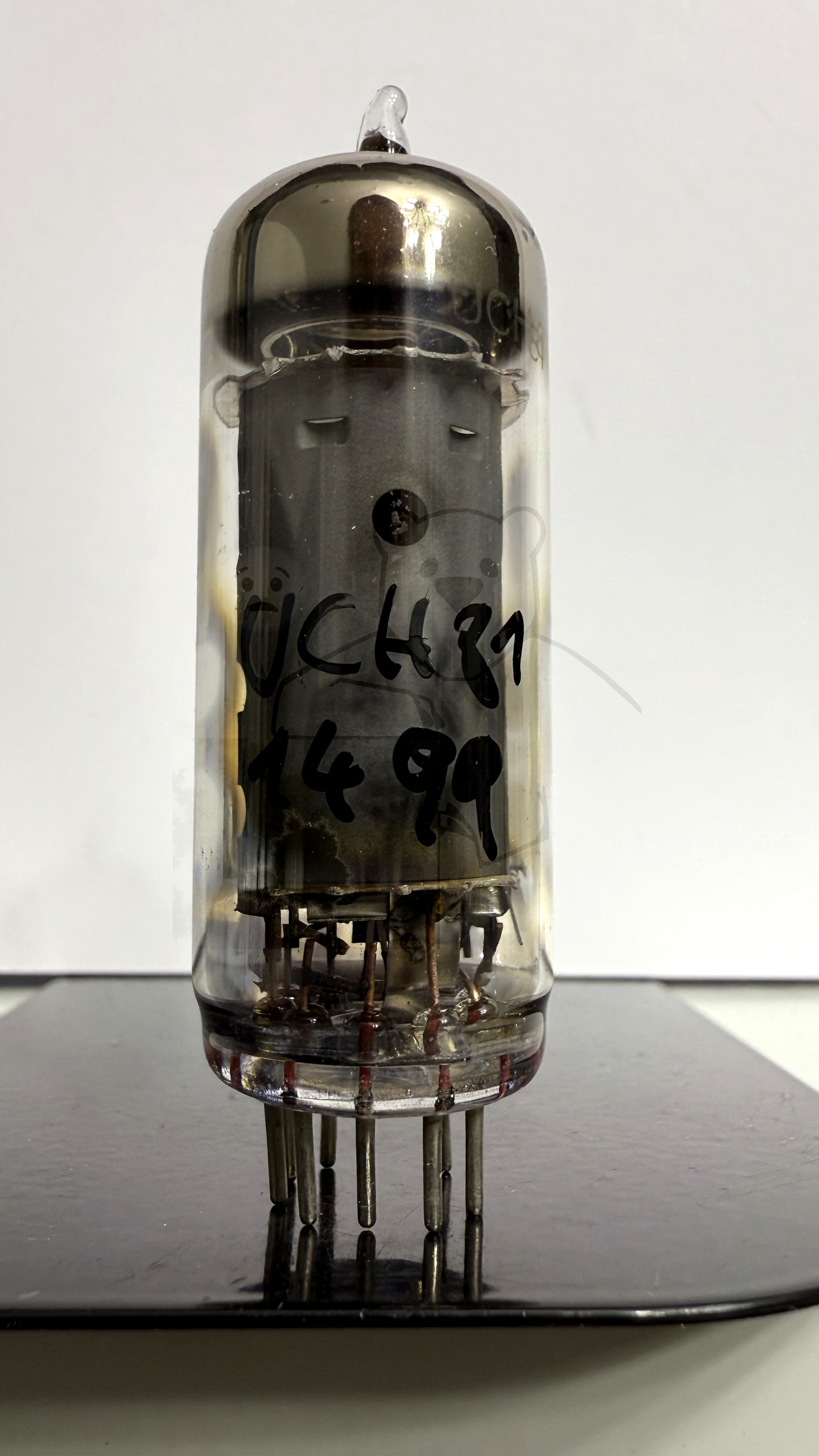

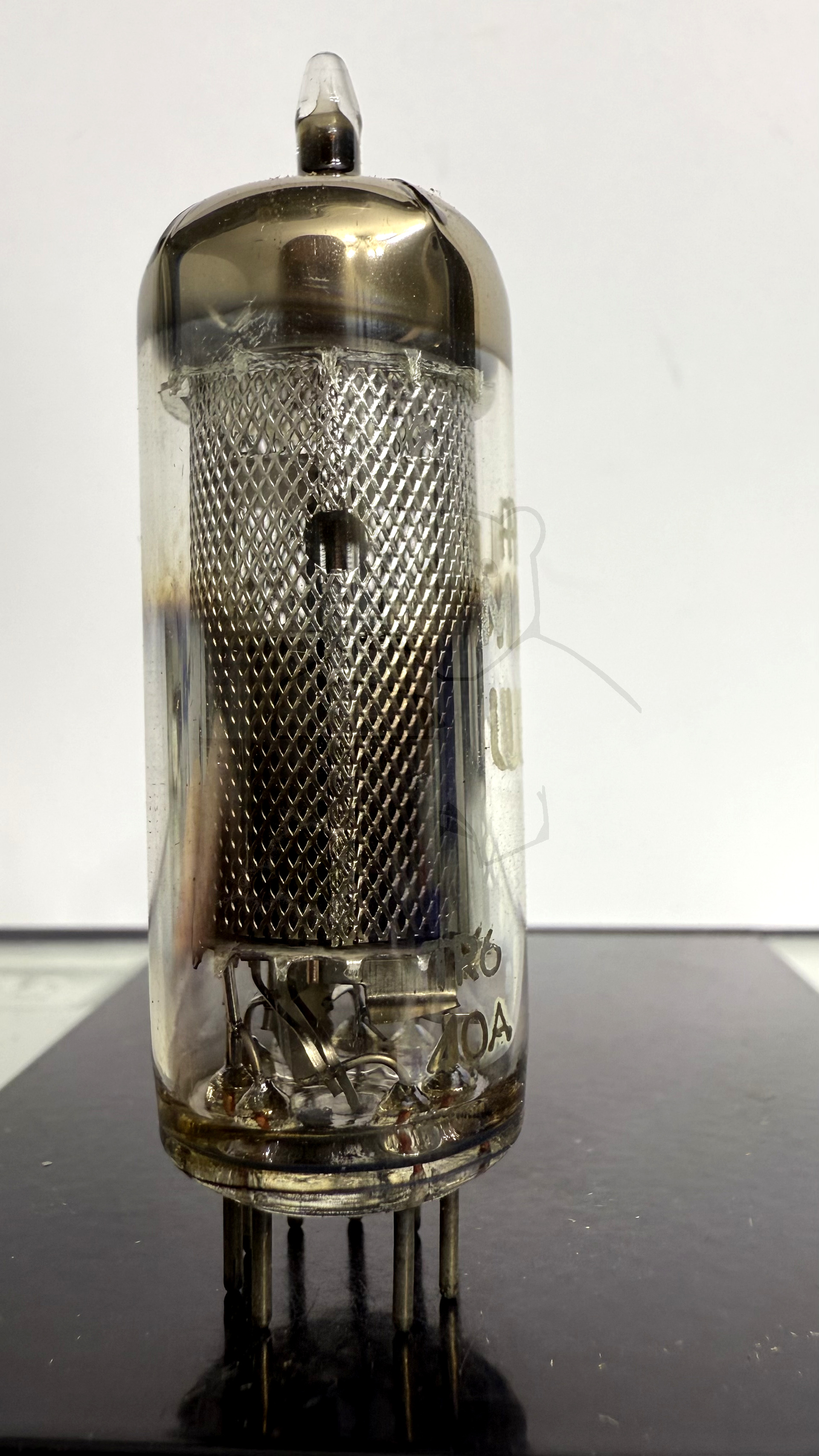

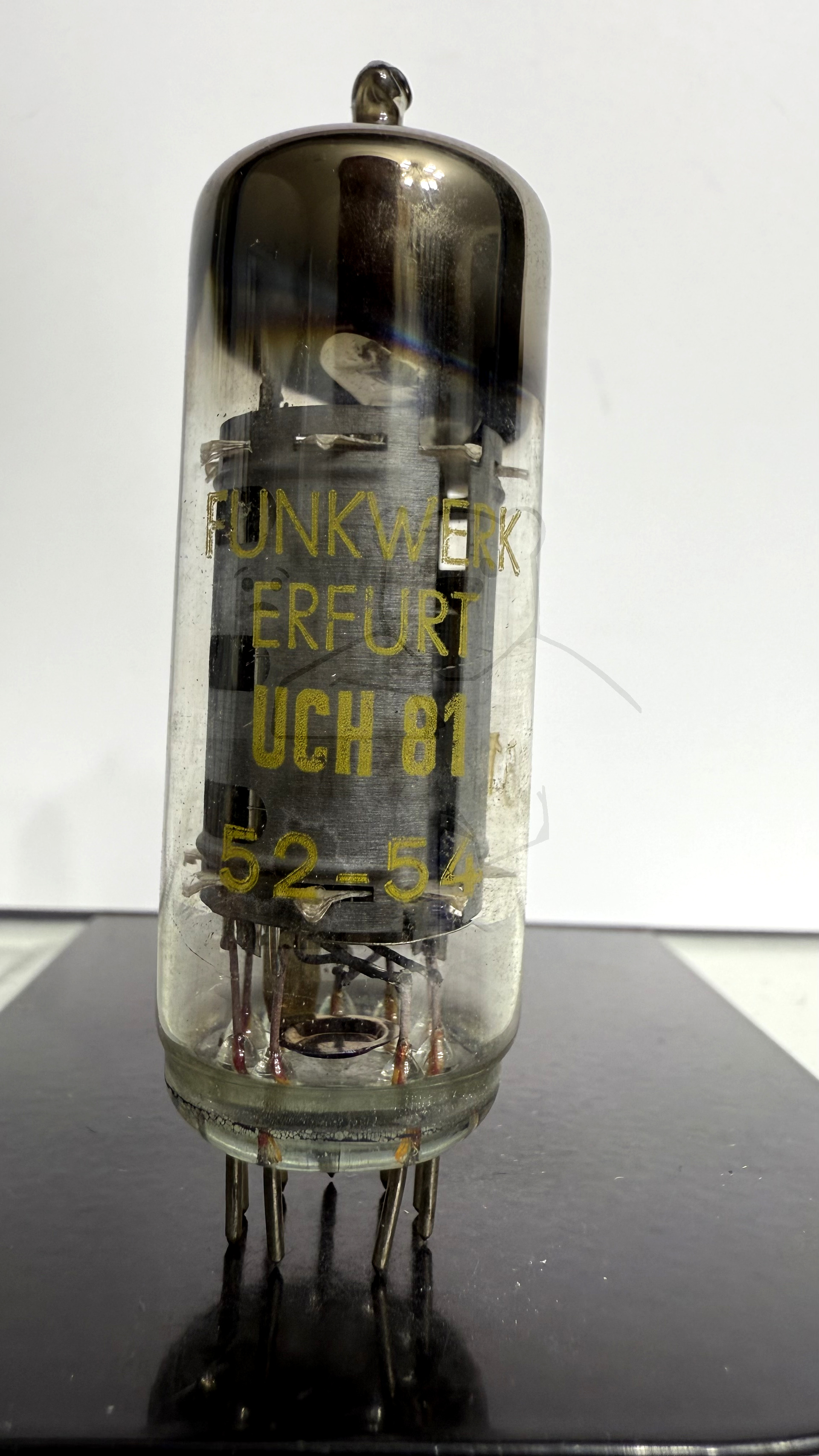

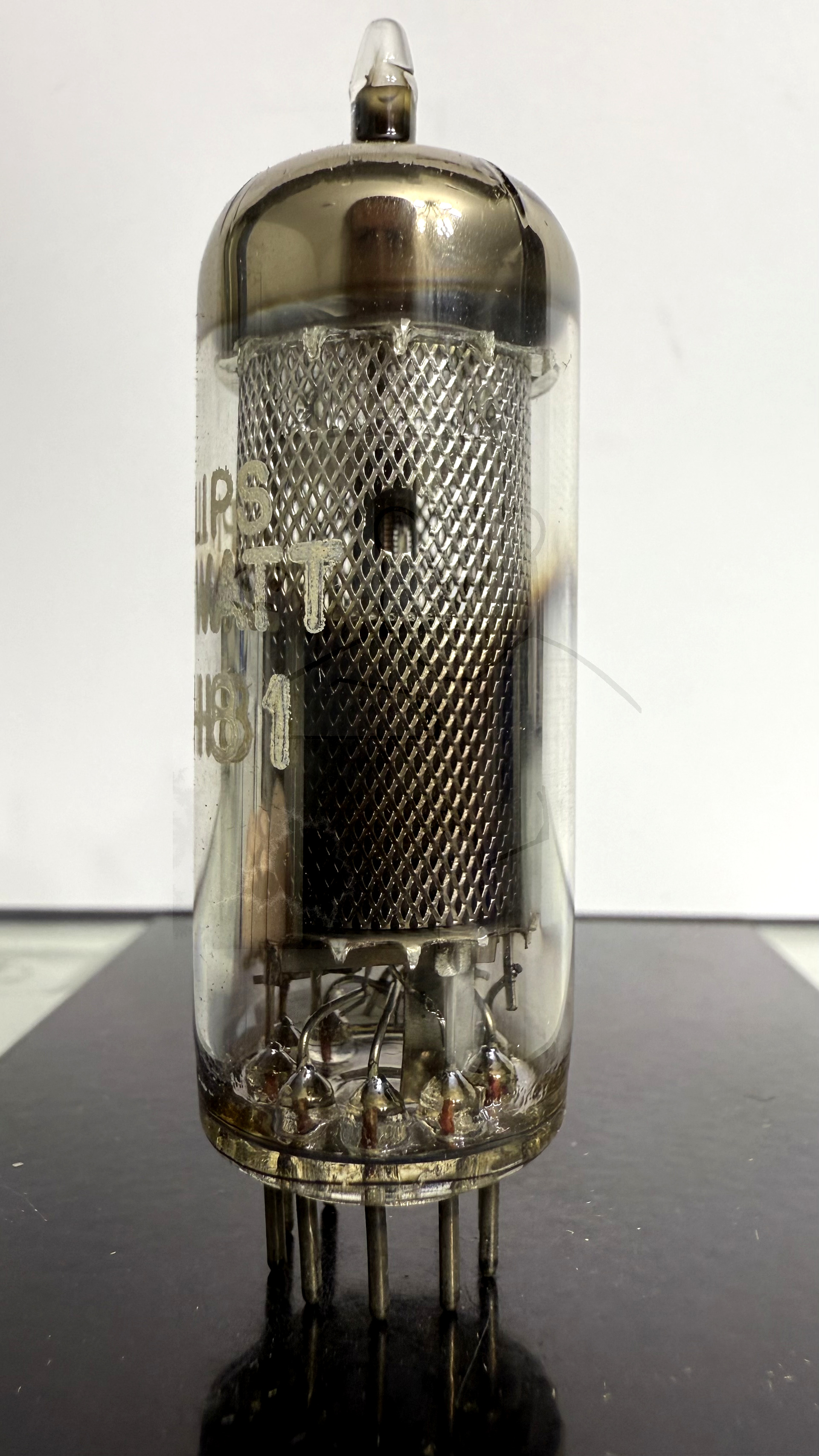

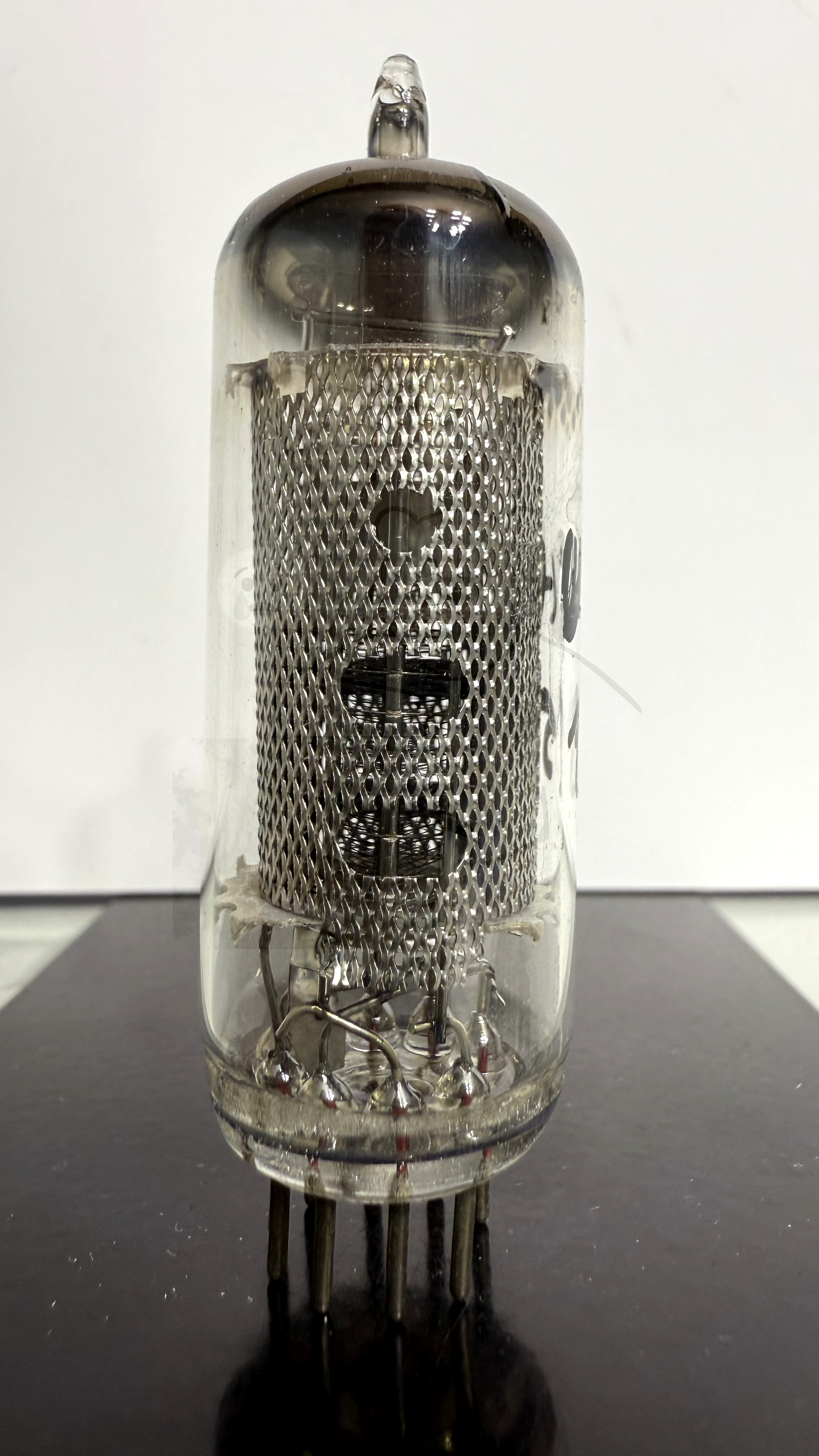

Daten und Bilder der Röhre: UCH81

🔎 Beschreibung der Röhre: UCH81

Name	UCH81
Vergleichsname	19AJ8
Heizspannung (Volt)	19
Heizstrom (Ampère)	0,1
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen
Letzte Änderung	11.12.2020 12:42:28

🔎 Beschreibung der Systeme für die Röhre: UCH81

	System 1	System 2
Kathode	3	3
Gitter 1	9	2
Gitter 2		1
Gitter 3		7
Gitter 4		1
Gitter 5		3
Gitter 6
Gitter 7
Anode 1	8	6
Anode 2
Leuchtschirm
Heizung	4, 5	4, 5
Abschirmung	3	3
Funktion	→ Oszillator / Mischer	→ Mischroehre

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

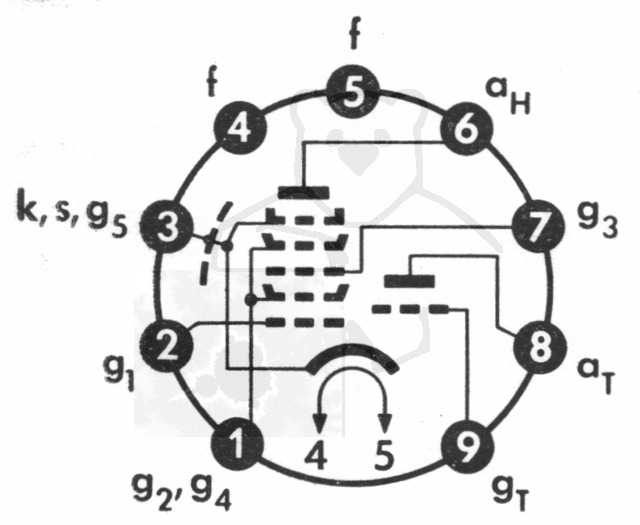

🔎 Sockelschaltung der UCH81

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: UCH81
Datenblatt UCH81 La Radiotechnique [www.tubedata.info].pdf (133 kB)
Datenblatt UCH81 Lamina [www.tubedata.info].pdf (1397 kB)
Datenblatt UCH81 Mazda Belvu [www.tubedata.info].pdf (425 kB)
Datenblatt UCH81 Miniwatt [www.tubedata.info].pdf (2103 kB)
Datenblatt UCH81 Philips [www.tubedata.info].pdf (101 kB)
Datenblatt UCH81 RFT.pdf (188 kB)
Datenblatt UCH81 Telefunken Handbuch der Rundfunk Röhren Band 3.pdf (7201 kB)
Pruefkarte UCH81 19D8 - Karte 1 - Funke W19 Roehrenpruefer.pdf (159 kB)
Pruefkarte UCH81 19D8 - Karte 2 - Funke W19 Roehrenpruefer.pdf (138 kB)
Pruefkarte UCH81 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (187 kB)
Pruefkarte UCH81 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (210 kB)
