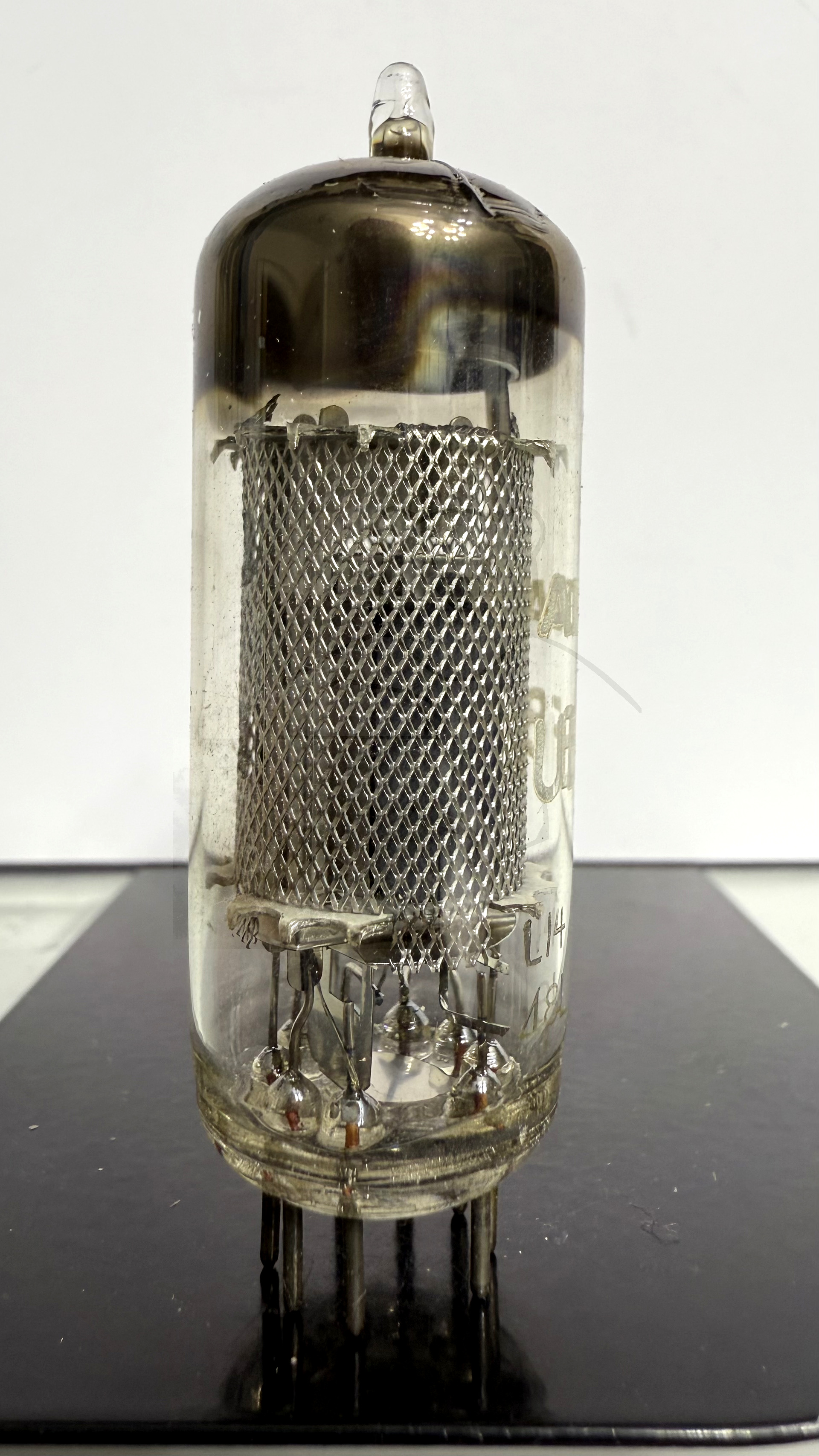

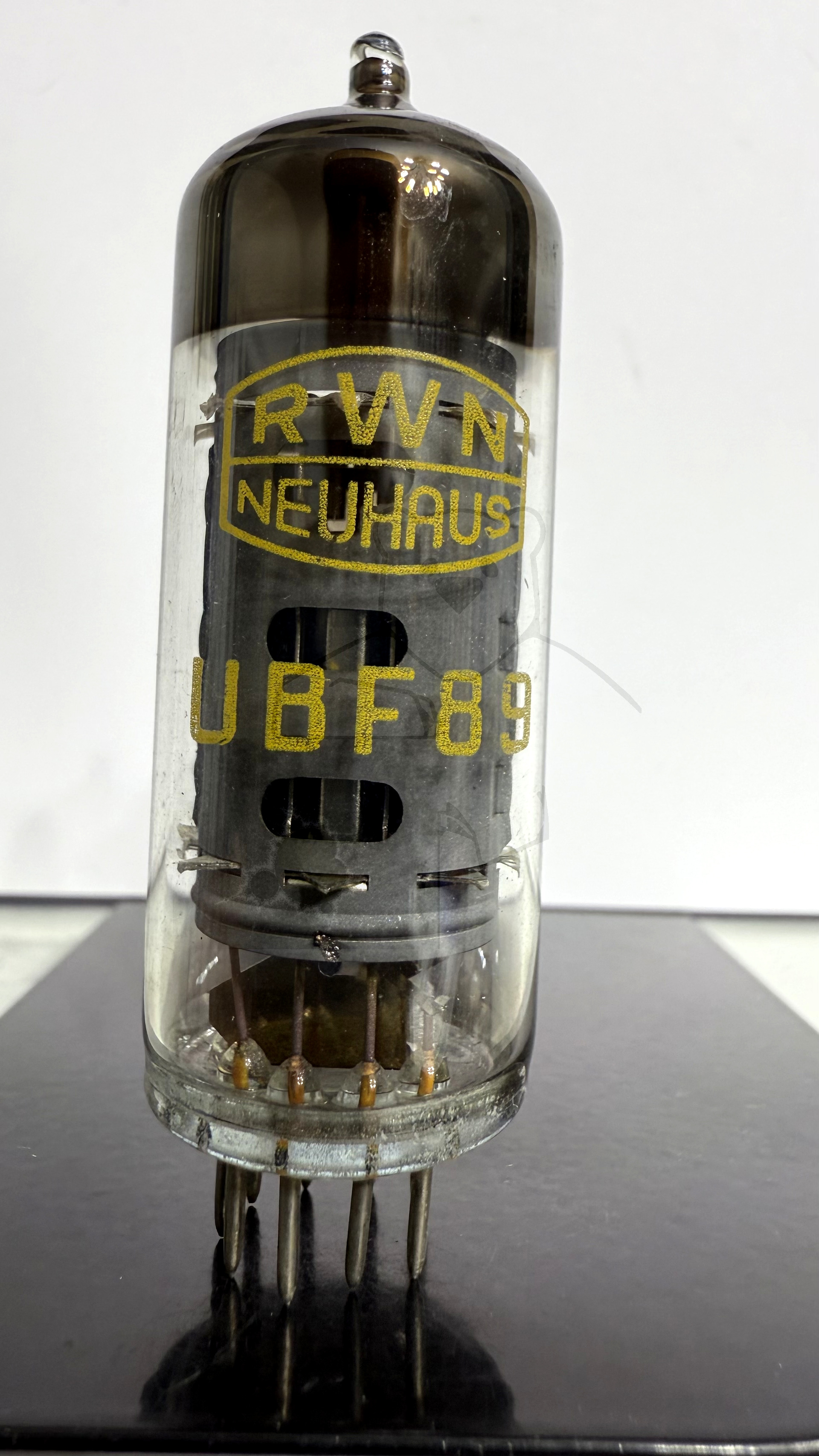

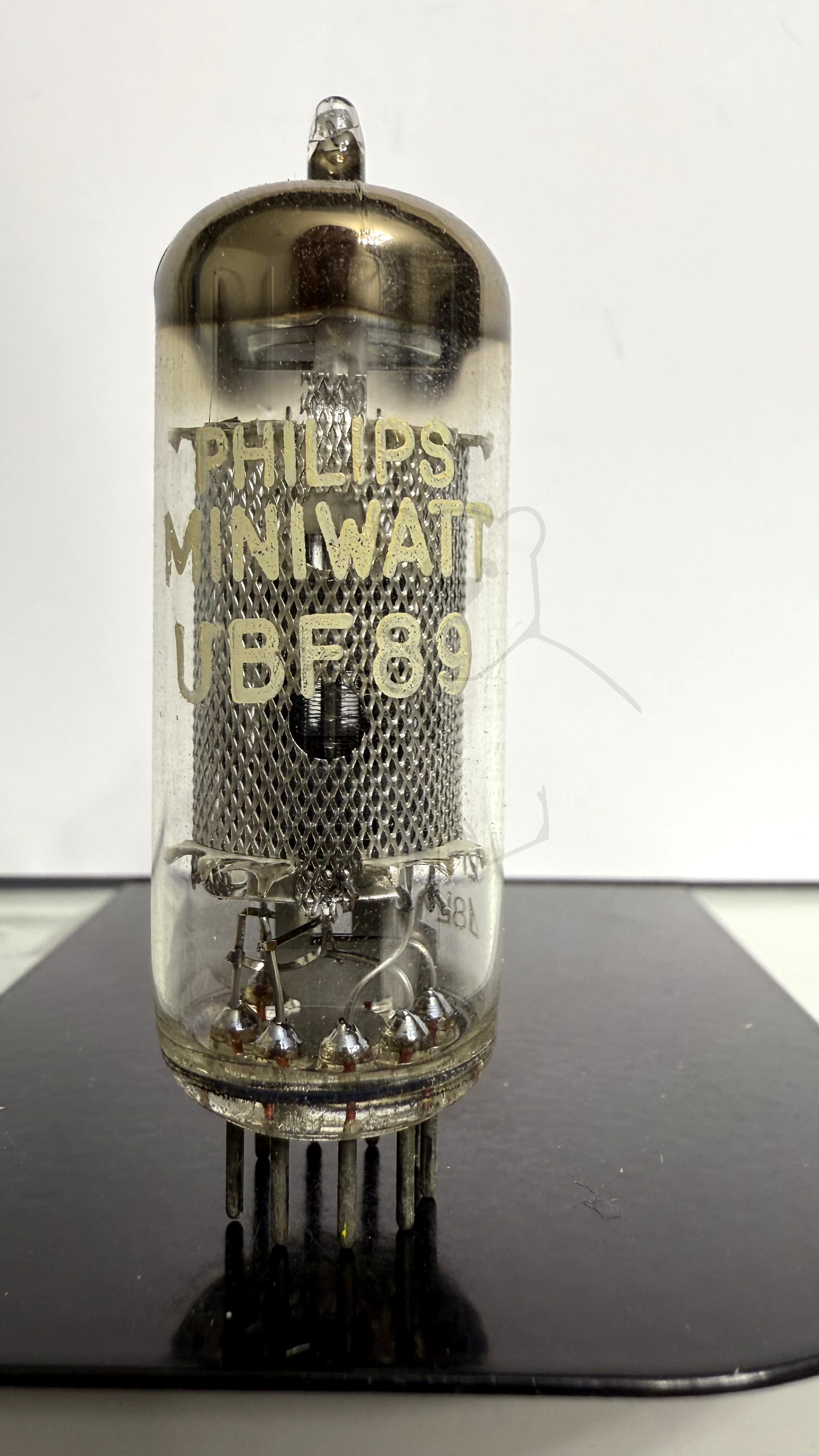

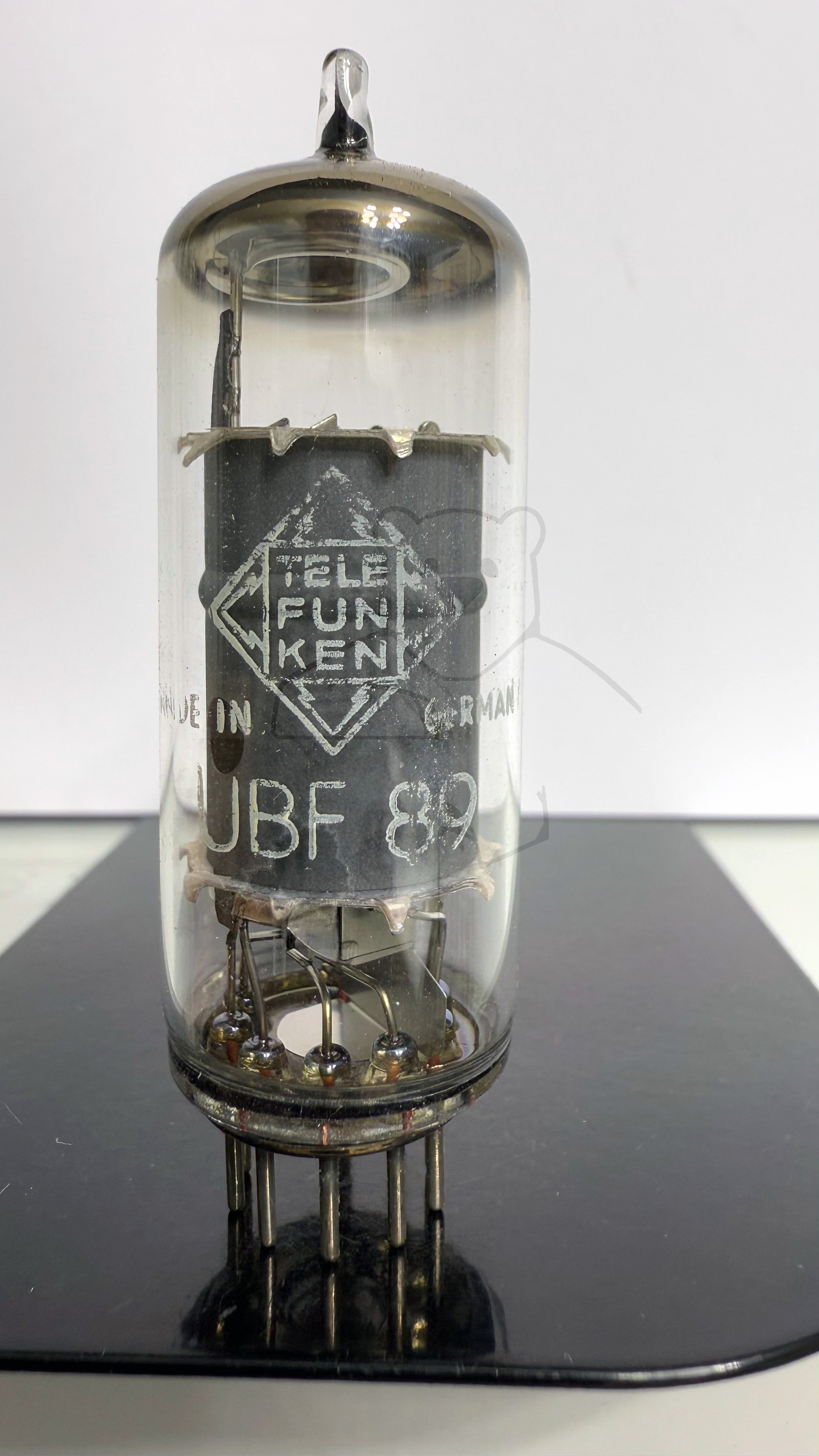

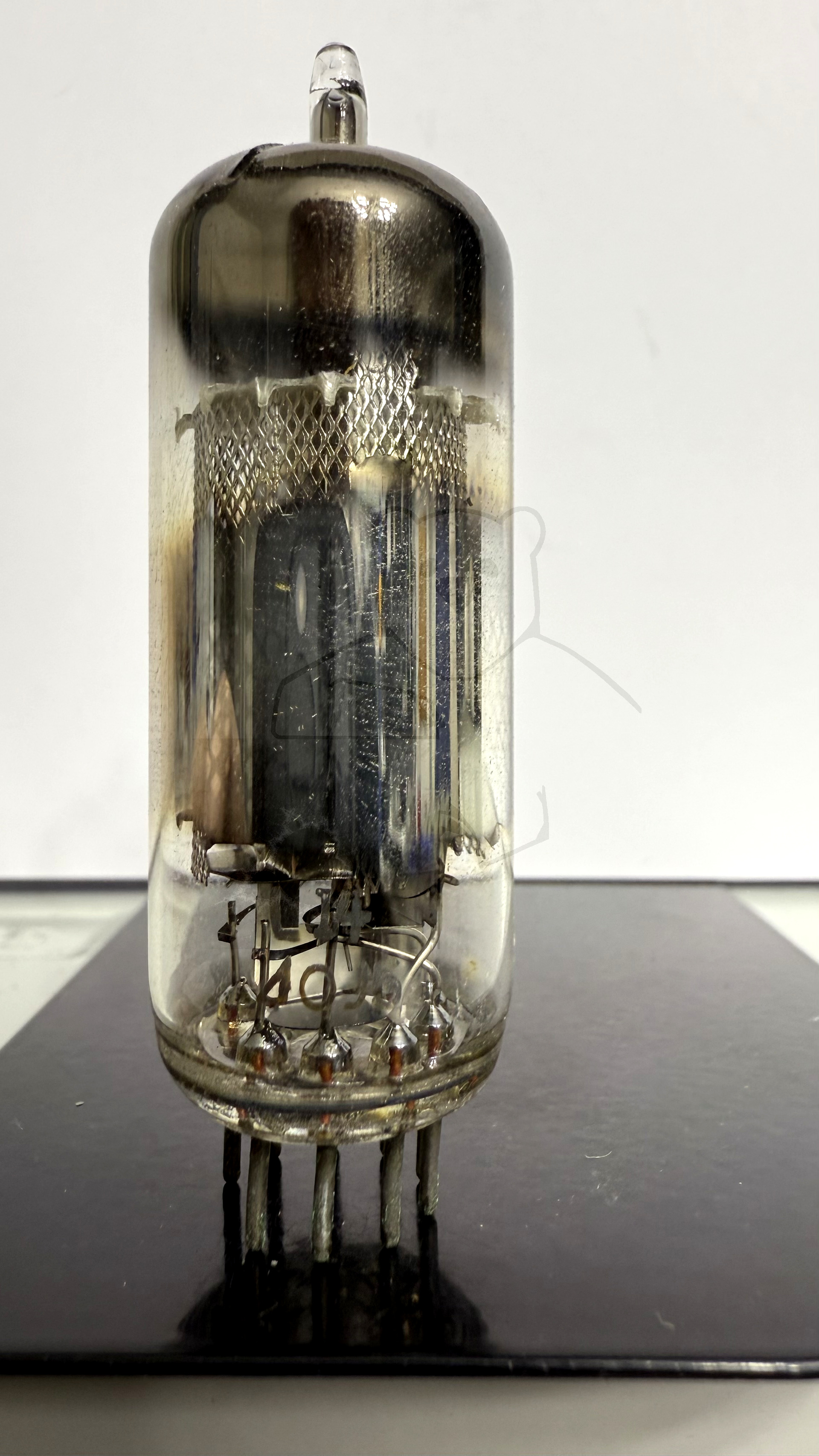

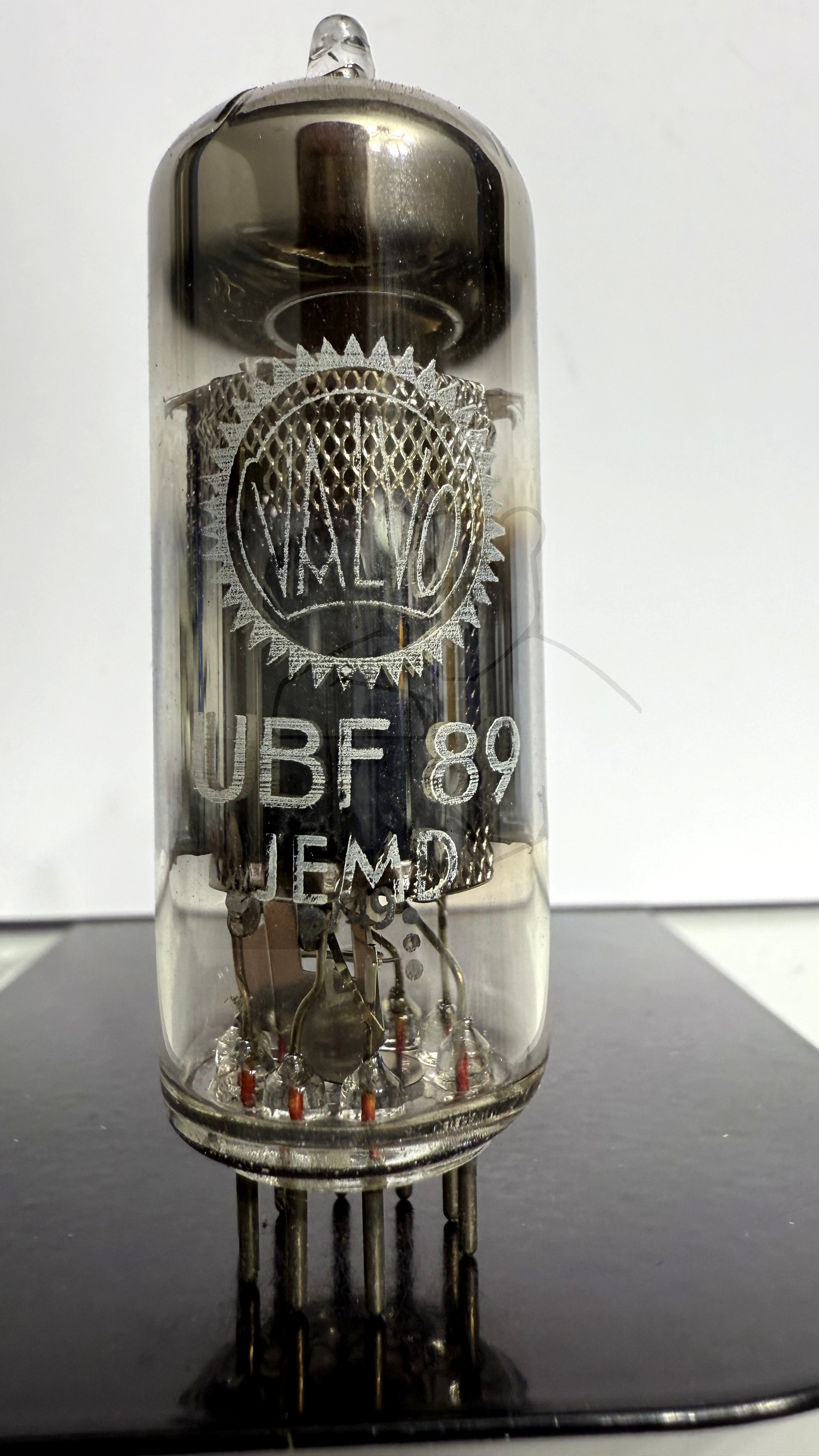

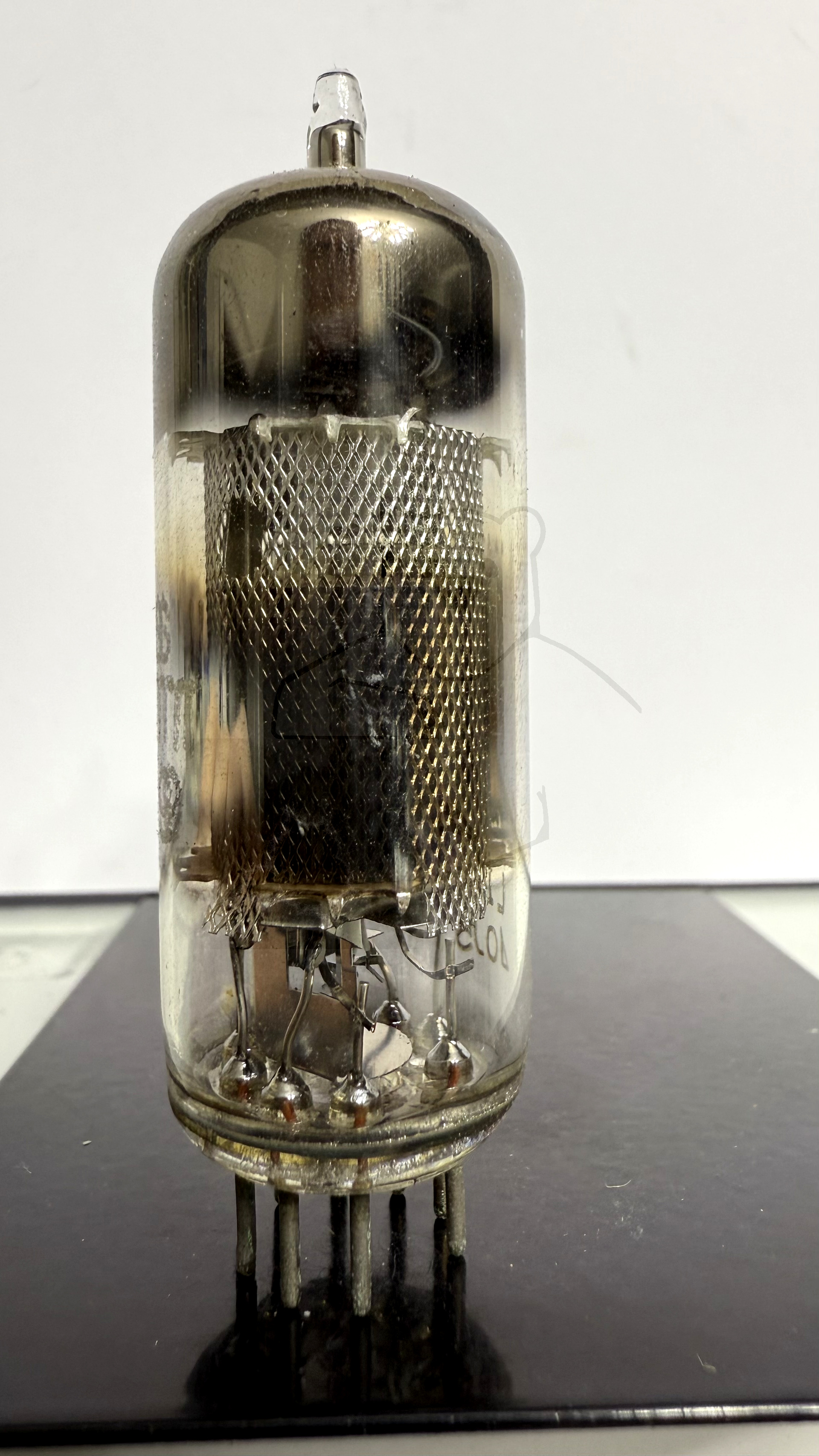

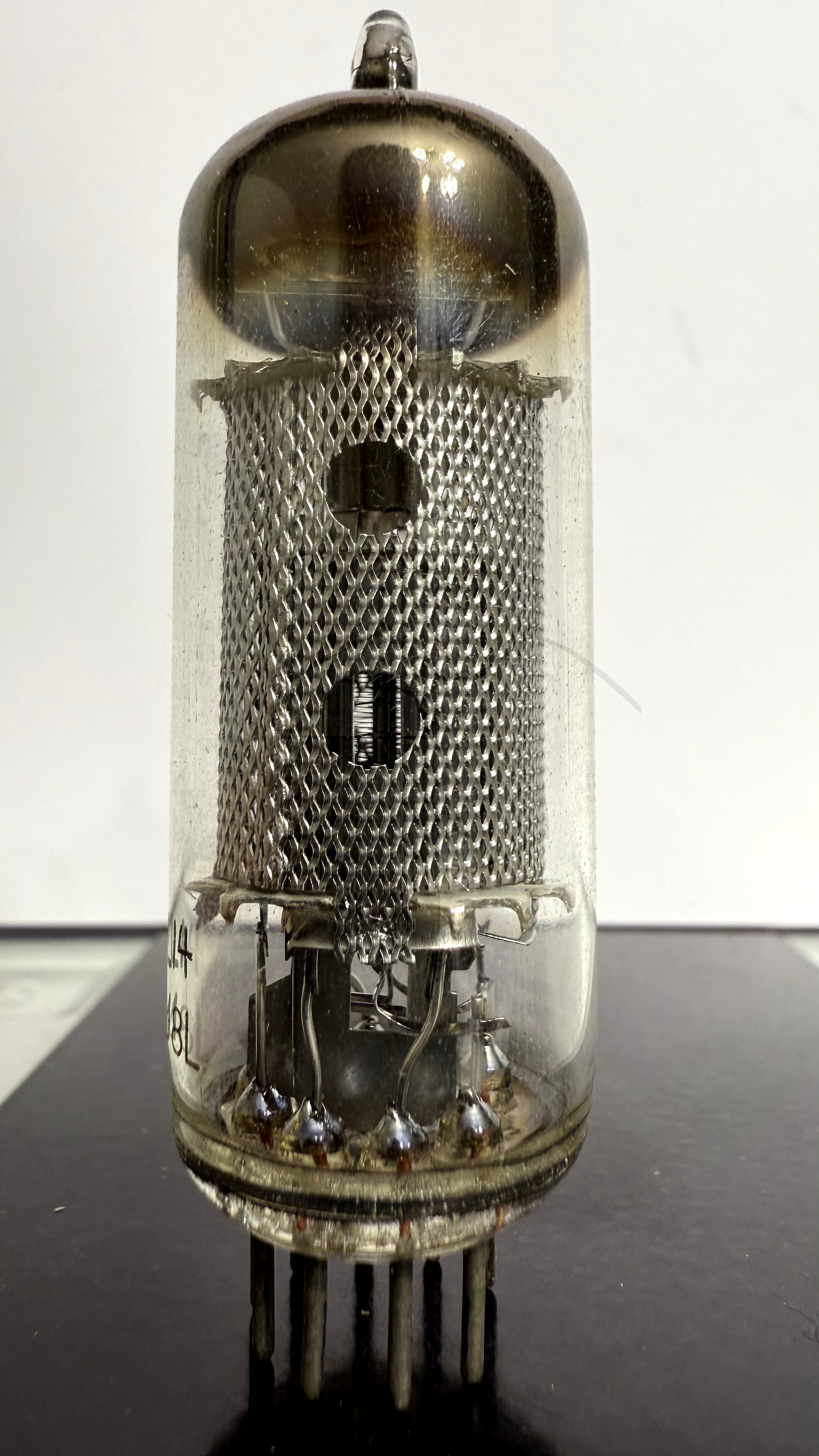

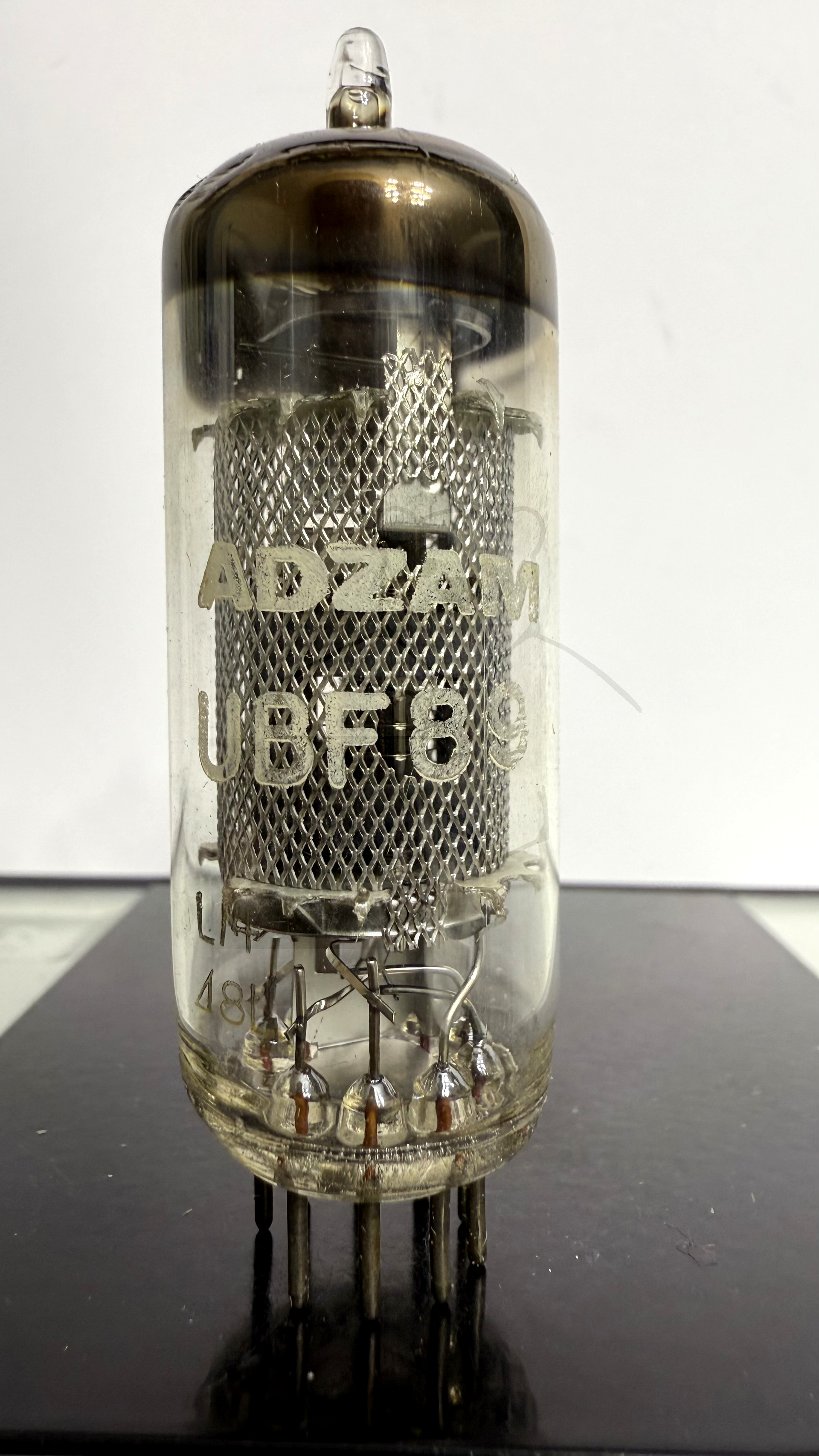

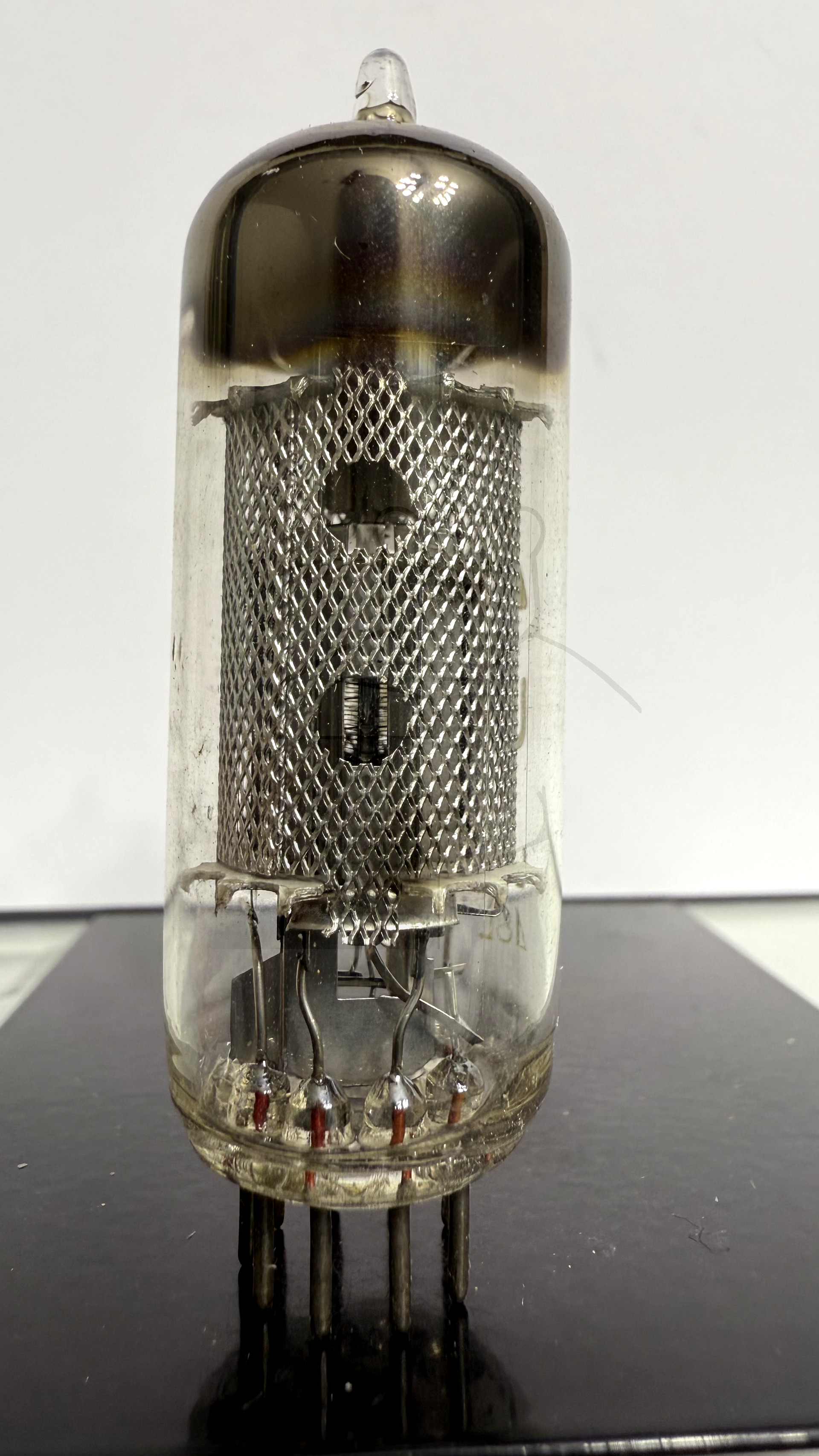

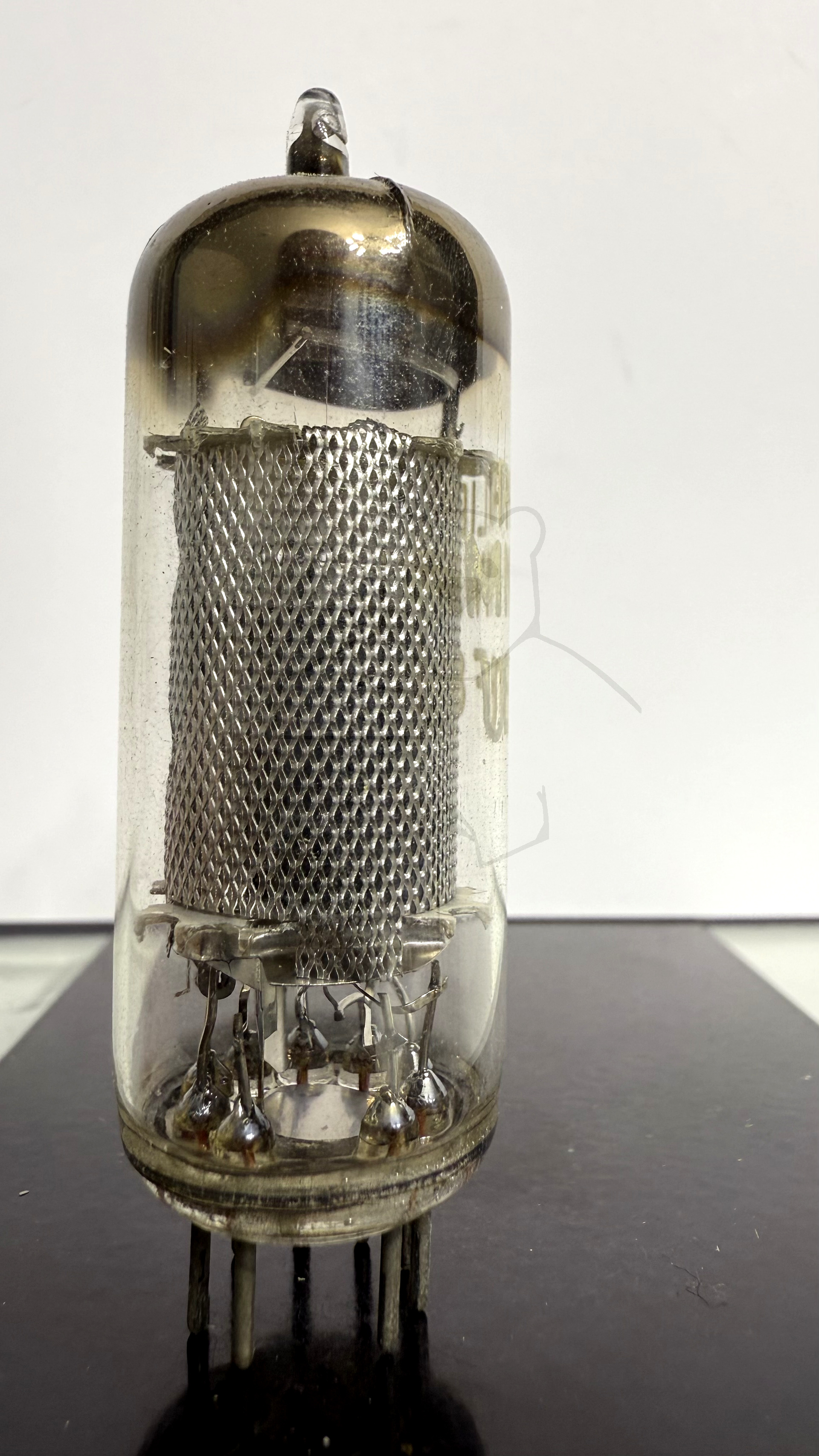

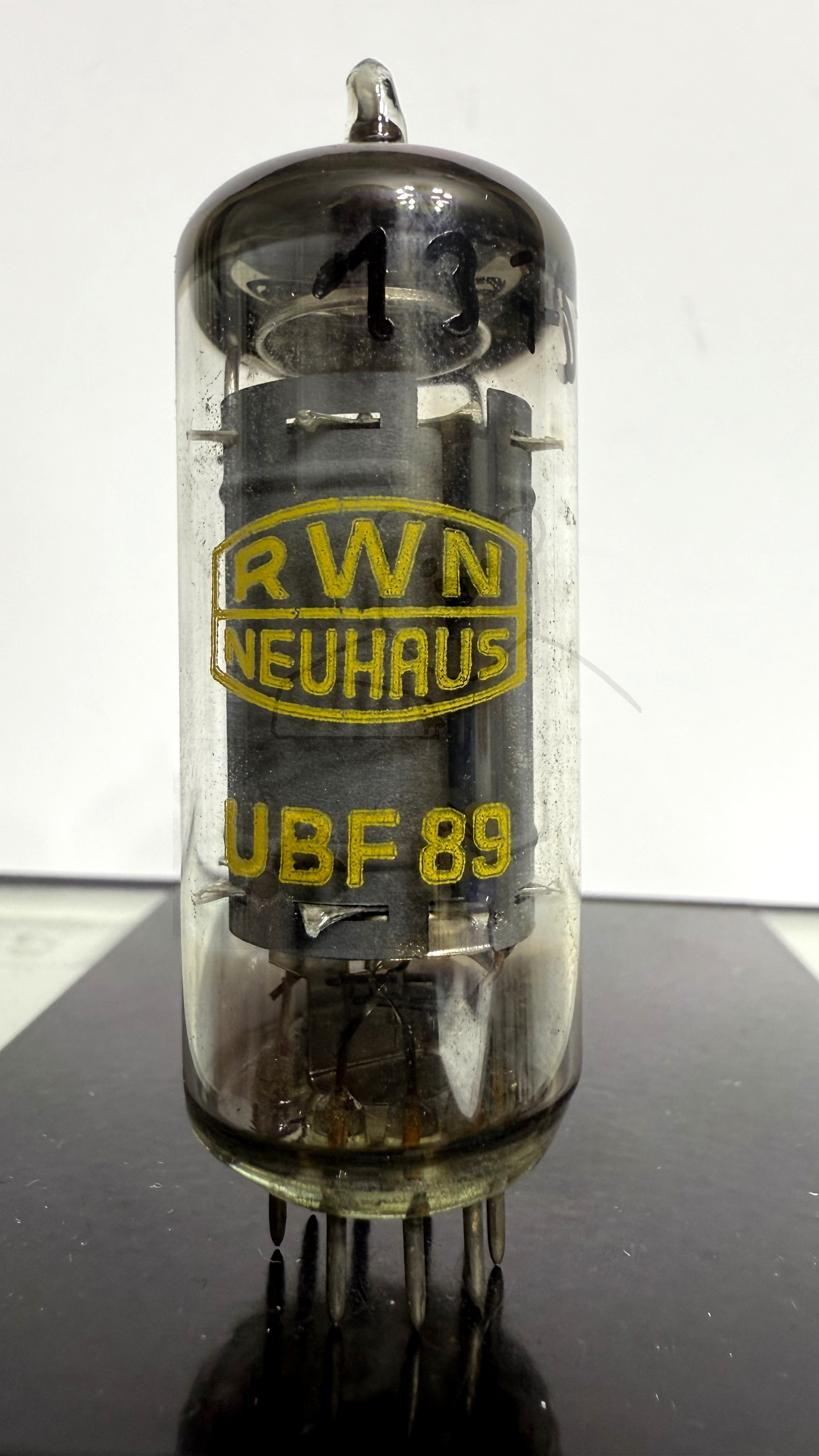

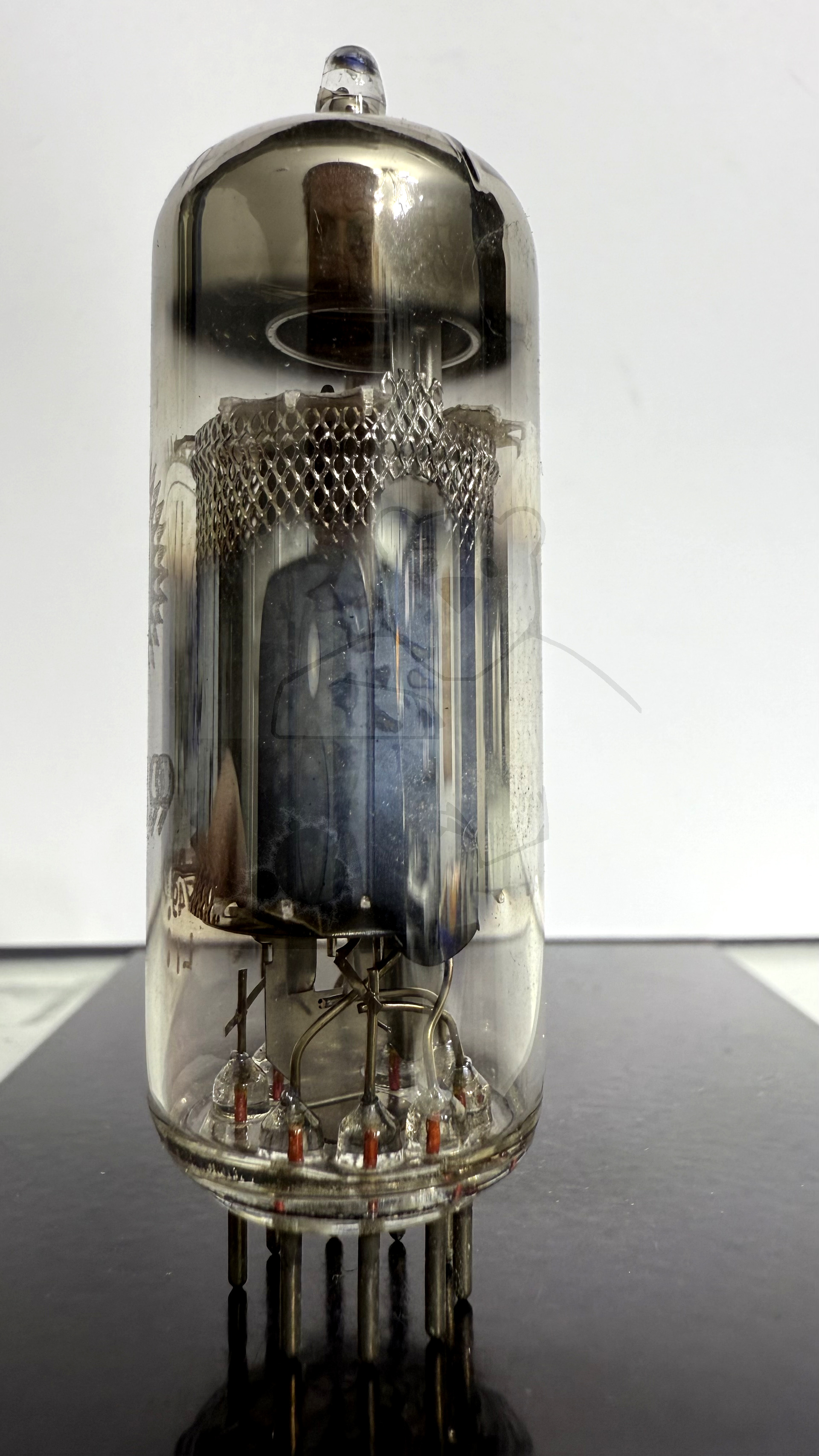

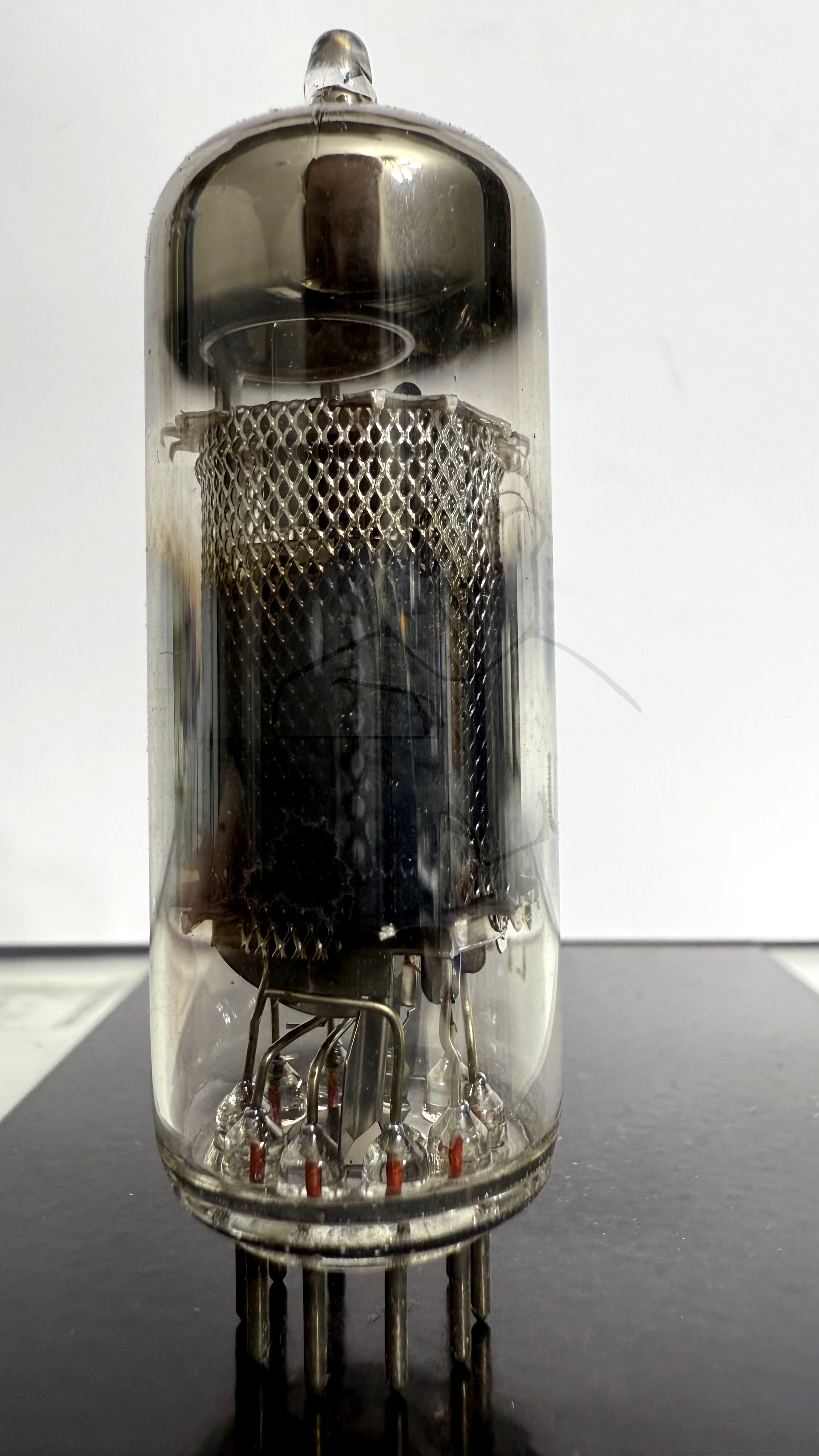

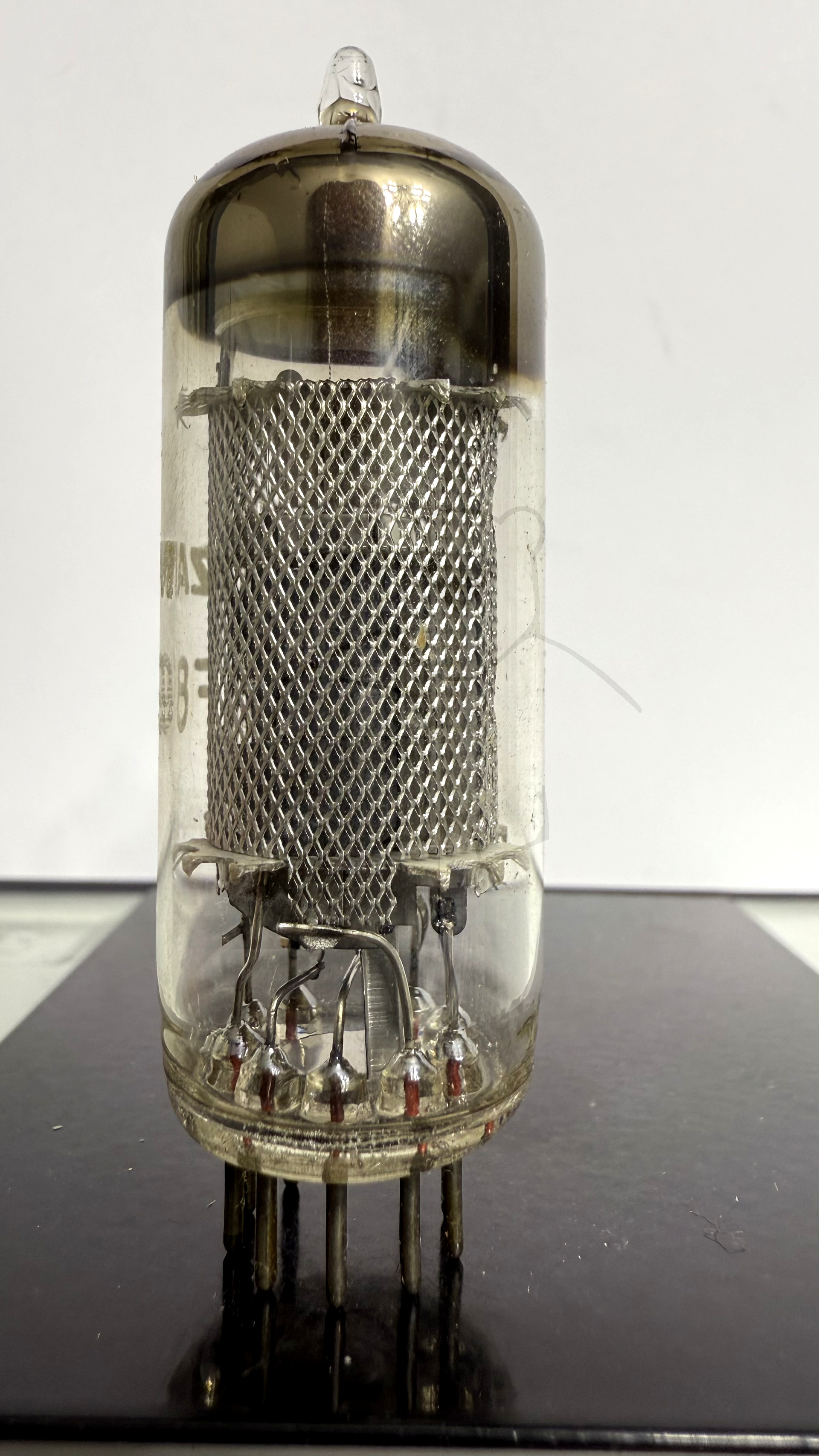

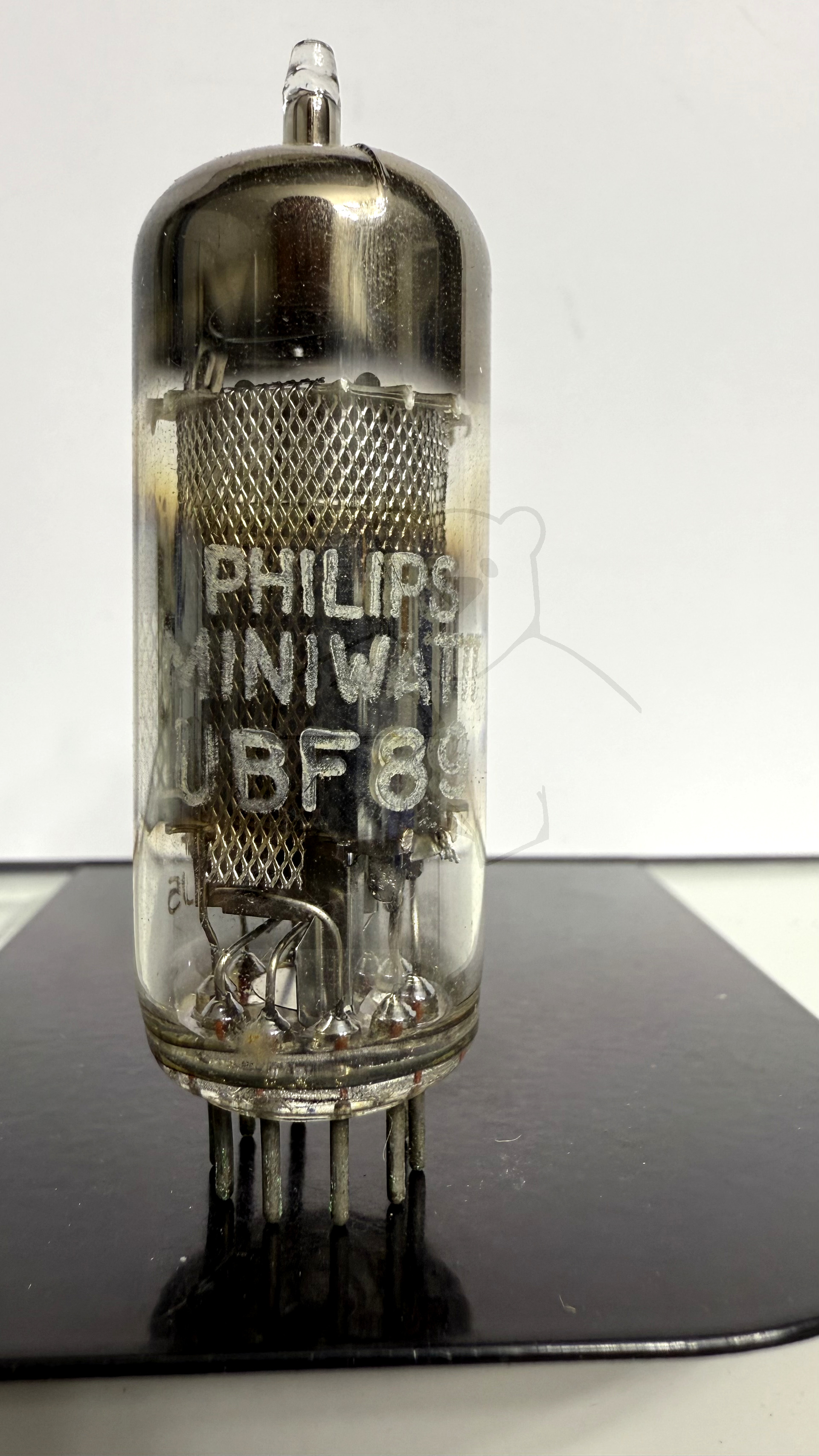

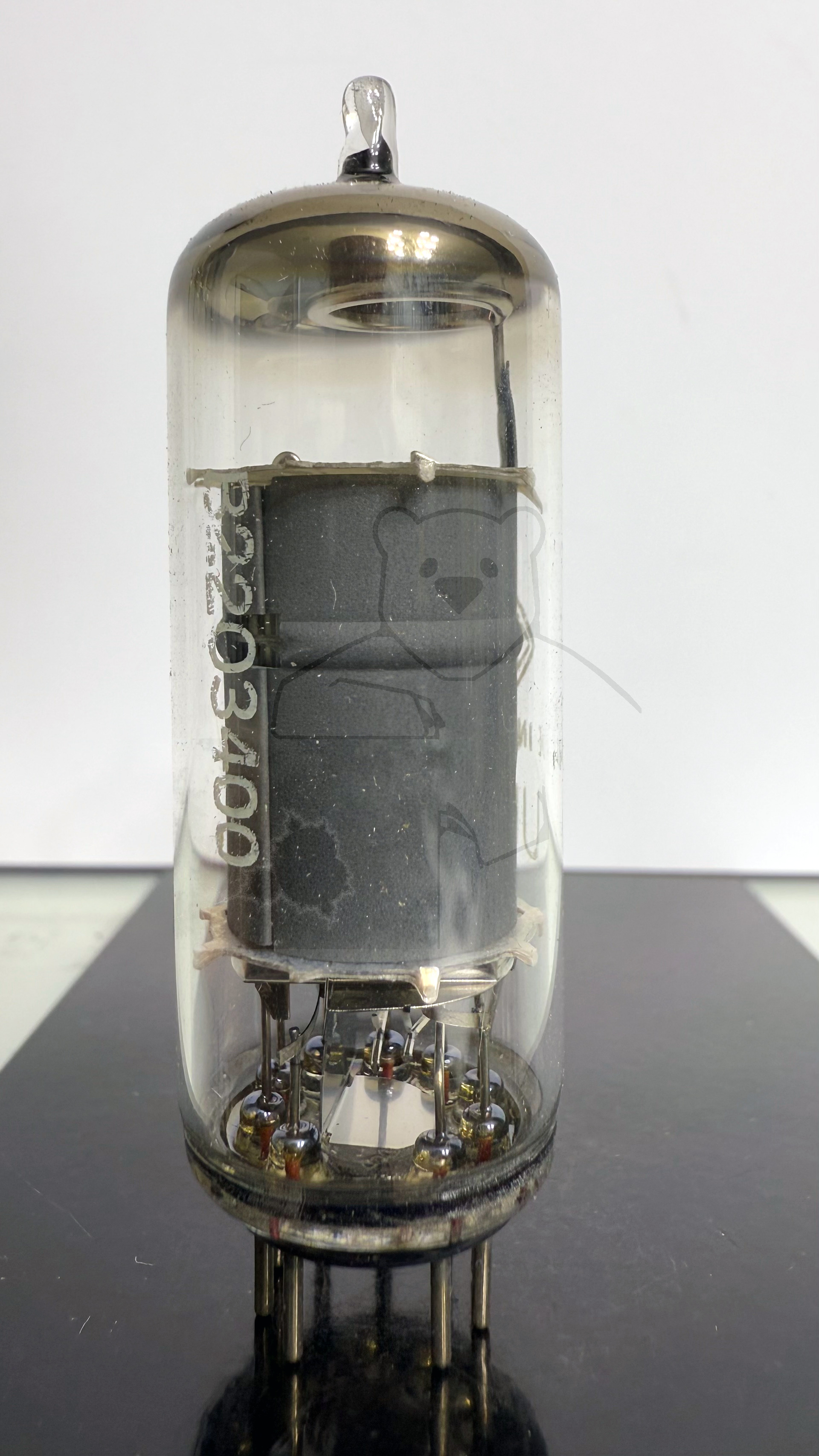

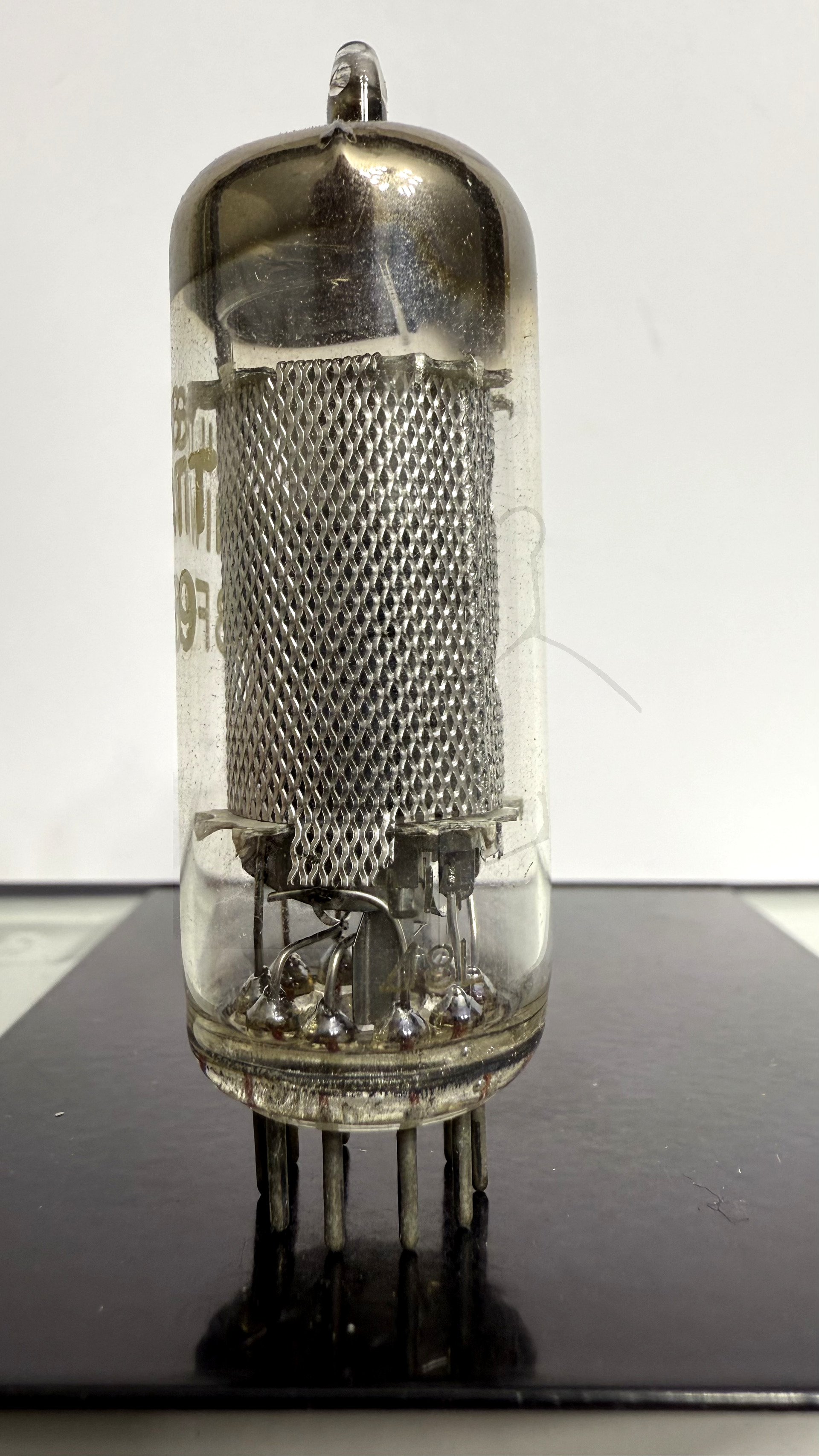

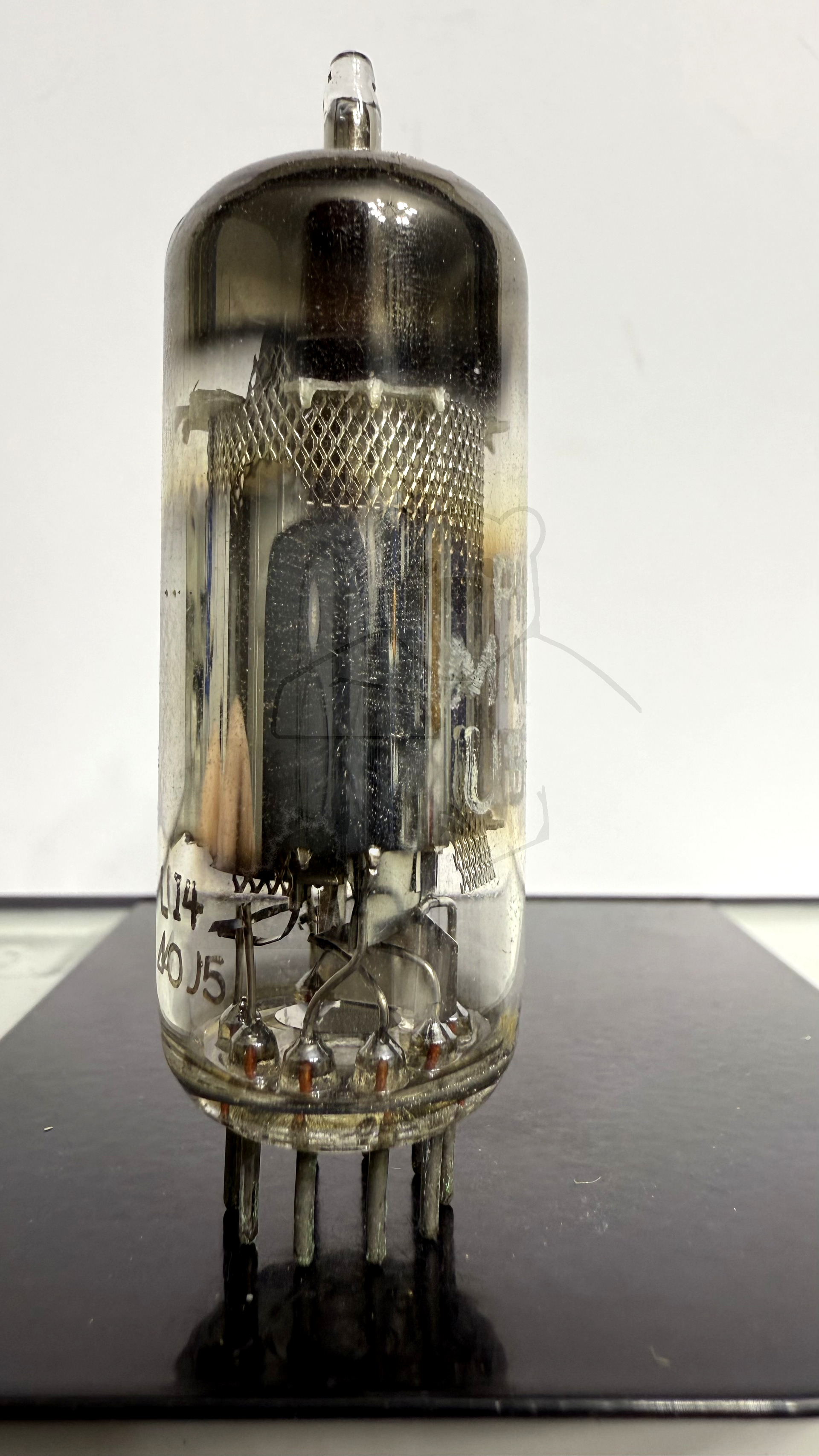

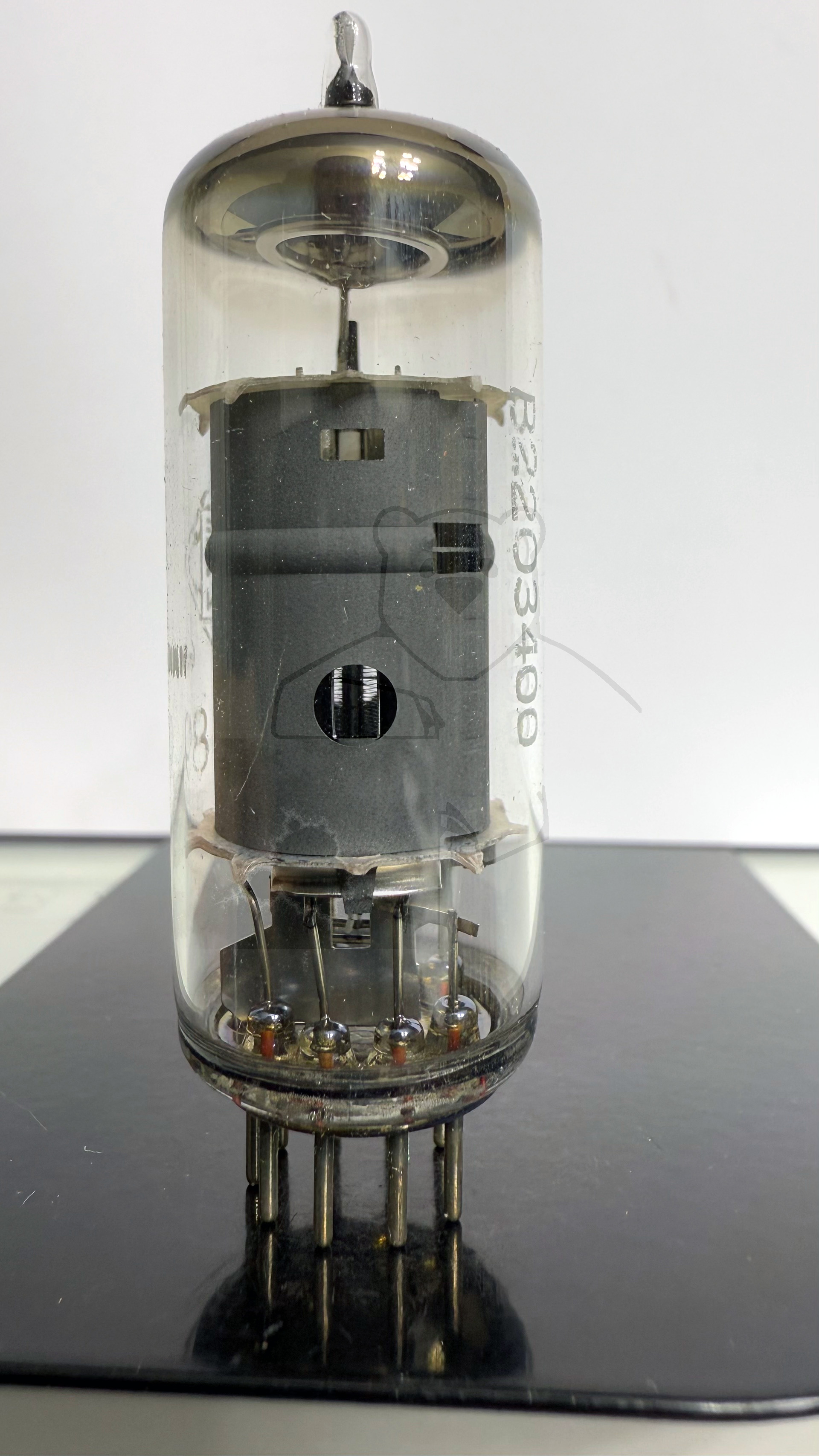

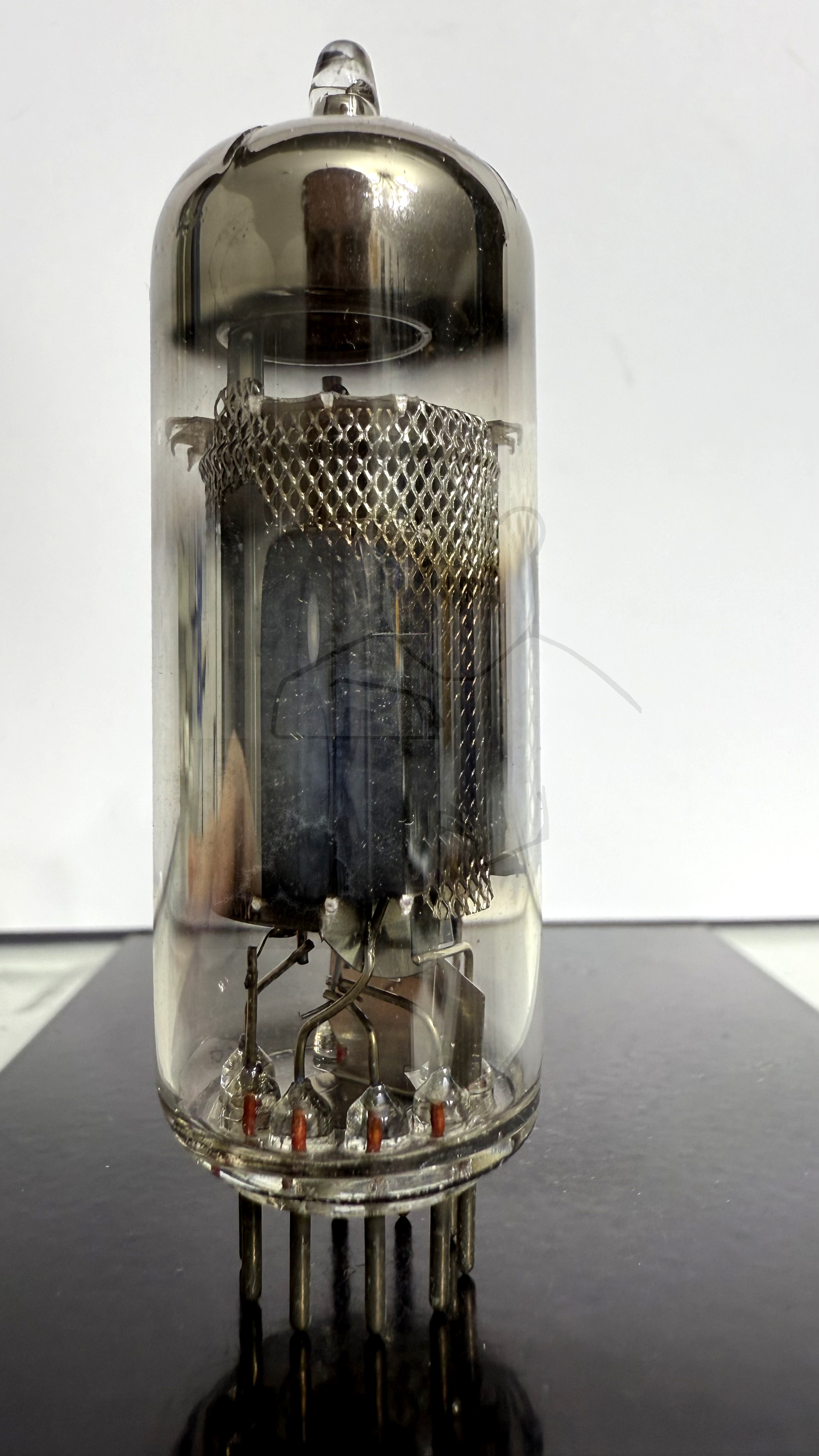

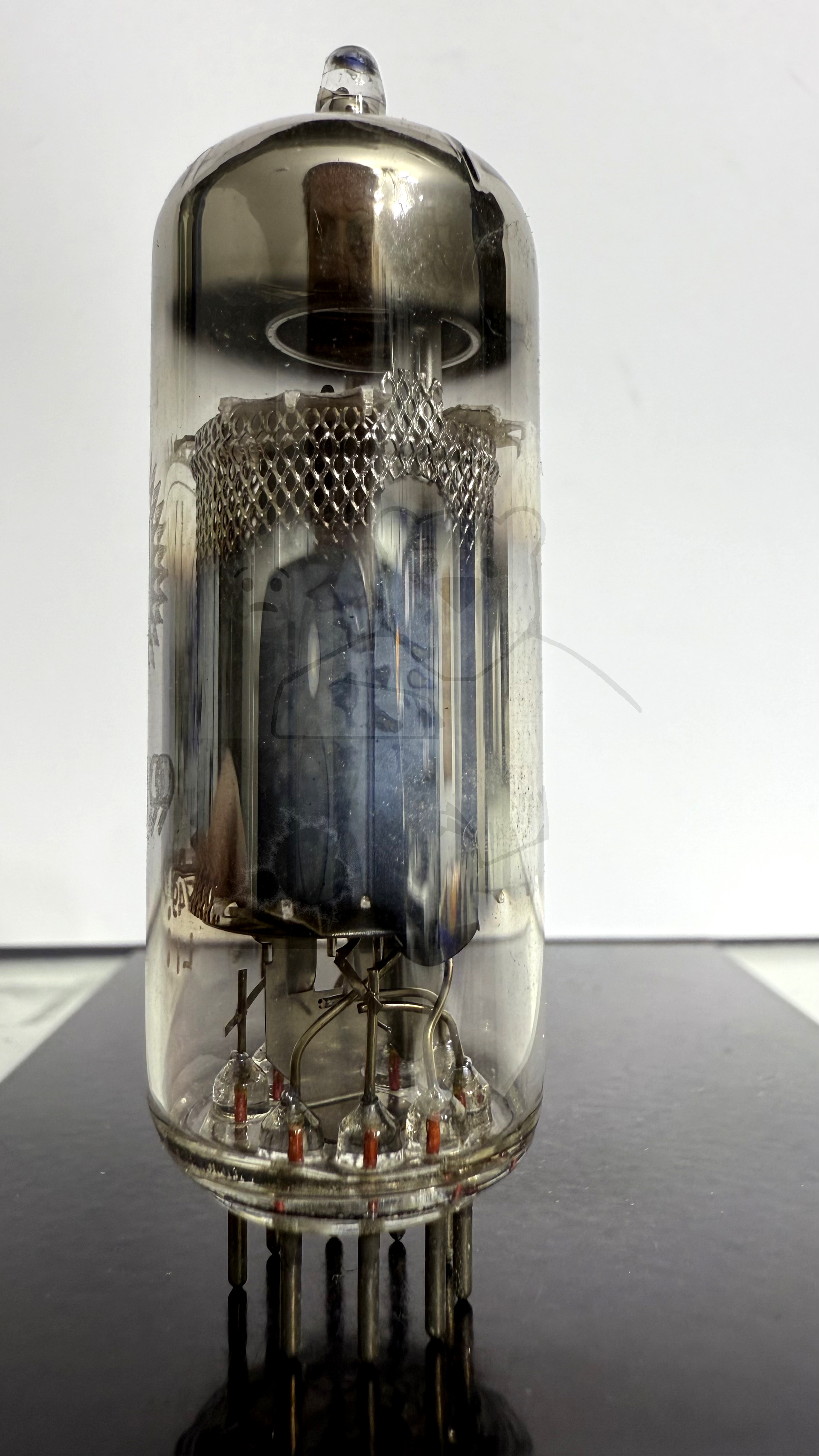

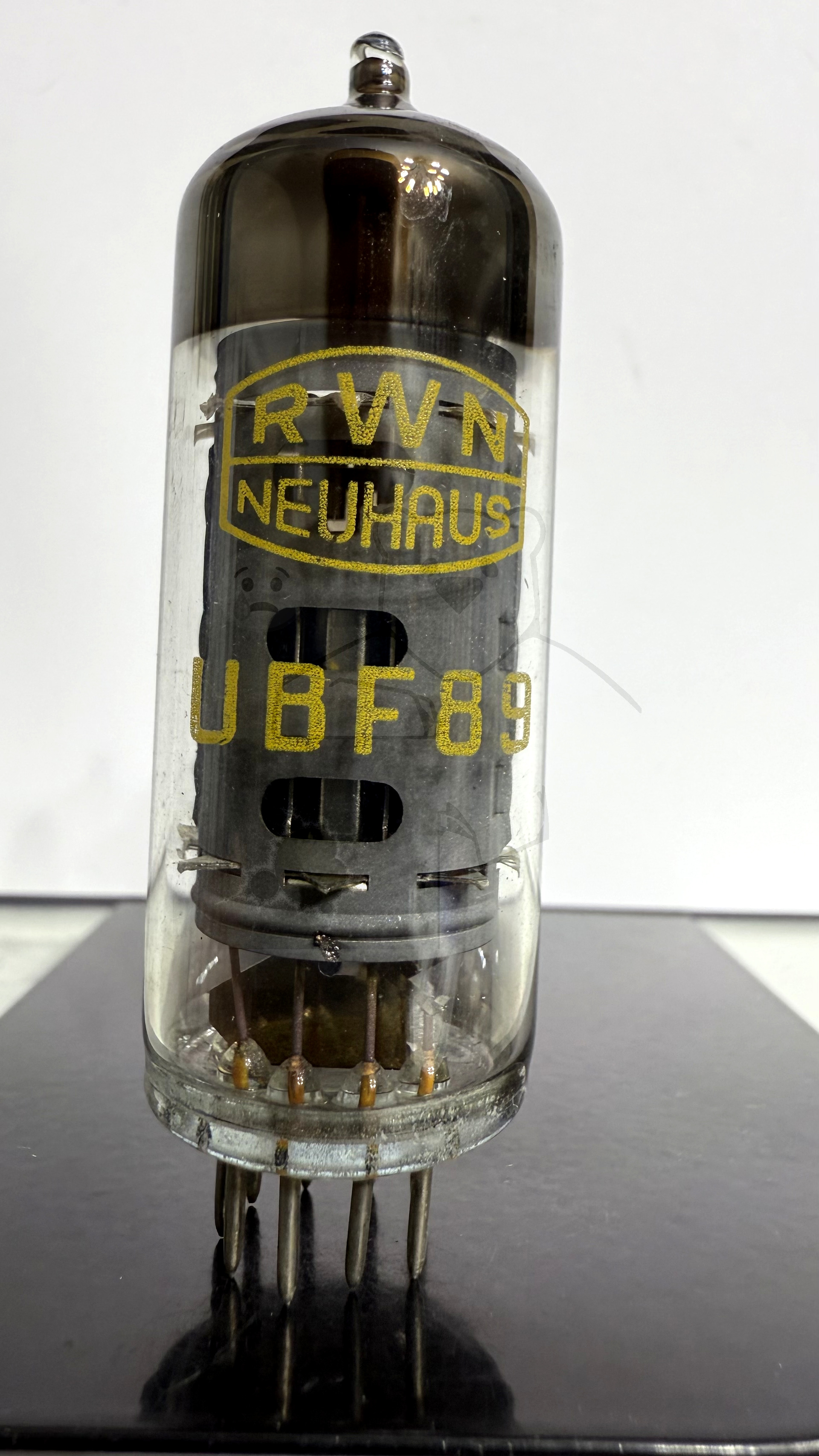

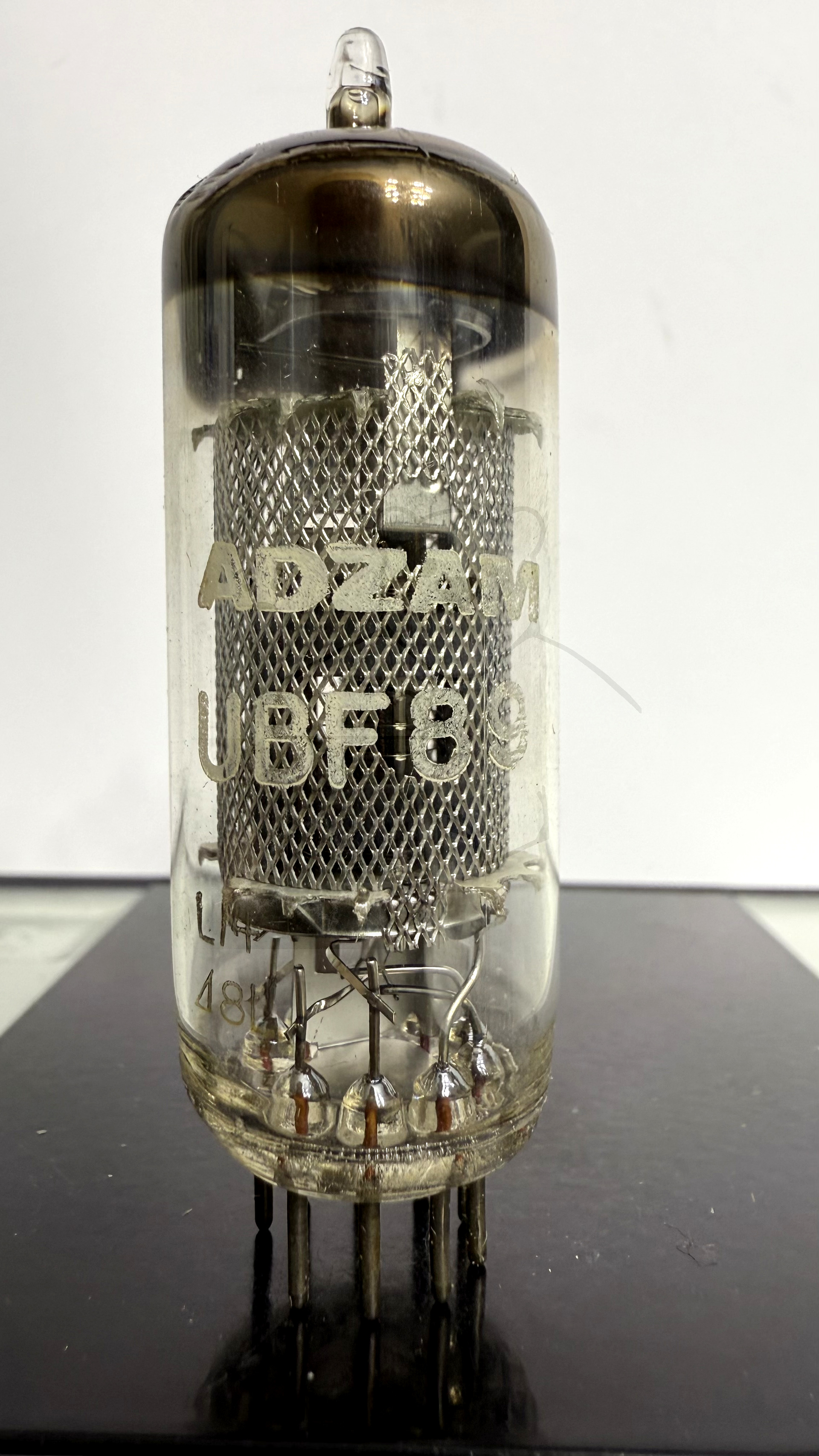

Daten und Bilder der Röhre: UBF89

🔎 Beschreibung der Röhre: UBF89

Name	UBF89
Vergleichsname	19FL8
Heizspannung (Volt)	19
Heizstrom (Ampère)	0,1
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen
Letzte Änderung	11.06.2018 19:52:06

🔎 Beschreibung der Systeme für die Röhre: UBF89

	System 1	System 2
Kathode	3	3
Gitter 1	2
Gitter 2	1
Gitter 3	9
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	6	7
Anode 2		8
Leuchtschirm
Heizung	4, 5	4, 5
Abschirmung	3	3
Funktion	→ Hochfrequenzverstaerker, Pentode	→ Demodulator, Hochfrequenz

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der UBF89

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: UBF89
Datenblatt UBF89 La Radiotechnique [www.tubedata.info].pdf (55 kB)
Datenblatt UBF89 Lamina [www.tubedata.info].pdf (1667 kB)
Datenblatt UBF89 Mazda Belvu [www.tubedata.info].pdf (58 kB)
Datenblatt UBF89 Philips Version 1 [www.tubedata.info].pdf (573 kB)
Datenblatt UBF89 Philips Version 2 [www.tubedata.info].pdf (63 kB)
Datenblatt UBF89 Telefunken Handbuch der Rundfunk Roehren Band 3.pdf (1380 kB)
Datenblatt UBF89 Telefunken.pdf (95 kB)
Pruefkarte UBF80 UBF89 - Funke W19 Roehrenpruefer.pdf (149 kB)
Pruefkarte UBF89 - Funke W19 Roehrenpruefer.pdf (152 kB)
Pruefkarte UBF89 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (185 kB)
Pruefkarte UBF89 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (202 kB)
