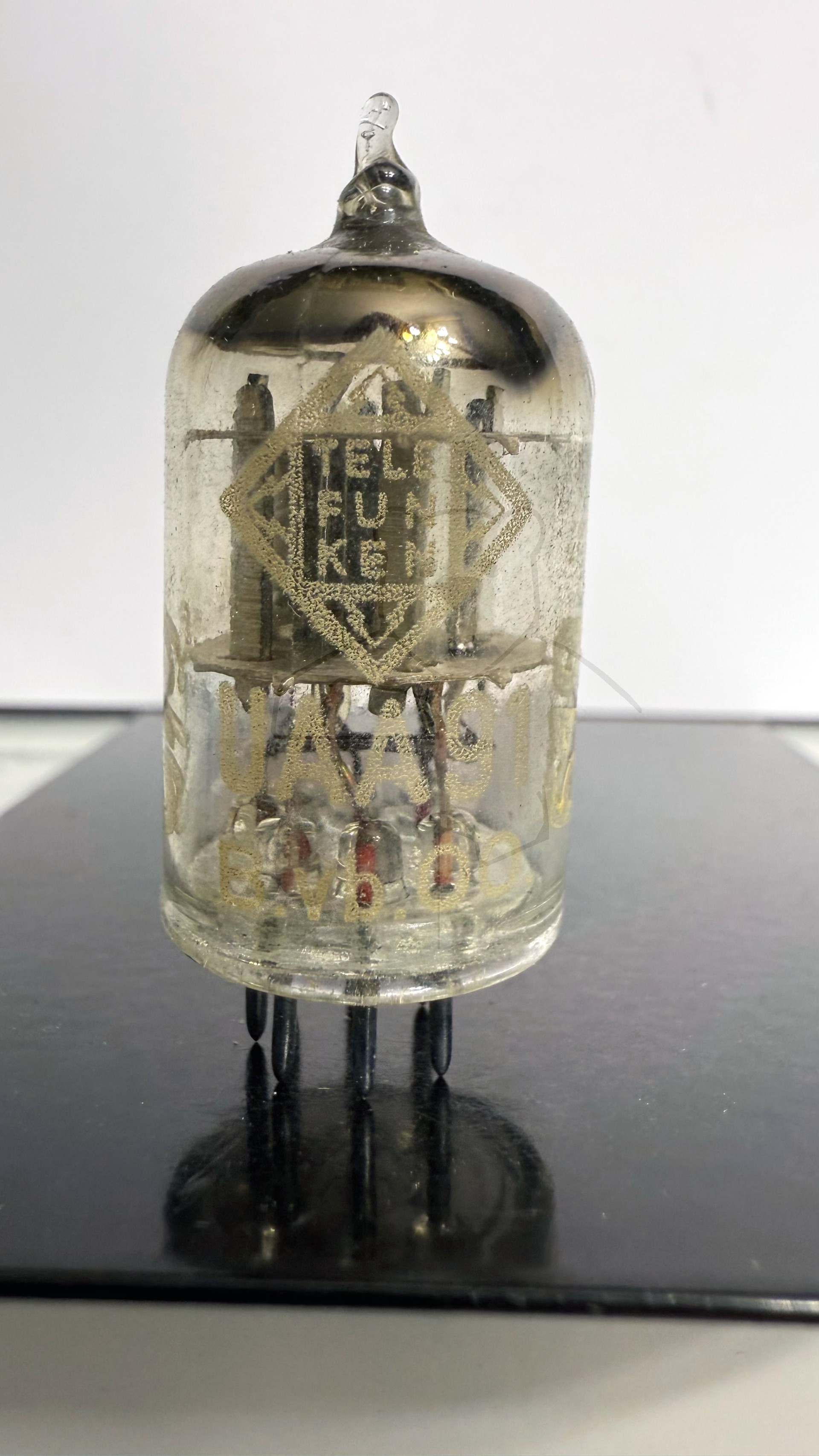

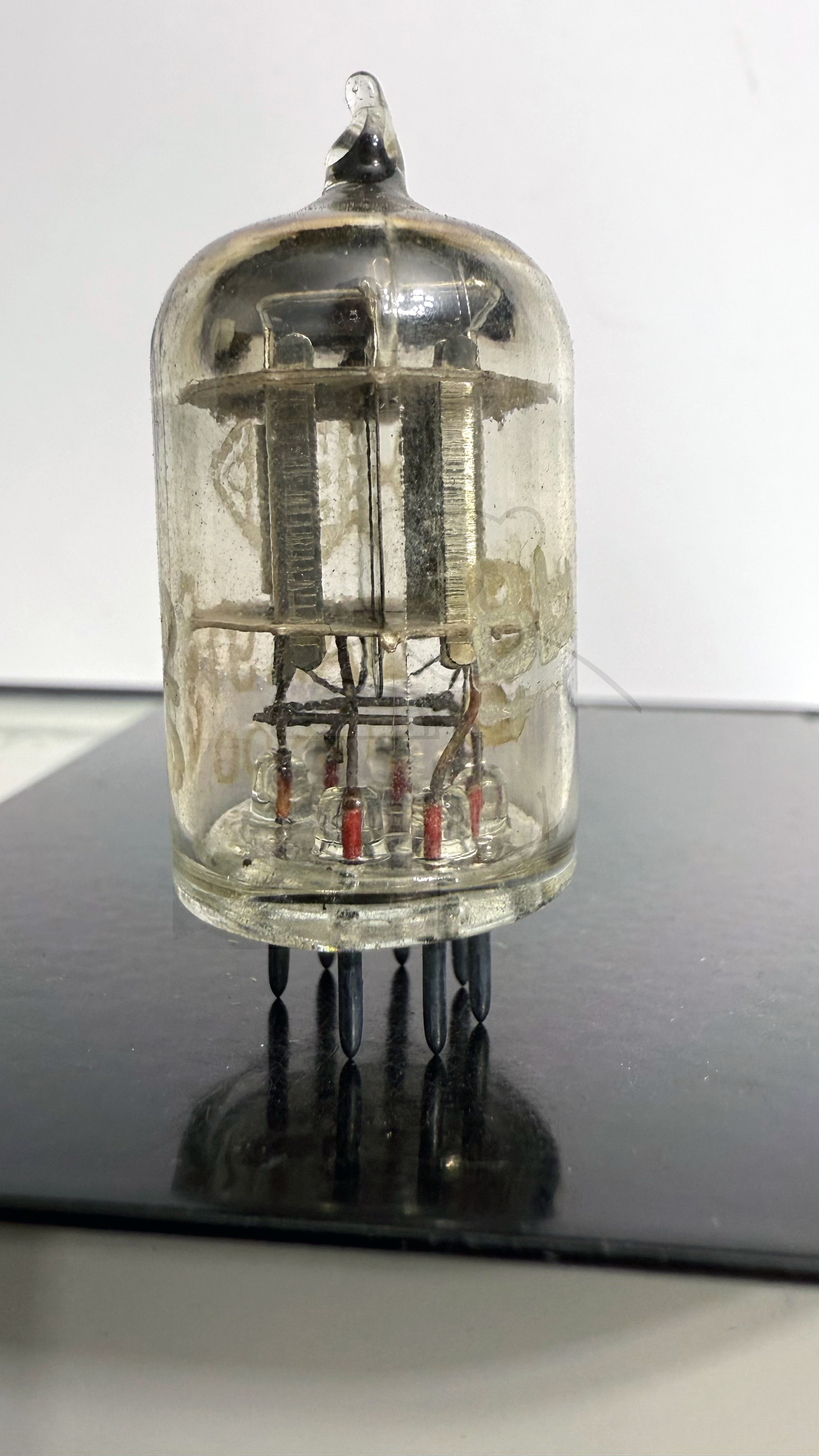

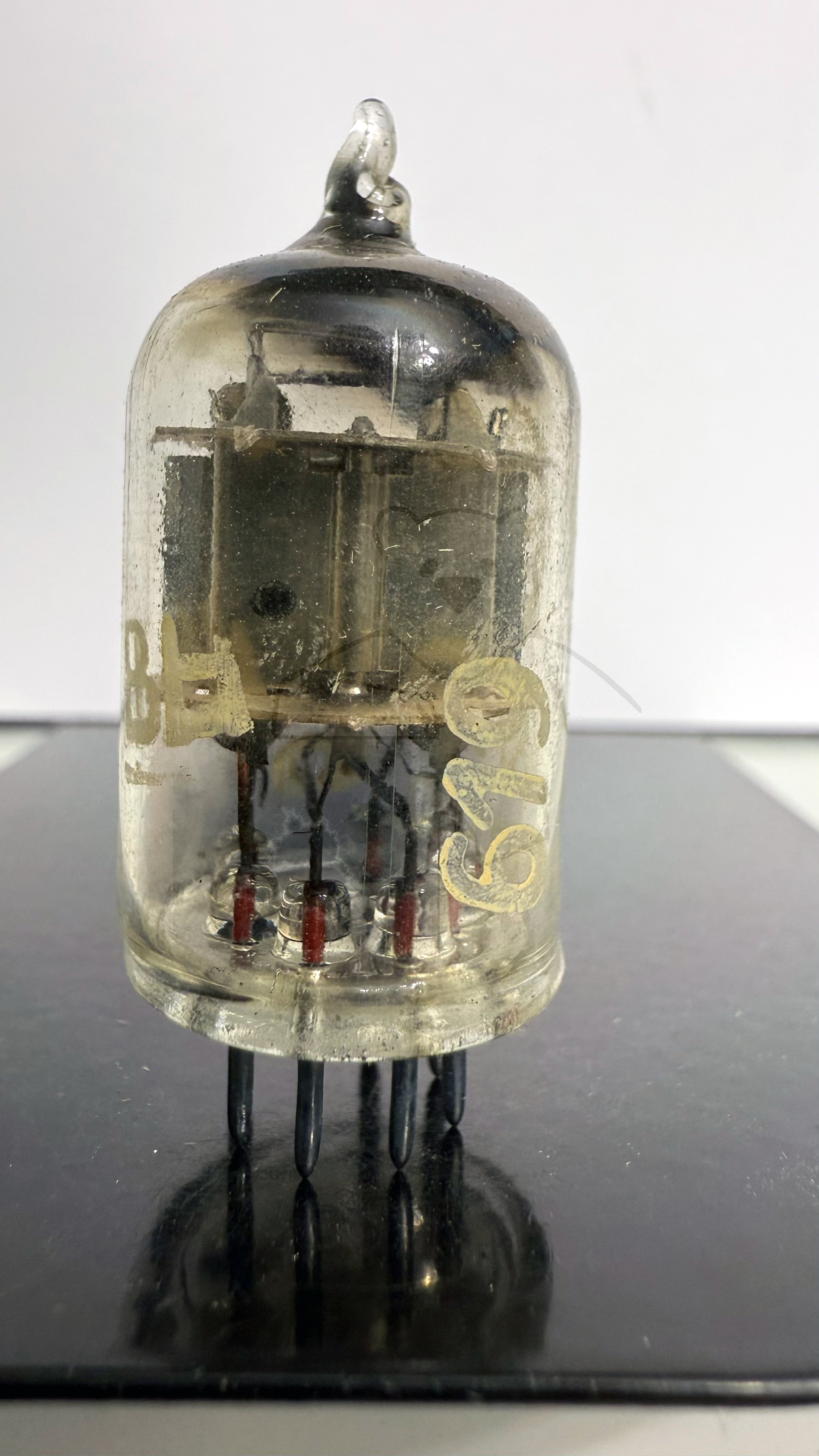

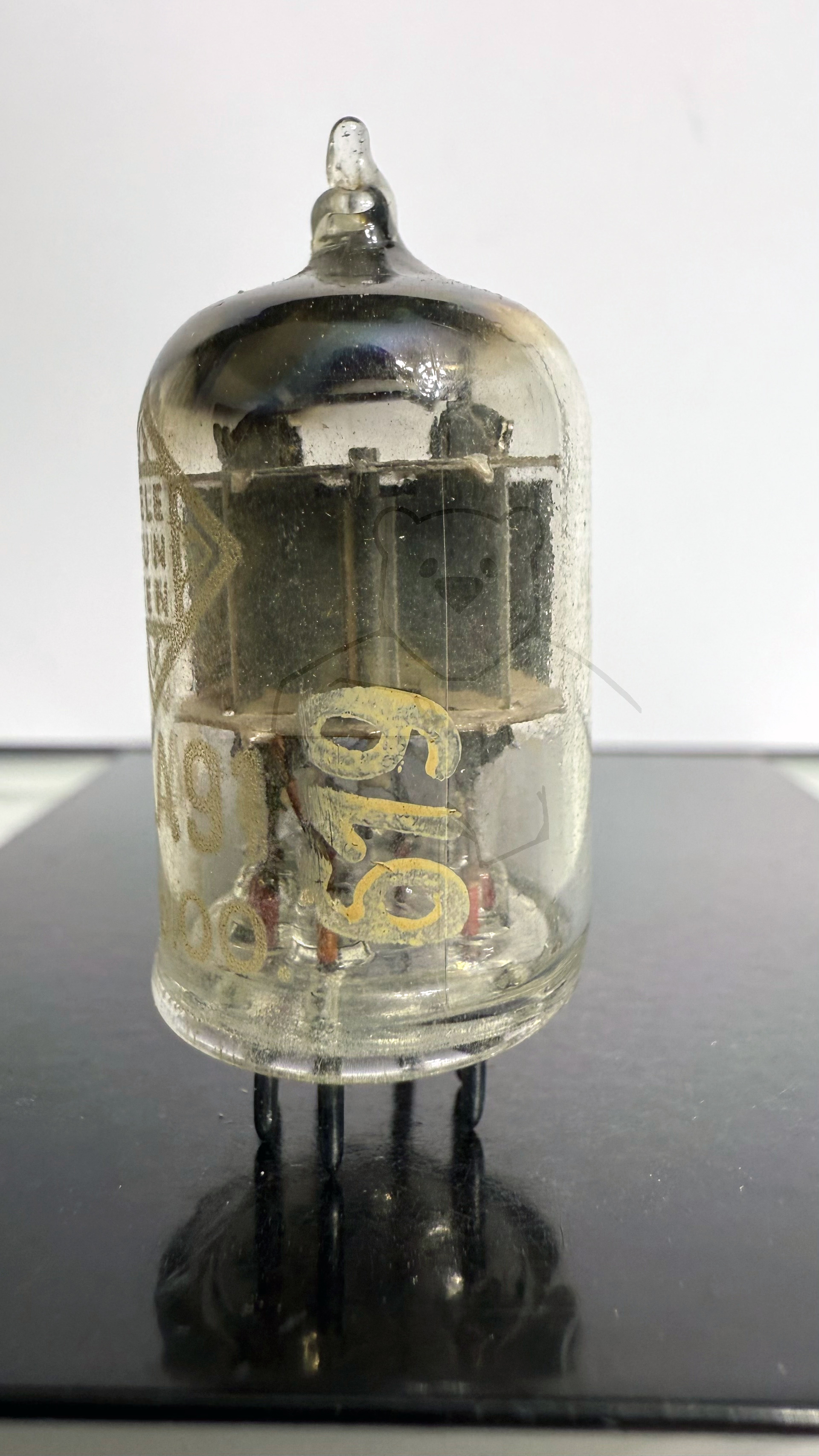

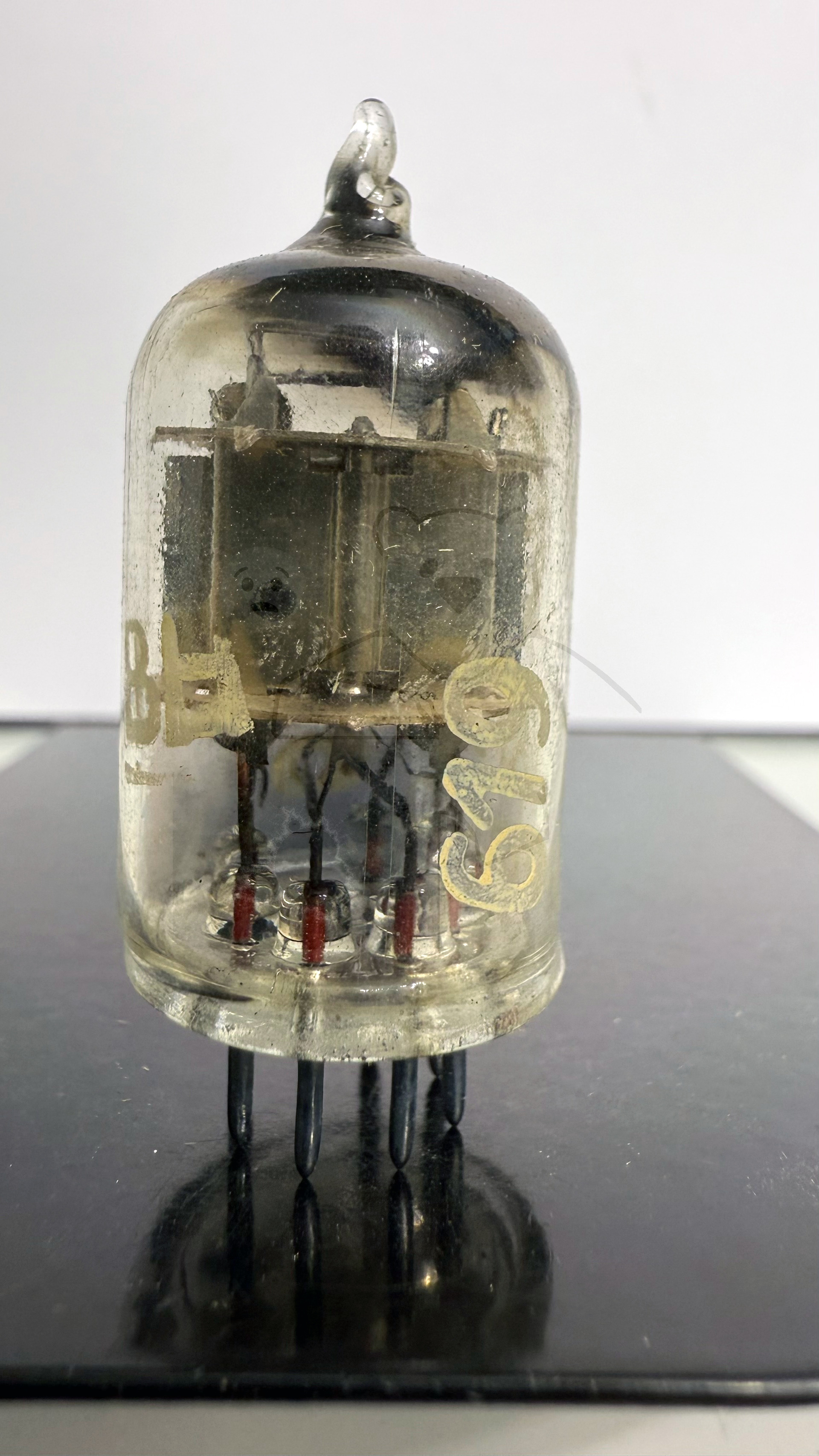

Daten und Bilder der Röhre: UAA91

🔎 Beschreibung der Röhre: UAA91

Name	UAA91
Vergleichsname
Heizspannung (Volt)	19
Heizstrom (Ampère)	0,1
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Zusätzliche Informationen
Letzte Änderung	22.04.2018 15:28:56

🔎 Beschreibung der Systeme für die Röhre: UAA91

	System 1	System 2
Kathode	1	5
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	7	2
Anode 2
Leuchtschirm
Heizung	3, 4	3, 4
Abschirmung	6	6
Funktion	→ Demodulator, Hochfrequenz	→ Demodulator, Hochfrequenz

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

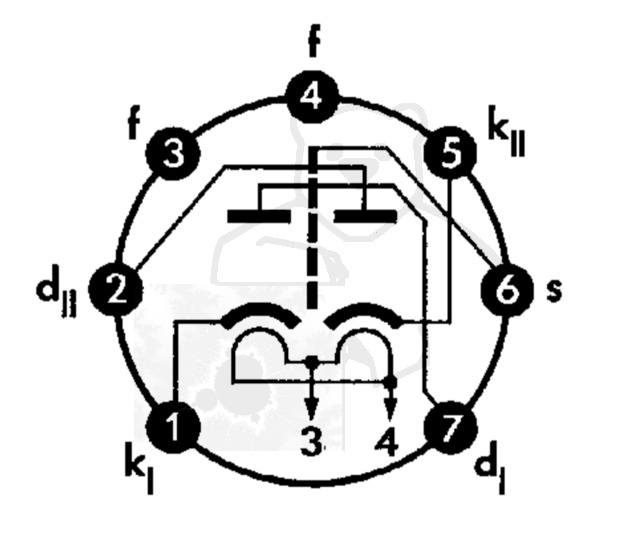

🔎 Sockelschaltung der UAA91

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: UAA91
Datenblatt UAA91 Telefunken Handbuch der Rundfunk Roehren Band 3.pdf (1074 kB)
Pruefkarte UAA91 - Funke W19 Roehrenpruefer.pdf (132 kB)
Pruefkarte UAA91 - Neuberger RPM370 Roehrenmessgeraet.pdf (200 kB)
