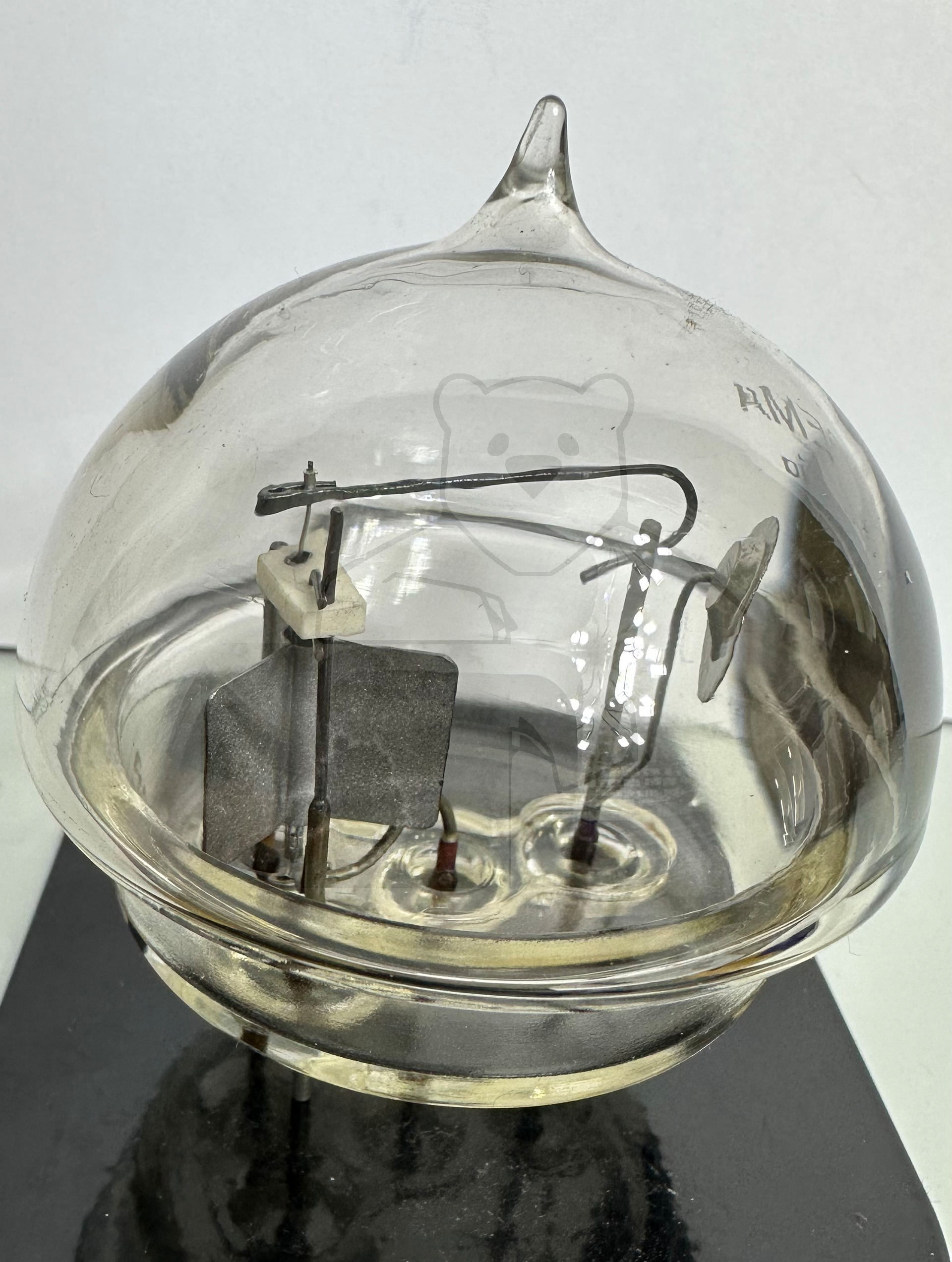

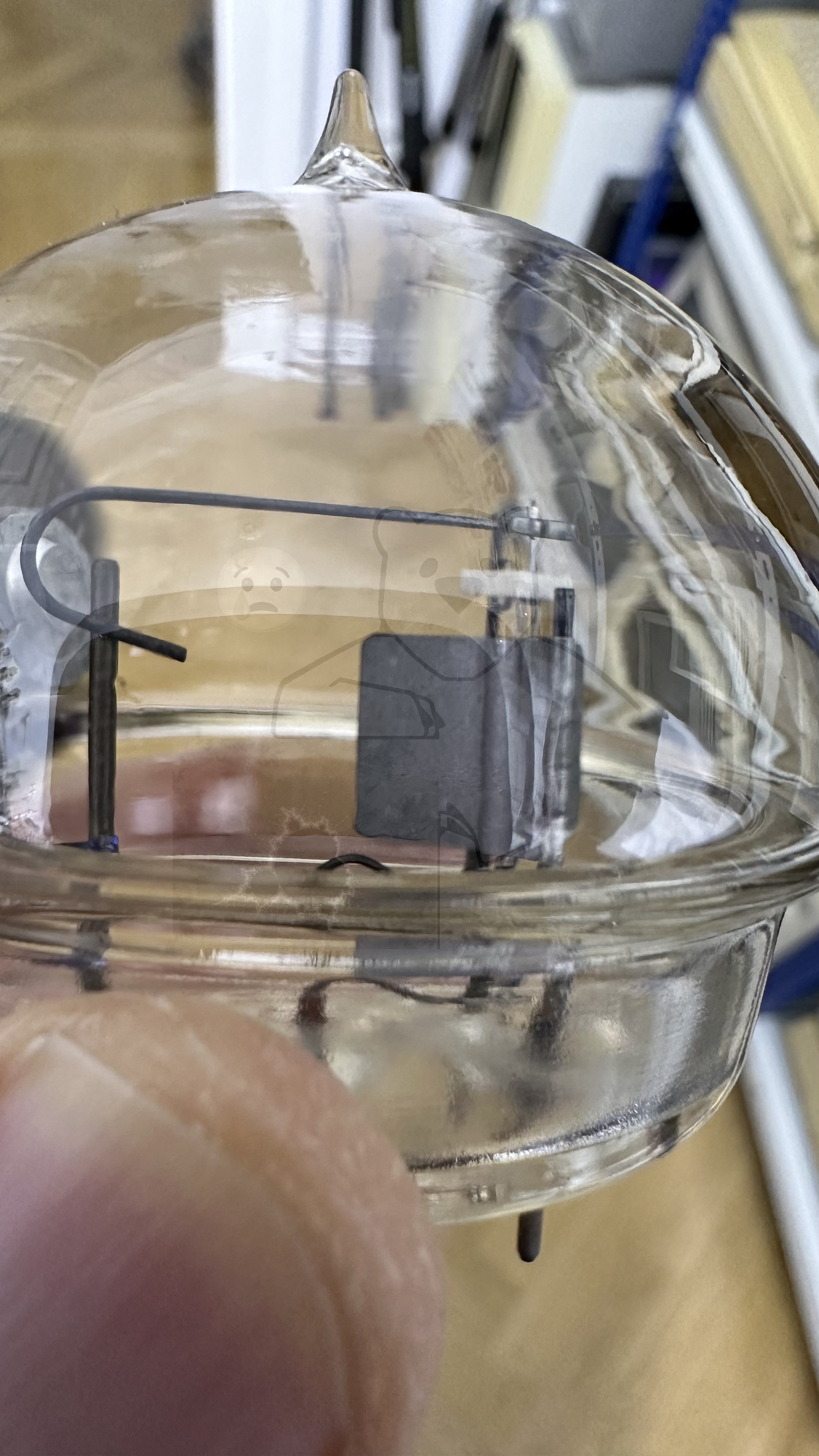

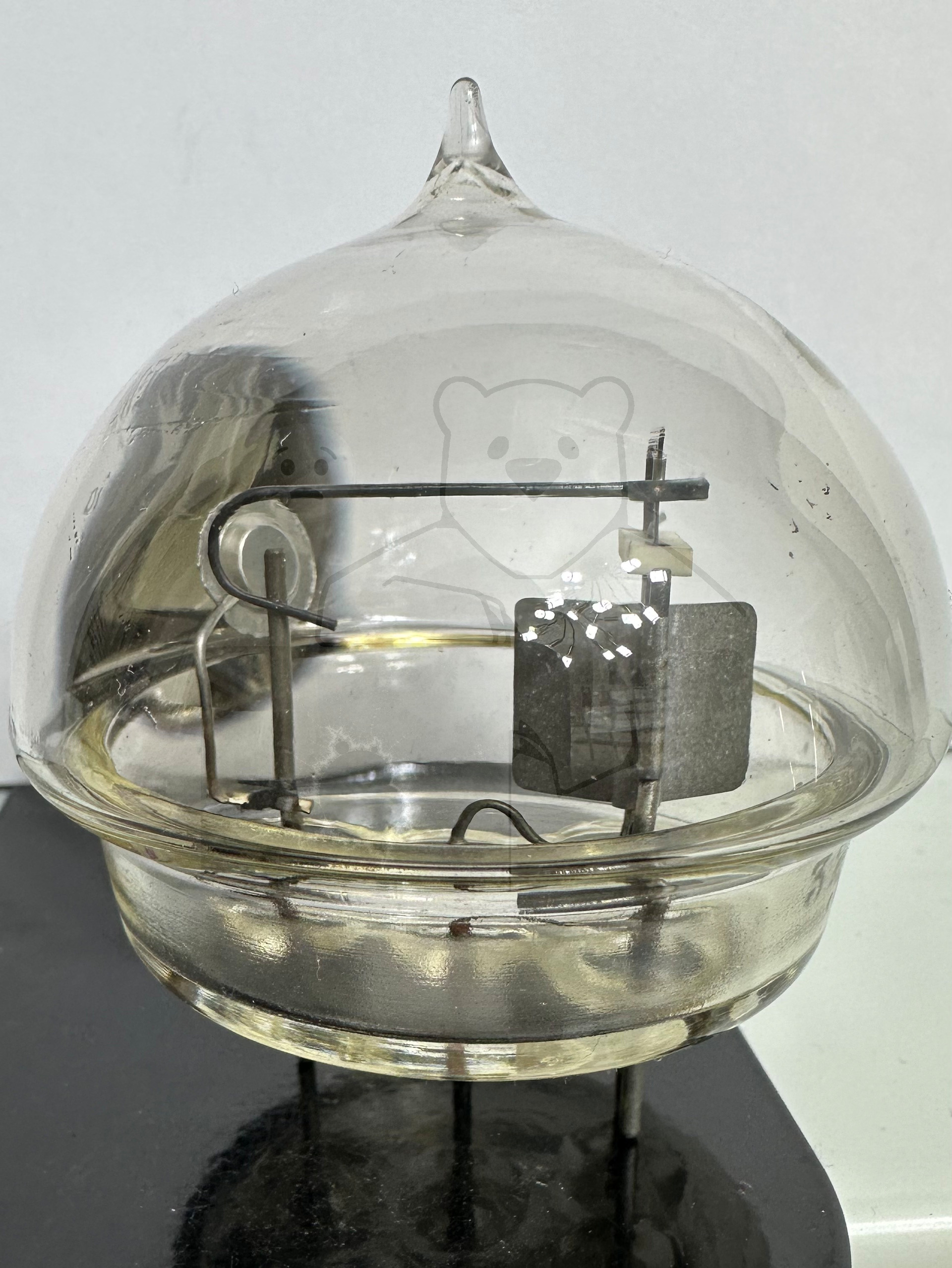

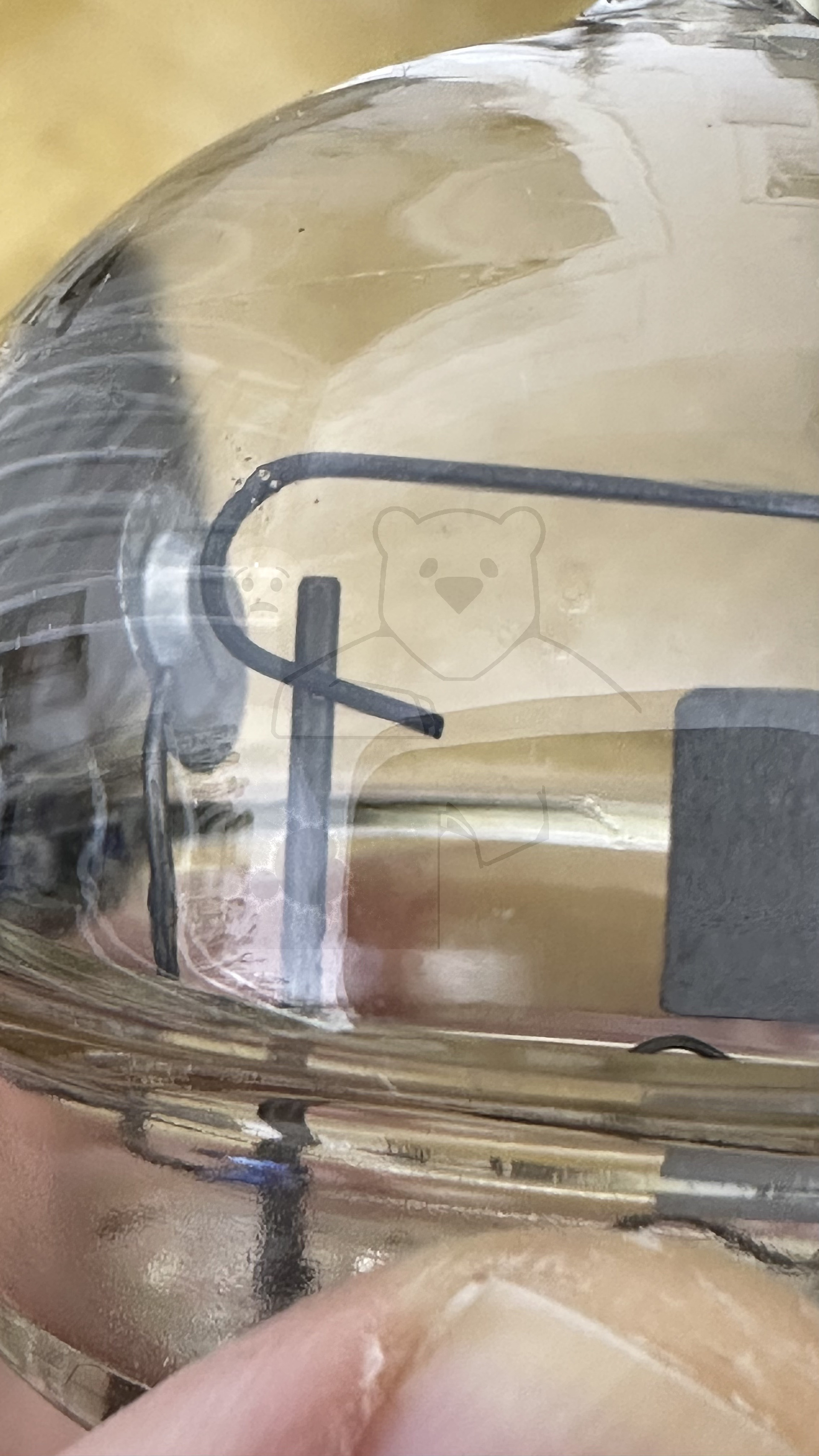

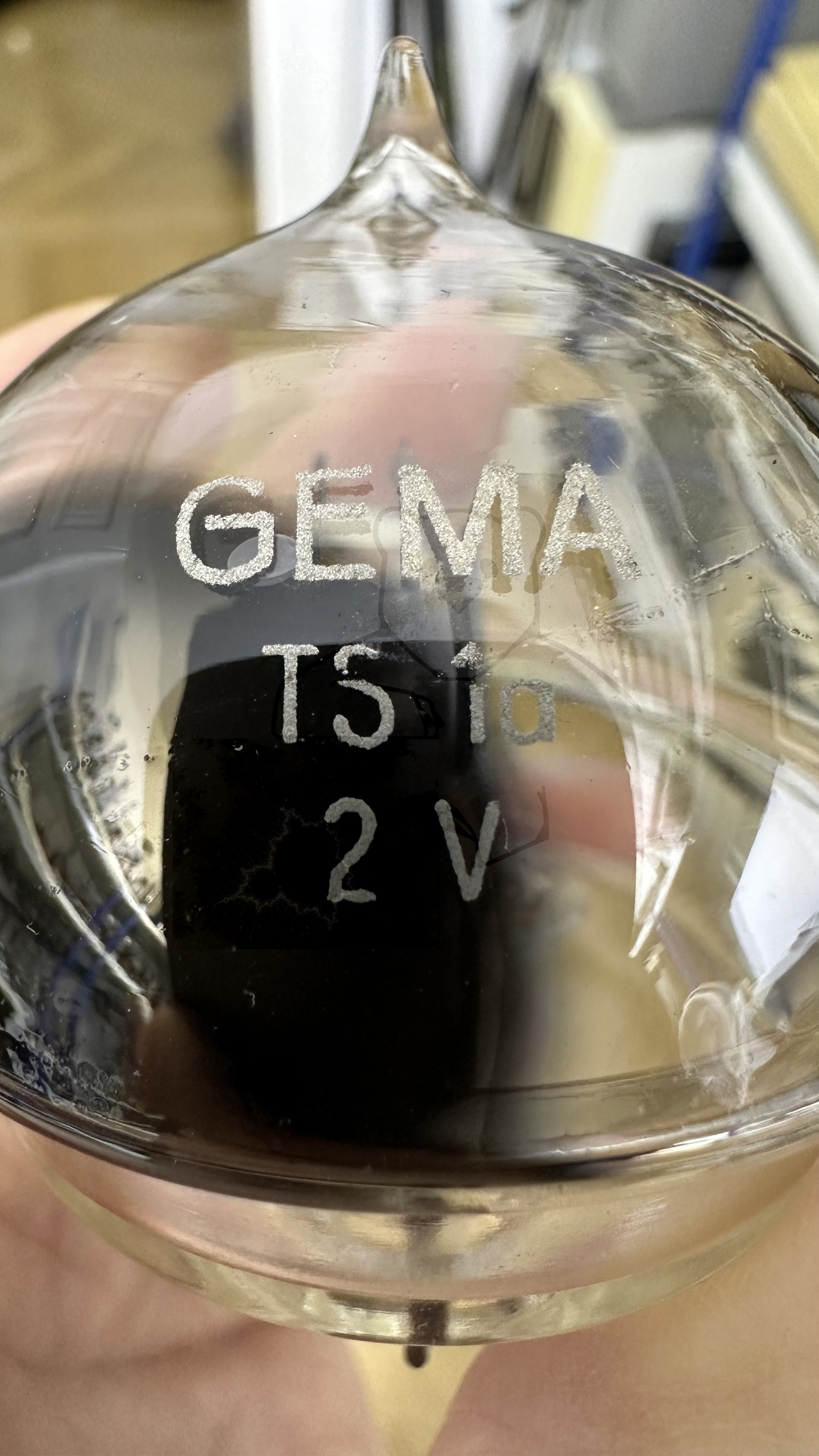

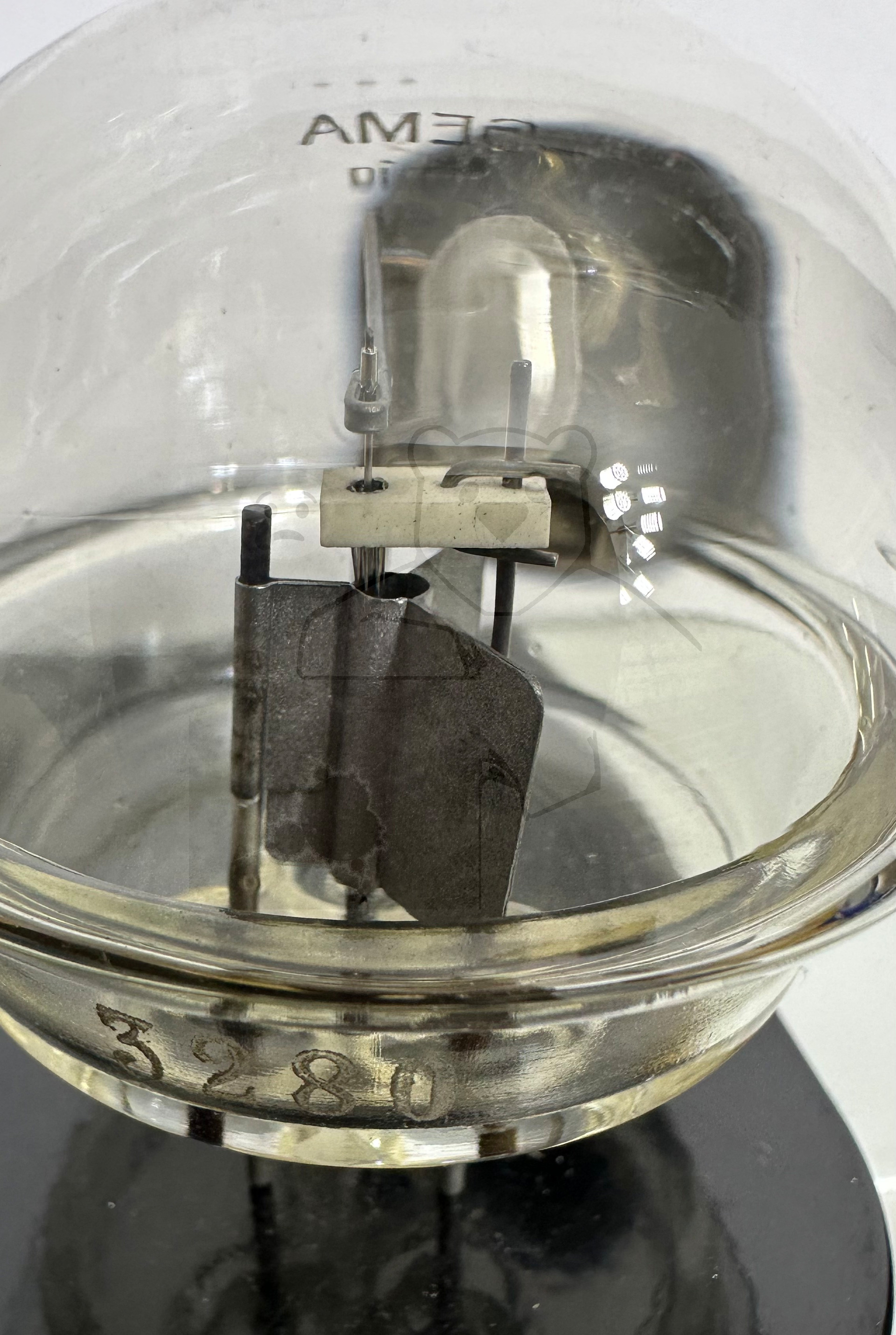

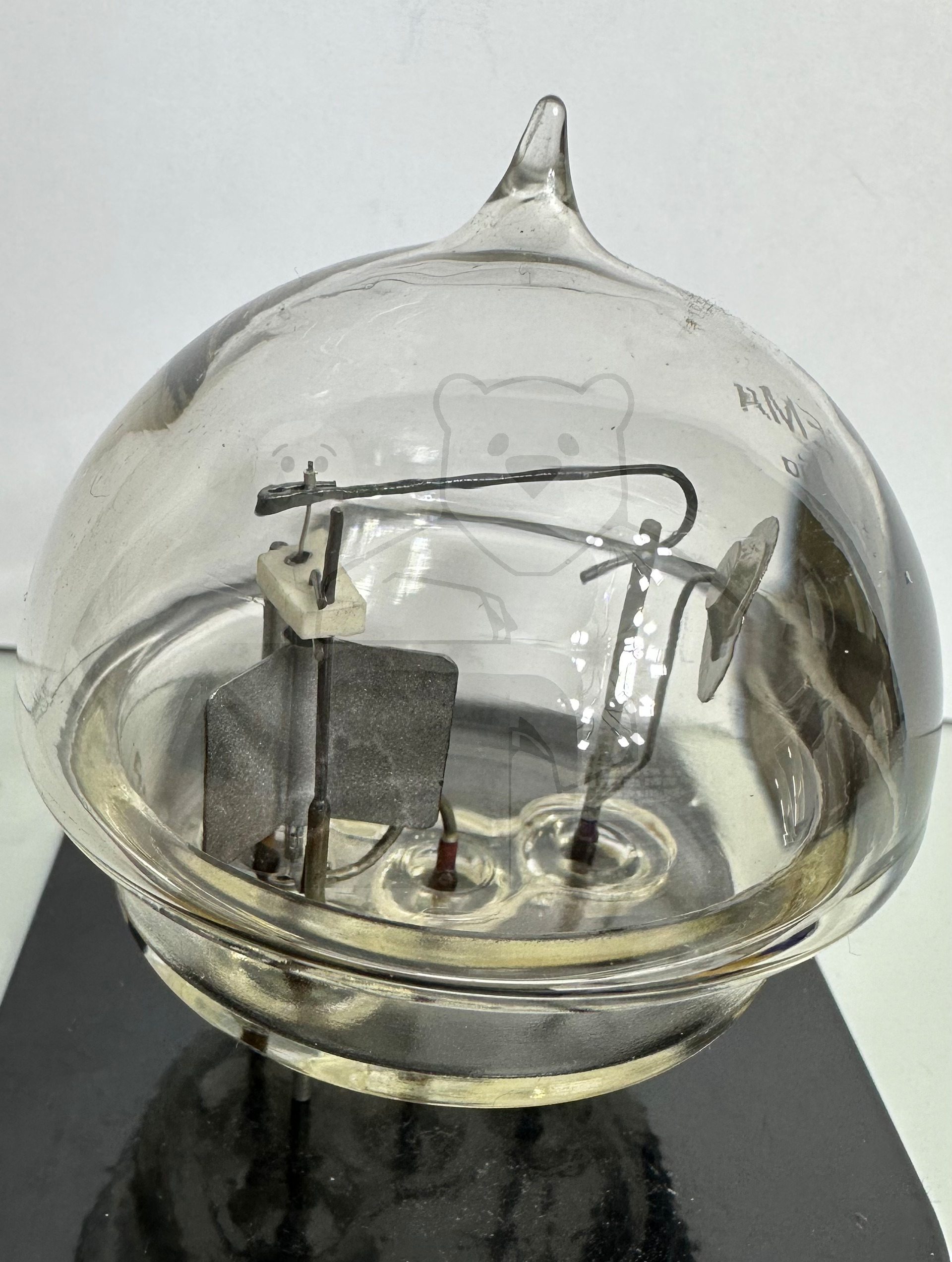

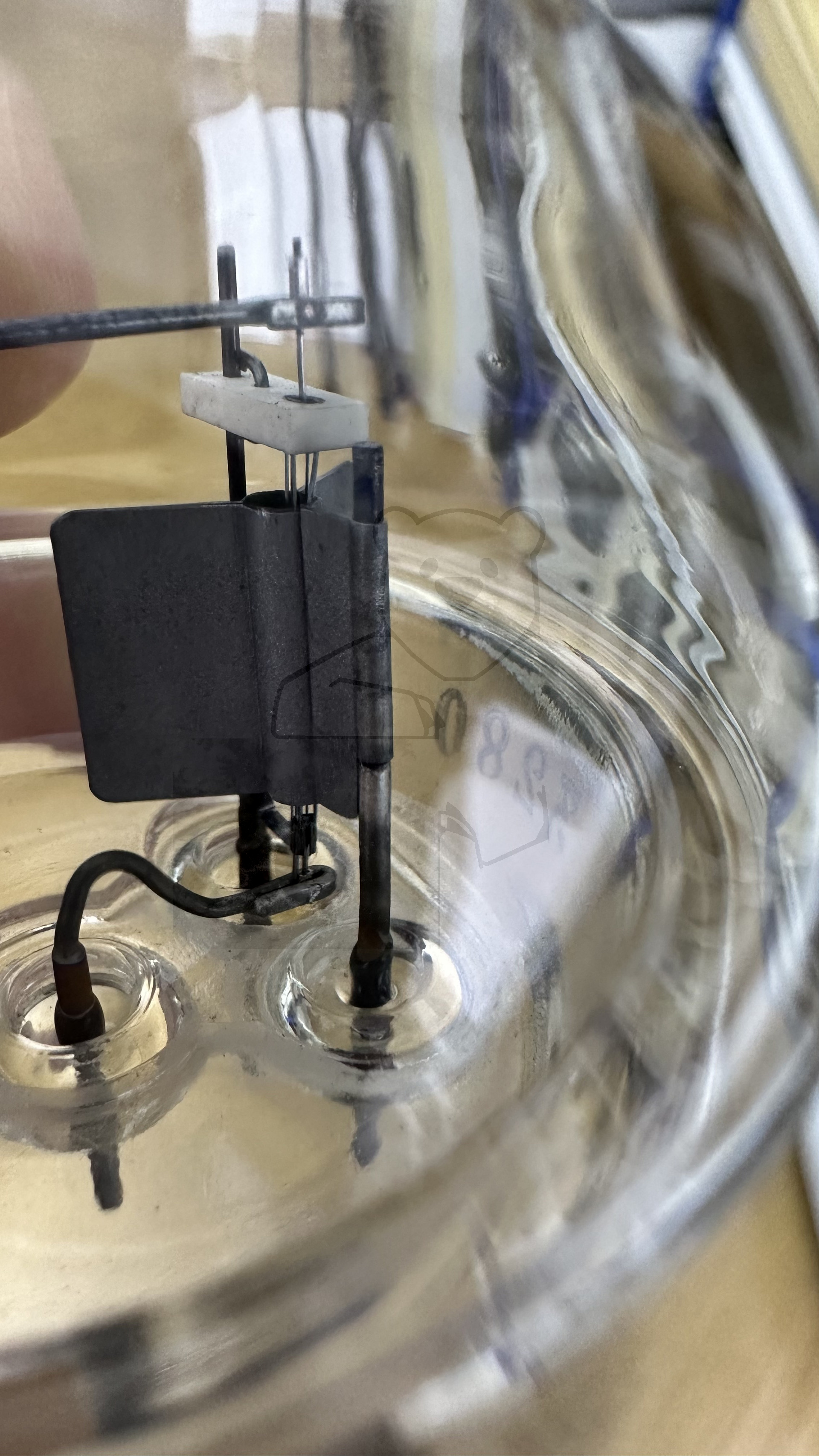

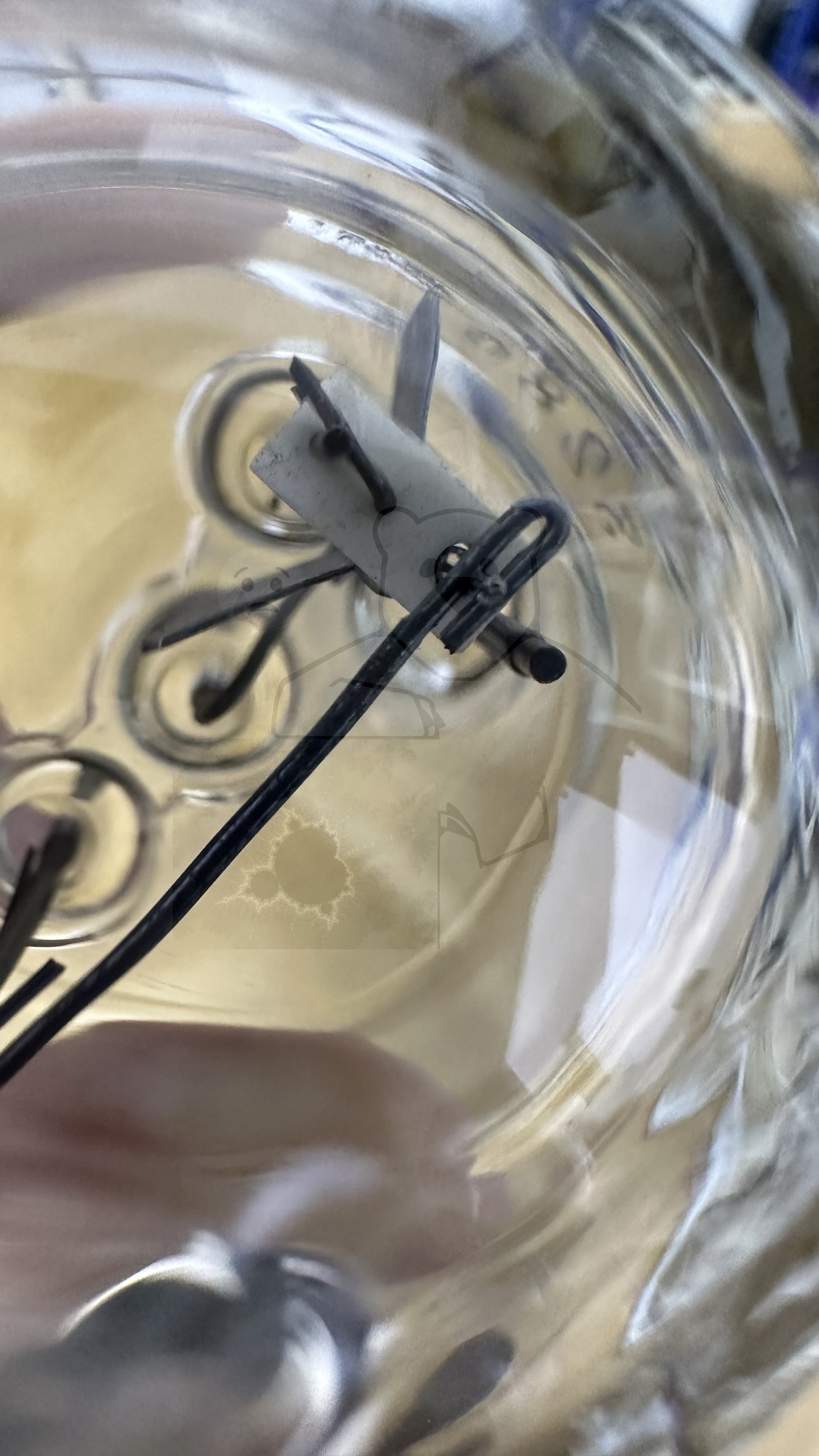

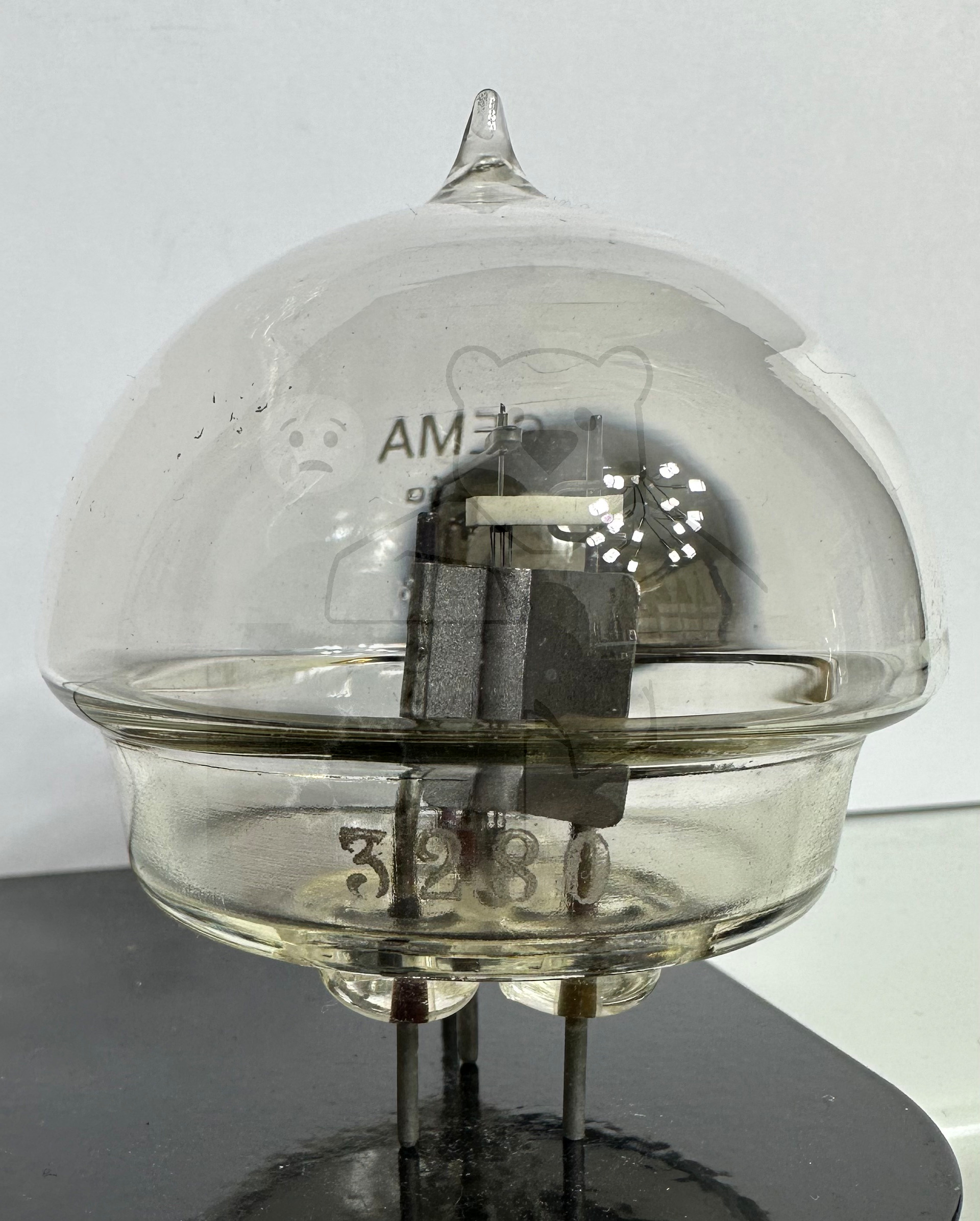

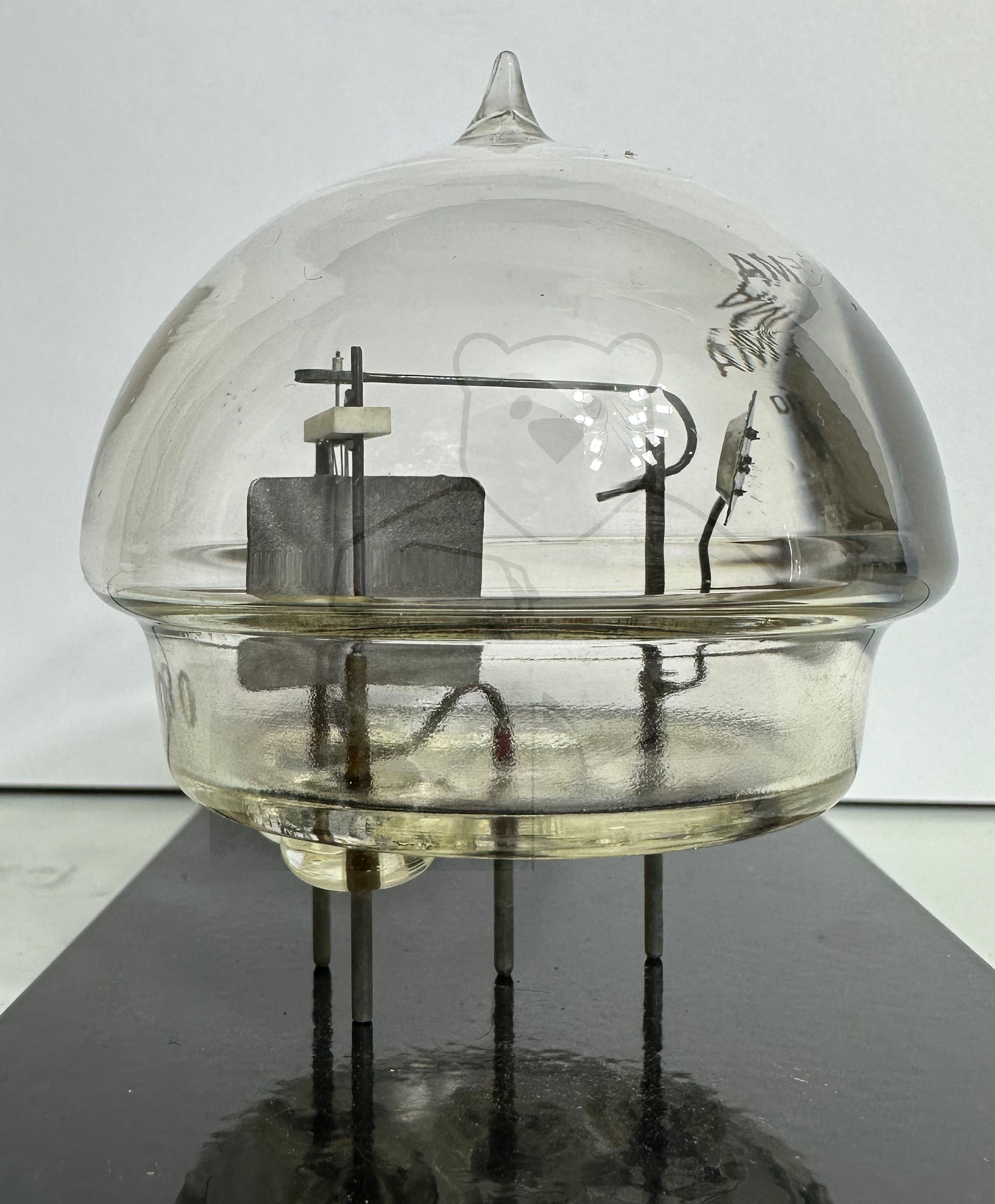

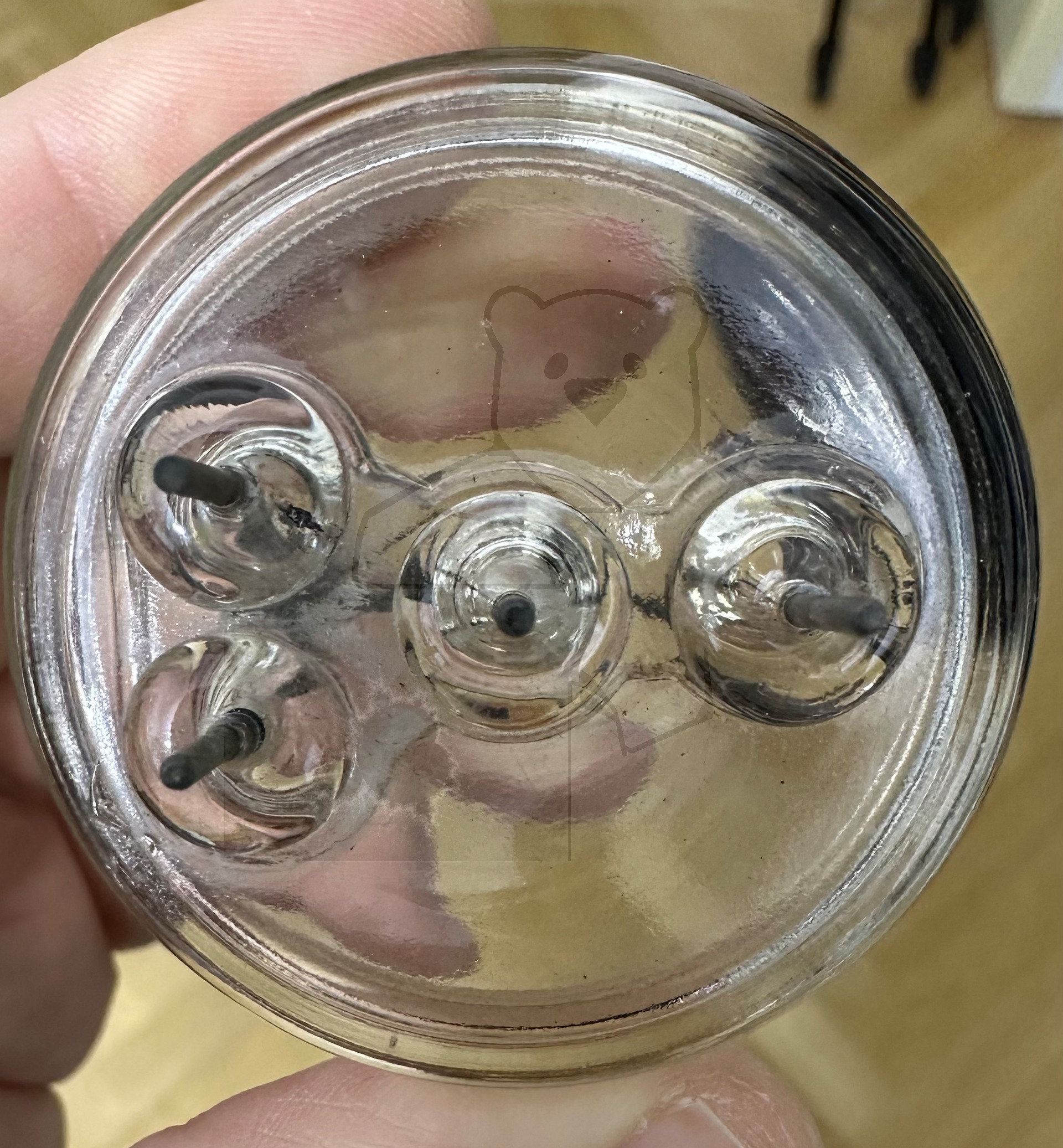

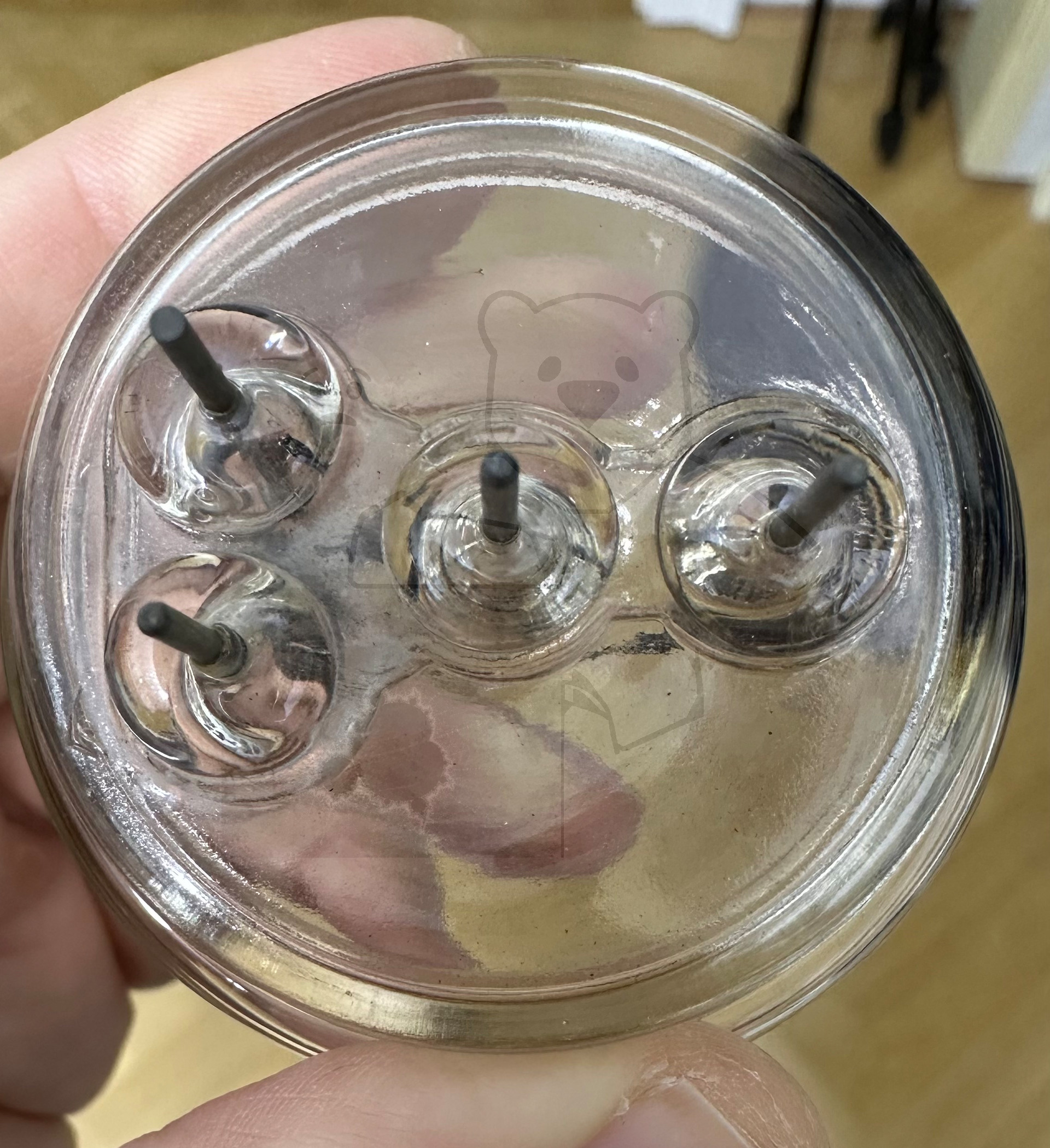

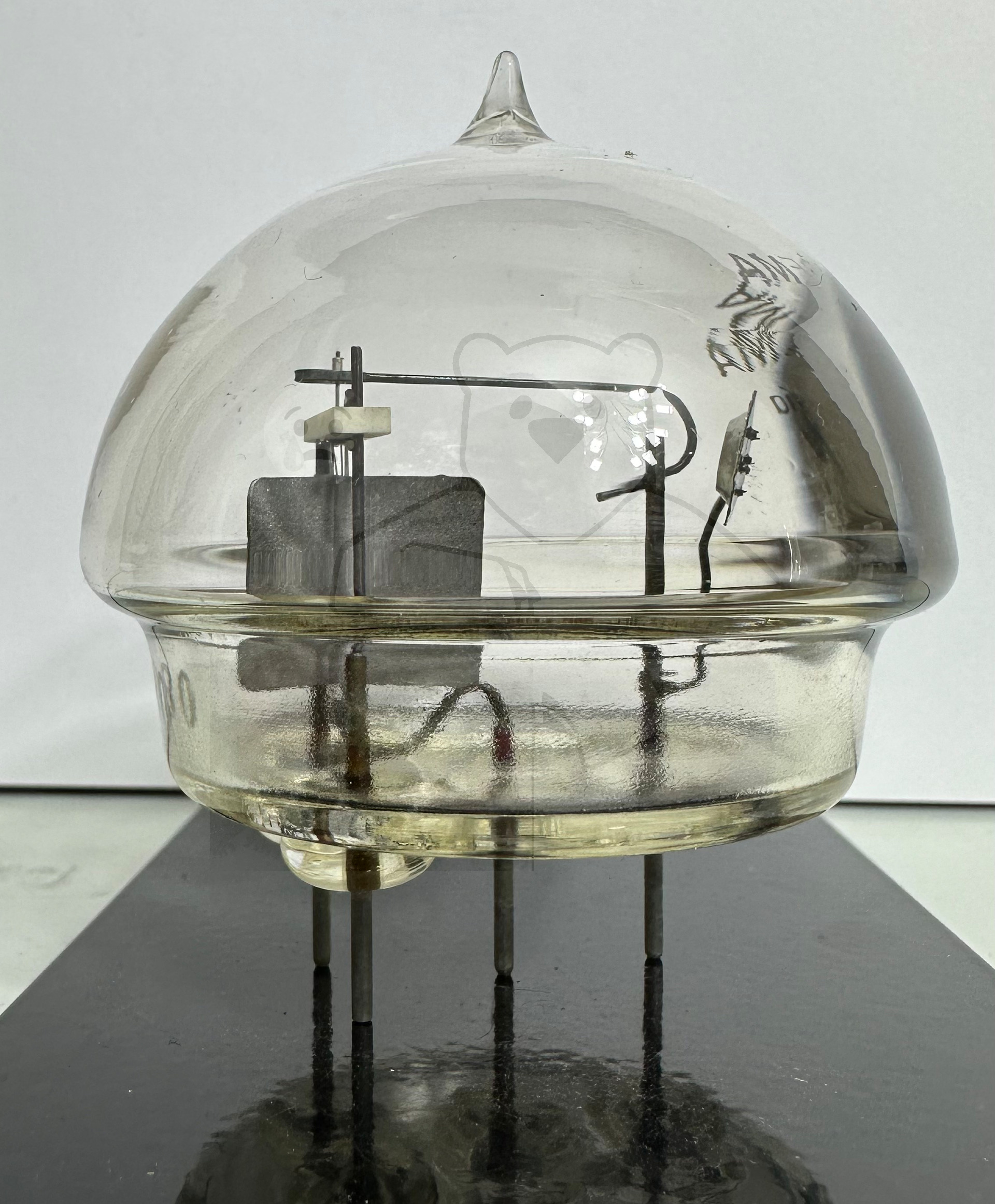

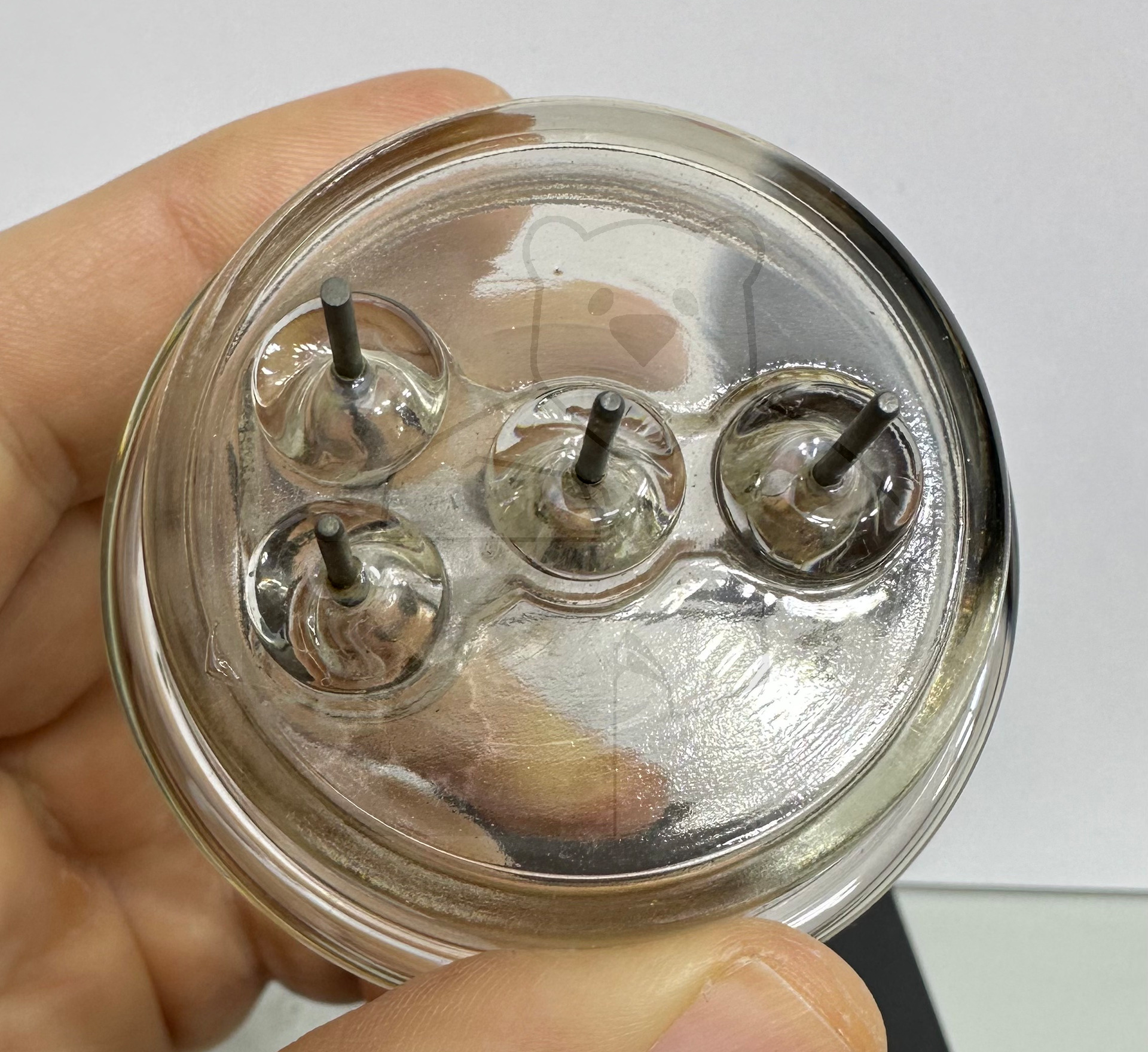

Daten und Bilder der Röhre: TS1a

🔎 Beschreibung der Röhre: TS1a

Name	TS1a
Vergleichsname
Heizspannung (Volt)	2
Heizstrom (Ampère)	6
Art der Heizung	Direkt
Röhren mit Sockel	Spezialsockel, Deutsche Wehrmacht → Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht
Zusätzliche Informationen
Letzte Änderung	12.04.2023 02:27:12

🔎 Beschreibung der Systeme für die Röhre: TS1a

	System 1
Kathode	f
Gitter 1	g
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung
Funktion	→ Senderoehre, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

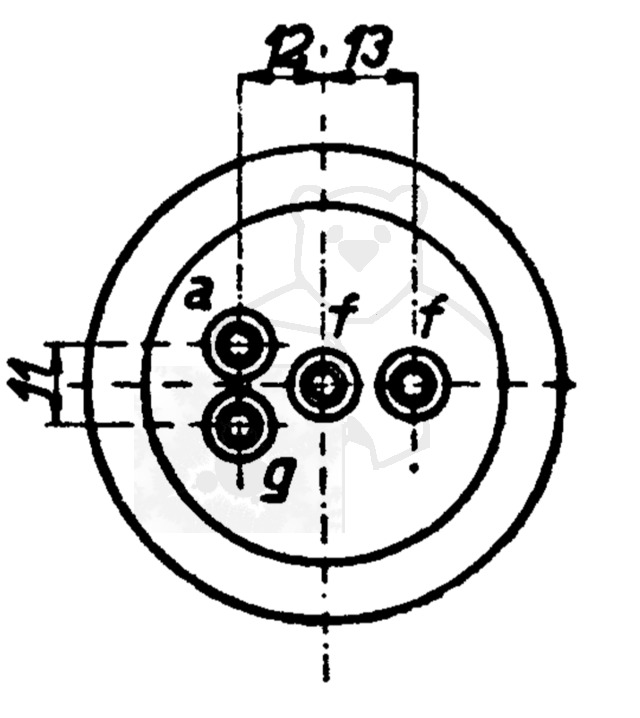

🔎 Sockelschaltung der TS1a

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: TS1a
Datenblatt TS1 TS1a GEMA.pdf (2850 kB)
