🔎 Beschreibung der Röhre: TP4100
| Name | TP4100 |
| Vergleichsname | E443N |
| Heizspannung (Volt) | 4 |
| Heizstrom (Ampère) | 1 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | → Informationen zum Sockel: Europa, 5pol. → Liste aller Röhren mit: Europa, 5pol. |
| Zusätzliche Informationen | |
| Letzte Änderung | 28.09.2023 21:10:19 |
🔎 Beschreibung der Systeme für die Röhre: TP4100
| System 1 | |
| Kathode | 1 |
| Gitter 1 | 4 |
| Gitter 2 | 5 |
| Gitter 3 | Mittelanzapfung Heizfaden |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 2 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 1, 3 |
| Abschirmung | |
| Funktion | → Endpentode |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

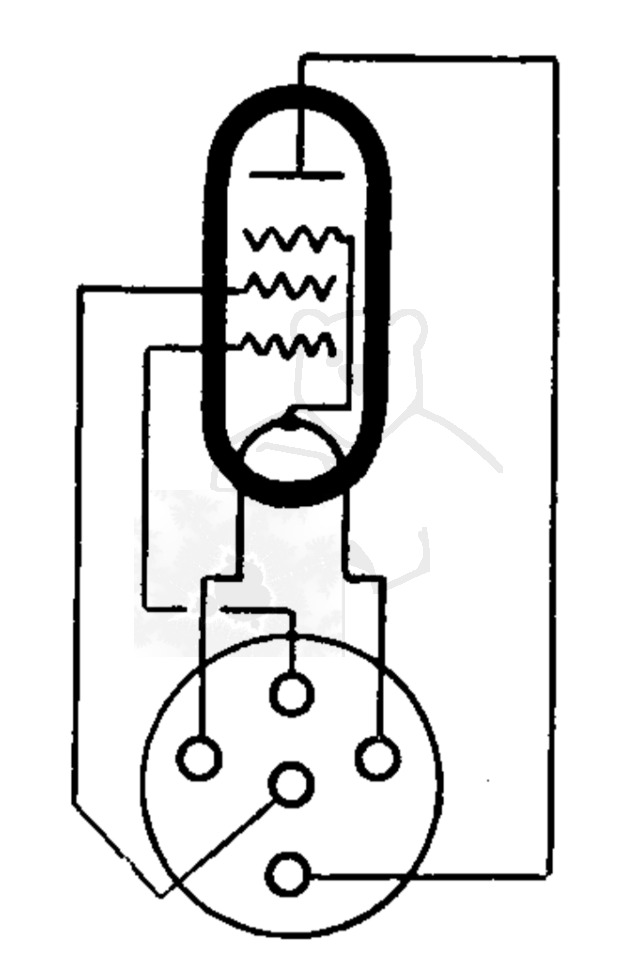

🔎 Sockelschaltung der TP4100
Bildquelle: Telefunken Datenblatt
🔎 Bilder der Röhre: TP4100

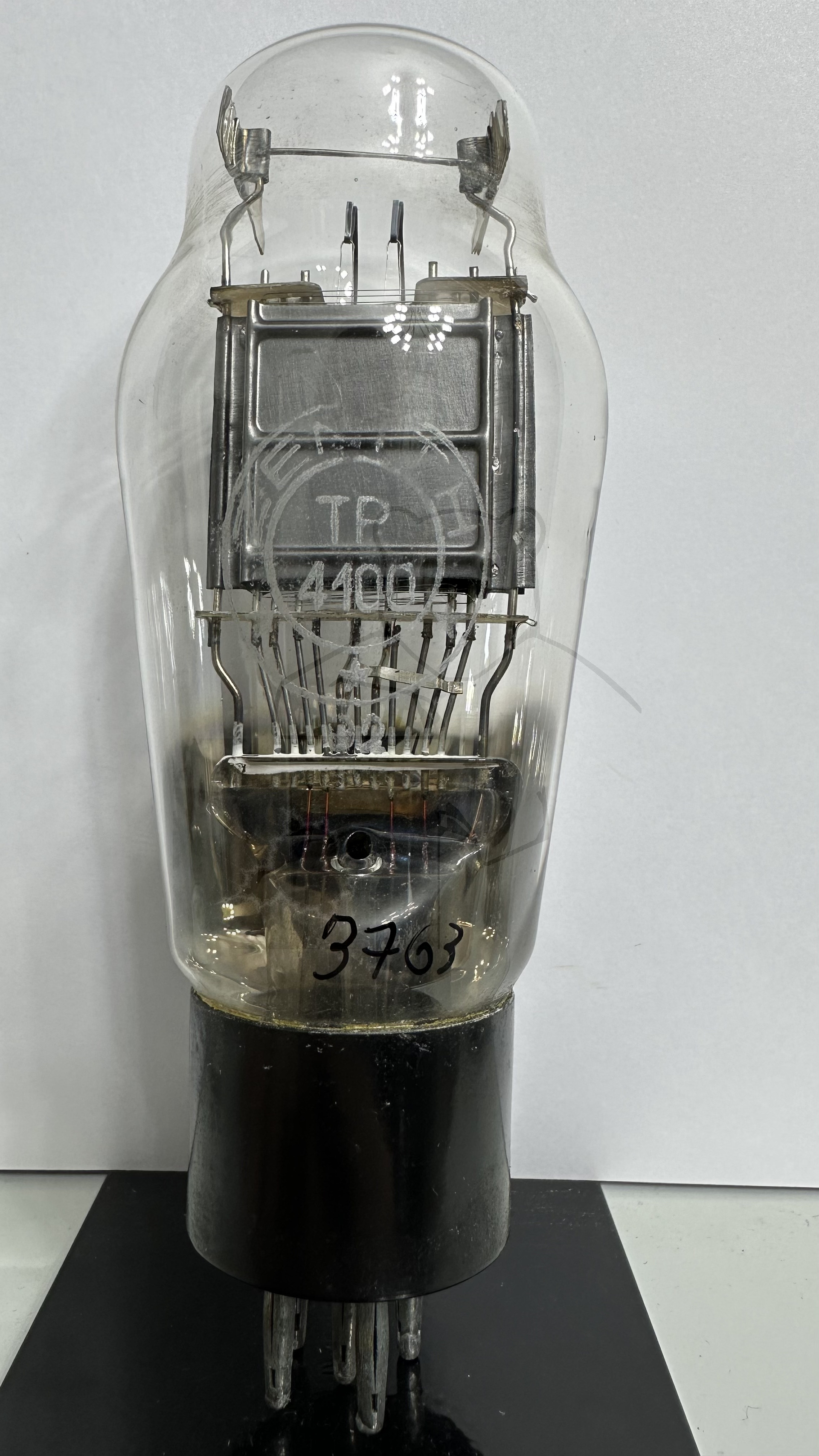

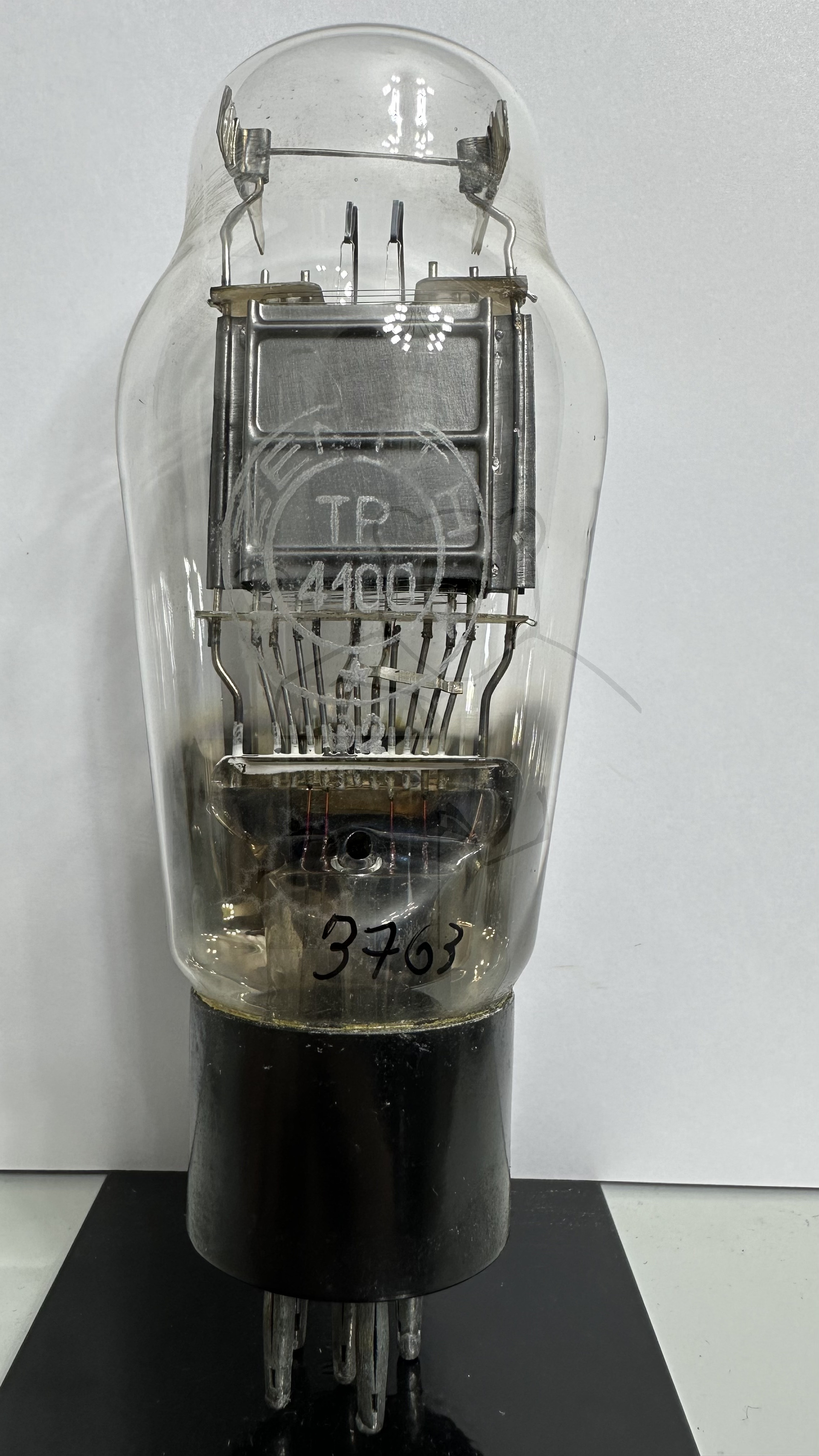

Röhre TP4100 #3763 Bild 1

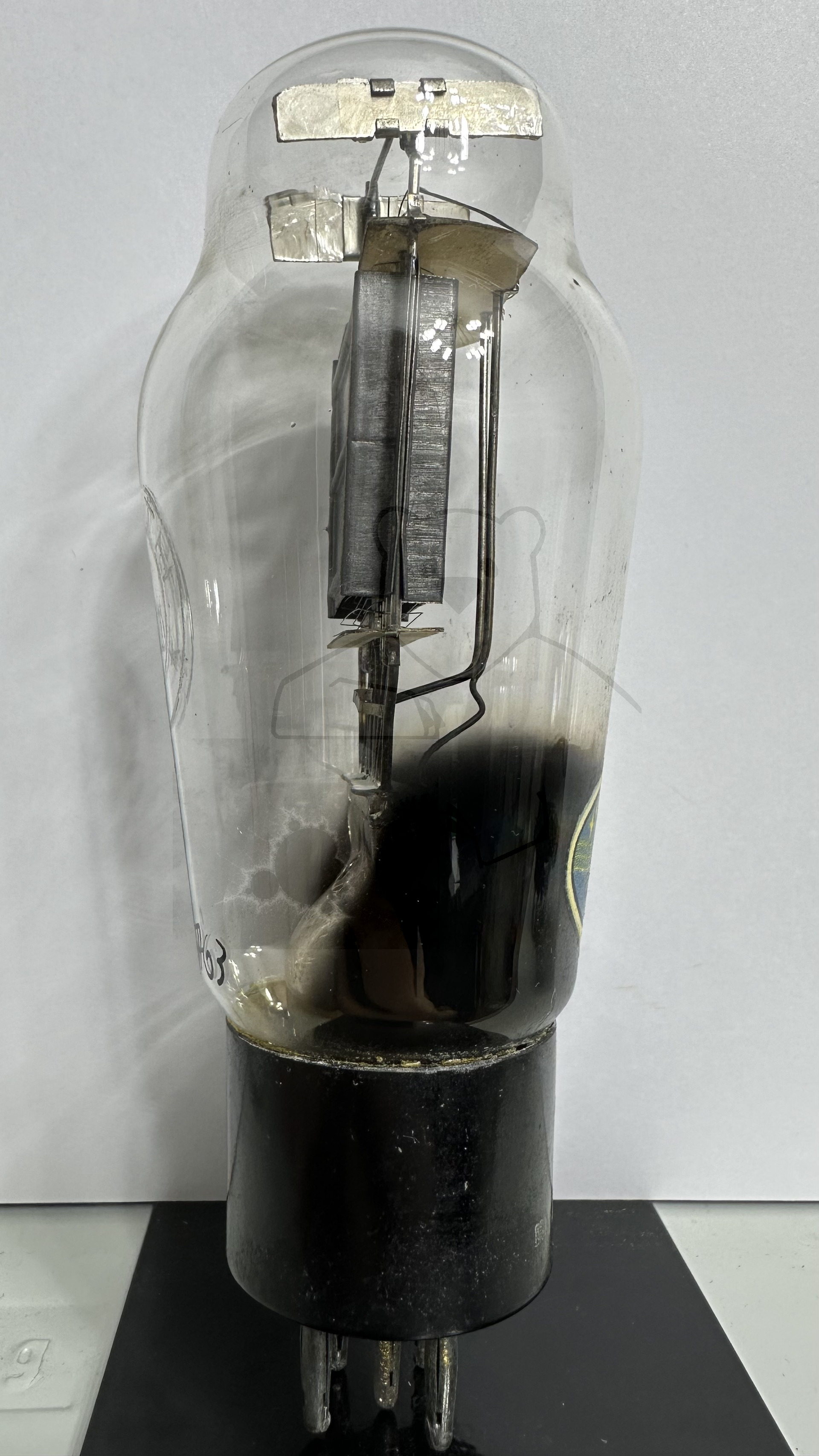

Röhre TP4100 #3763 Bild 2

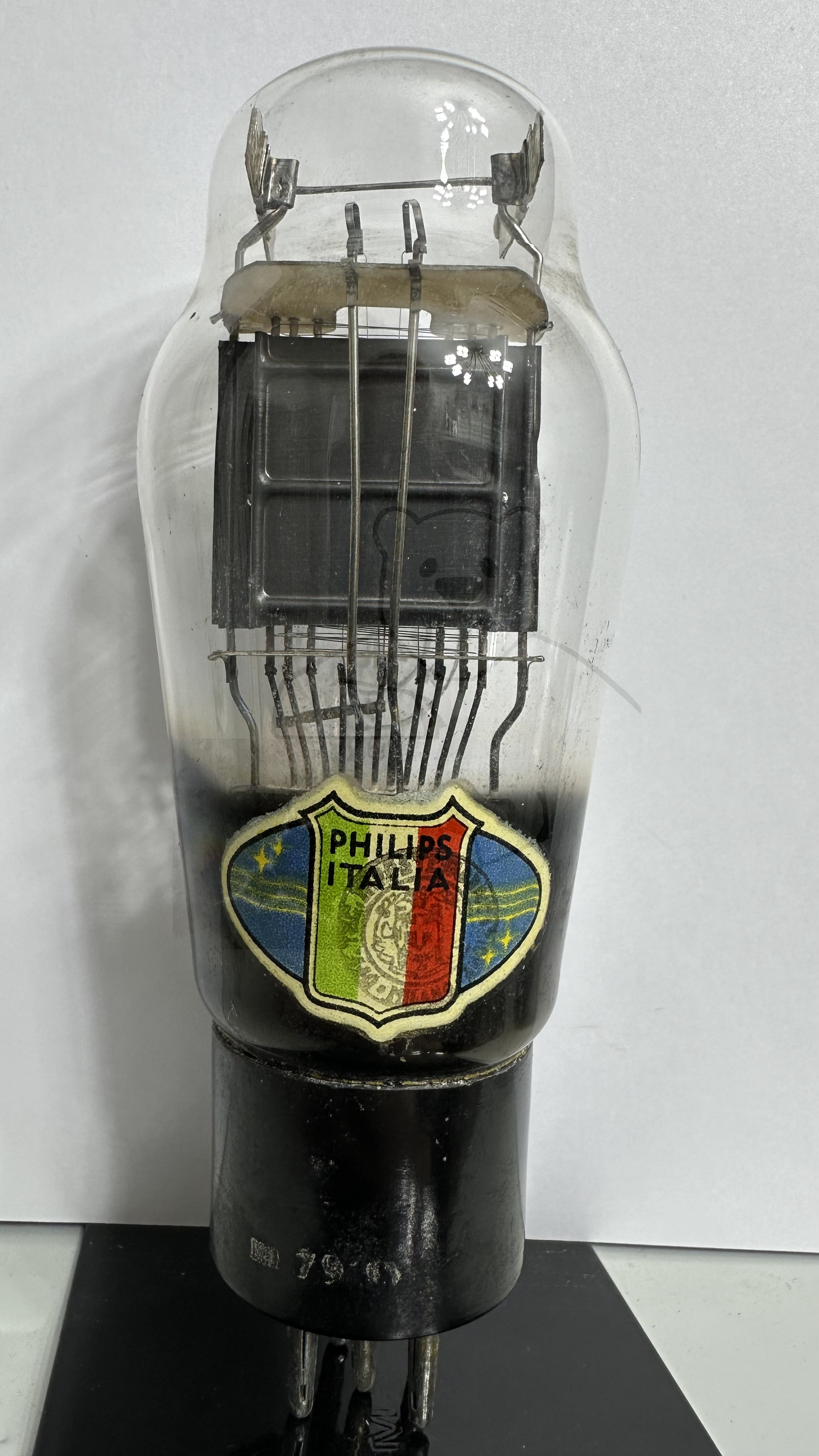

Röhre TP4100 #3763 Bild 3

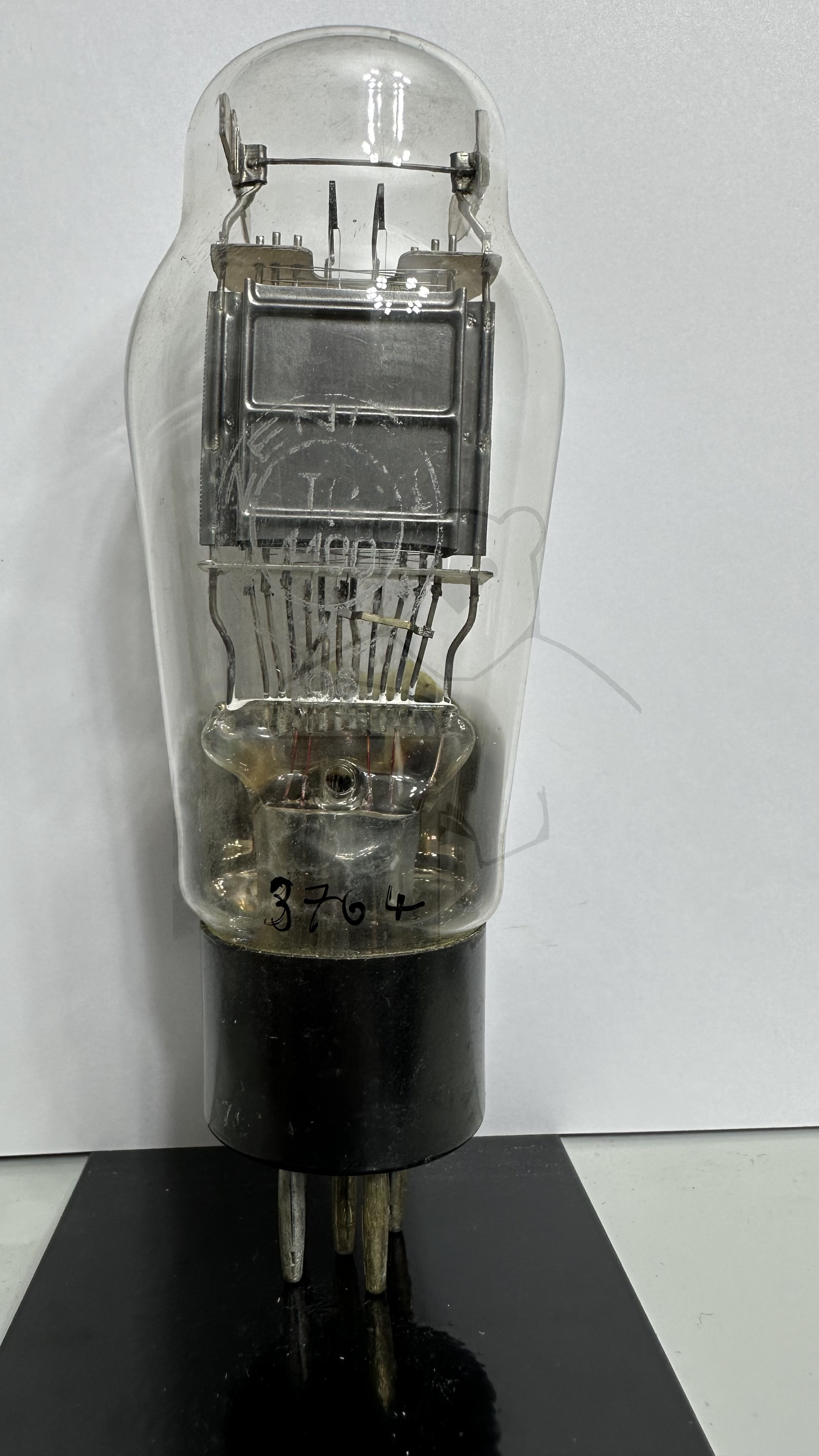

Röhre TP4100 #3764 Bild 1

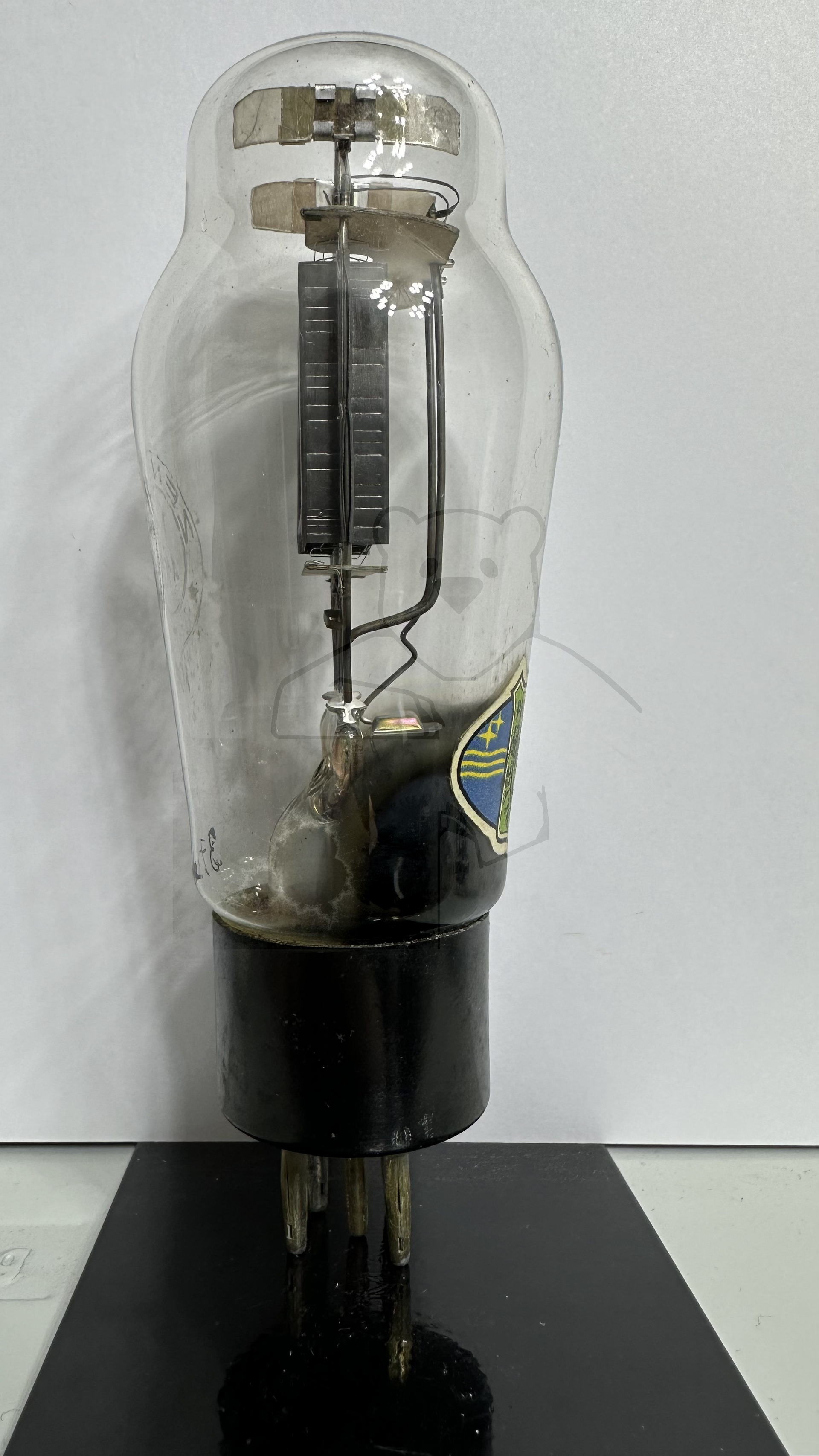

Röhre TP4100 #3764 Bild 2

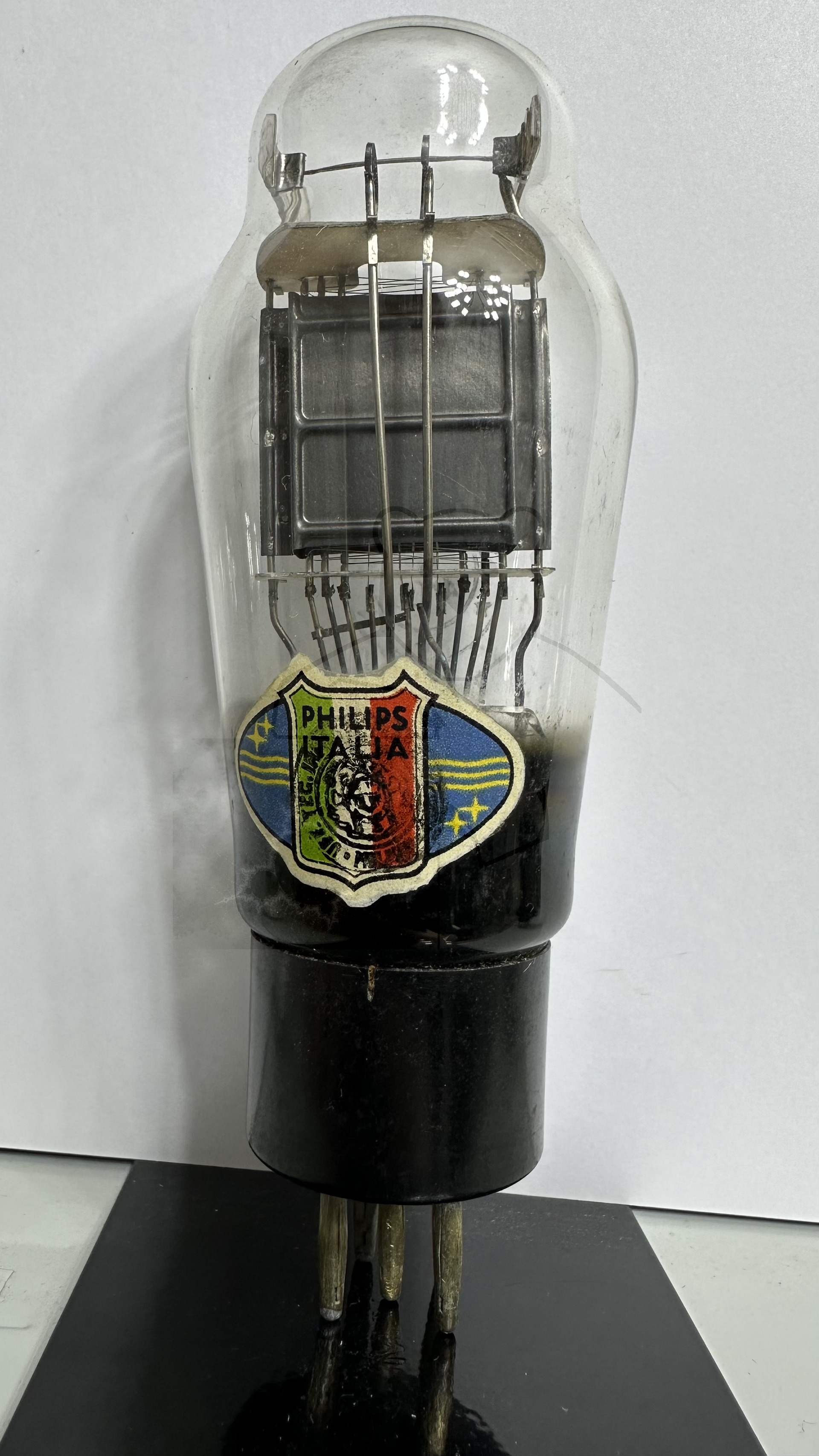

Röhre TP4100 #3764 Bild 3
