Daten und Bilder der Röhre: TL6

🔎 Beschreibung der Röhre: TL6

Name	TL6
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	1
Art der Heizung	Halb-Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Spezialsockel → Liste aller Röhren mit: Spezialsockel
Zusätzliche Informationen
Letzte Änderung	11.06.2018 19:38:51

🔎 Beschreibung der Systeme für die Röhre: TL6

	System 1
Kathode
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1
Anode 2
Leuchtschirm
Heizung
Abschirmung
Funktion	→ Wanderfeldroehre

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

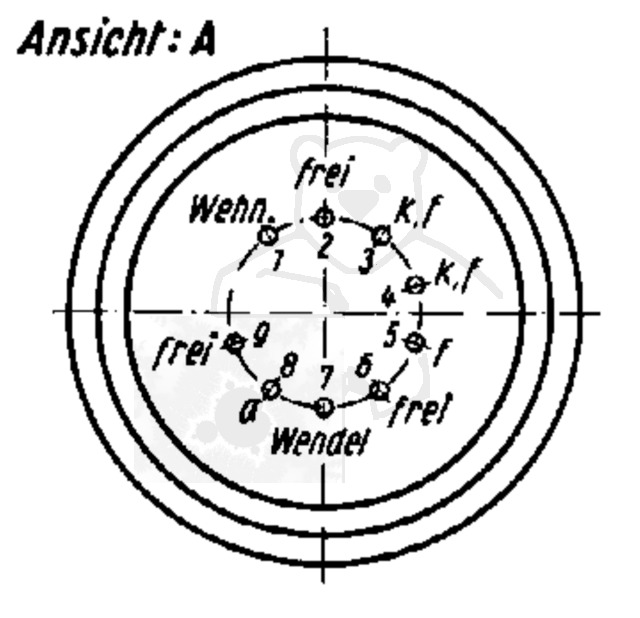

🔎 Sockelschaltung der TL6

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: TL6
Begleitschein TL6 Telefunken.pdf (899 kB)
Datenblatt TL6 Telefunken Messkarte.pdf (251 kB)
Datenblatt TL6 Telefunken.pdf (169 kB)
Begleitschein TL6 Telefunken.pdf (899 kB)
Datenblatt TL6 Telefunken Messkarte.pdf (251 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
