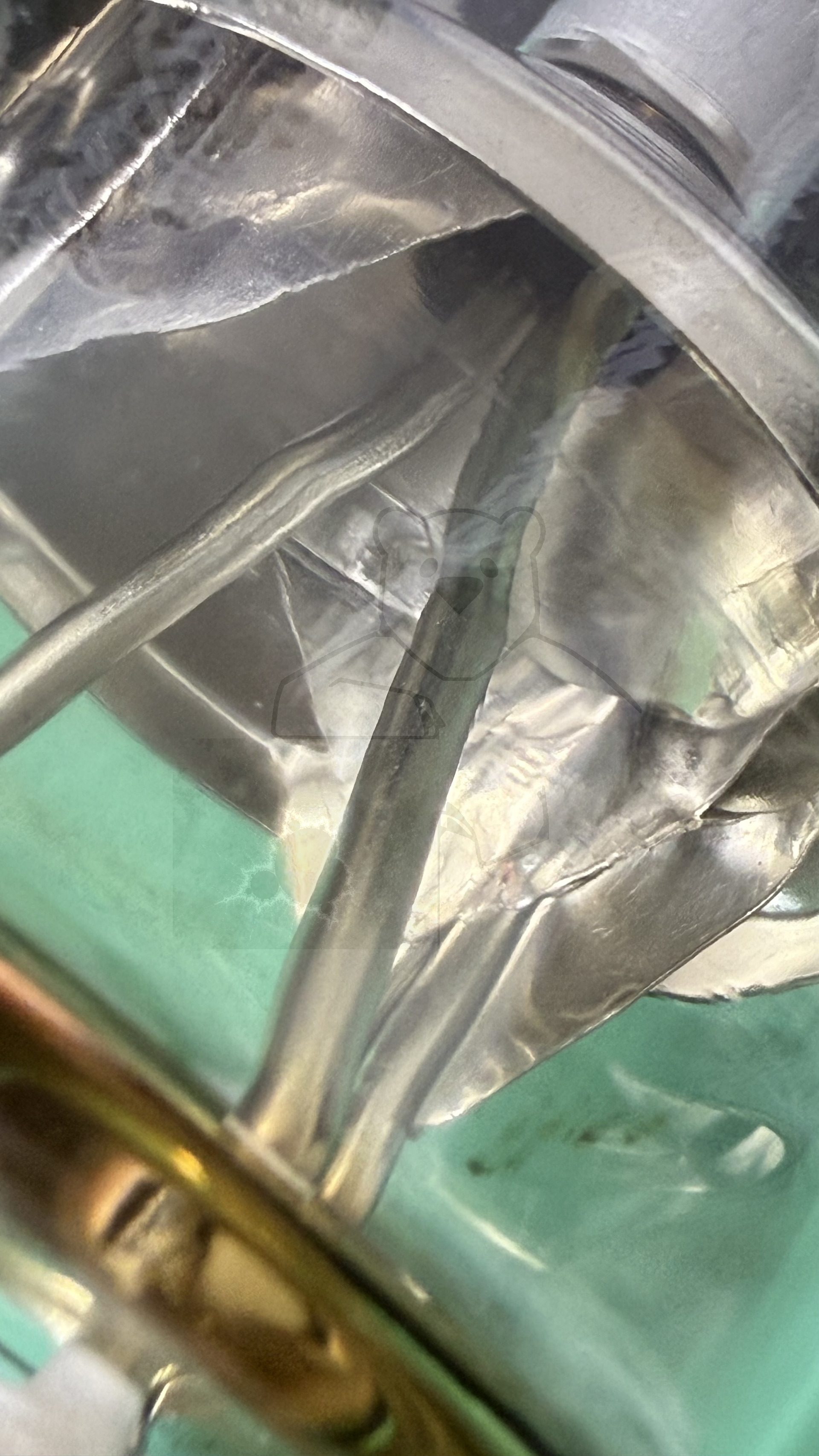

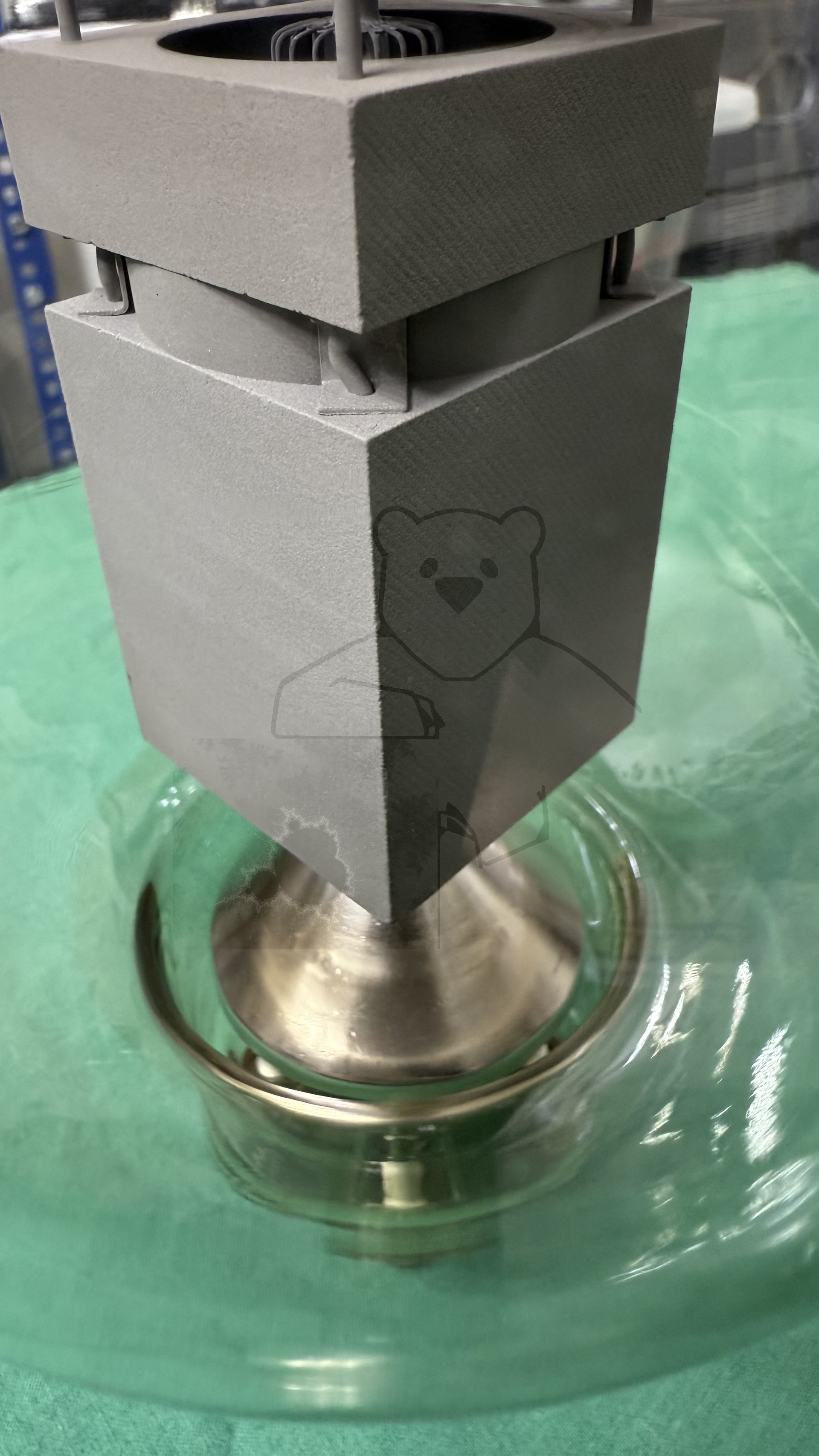

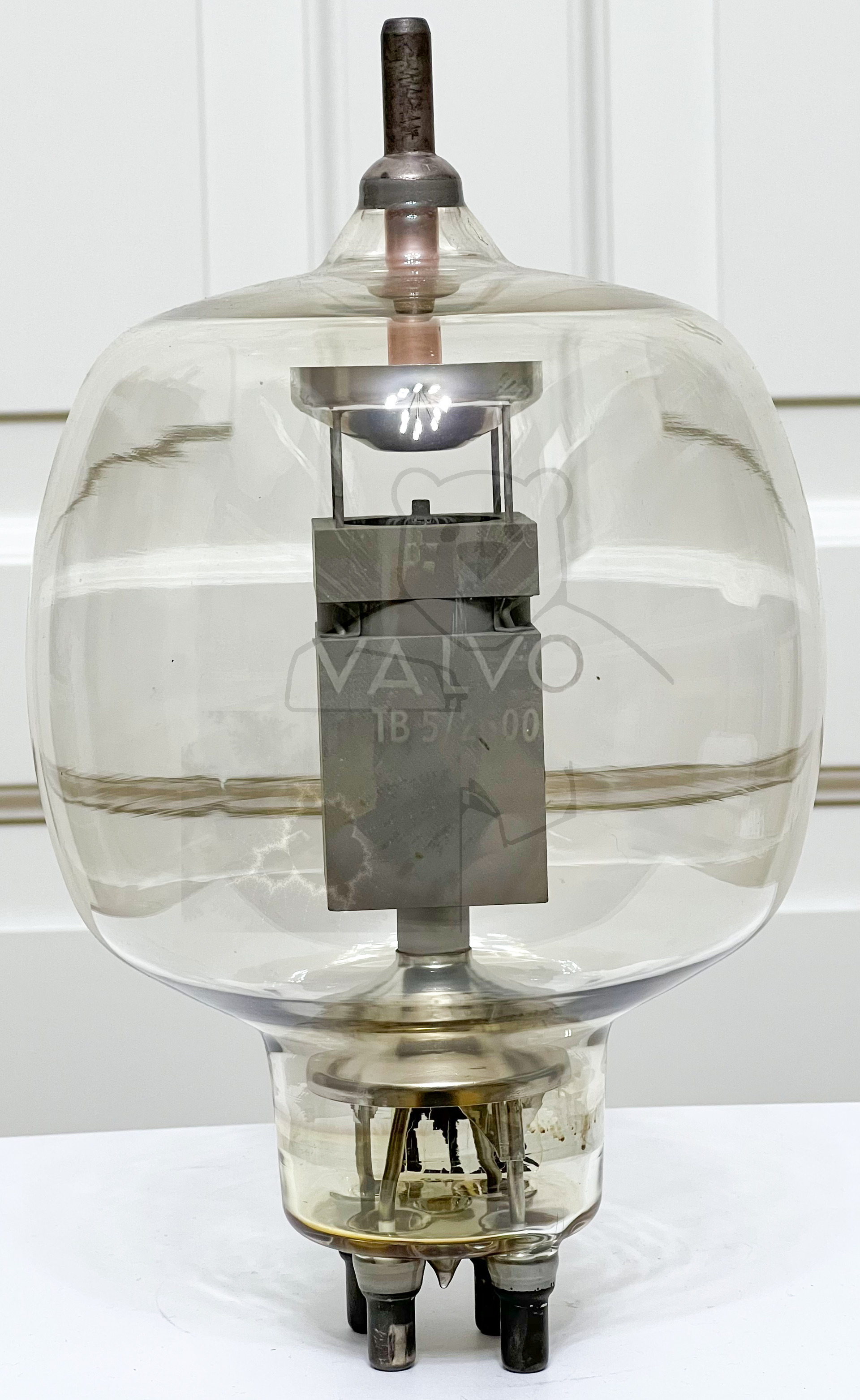

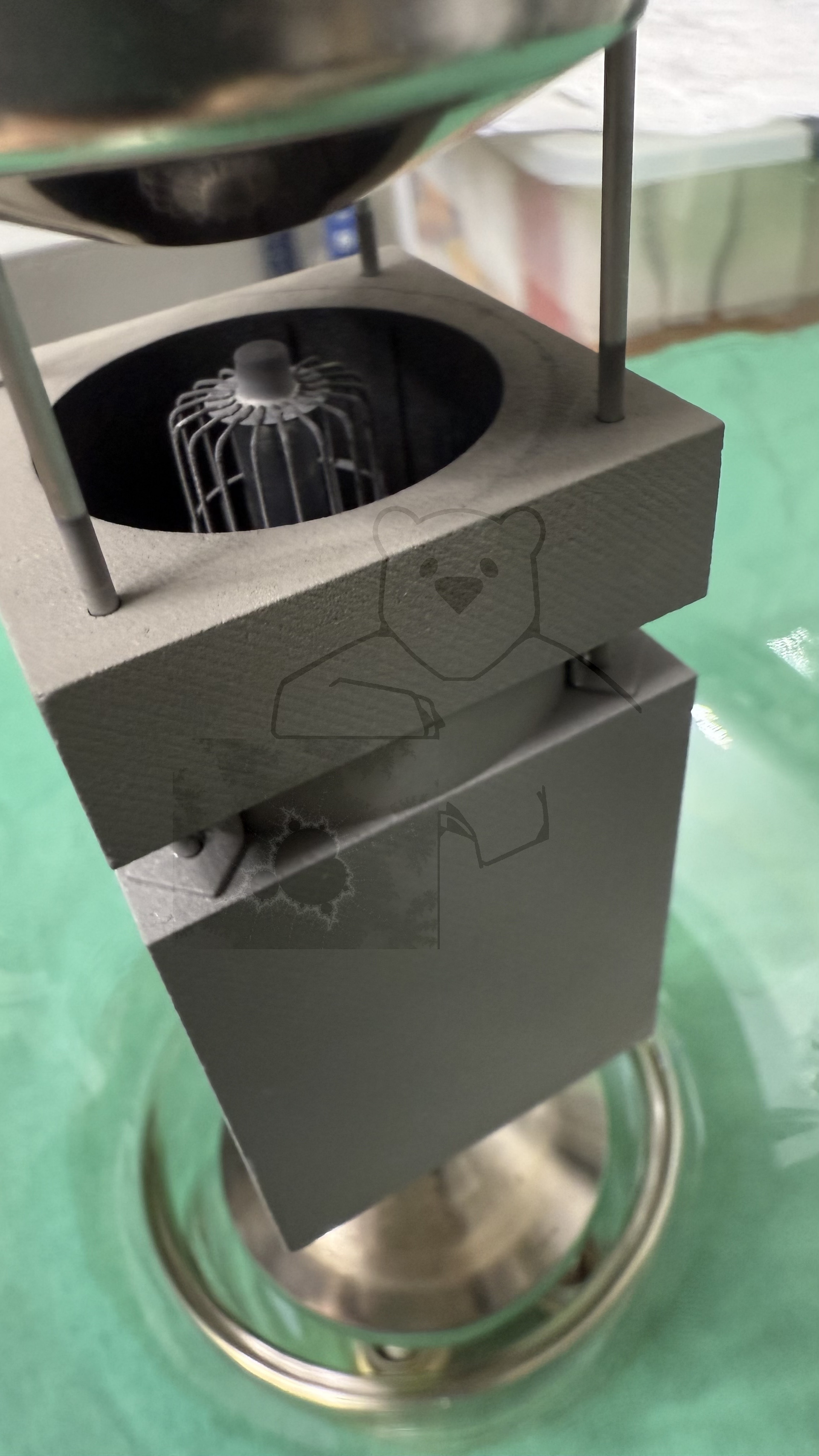

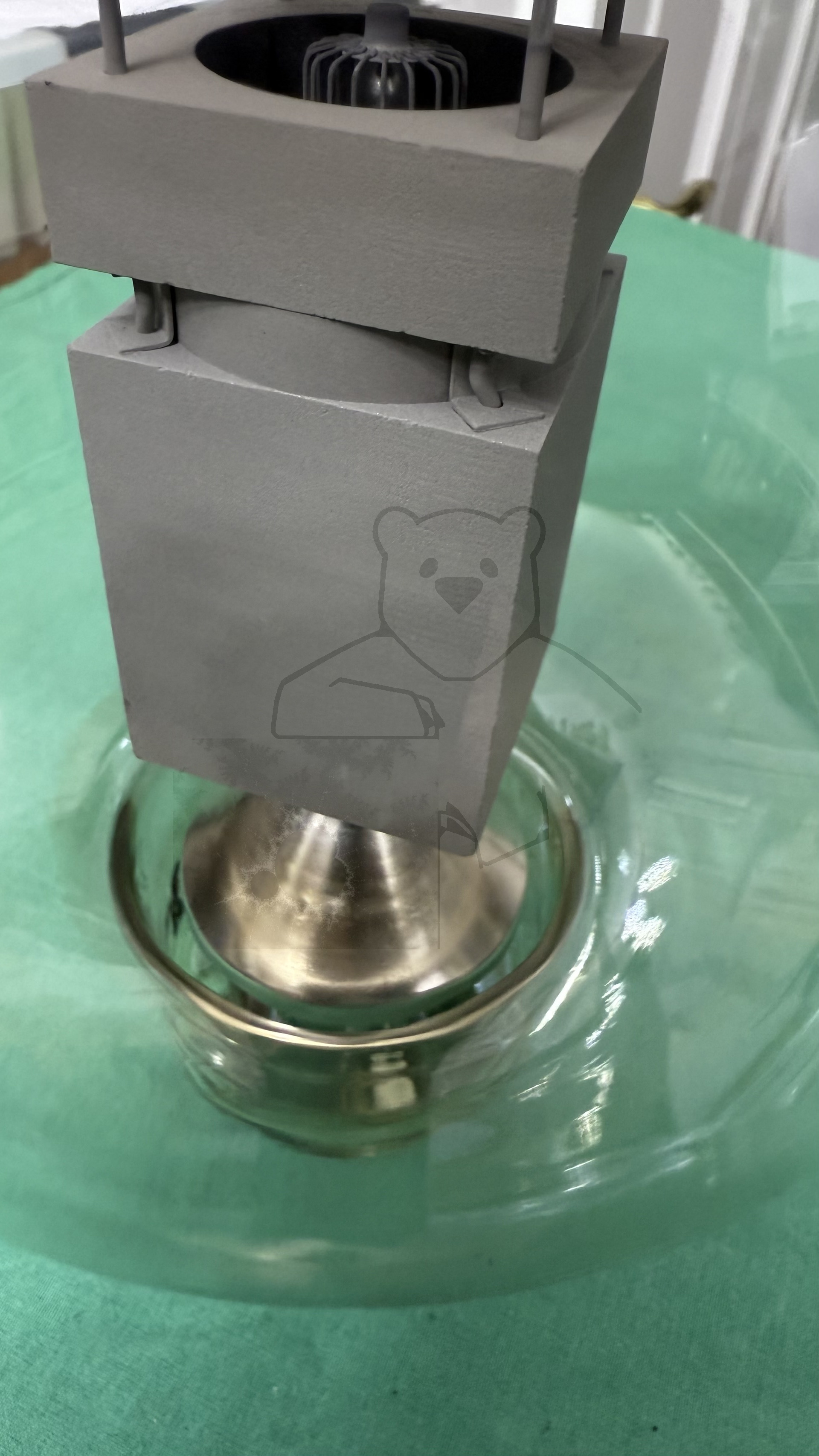

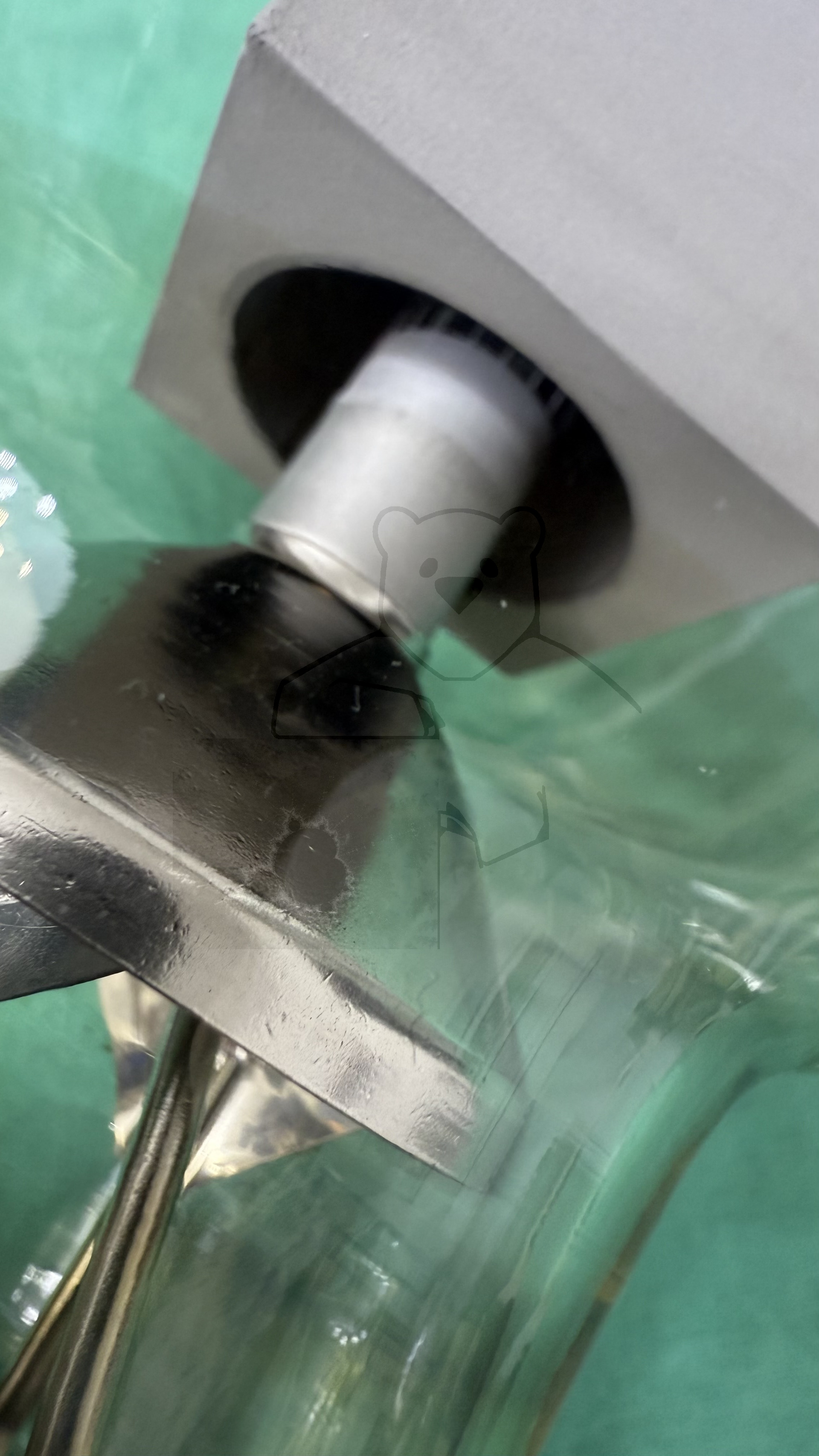

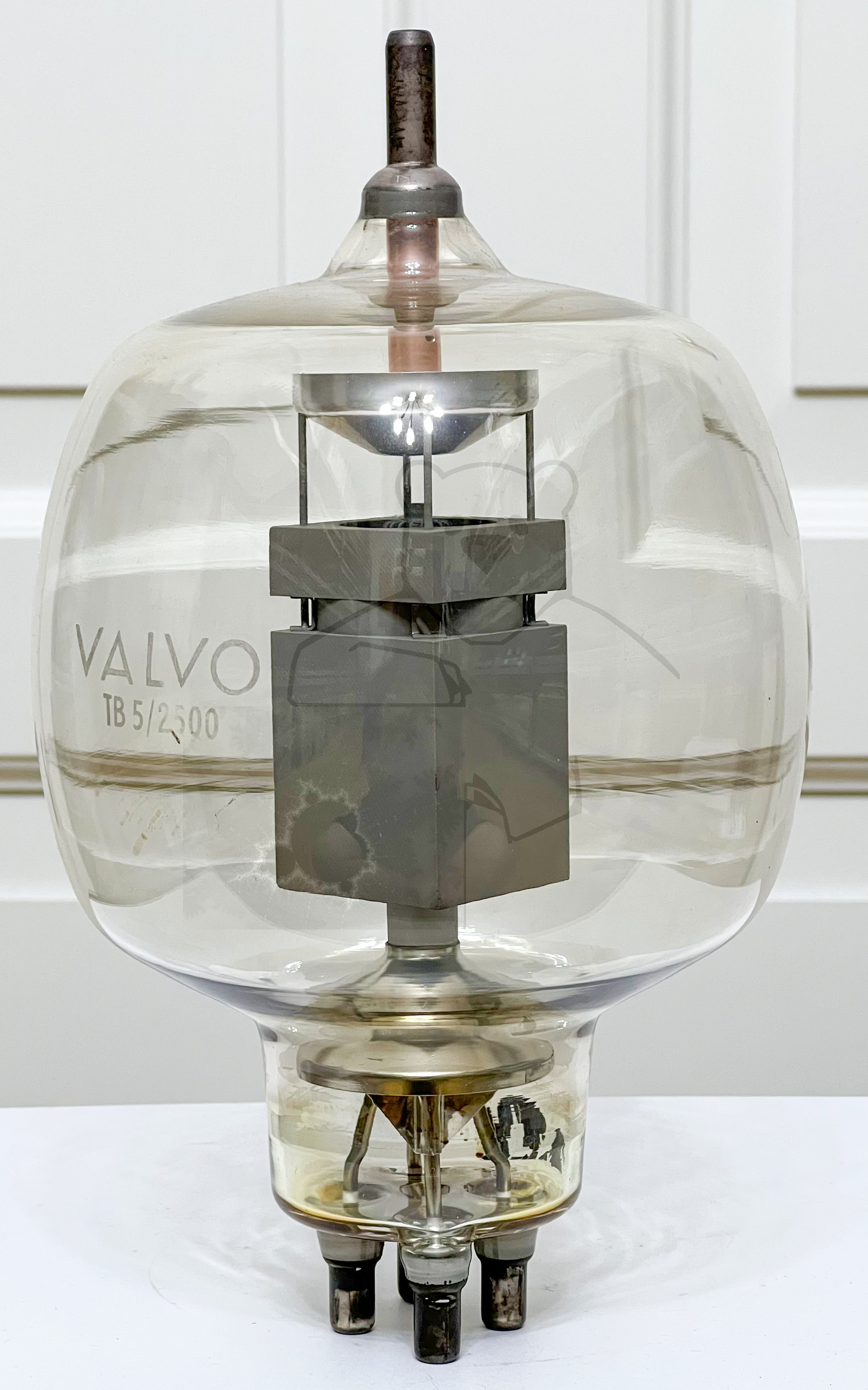

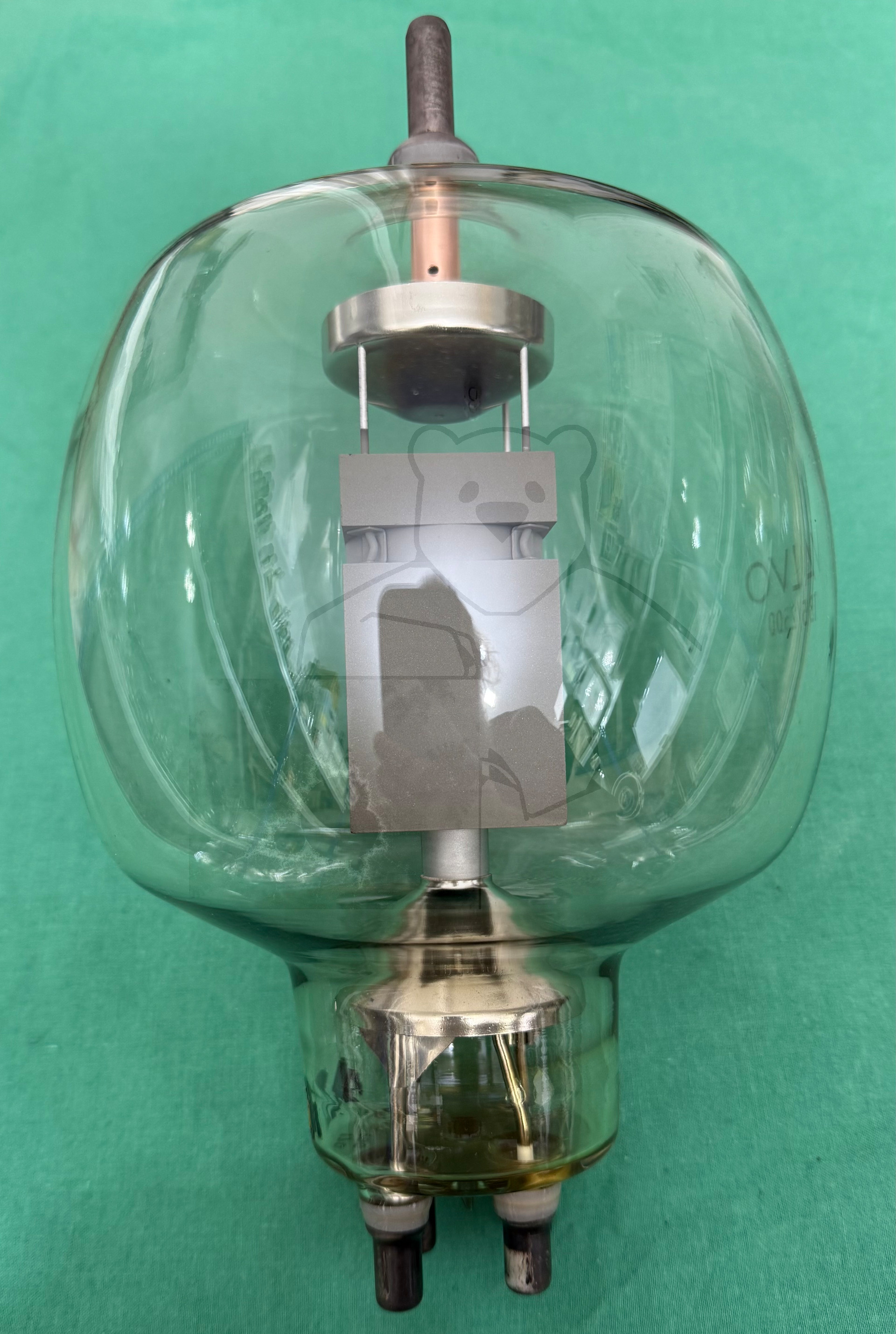

Daten und Bilder der Röhre: TB5/2500

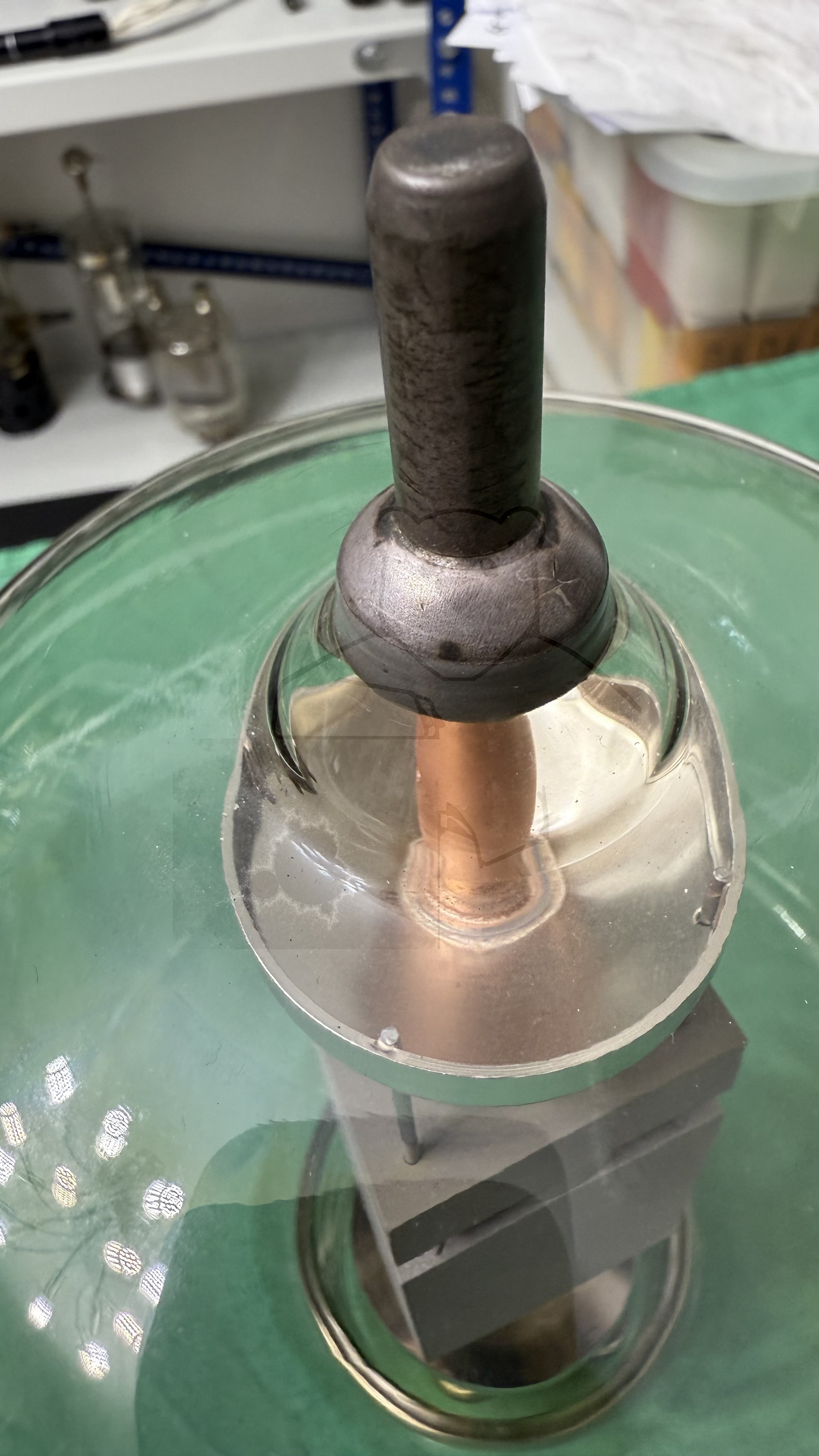

🔎 Beschreibung der Röhre: TB5/2500

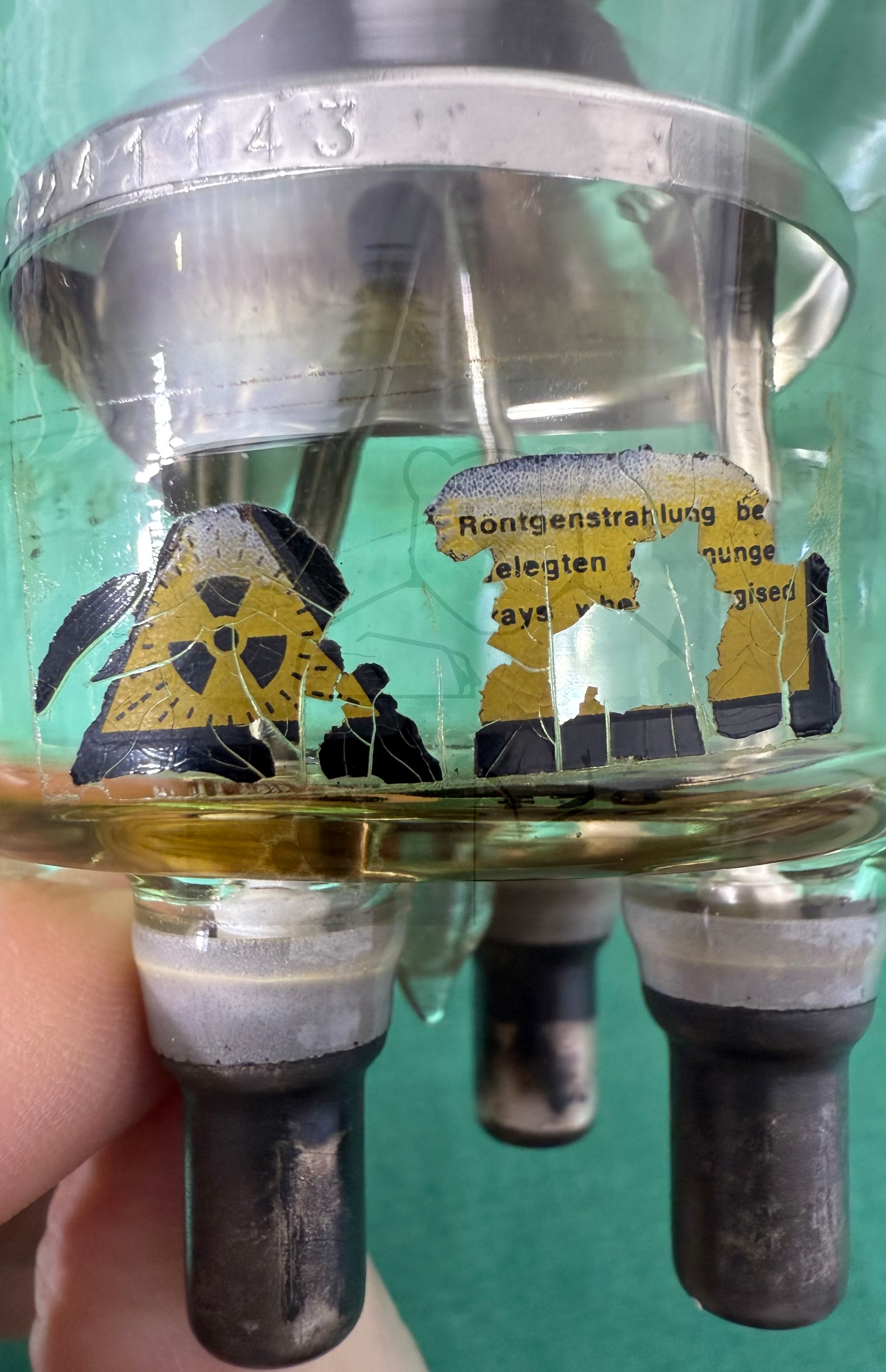

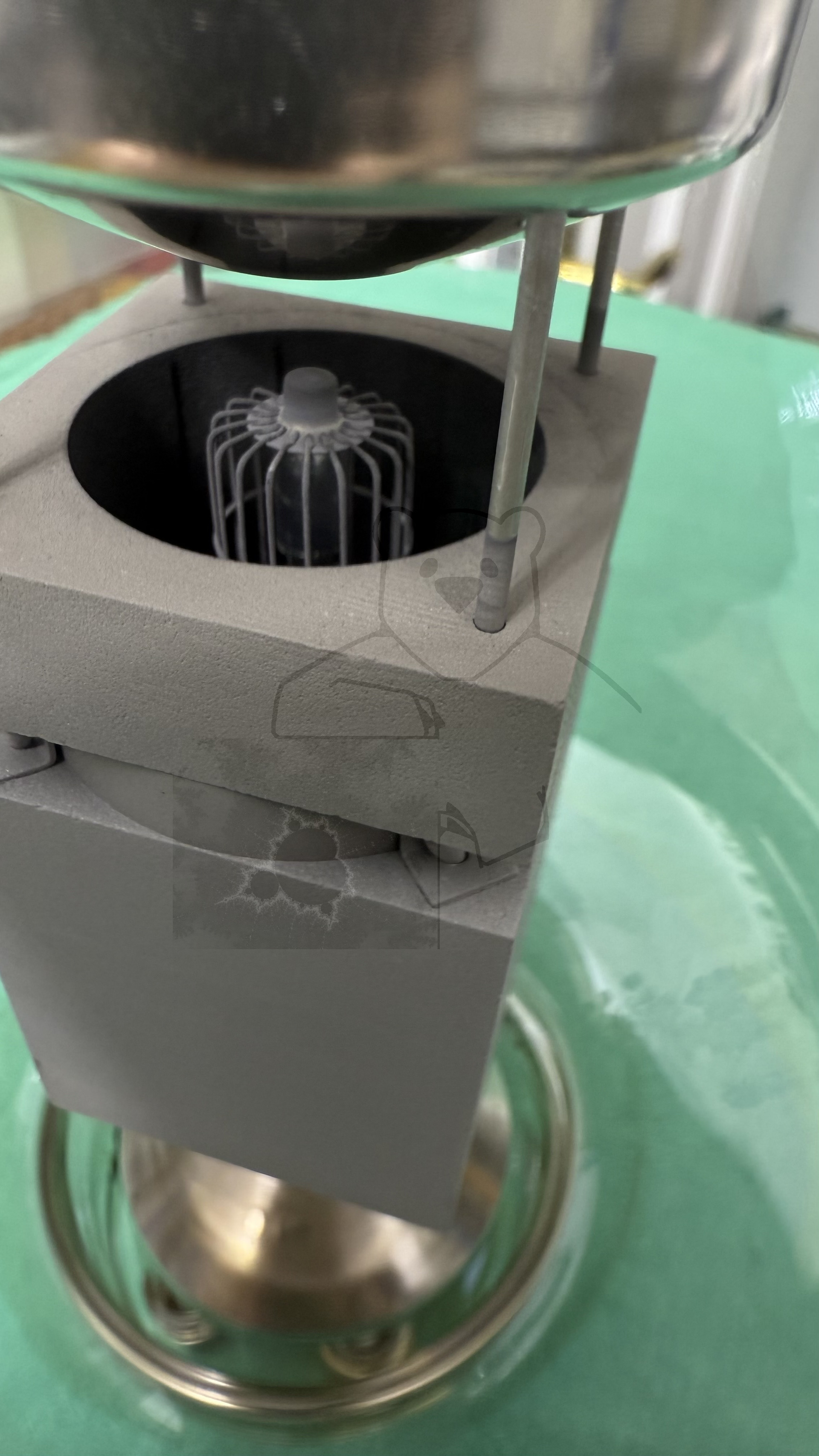

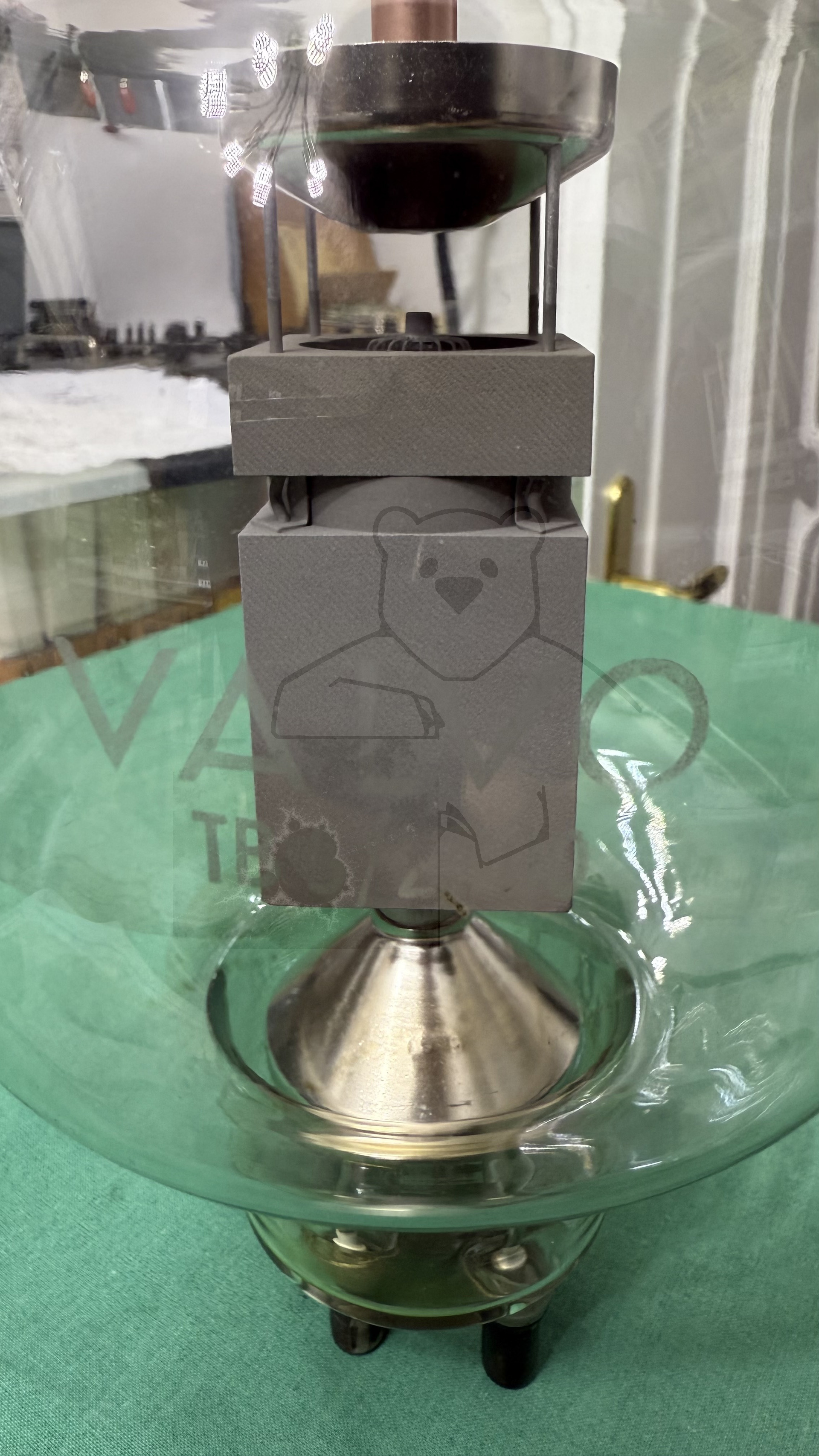

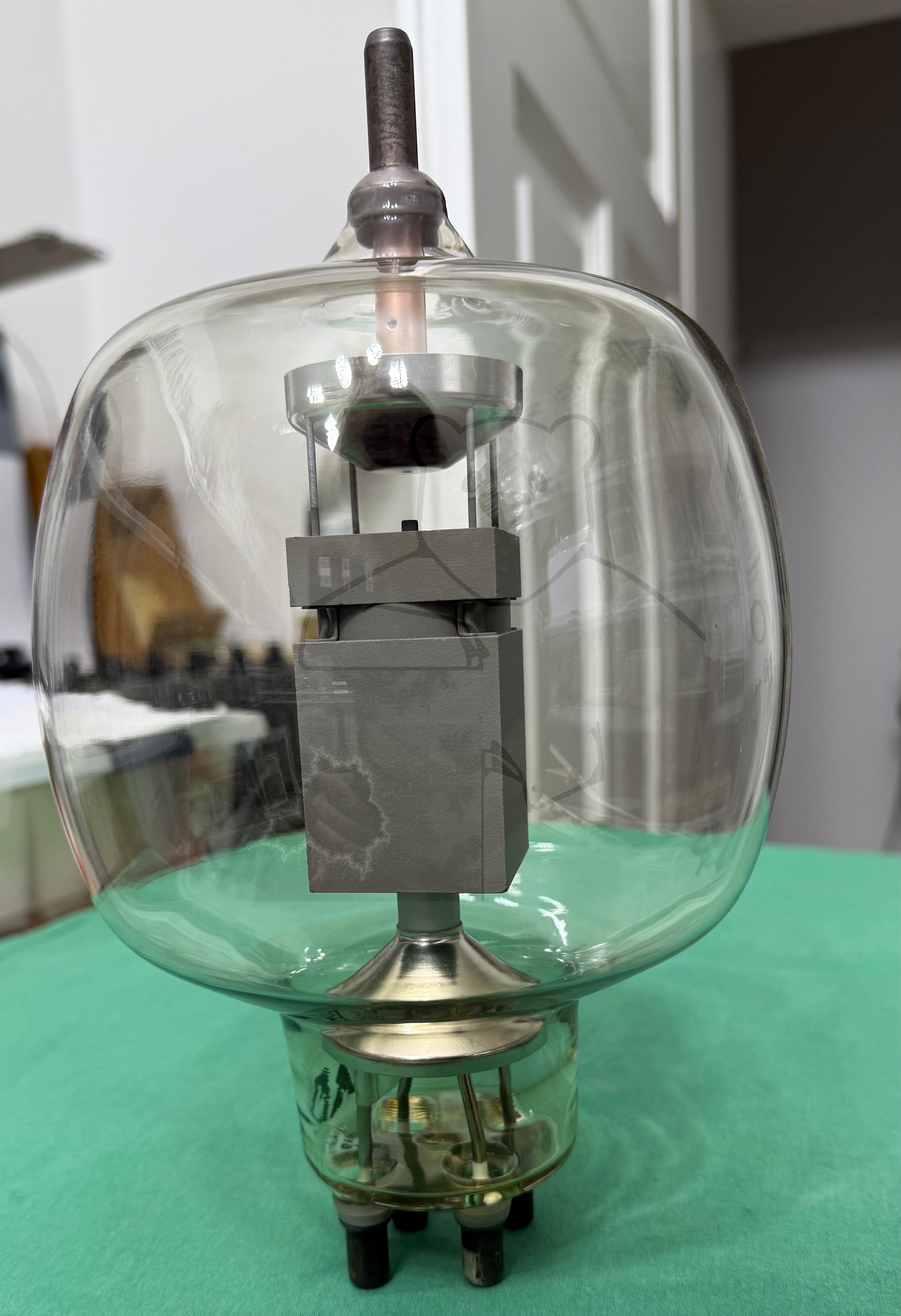

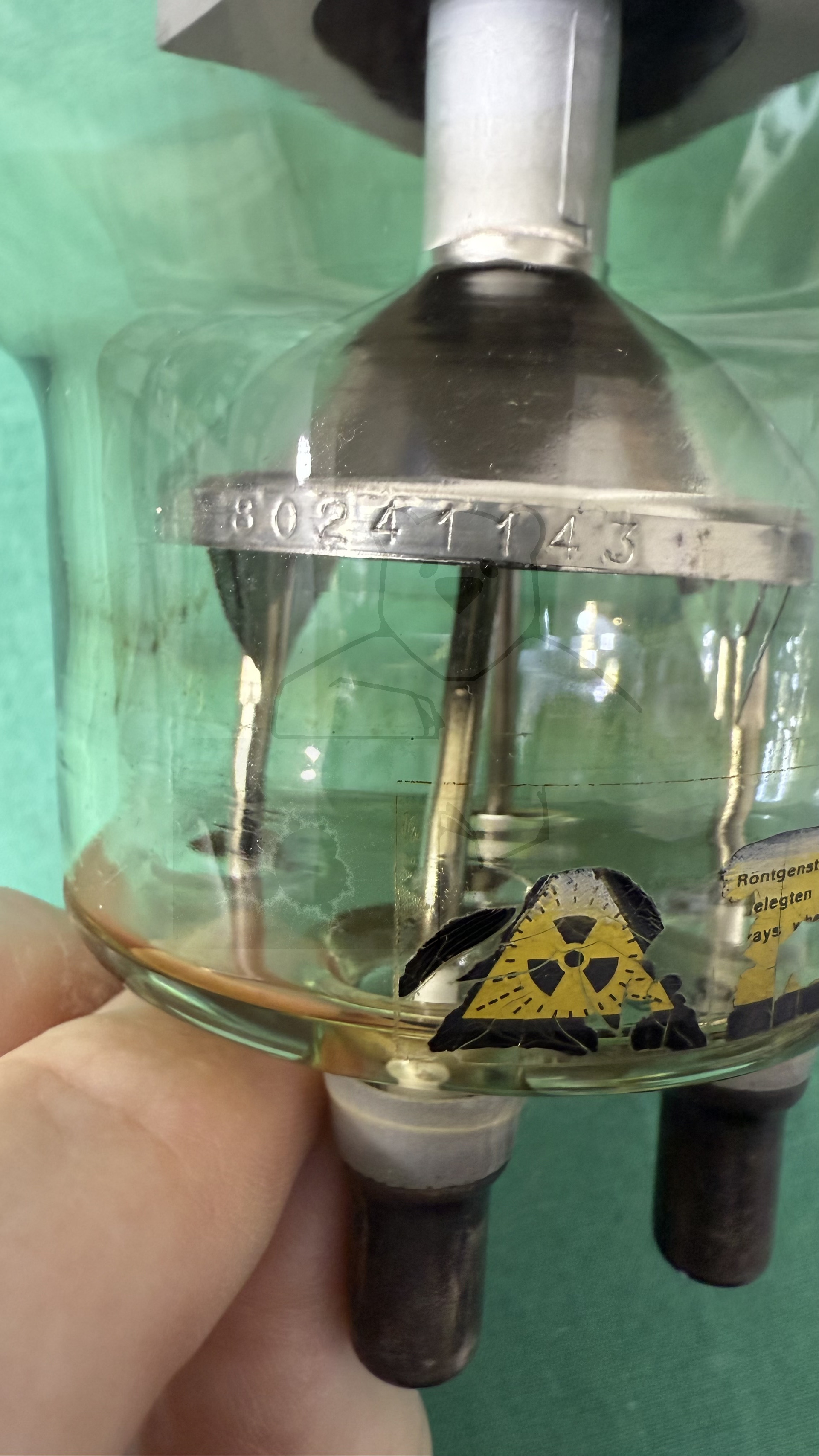

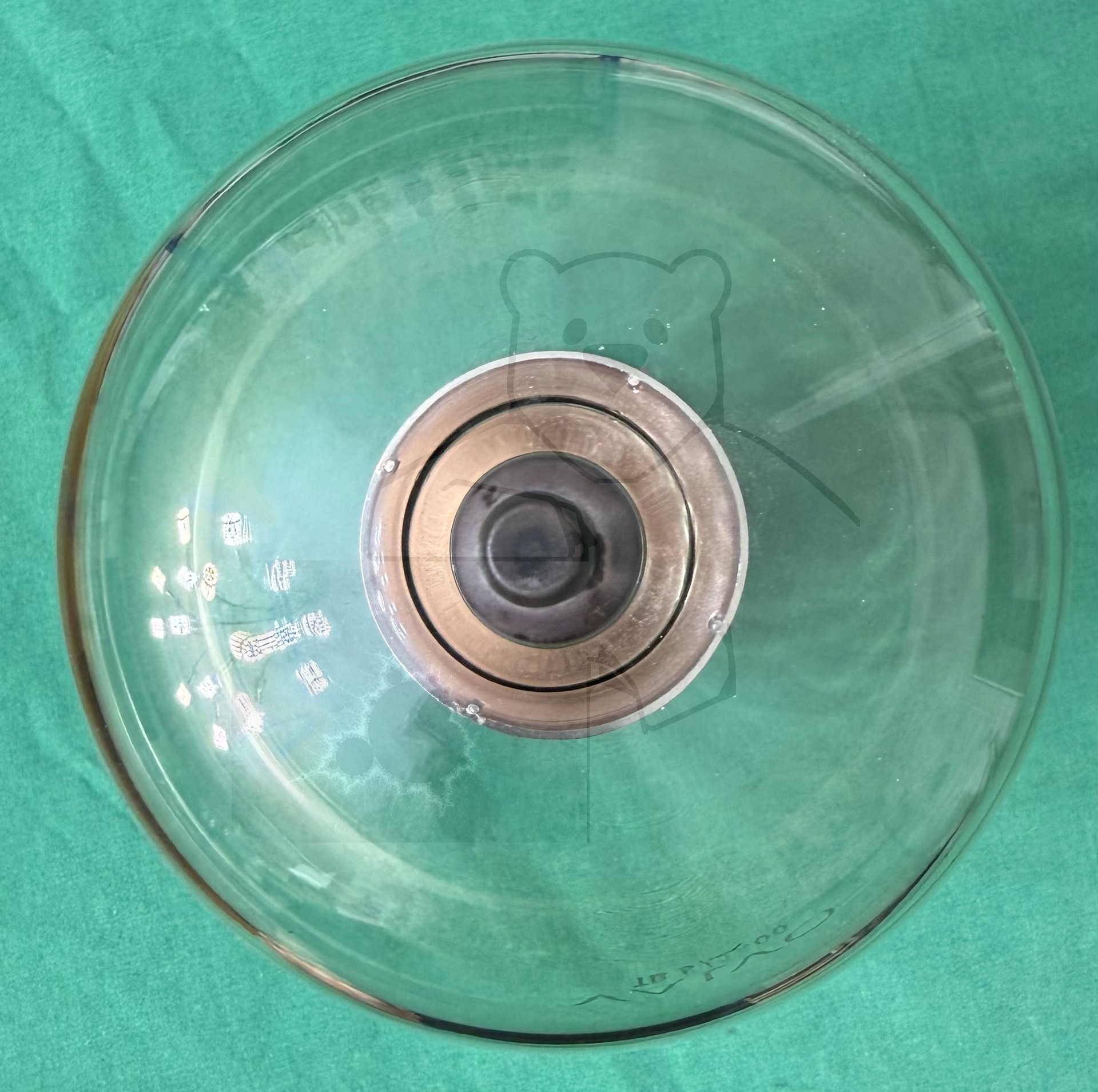

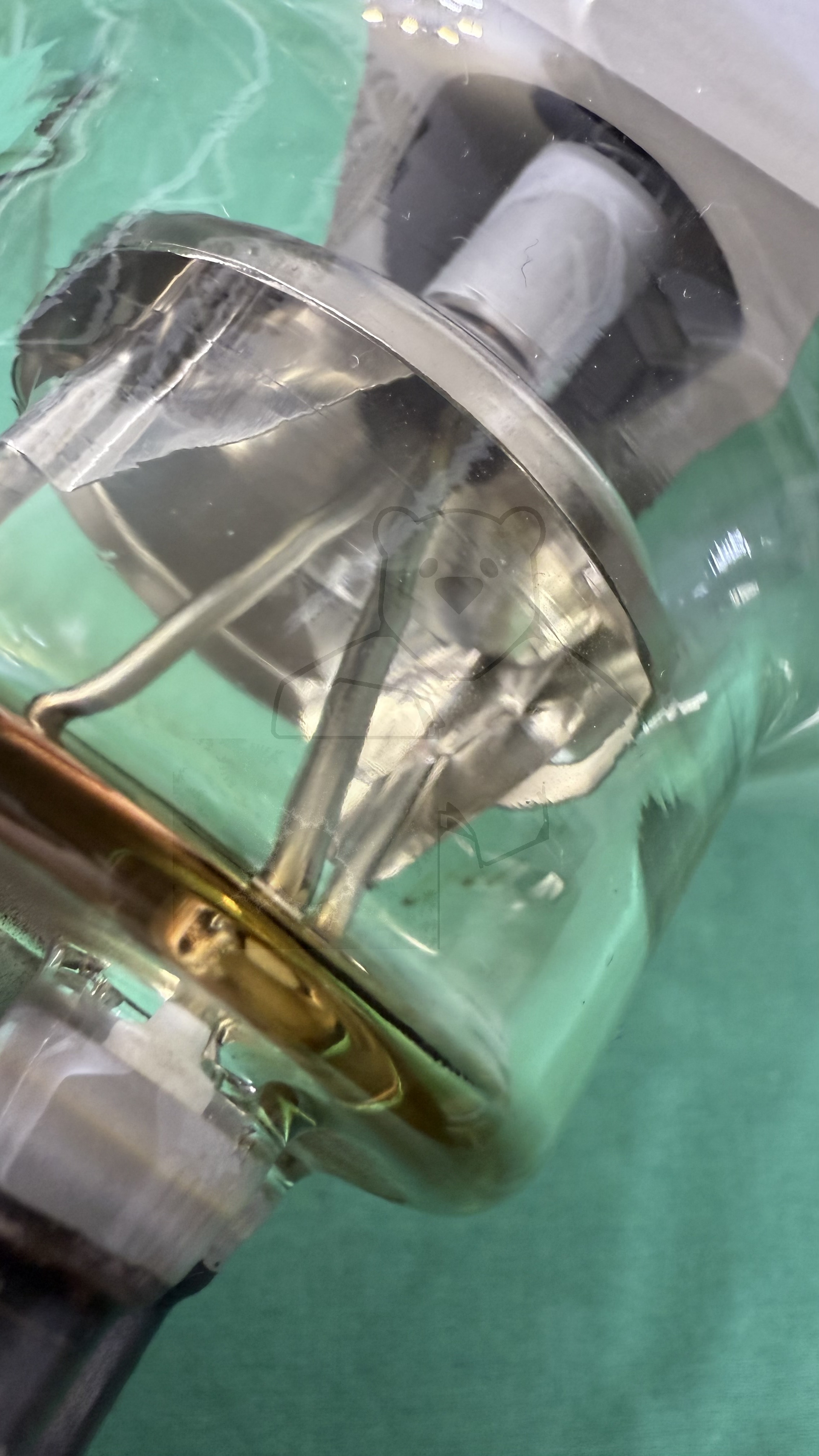

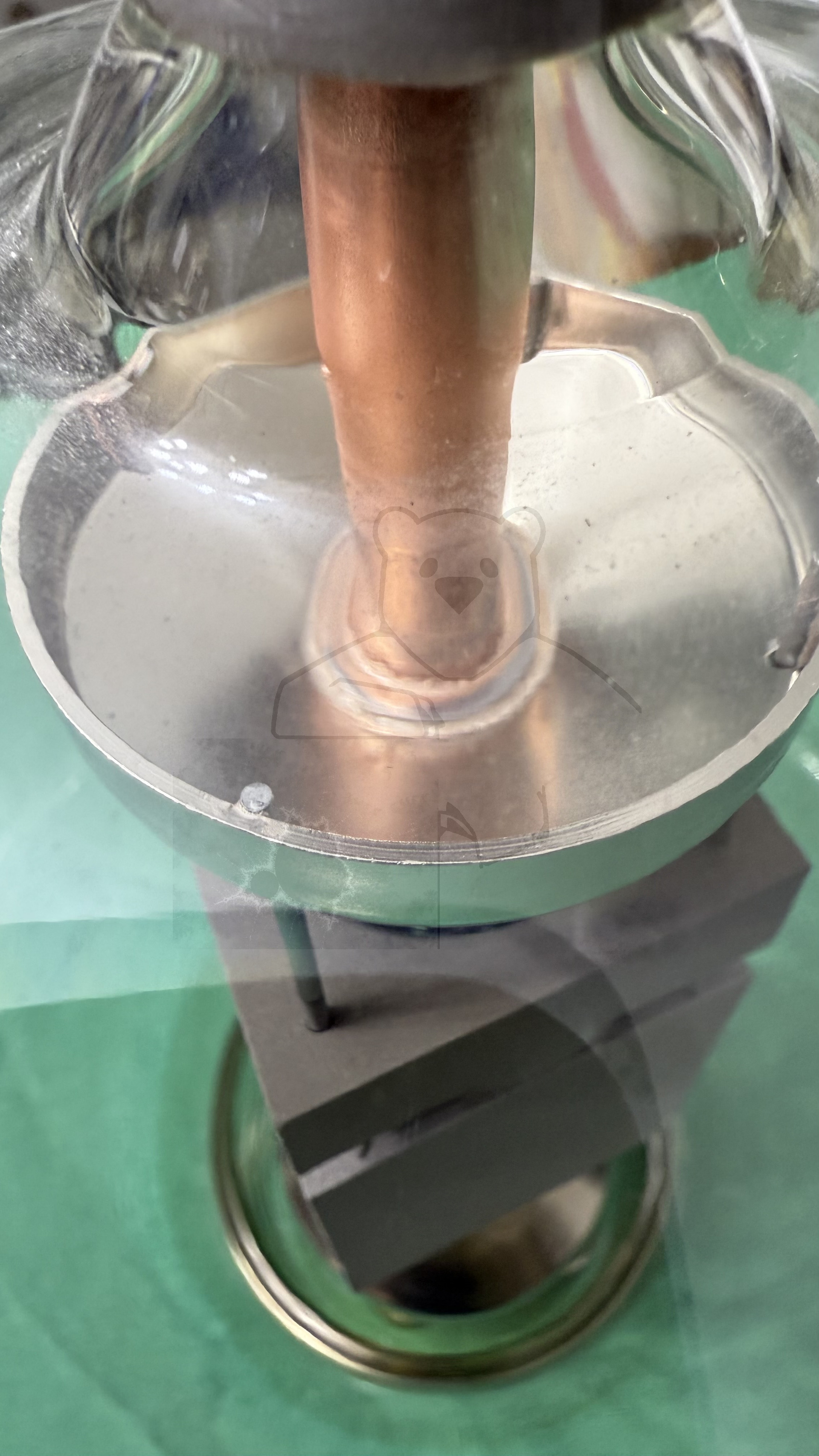

Name	TB5/2500
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	32,5
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Spezialsockel → Liste aller Röhren mit: Spezialsockel
Zusätzliche Informationen
Letzte Änderung	11.06.2018 19:32:30

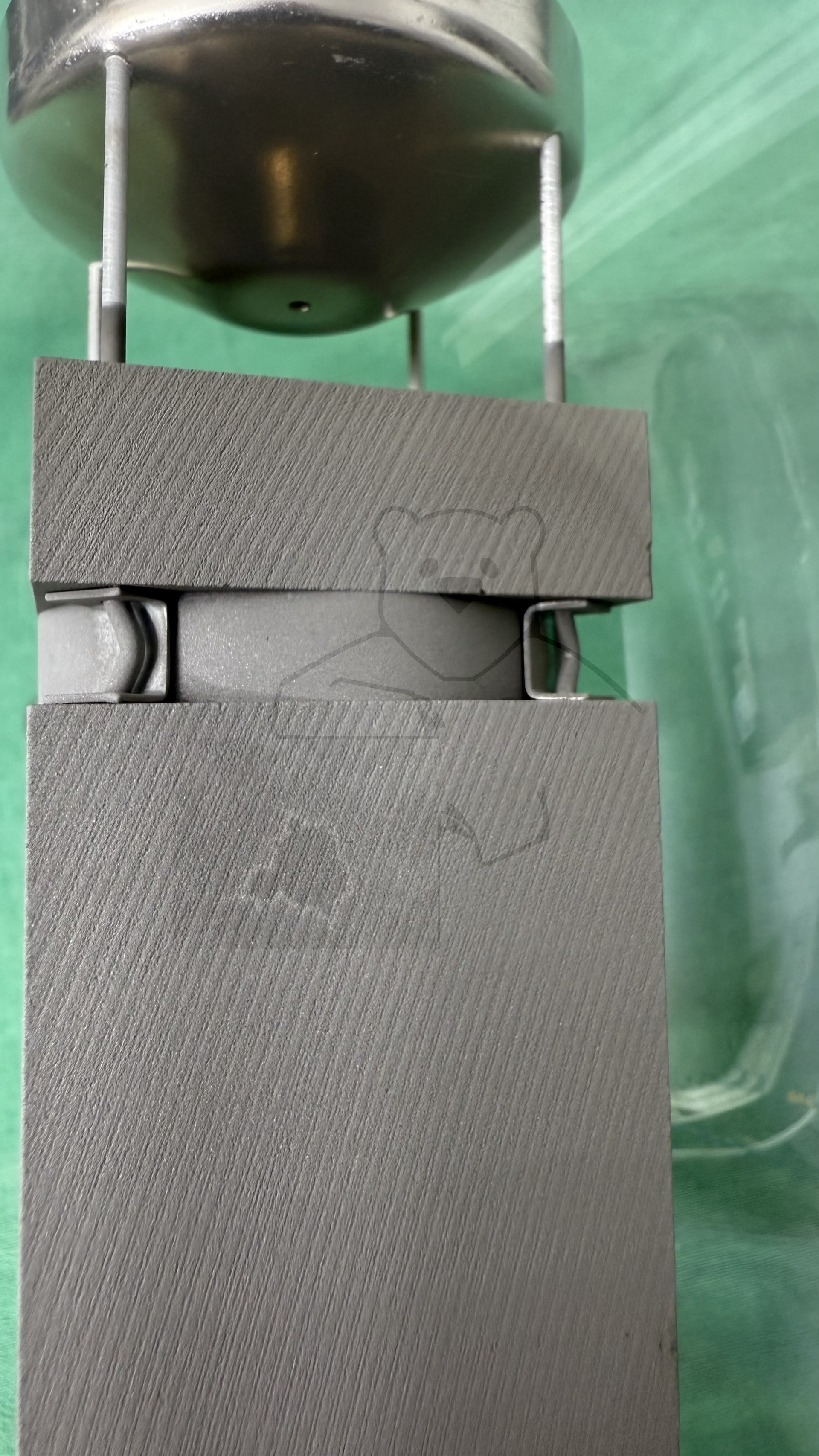

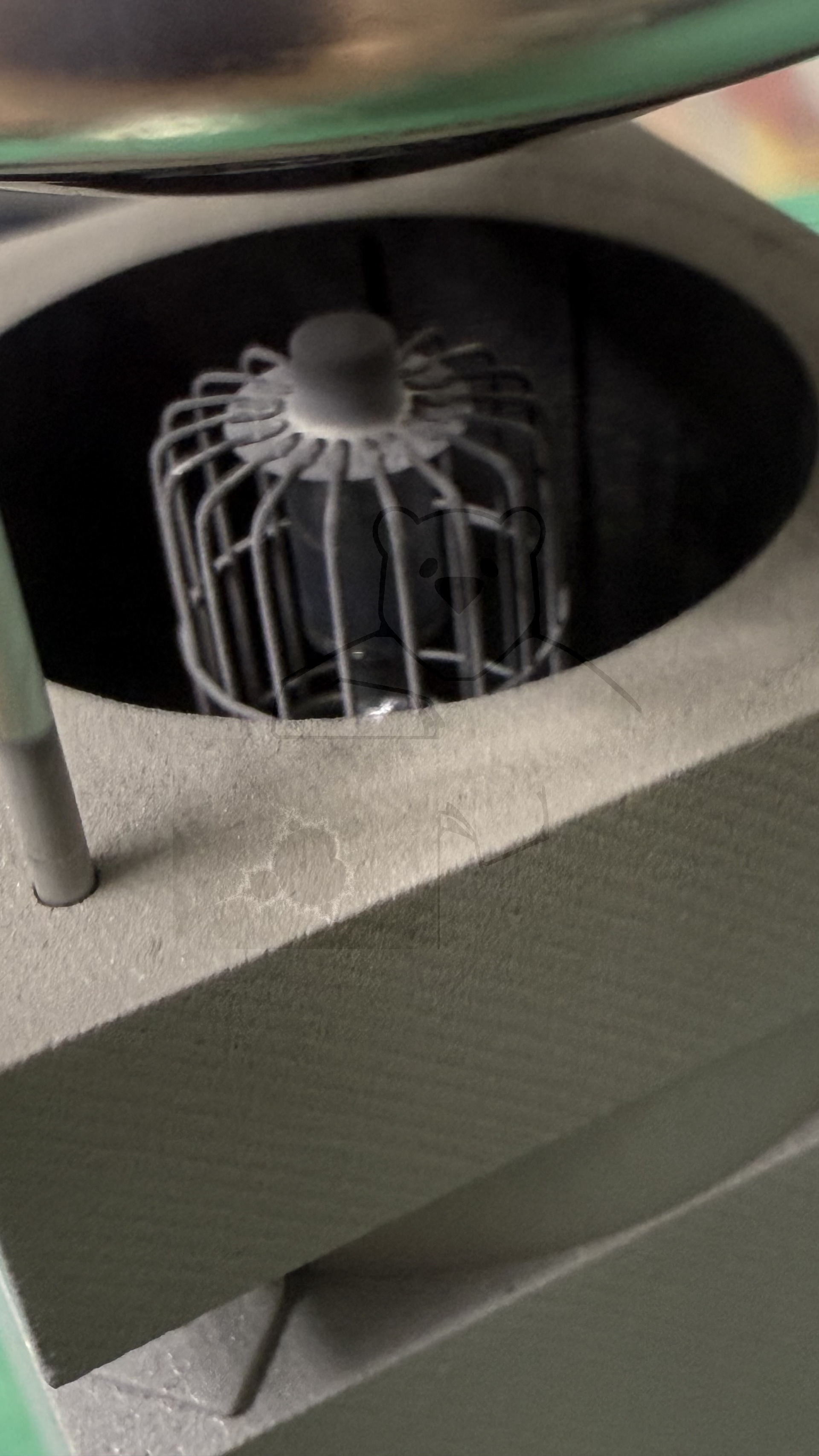

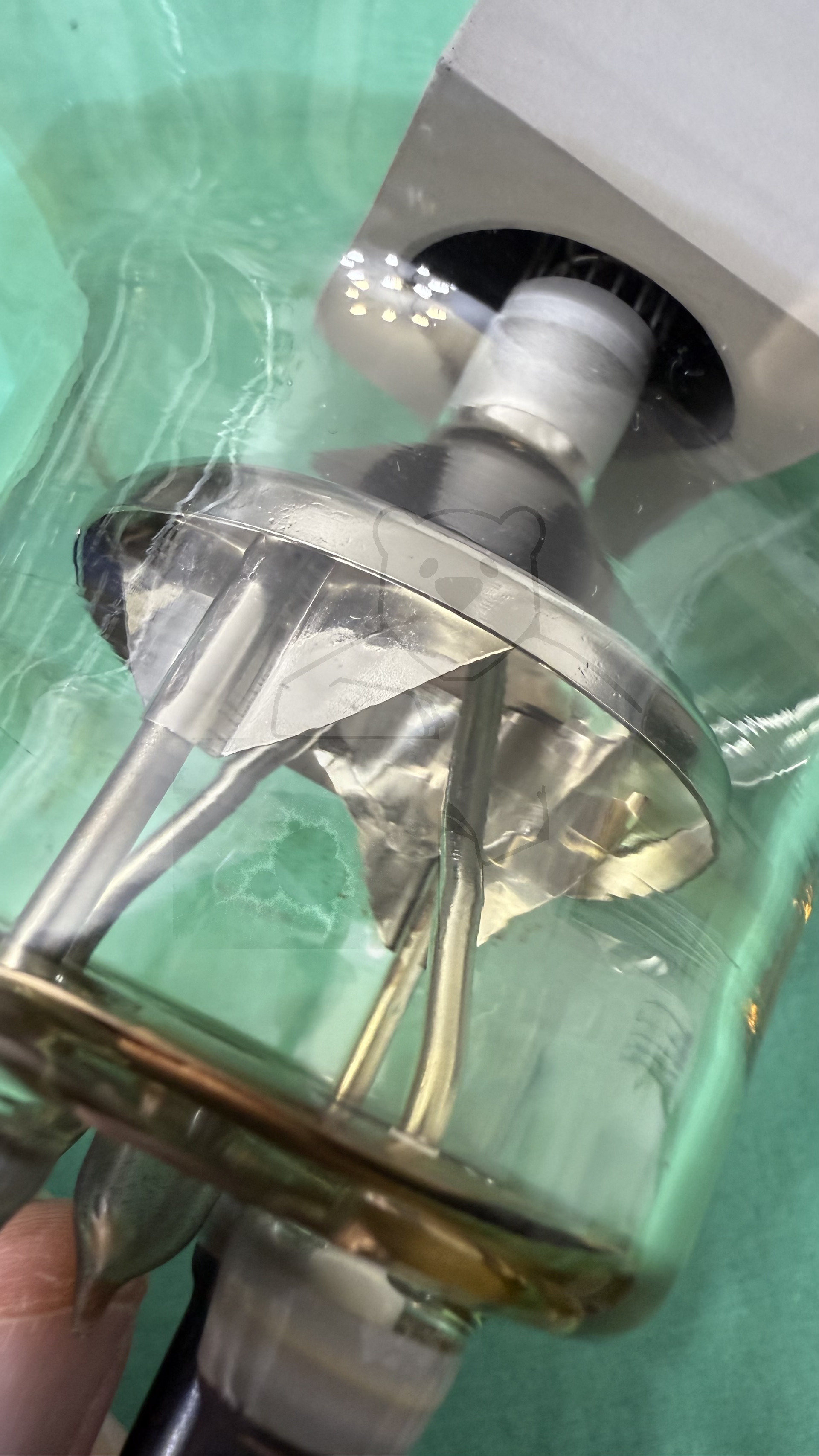

🔎 Beschreibung der Systeme für die Röhre: TB5/2500

	System 1
Kathode	1
Gitter 1	2, 4
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	1, 3
Abschirmung
Funktion	→ Senderoehre, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

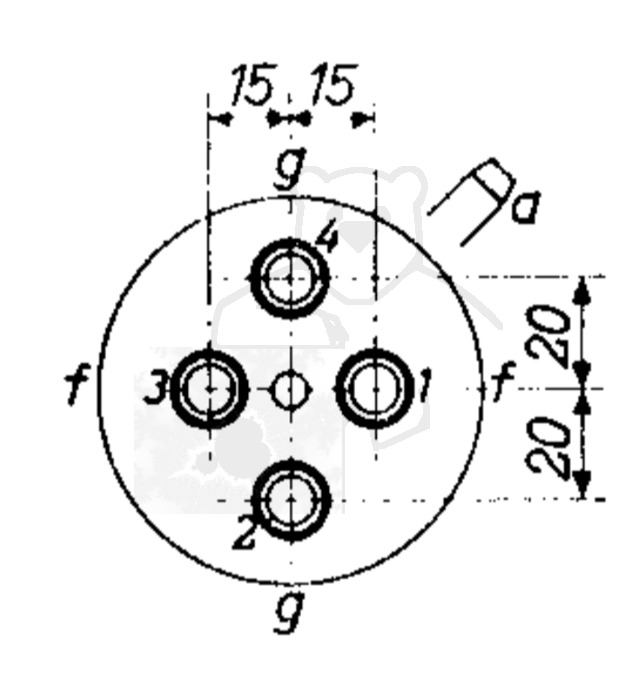

🔎 Sockelschaltung der TB5/2500

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: TB5/2500
Datenblatt TB5-2500 Philips Version 1 [www.tubedata.info].pdf (698 kB)
Datenblatt TB5-2500 Philips Version 2 [www.tubedata.info].pdf (343 kB)
