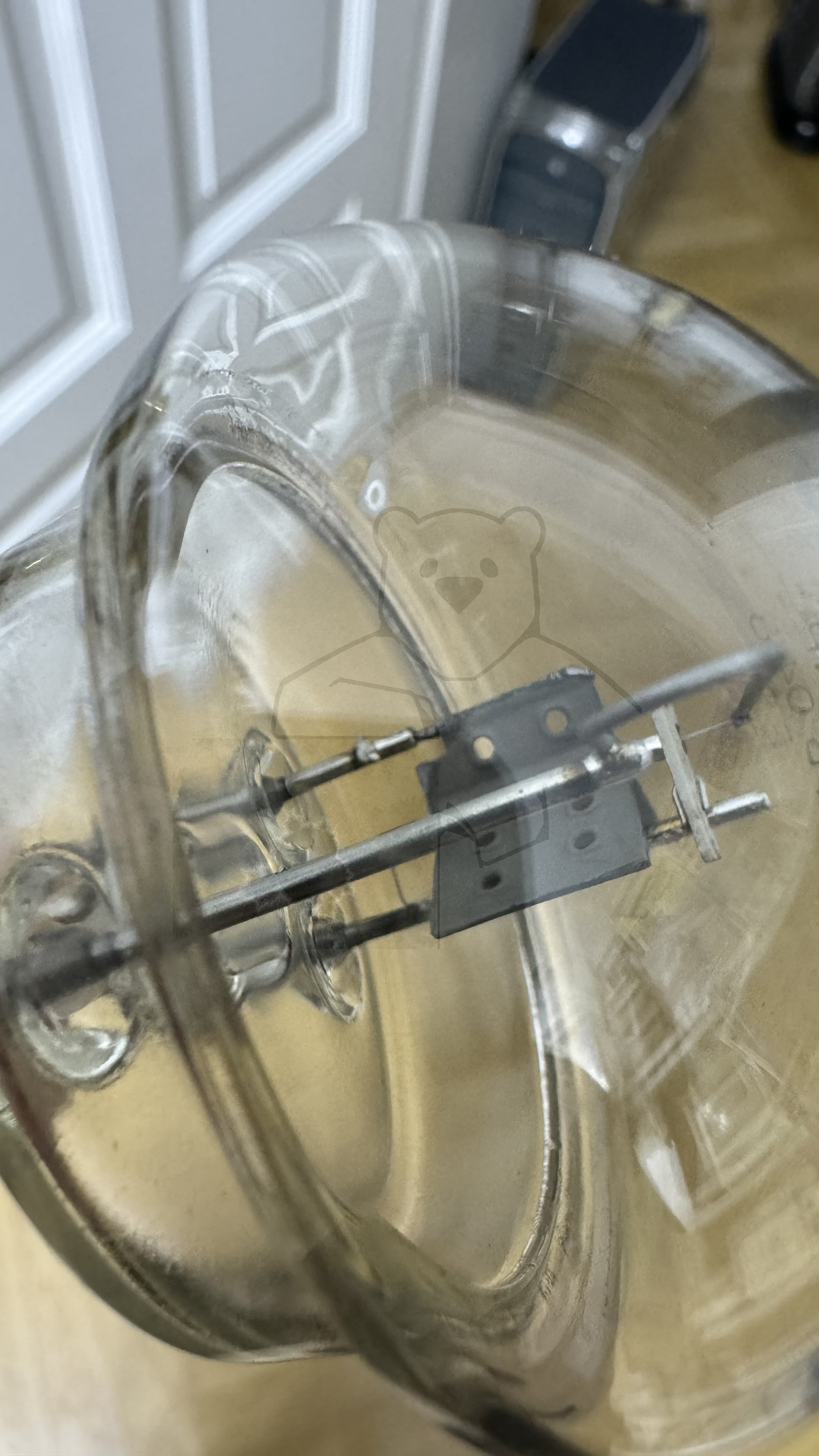

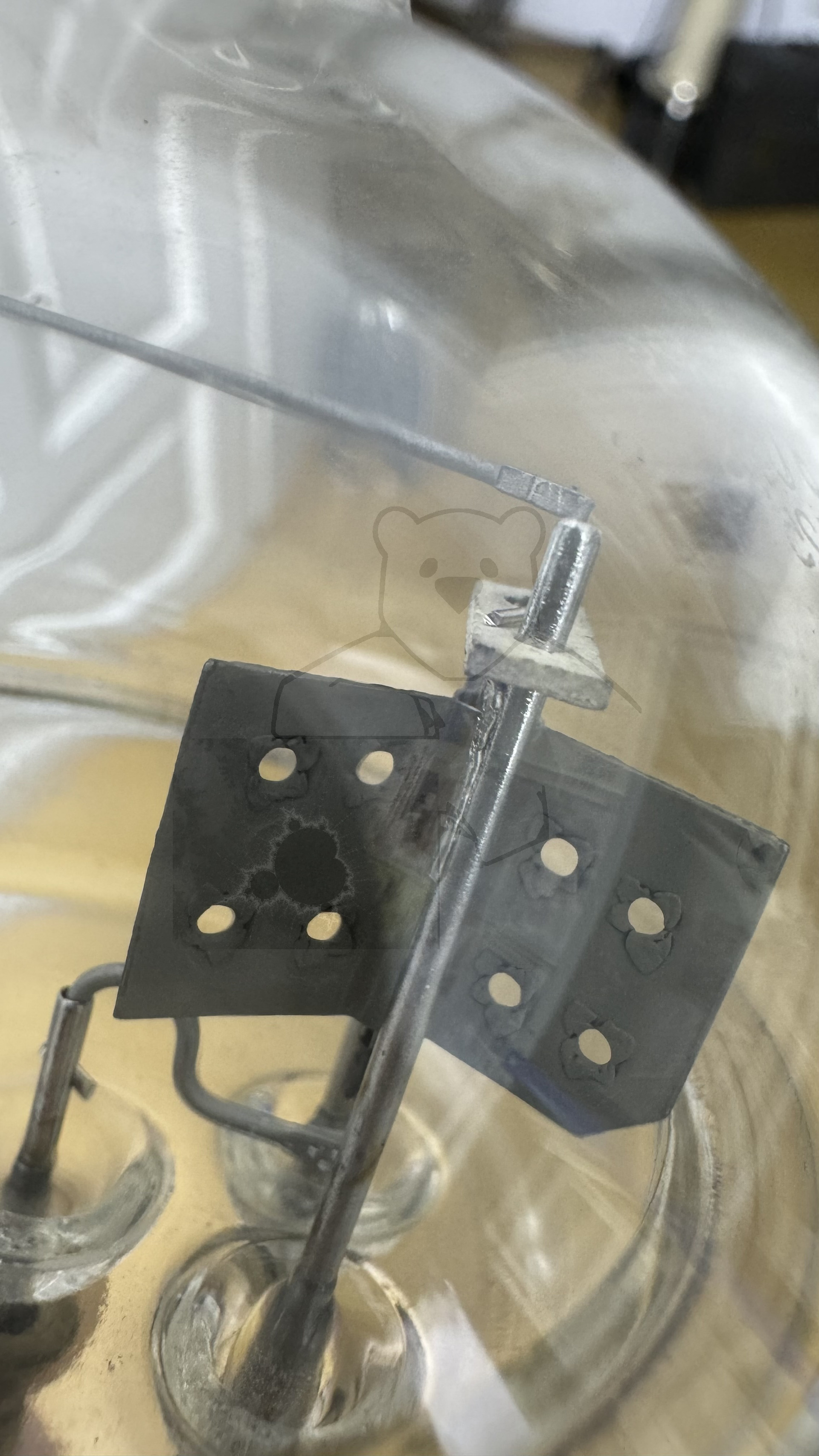

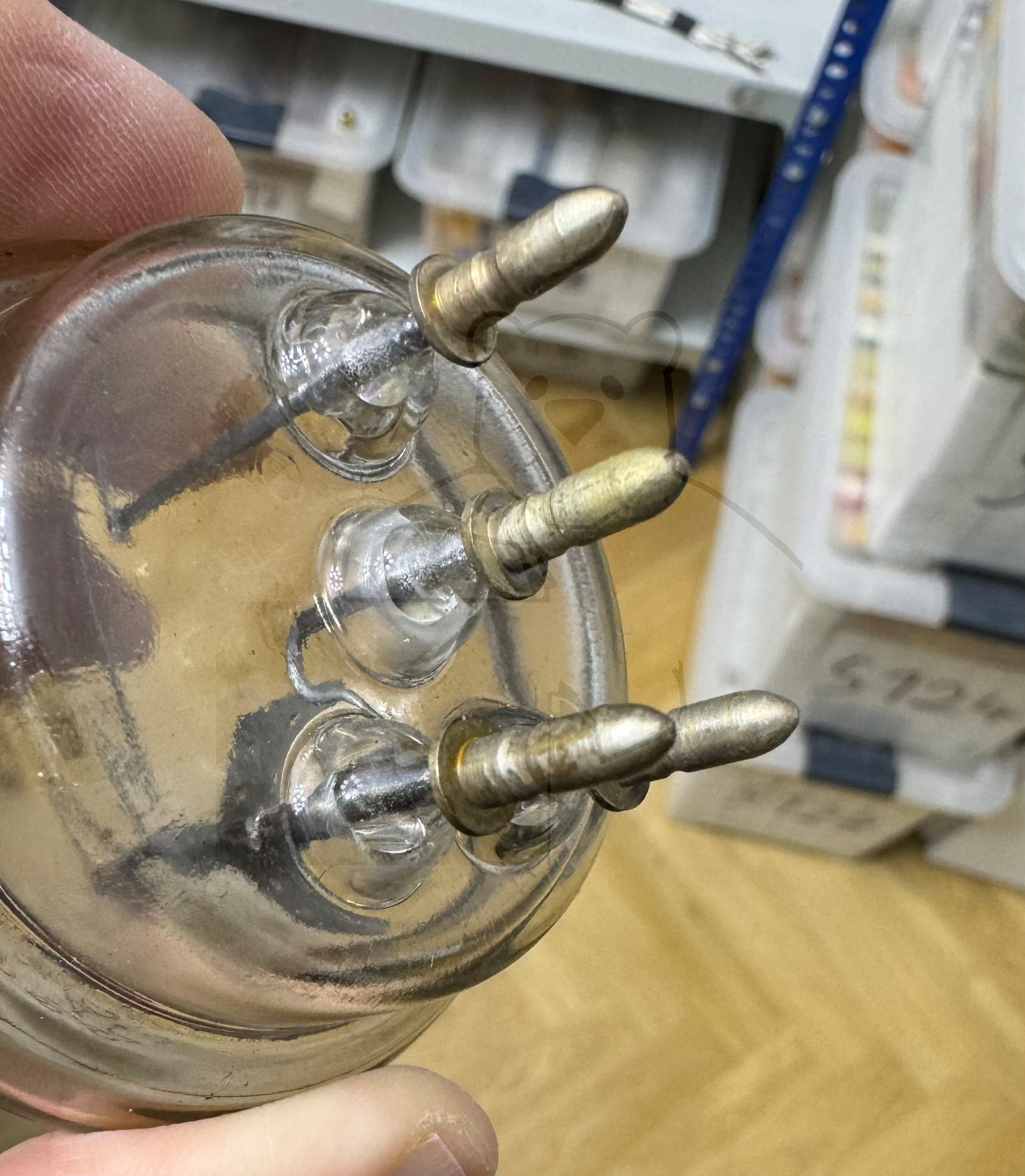

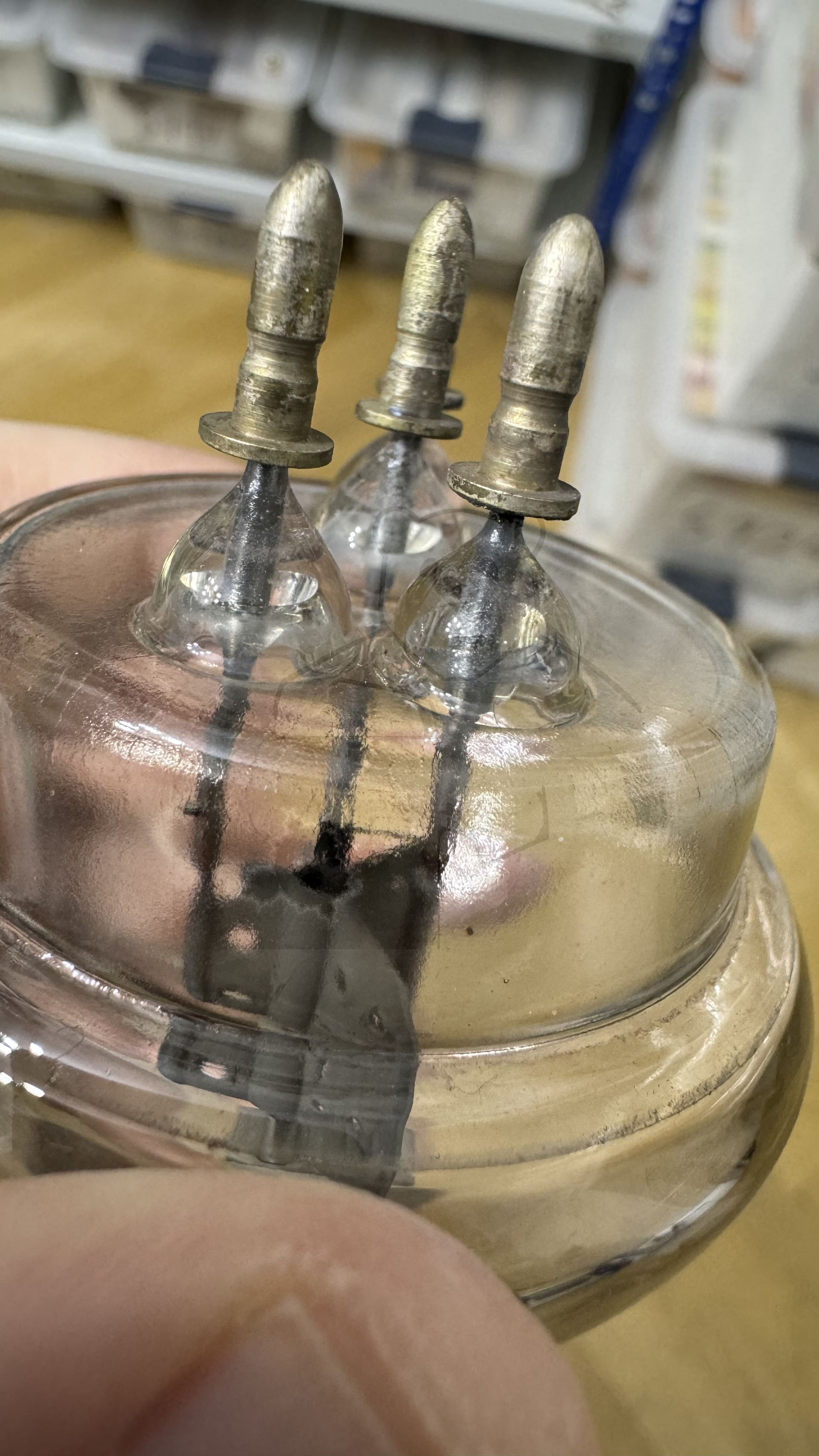

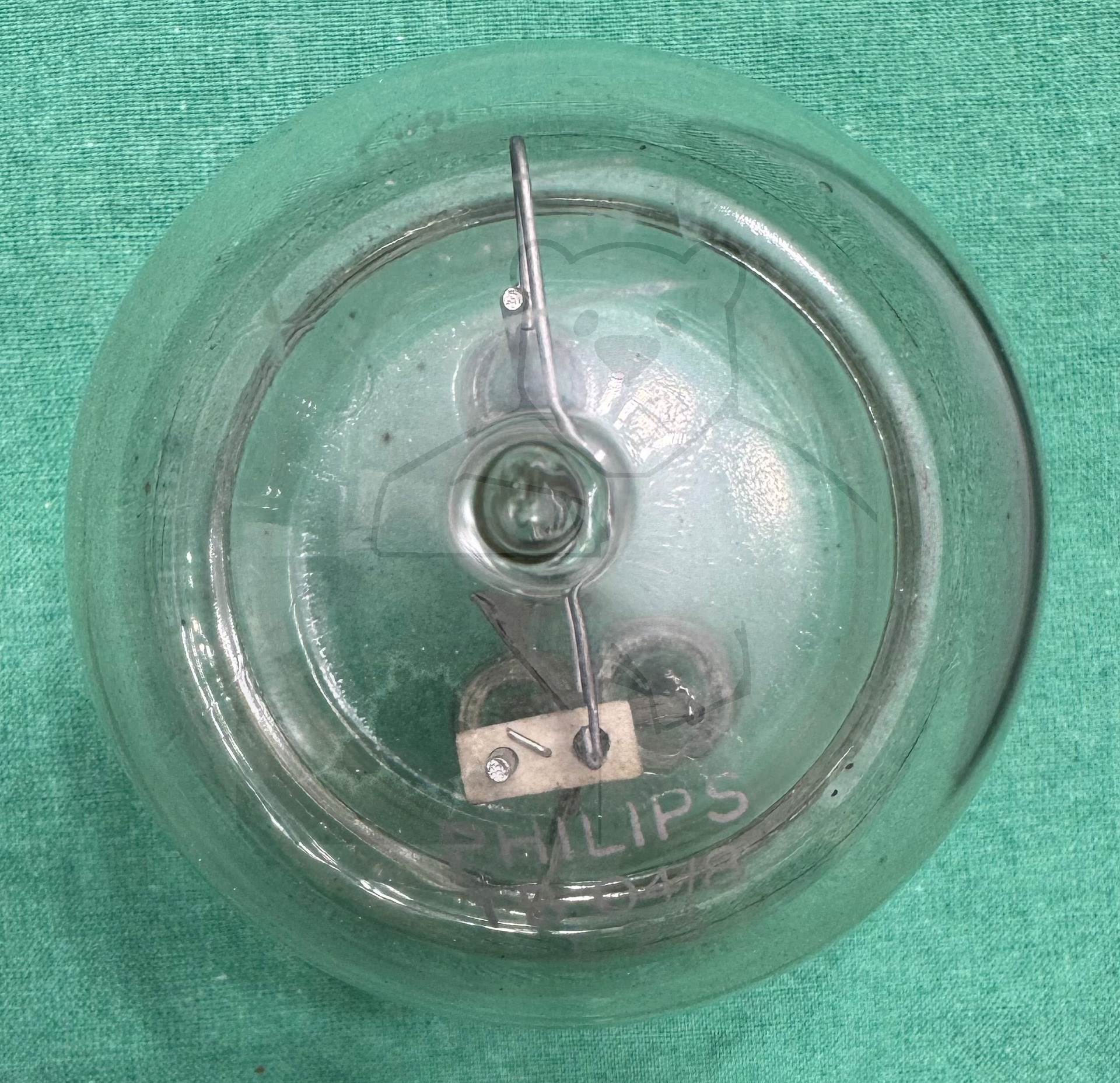

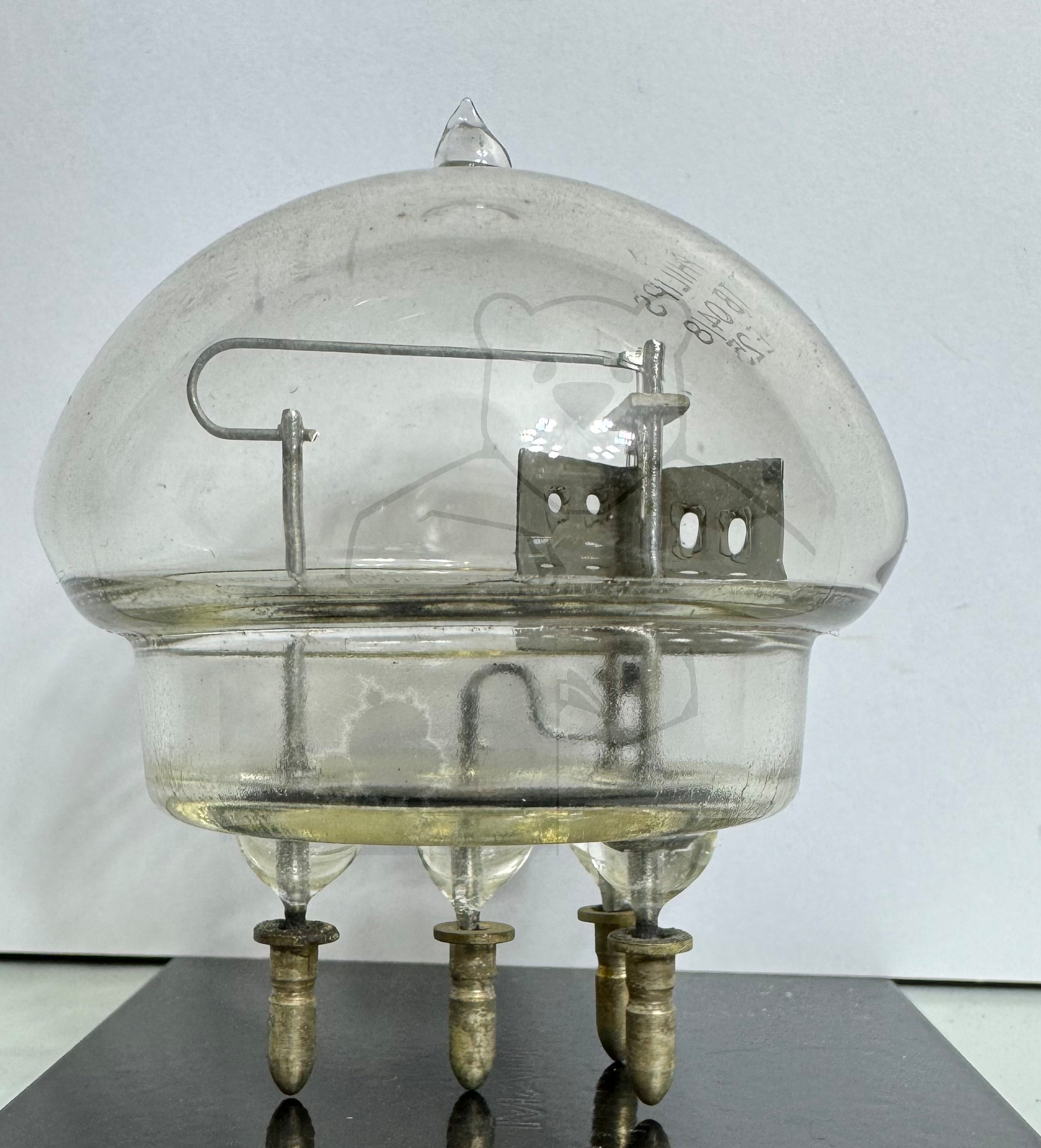

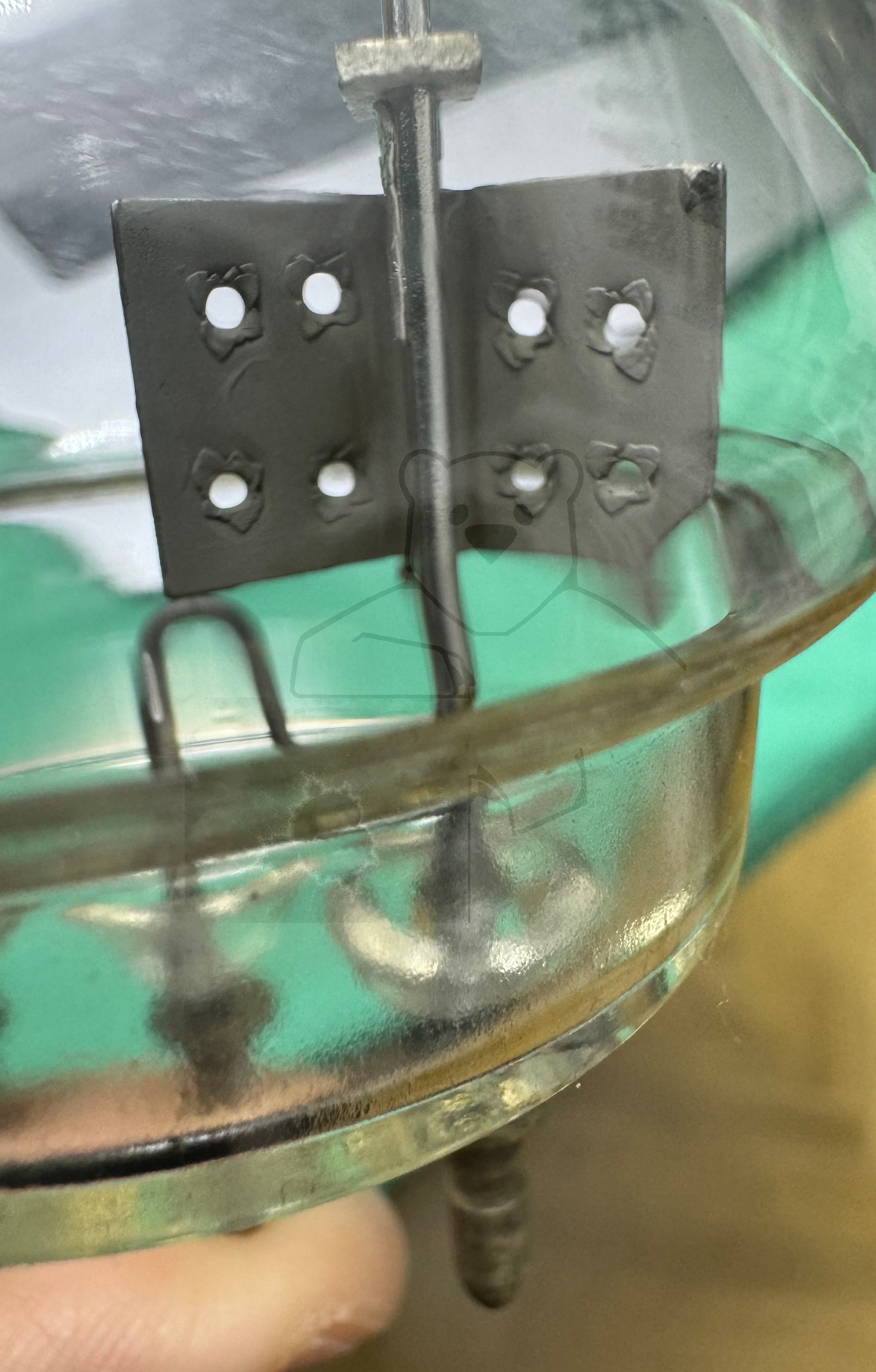

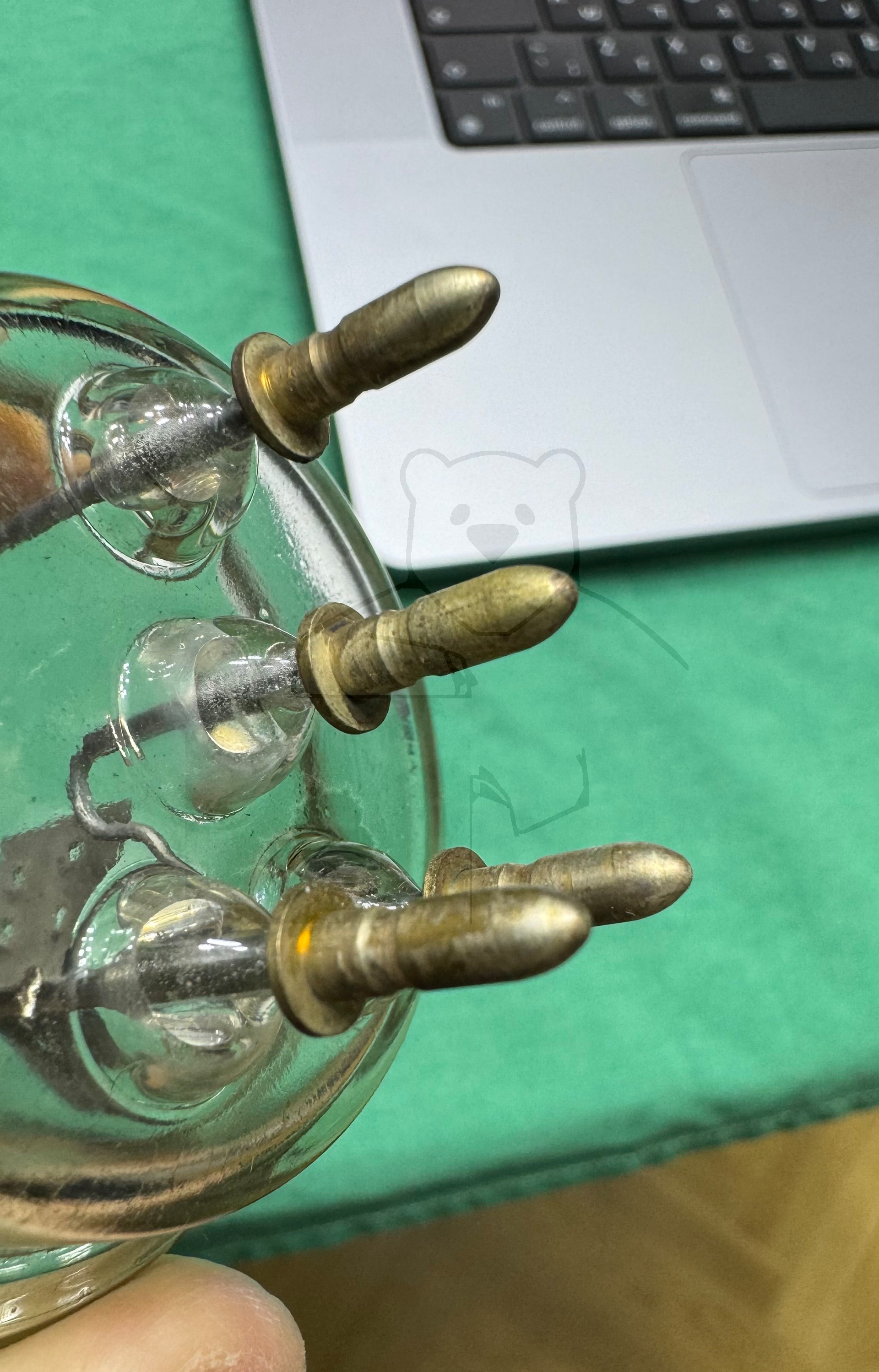

Daten und Bilder der Röhre: TB04/8

🔎 Beschreibung der Röhre: TB04/8

Name	TB04/8
Vergleichsname
Heizspannung (Volt)	2
Heizstrom (Ampère)	3,65
Art der Heizung	Direkt
Röhren mit Sockel	Spezialsockel, Deutsche Wehrmacht → Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht
Zusätzliche Informationen
Letzte Änderung	18.04.2023 02:01:17

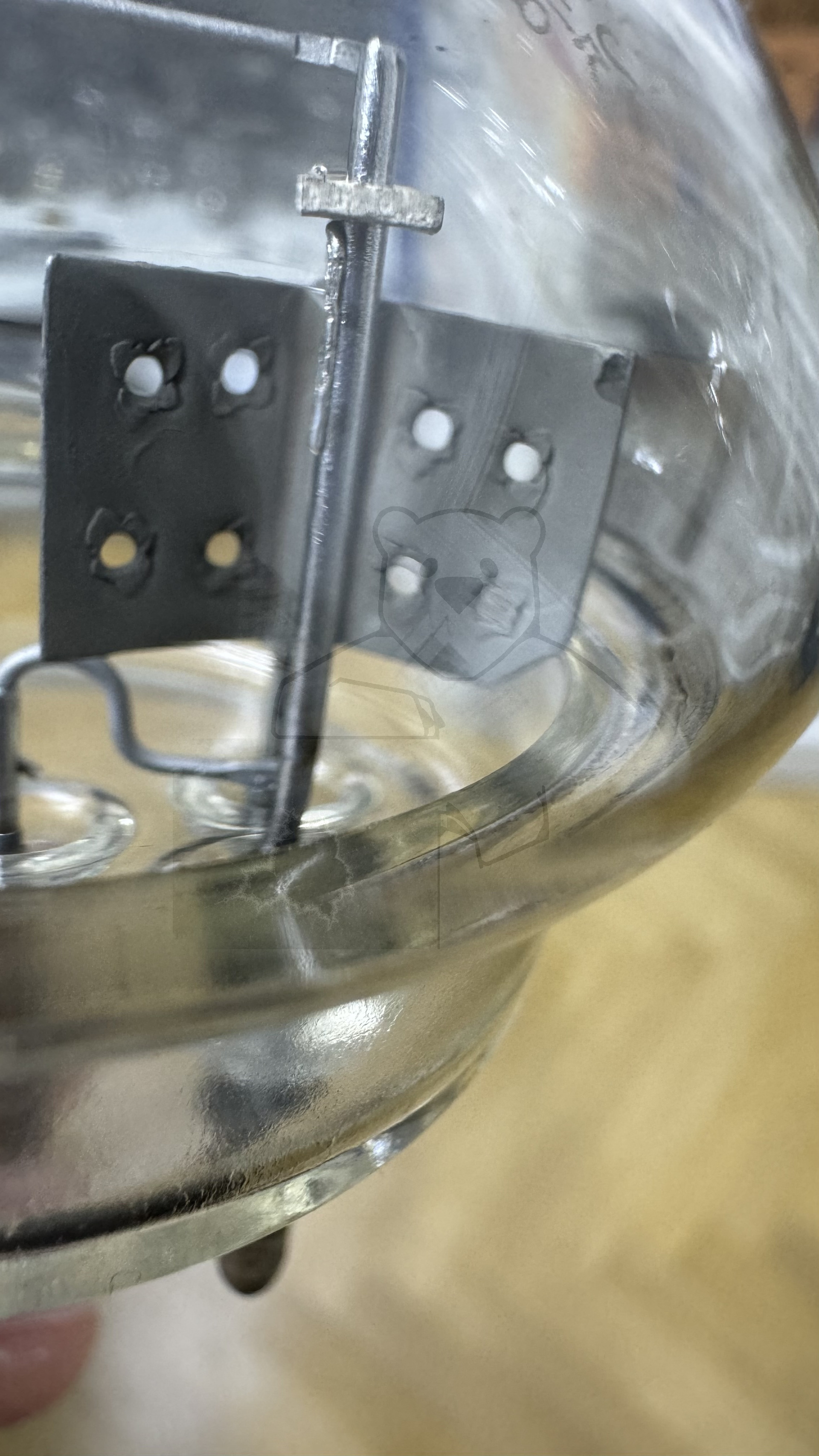

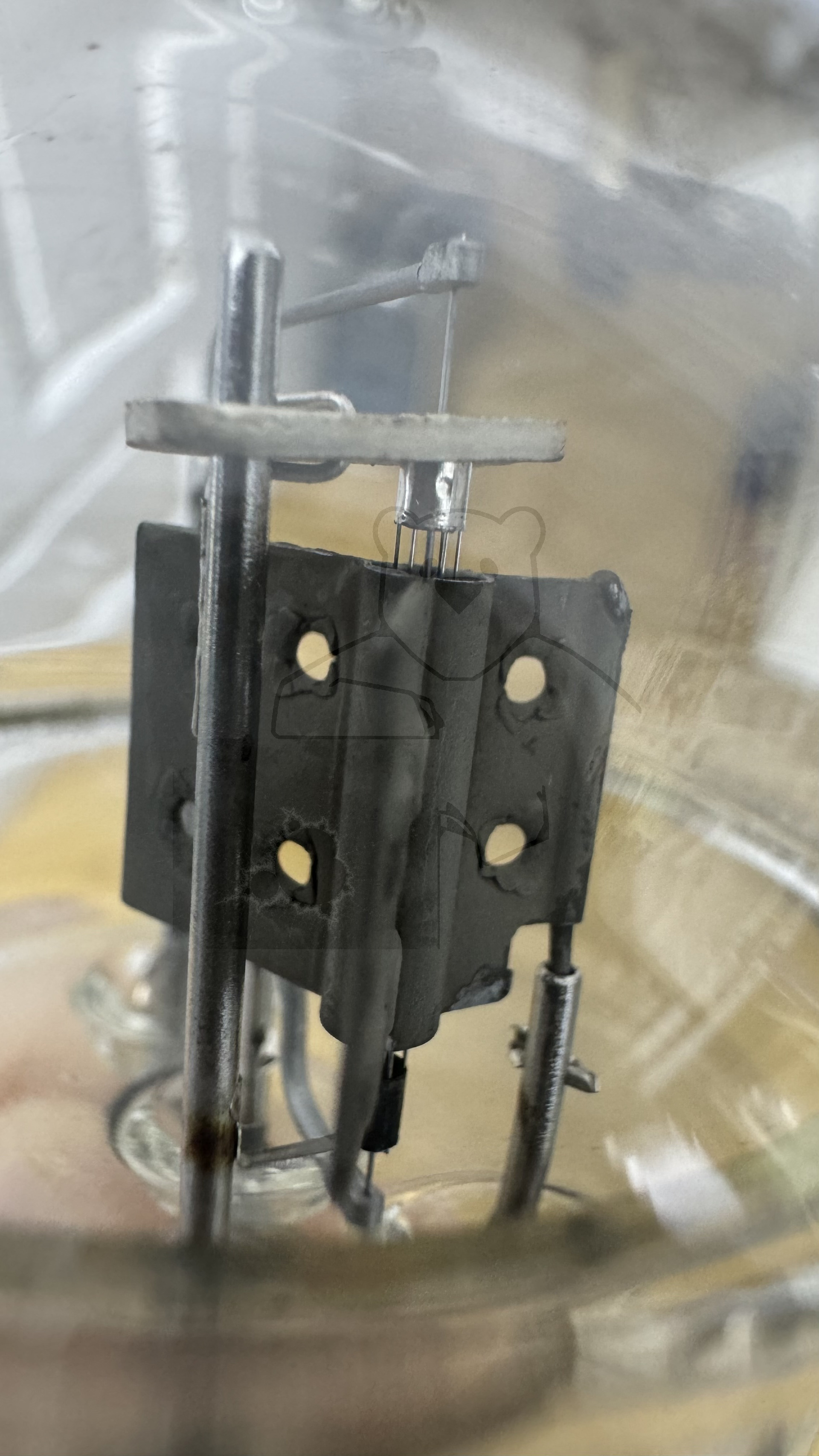

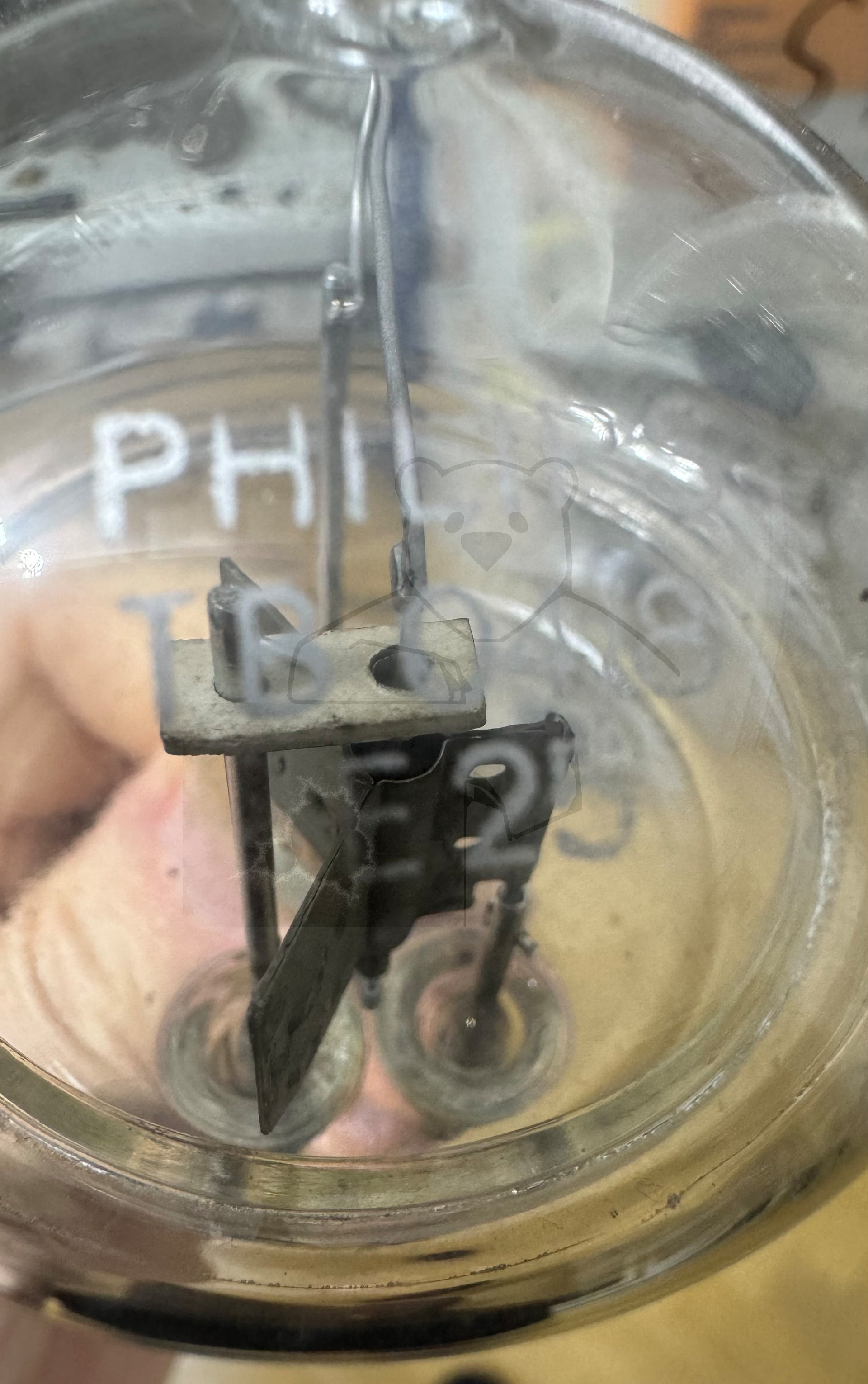

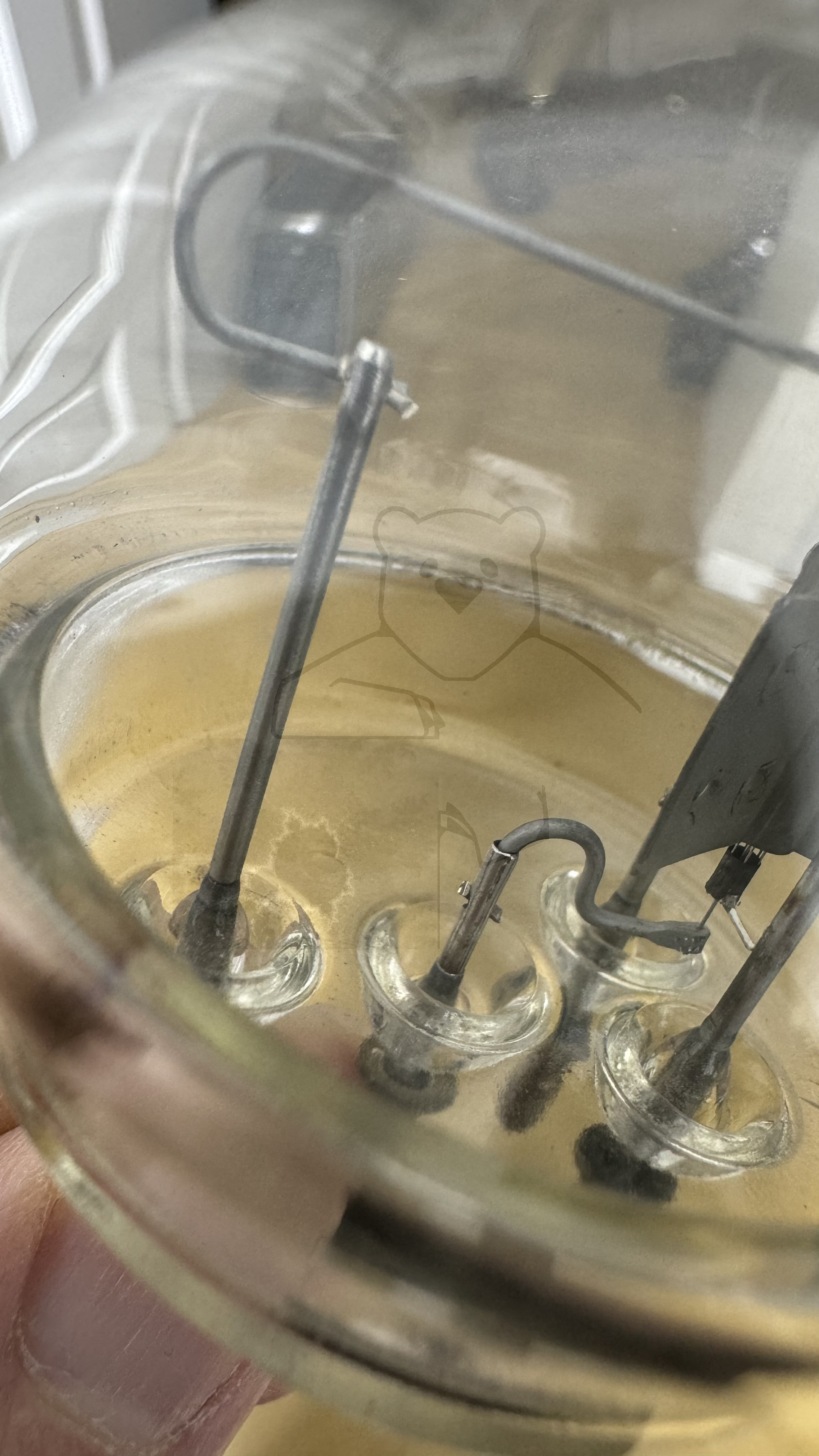

🔎 Beschreibung der Systeme für die Röhre: TB04/8

	System 1
Kathode	f
Gitter 1	g
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung
Funktion	→ Senderoehre, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

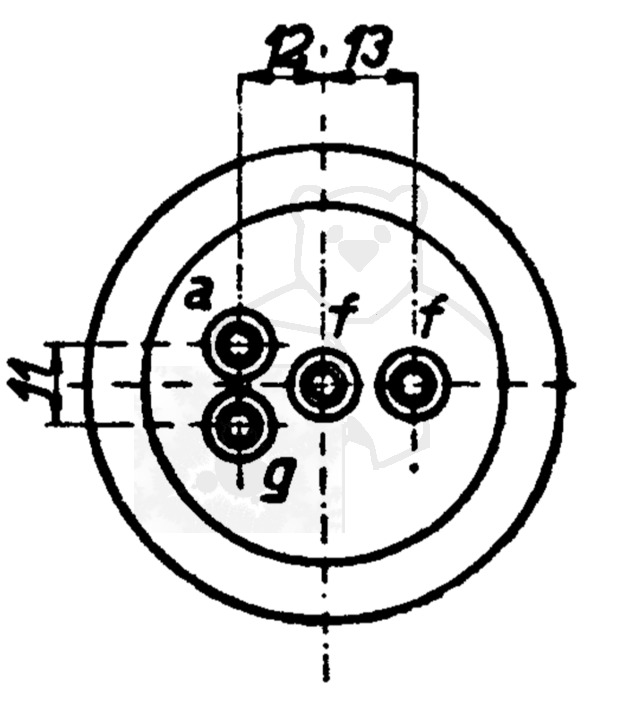

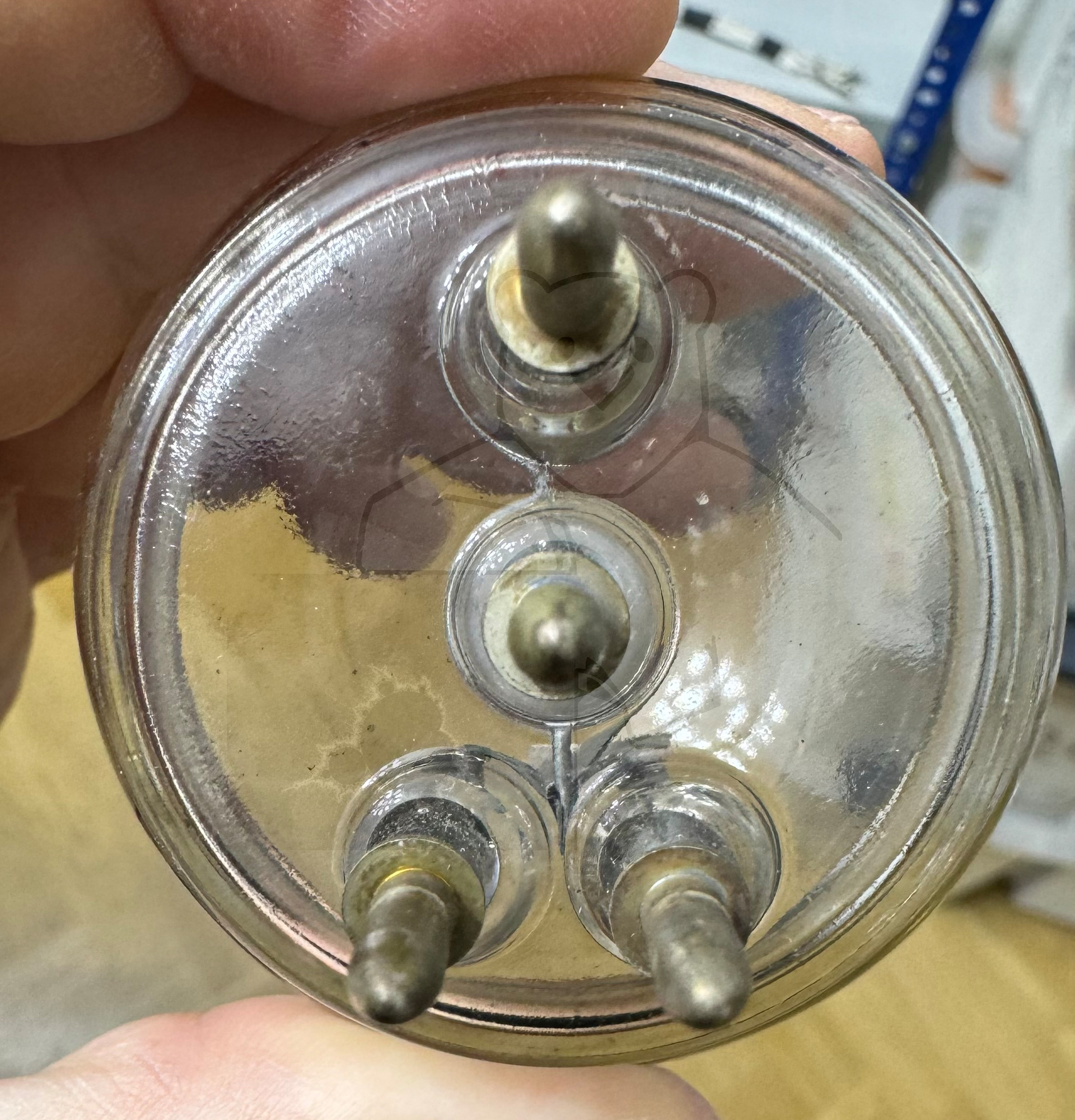

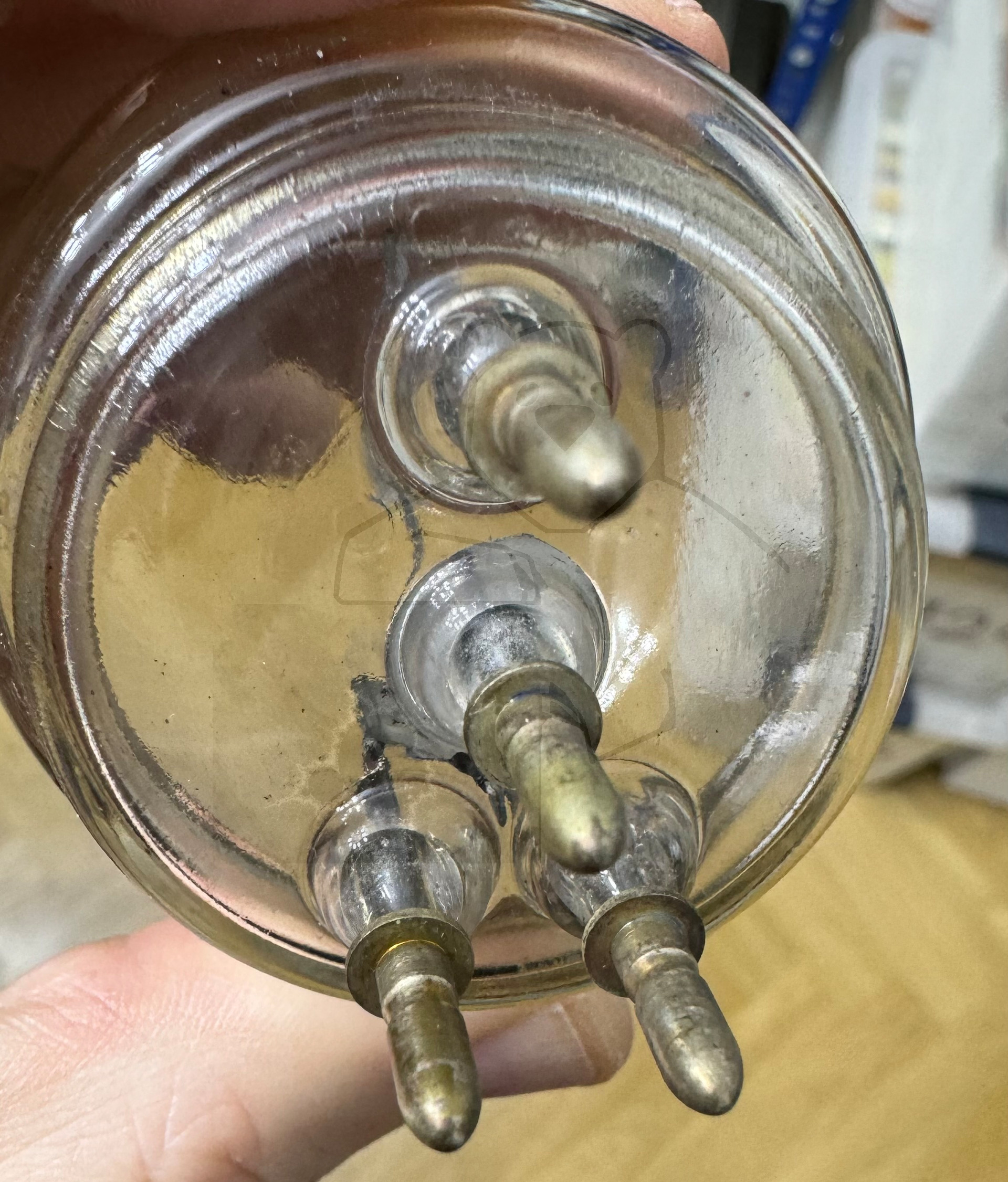

🔎 Sockelschaltung der TB04/8

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: TB04/8
Datenblatt TB04-8 Philips Version 1 [www.tubedata.info].pdf (2039 kB)
Datenblatt TB04-8 Philips Version 2 [www.tubedata.info].pdf (599 kB)
