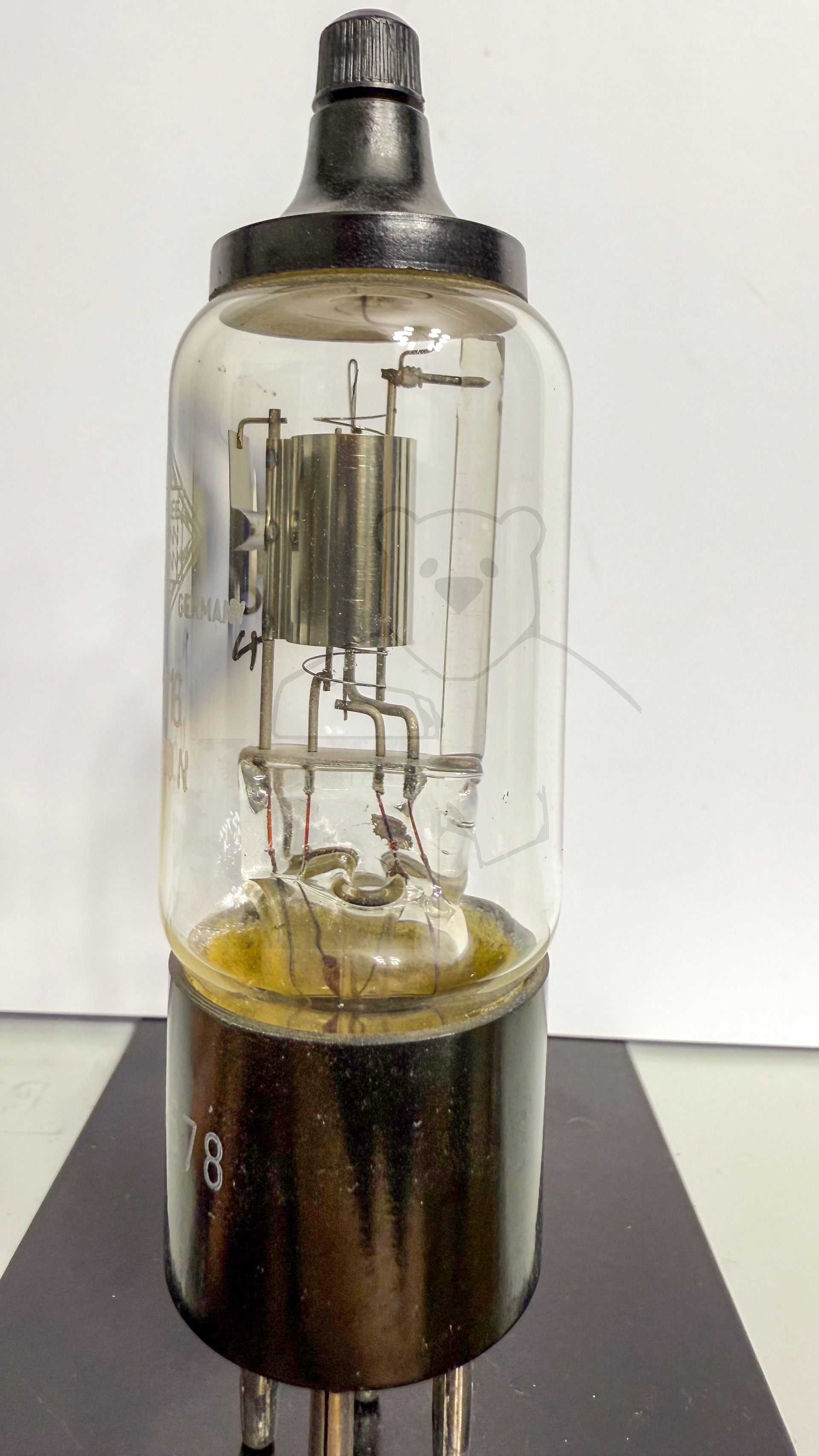

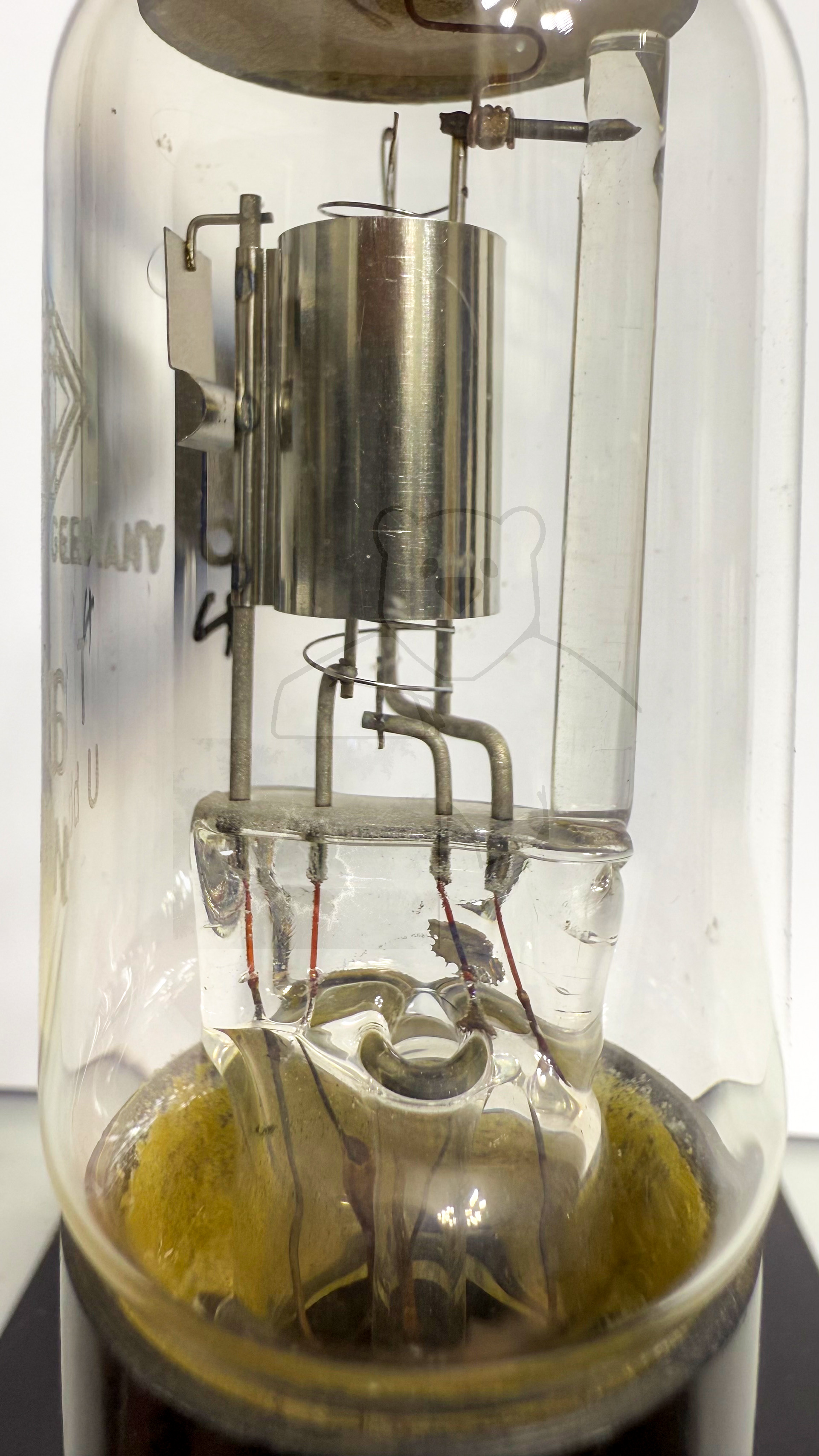

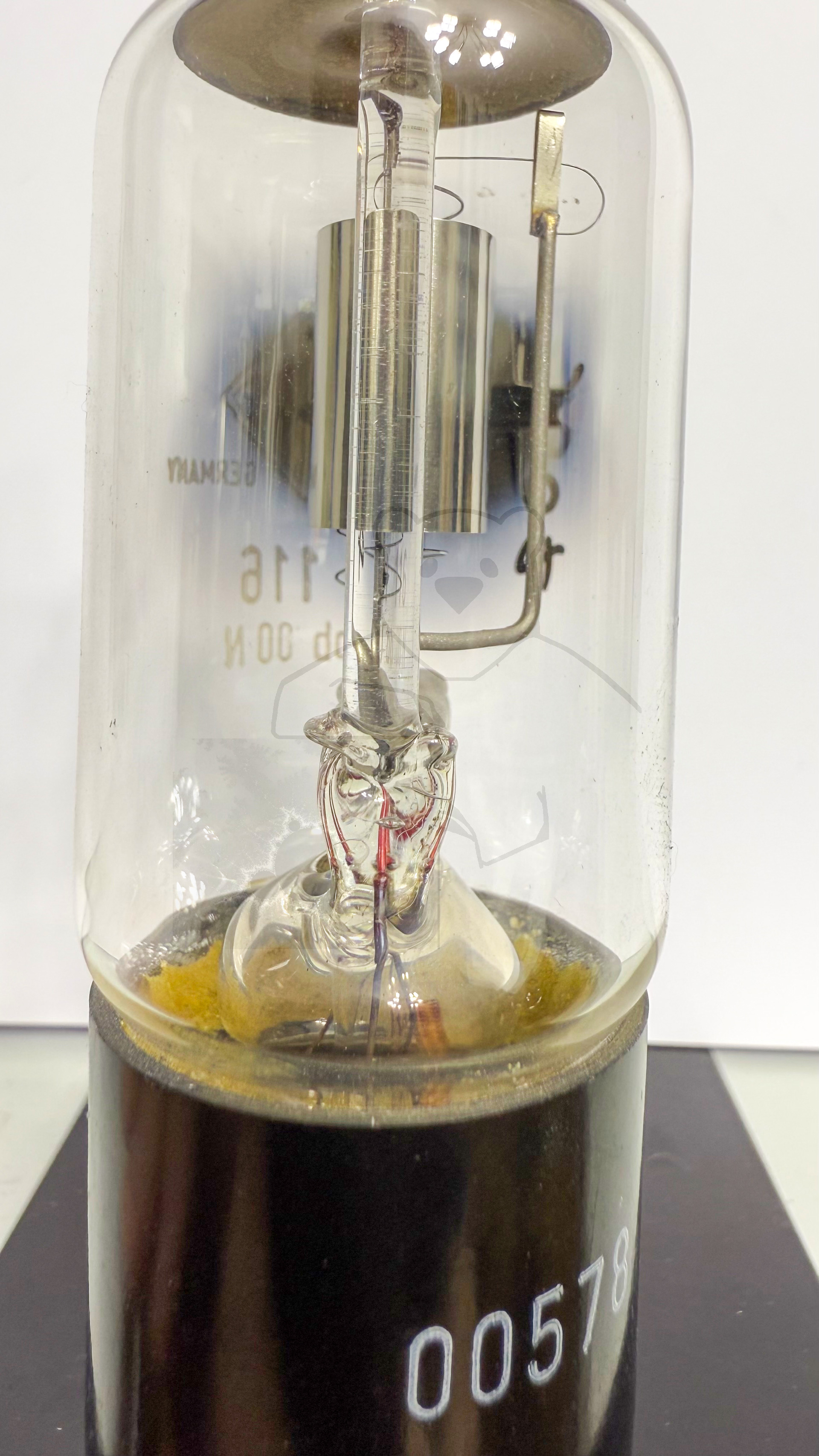

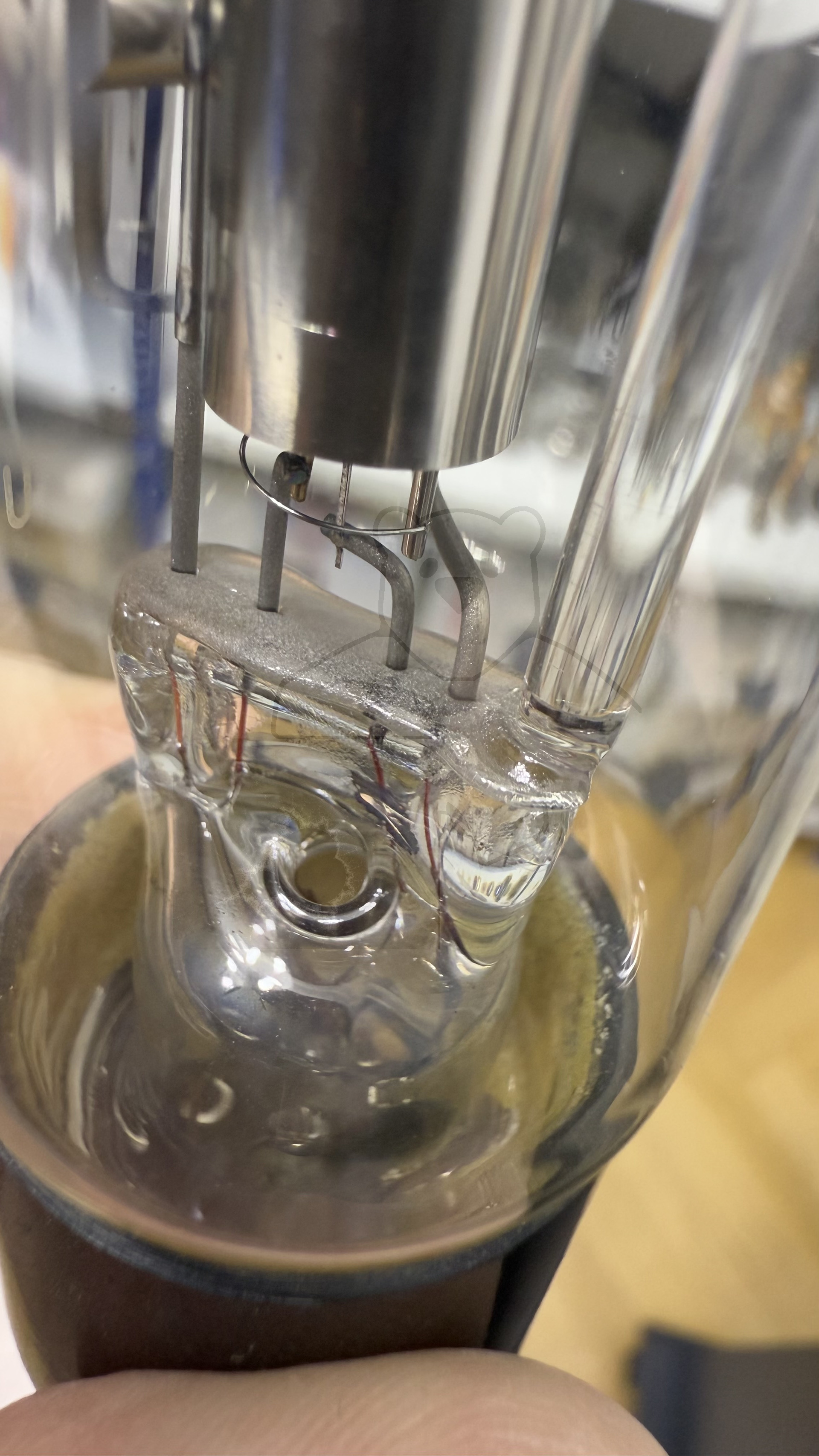

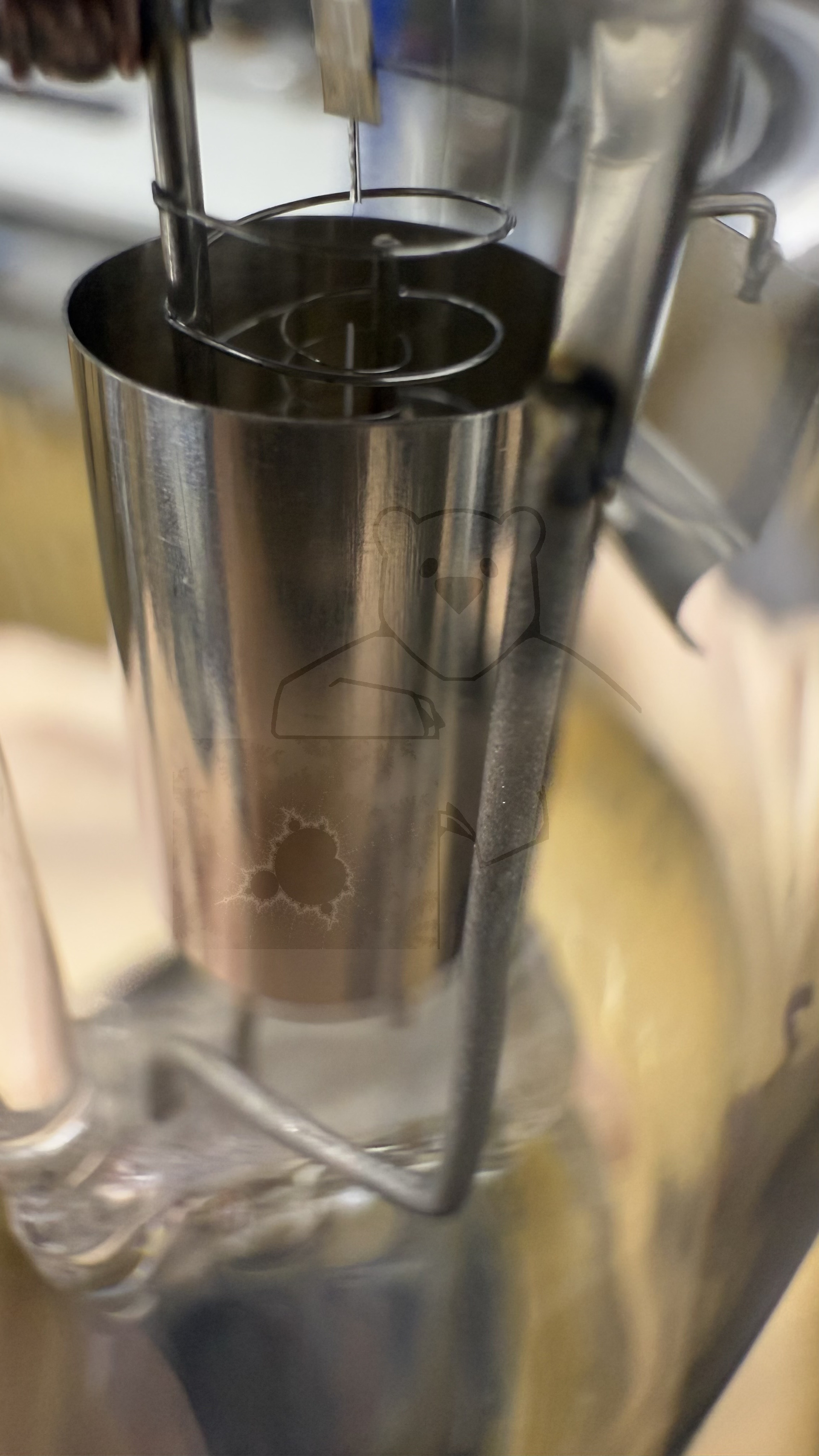

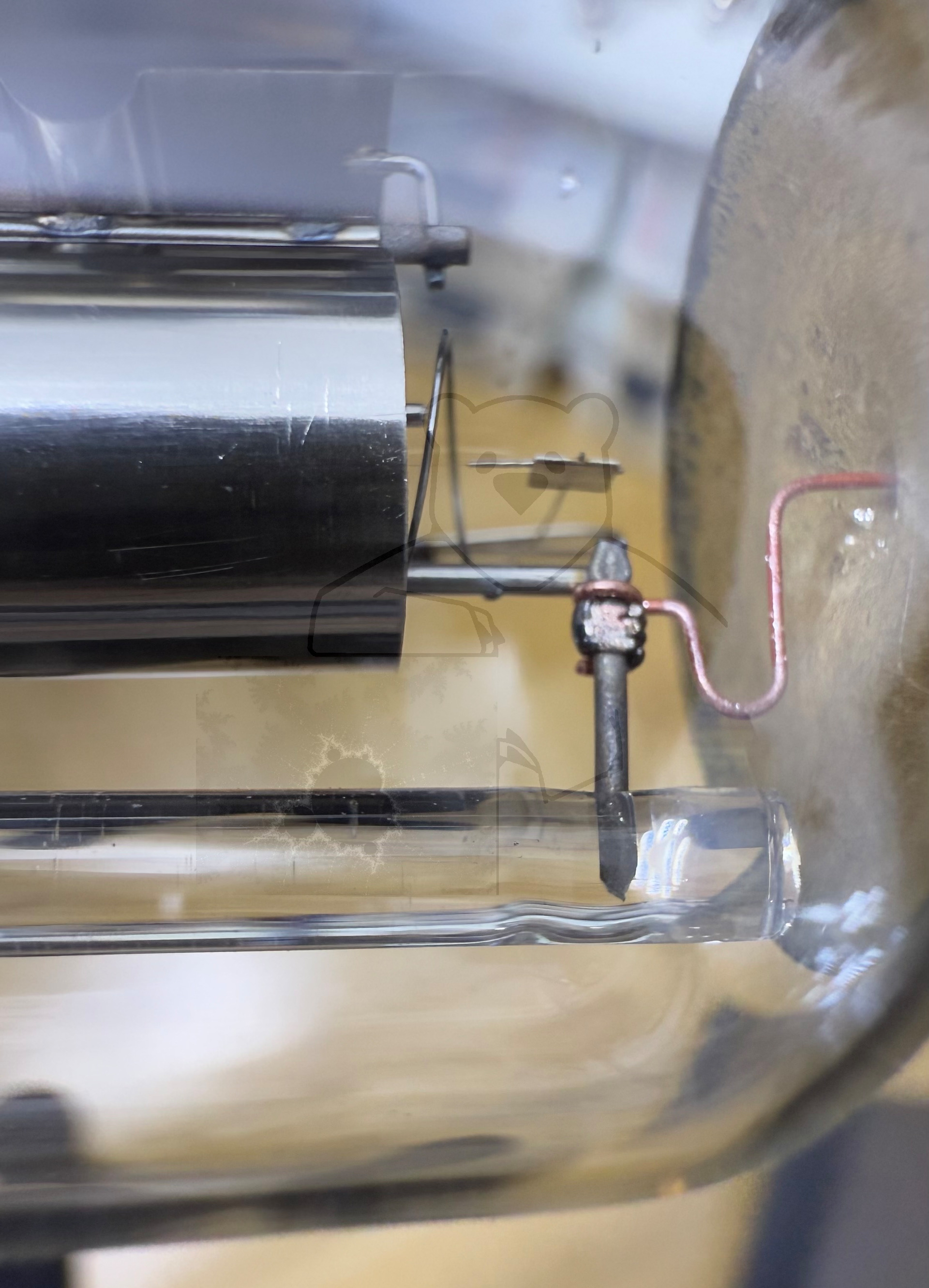

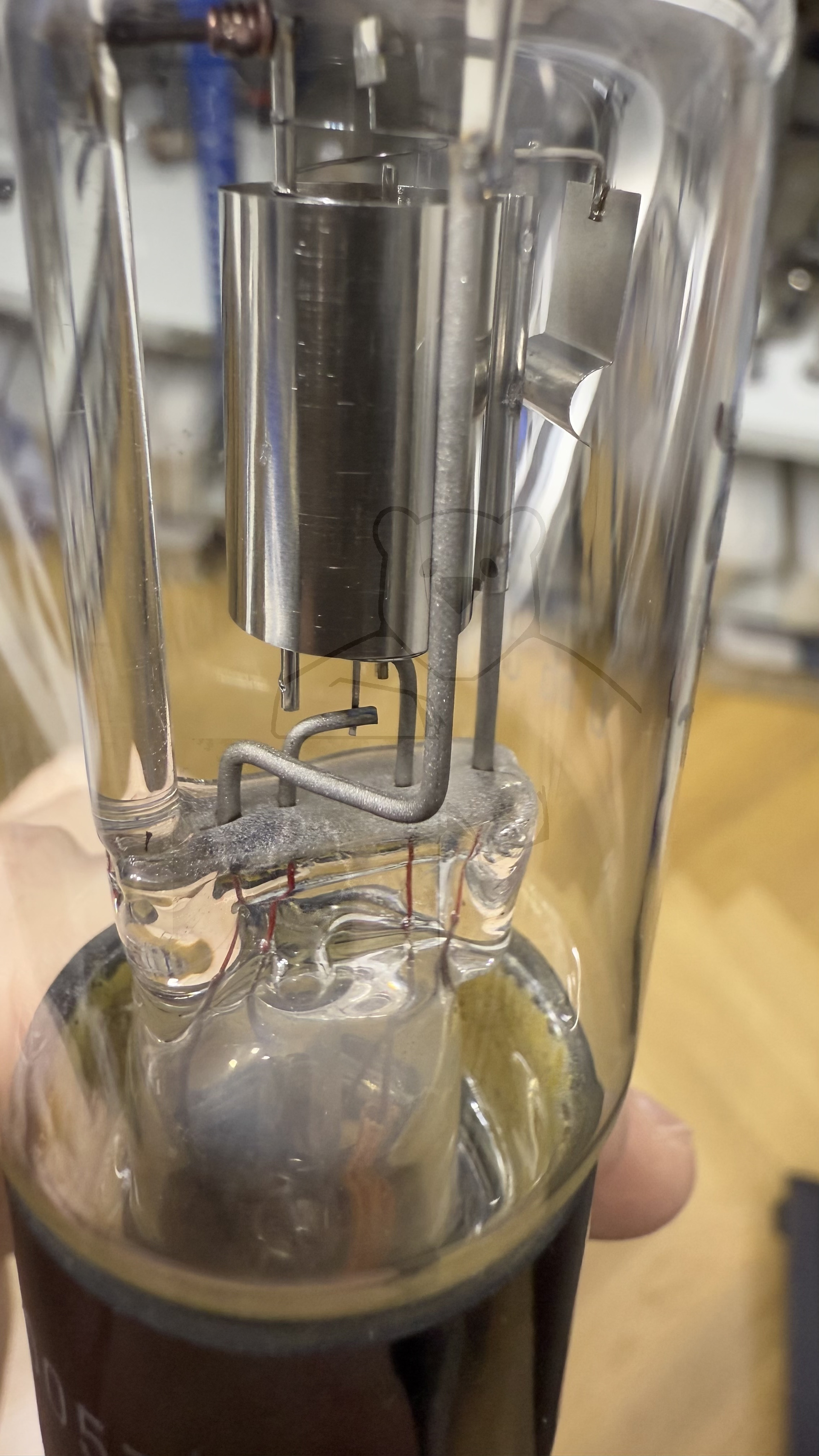

Daten und Bilder der Röhre: T116

🔎 Beschreibung der Röhre: T116

Name	T116
Vergleichsname
Heizspannung (Volt)	1,25
Heizstrom (Ampère)	0,05
Art der Heizung	Direkt

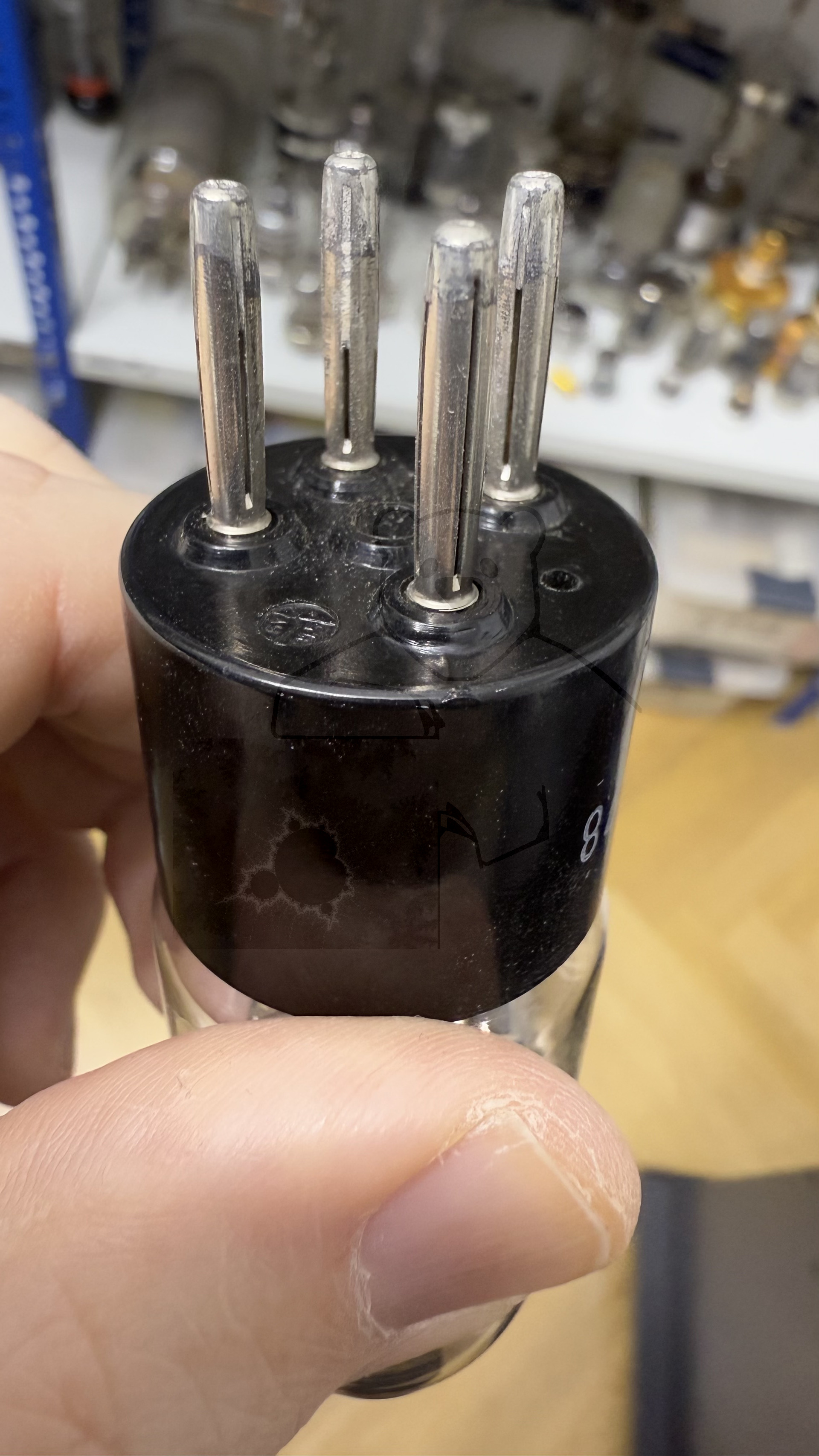

Röhren mit Sockel	→ Informationen zum Sockel: Europa, 4pol. → Liste aller Röhren mit: Europa, 4pol.
Zusätzliche Informationen
Letzte Änderung	28.09.2023 20:25:16

🔎 Beschreibung der Systeme für die Röhre: T116

	System 1
Kathode	3
Gitter 1	4
Gitter 2	Seitenschraube
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 3
Abschirmung
Funktion	→ Elektrometer, Tetrode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

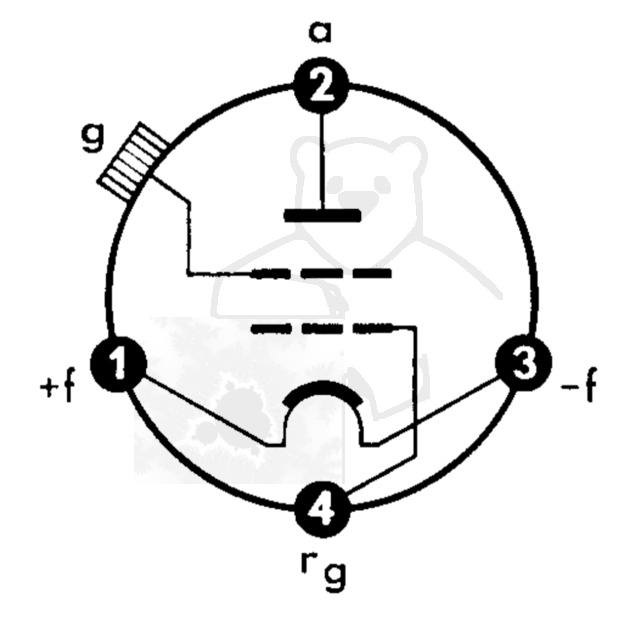

🔎 Sockelschaltung der T116

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: T116
Datenblatt T116 Telefunken [www.tubedata.info].pdf (93 kB)
