Daten und Bilder der Röhre: Schott Typ M

🔎 Beschreibung der Röhre: Schott Typ M

Name	Schott Typ M
Vergleichsname
Heizspannung (Volt)	12
Heizstrom (Ampère)	1,2
Art der Heizung	Direkt

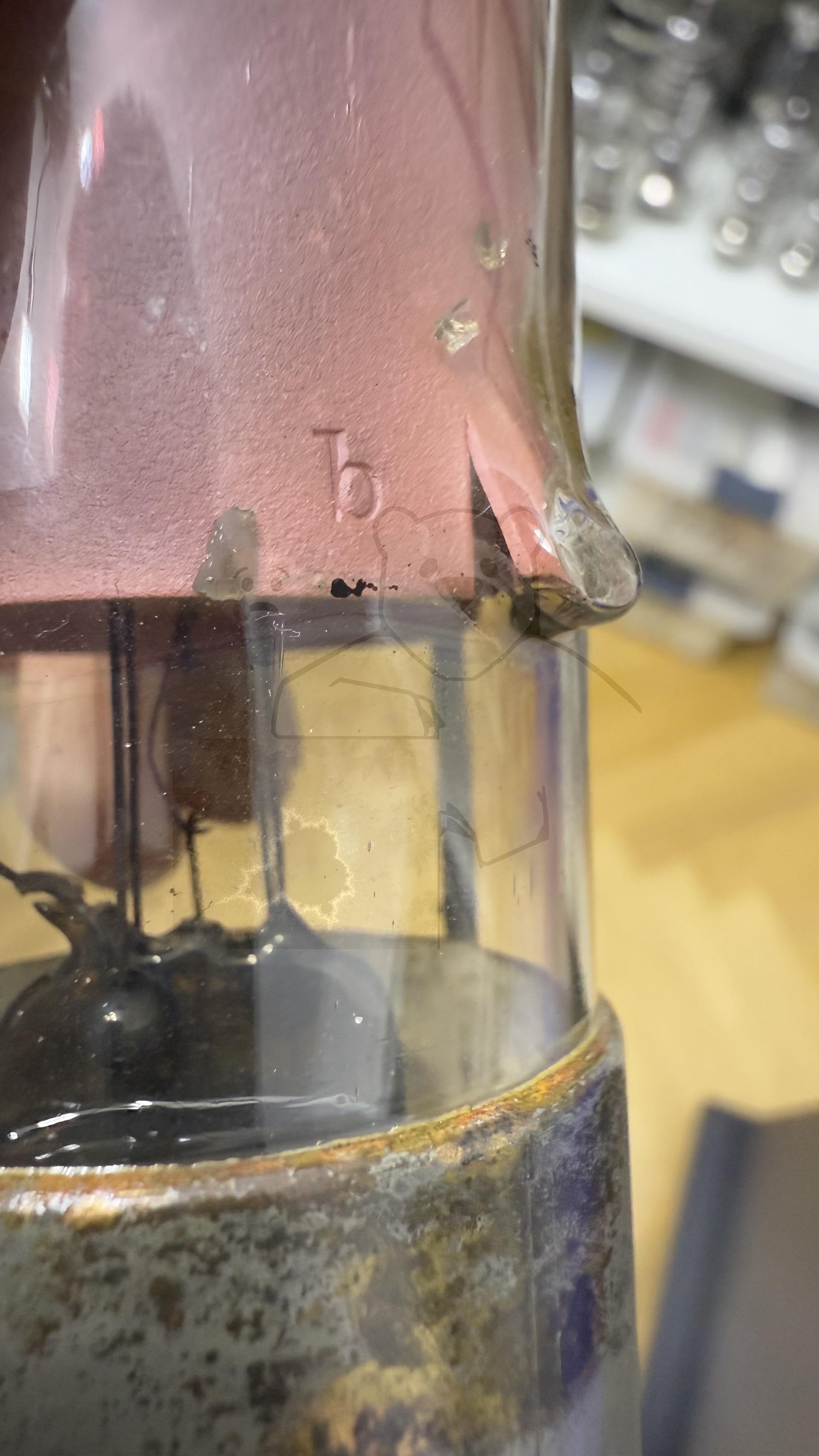

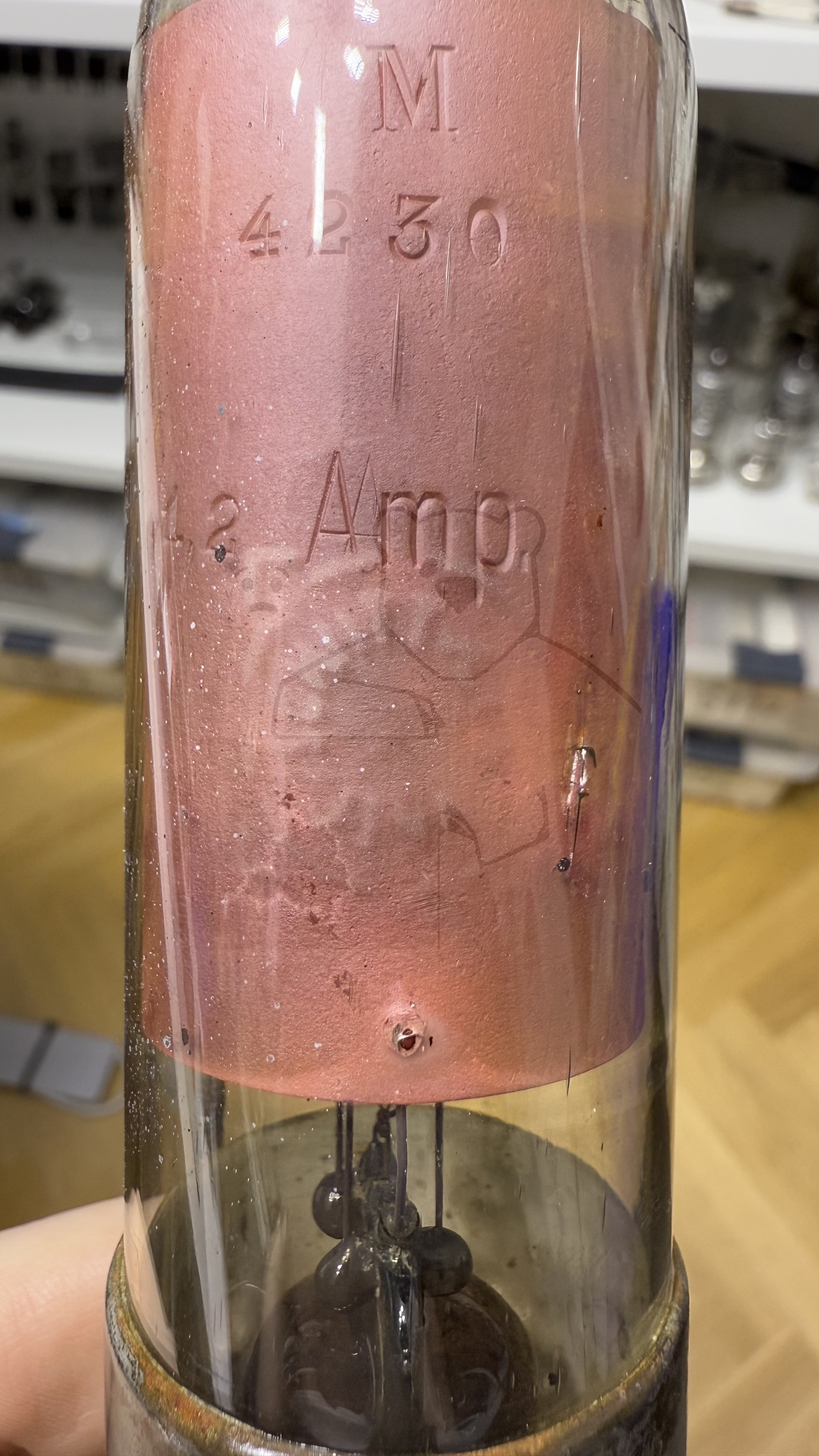

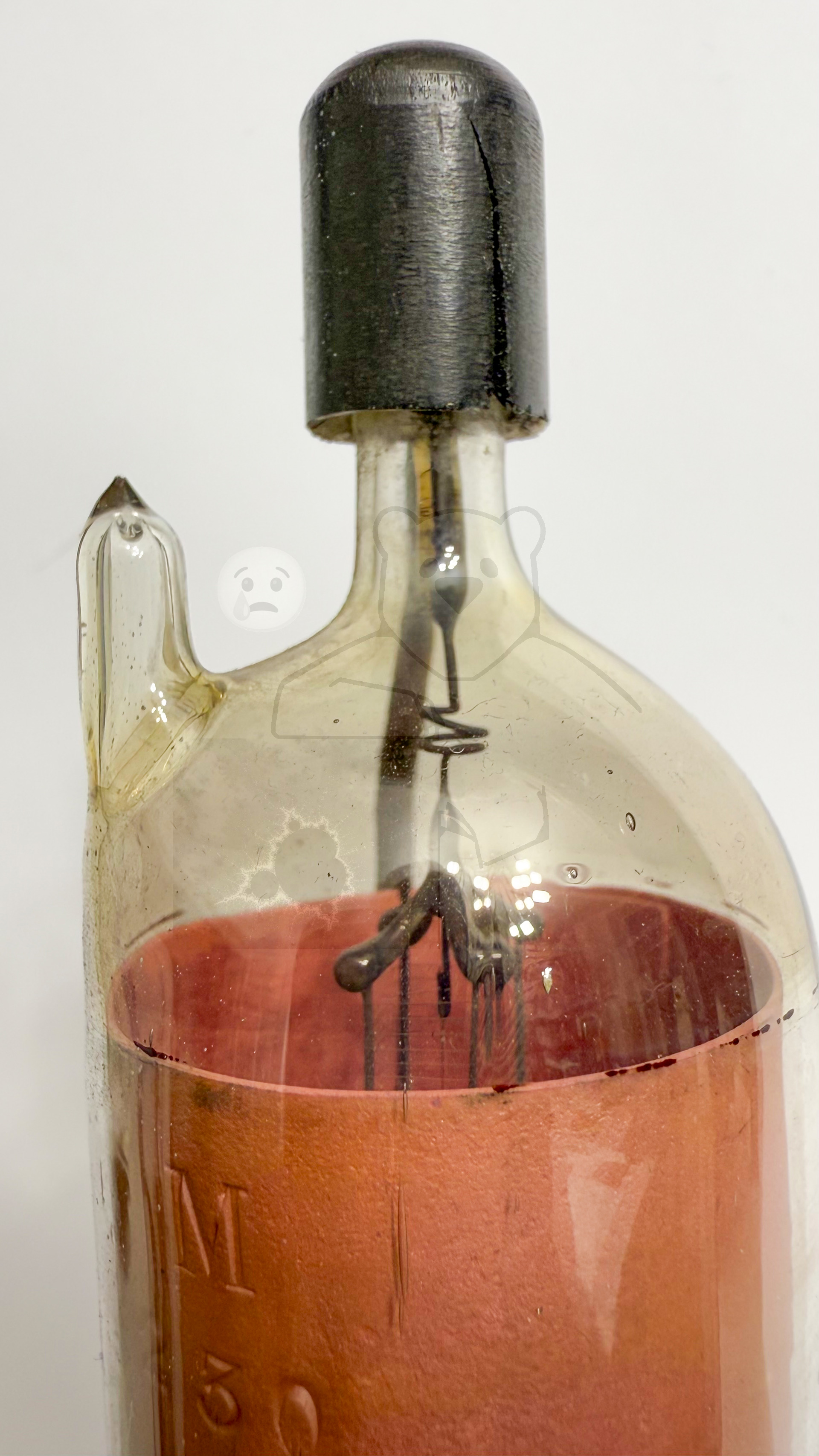

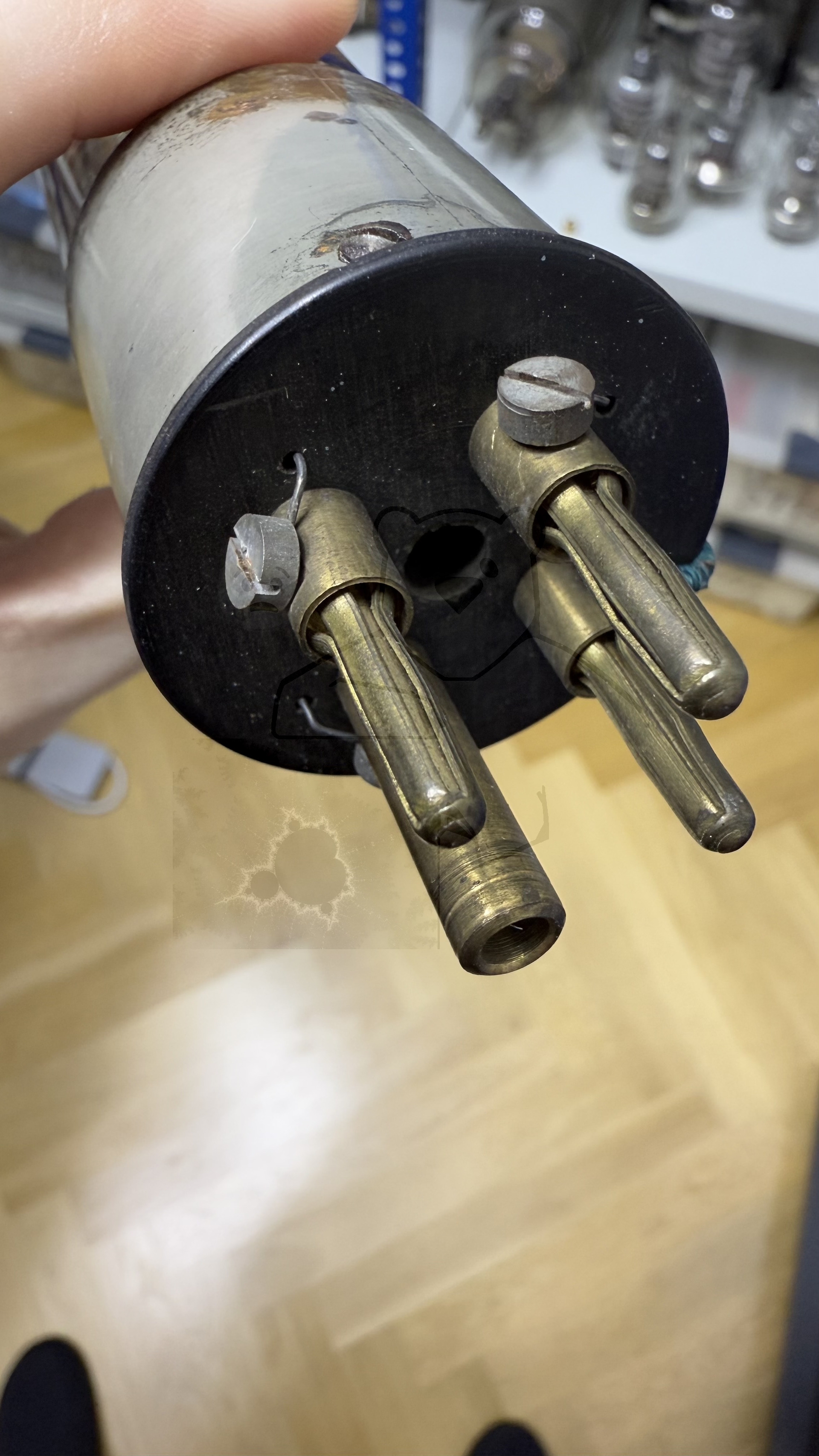

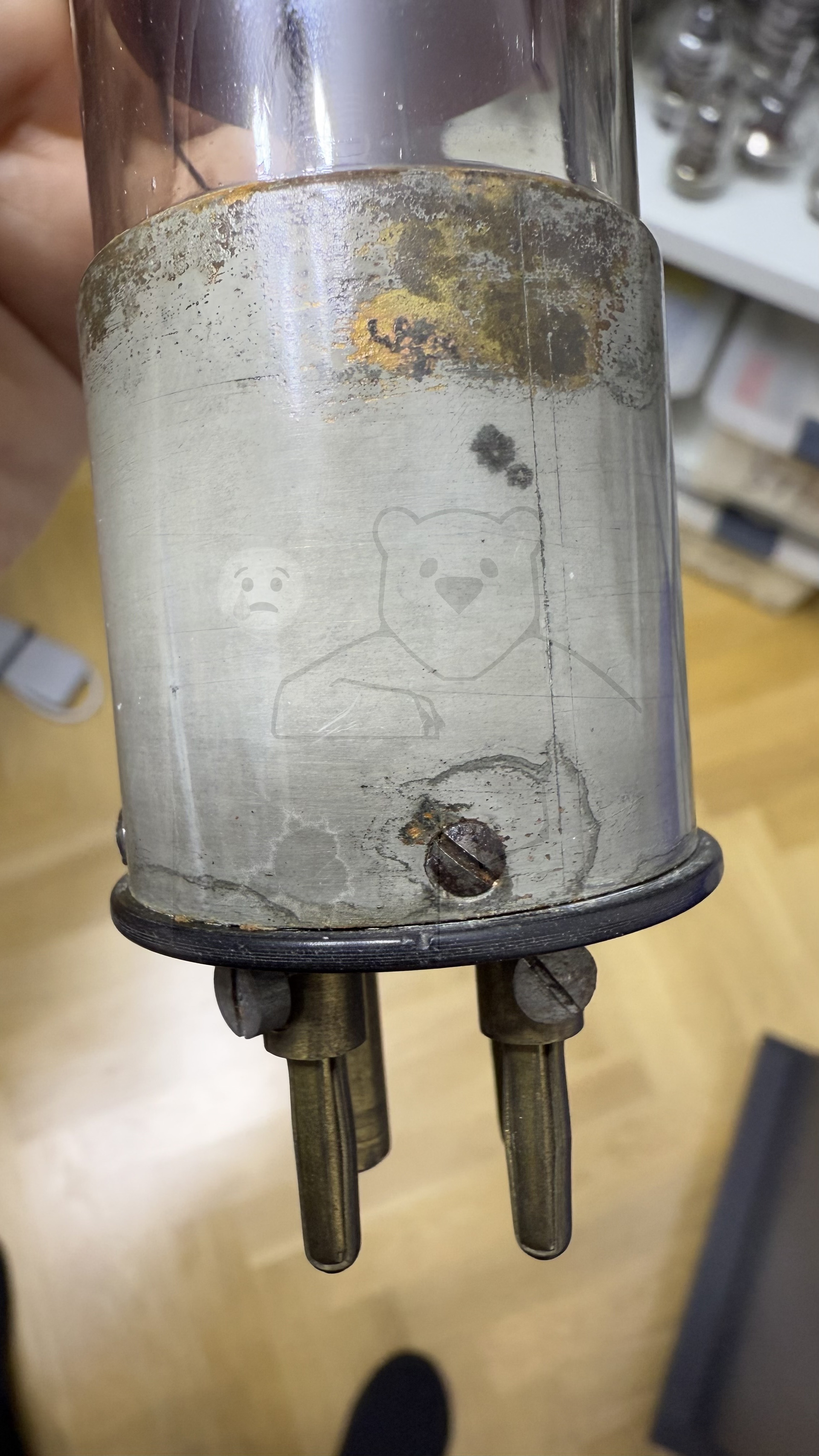

Röhren mit Sockel	→ Informationen zum Sockel: Telefunkensockel, 4pol. (3 Stifte, 1 Buchse) → Liste aller Röhren mit: Telefunkensockel, 4pol. (3 Stifte, 1 Buchse)
Zusätzliche Informationen
Letzte Änderung	06.06.2018 23:06:19

🔎 Beschreibung der Systeme für die Röhre: Schott Typ M

	System 1
Kathode	d
Gitter 1	C1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	C (Buchse)
Anode 2
Leuchtschirm
Heizung	d, d1
Abschirmung
Funktion	→ Senderoehre, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der Schott Typ M

Bildquelle: AEG Datenblatt

🔎 Datenblätter zur Röhre: Schott Typ M
Datenblatt Schott.pdf (465 kB)
