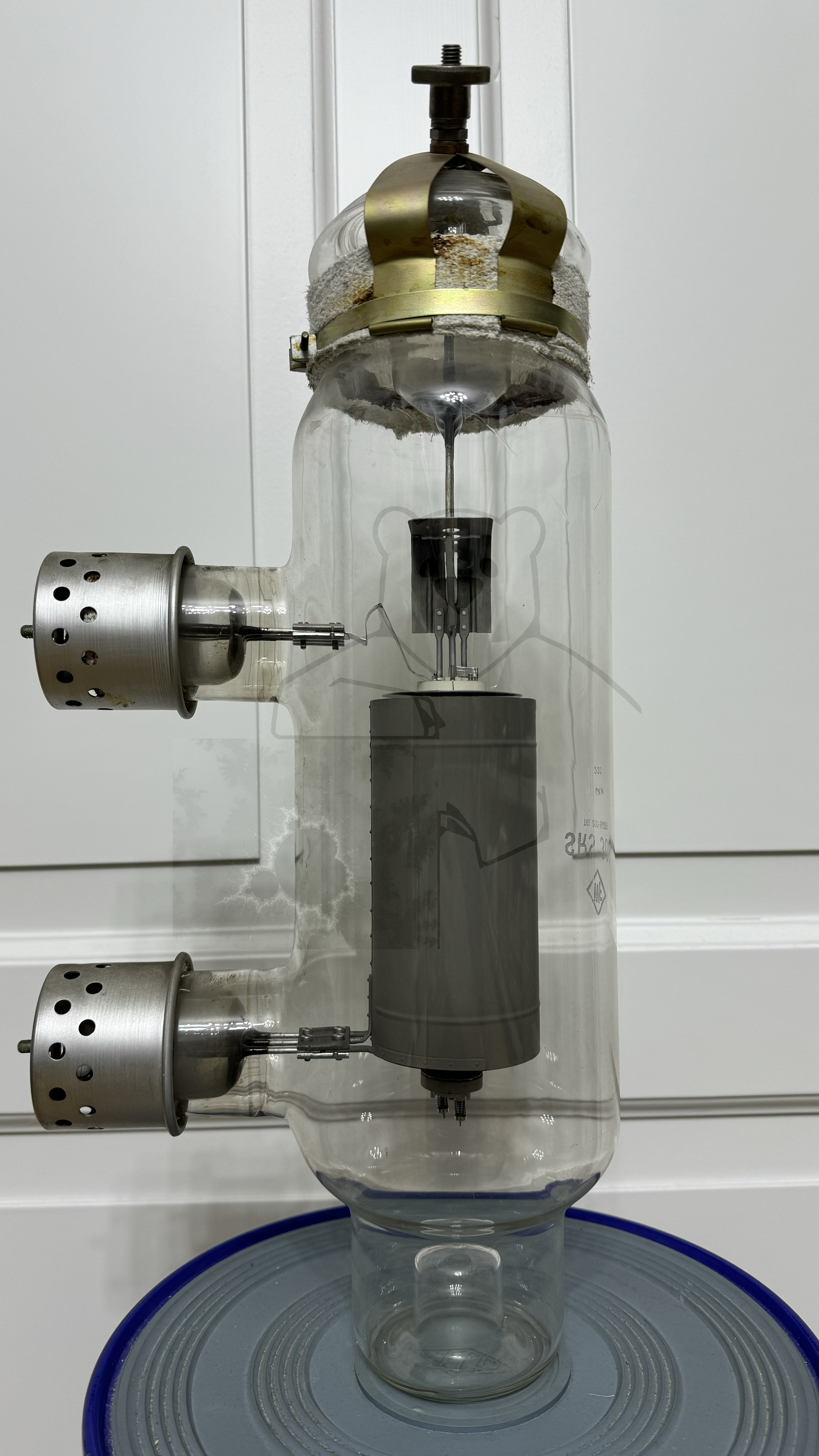

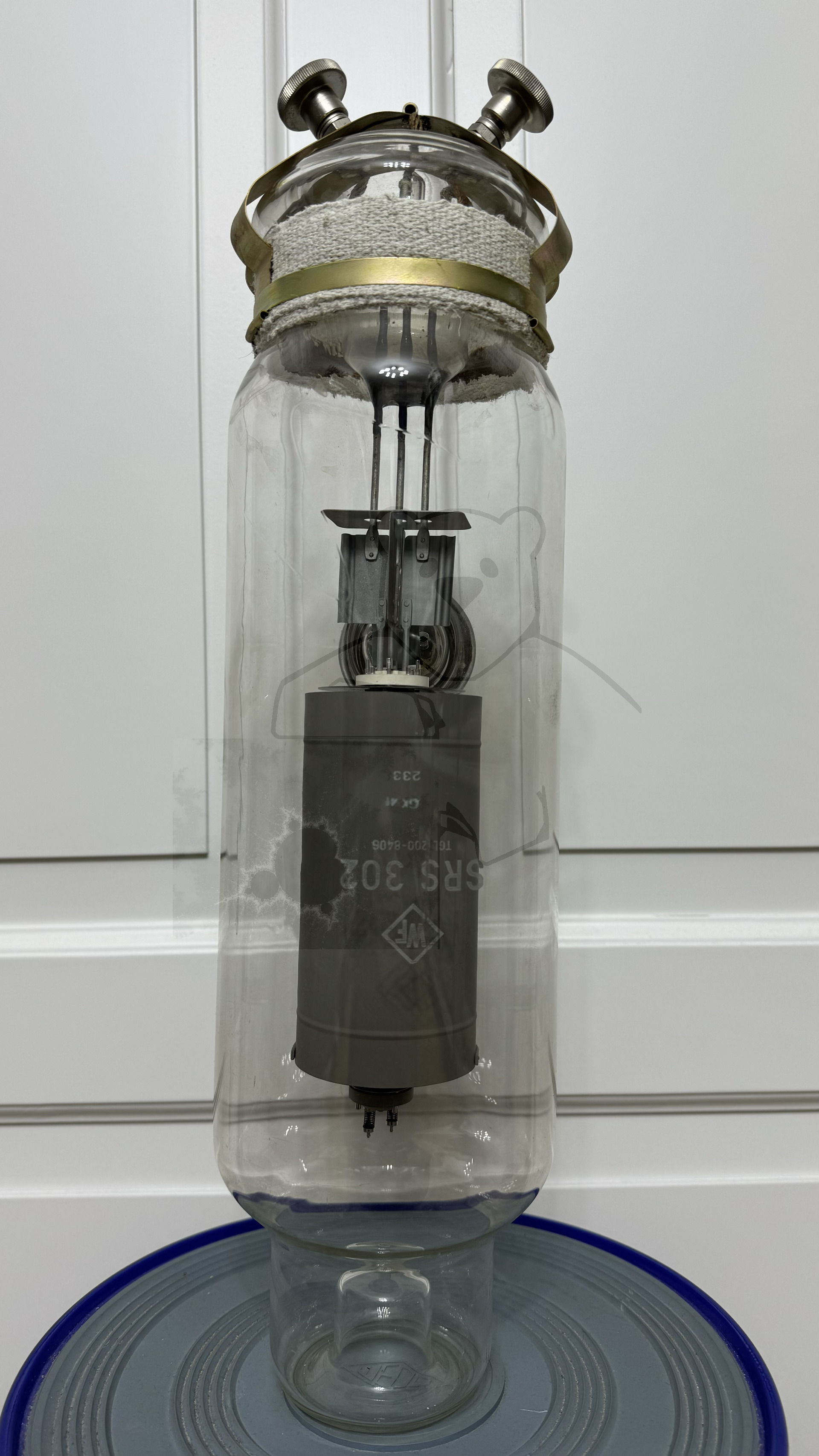

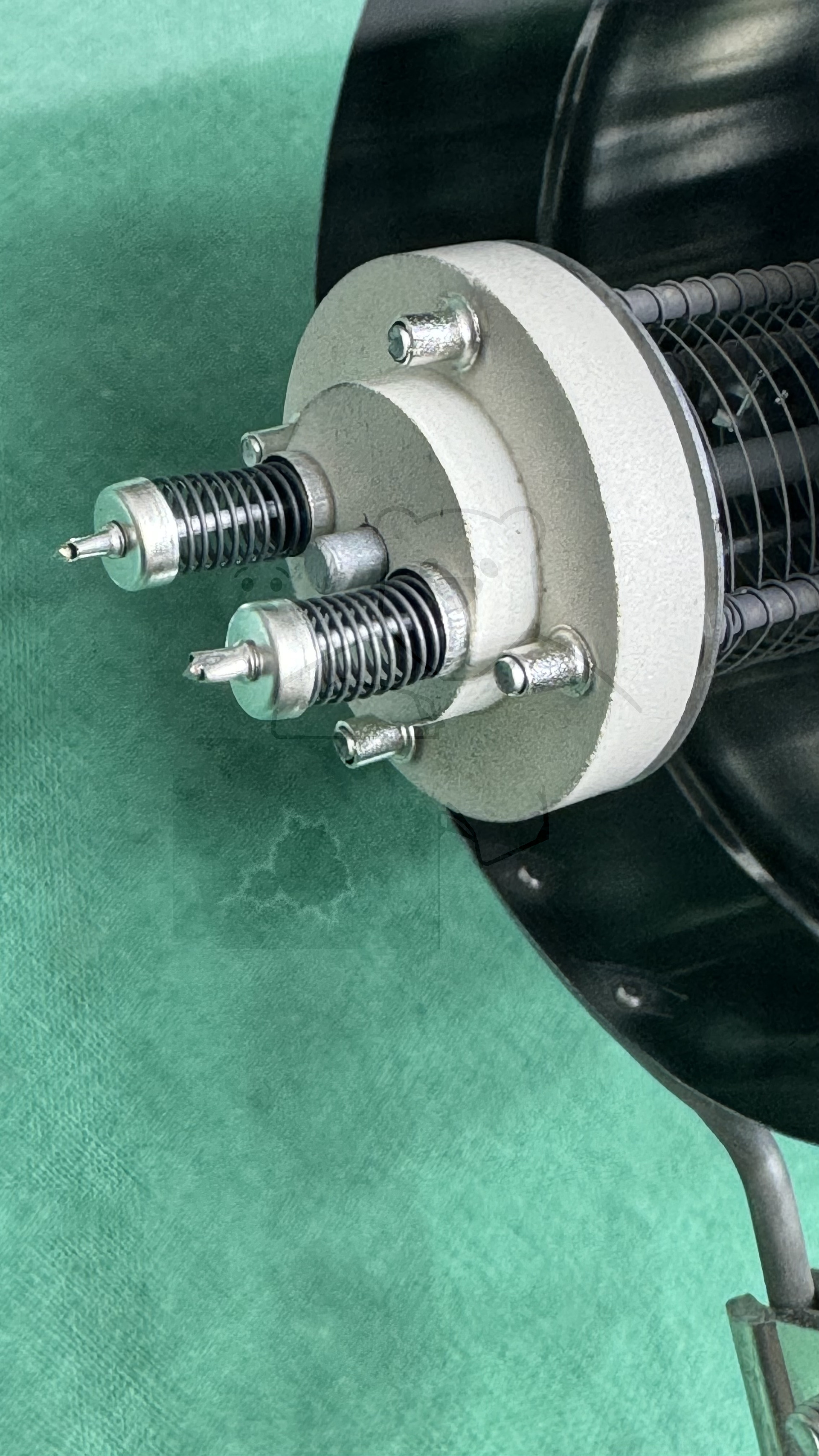

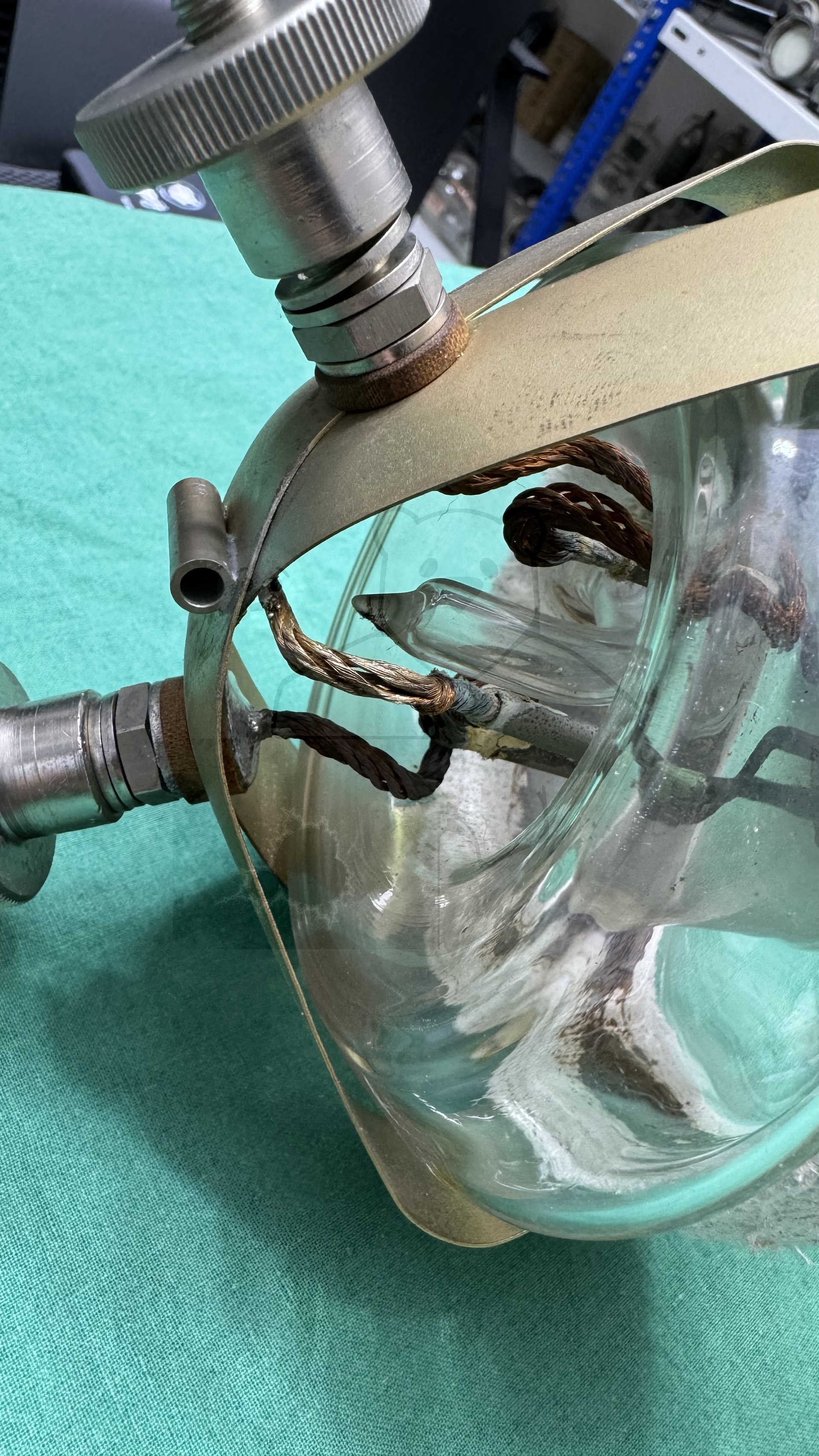

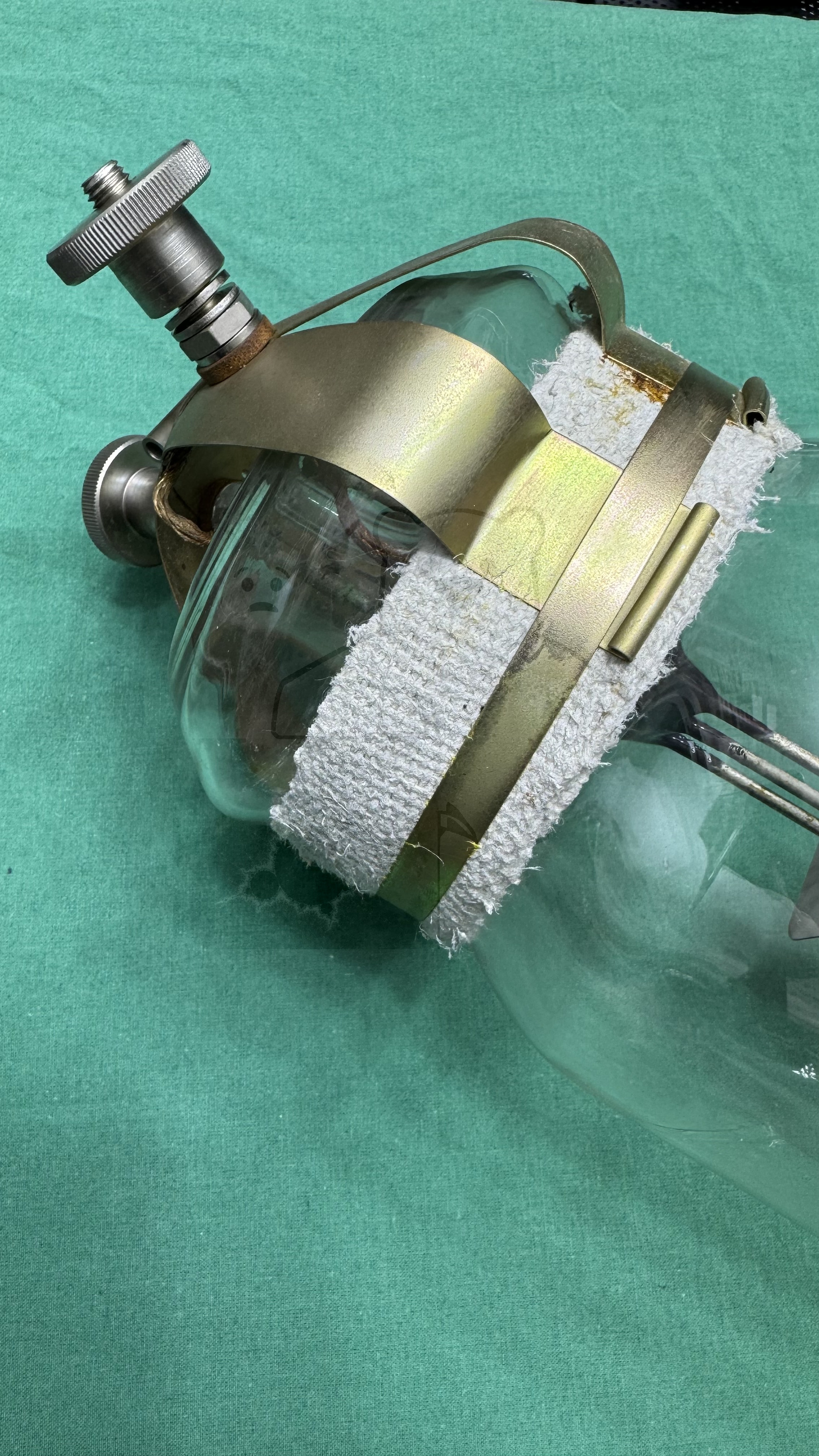

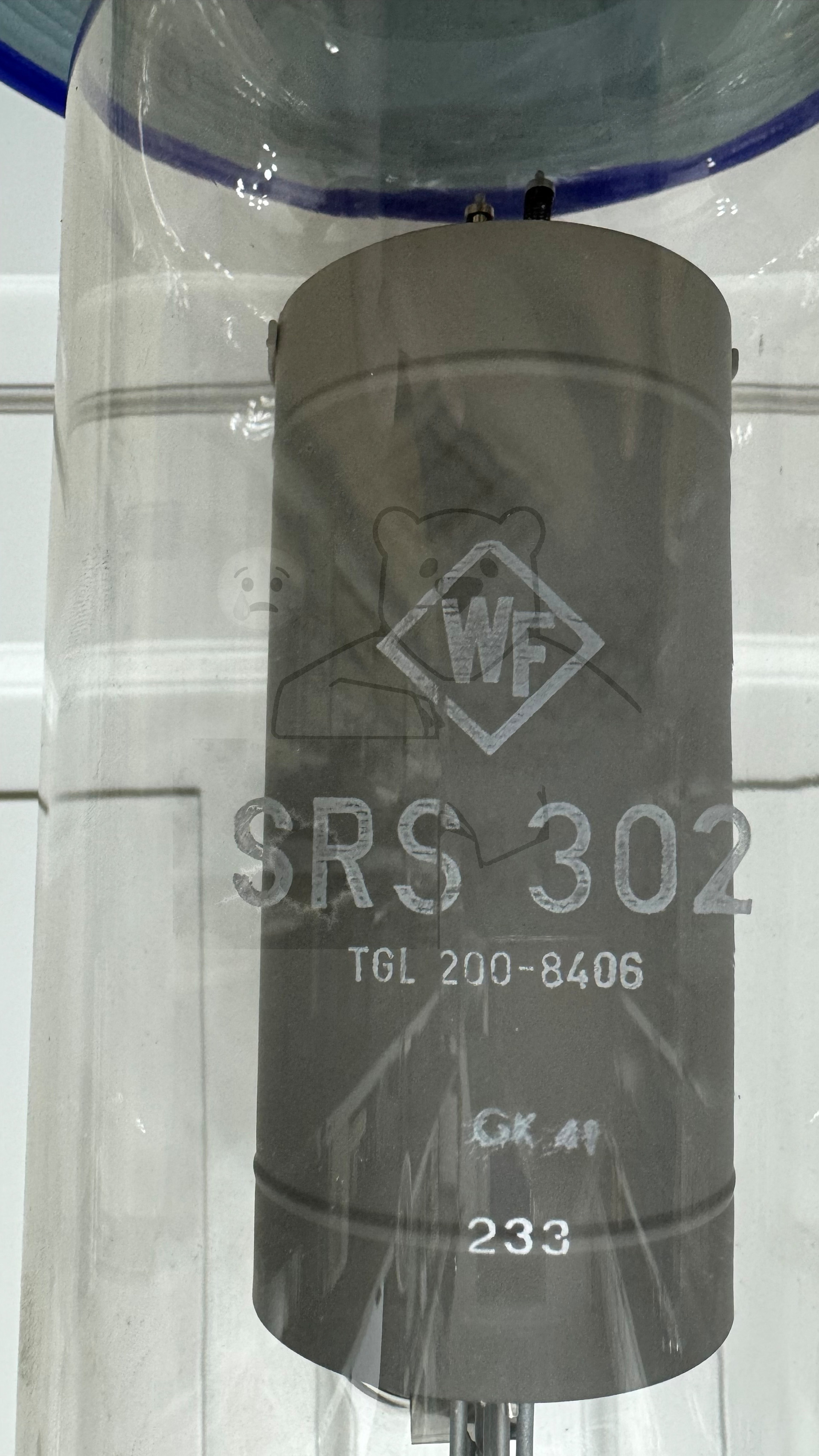

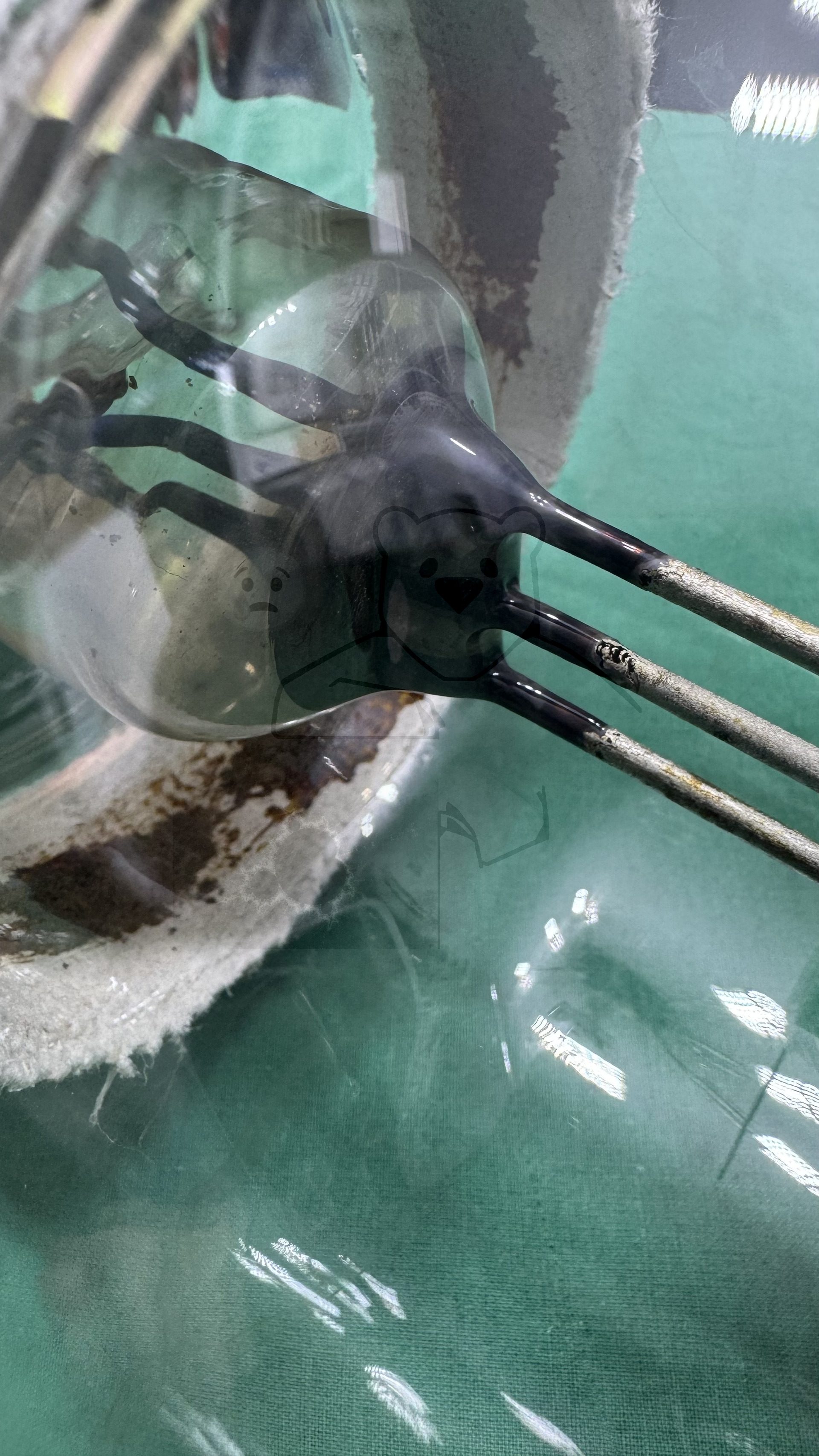

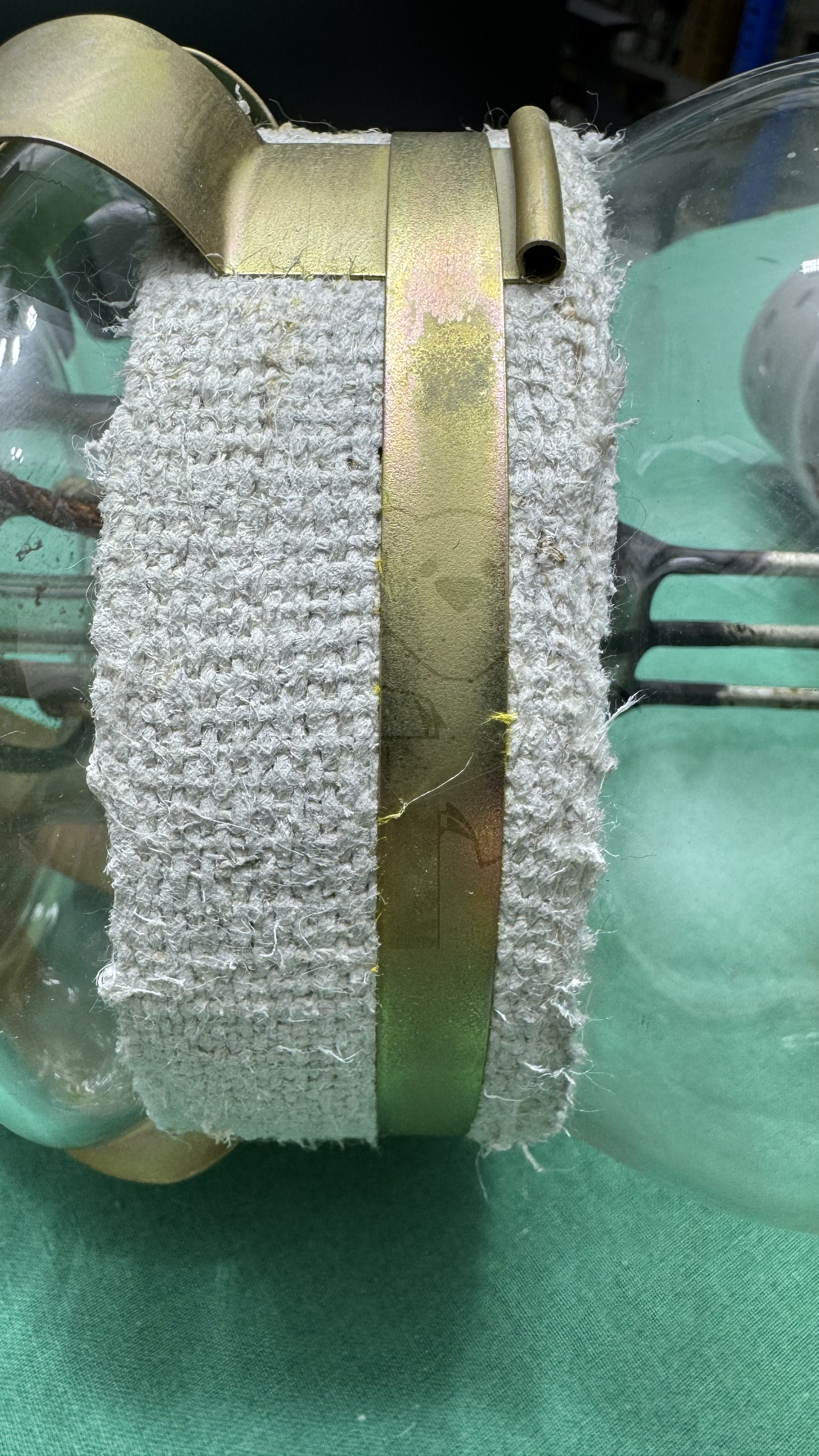

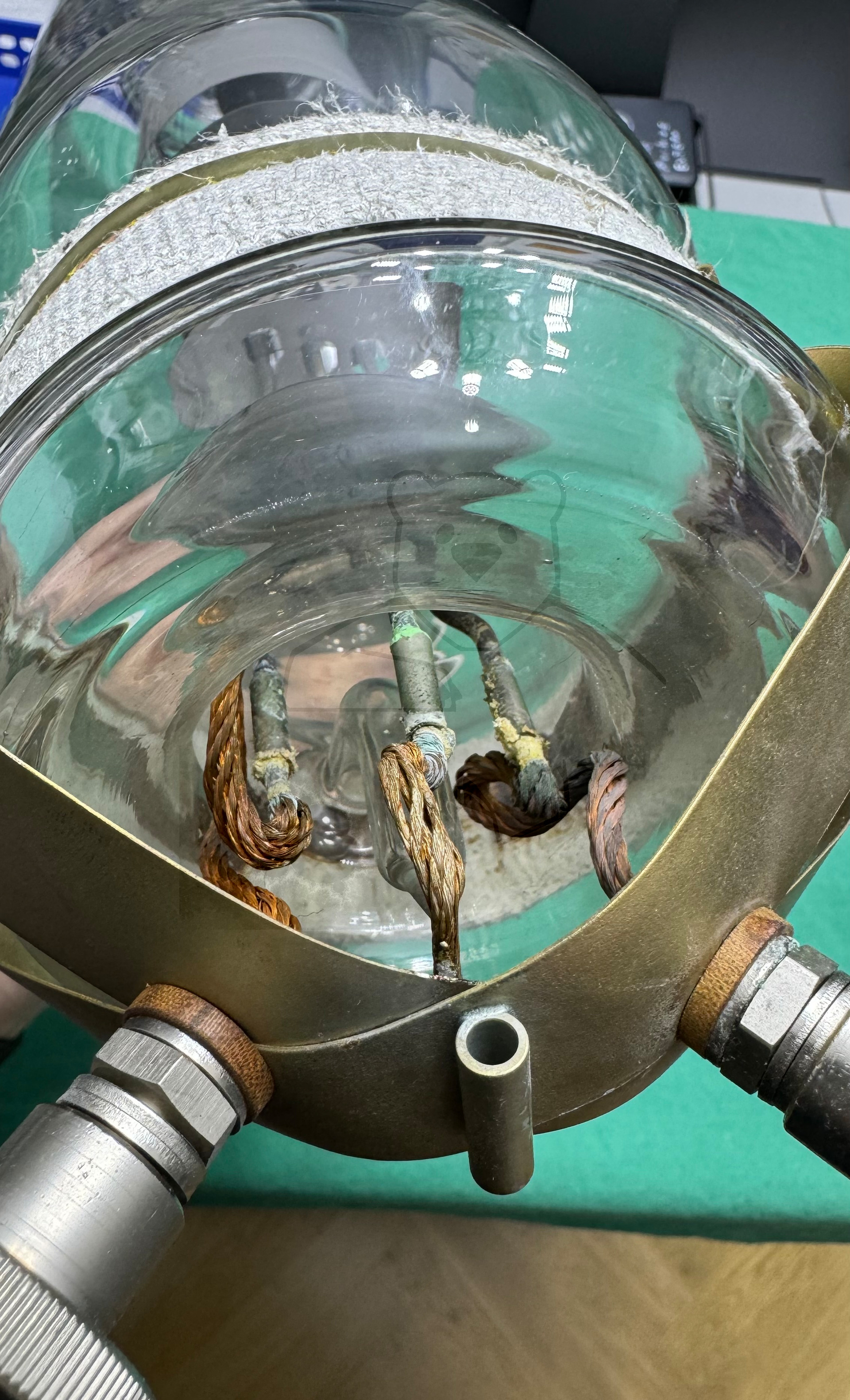

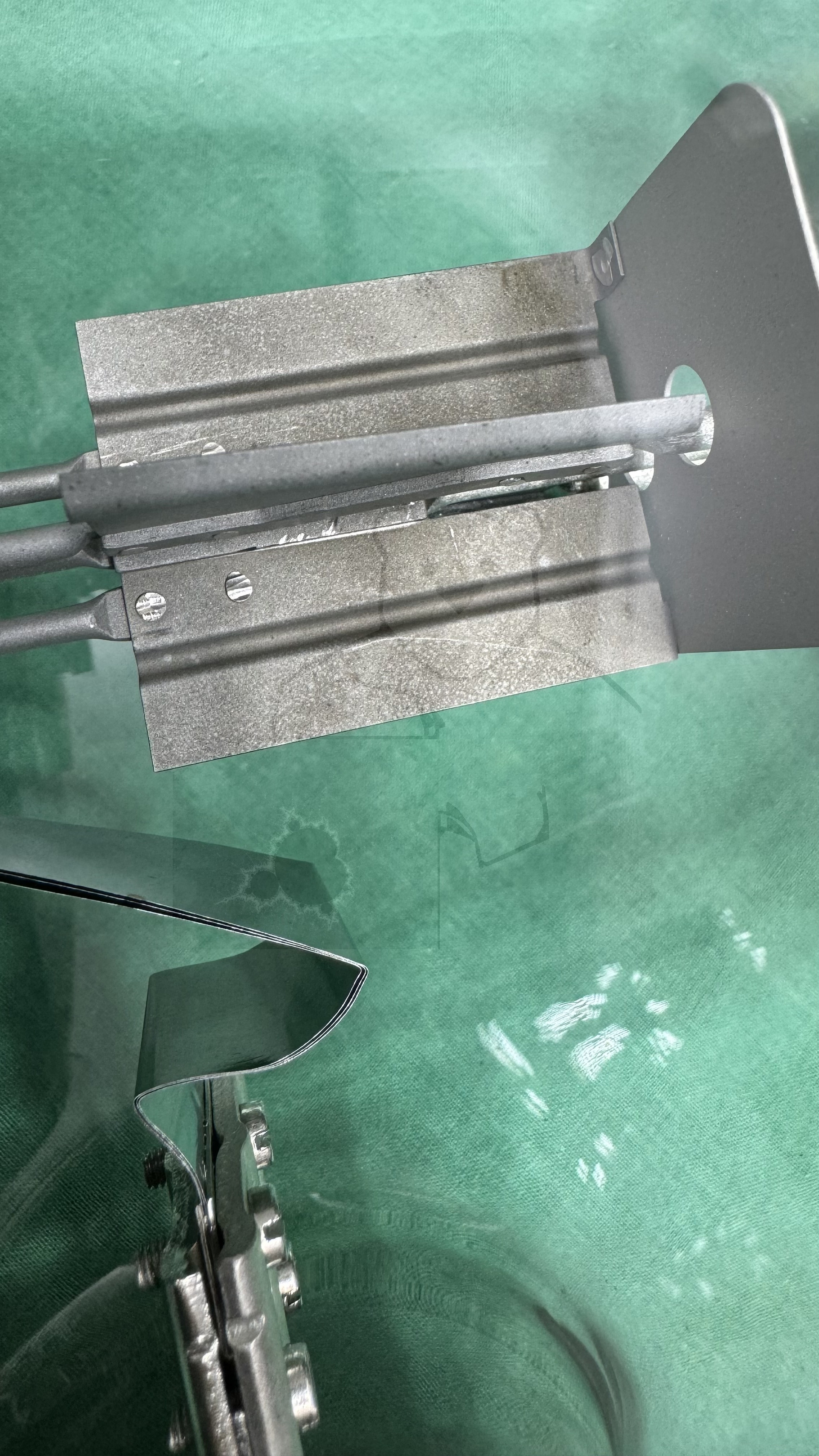

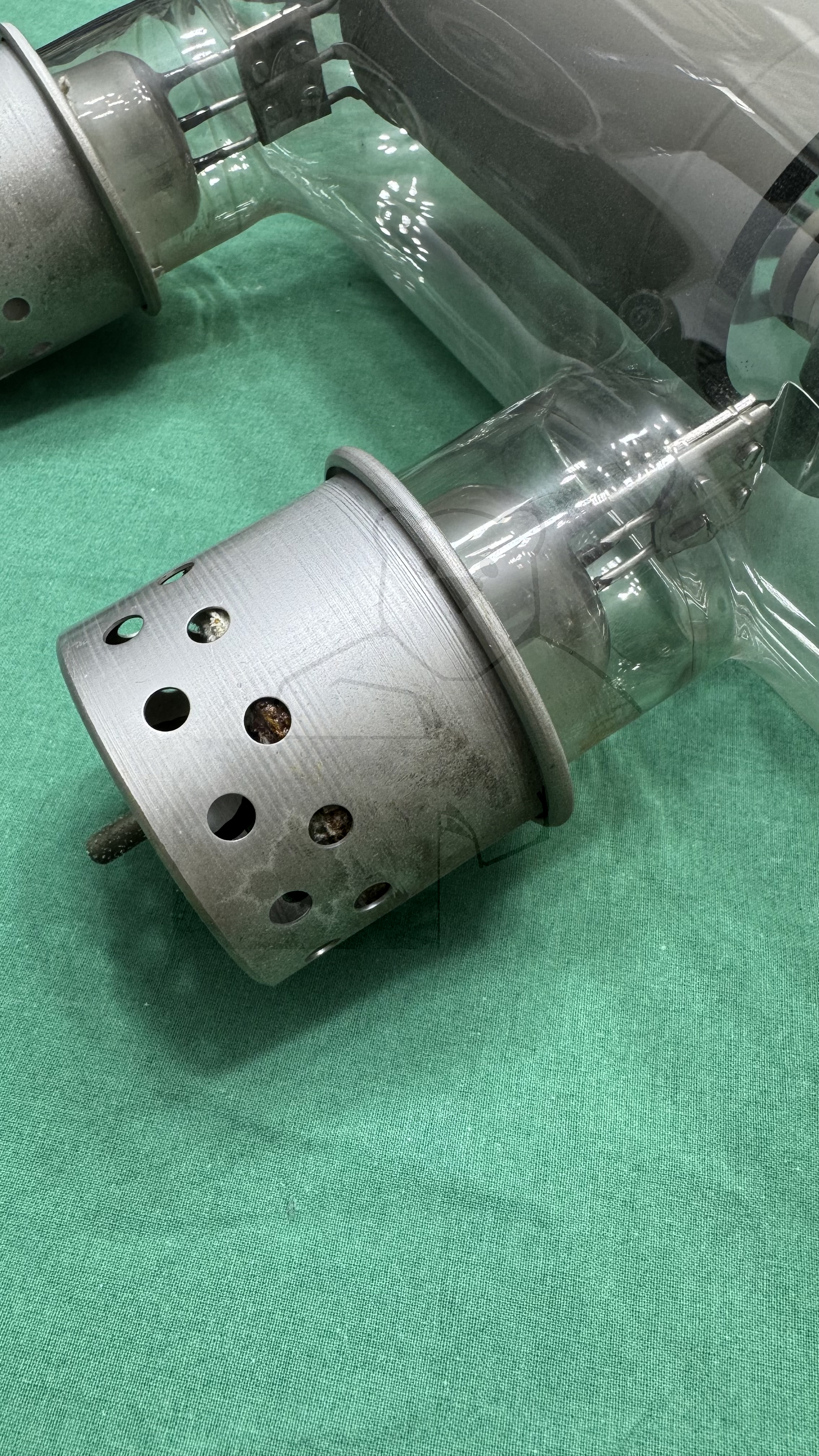

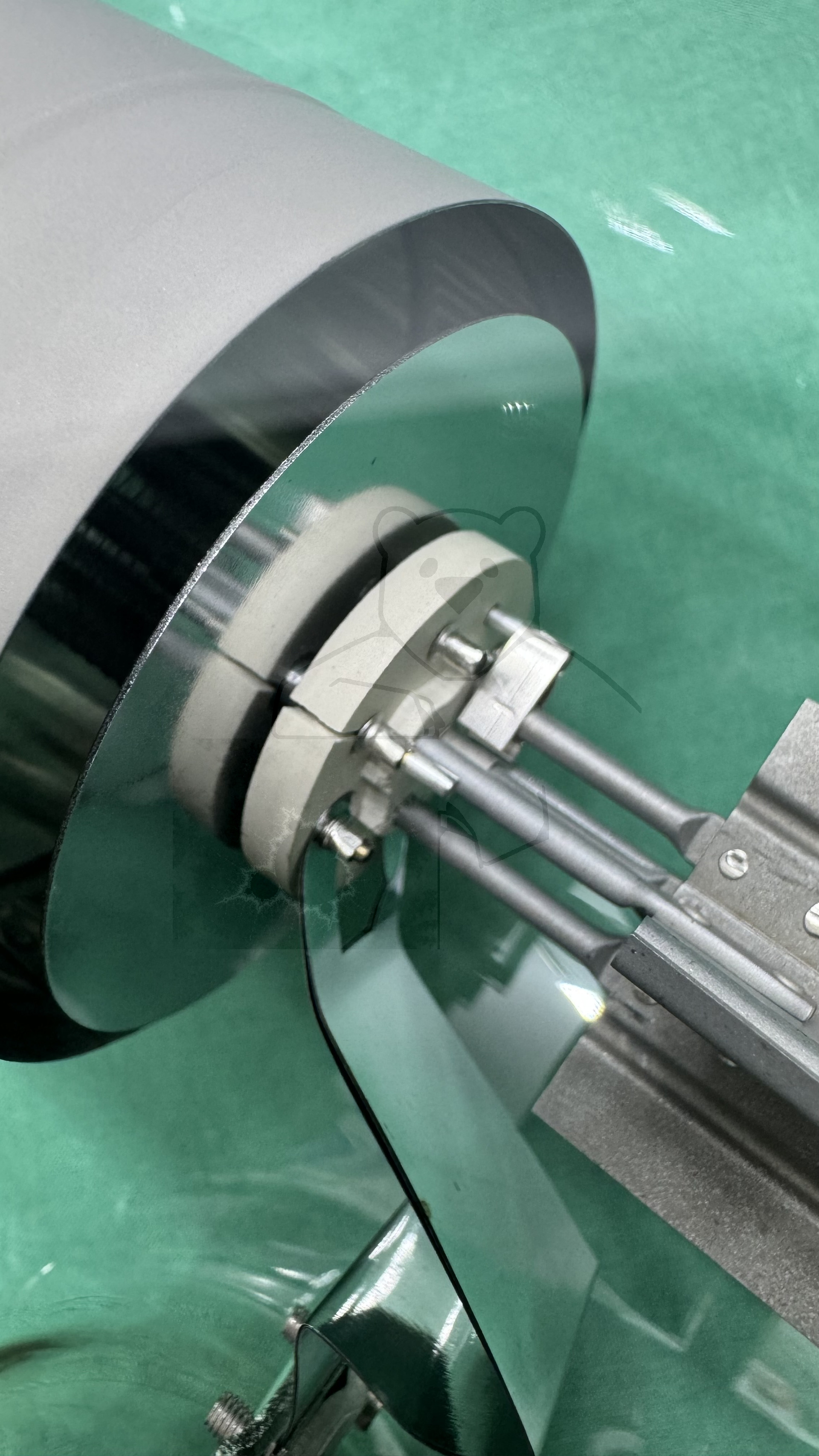

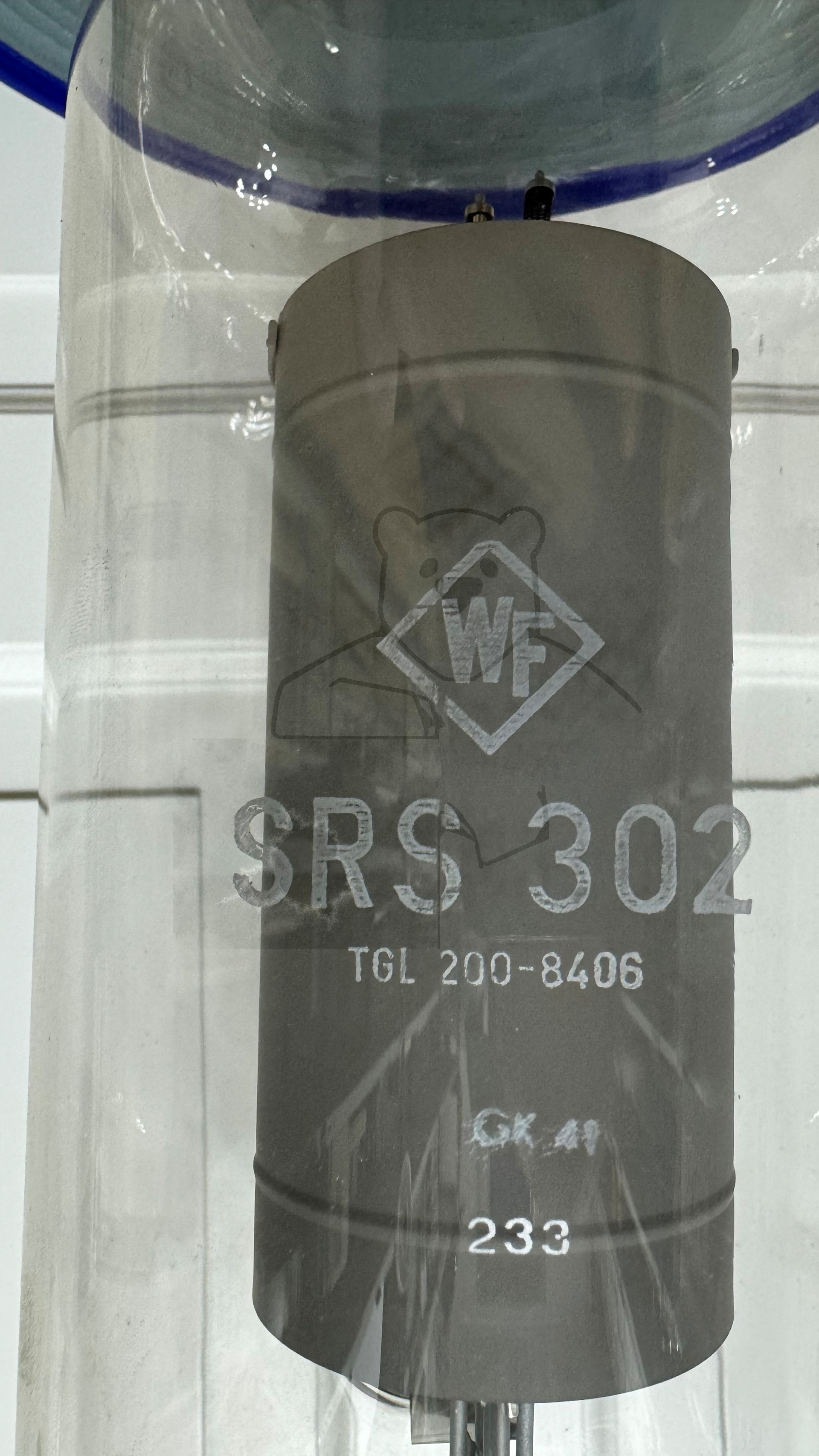

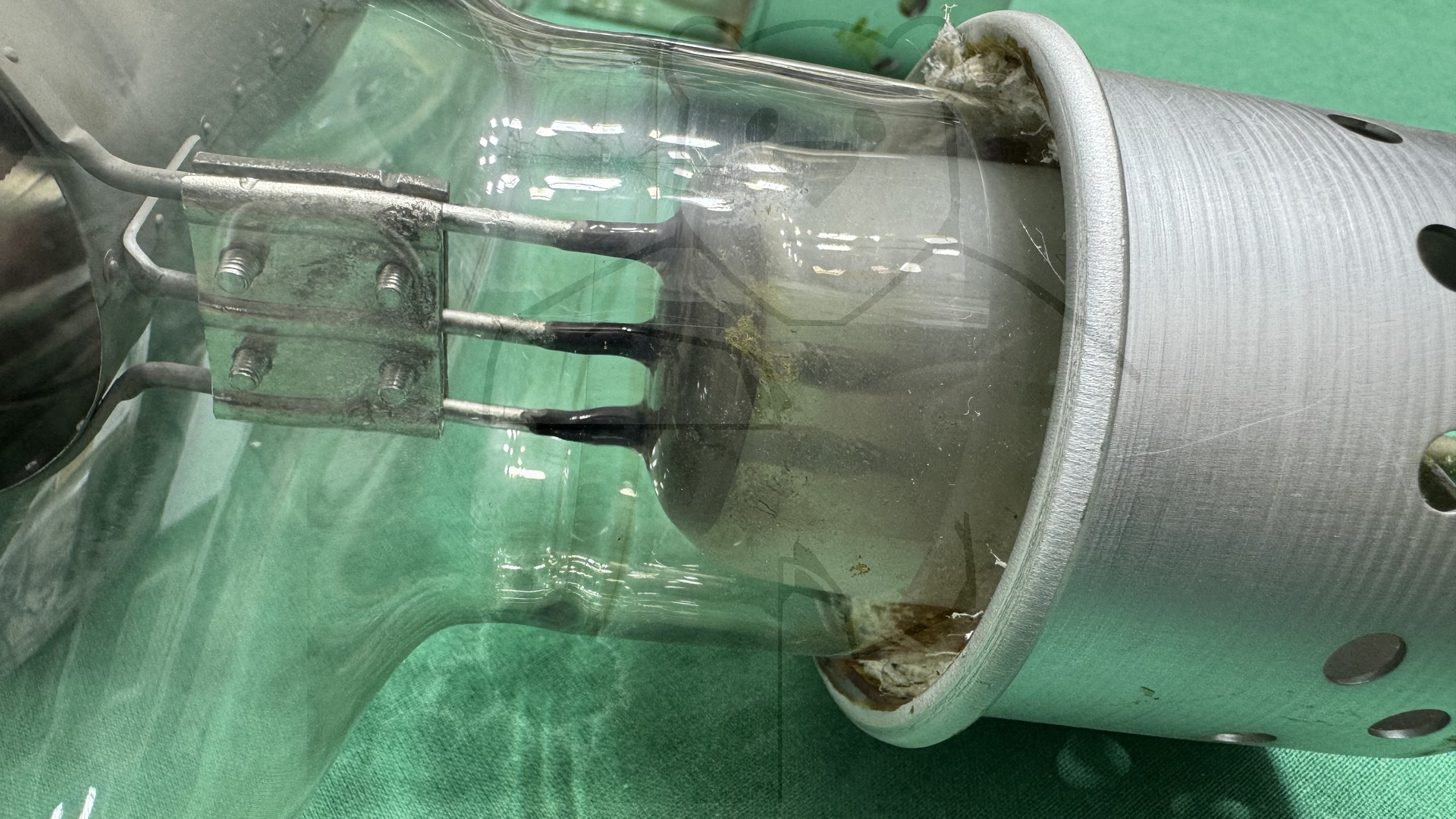

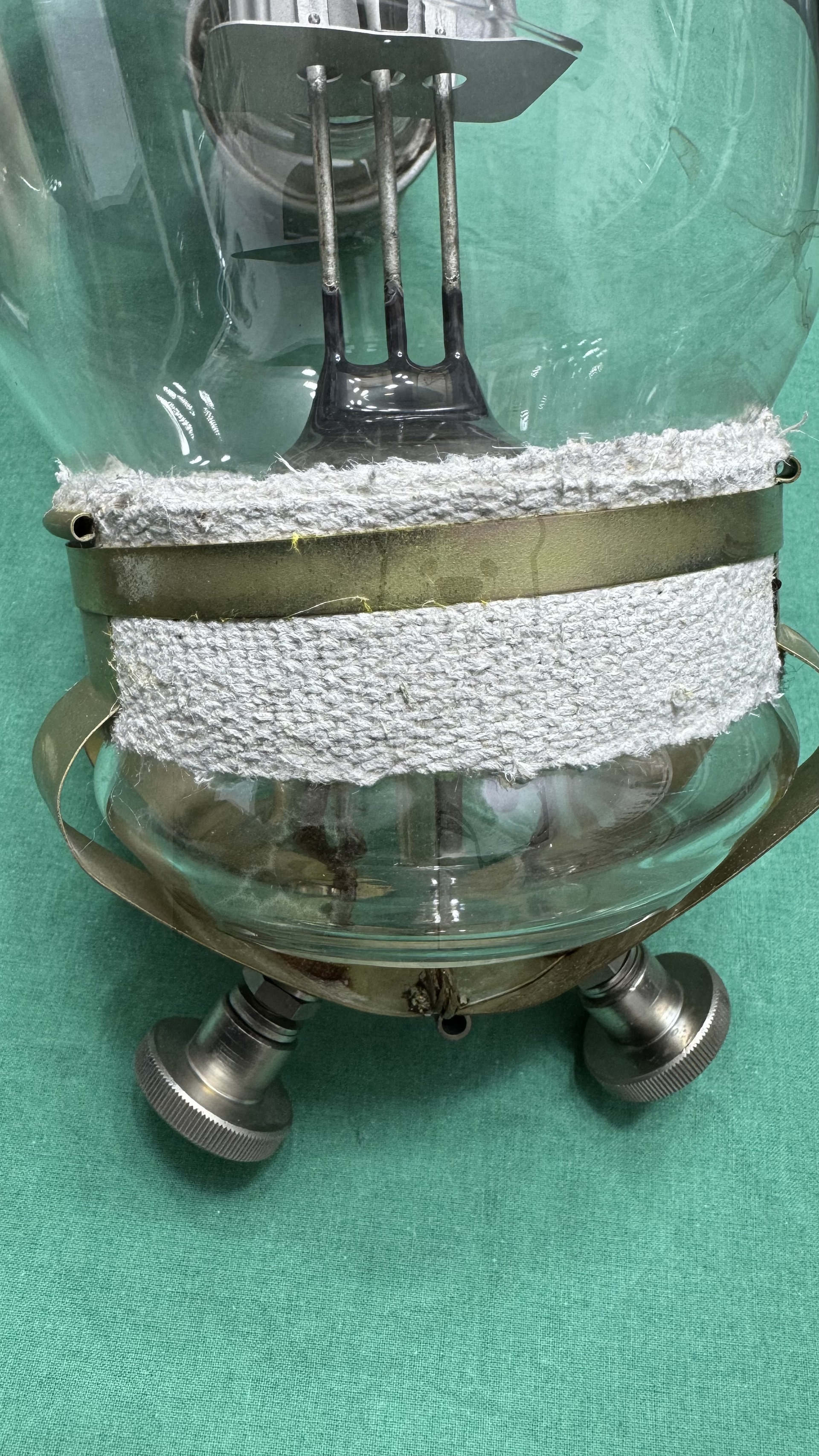

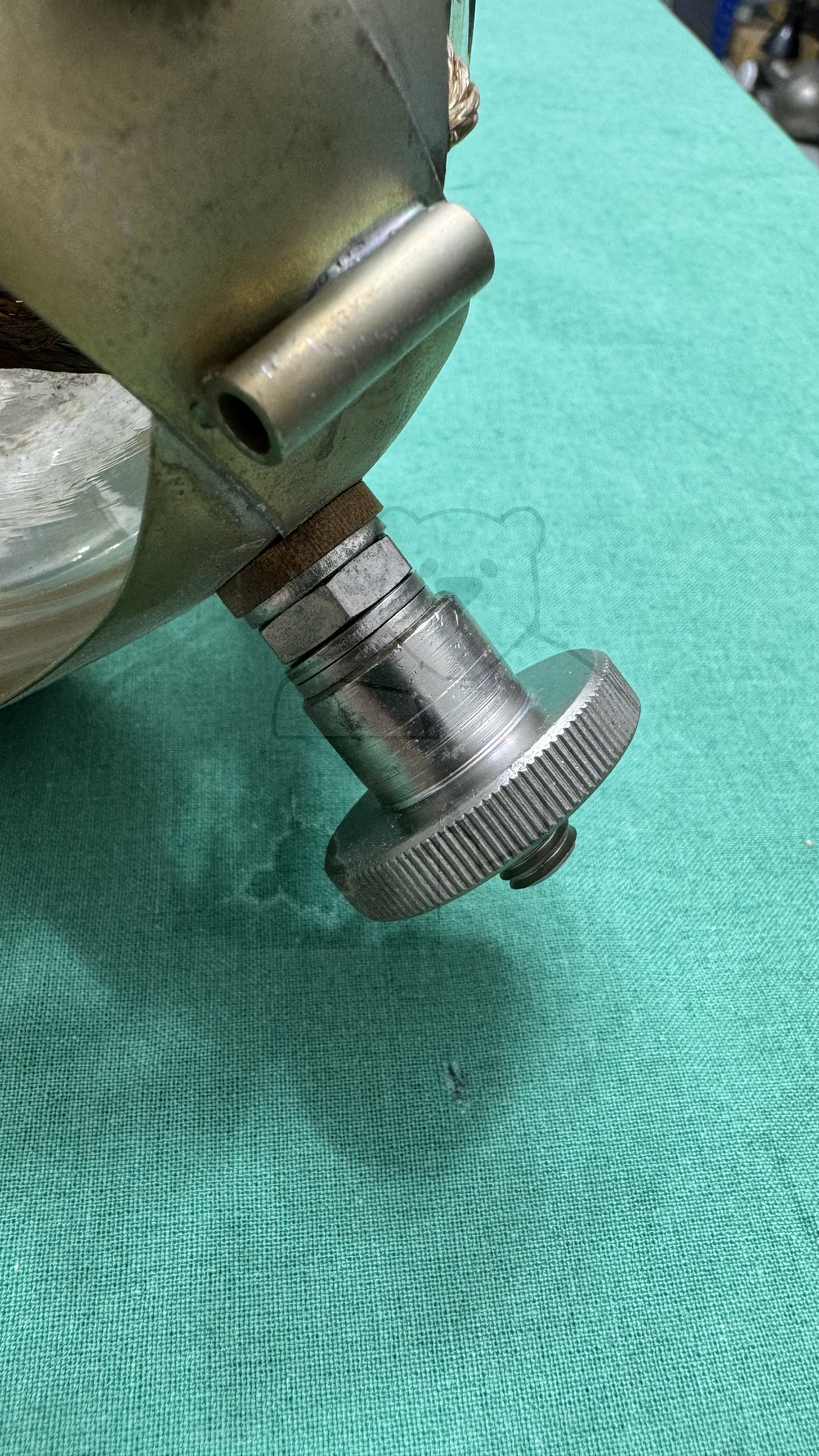

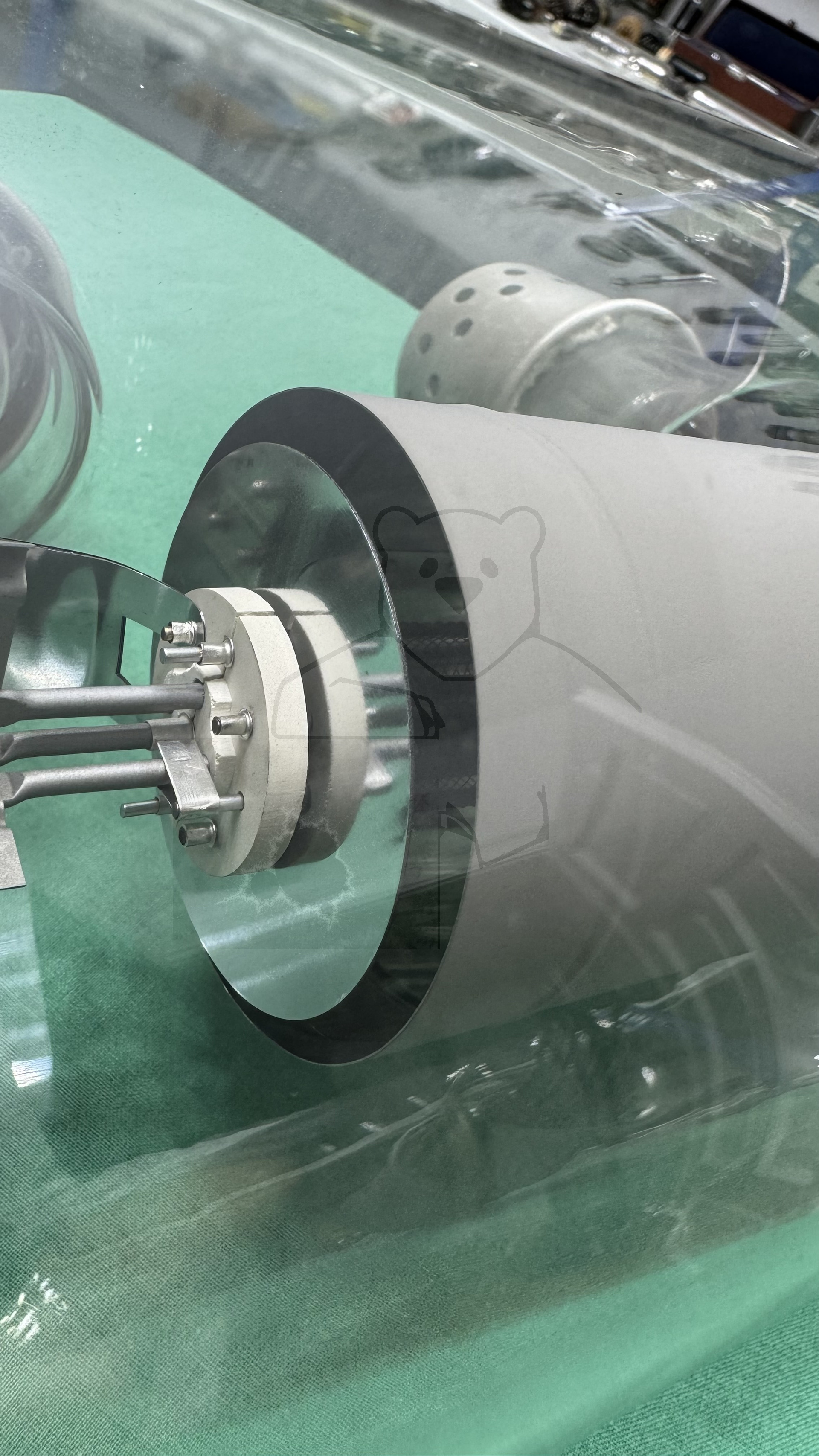

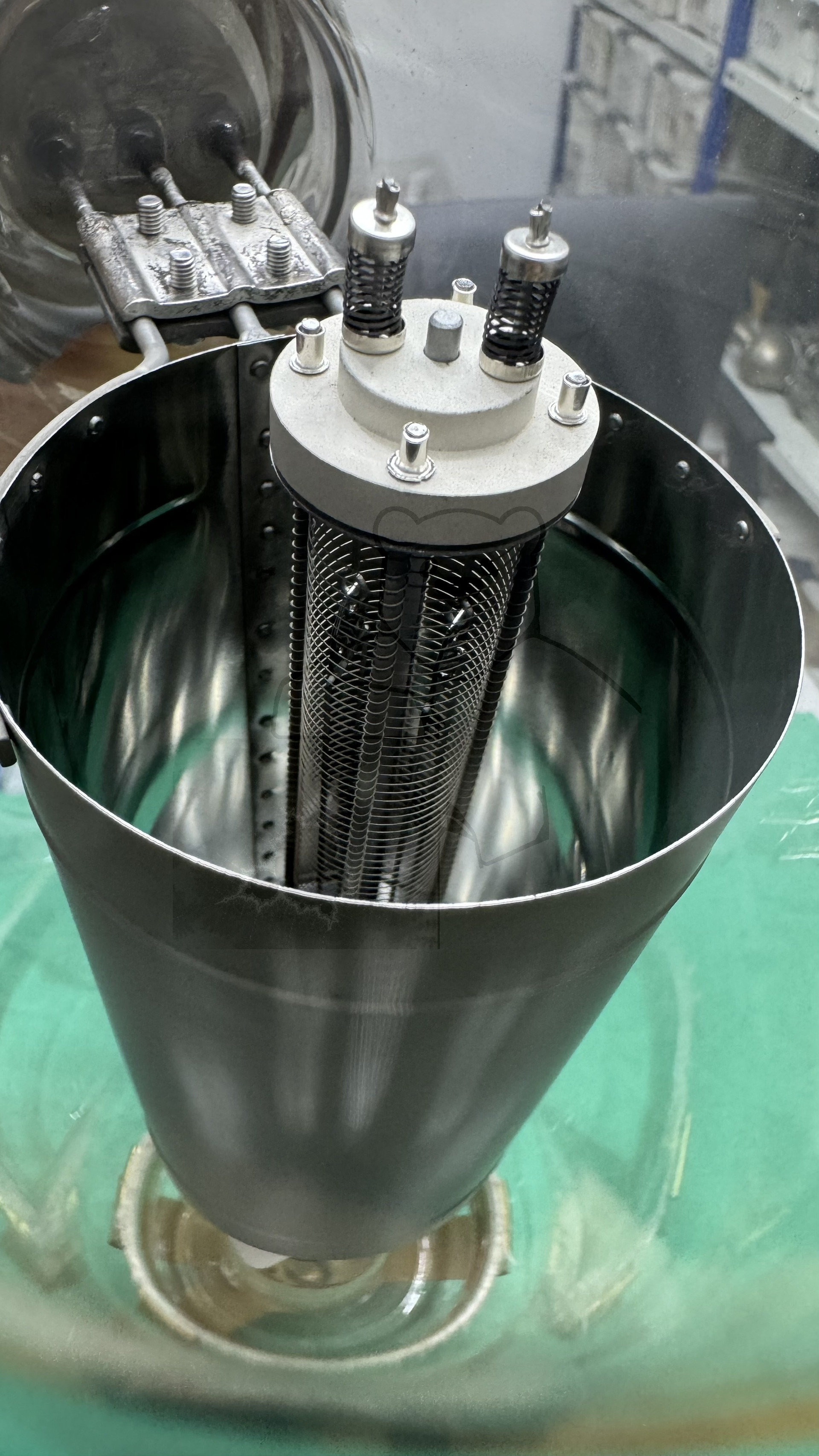

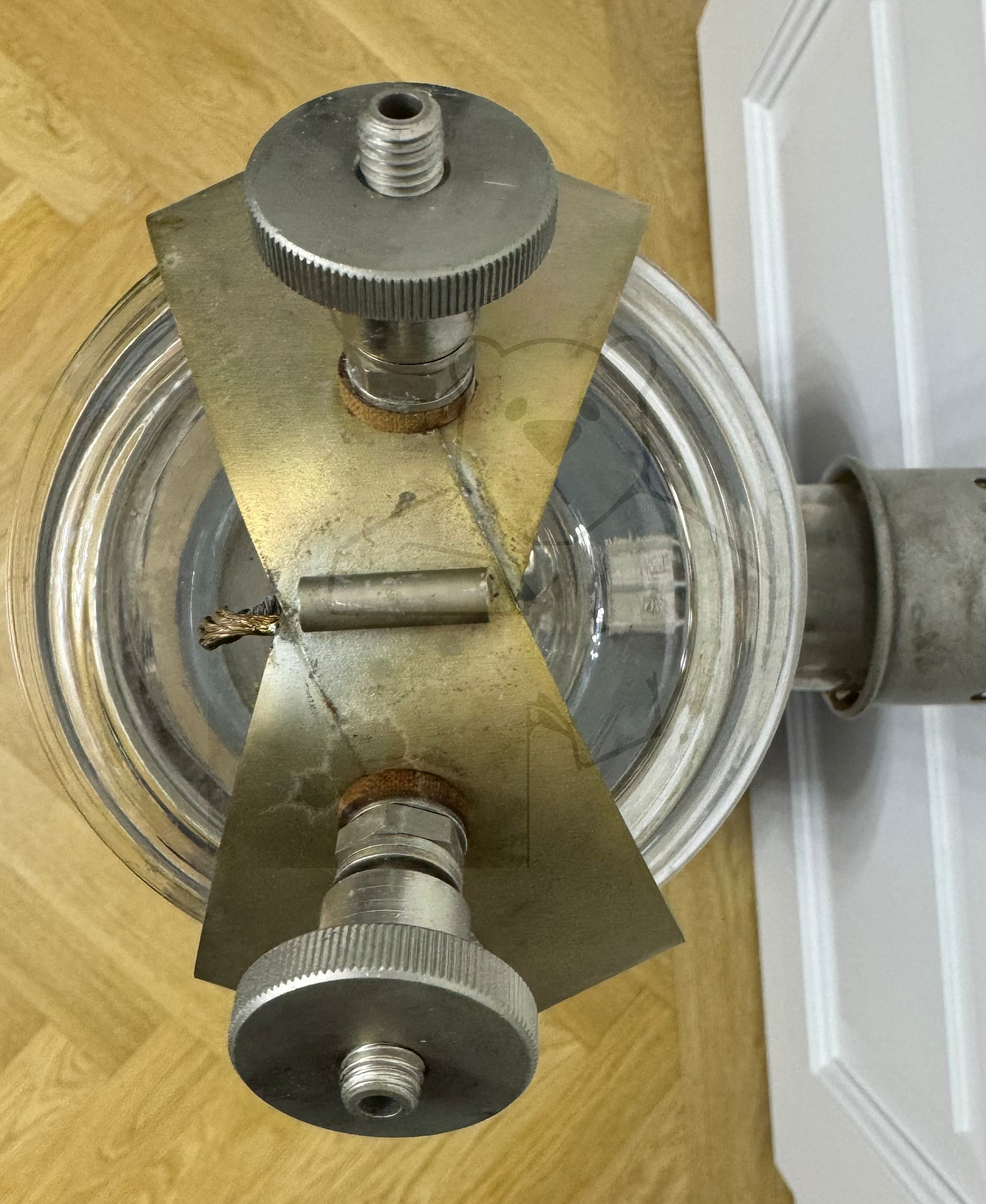

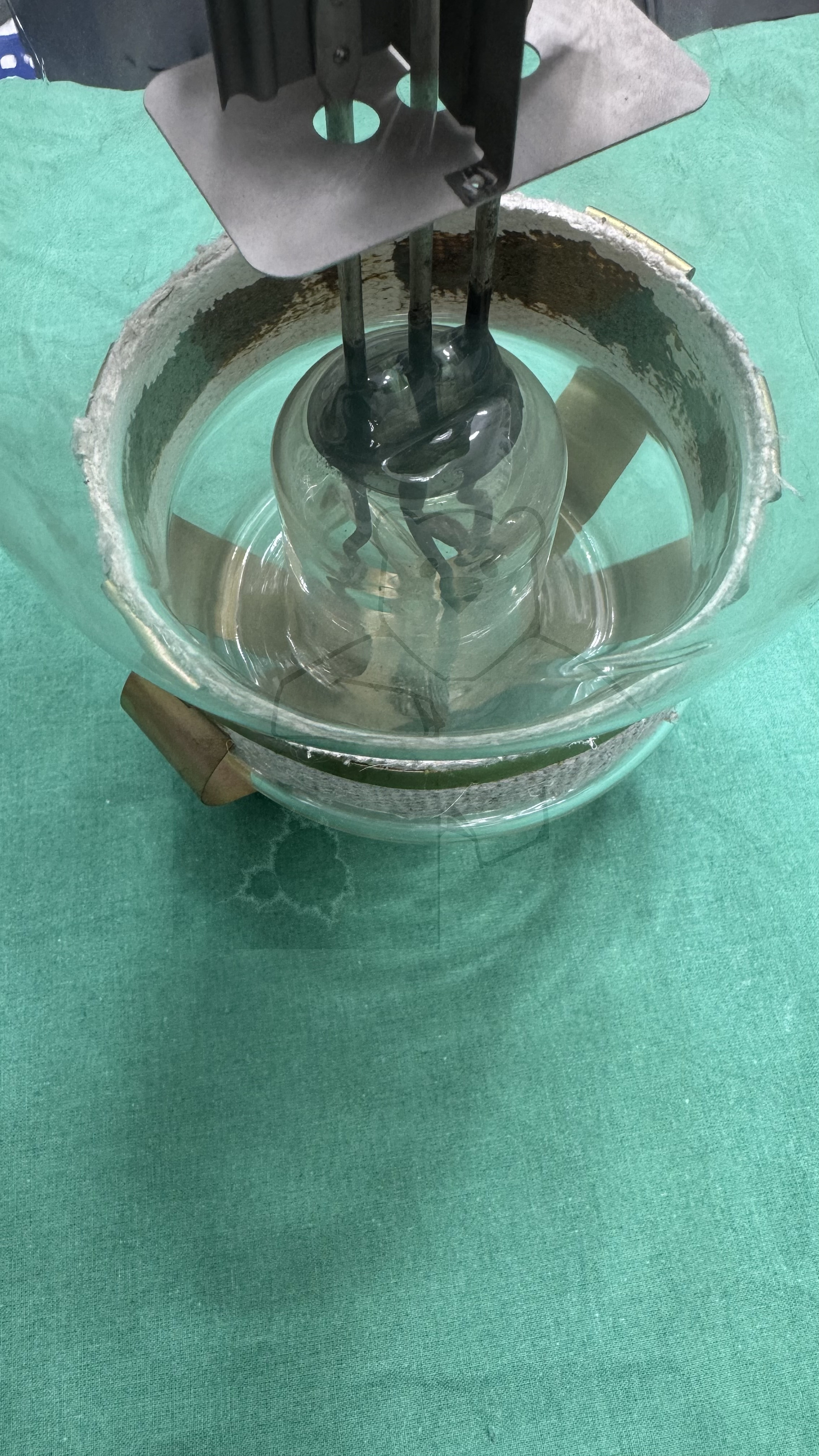

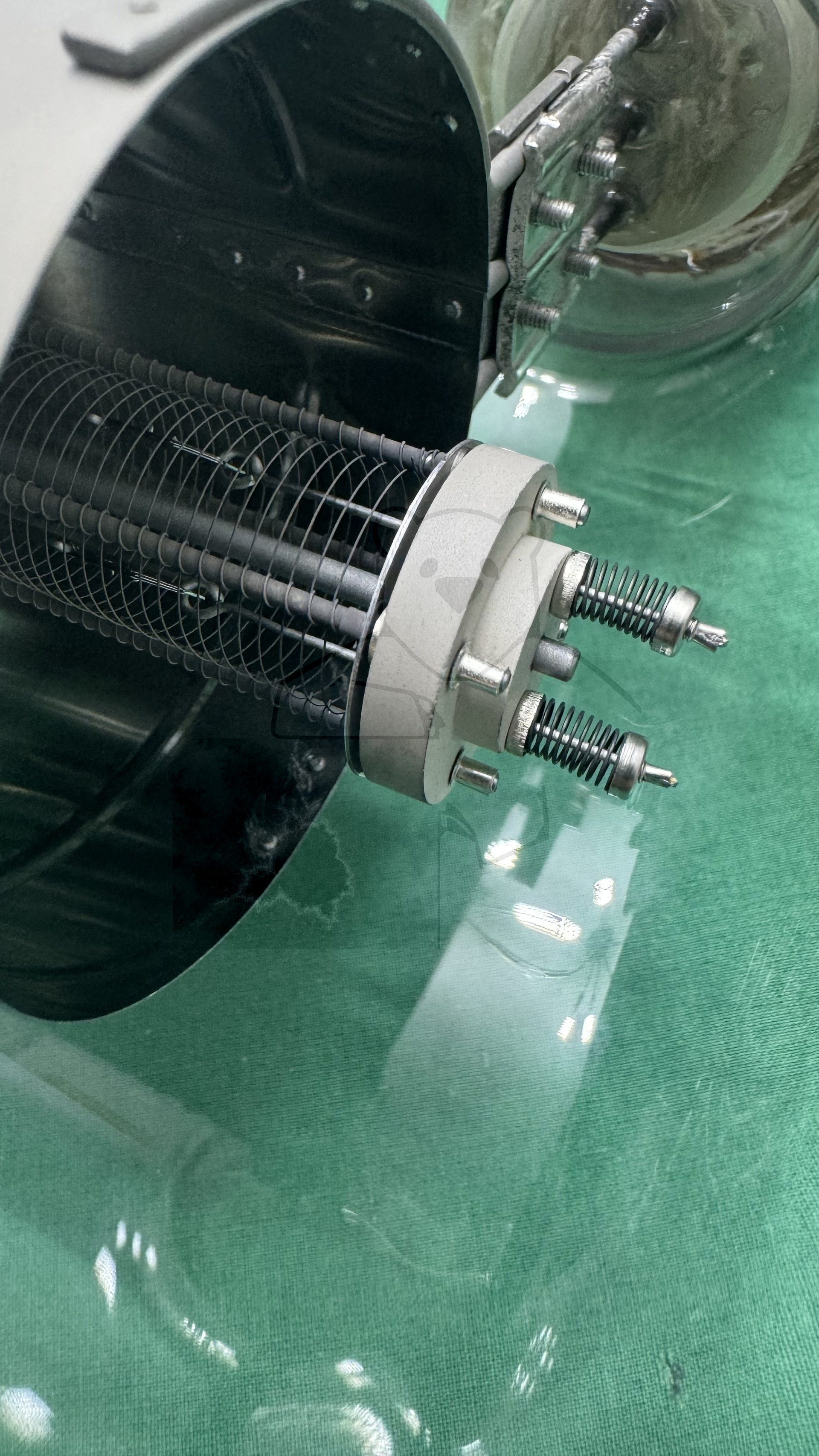

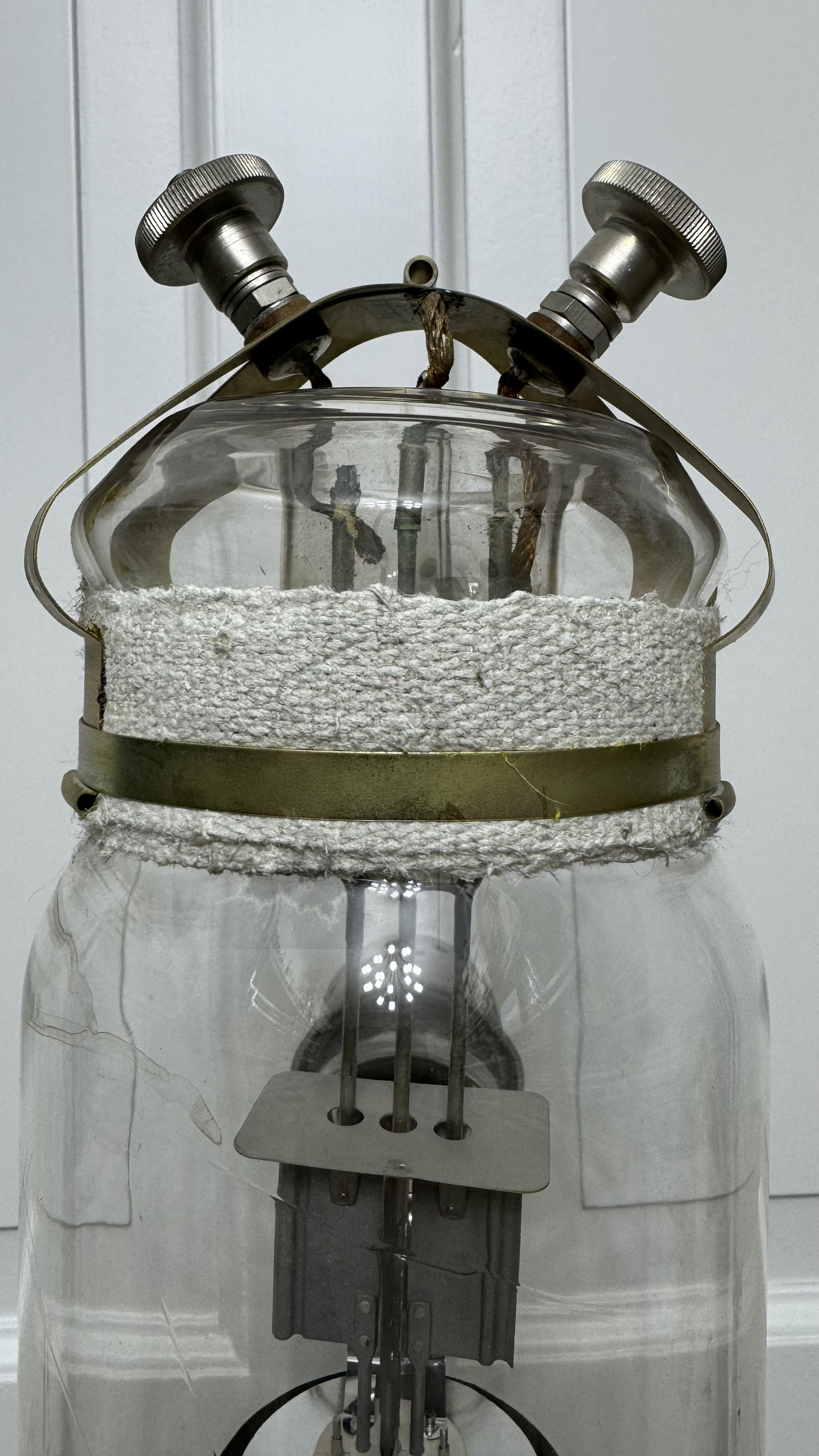

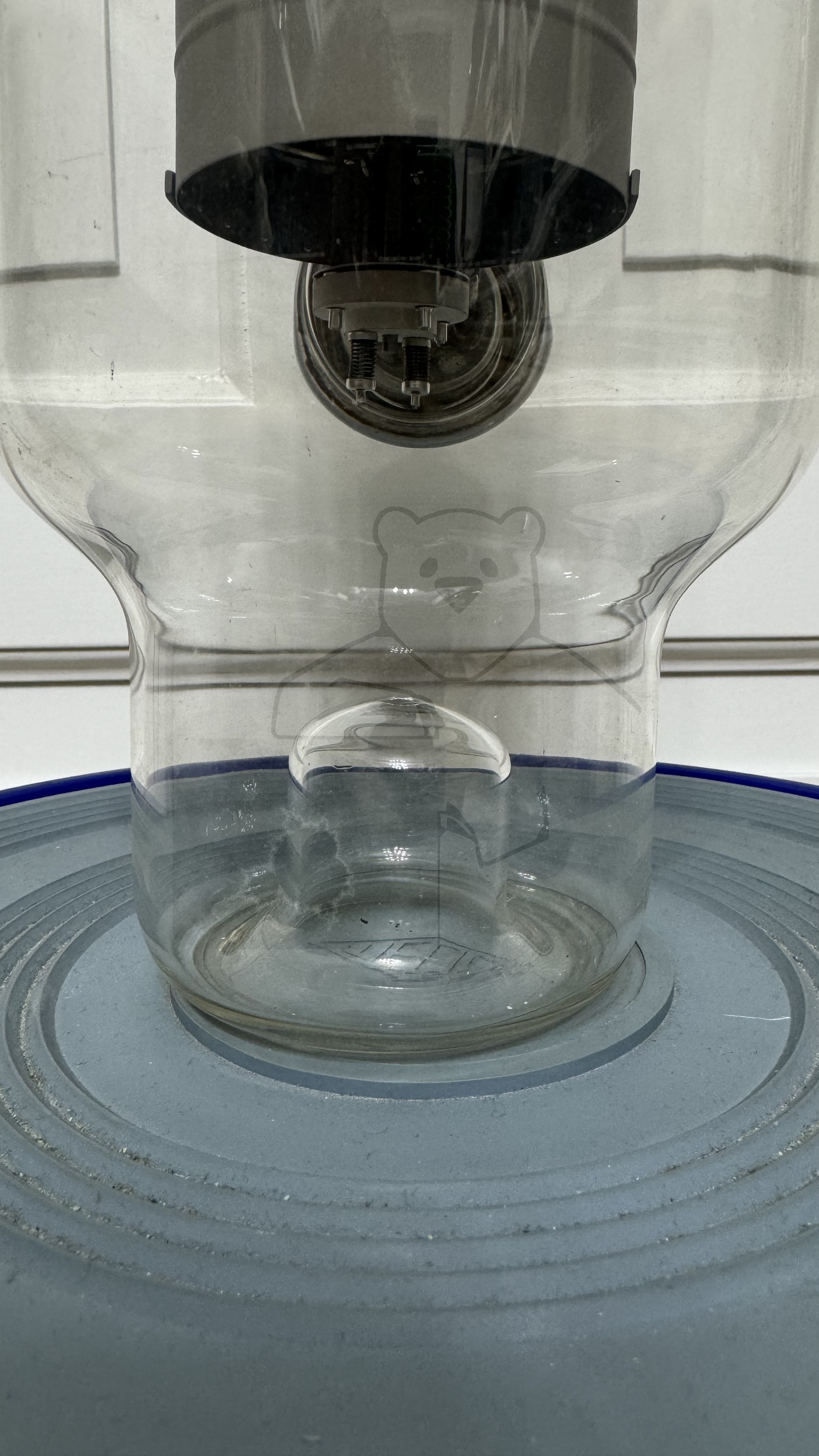

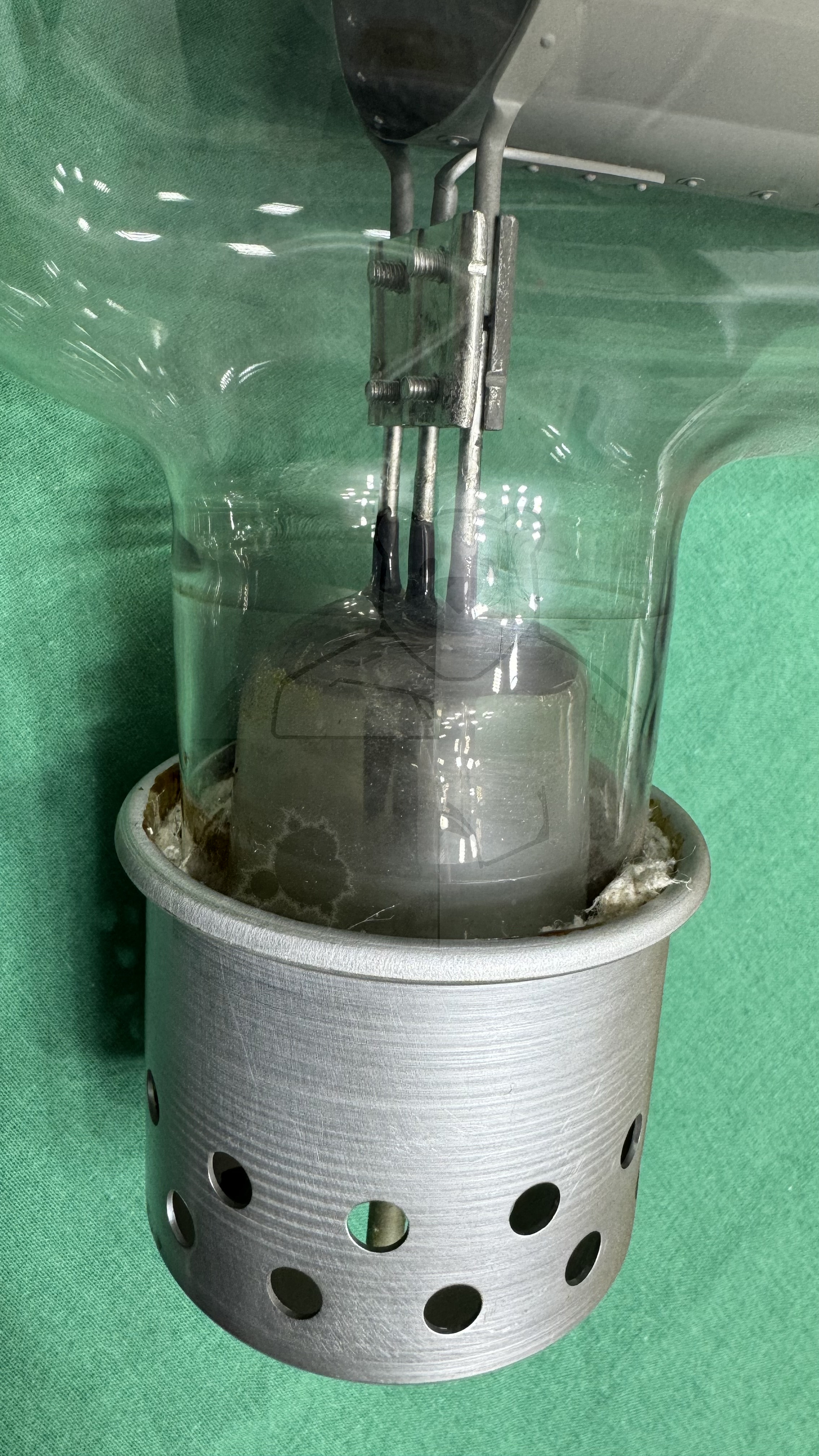

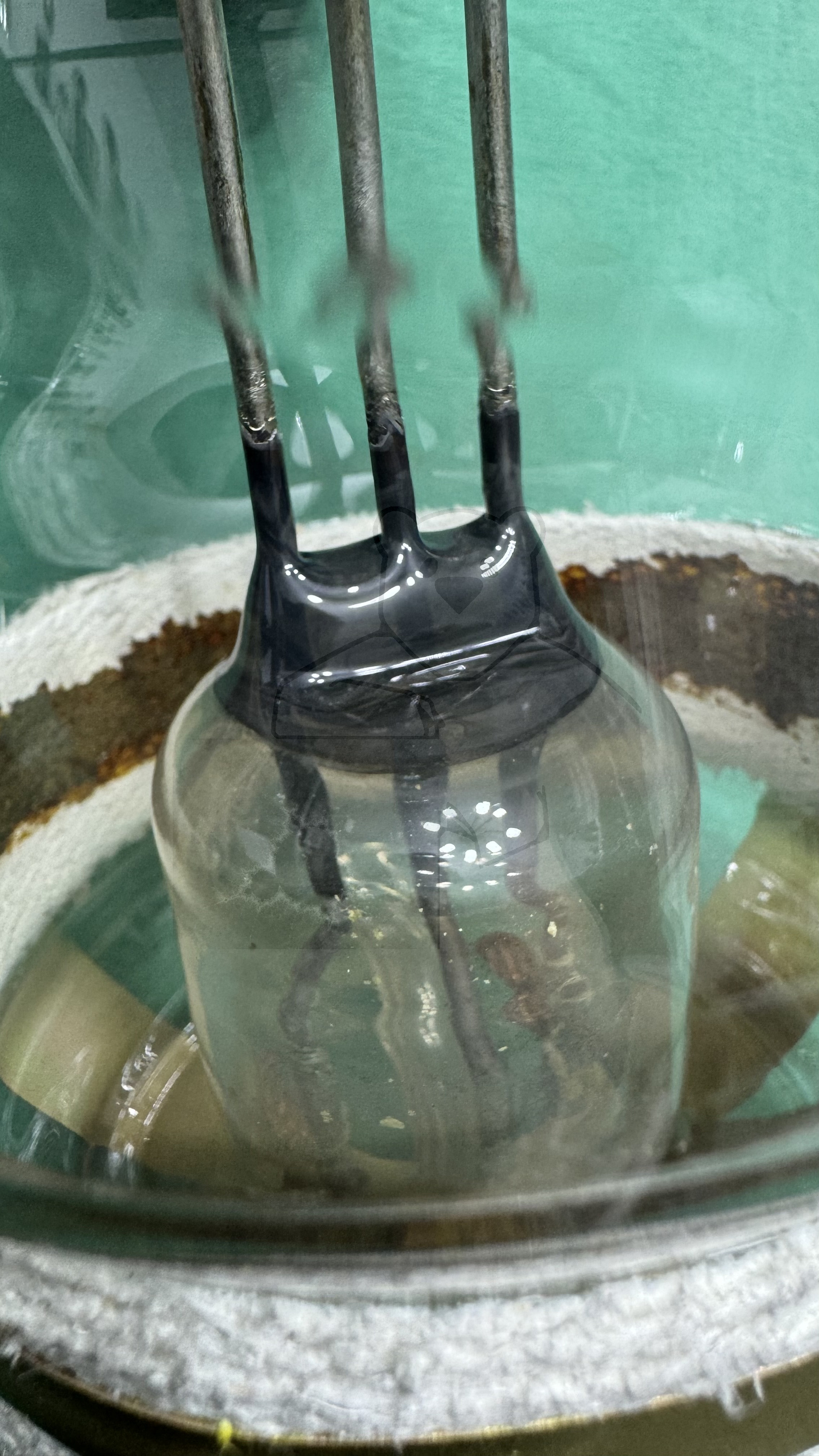

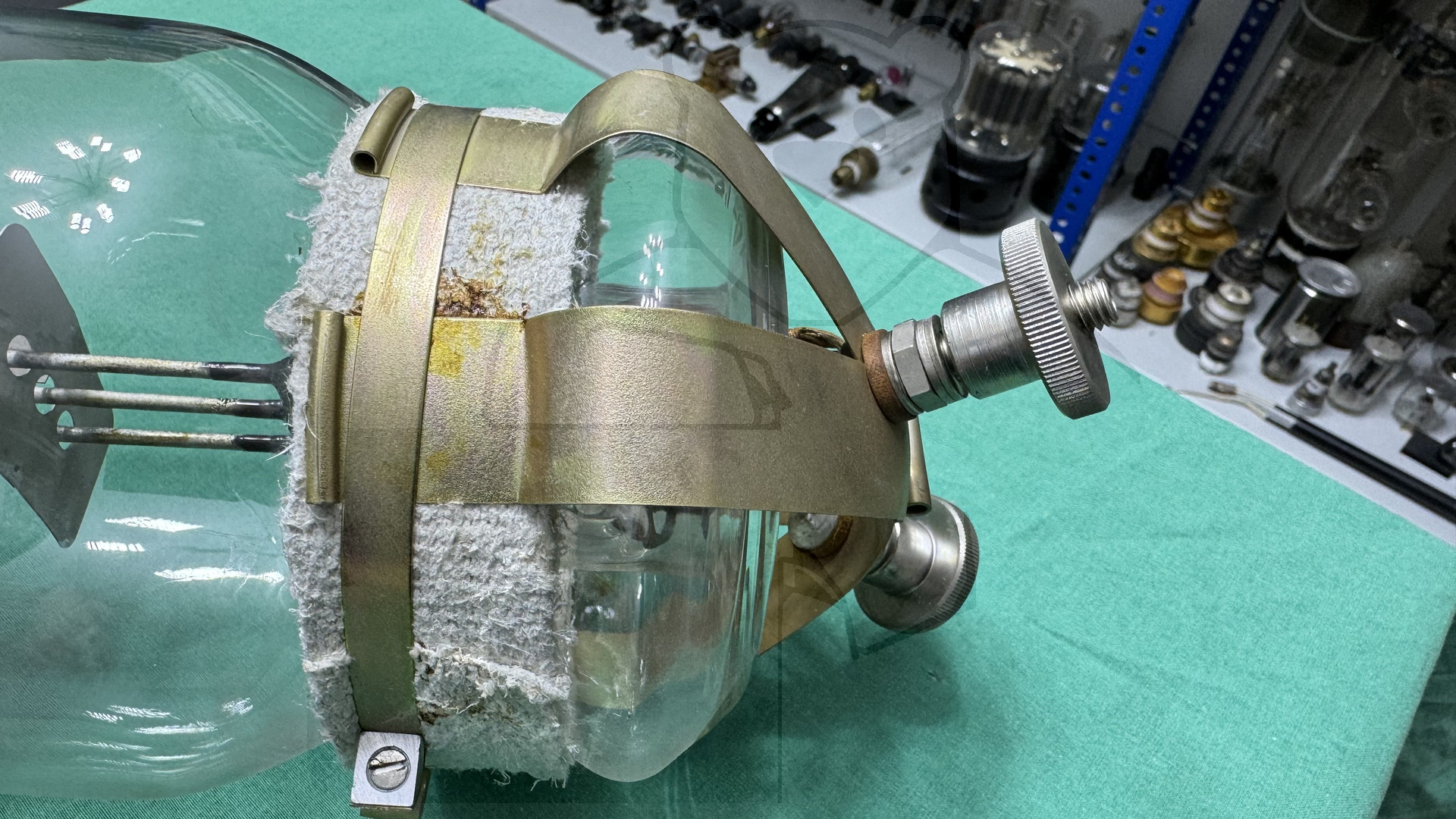

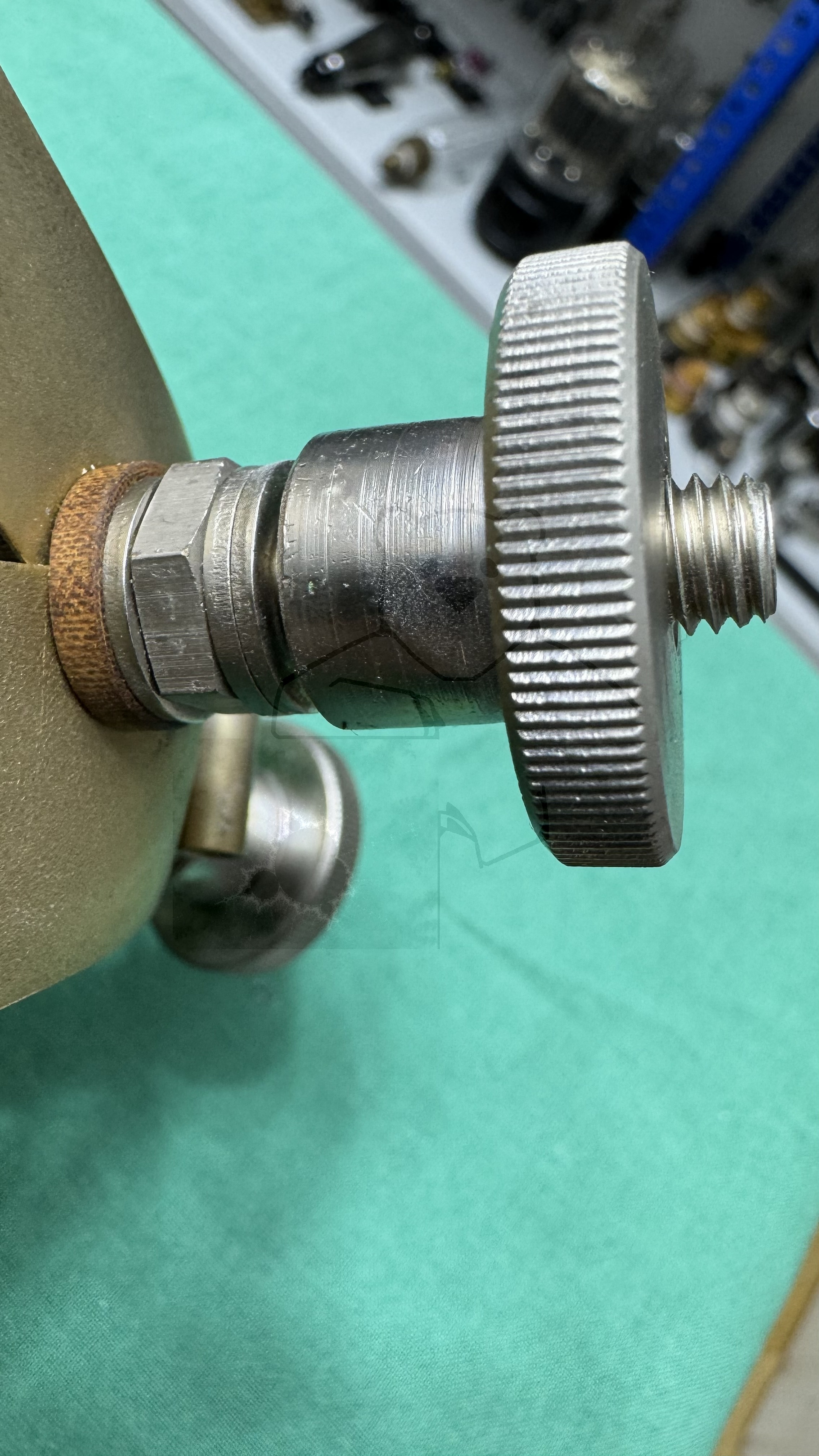

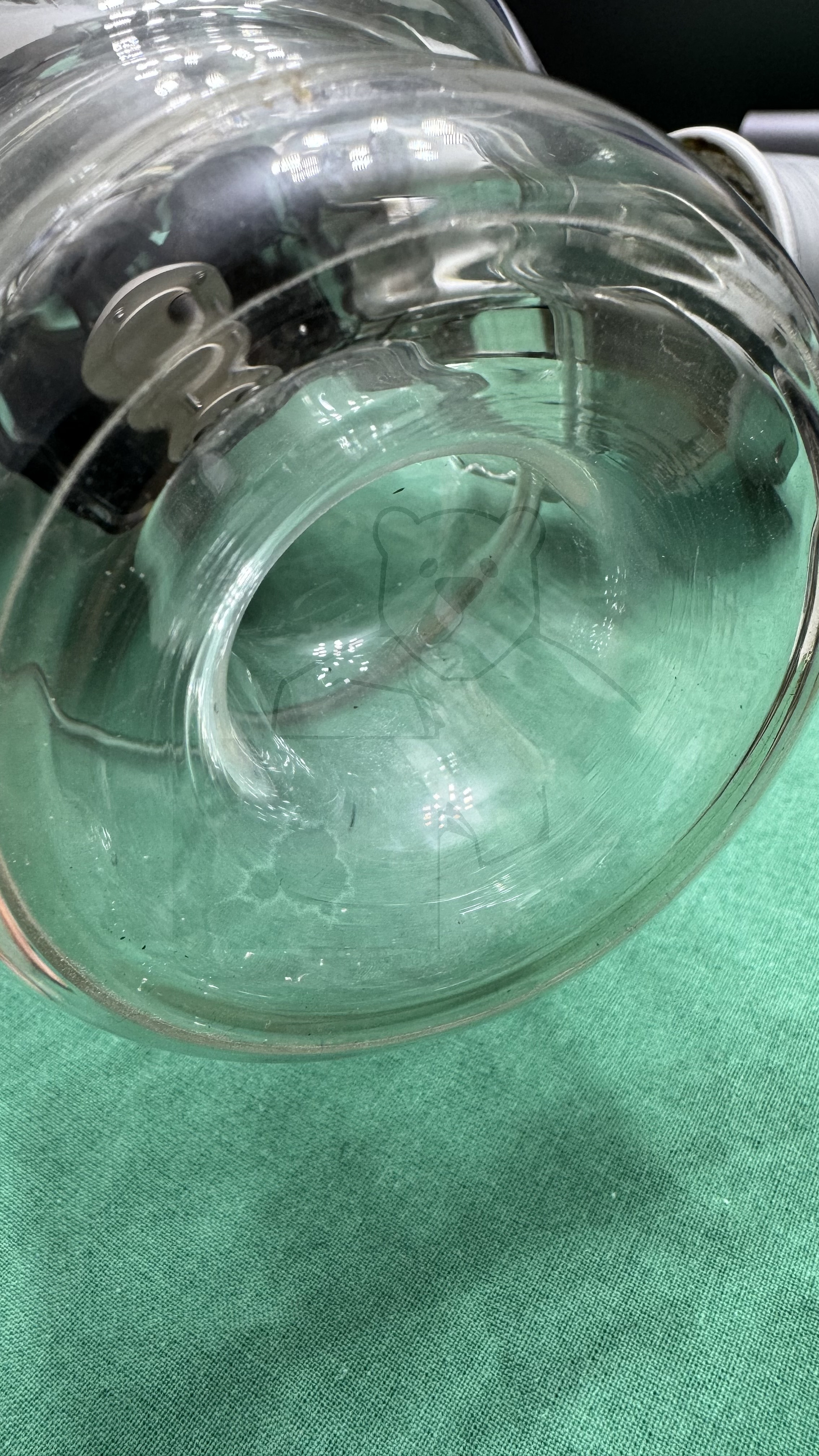

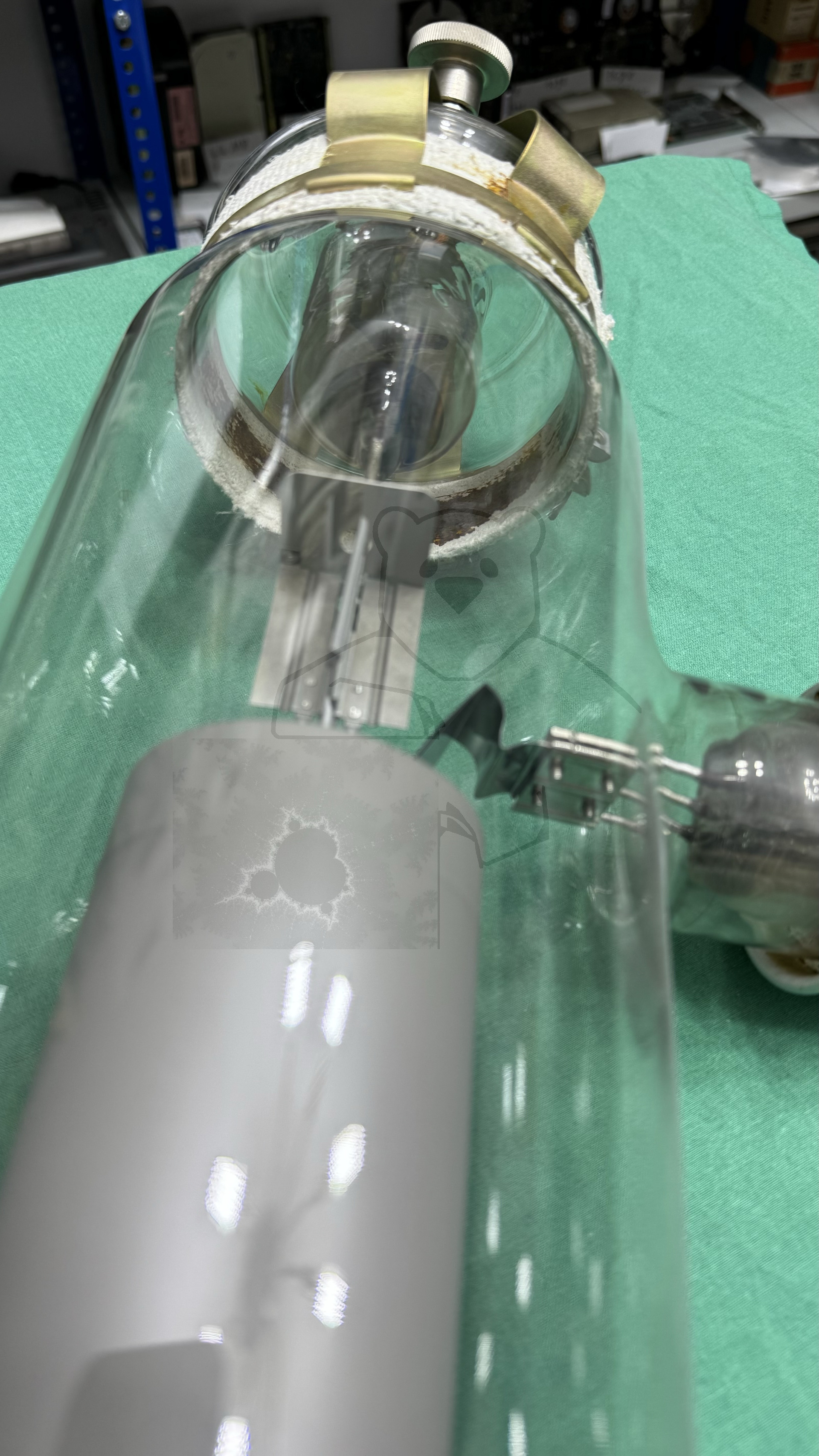

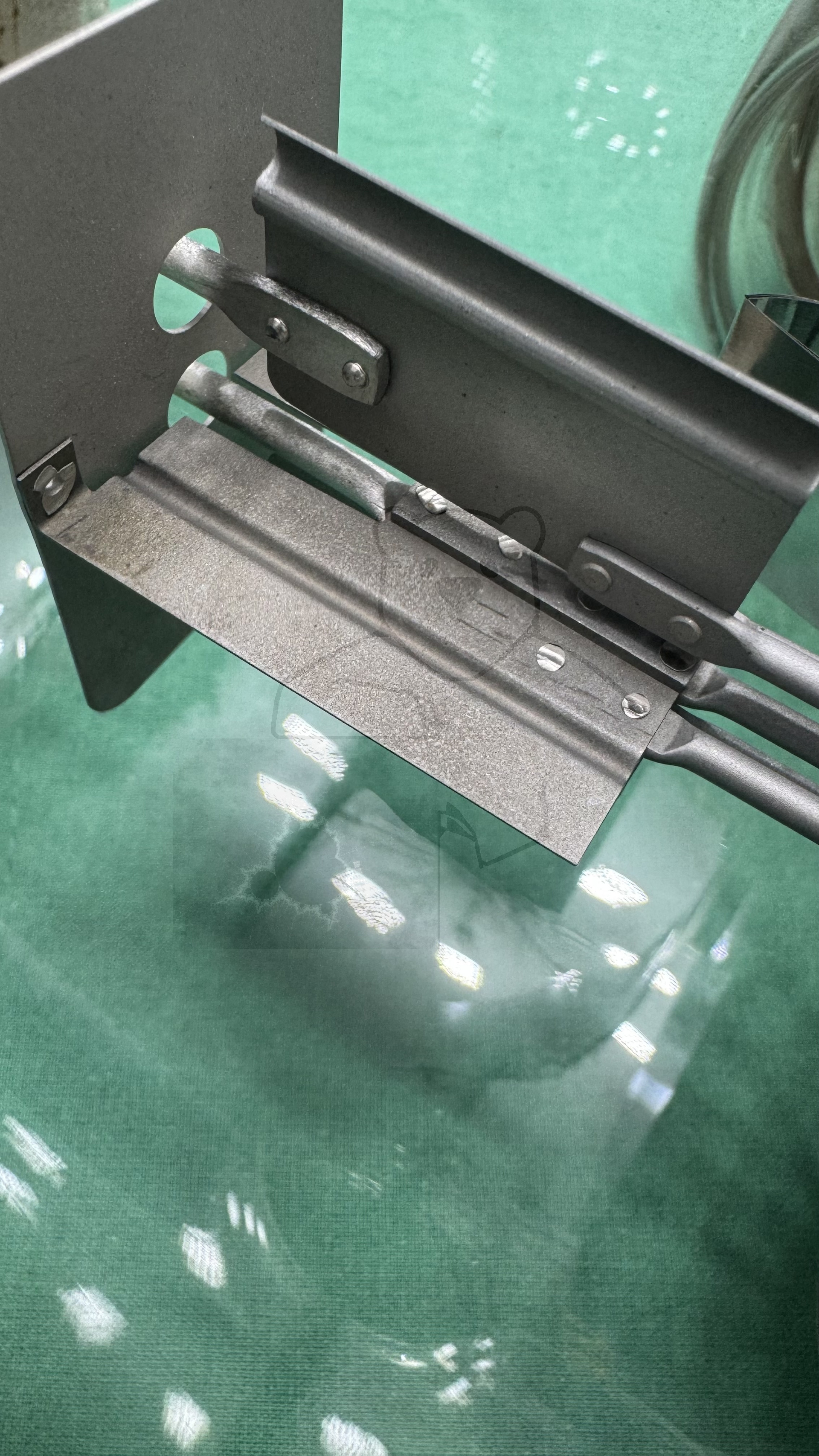

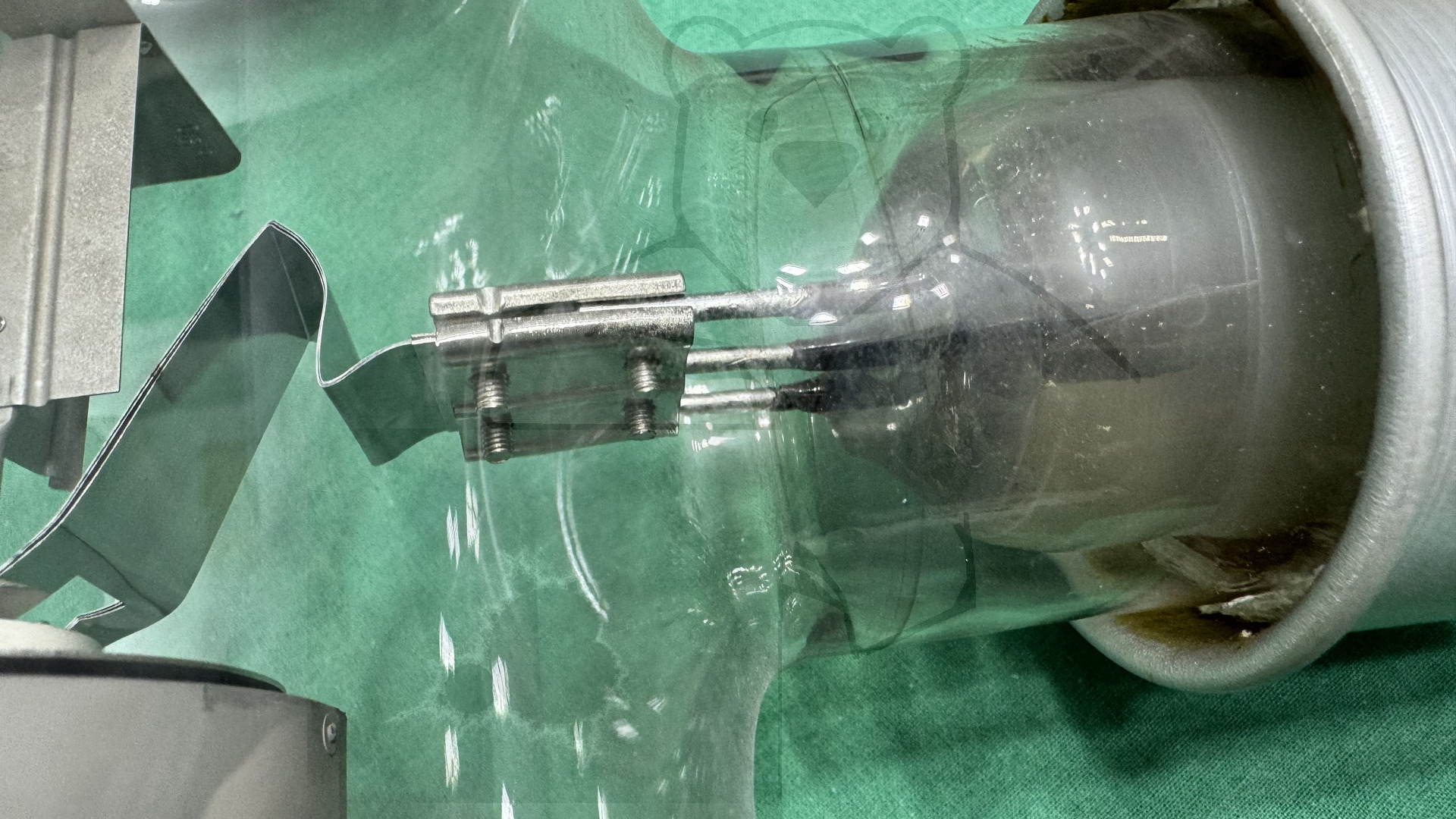

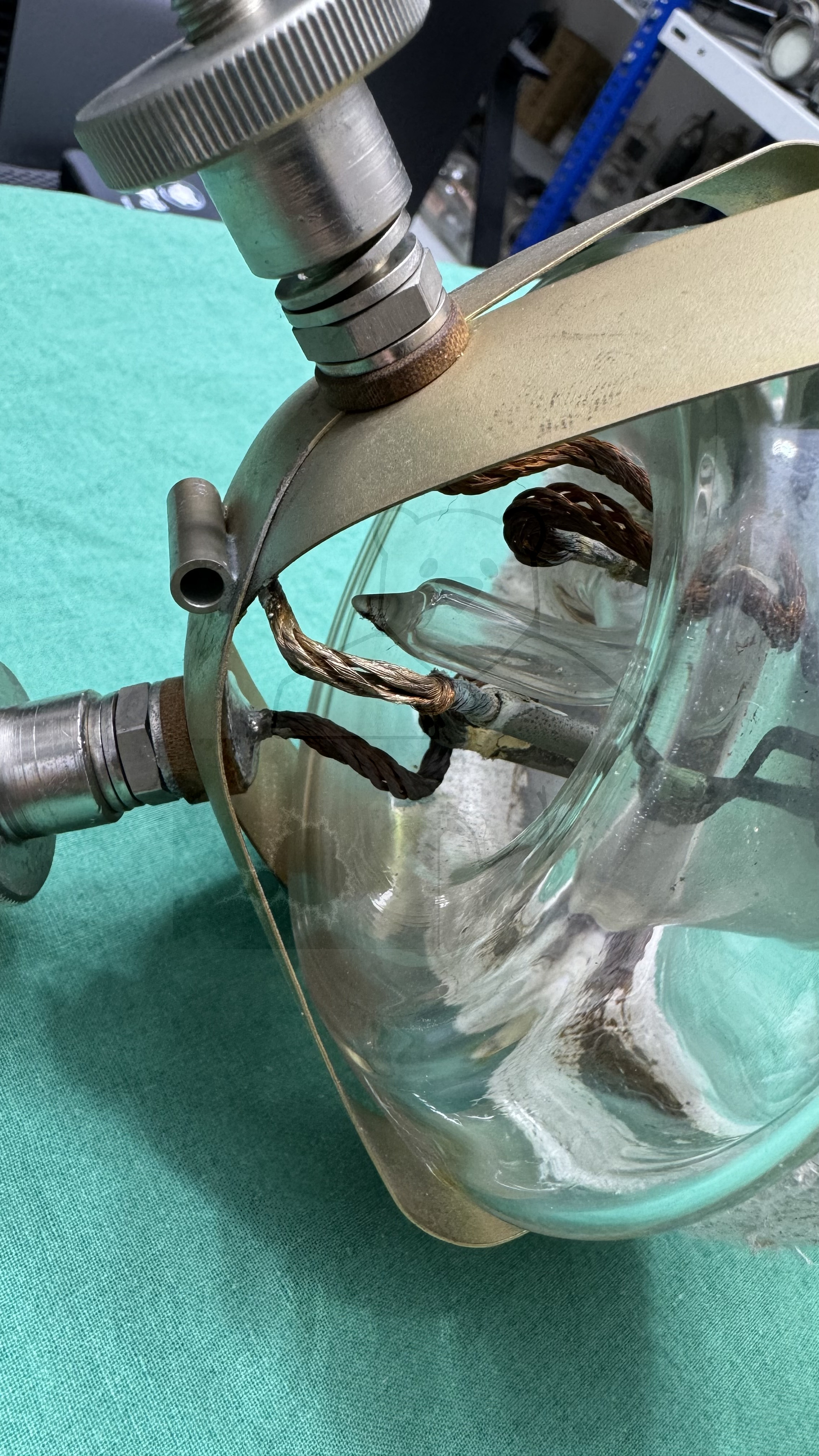

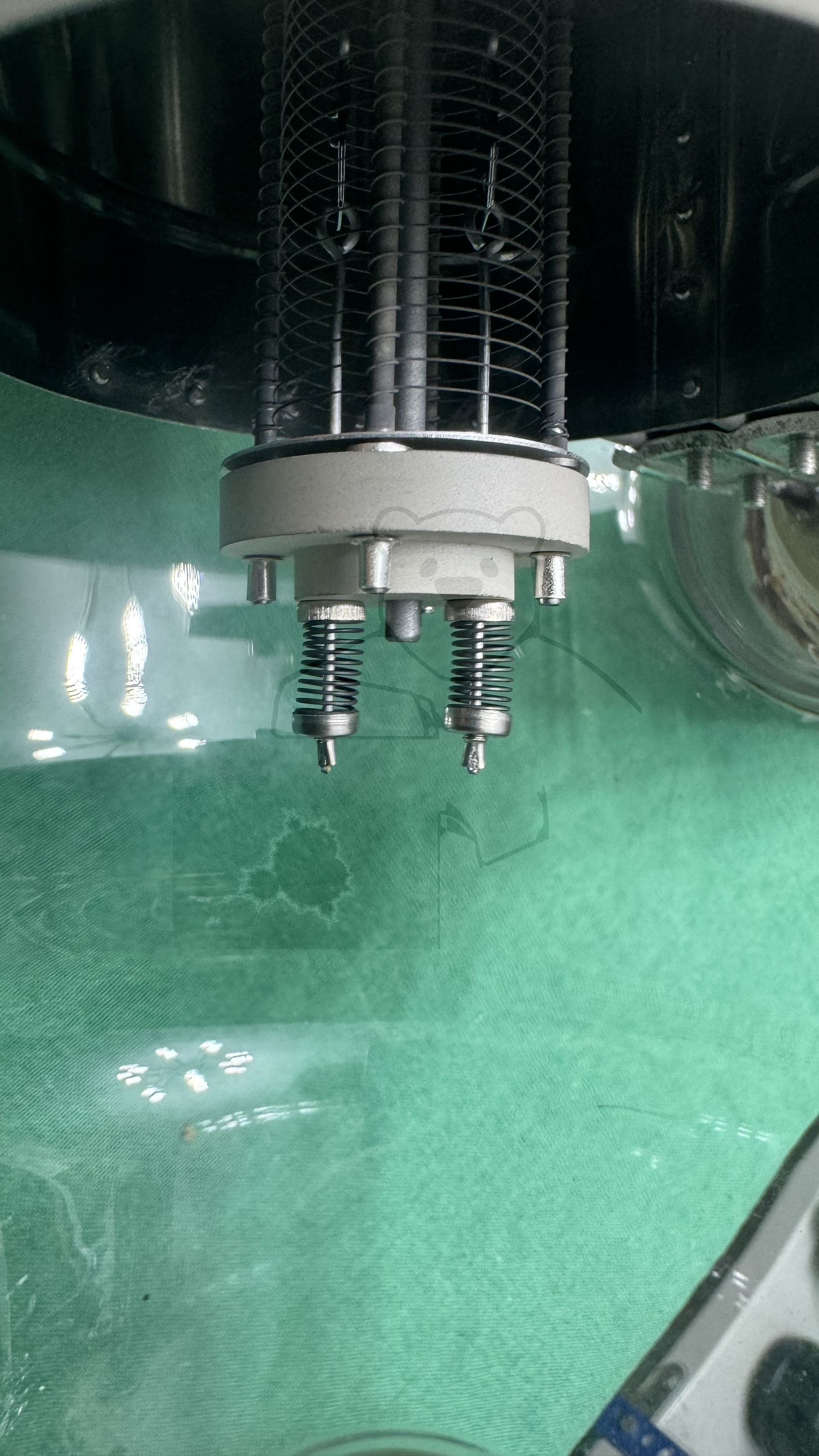

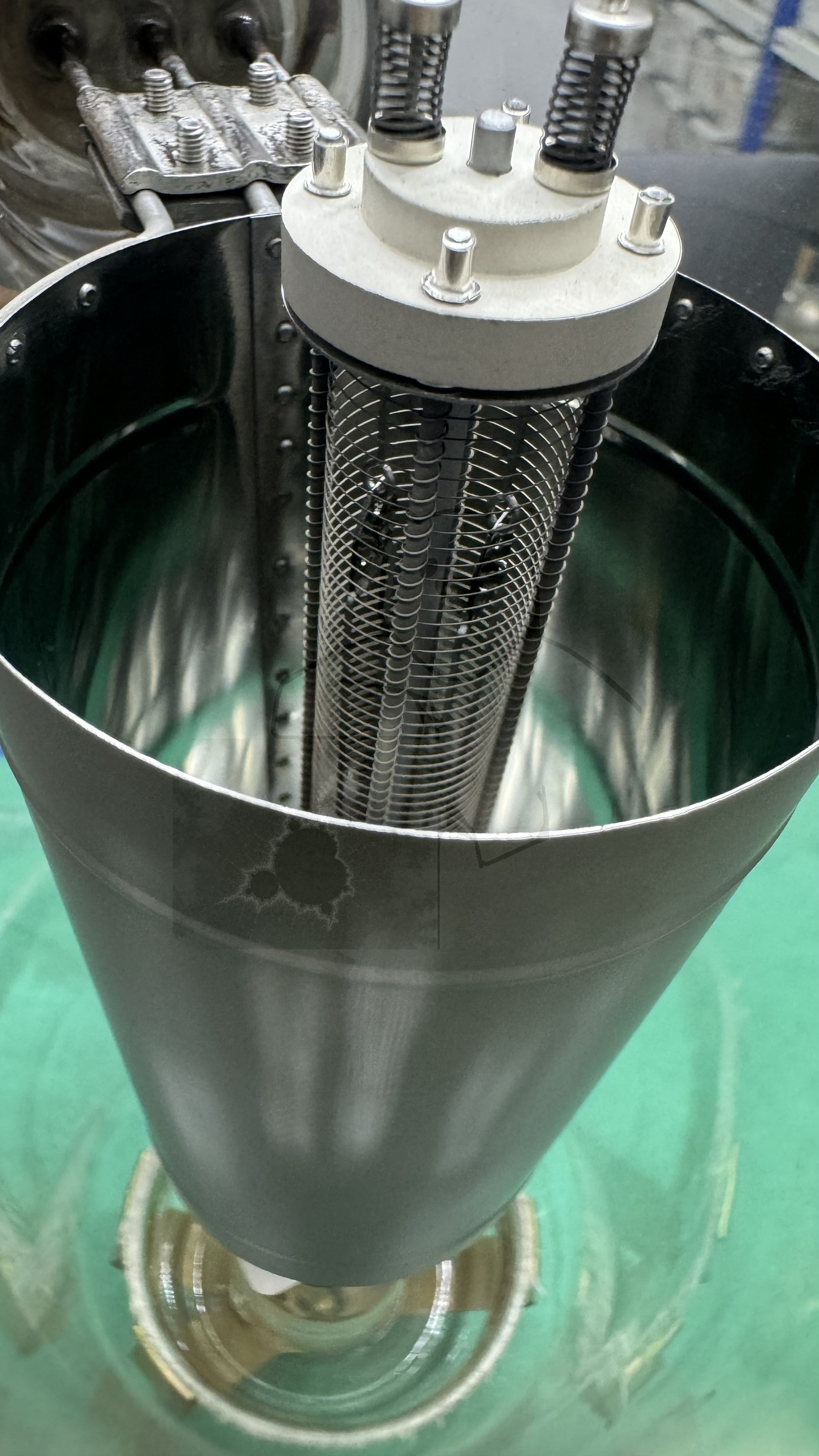

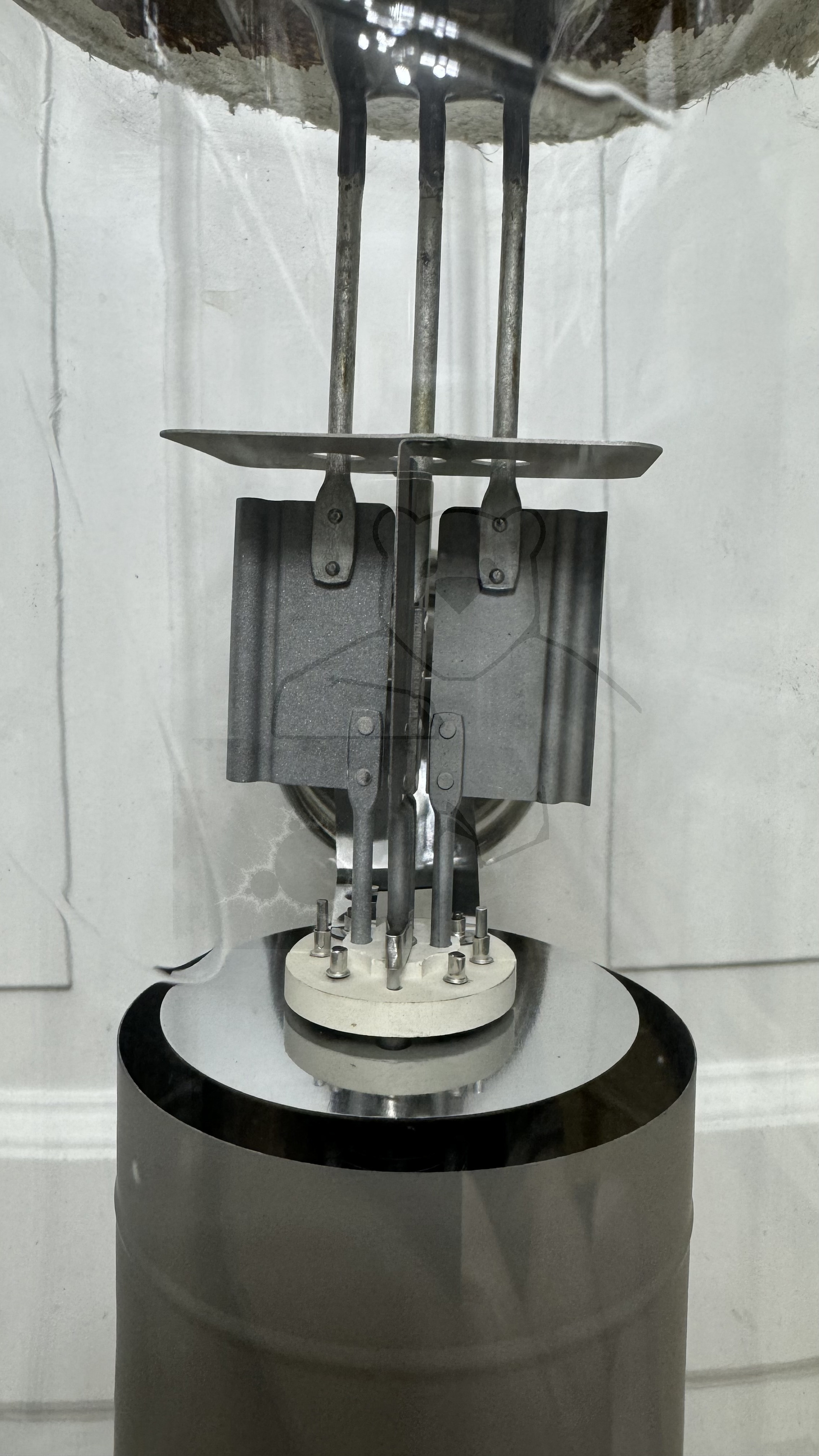

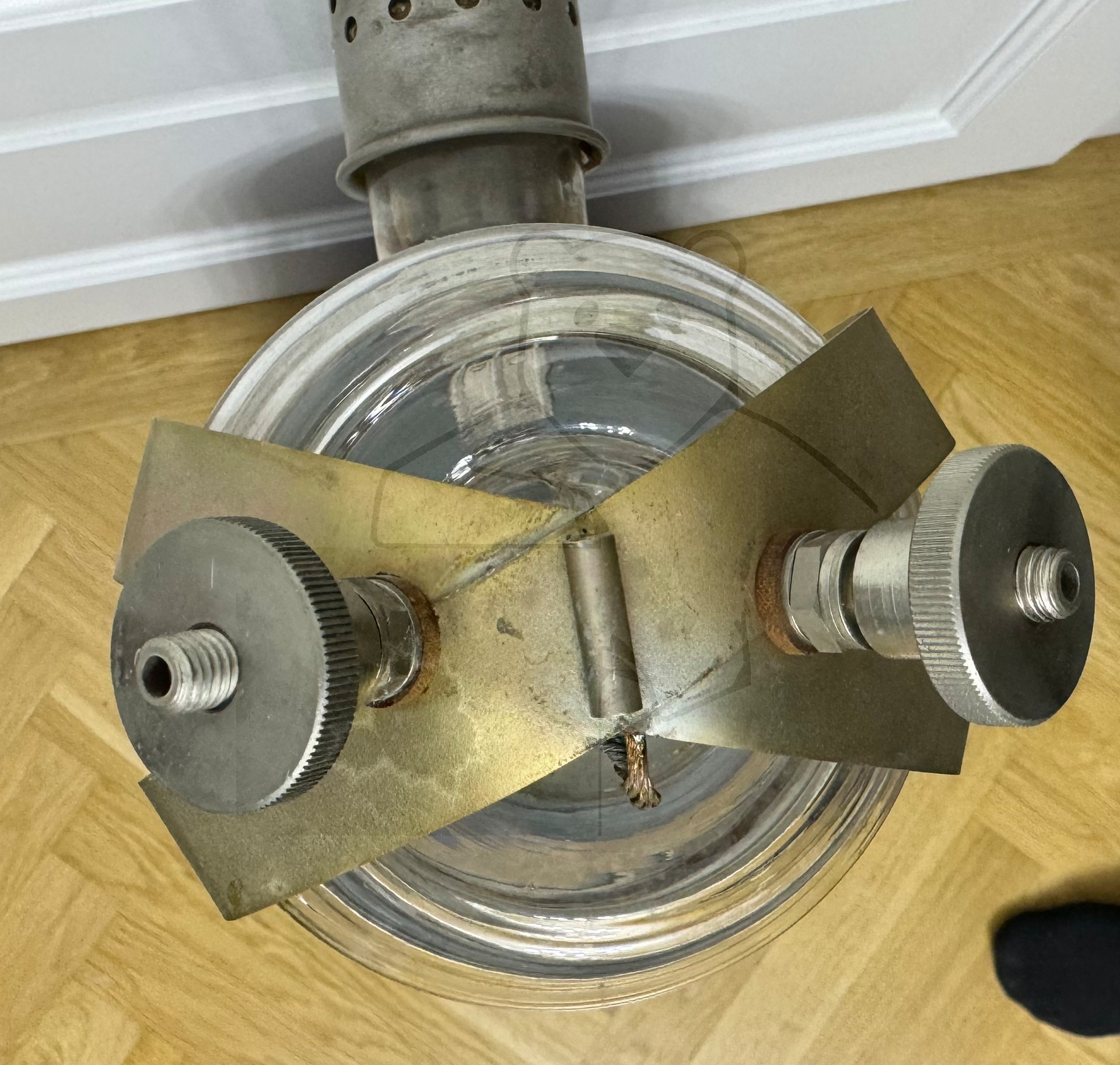

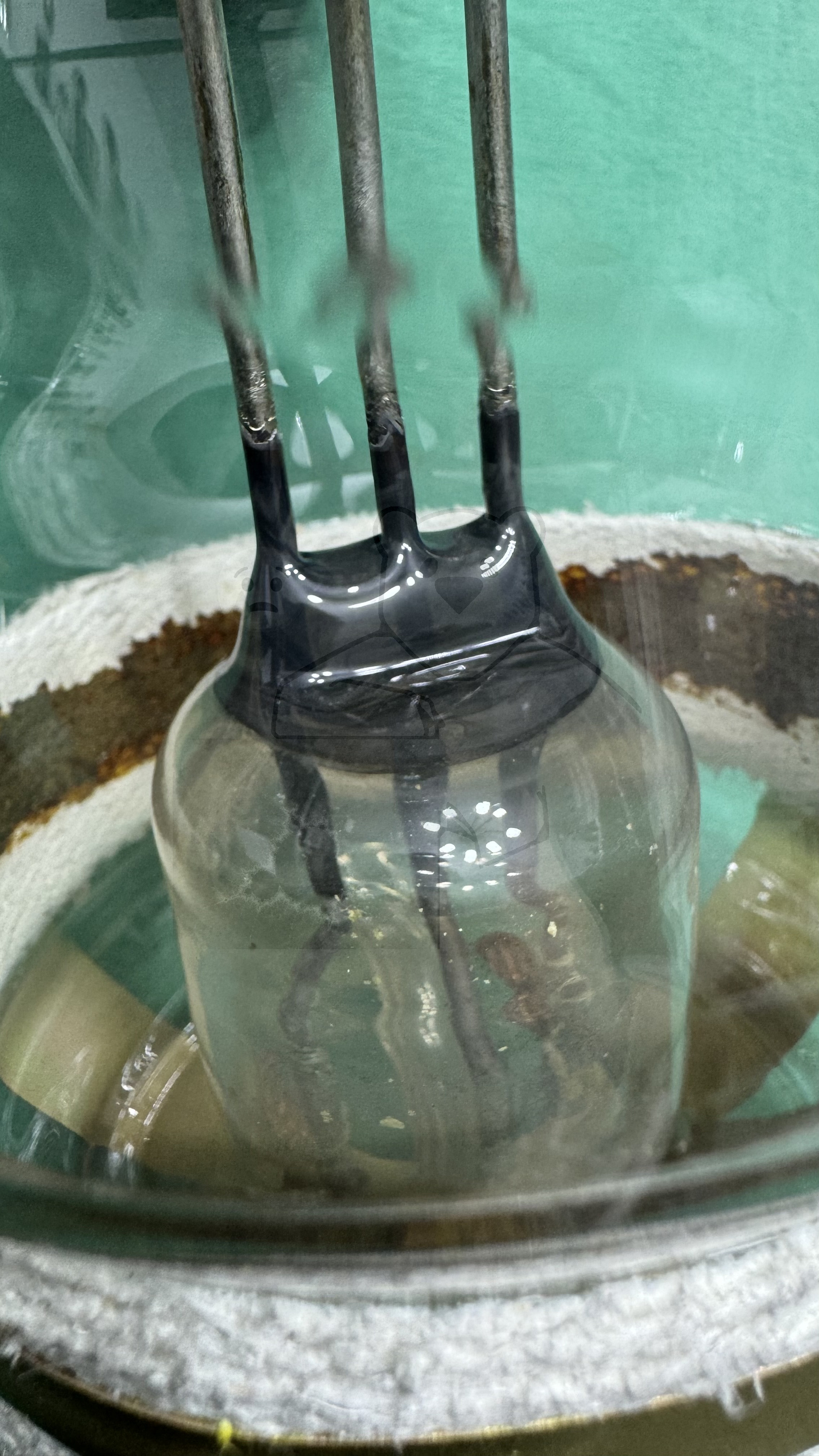

Daten und Bilder der Röhre: SRS302

🔎 Beschreibung der Röhre: SRS302

Name	SRS302
Vergleichsname
Heizspannung (Volt)	16,5
Heizstrom (Ampère)	18
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Spezialsockel → Liste aller Röhren mit: Spezialsockel
Zusätzliche Informationen
Letzte Änderung	11.06.2018 19:00:05

🔎 Beschreibung der Systeme für die Röhre: SRS302

	System 1
Kathode	h1
Gitter 1	Seitenanschluss
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Seitenanschluss
Anode 2
Leuchtschirm
Heizung	h1, h2
Abschirmung
Funktion	→ Senderoehre, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

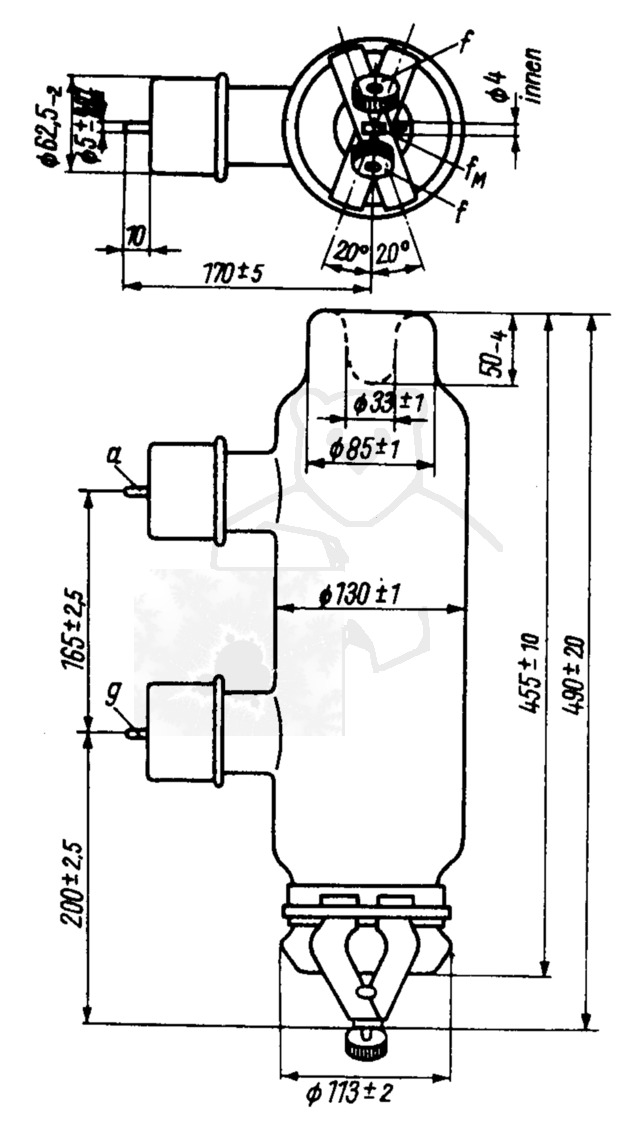

🔎 Sockelschaltung der SRS302

Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt

🔎 Datenblätter zur Röhre: SRS302
Datenblatt SRS302 RFT [www.tubedata.info].pdf (143 kB)
Datenblatt SRS302 VEB Phoenix Roentgenroehrenwerk Rudolstadt [www.tubedata.info].pdf (5005 kB)
Datenblatt SRS307 VEB Phoenix Roentgenroehrenwerk Rudolstadt [www.tubedata.info].pdf (4849 kB)
Datenblatt SRS309 VEB Phoenix Roentgenroehrenwerk Rudolstadt [www.tubedata.info].pdf (4980 kB)
Datenblatt SRS326 VEB Phoenix Roentgenroehrenwerk Rudolstadt [www.tubedata.info].pdf (124 kB)
