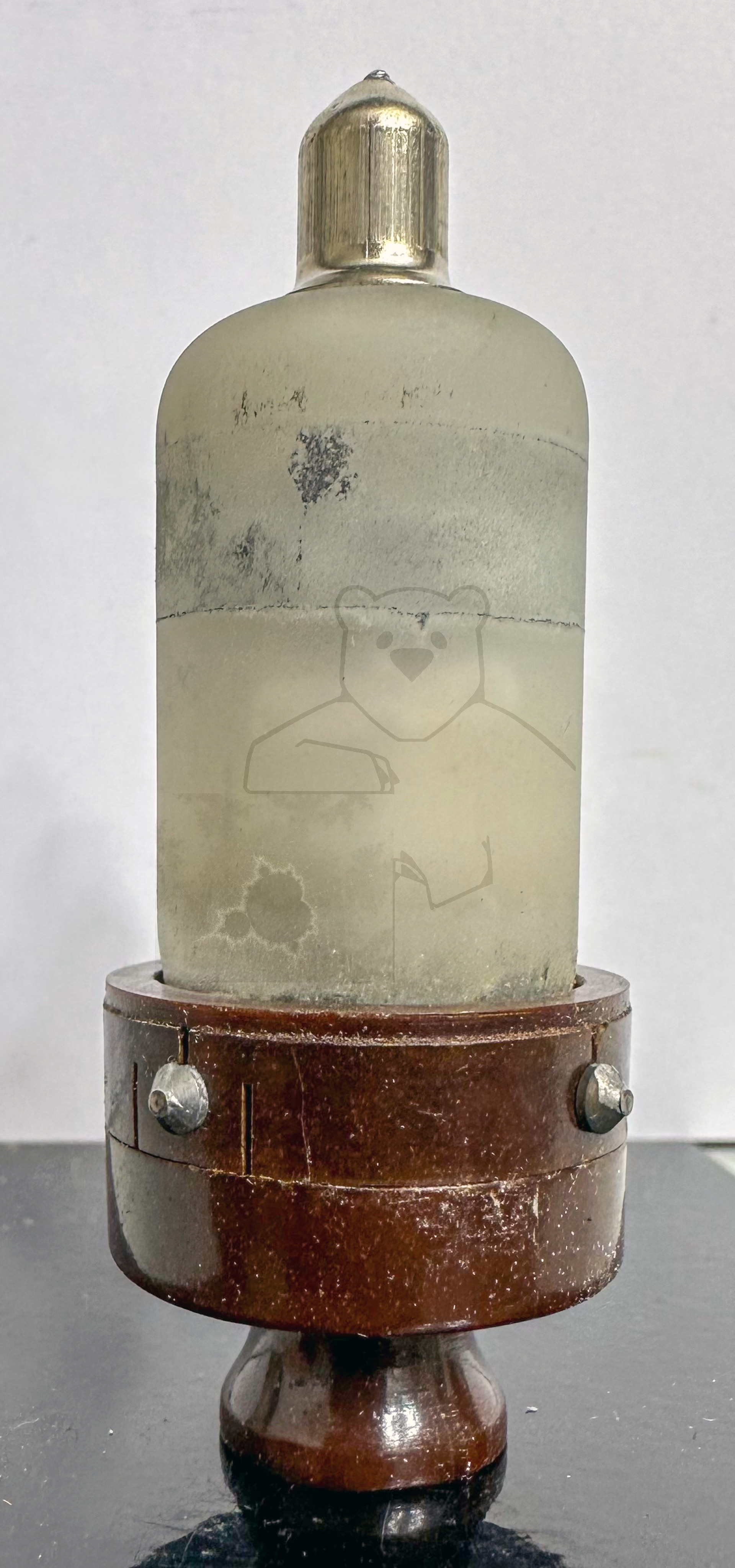

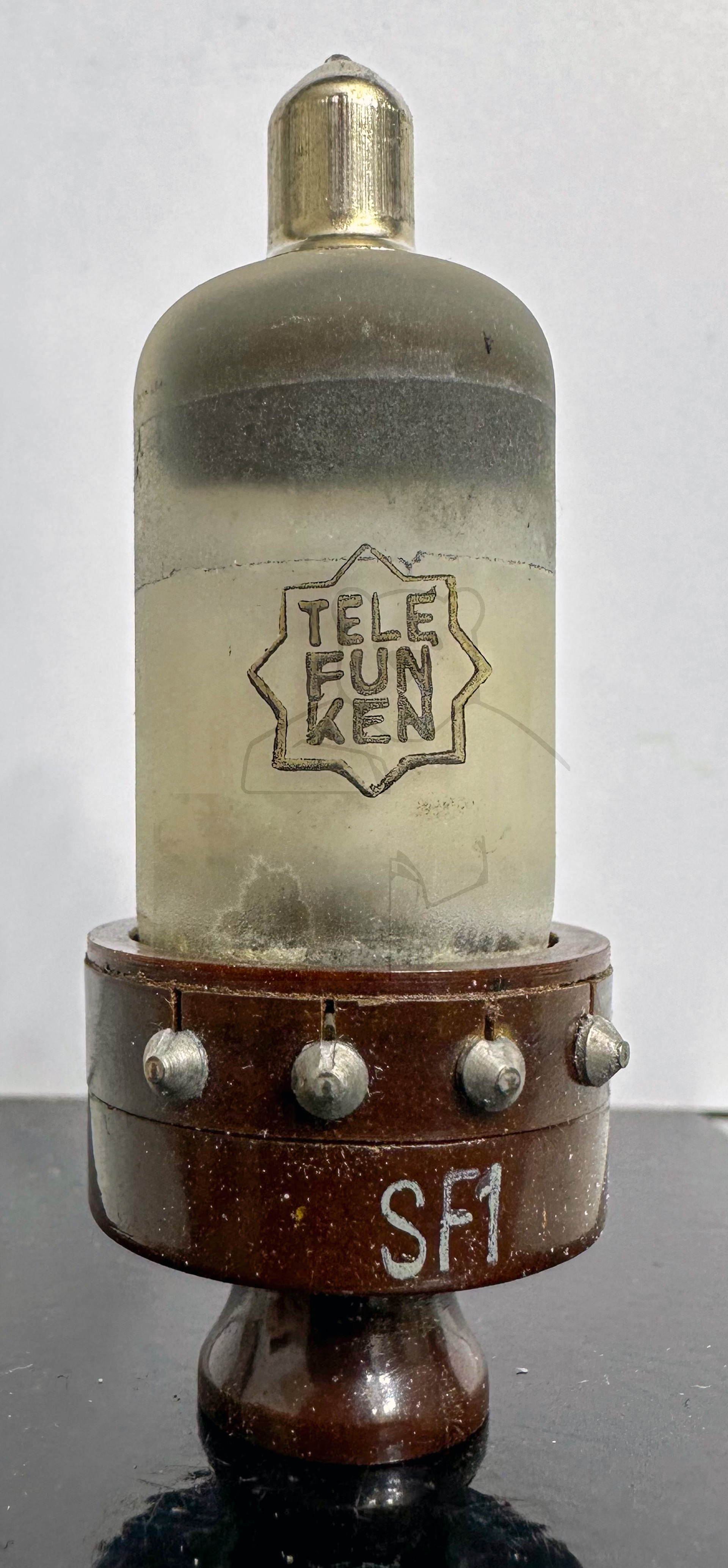

Daten und Bilder der Röhre: SF1

🔎 Beschreibung der Röhre: SF1

Name	SF1
Vergleichsname
Heizspannung (Volt)	2
Heizstrom (Ampère)	0,5
Art der Heizung	Indirekt
Röhren mit Sockel	Spezialsockel, Deutsche Wehrmacht → Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht
Zusätzliche Informationen
Letzte Änderung	11.06.2018 18:58:07

🔎 Beschreibung der Systeme für die Röhre: SF1

	System 1
Kathode	k
Gitter 1	Kappe
Gitter 2	g2
Gitter 3	g3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung
Funktion	→ Hochfrequenzverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

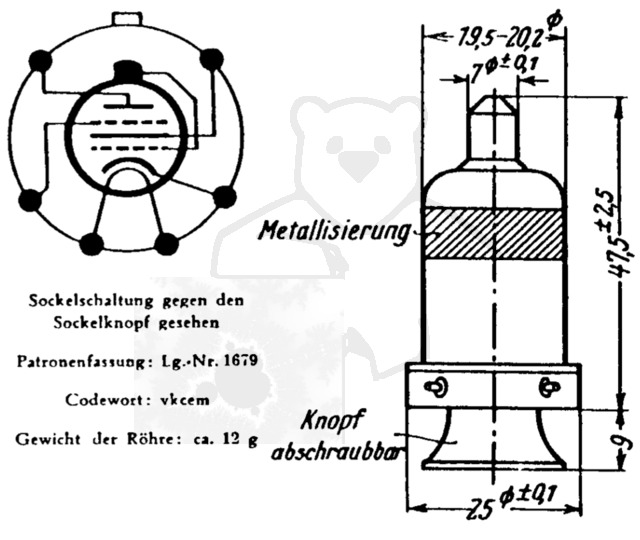

🔎 Sockelschaltung der SF1

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: SF1
Pruefkarte SF1 SF1A - Funke W19 Roehrenpruefer.pdf (166 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
