Daten und Bilder der Röhre: SD3

🔎 Beschreibung der Röhre: SD3

Name	SD3
Vergleichsname
Heizspannung (Volt)	1,9
Heizstrom (Ampère)	0,66
Art der Heizung	Direkt
Röhren mit Sockel	Spezialsockel, Deutsche Wehrmacht → Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht
Zusätzliche Informationen
Letzte Änderung	10.07.2022

🔎 Beschreibung der Systeme für die Röhre: SD3

	System 1
Kathode	K
Gitter 1	G
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1
Anode 2
Leuchtschirm
Heizung	H, H
Abschirmung
Funktion	→ Senderoehre, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der SD3

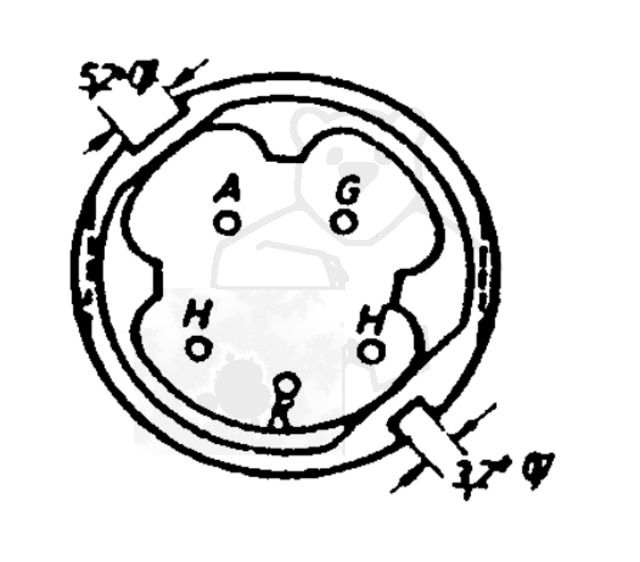

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: SD3
Datenblatt SD3 Telefunken [www.tubedata.info].pdf (100 kB)
