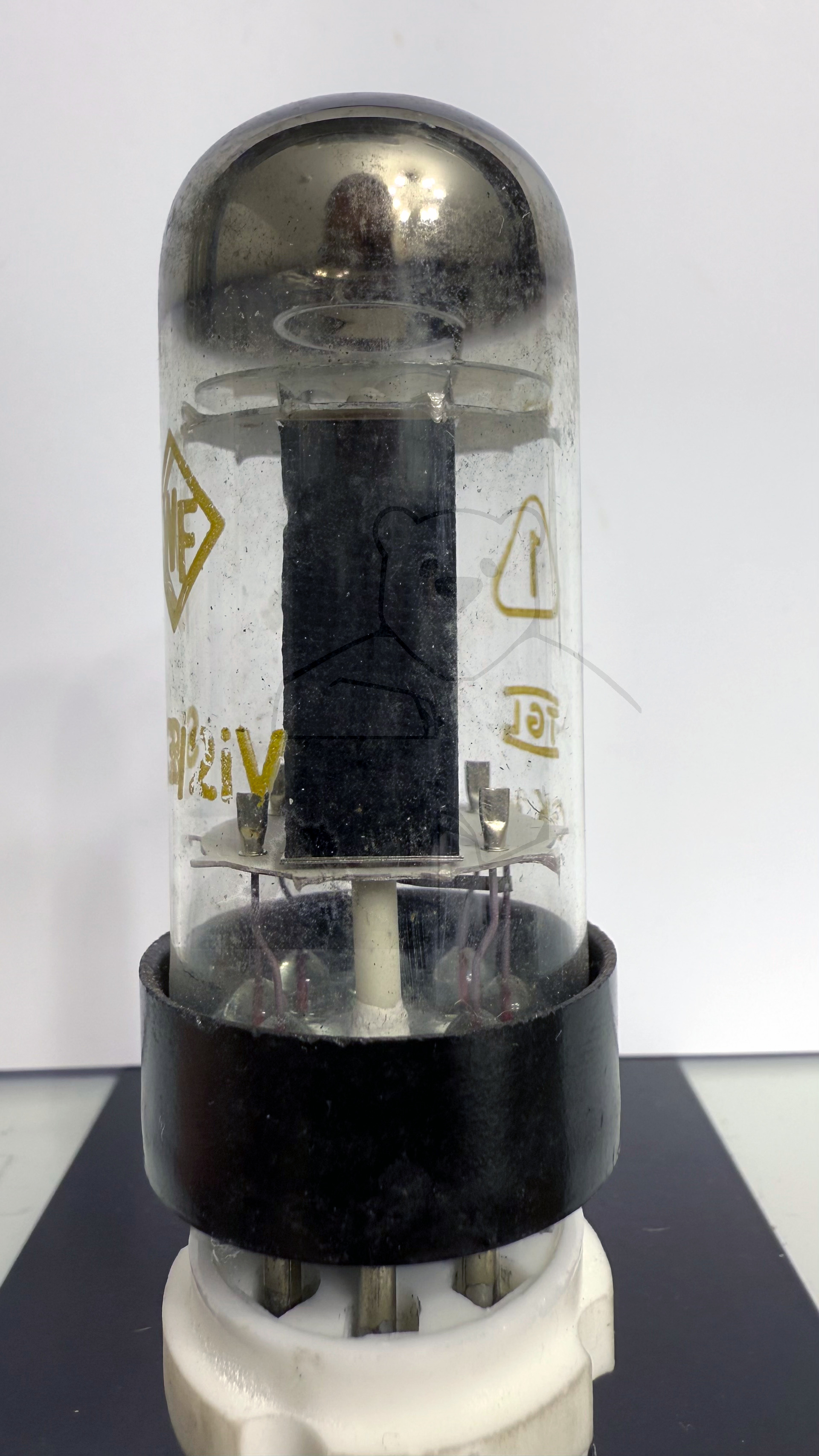

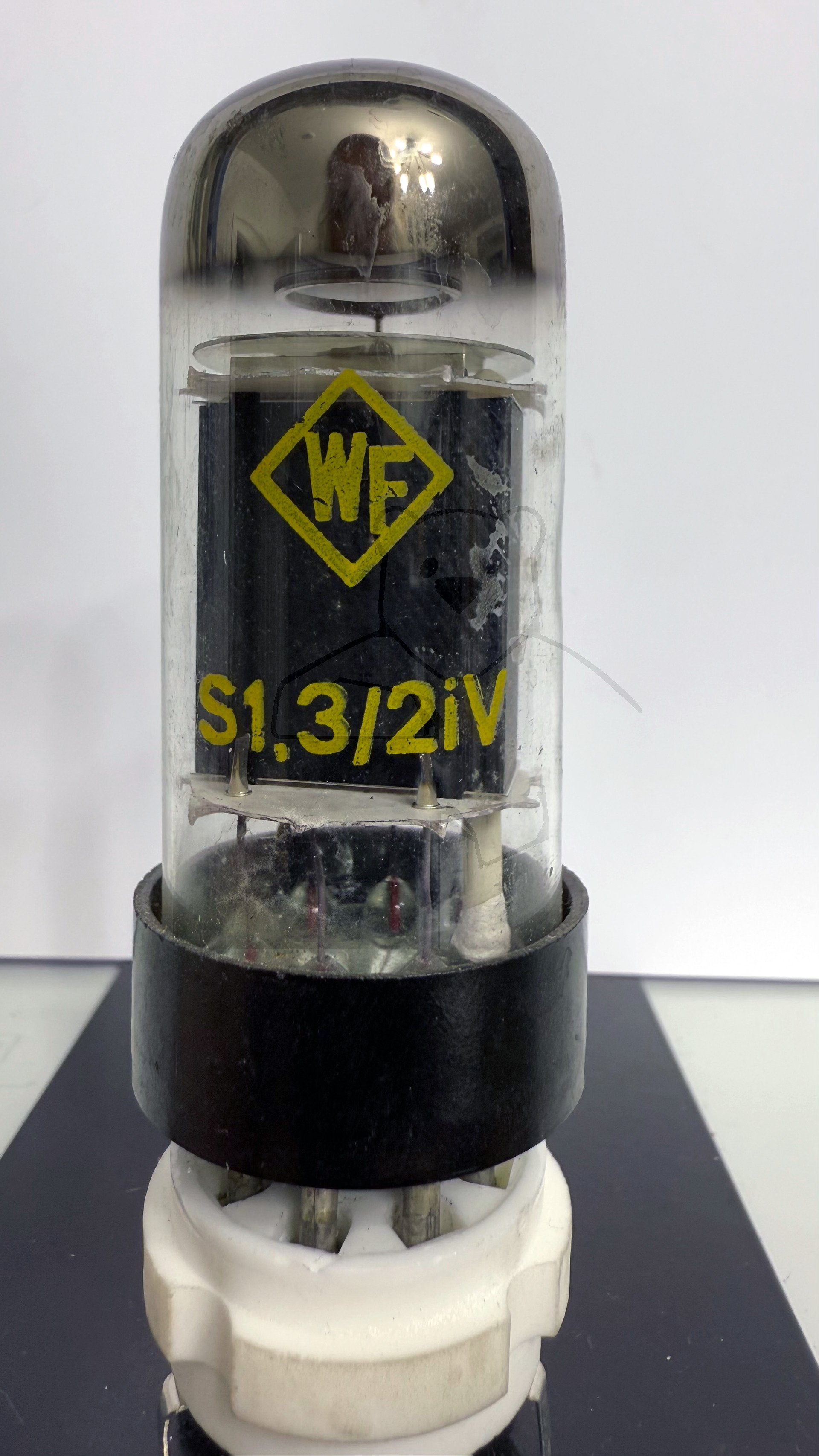

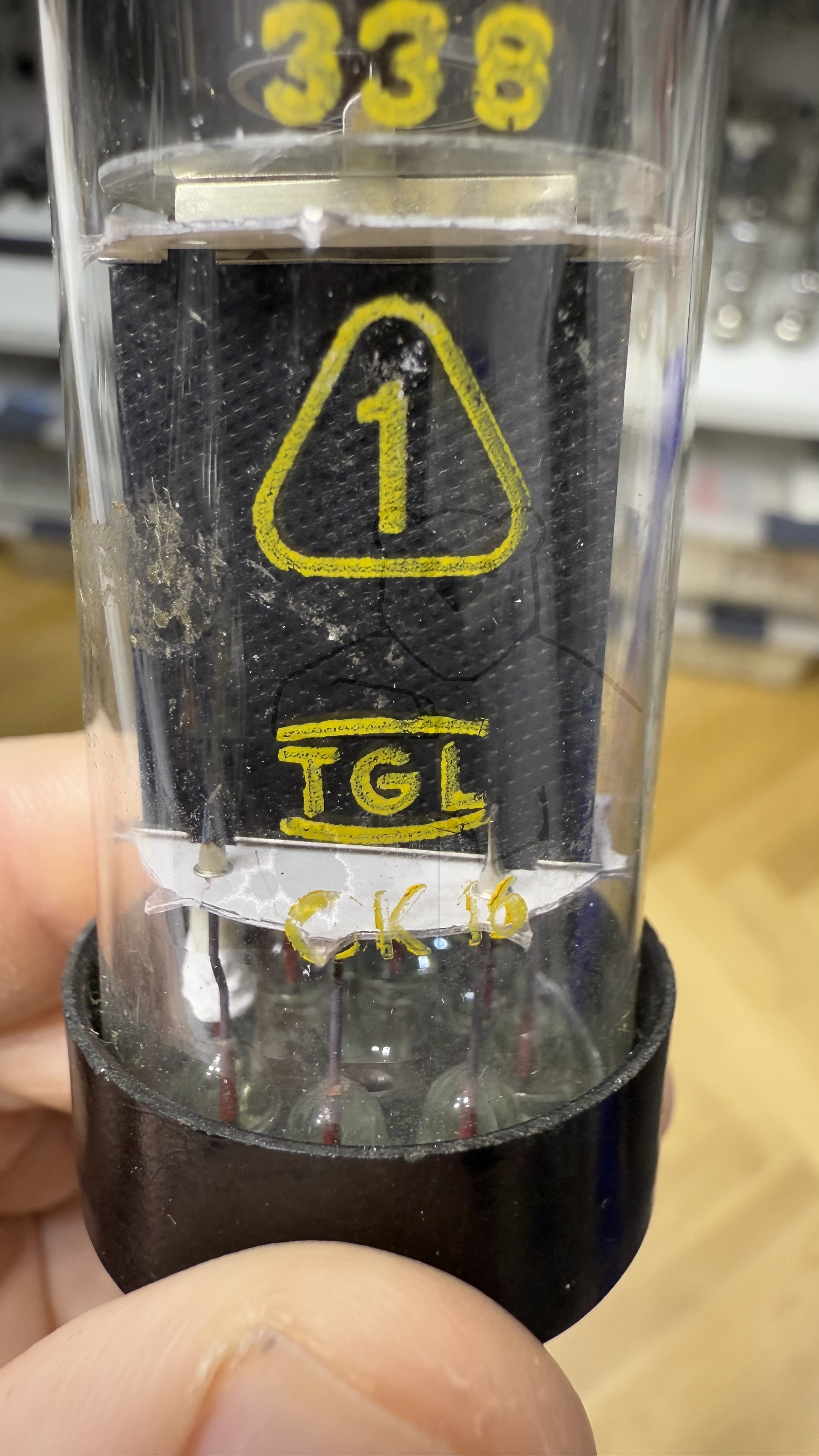

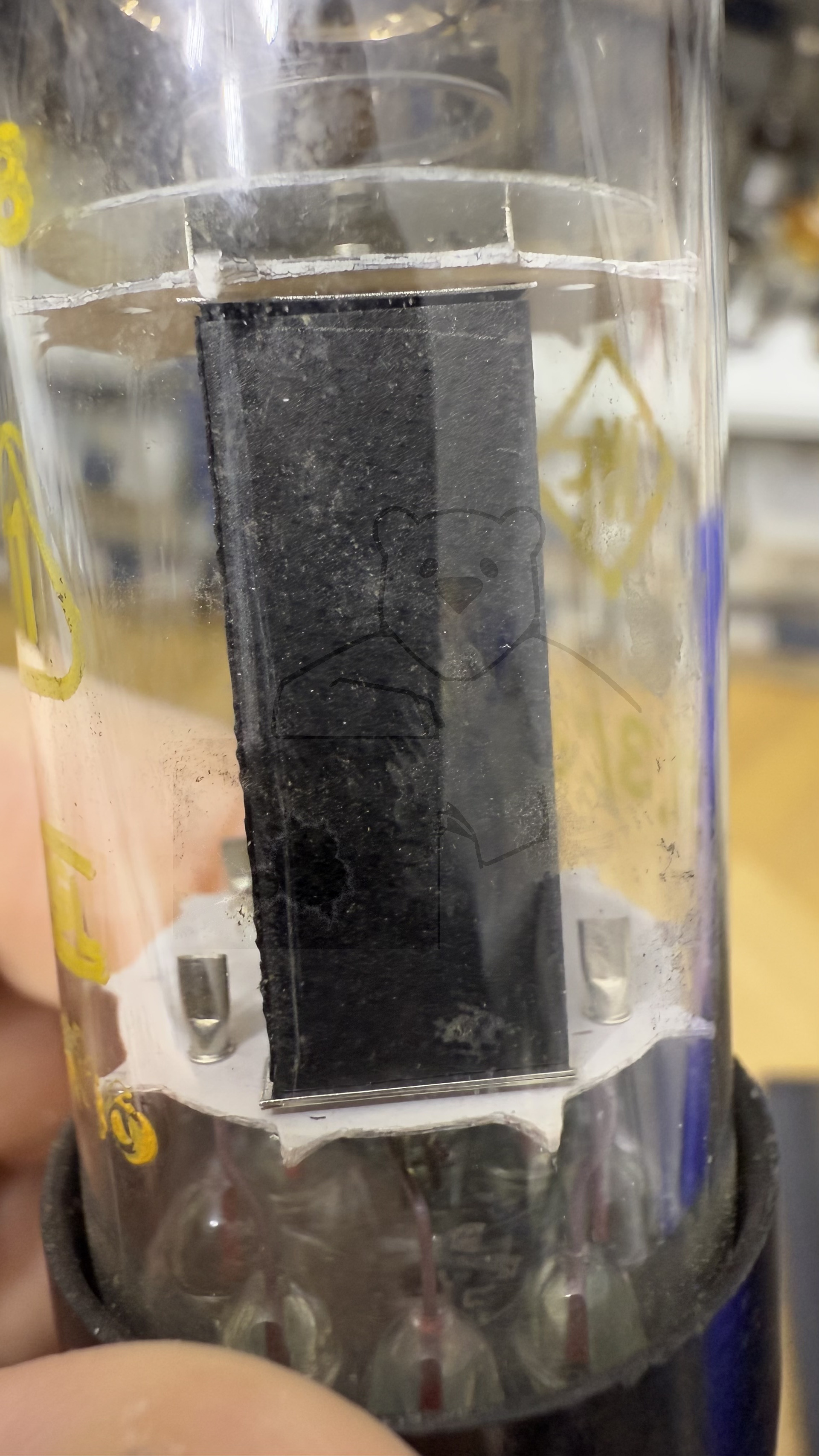

Daten und Bilder der Röhre: S1,3/2iV

🔎 Beschreibung der Röhre: S1,3/2iV

Name	S1,3/2iV
Vergleichsname	PL6574
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,95
Art der Heizung	Indirekt

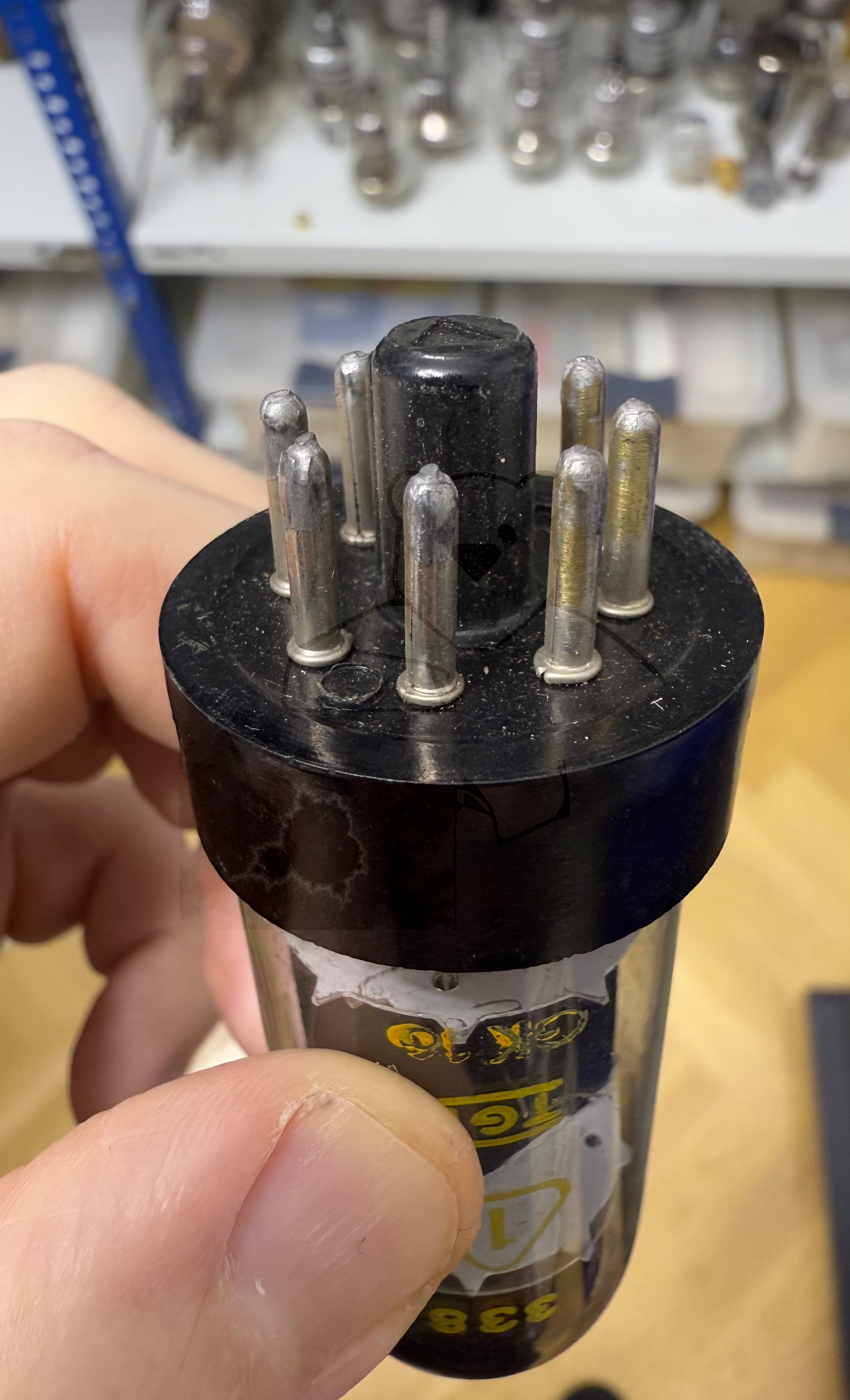

Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Zusätzliche Informationen
Letzte Änderung	20.06.2017 00:26:57

🔎 Beschreibung der Systeme für die Röhre: S1,3/2iV

	System 1
Kathode	8
Gitter 1	5
Gitter 2	6
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	3
Anode 2
Leuchtschirm
Heizung	1, 7
Abschirmung
Funktion	→ Thyratron, Tetrode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

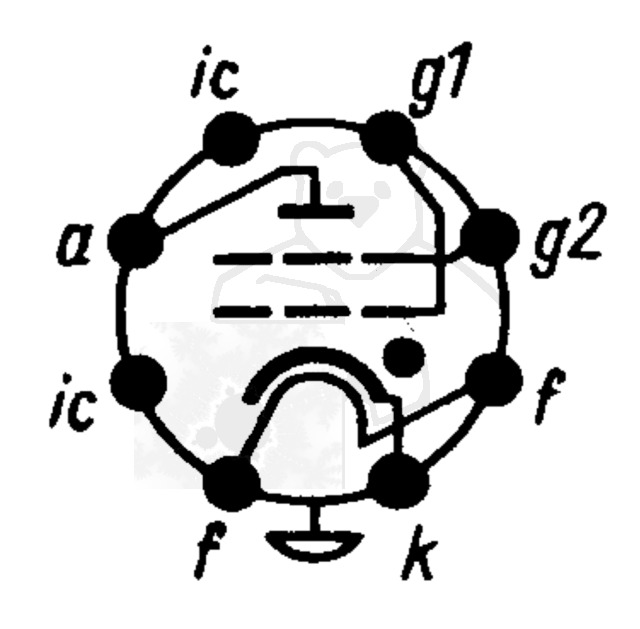

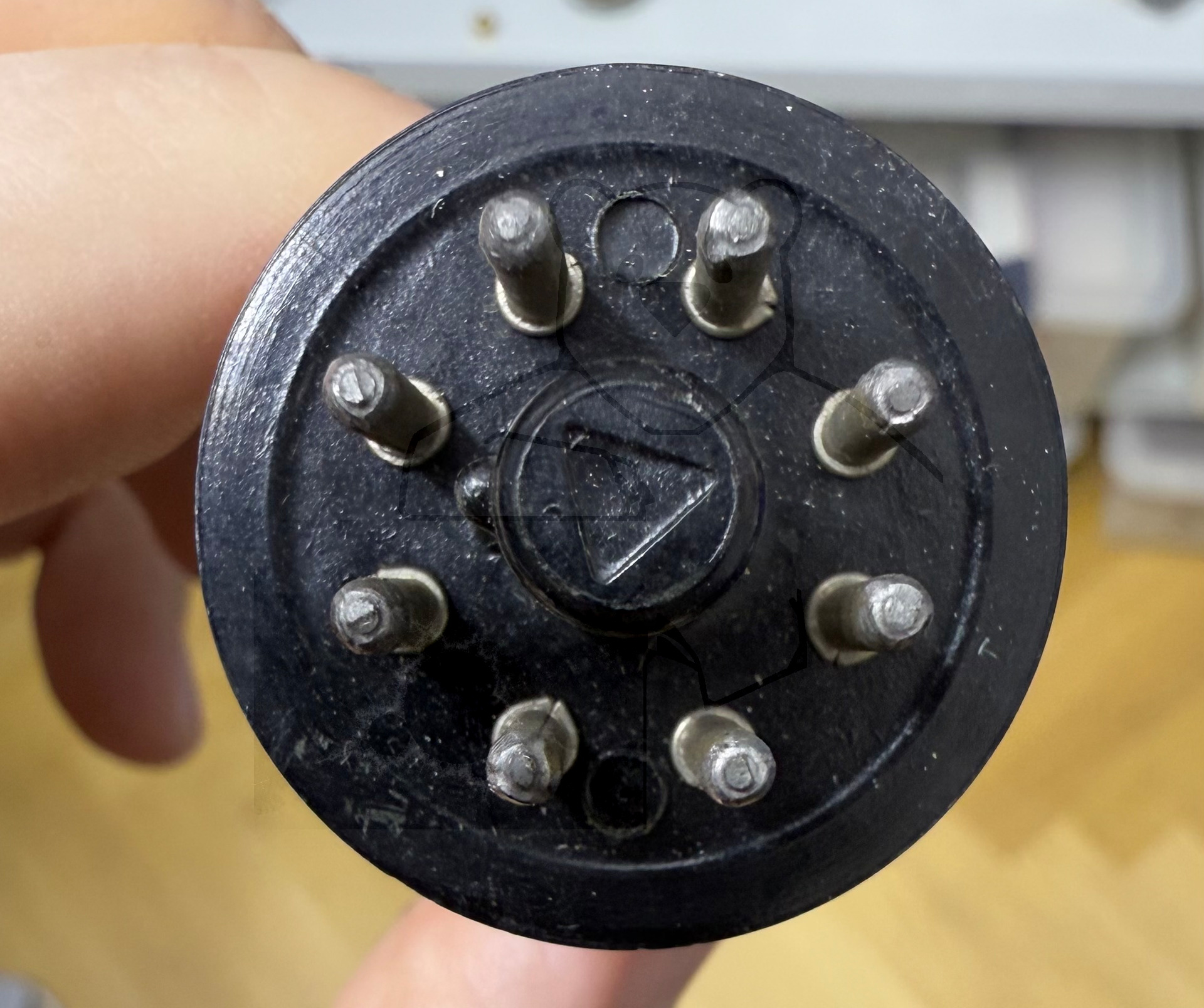

🔎 Sockelschaltung der S1,3/2iV

Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt

🔎 Datenblätter zur Röhre: S1,3/2iV
Datenblatt S1-3-2iV RFT [www.tubedata.info].pdf (147 kB)
