Daten und Bilder der Röhre: RV2,4P711

🔎 Beschreibung der Röhre: RV2,4P711

Name	RV2,4P711
Vergleichsname
Heizspannung (Volt)	2,4
Heizstrom (Ampère)	0,135
Art der Heizung	Direkt
Röhren mit Sockel	Spezialsockel, Deutsche Wehrmacht → Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht
Zusätzliche Informationen
Letzte Änderung	10.07.2022

🔎 Beschreibung der Systeme für die Röhre: RV2,4P711

	System 1
Kathode	K
Gitter 1	Kappe
Gitter 2	G2
Gitter 3	G3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	A
Anode 2
Leuchtschirm
Heizung	H-, H+
Abschirmung
Funktion	→ Hochfrequenzverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

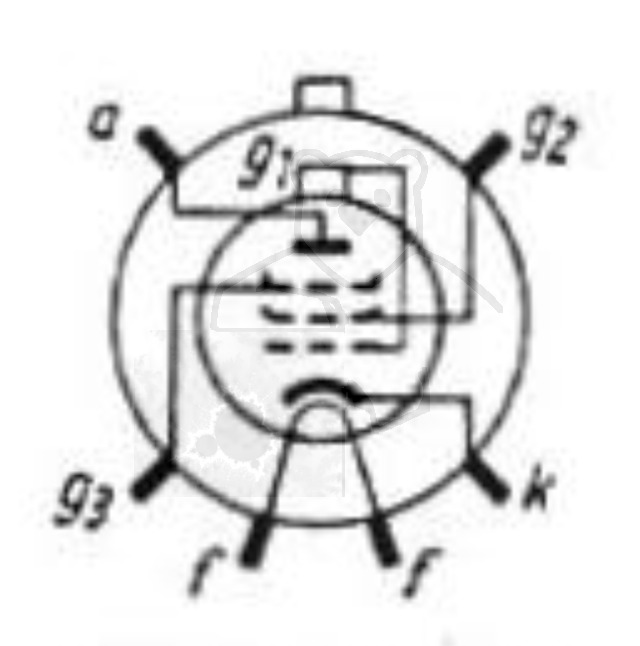

🔎 Sockelschaltung der RV2,4P711

Bildquelle: Unbekanntes Datenblatt

🔎 Datenblätter zur Röhre: RV2,4P711

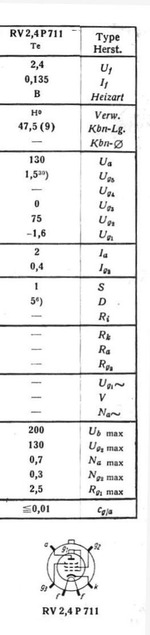

Datenblatt RV2,4P711.pdf (102 kB)
Pruefkarte RV2,4P710 RV2,4P711 - Funke W19 Roehrenpruefer.pdf (172 kB)
