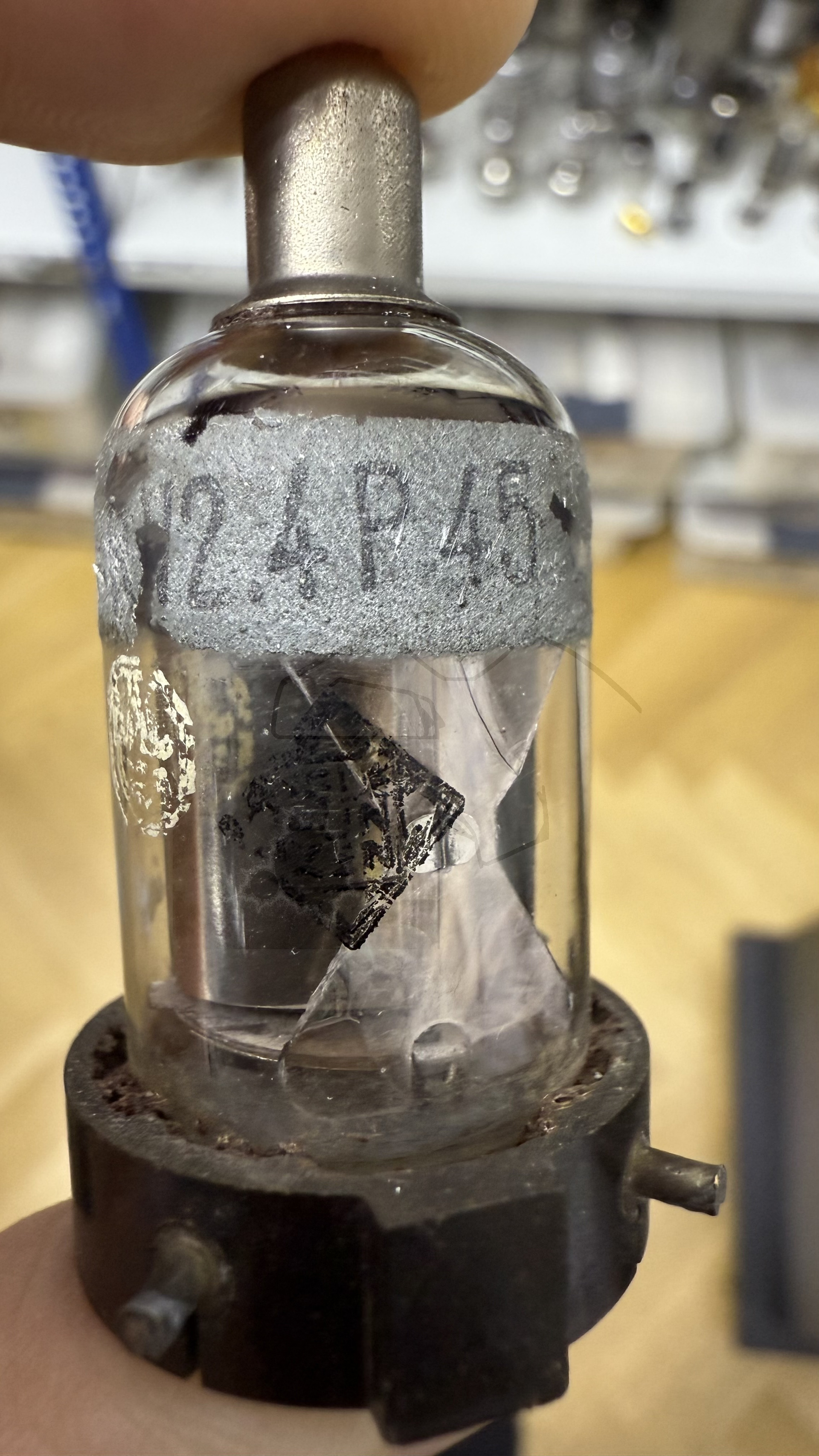

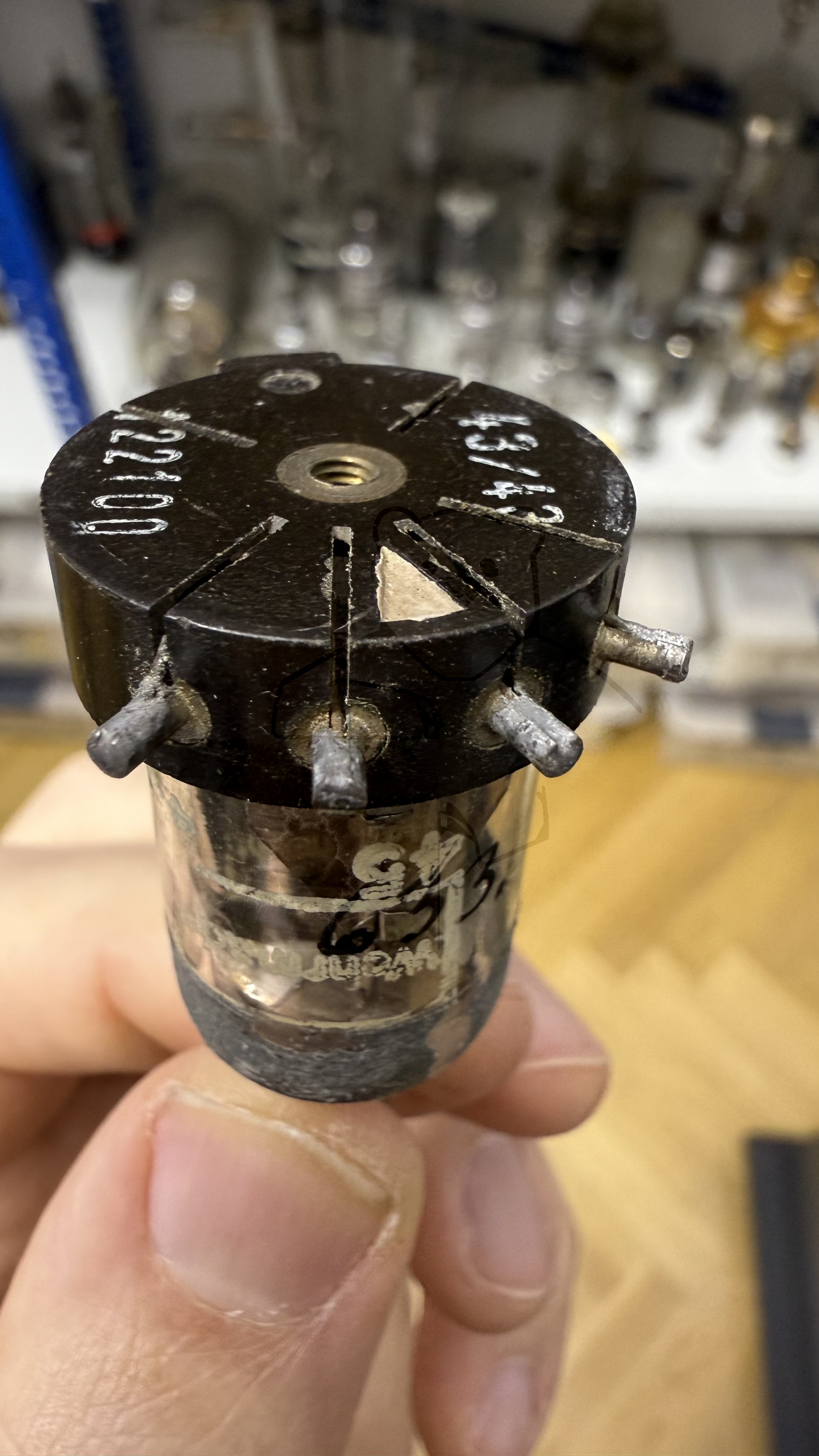

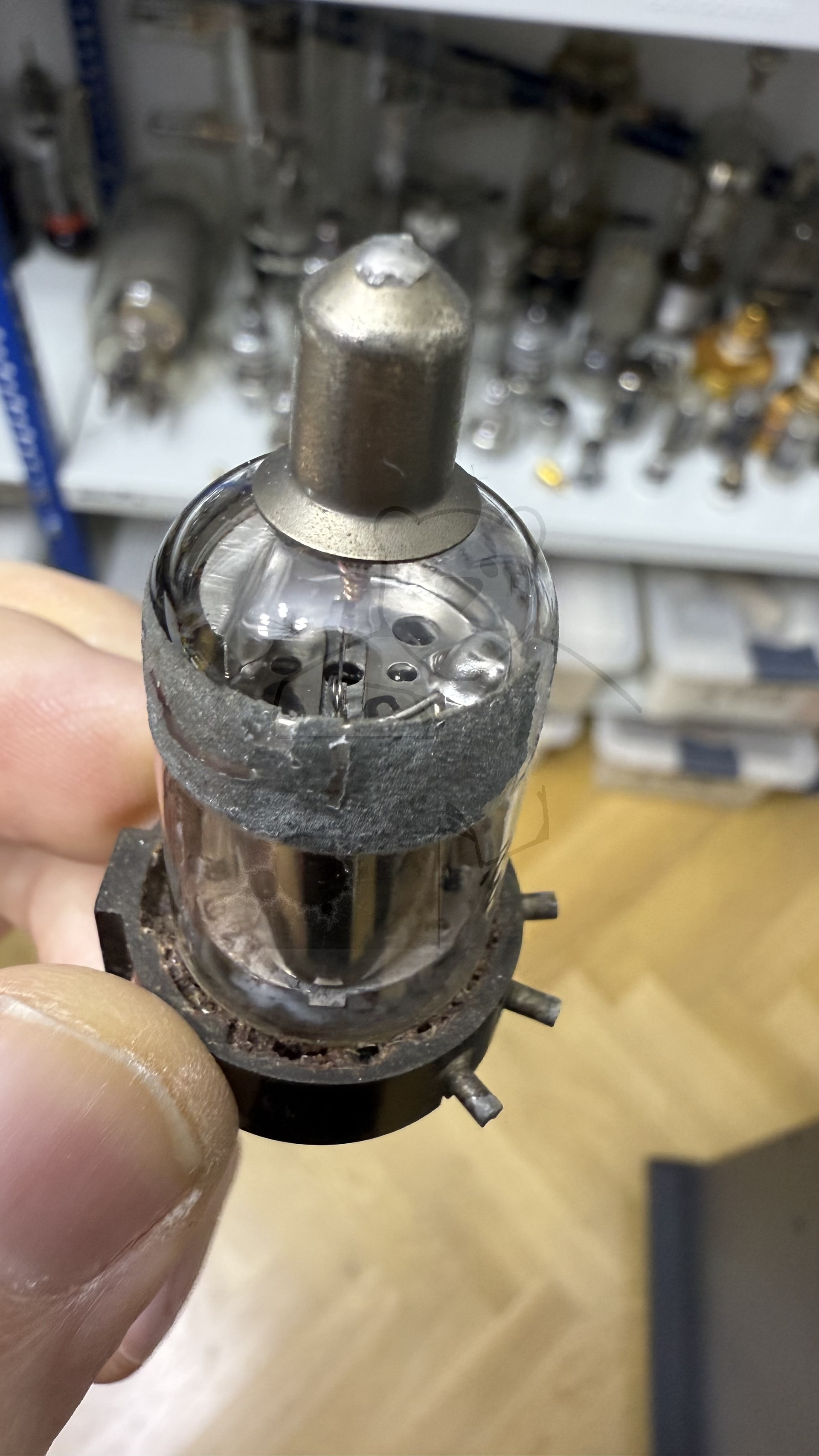

Daten und Bilder der Röhre: RV2,4P45

🔎 Beschreibung der Röhre: RV2,4P45

Name	RV2,4P45
Vergleichsname
Heizspannung (Volt)	2,4
Heizstrom (Ampère)	0,06
Art der Heizung	Direkt
Röhren mit Sockel	Spezialsockel, Deutsche Wehrmacht → Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht
Zusätzliche Informationen
Letzte Änderung	11.06.2018 18:33:02

🔎 Beschreibung der Systeme für die Röhre: RV2,4P45

	System 1
Kathode	f
Gitter 1	Kappe
Gitter 2	g2
Gitter 3	g3
Gitter 4	g4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung
Funktion	→ Hexode, Allgemein

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

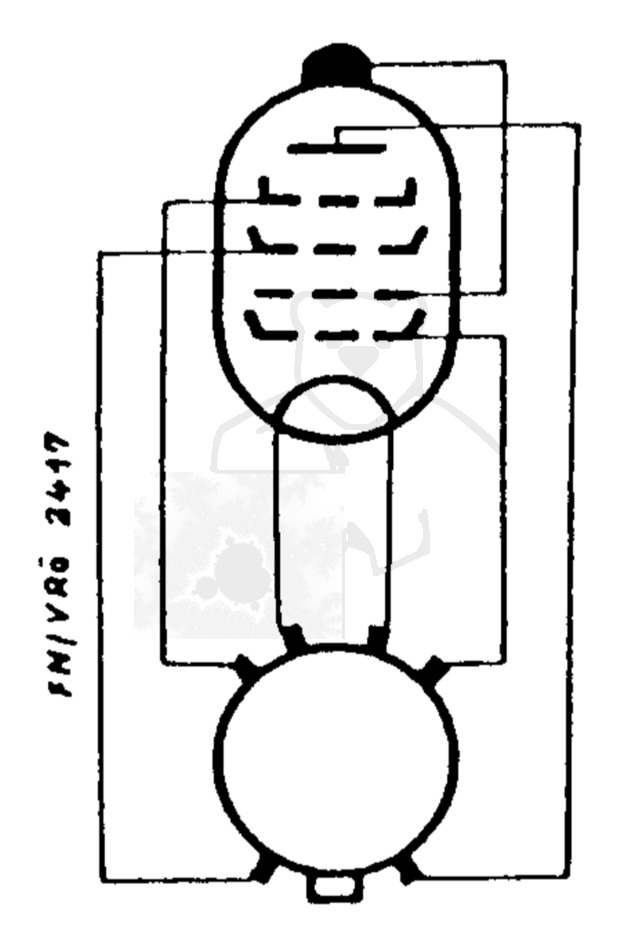

🔎 Sockelschaltung der RV2,4P45

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: RV2,4P45
Datenblatt RV2.4P45 Telefunken [www.tubedata.info].pdf (179 kB)
Pruefkarte RV2,4P45 - Funke W19 Roehrenpruefer.pdf (174 kB)
