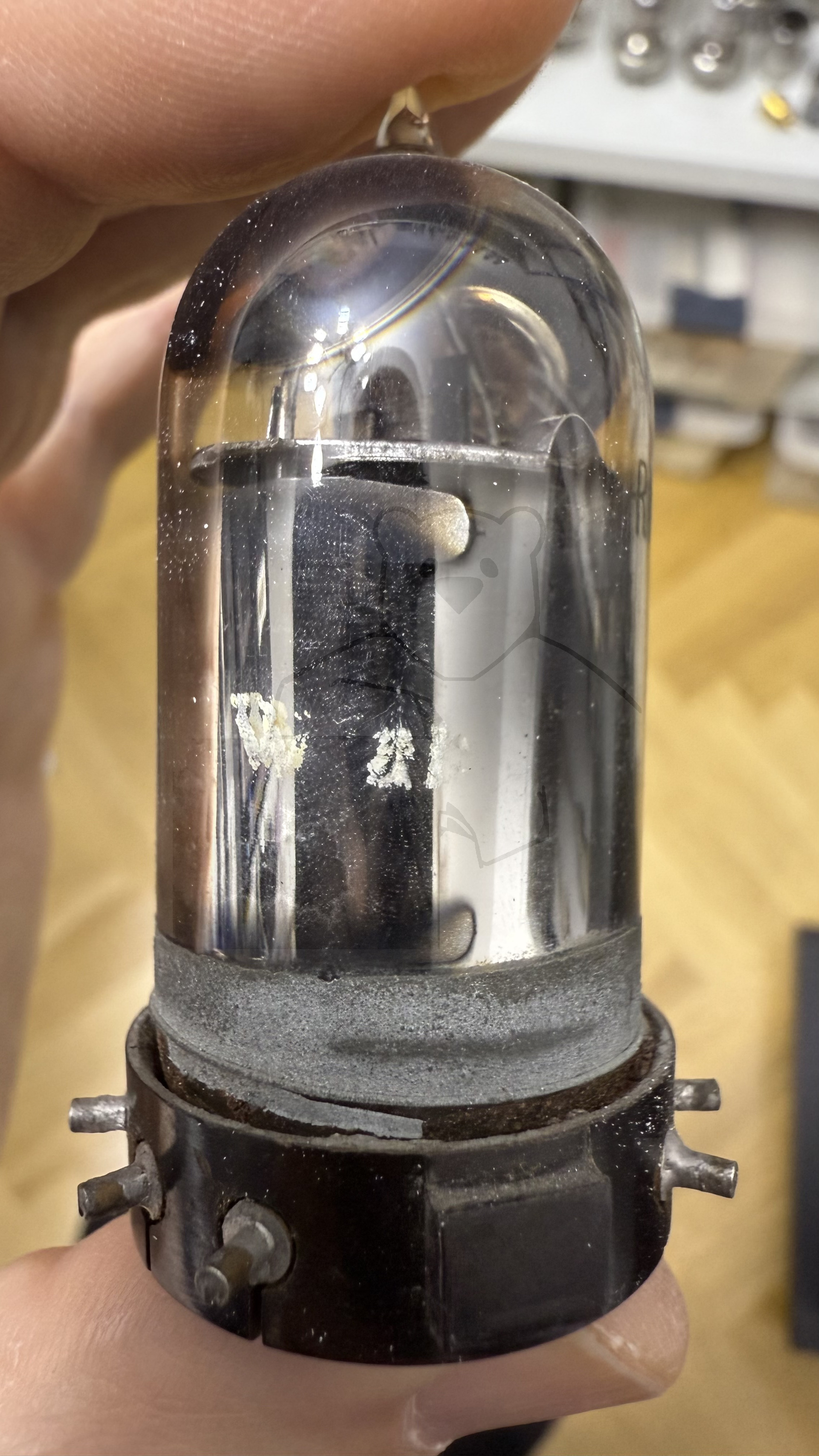

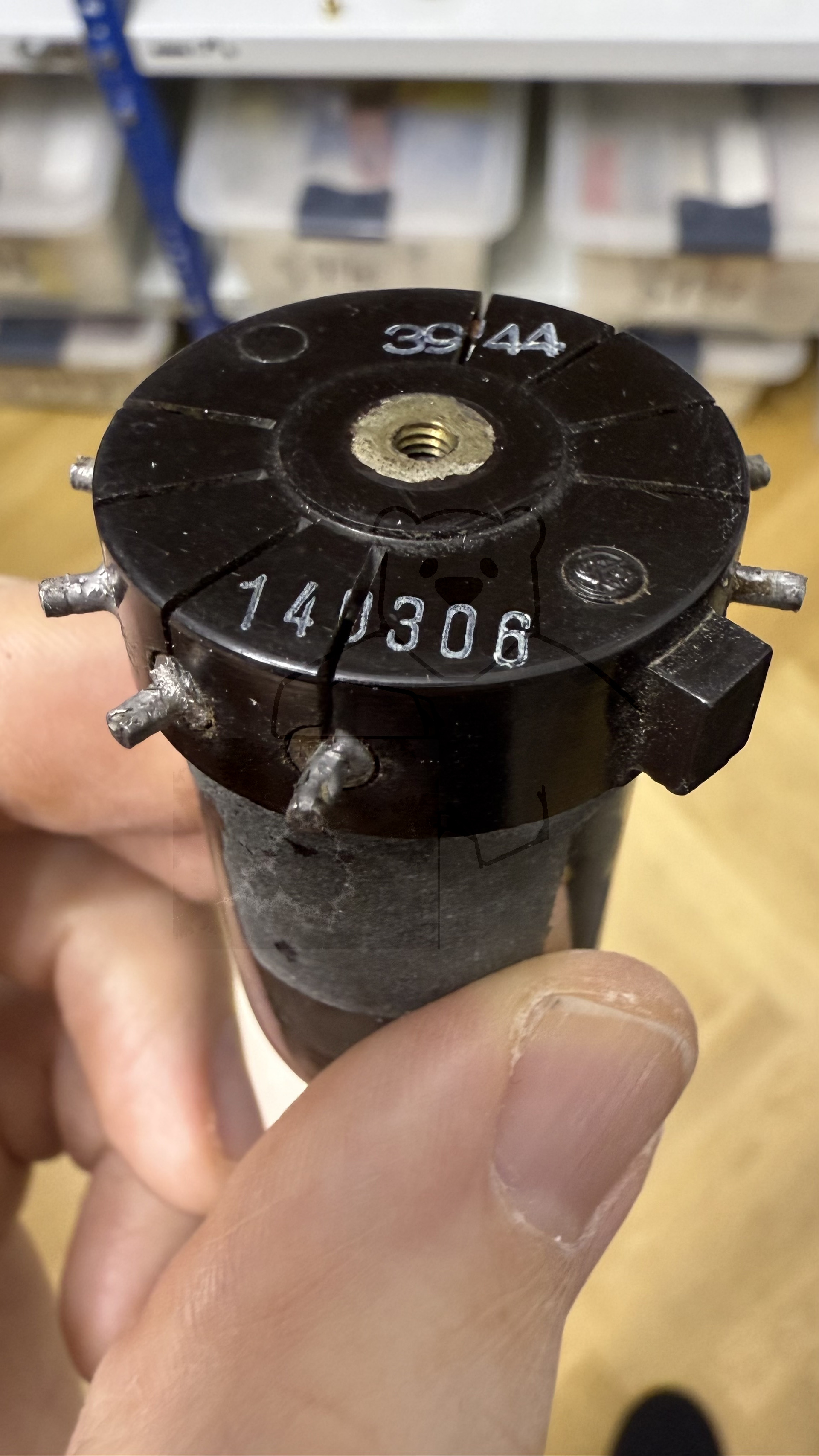

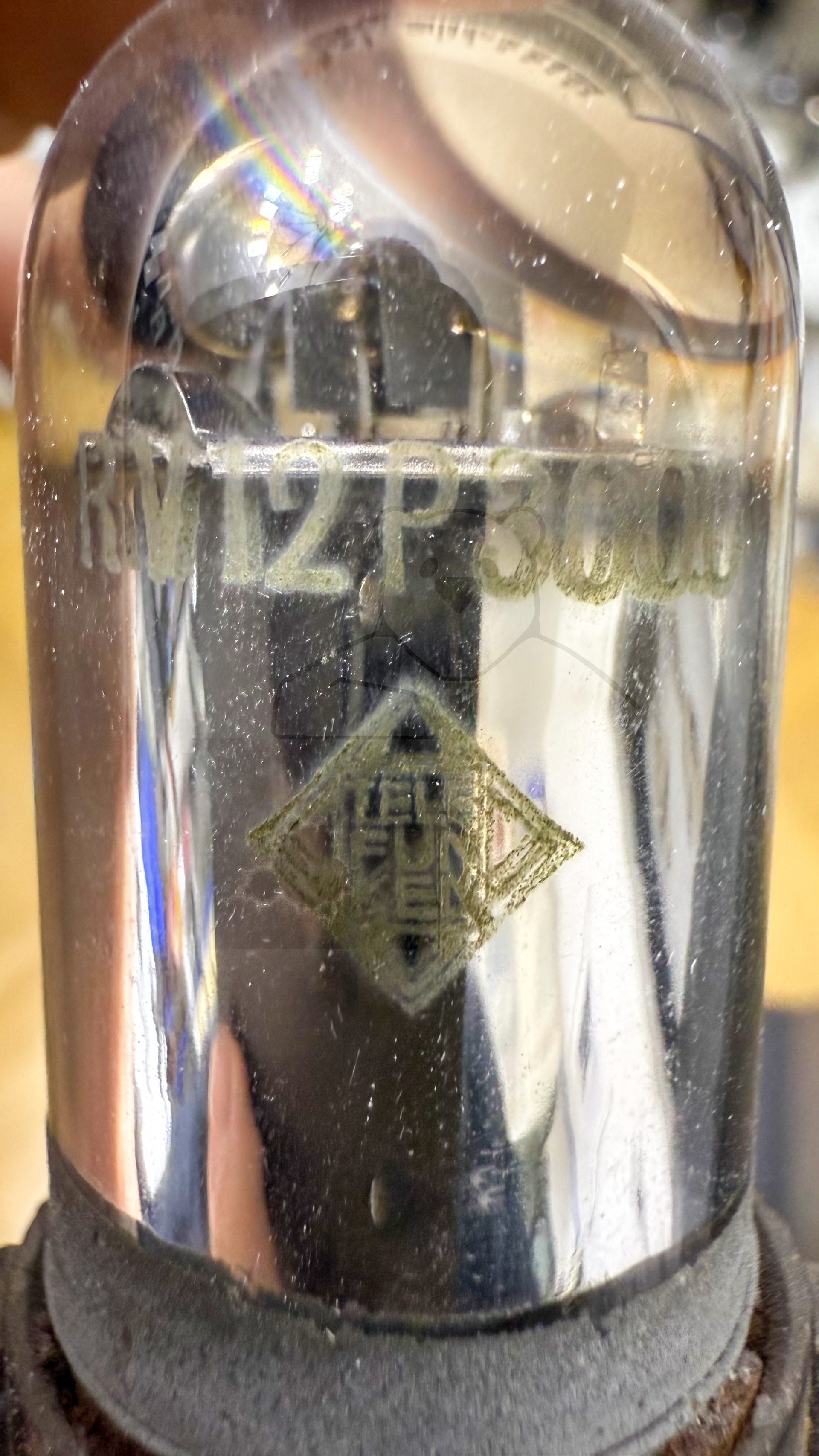

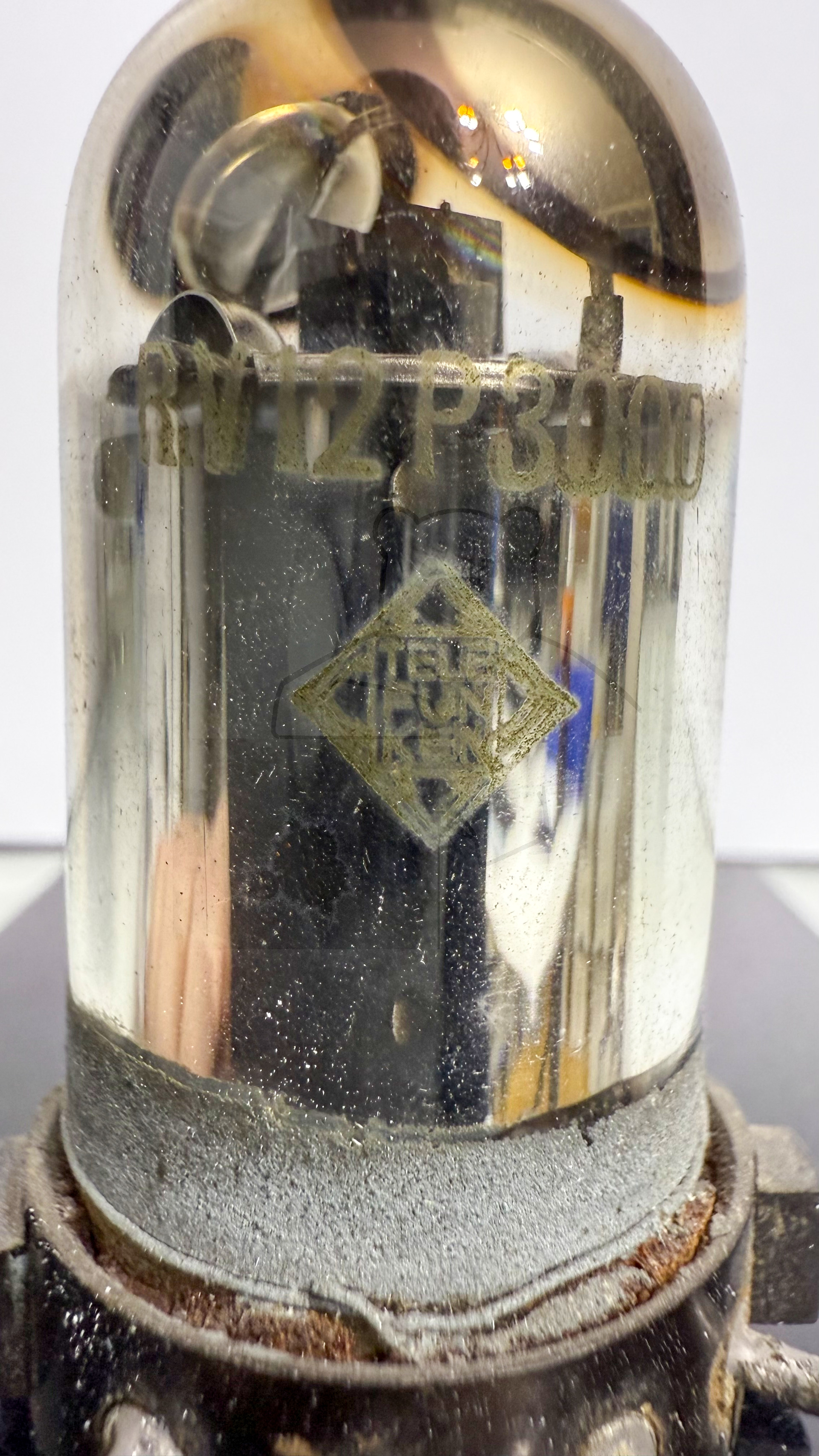

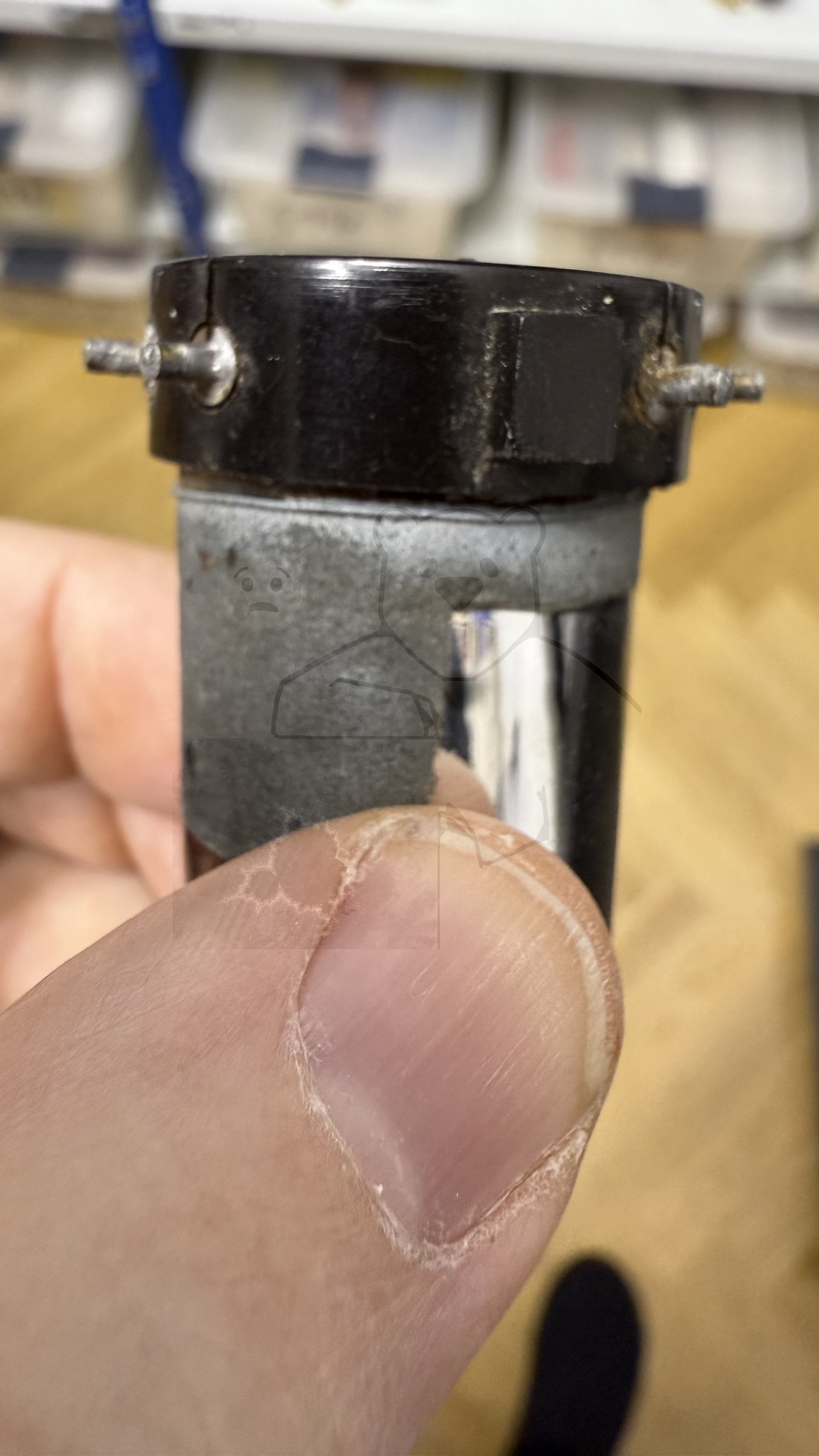

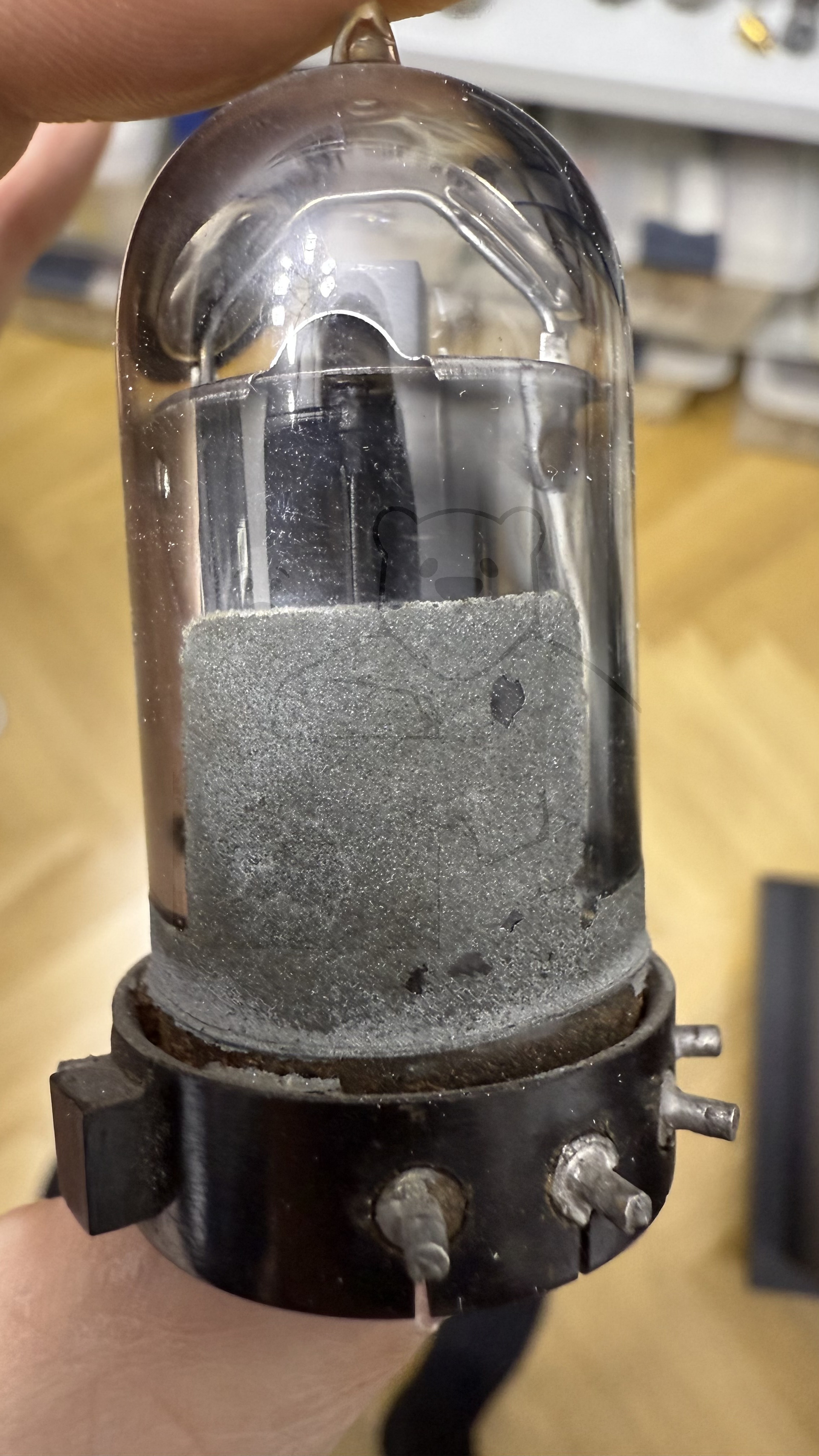

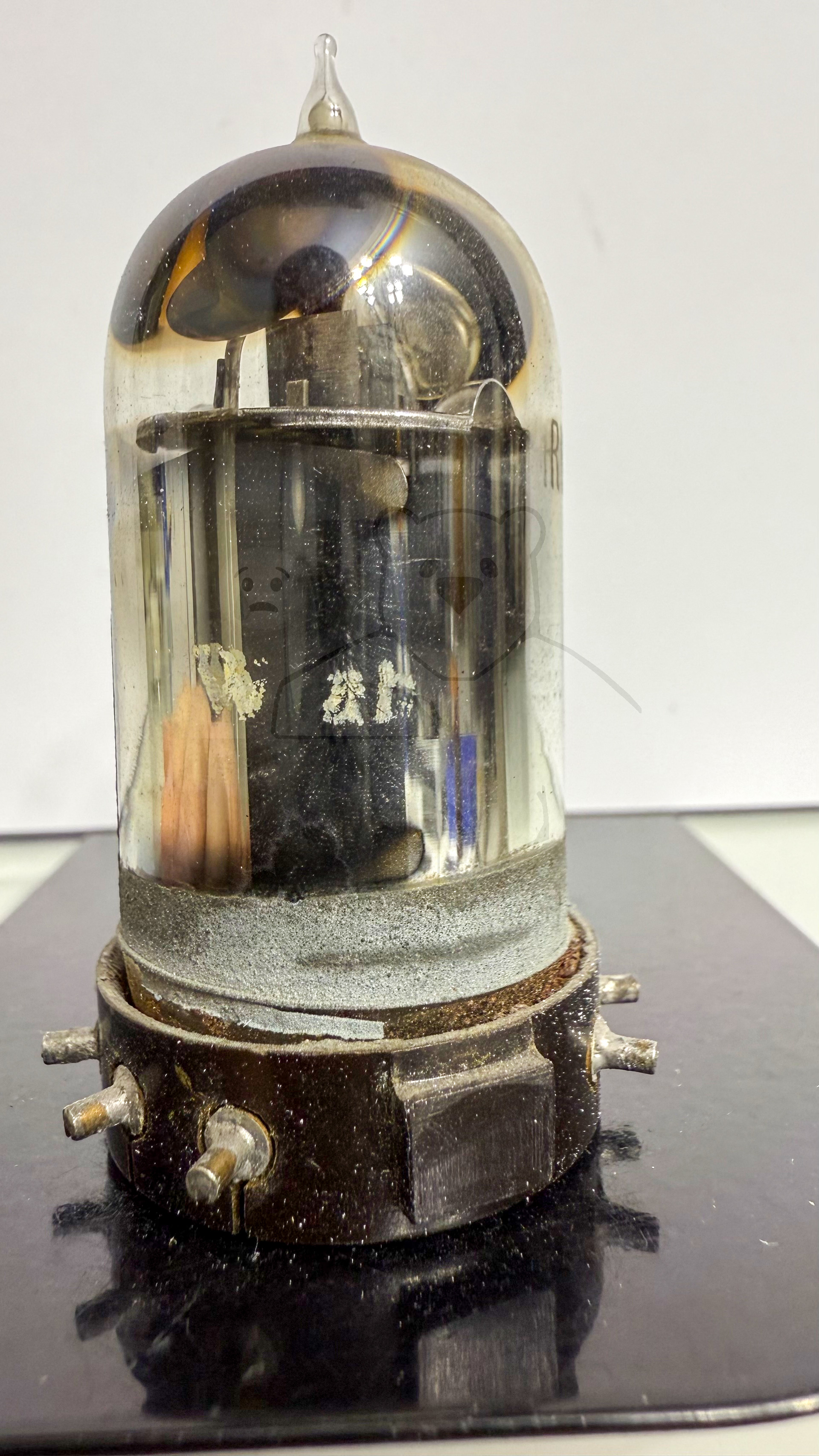

Daten und Bilder der Röhre: RV12P3000

🔎 Beschreibung der Röhre: RV12P3000

Name	RV12P3000
Vergleichsname
Heizspannung (Volt)	12,6
Heizstrom (Ampère)	0,24
Art der Heizung	Direkt
Röhren mit Sockel	Spezialsockel, Deutsche Wehrmacht → Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht
Zusätzliche Informationen
Letzte Änderung	11.06.2018 18:30:35

🔎 Beschreibung der Systeme für die Röhre: RV12P3000

	System 1
Kathode	f
Gitter 1	g1
Gitter 2	g2
Gitter 3	g3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung
Funktion	→ Breitbandverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

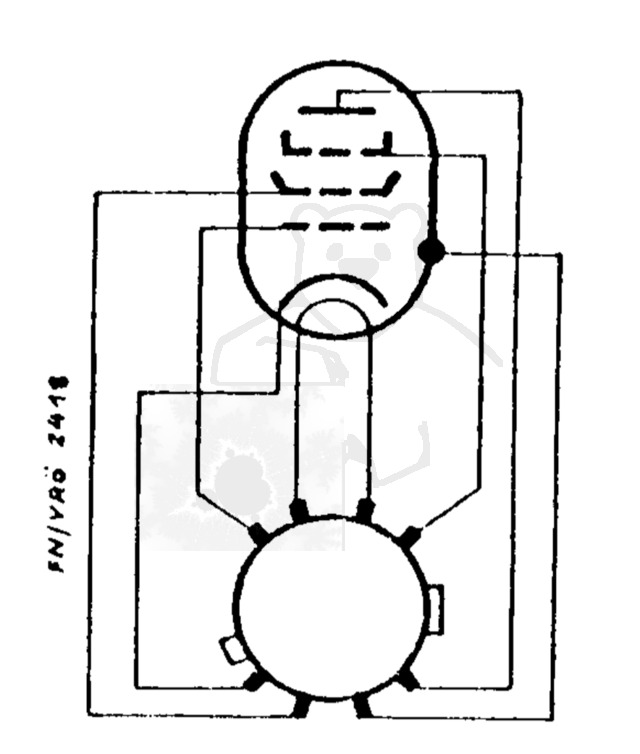

🔎 Sockelschaltung der RV12P3000

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: RV12P3000
Datenblatt RV12P3000 Telefunken [www.tubedata.info].pdf (181 kB)
