Daten und Bilder der Röhre: RV12H300

🔎 Beschreibung der Röhre: RV12H300

Name	RV12H300
Vergleichsname
Heizspannung (Volt)	12,6
Heizstrom (Ampère)	0,075
Art der Heizung	Indirekt
Röhren mit Sockel	Spezialsockel, Deutsche Wehrmacht → Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht
Zusätzliche Informationen
Letzte Änderung	10.07.2022

🔎 Beschreibung der Systeme für die Röhre: RV12H300

	System 1
Kathode	K
Gitter 1	Kappe
Gitter 2	G2
Gitter 3	G3
Gitter 4	G2
Gitter 5
Gitter 6
Gitter 7
Anode 1	A
Anode 2
Leuchtschirm
Heizung	H, H
Abschirmung
Funktion	→ Mischroehre

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

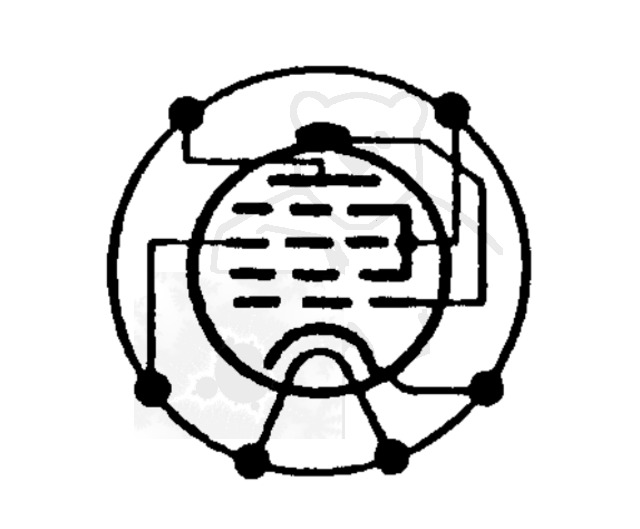

🔎 Sockelschaltung der RV12H300

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: RV12H300
Datenblatt RV12H300 Telefunken [www.tubedata.info].pdf (271 kB)
Pruefkarte RV12H300 - Funke W19 Roehrenpruefer.pdf (181 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
