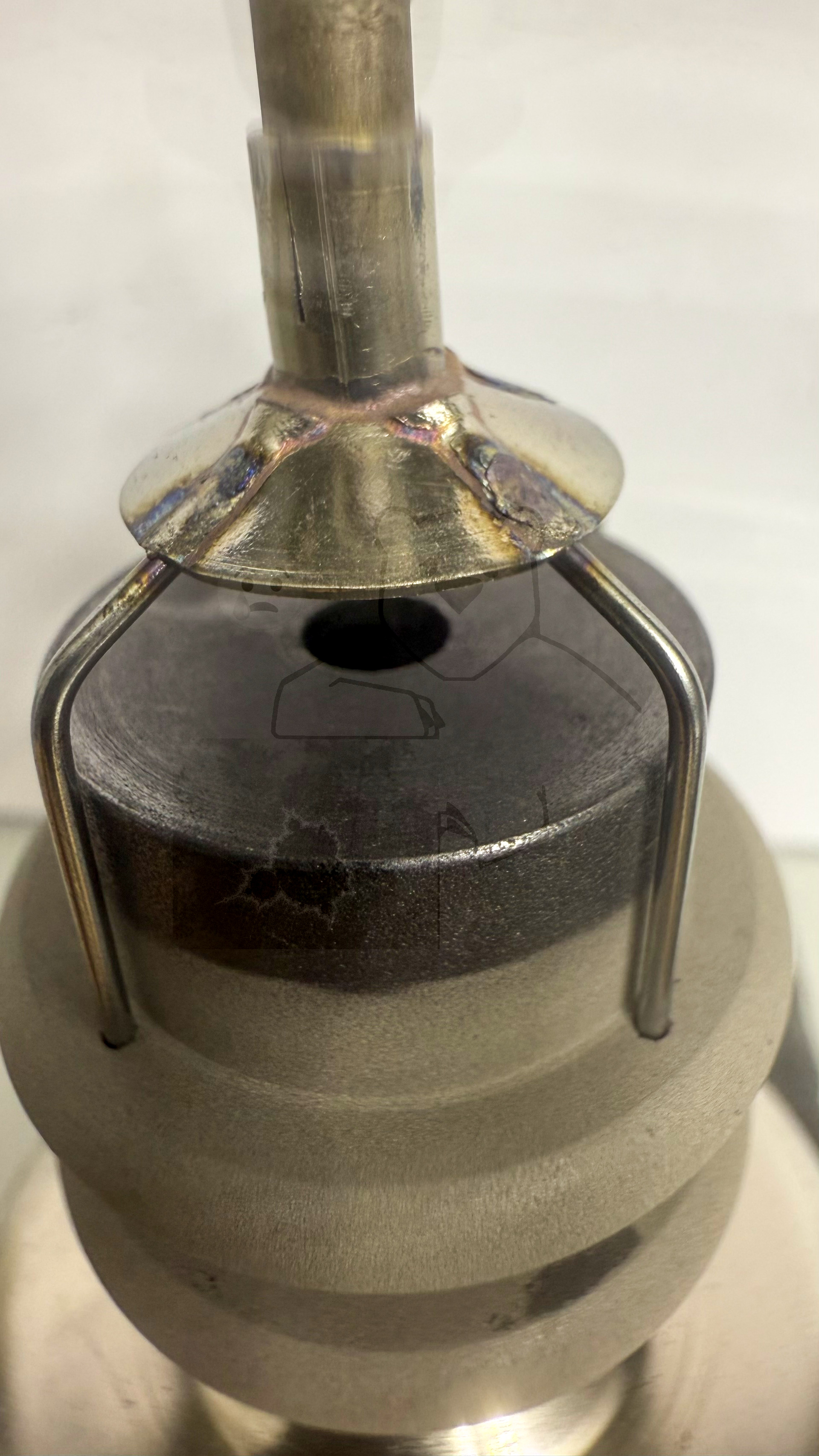

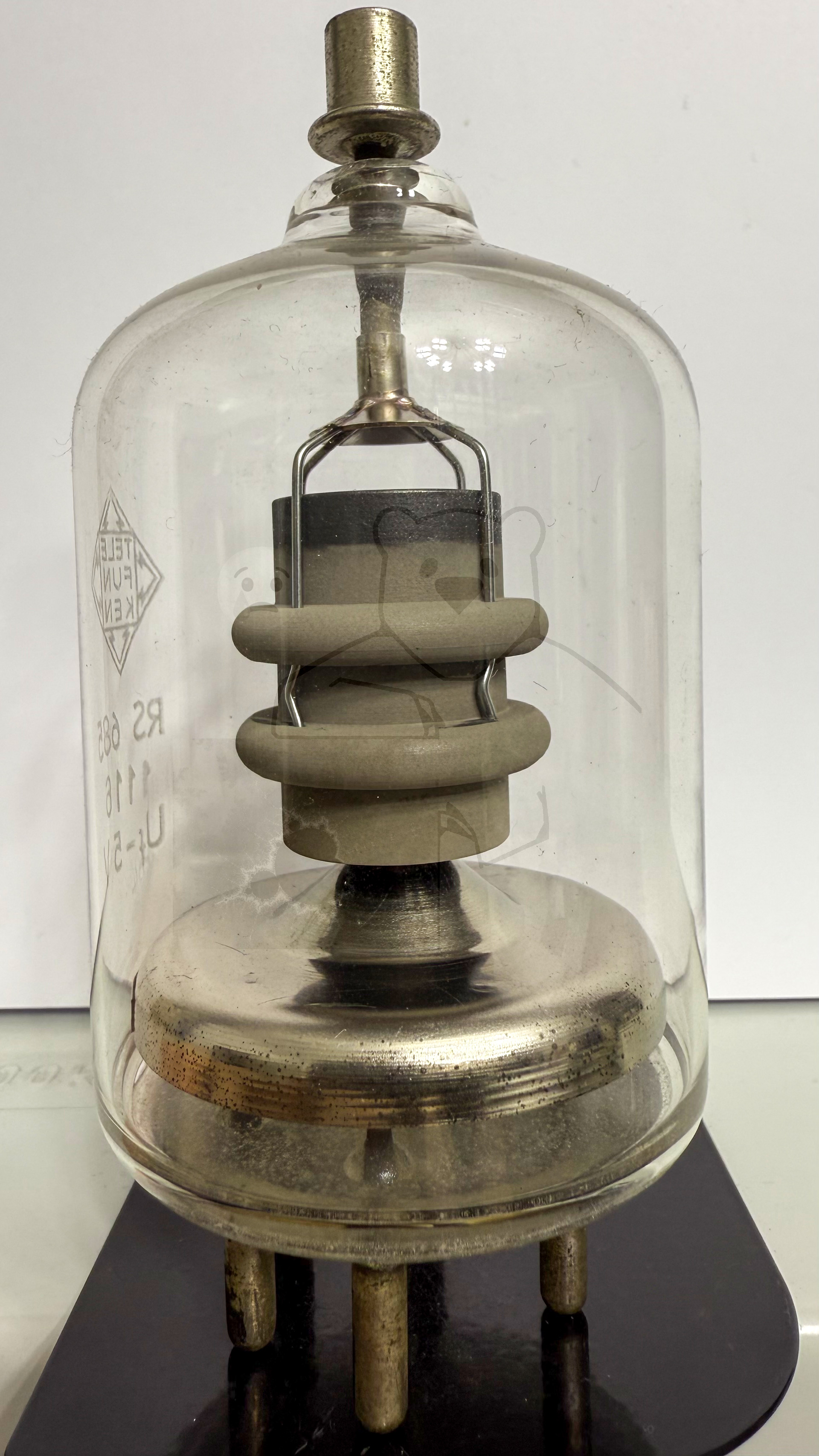

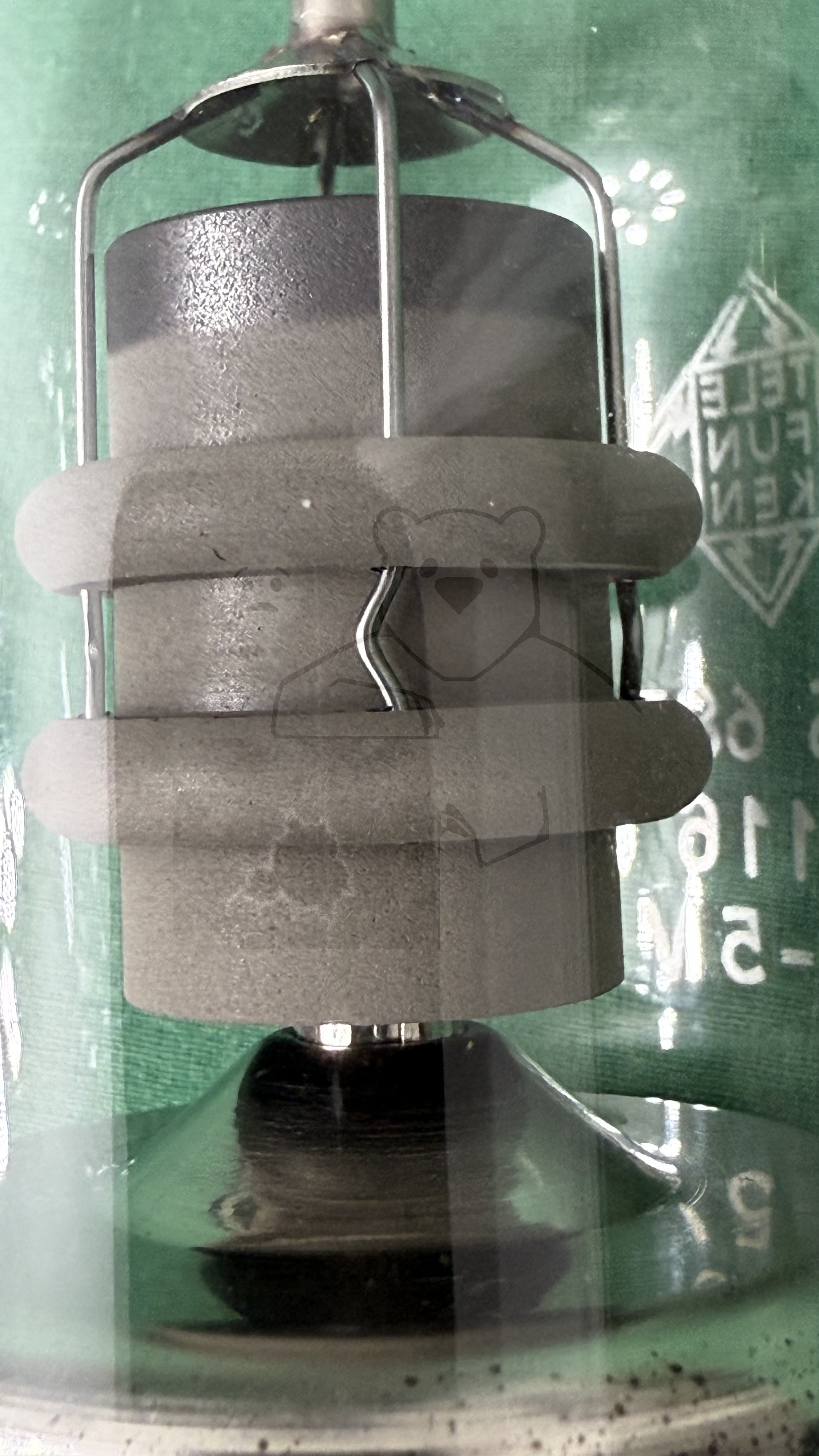

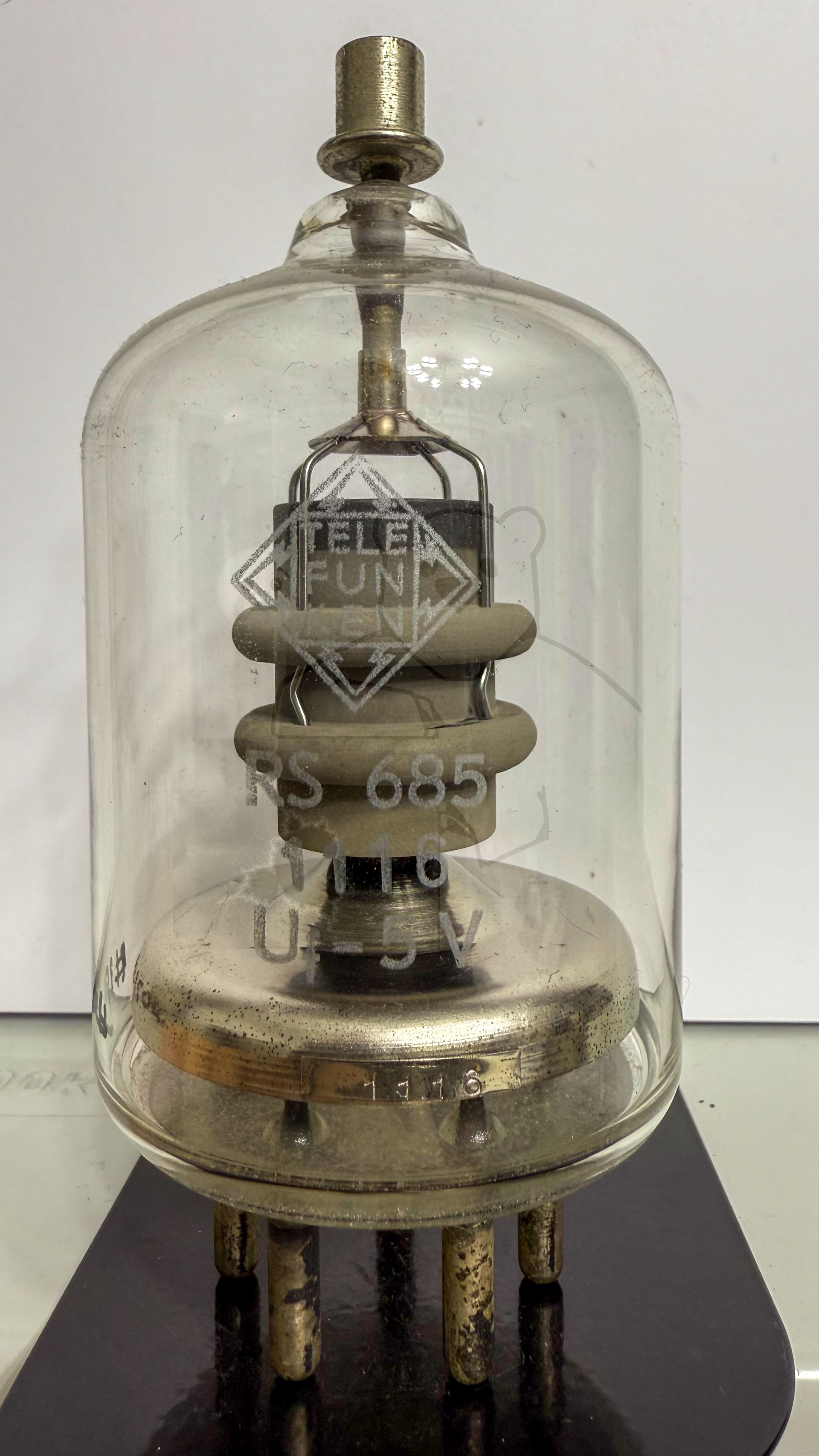

Daten und Bilder der Röhre: RS685

🔎 Beschreibung der Röhre: RS685

Name	RS685
Vergleichsname
Heizspannung (Volt)	5
Heizstrom (Ampère)	6,5
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Giant, 5pol. → Liste aller Röhren mit: Giant, 5pol.
Zusätzliche Informationen
Letzte Änderung	16.01.2024 05:15:18

🔎 Beschreibung der Systeme für die Röhre: RS685

	System 1
Kathode	f
Gitter 1	g1
Gitter 2	g2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung
Funktion	→ Senderoehre, Tetrode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der RS685

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: RS685
Datenblatt RS685 Telefunken.pdf (295 kB)
