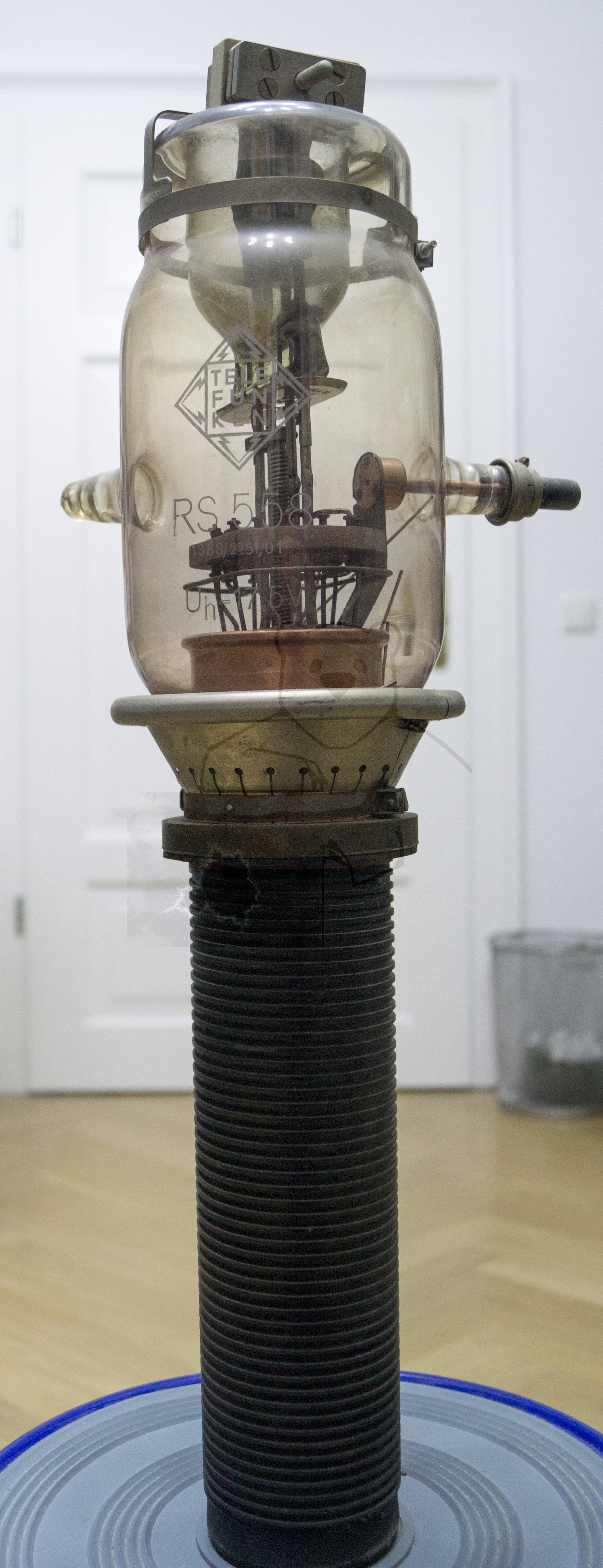

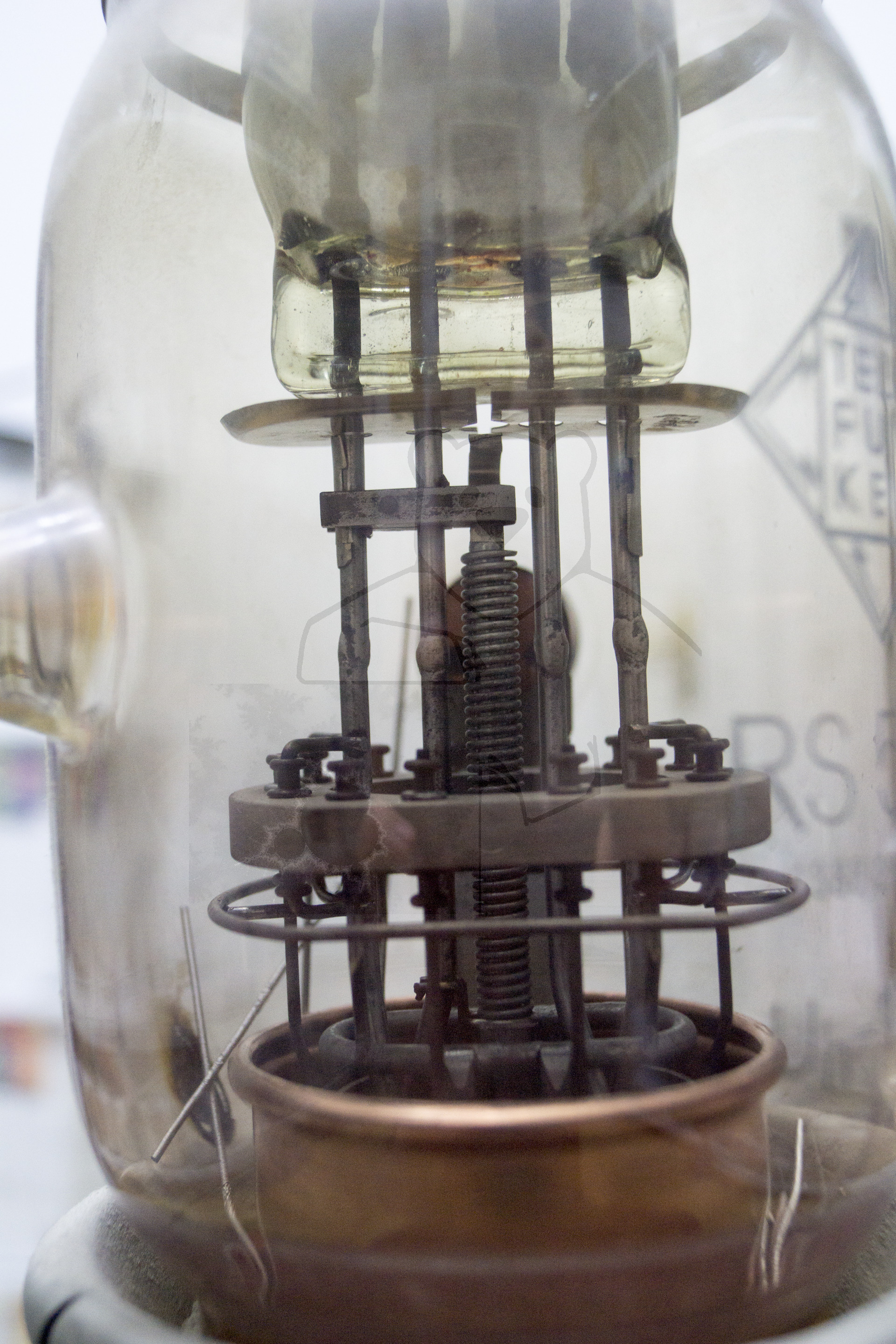

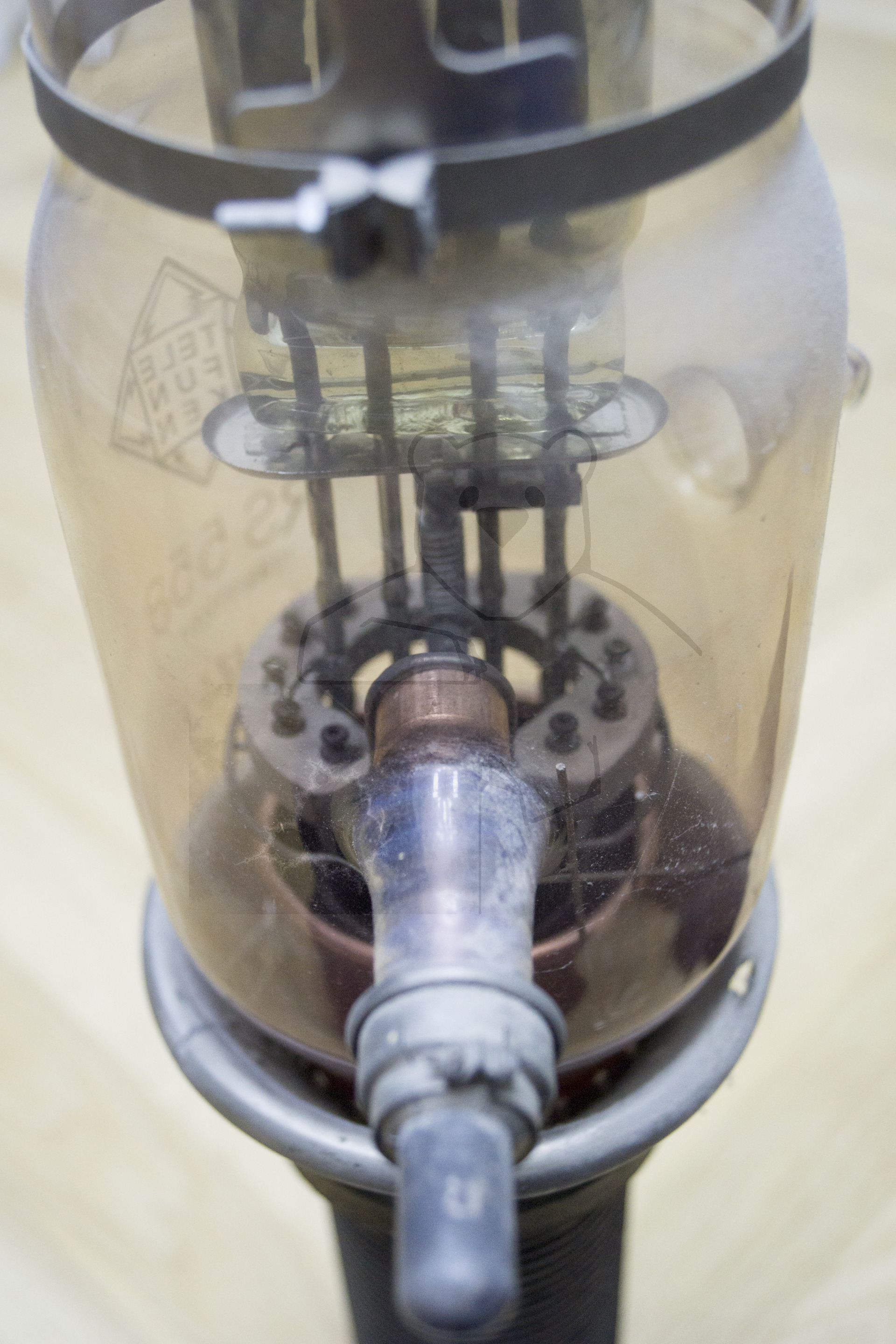

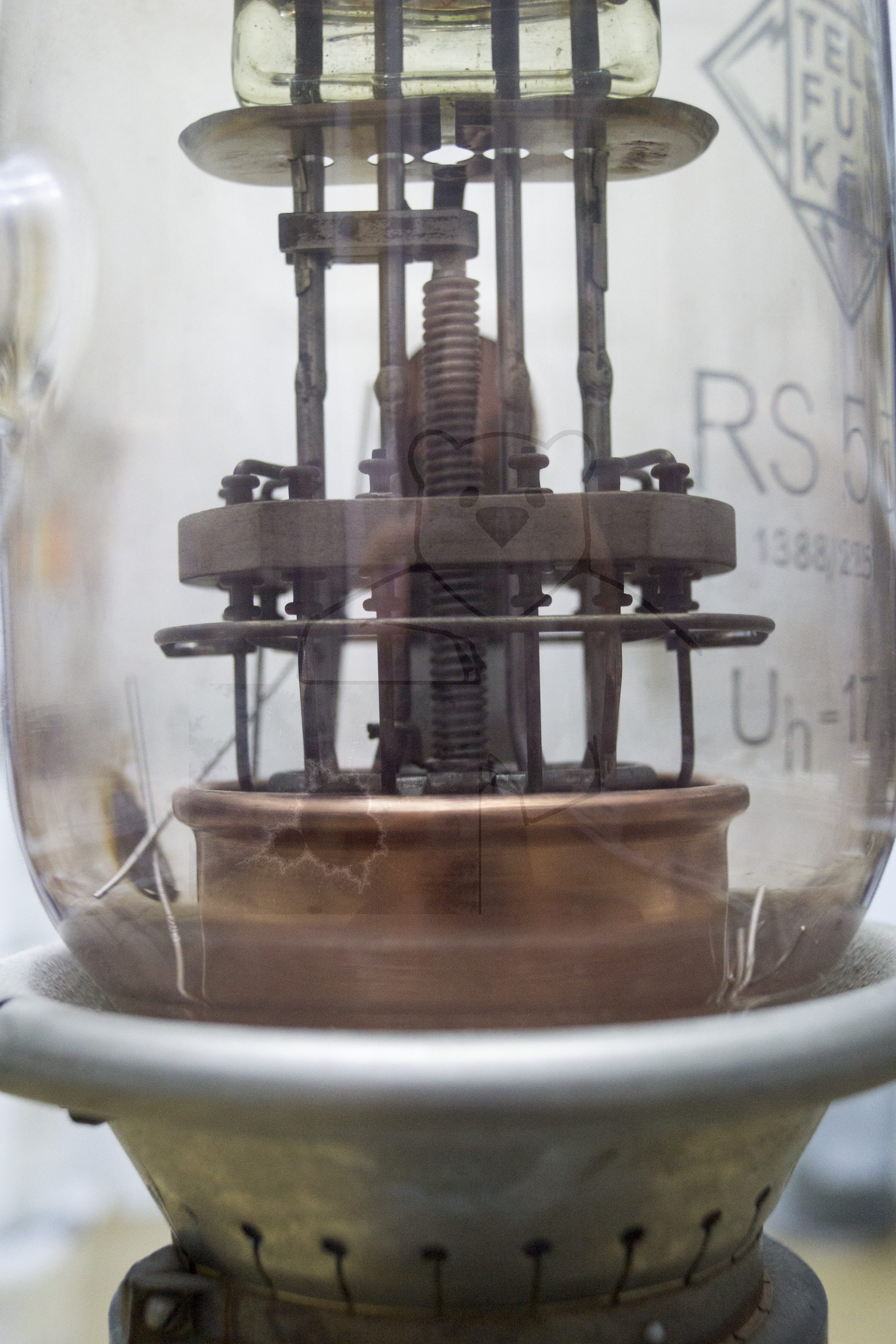

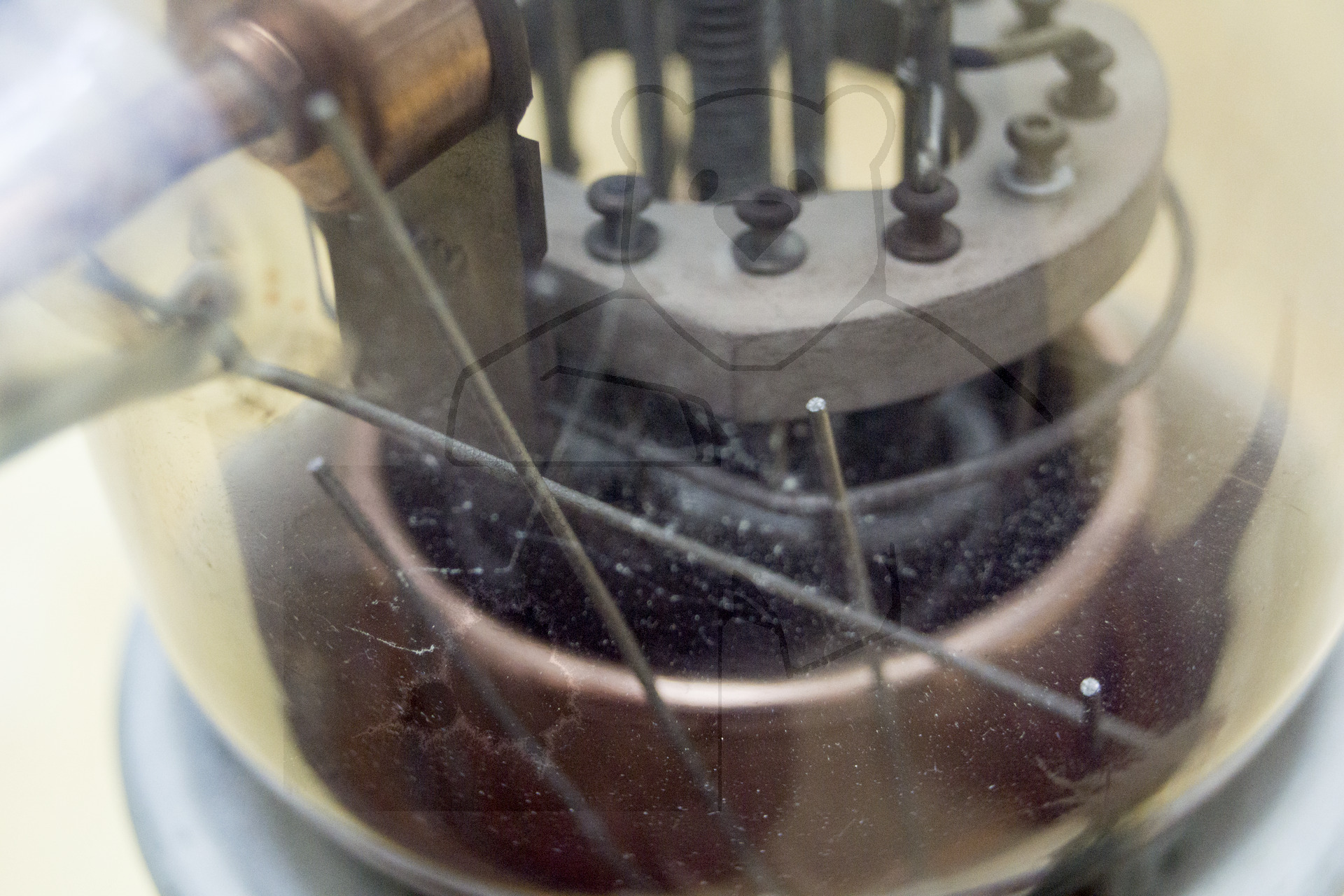

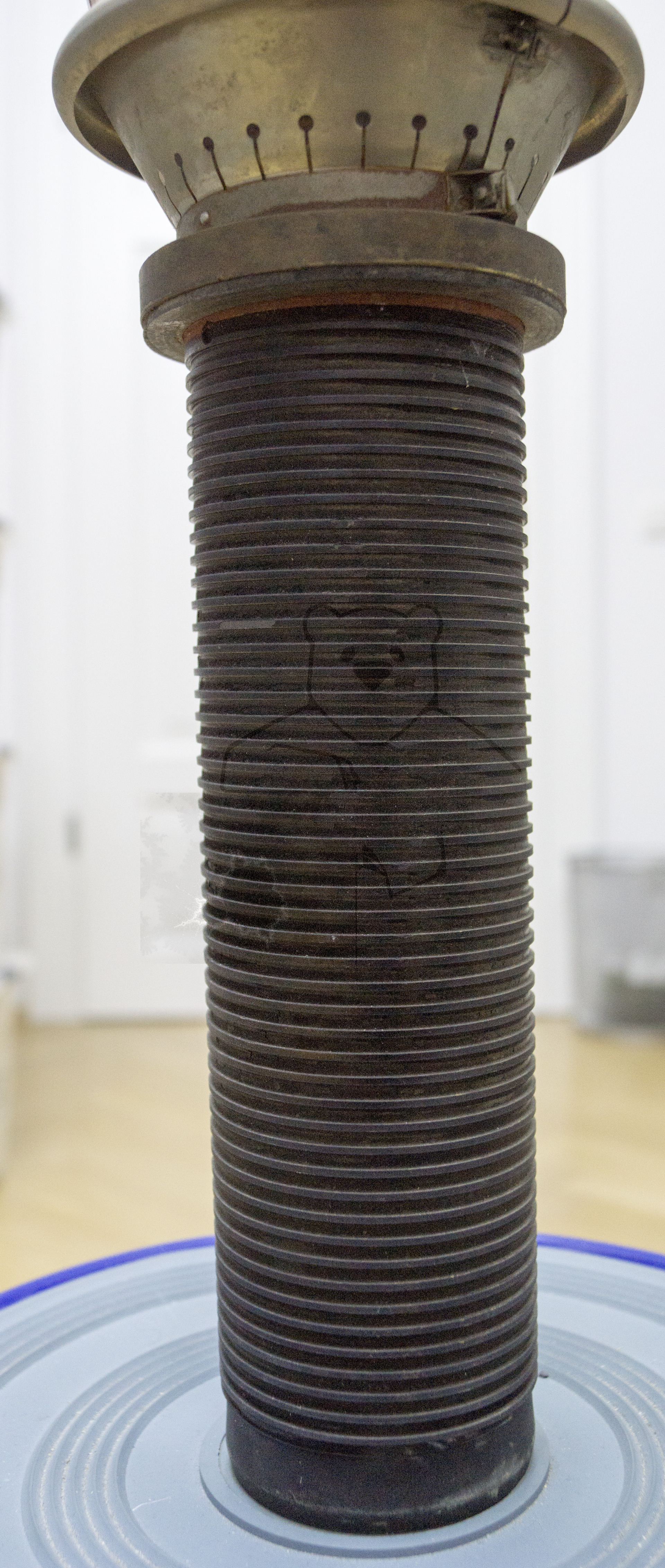

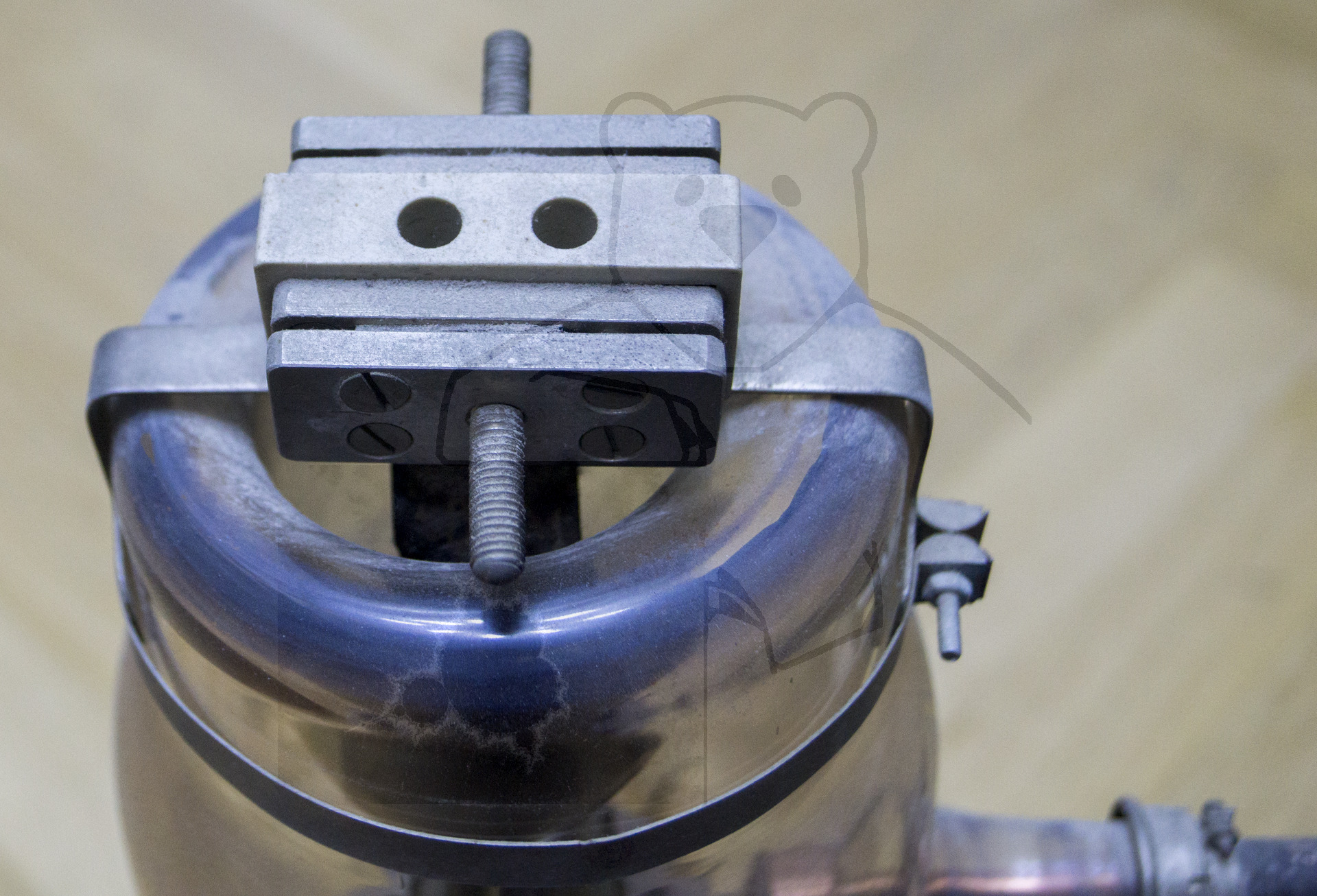

Daten und Bilder der Röhre: RS558

🔎 Beschreibung der Röhre: RS558

Name	RS558
Vergleichsname
Heizspannung (Volt)	17,5
Heizstrom (Ampère)	95
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Spezialsockel → Liste aller Röhren mit: Spezialsockel
Zusätzliche Informationen	Grummel, wieder ne' 'DHL Edition'
Letzte Änderung	11.06.2018 17:56:23

🔎 Beschreibung der Systeme für die Röhre: RS558

	System 1
Kathode	f

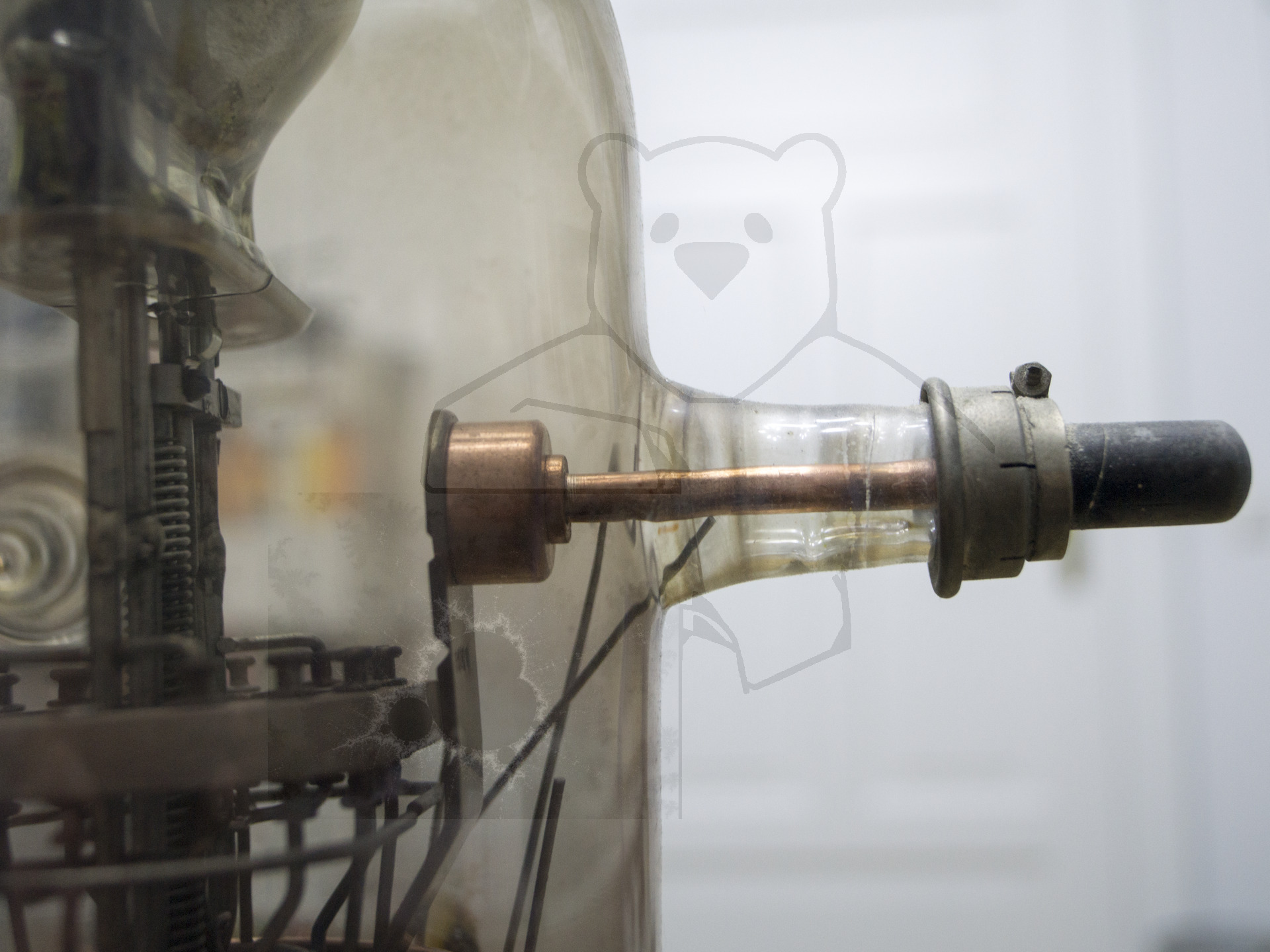

Gitter 1	Seitenanschluss
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung
Funktion	→ Senderoehre, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

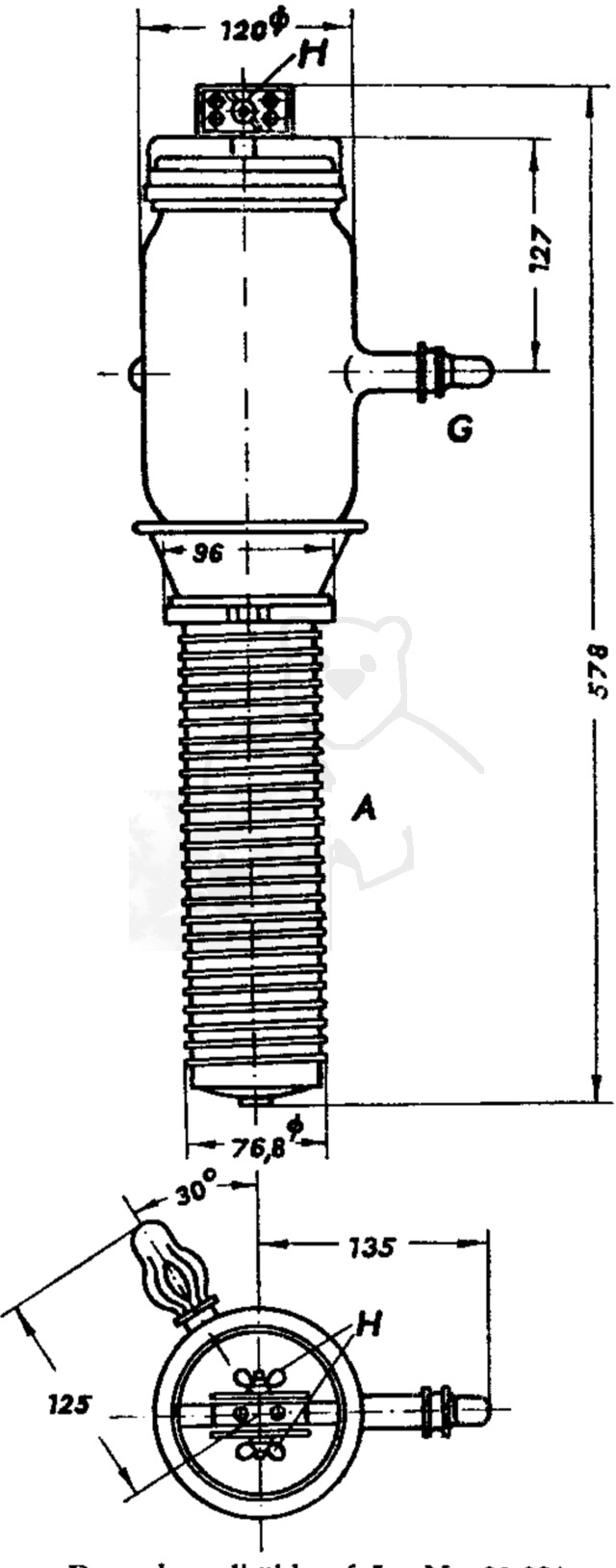

🔎 Sockelschaltung der RS558

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: RS558
Datenblatt RS558 Telefunken.pdf (109 kB)
