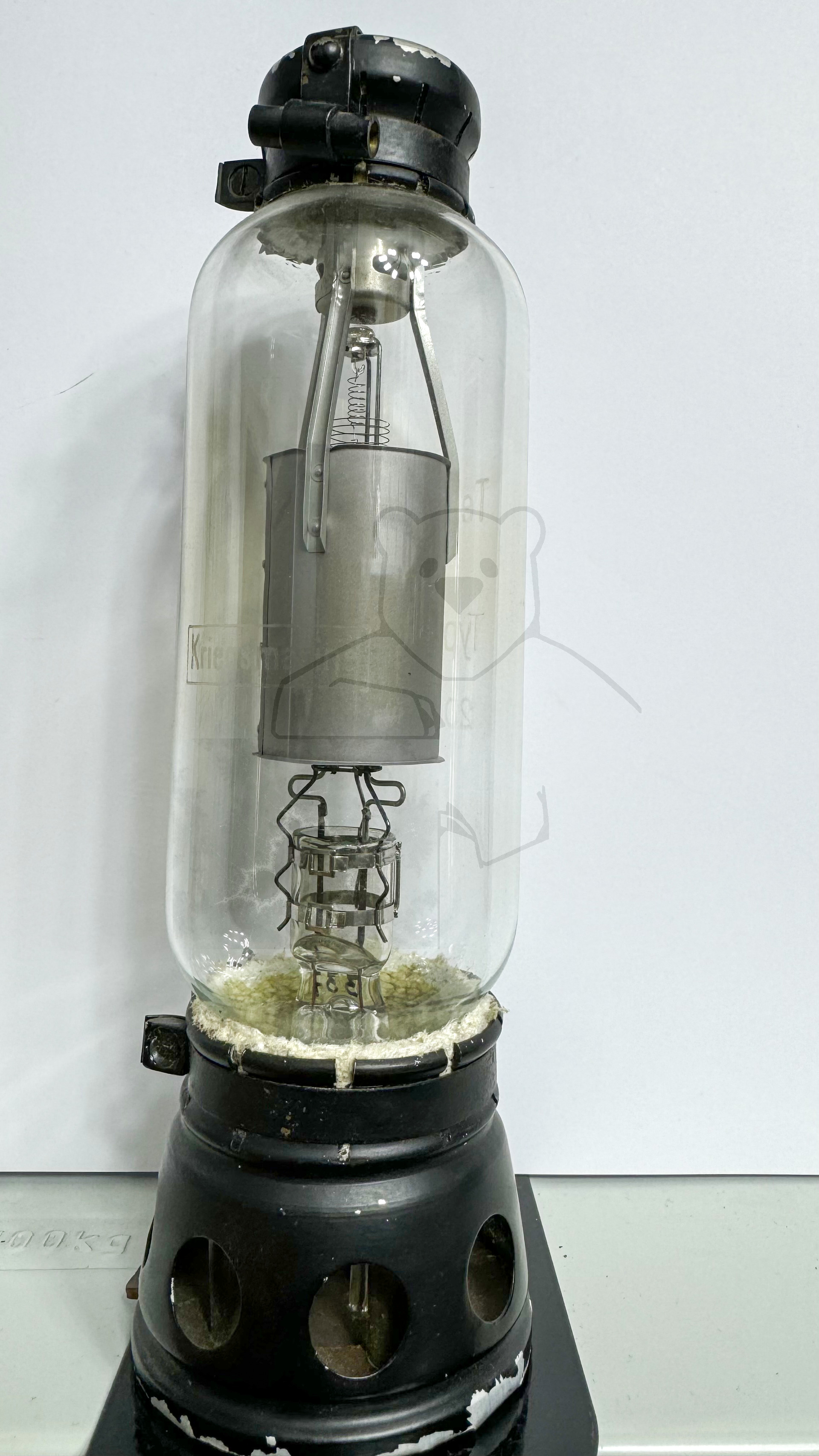

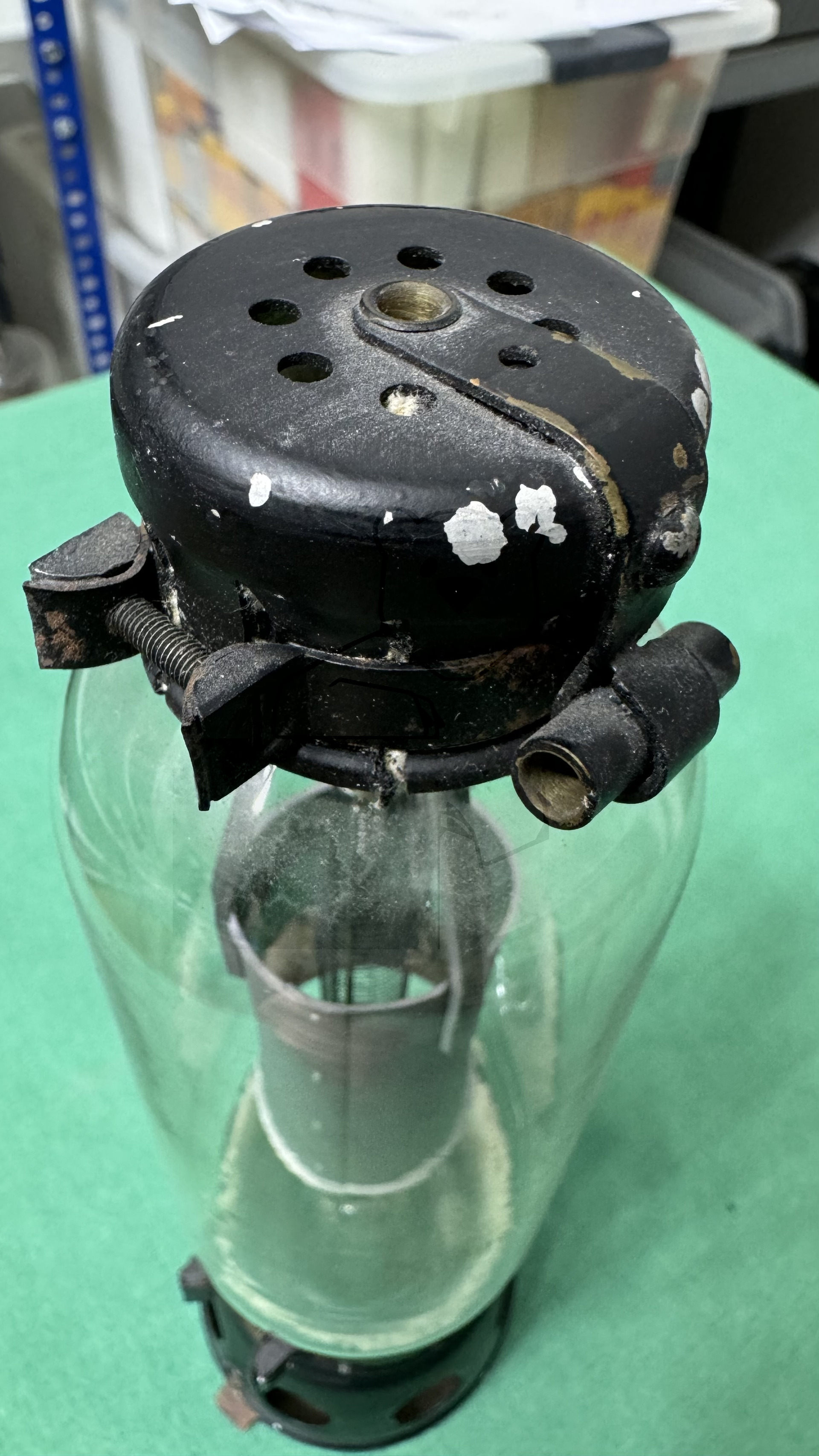

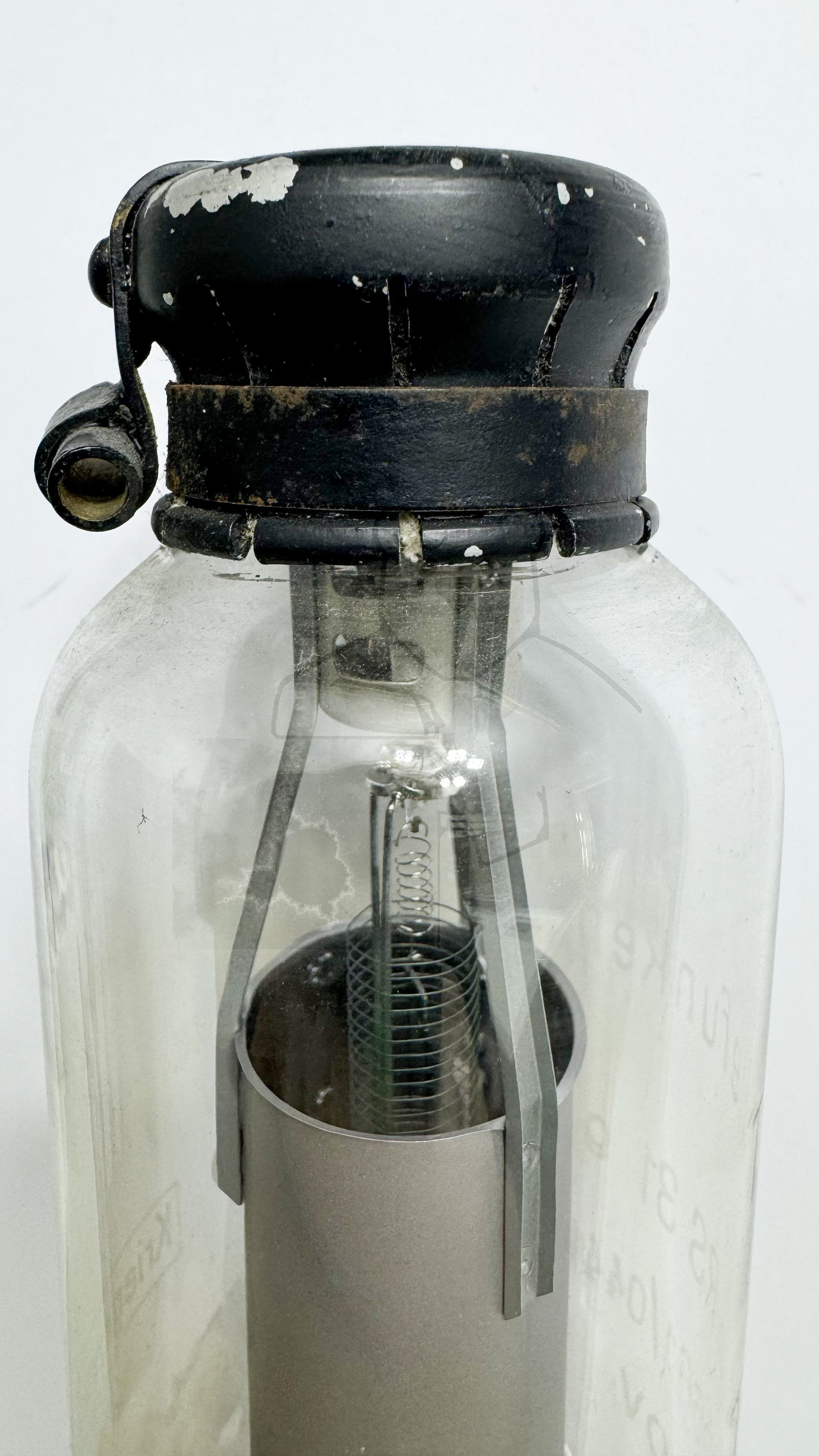

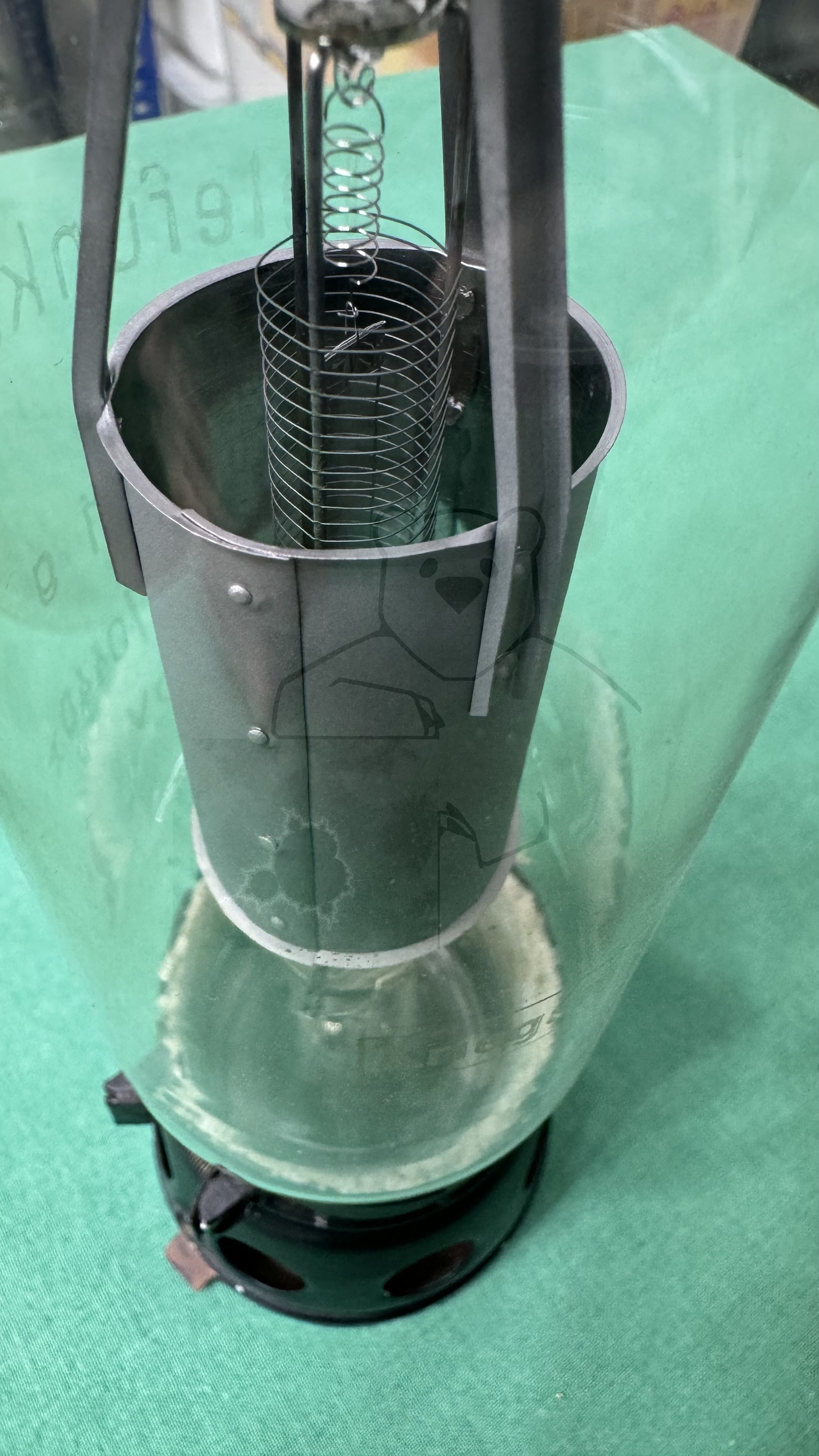

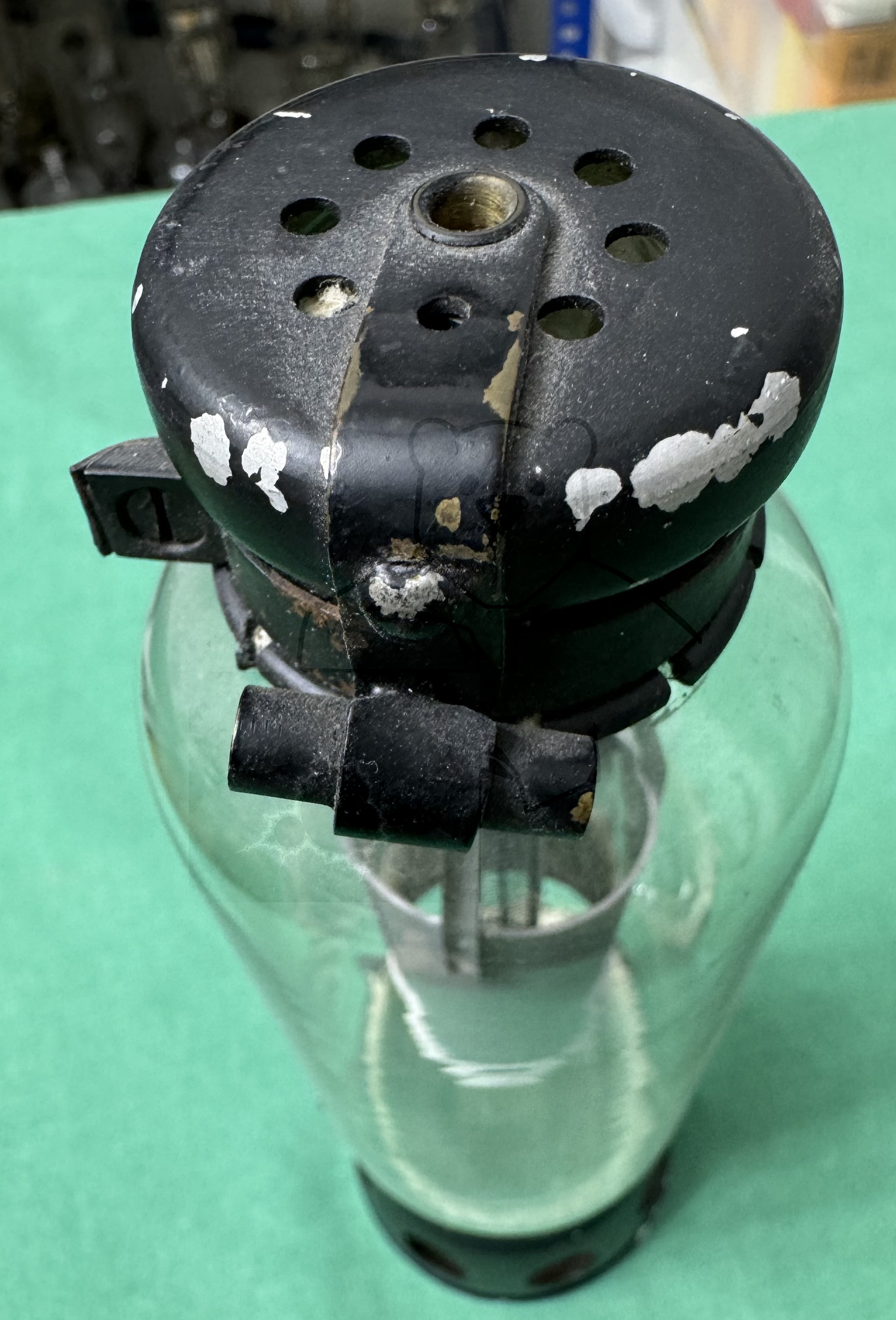

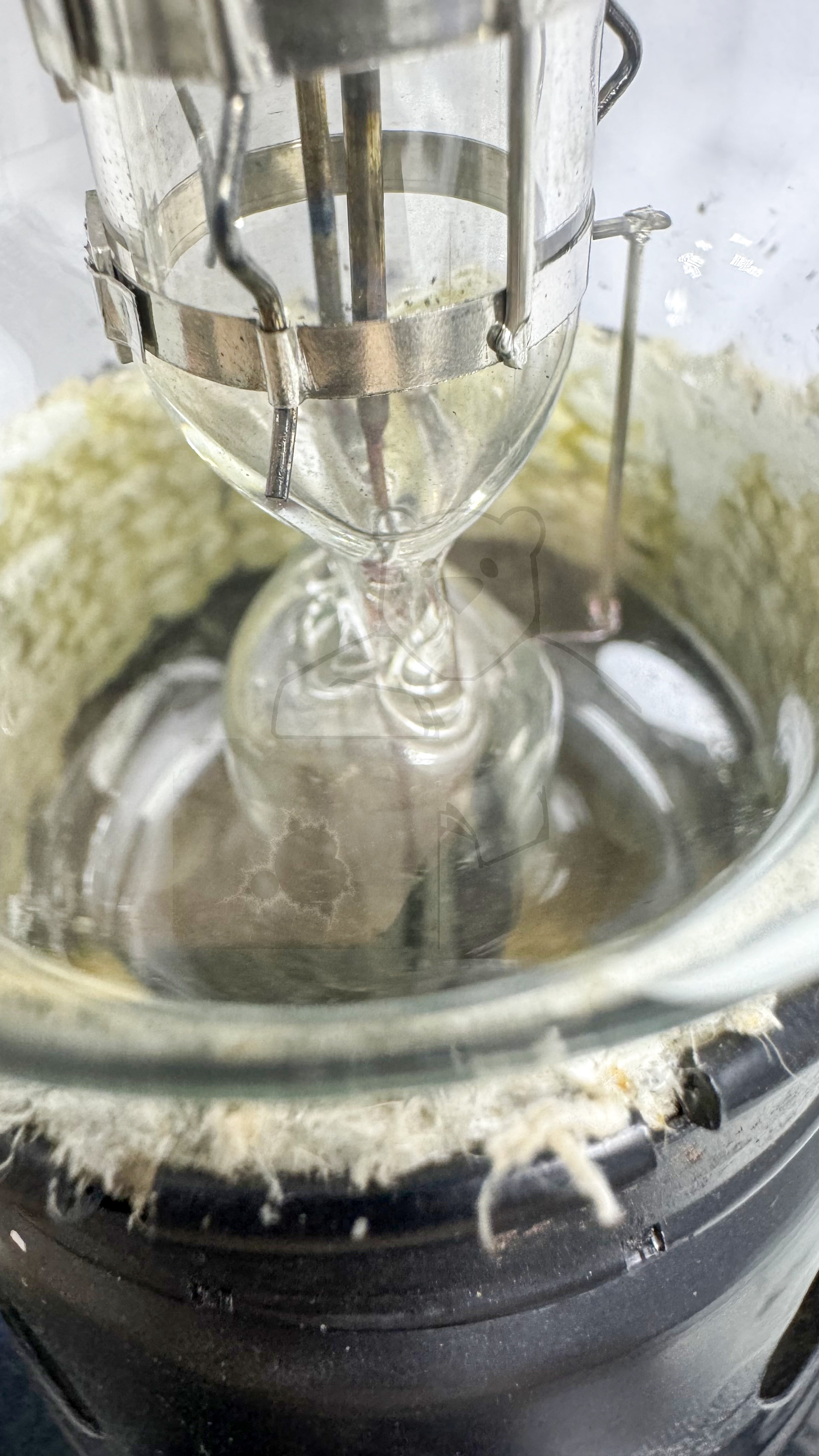

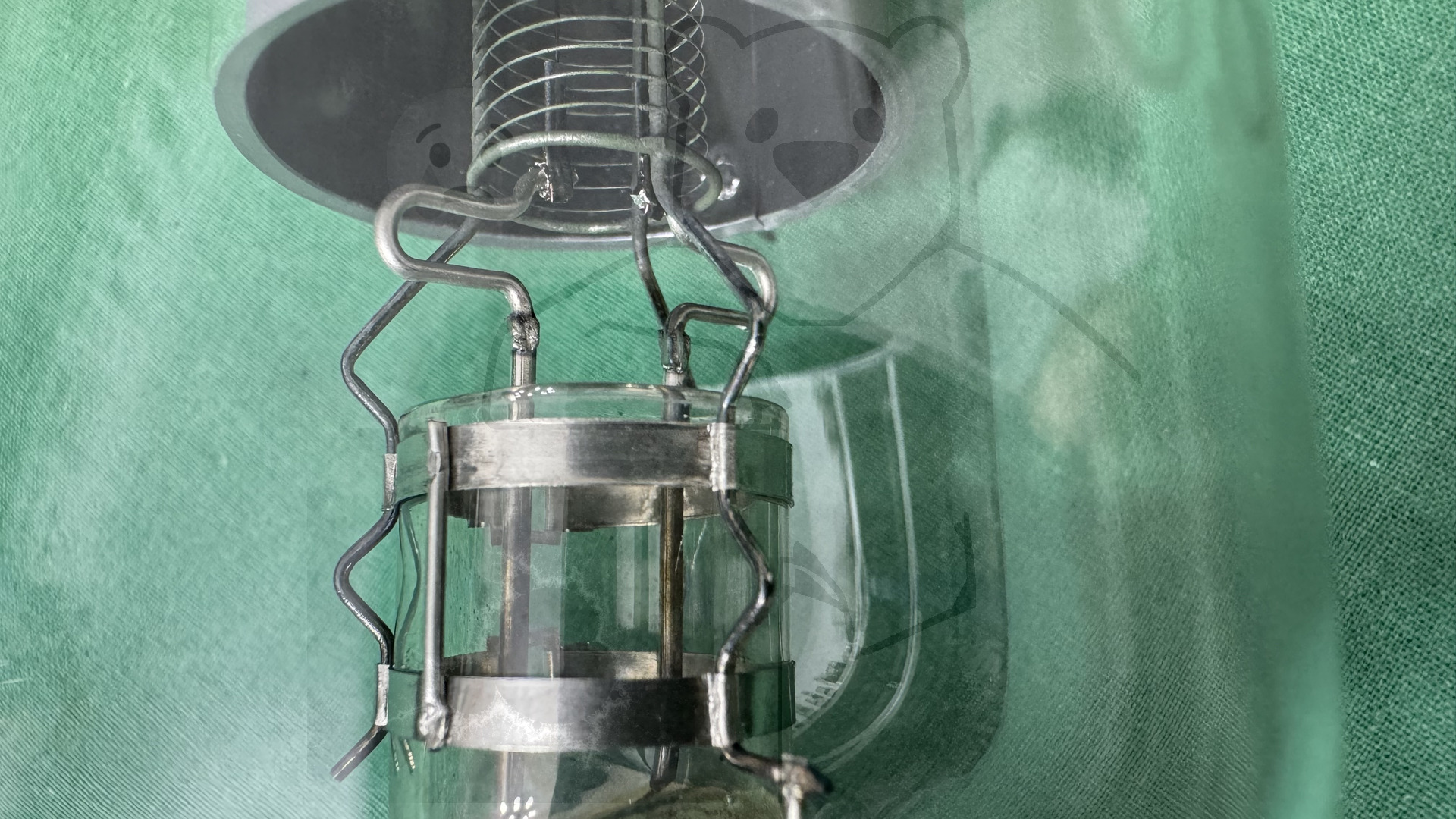

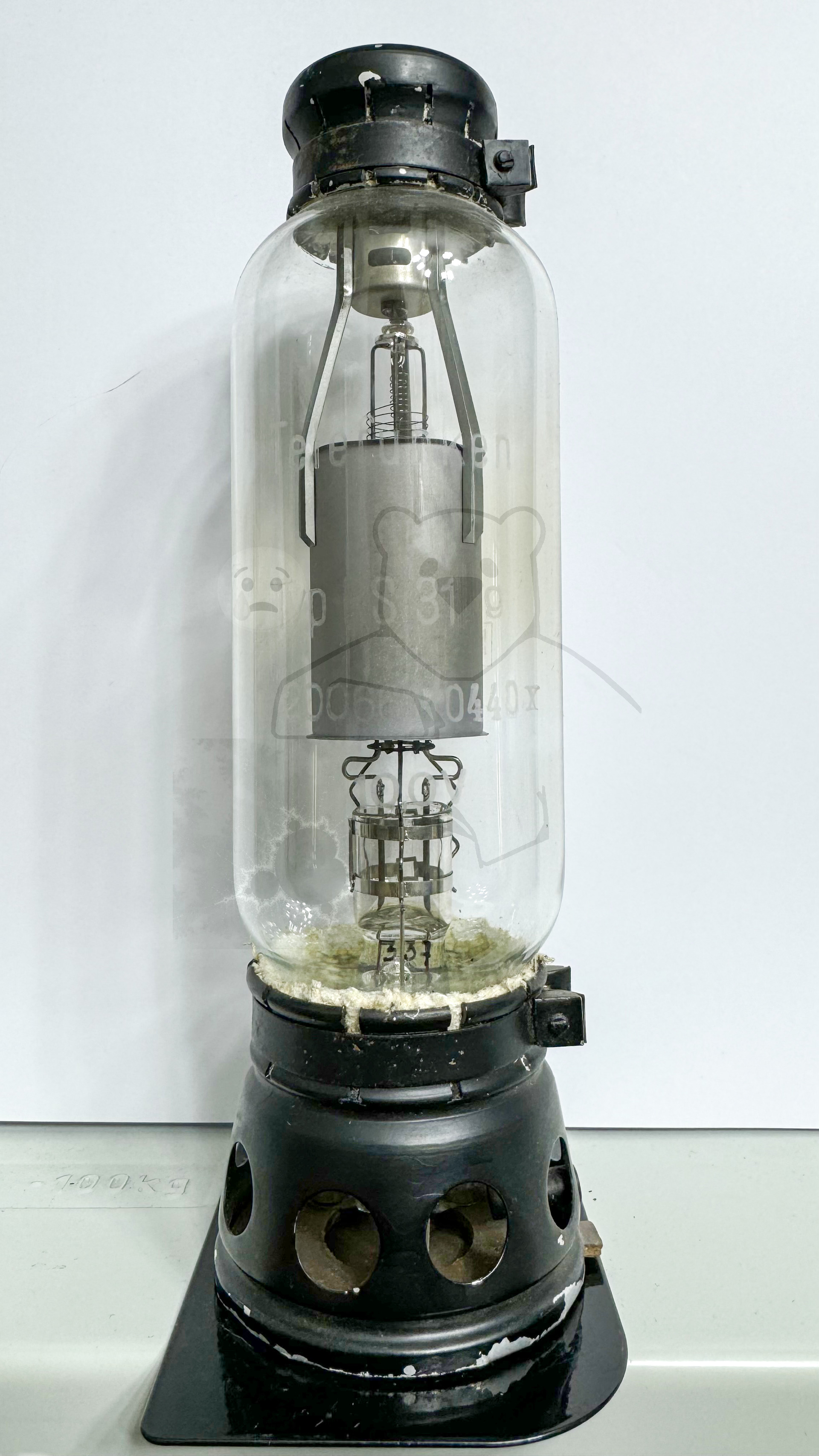

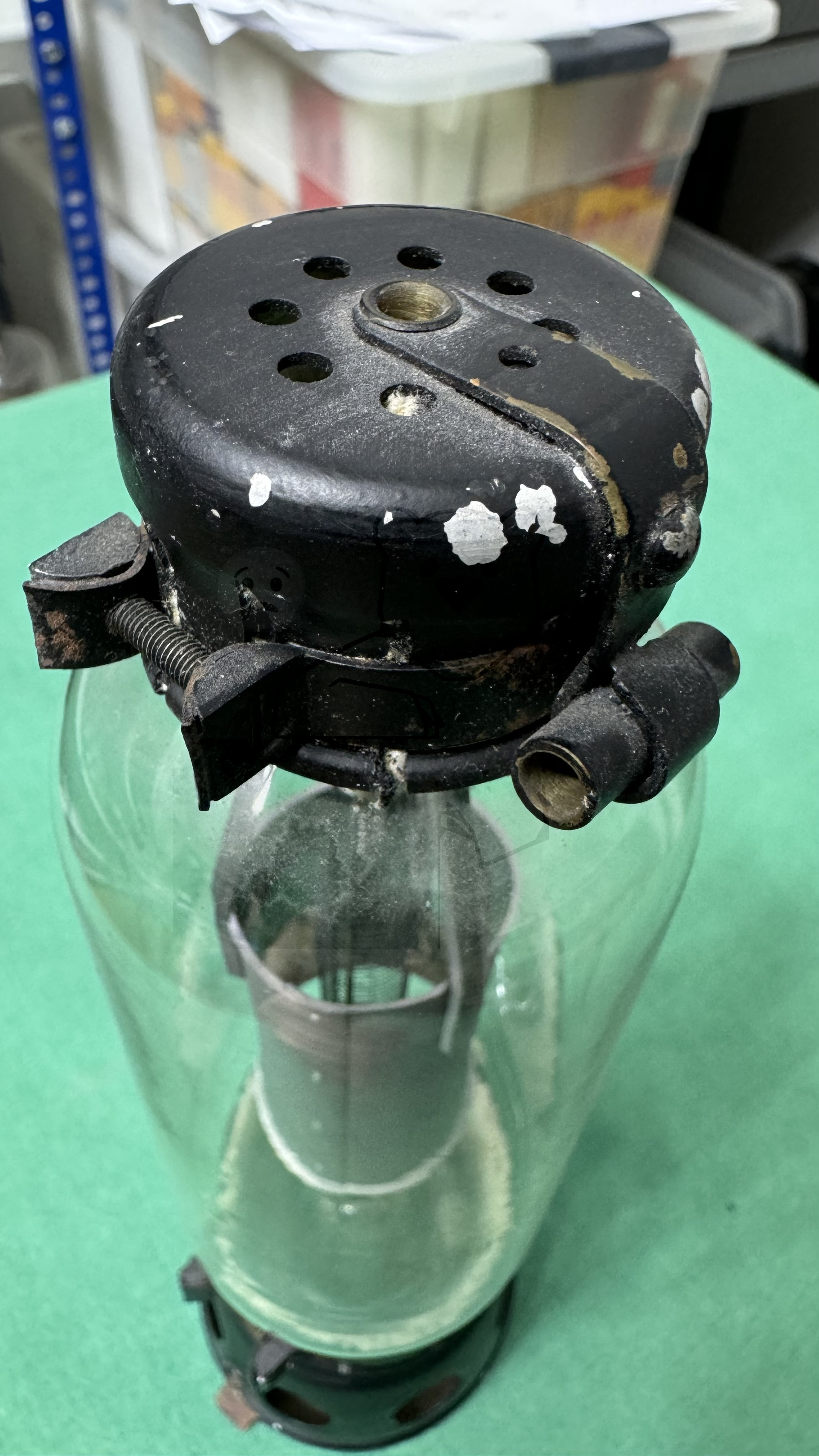

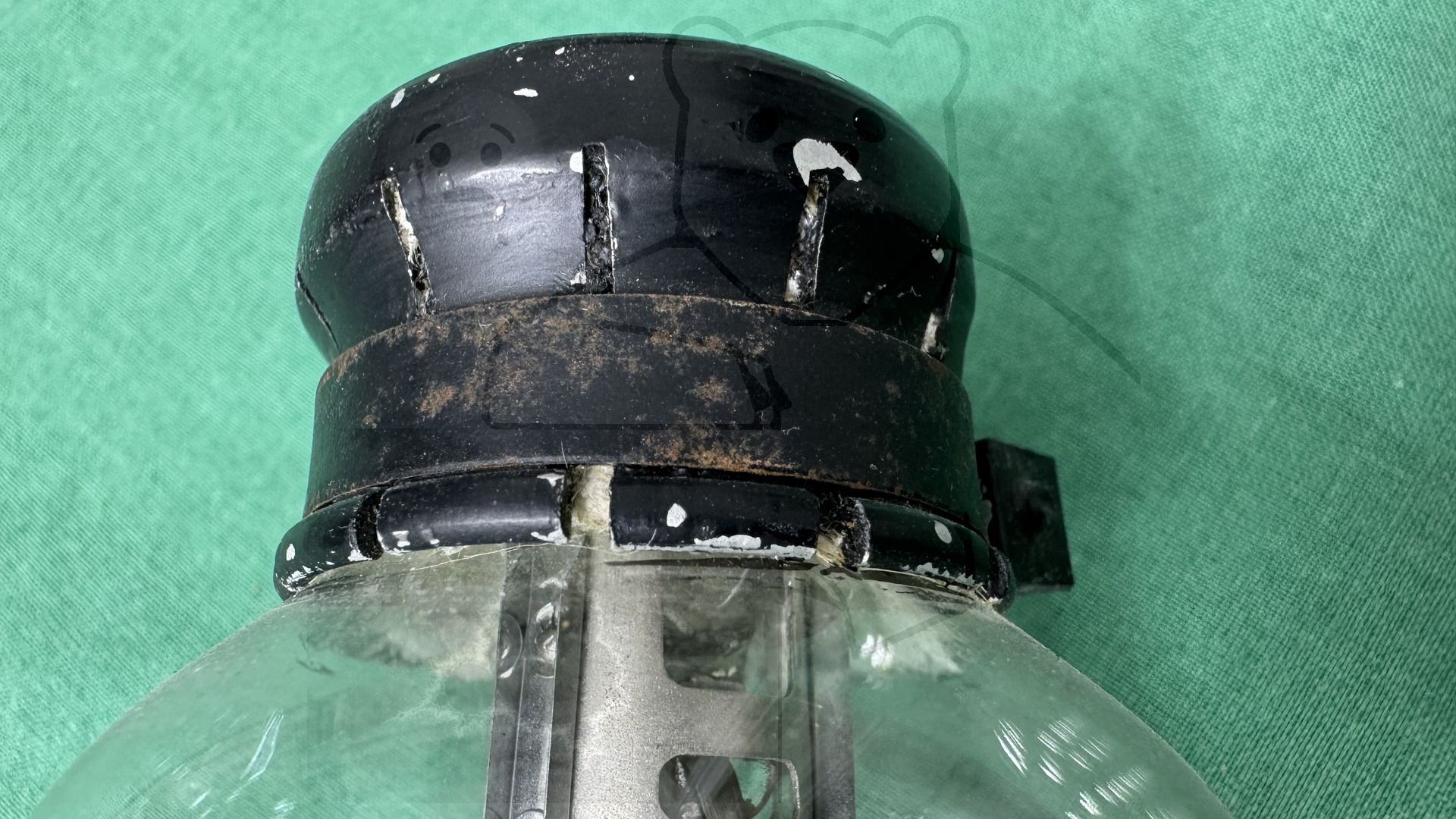

Daten und Bilder der Röhre: RS31 g

🔎 Beschreibung der Röhre: RS31 g

Name	RS31 g
Vergleichsname	MT31
Heizspannung (Volt)	10
Heizstrom (Ampère)	4,8
Art der Heizung	Direkt

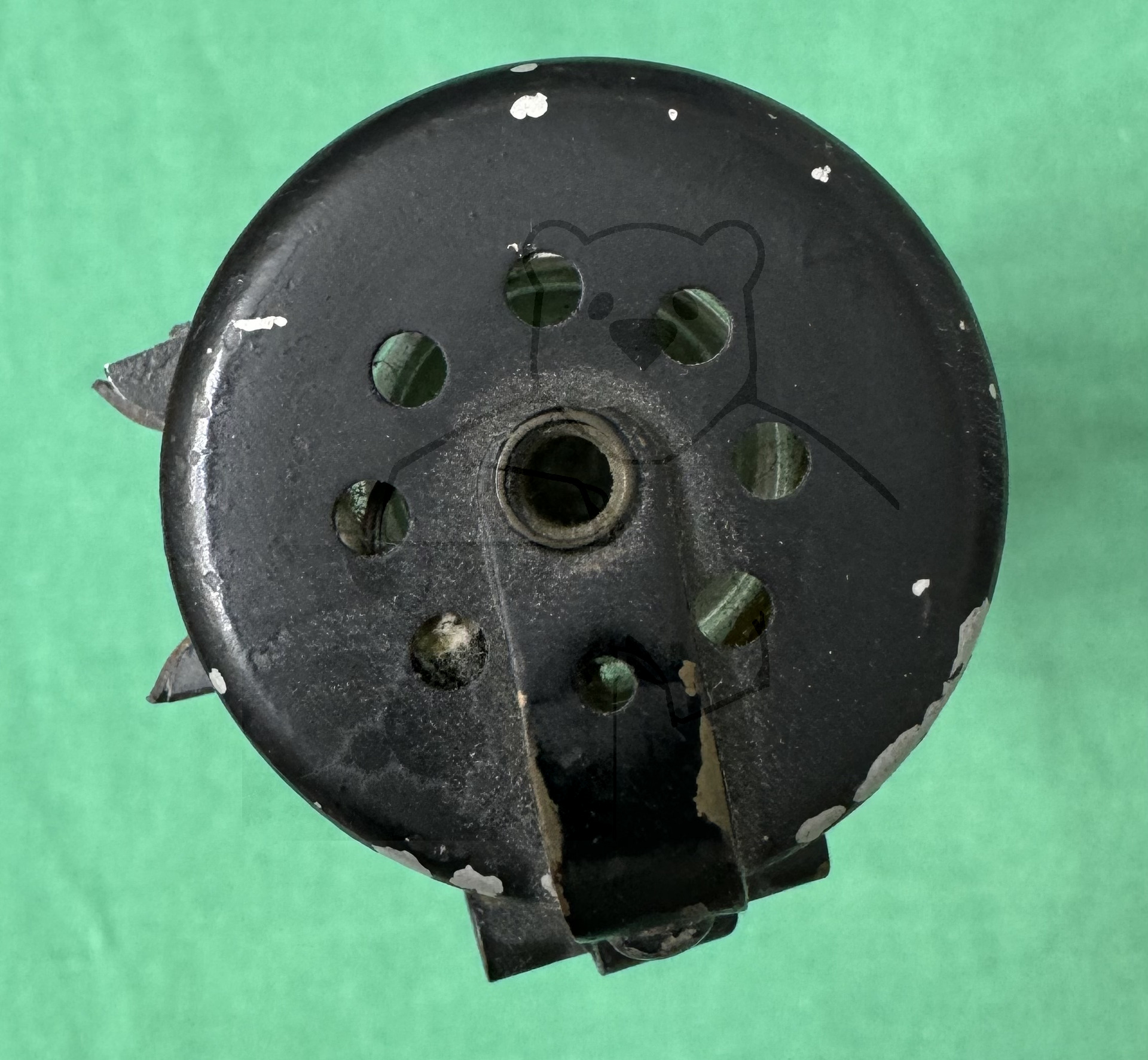

Röhren mit Sockel	→ Informationen zum Sockel: Telefunkensockel, 3pol. (3 Buchsen) → Liste aller Röhren mit: Telefunkensockel, 3pol. (3 Buchsen)
Zusätzliche Informationen
Letzte Änderung	13.03.2019 09:48:41

🔎 Beschreibung der Systeme für die Röhre: RS31 g

	System 1
Kathode	f
Gitter 1	g1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung
Funktion	→ Senderoehre, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

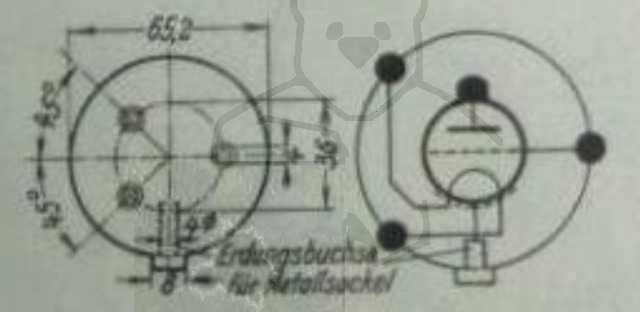

🔎 Sockelschaltung der RS31 g

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: RS31 g
Datenblatt RS31G Telefunken.pdf (130 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
