Daten und Bilder der Röhre: RS245 III

🔎 Beschreibung der Röhre: RS245 III

Name	RS245 III
Vergleichsname
Heizspannung (Volt)	2
Heizstrom (Ampère)	1,7
Art der Heizung	Direkt

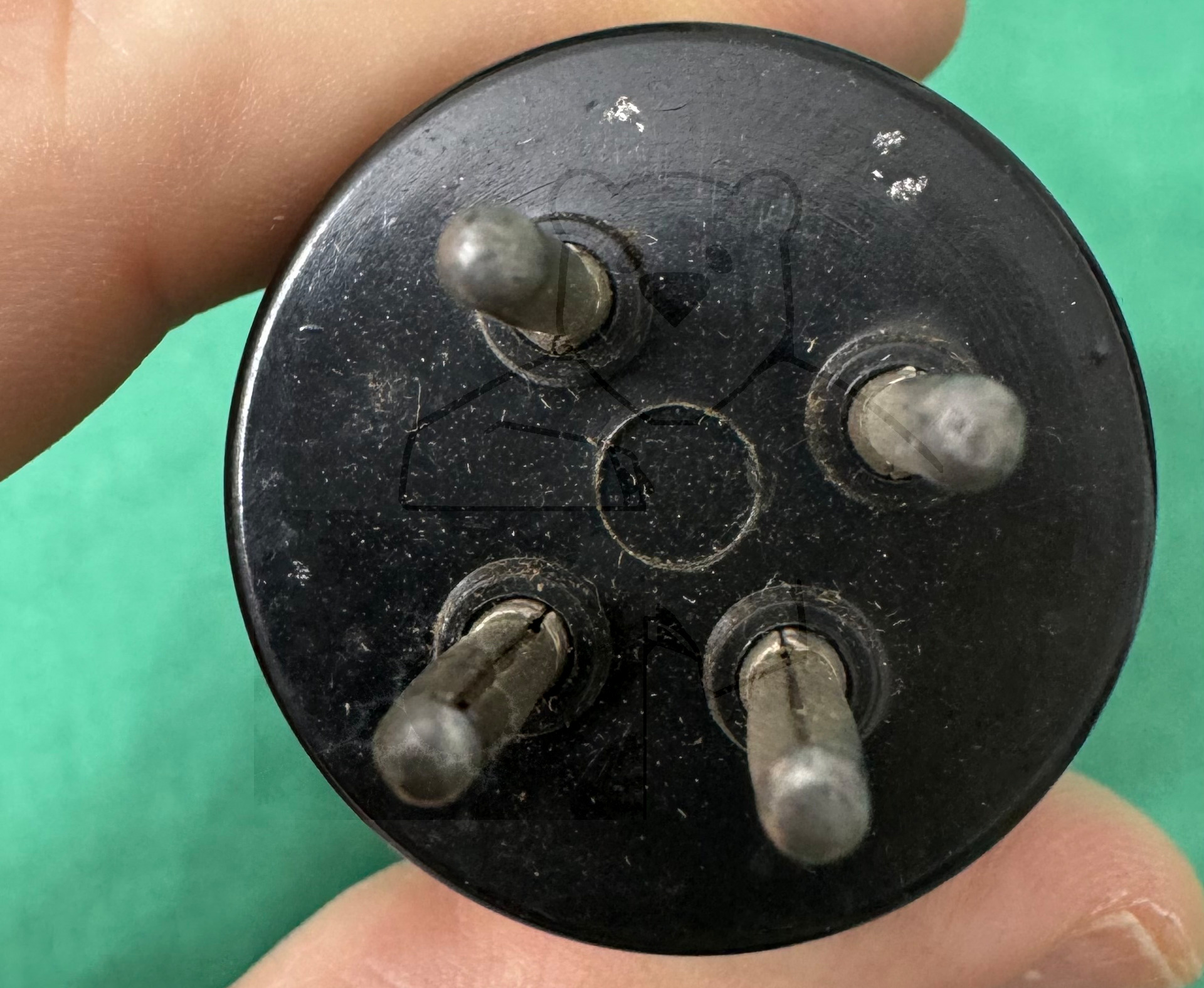

Röhren mit Sockel	→ Informationen zum Sockel: Europa, 4pol. → Liste aller Röhren mit: Europa, 4pol.
Zusätzliche Informationen
Letzte Änderung	28.09.2023 20:22:06

🔎 Beschreibung der Systeme für die Röhre: RS245 III

	System 1

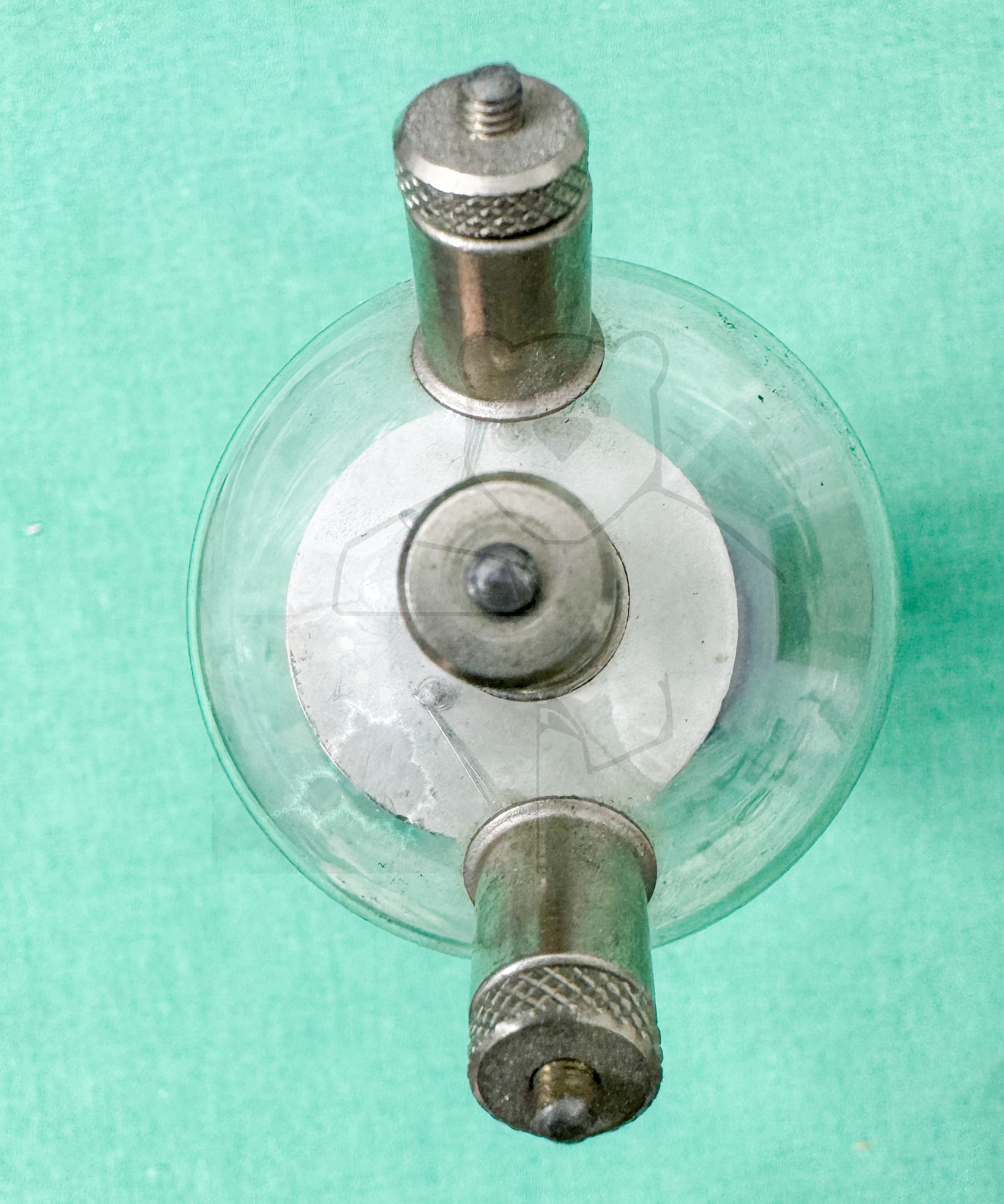

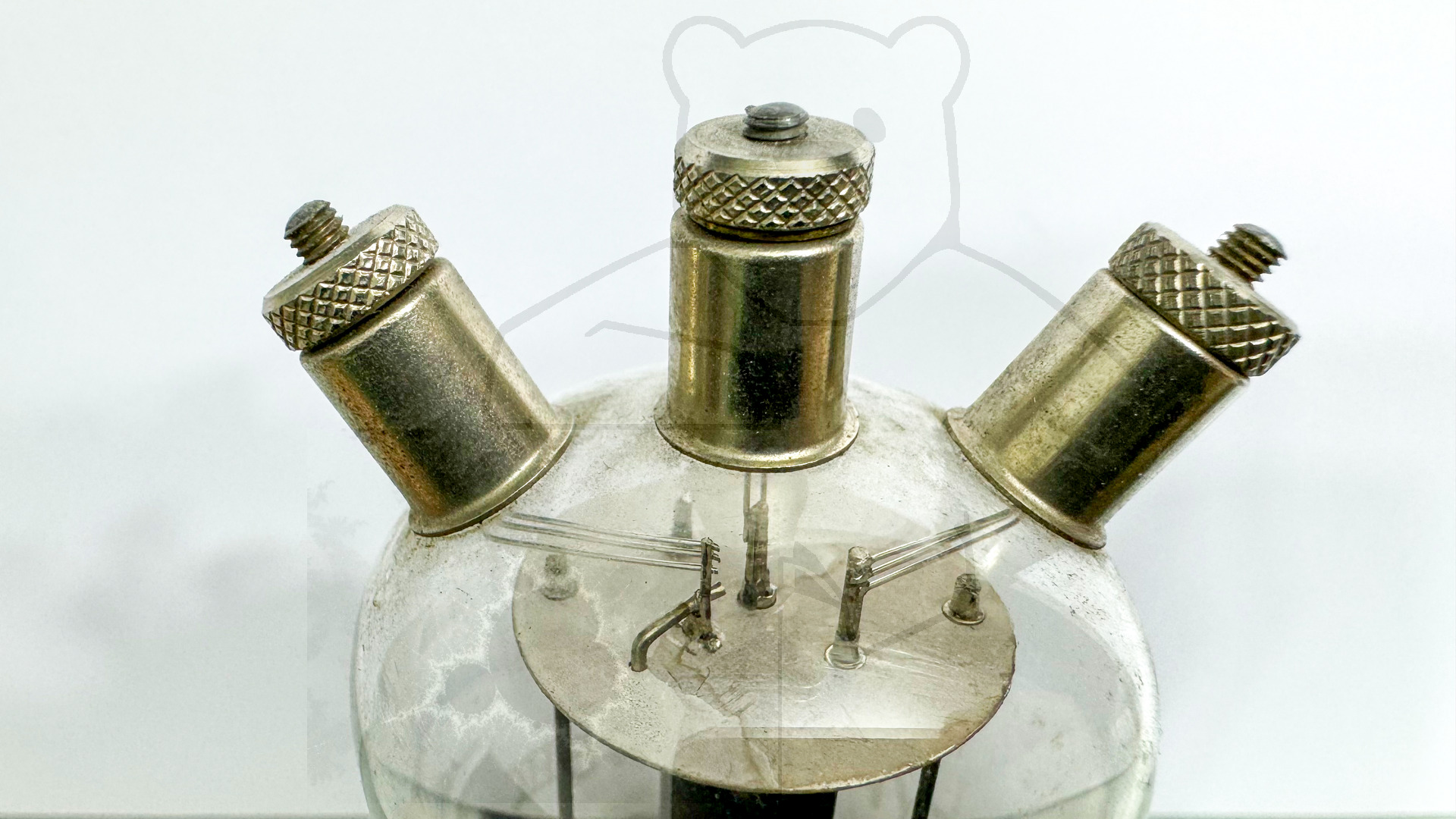

Kathode	Kappe K
Gitter 1	Kappe G
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe A
Anode 2
Leuchtschirm
Heizung	1, 3
Abschirmung
Funktion	→ Senderoehre, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

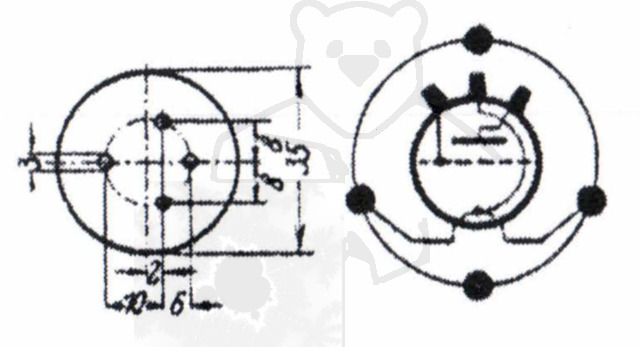

🔎 Sockelschaltung der RS245 III

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: RS245 III
Datenblatt RS245 Telefunken.pdf (1434 kB)
