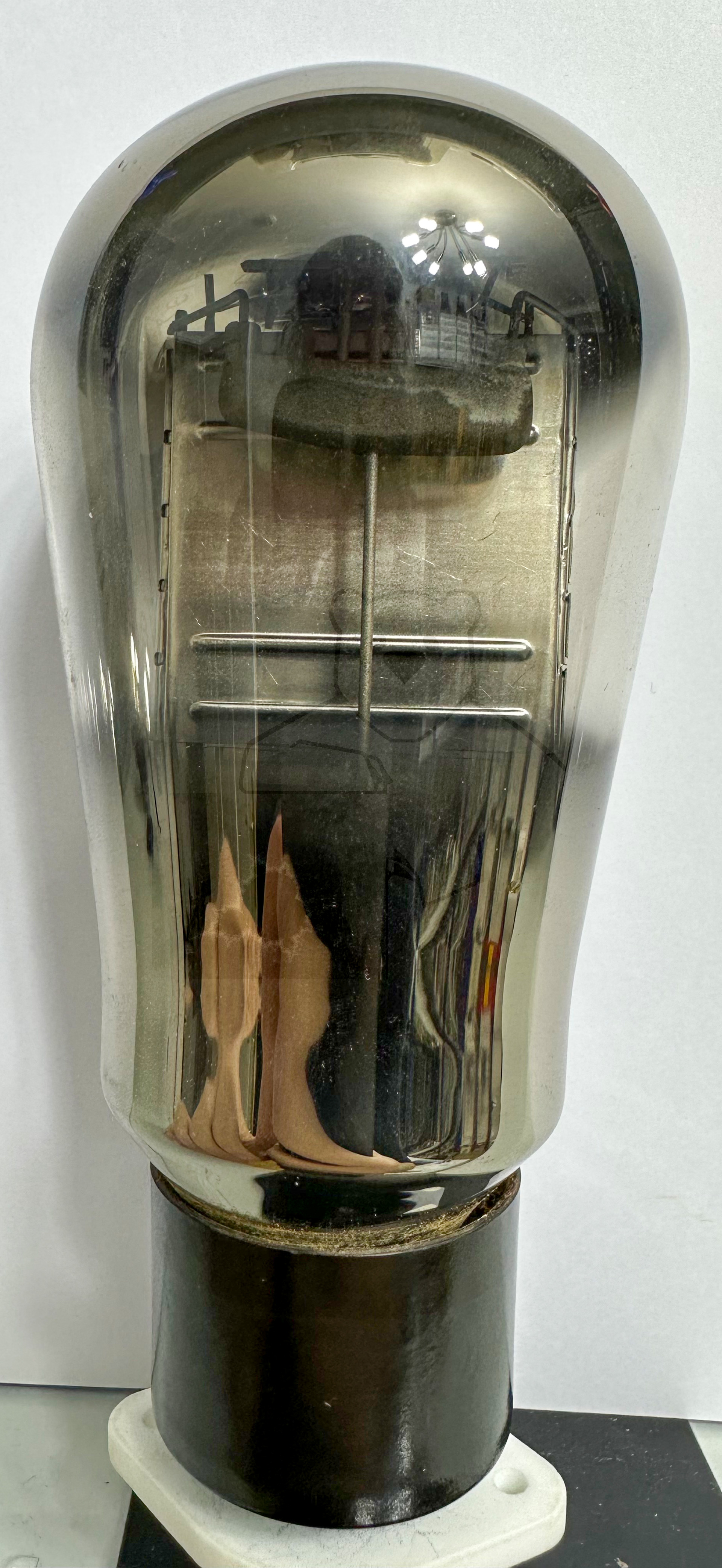

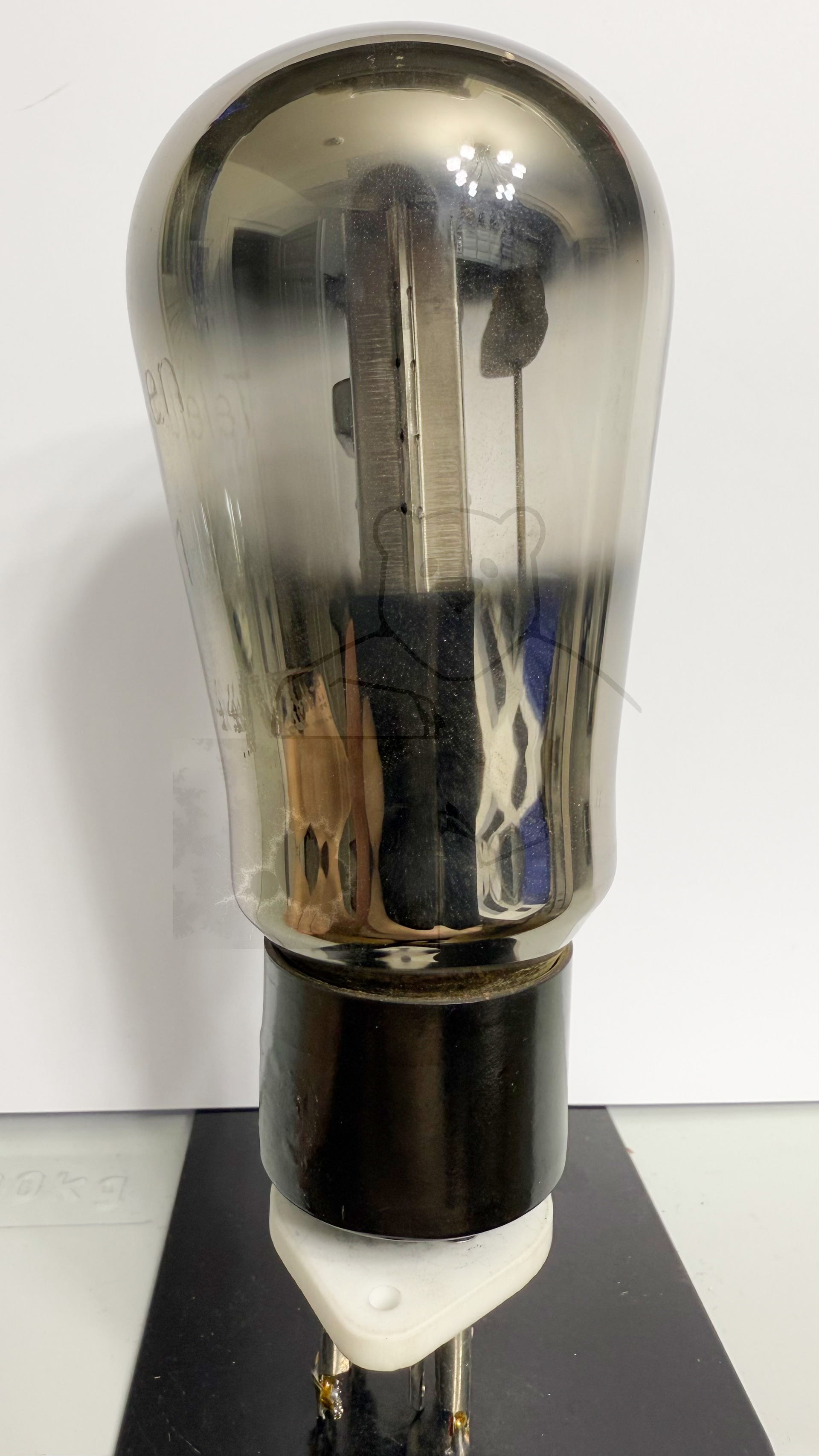

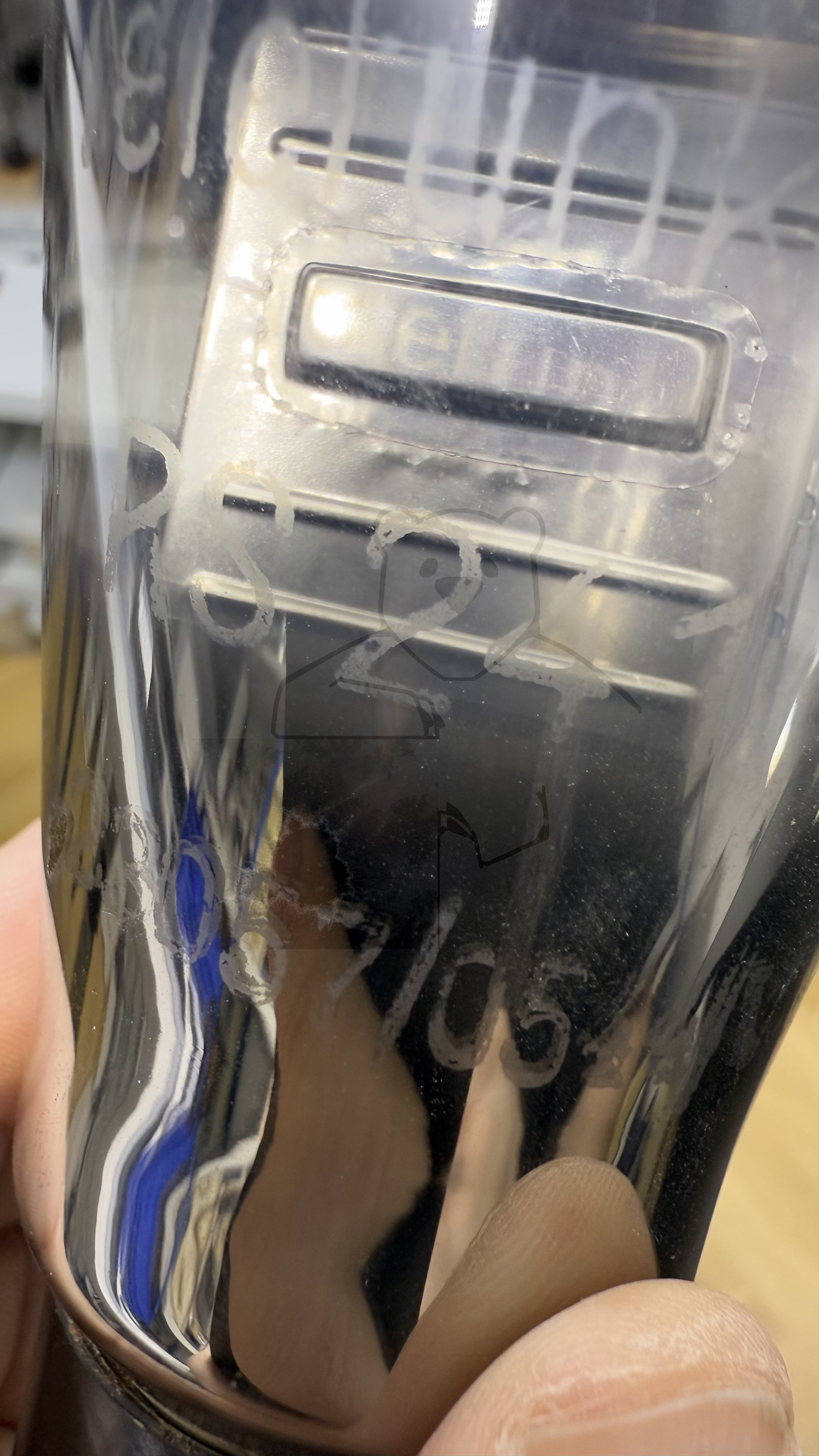

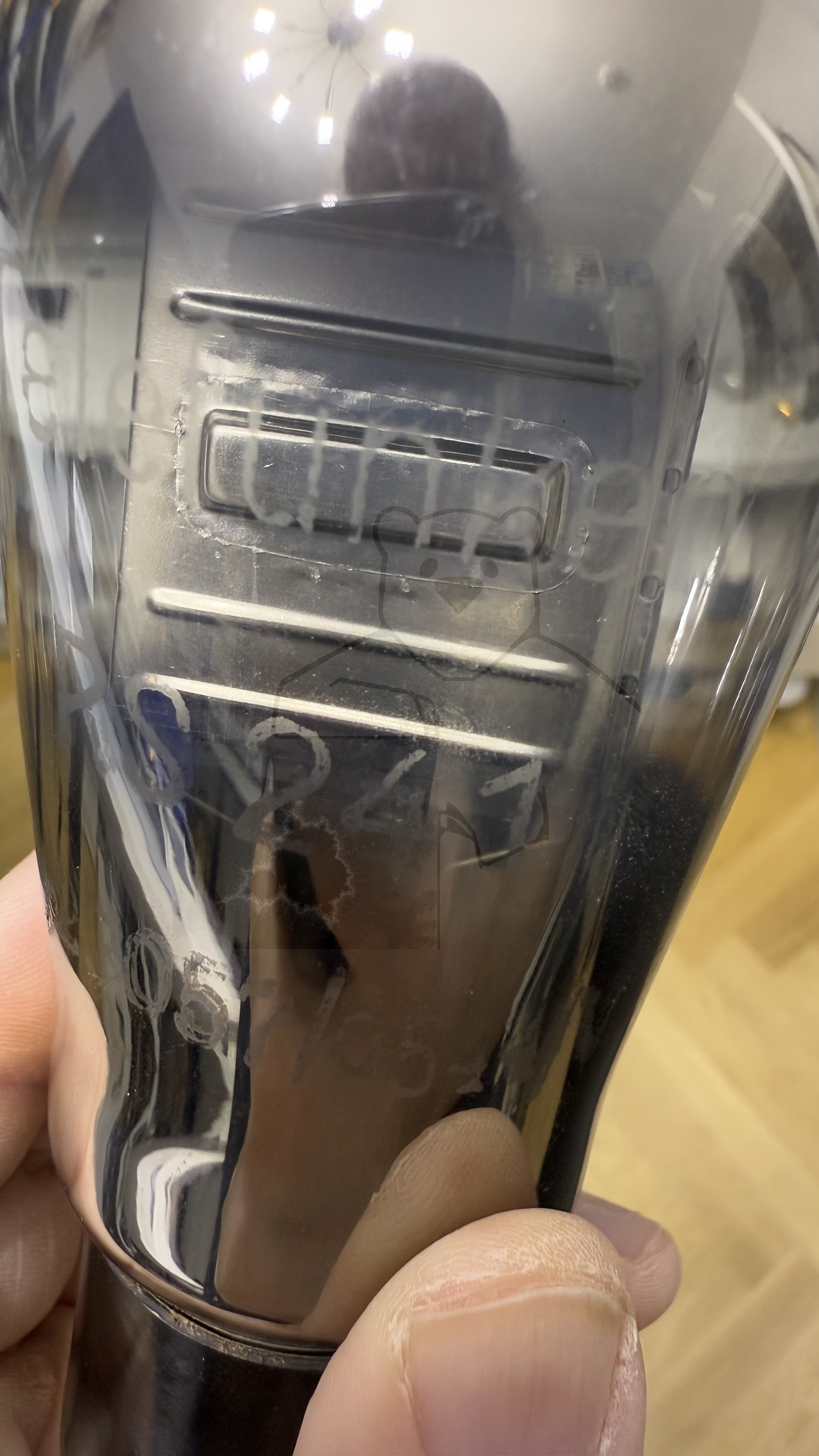

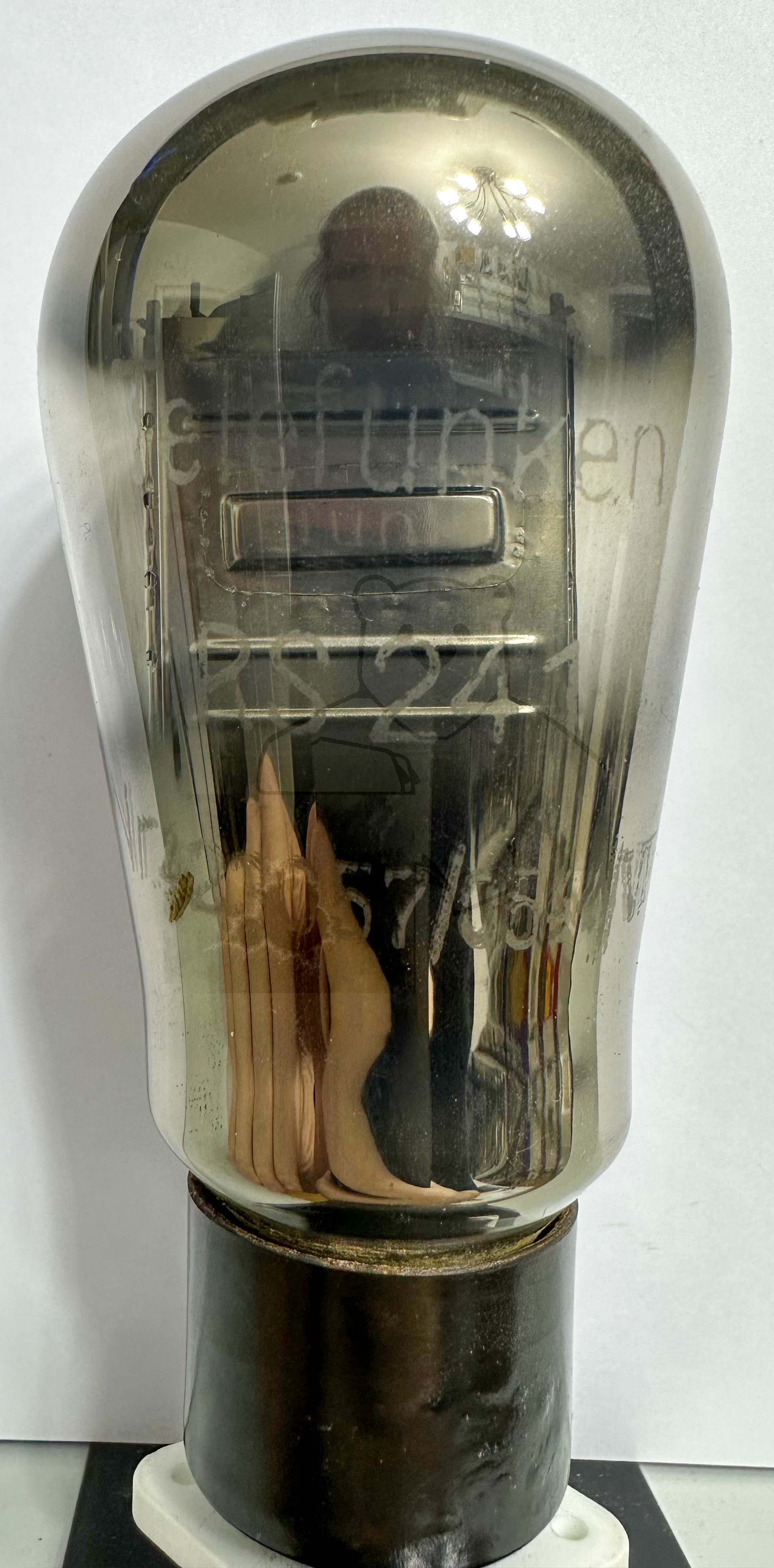

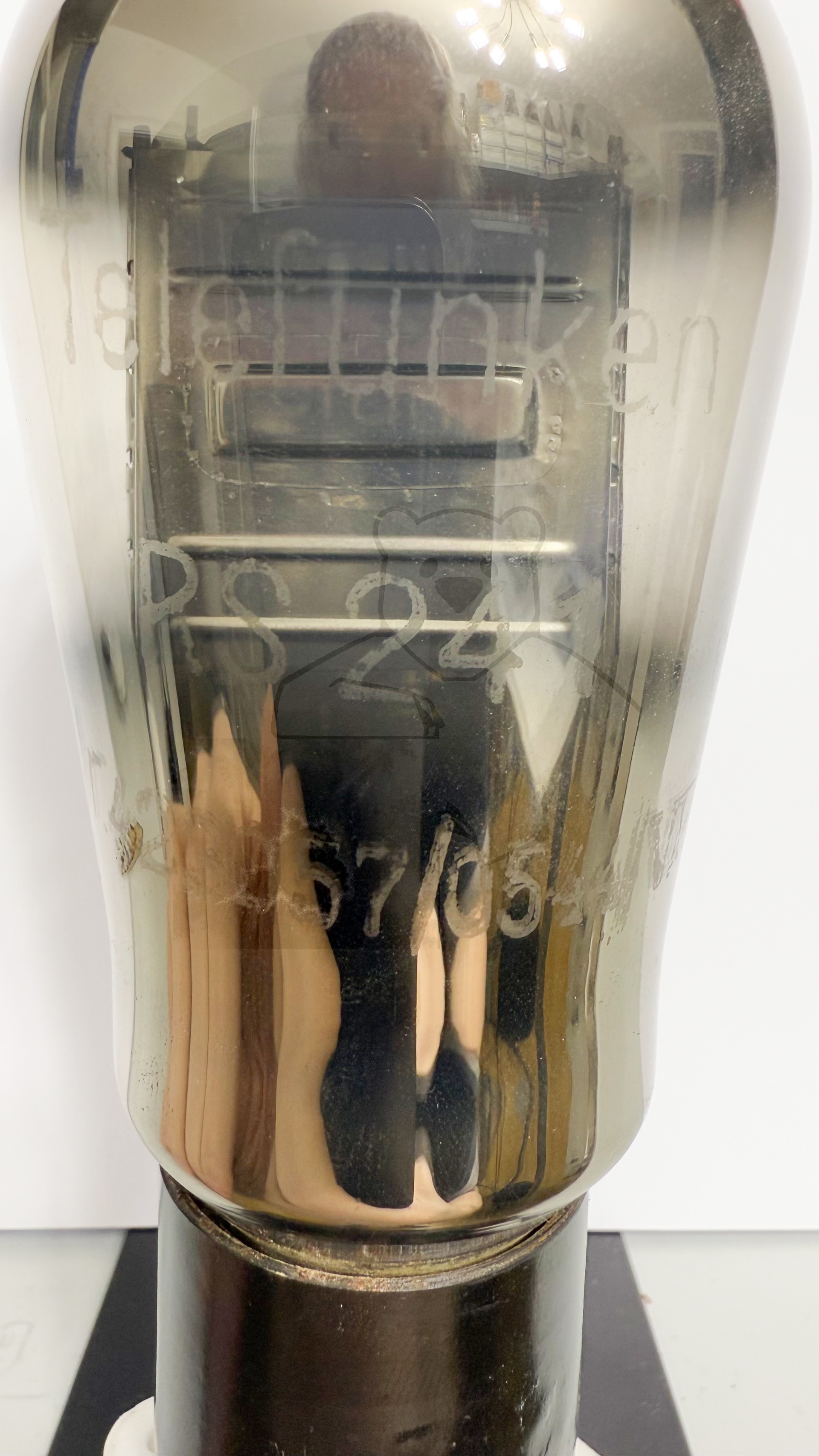

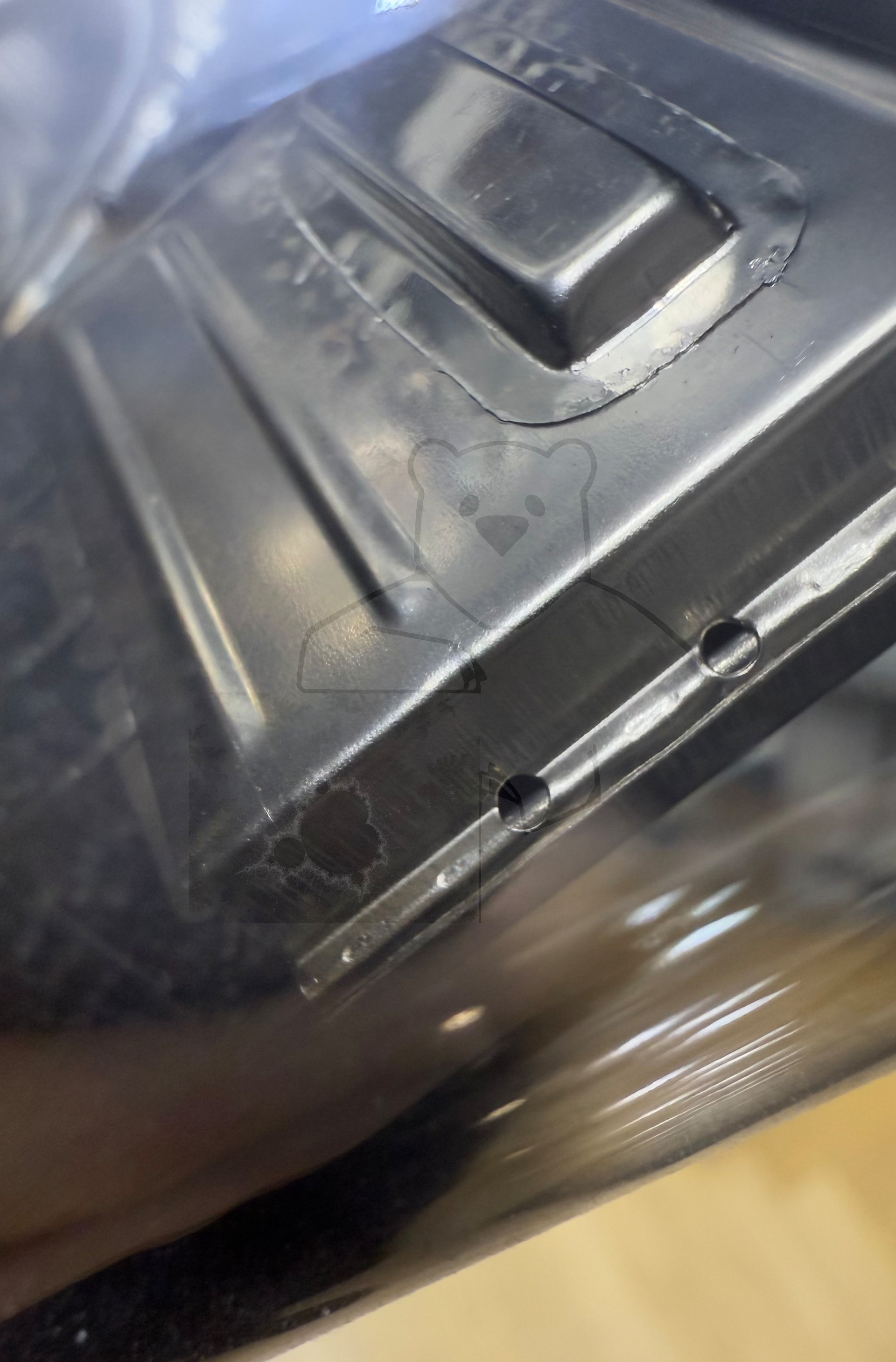

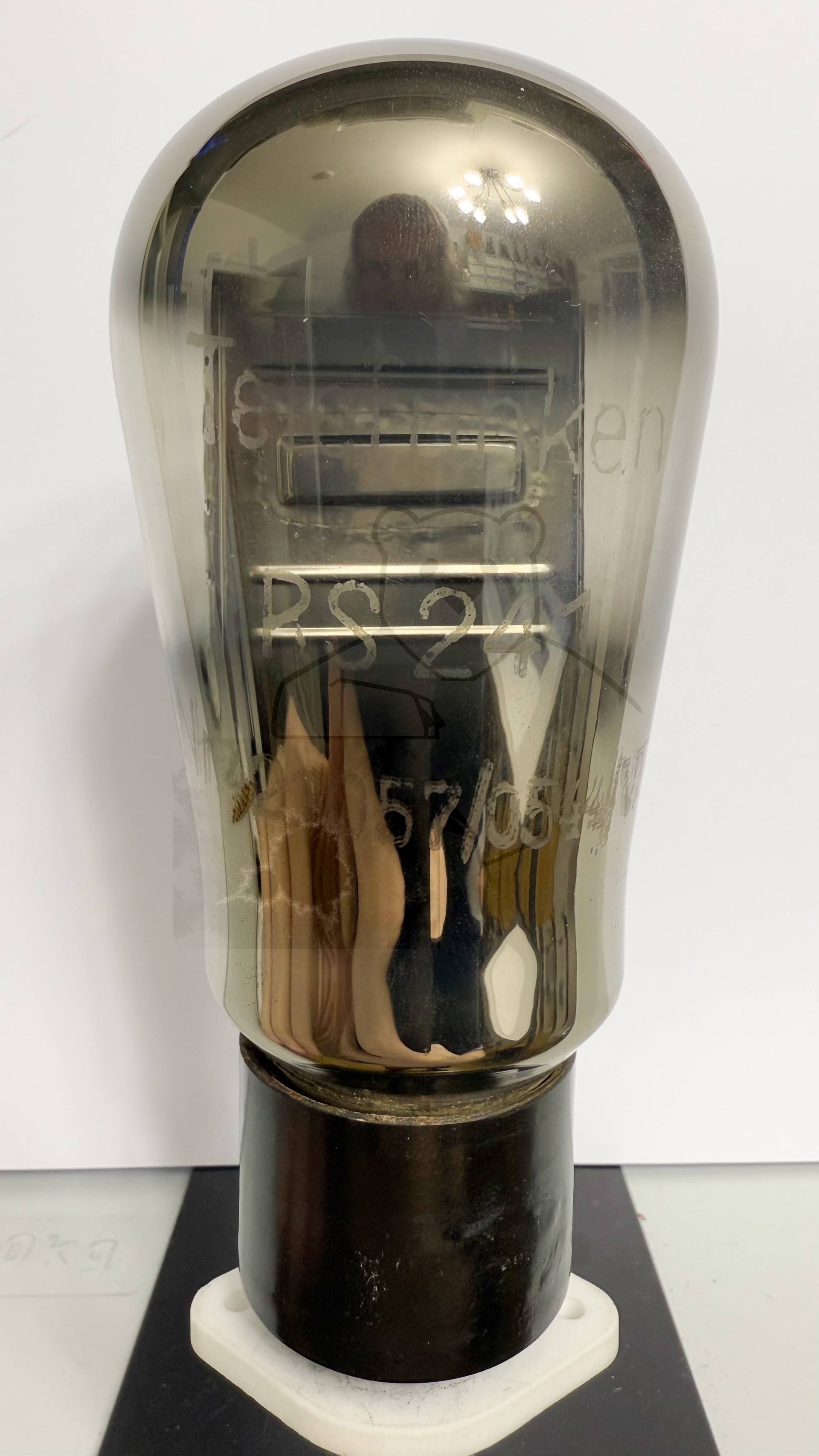

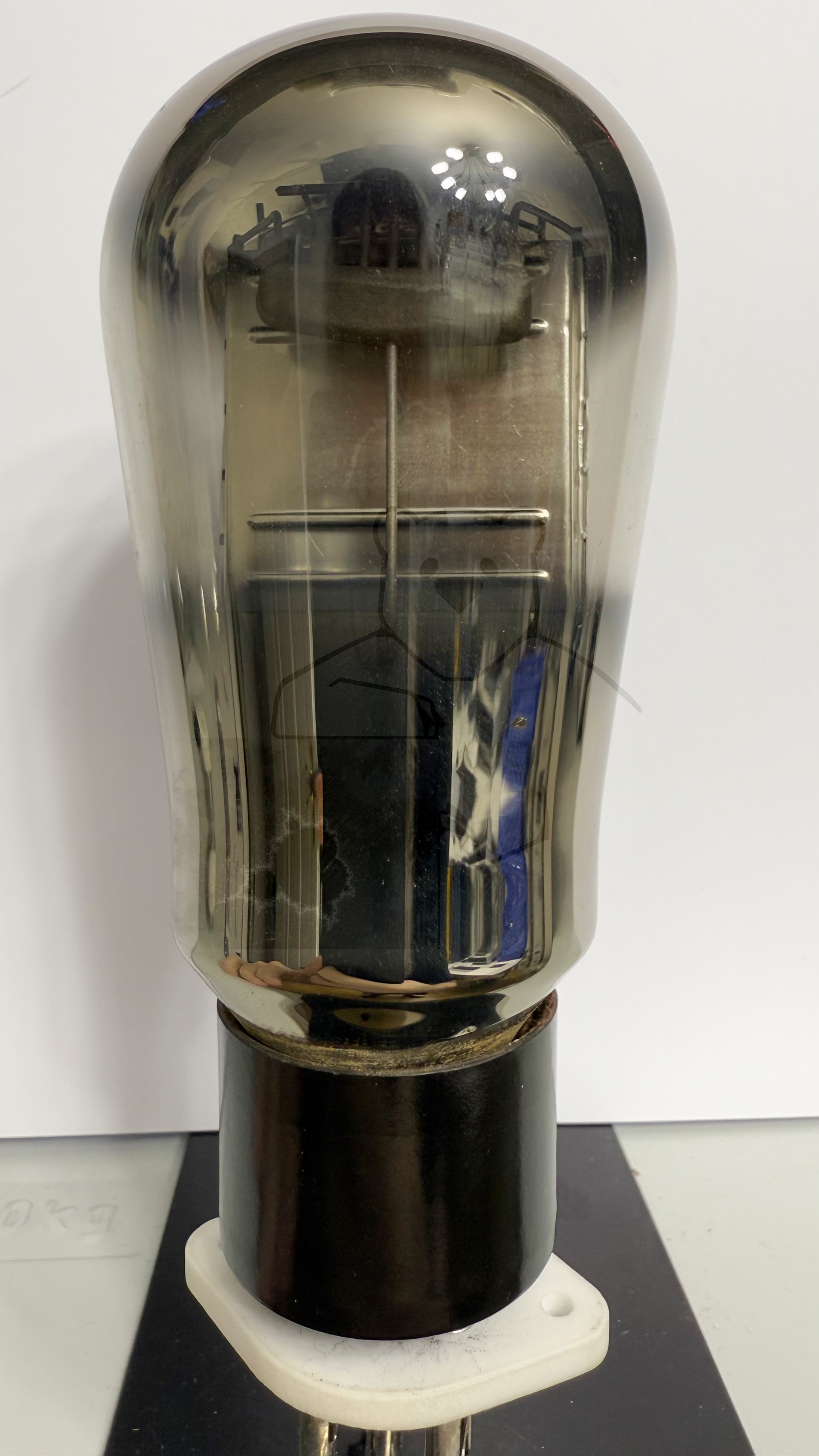

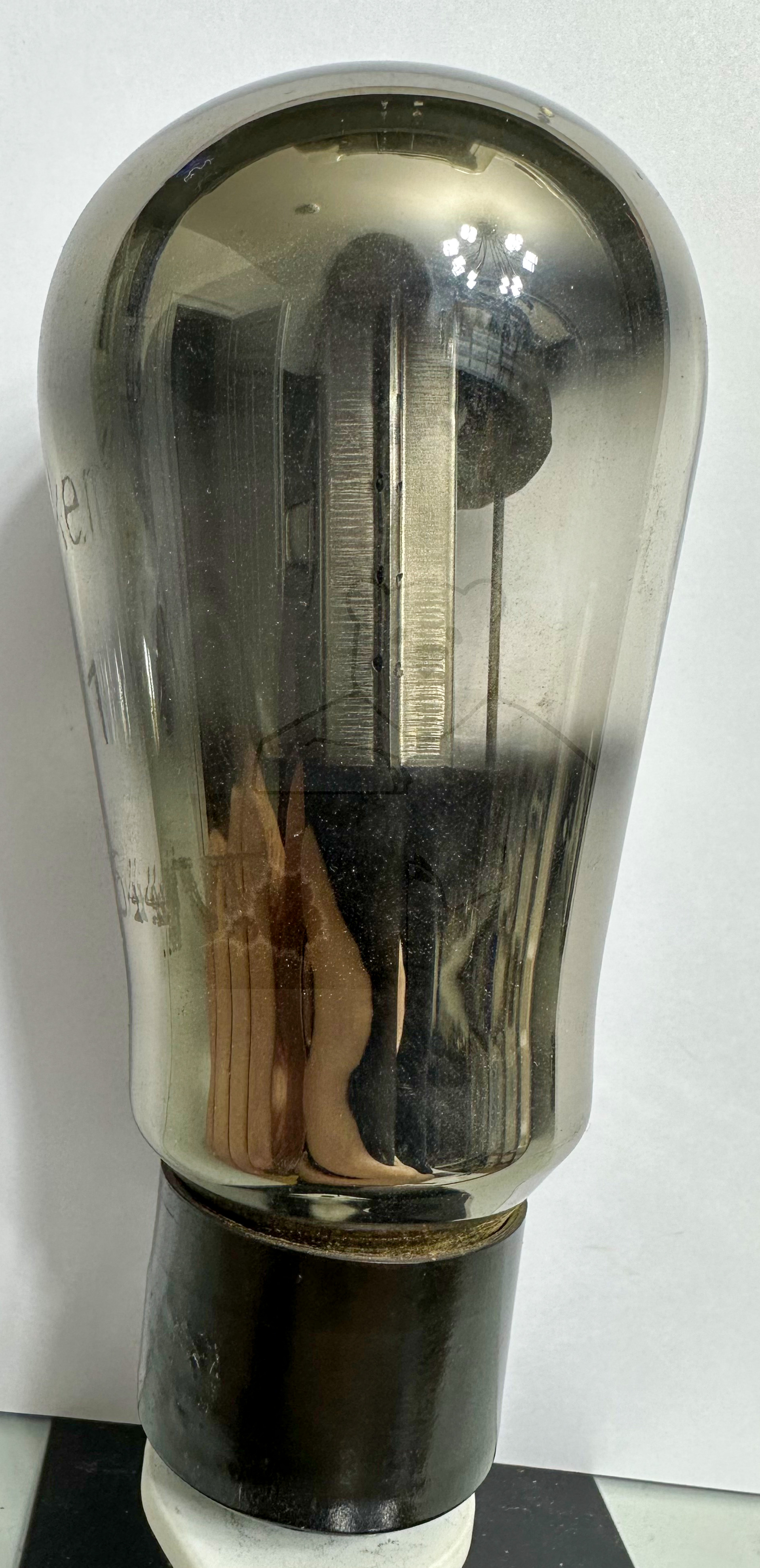

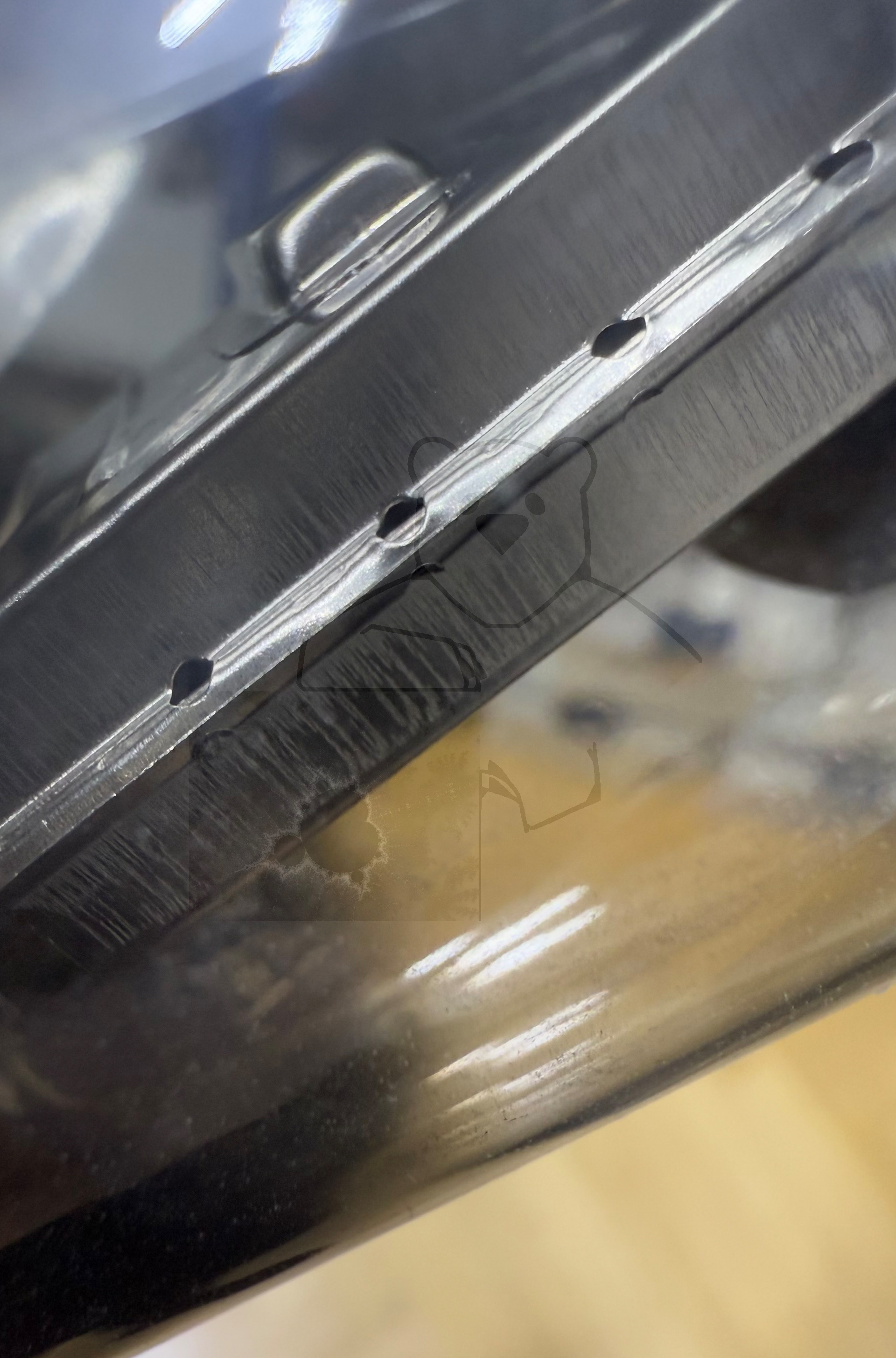

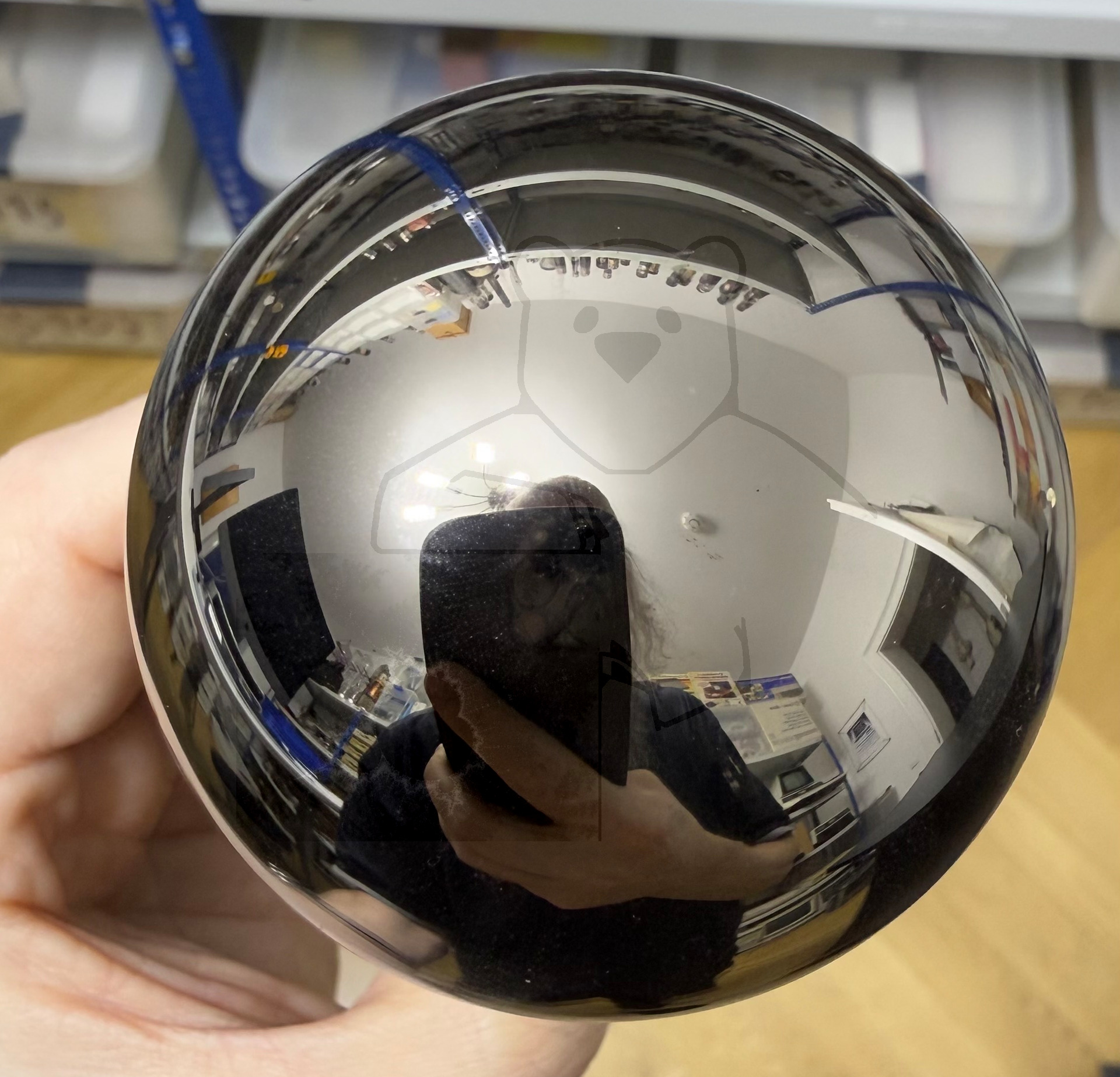

Daten und Bilder der Röhre: RS241

🔎 Beschreibung der Röhre: RS241

Name	RS241
Vergleichsname
Heizspannung (Volt)	3,8
Heizstrom (Ampère)	0,6
Art der Heizung	Direkt

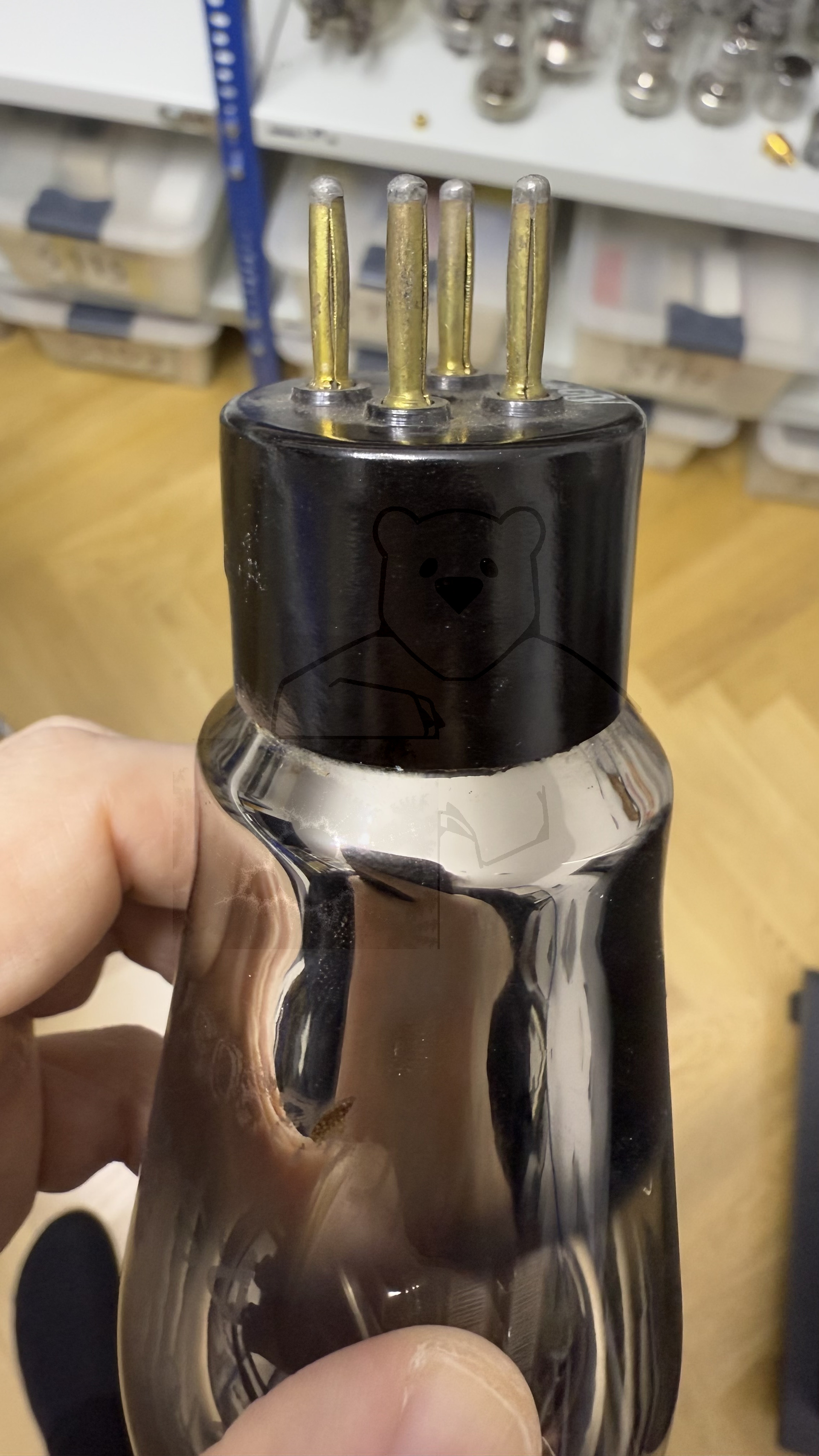

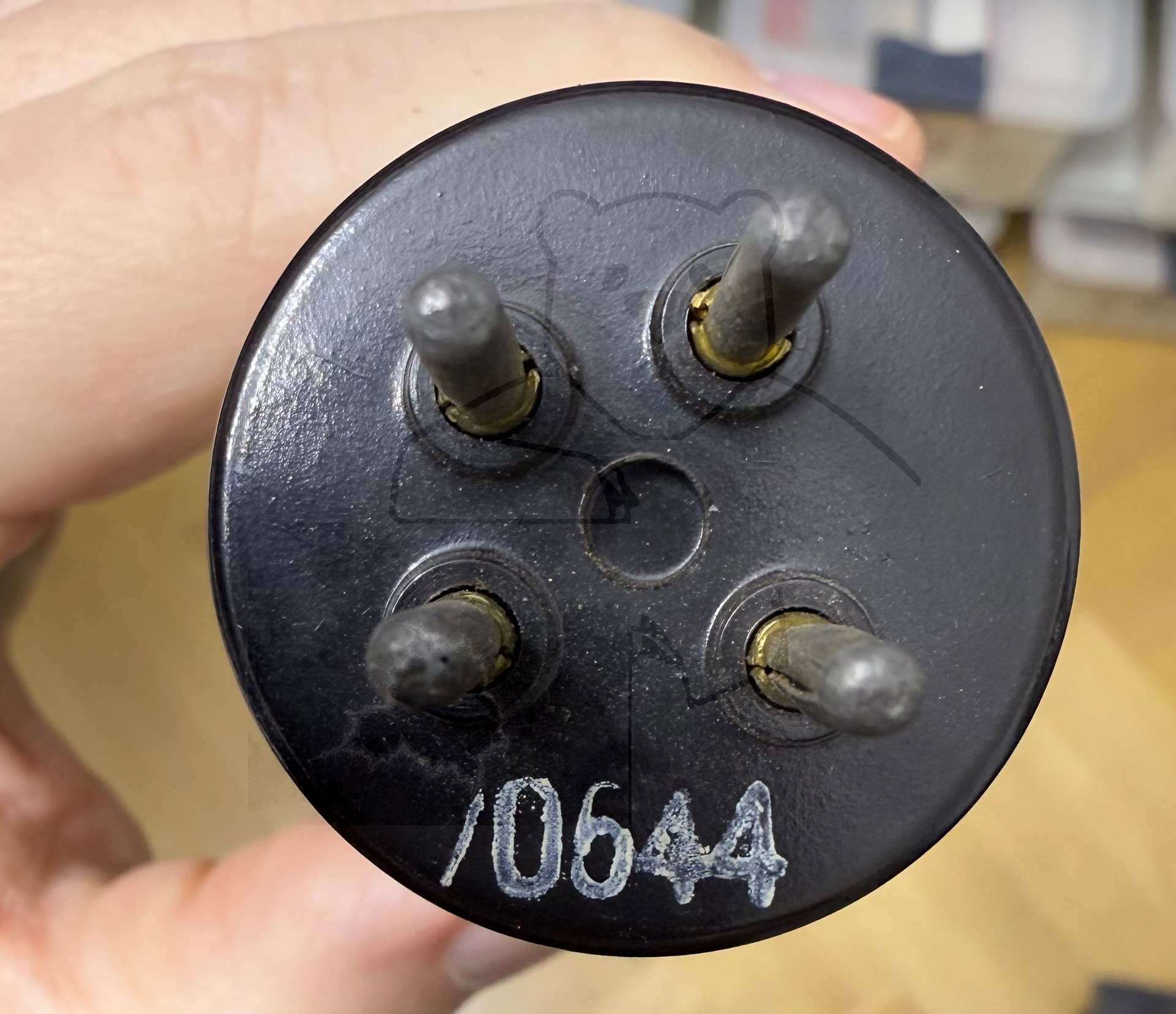

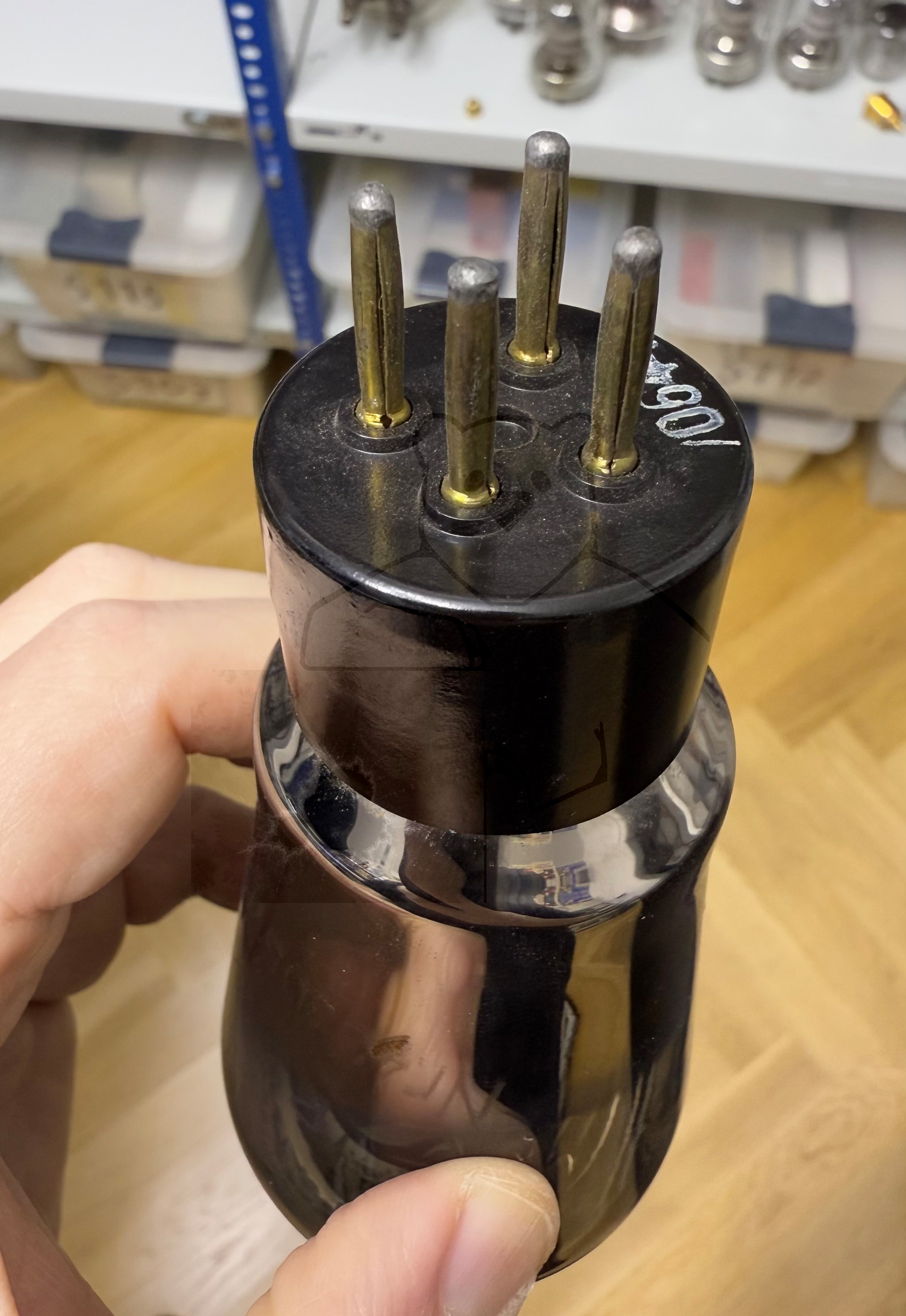

Röhren mit Sockel	→ Informationen zum Sockel: Europa, 4pol. → Liste aller Röhren mit: Europa, 4pol.
Zusätzliche Informationen
Letzte Änderung	03.06.2018 08:35:03

🔎 Beschreibung der Systeme für die Röhre: RS241

	System 1
Kathode	1
Gitter 1	4
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 3
Abschirmung
Funktion	→ Senderoehre, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der RS241

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: RS241
Datenblatt RS241 Telefunken [www.tubedata.info].pdf (326 kB)
Pruefkarte RS241 - Neuberger RPM370 Roehrenmessgeraet.pdf (192 kB)
Pruefkarte RS241 AS241 - Funke W19 Roehrenpruefer.pdf (153 kB)
