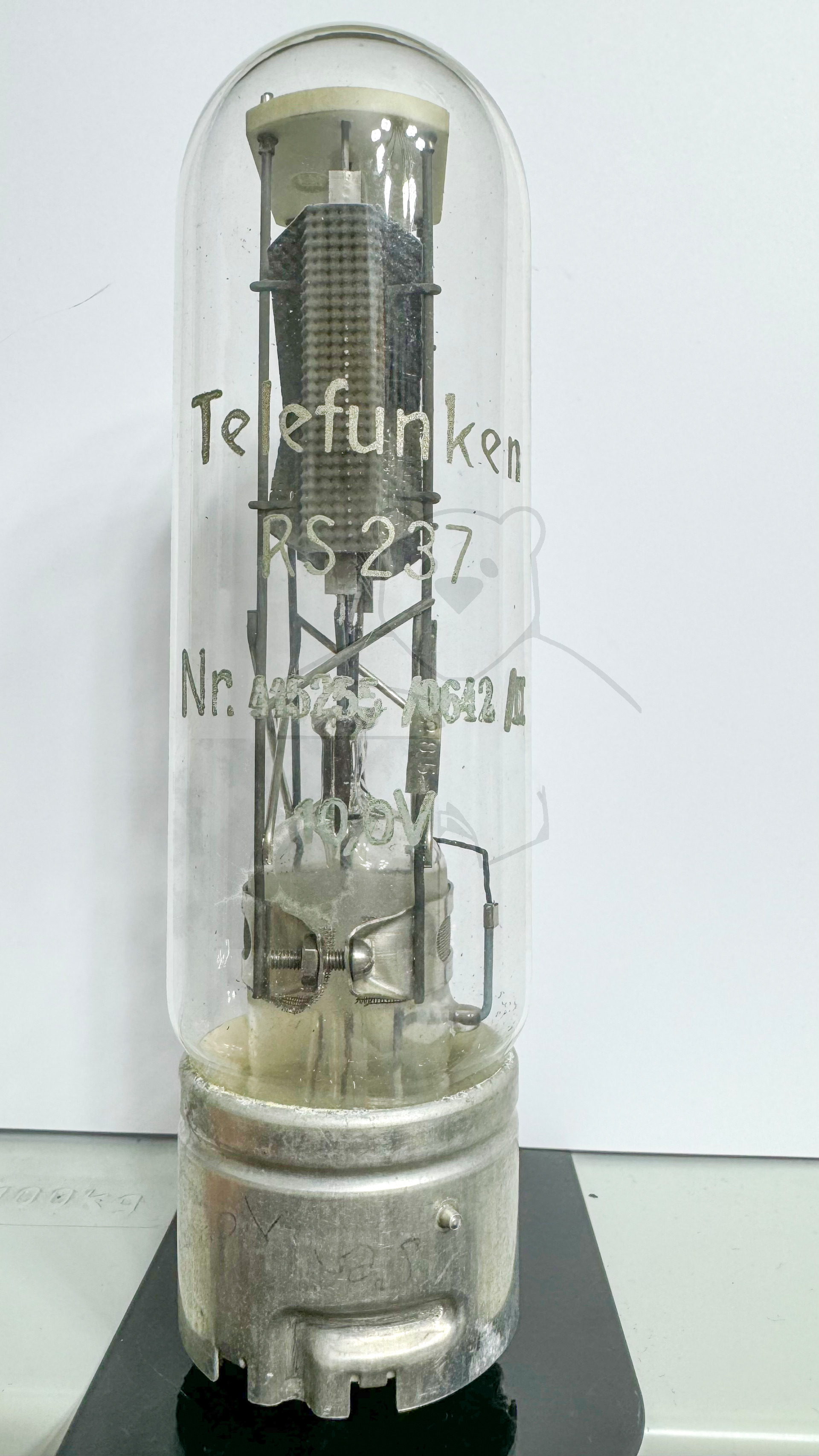

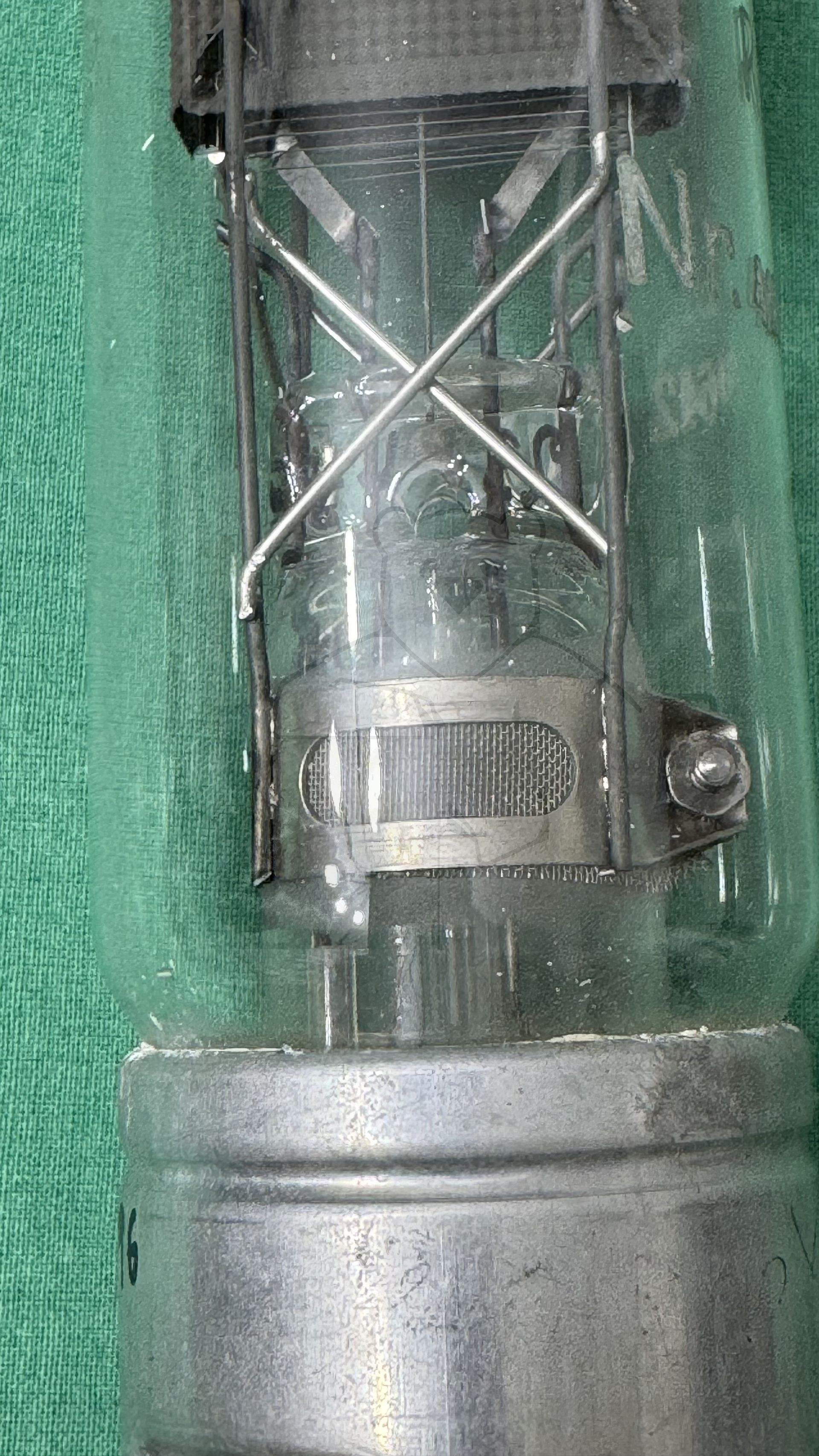

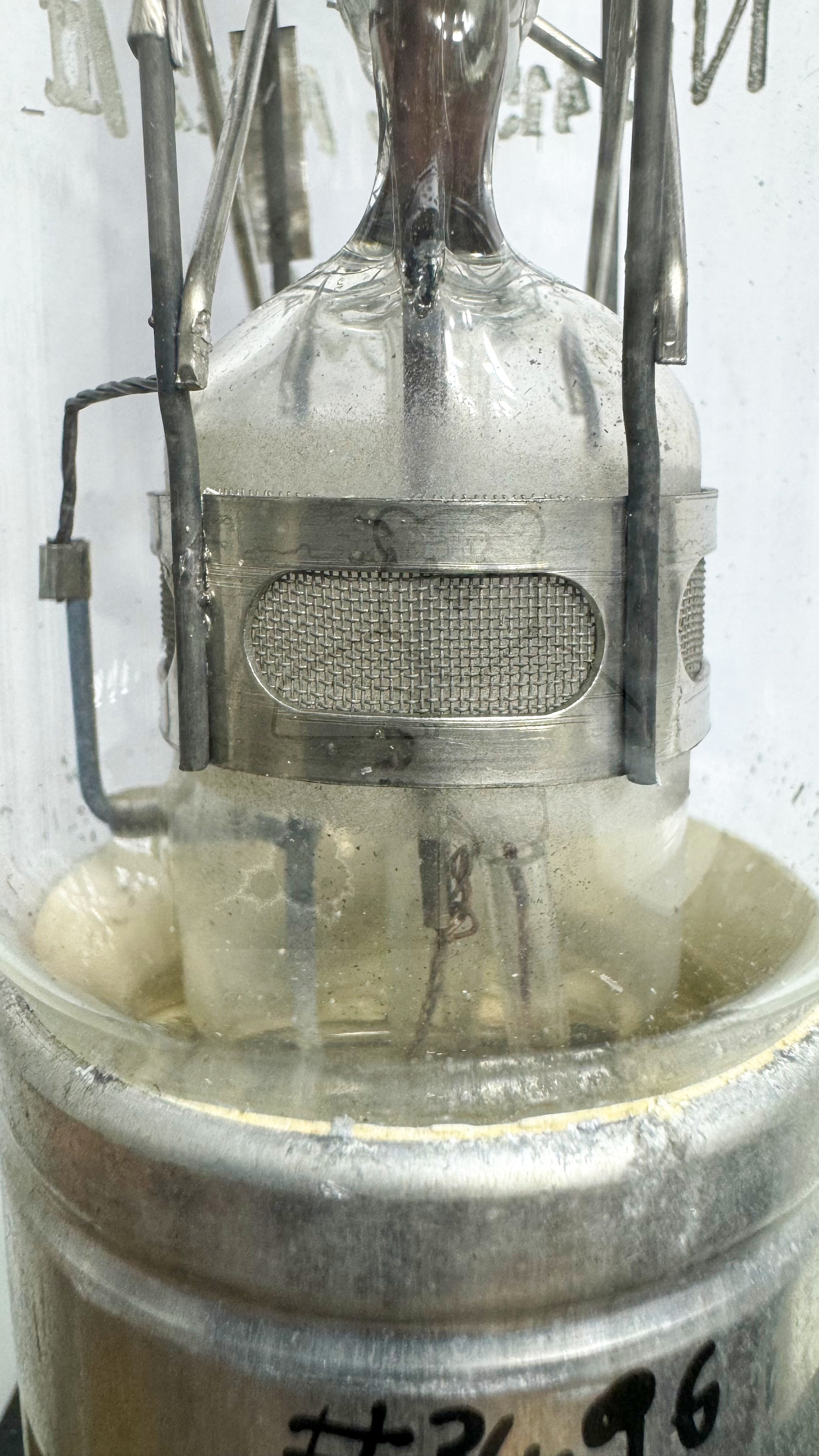

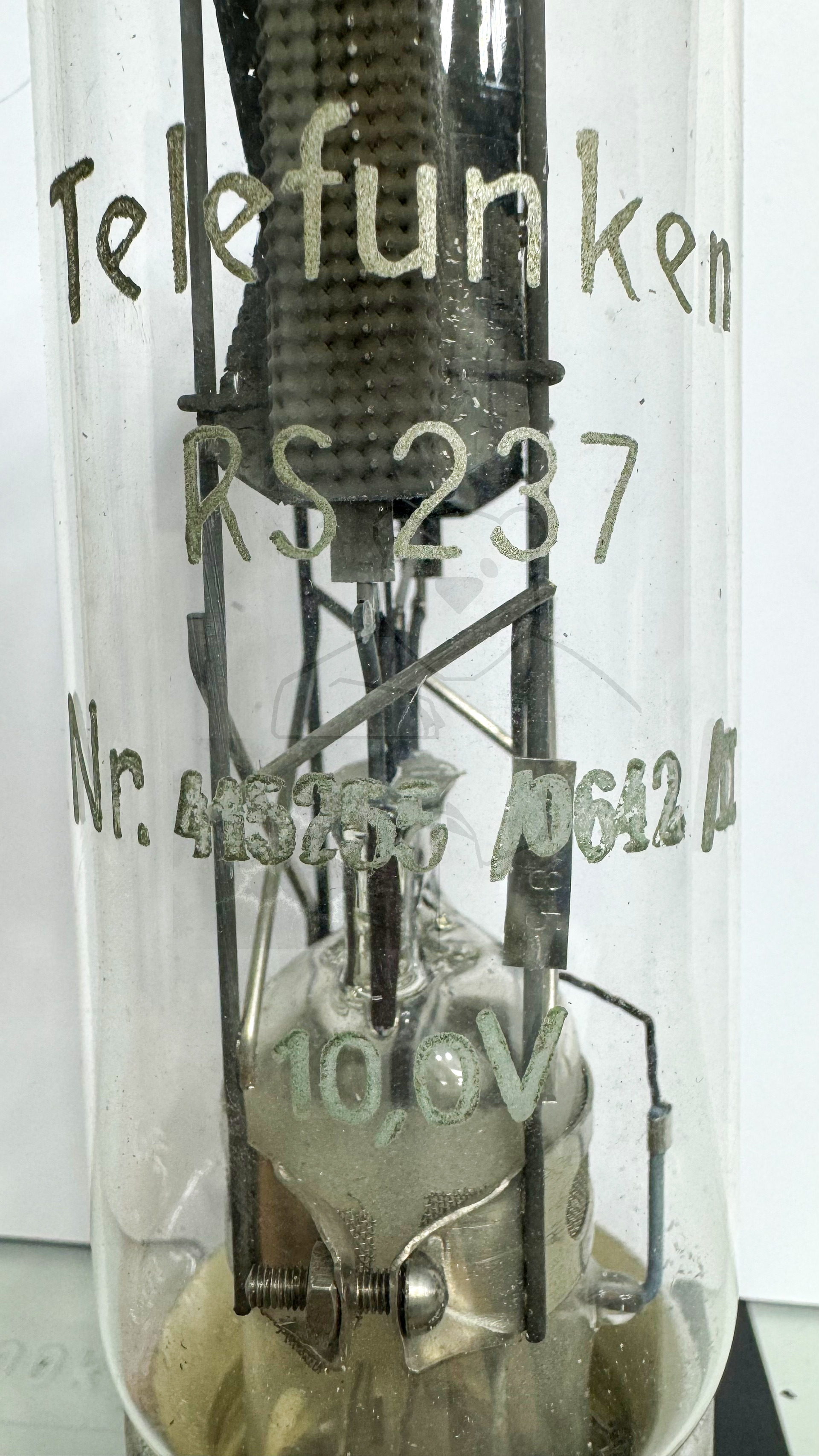

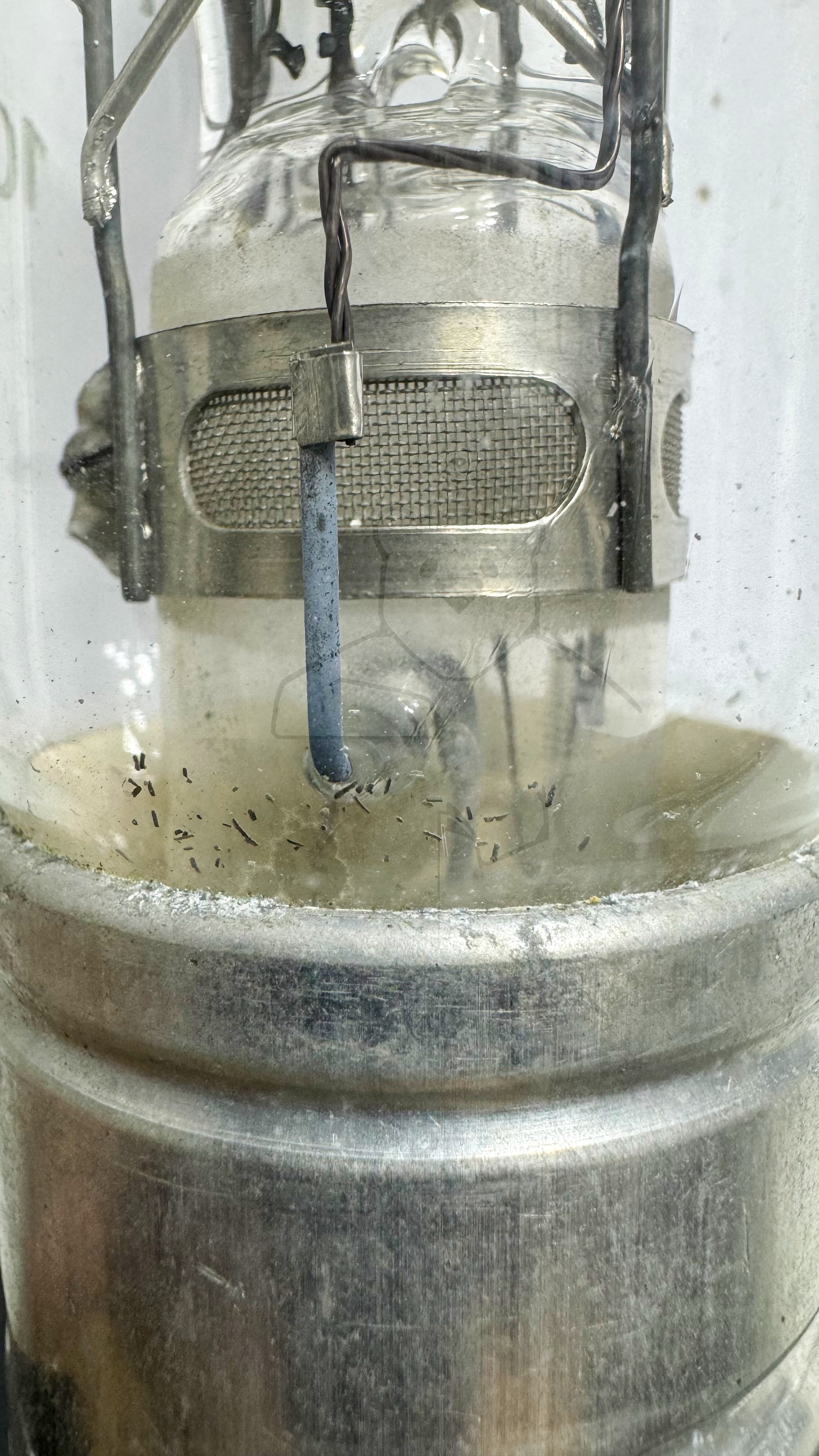

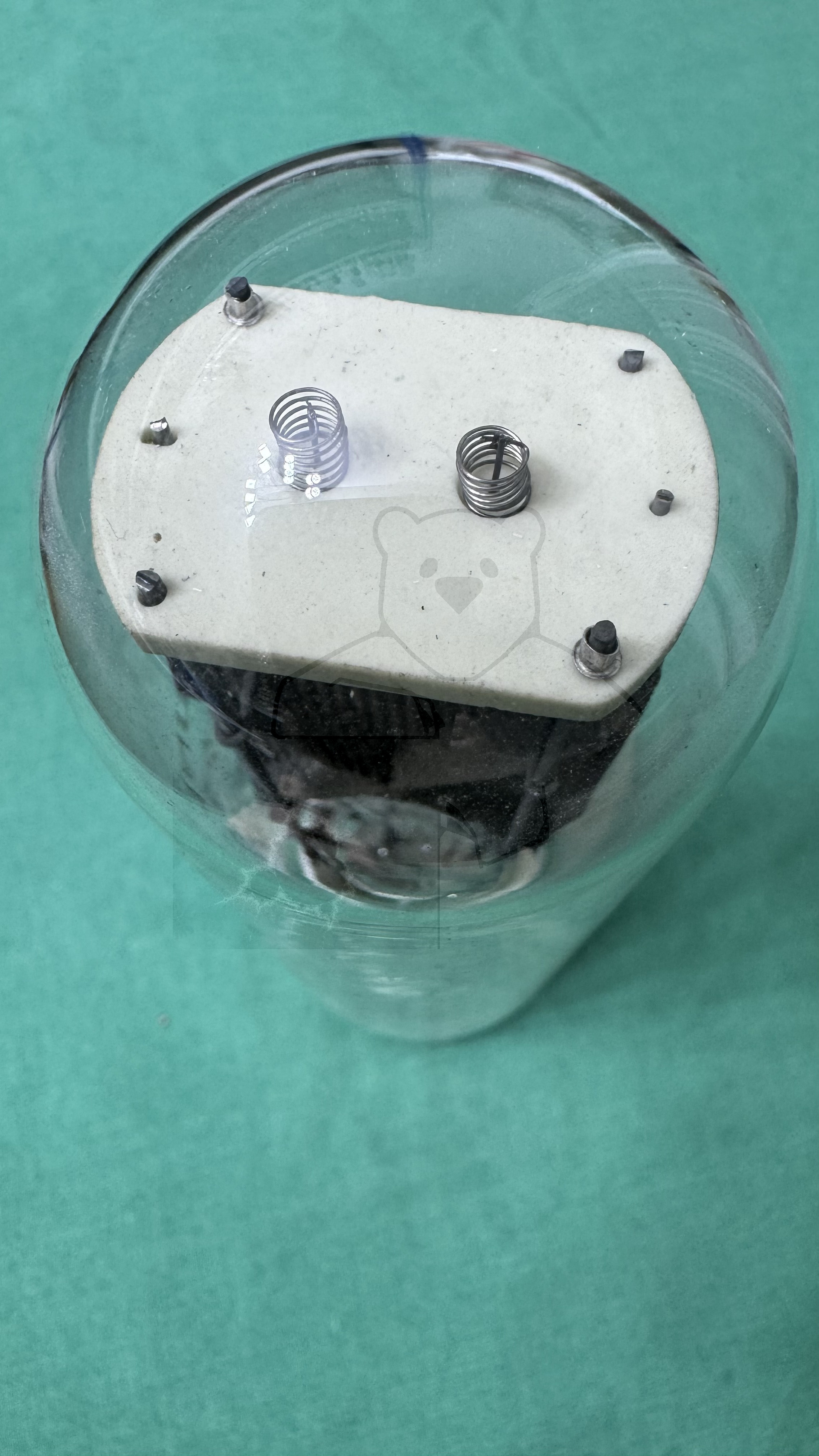

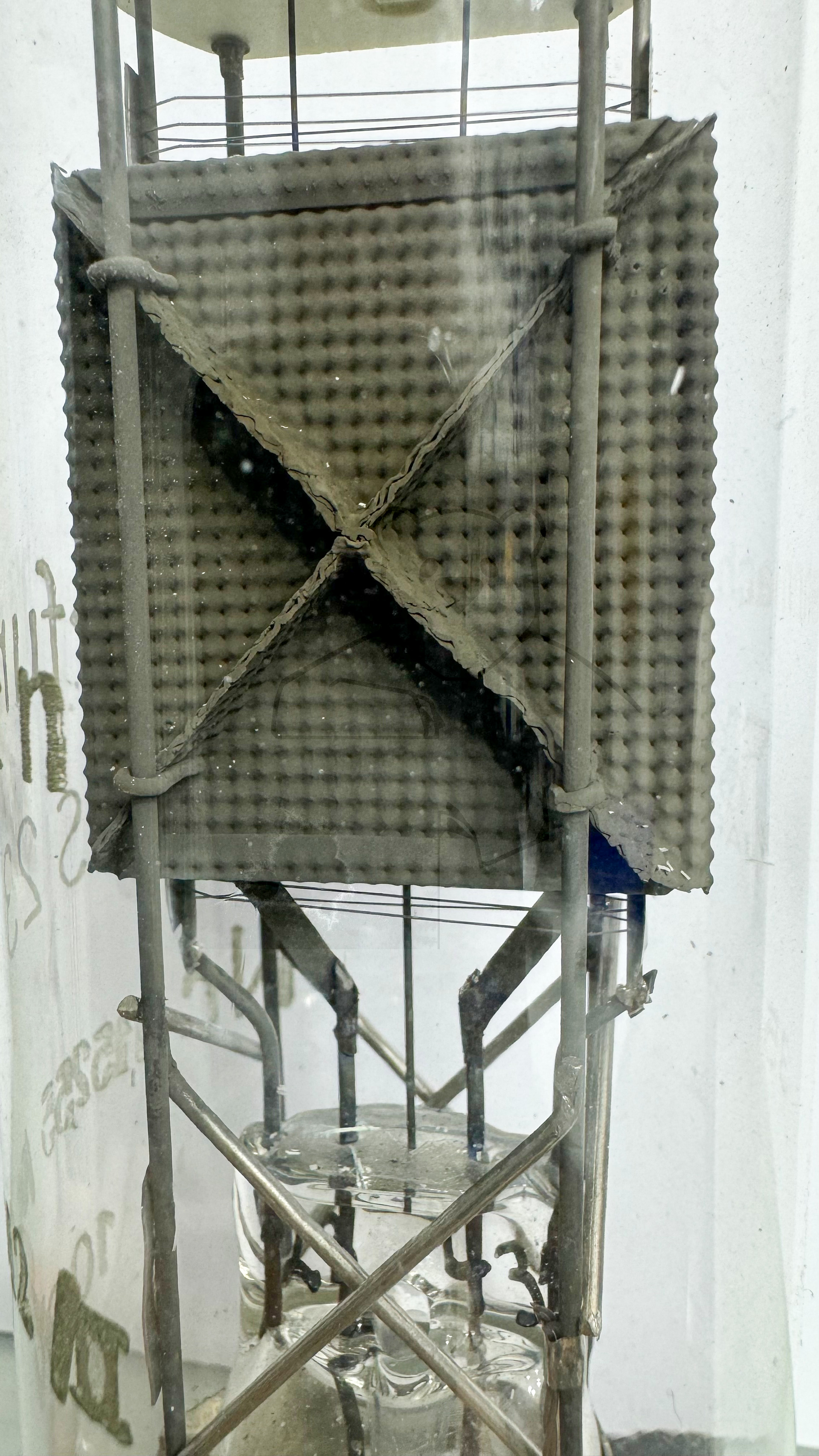

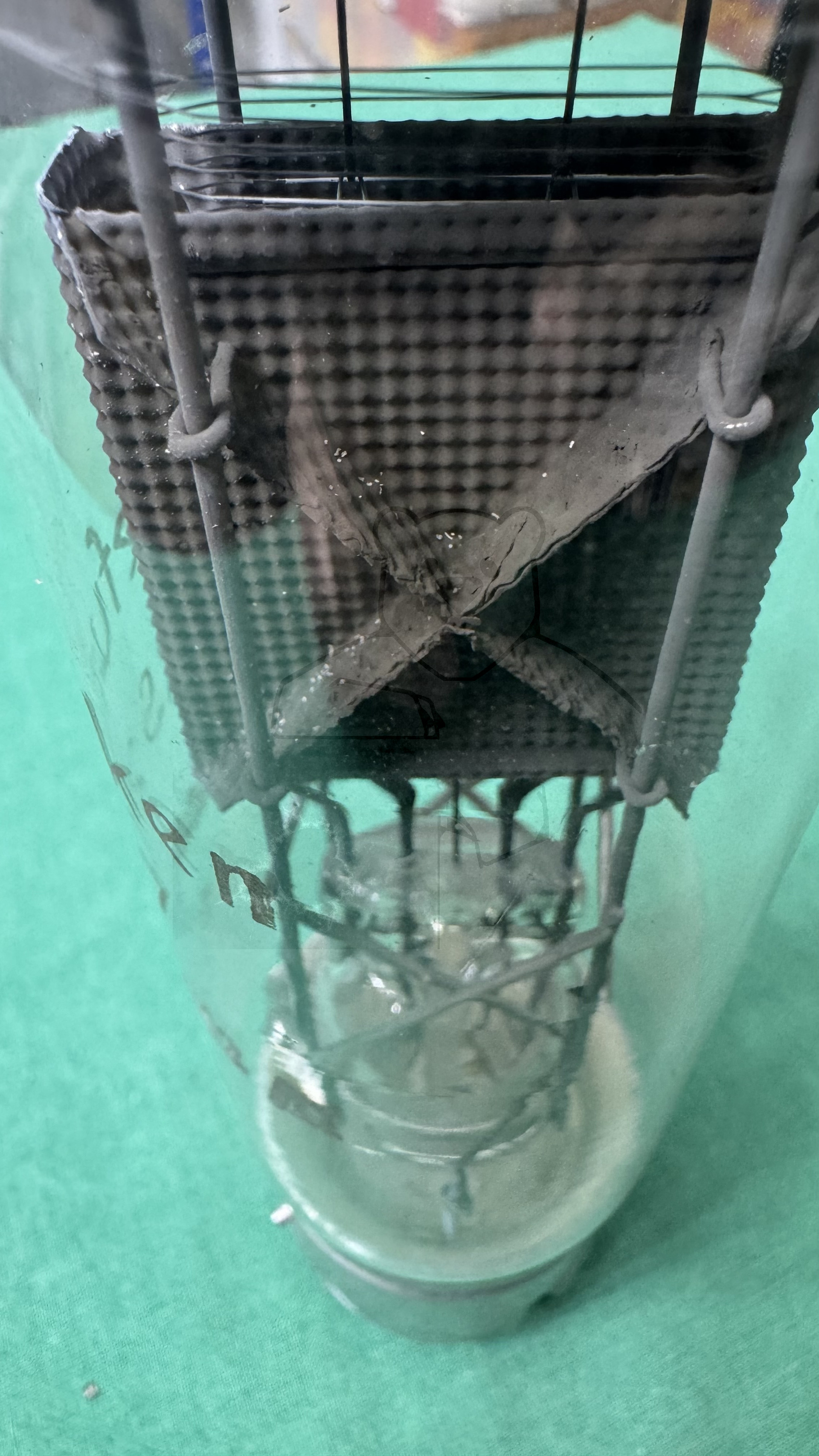

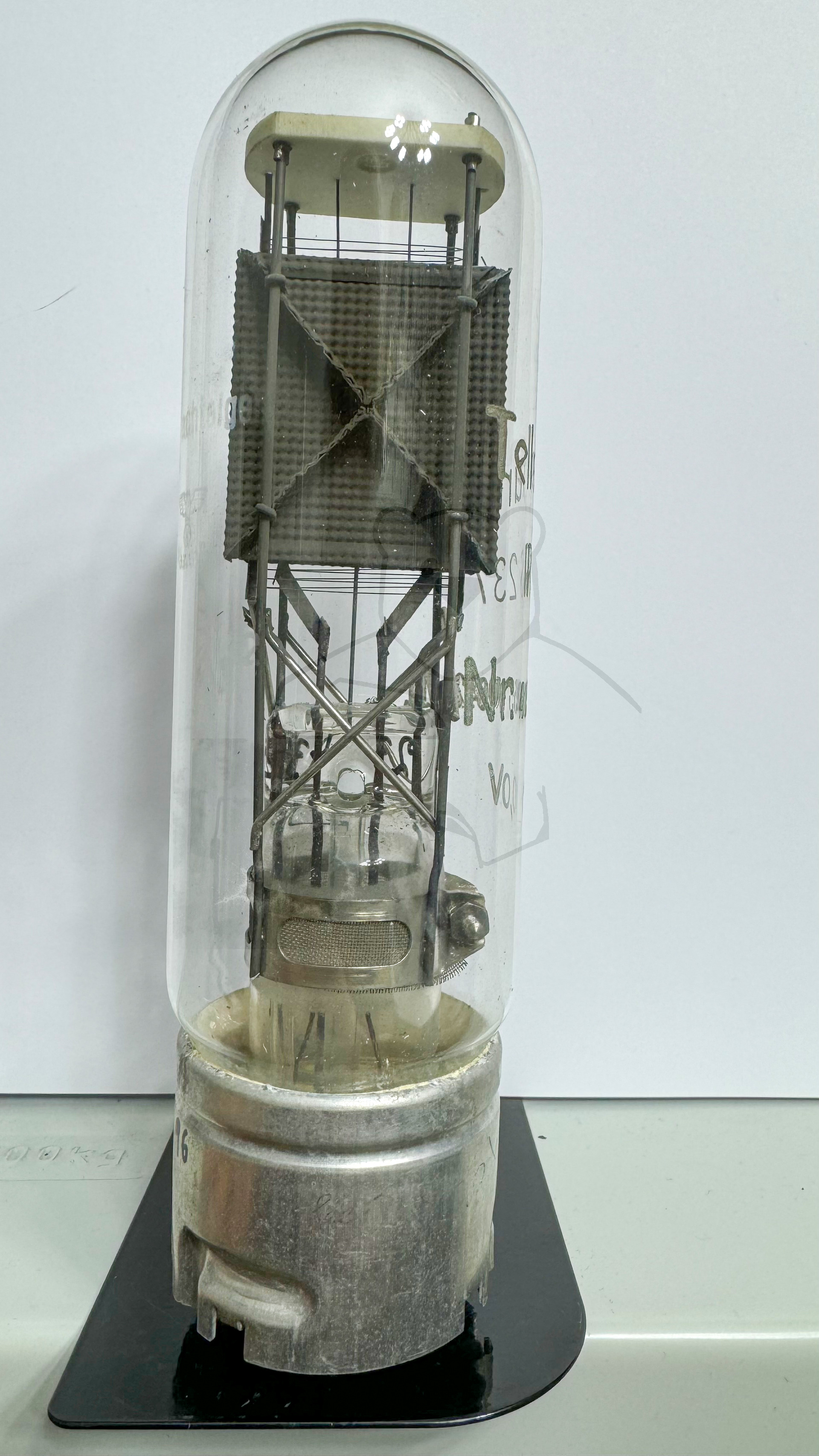

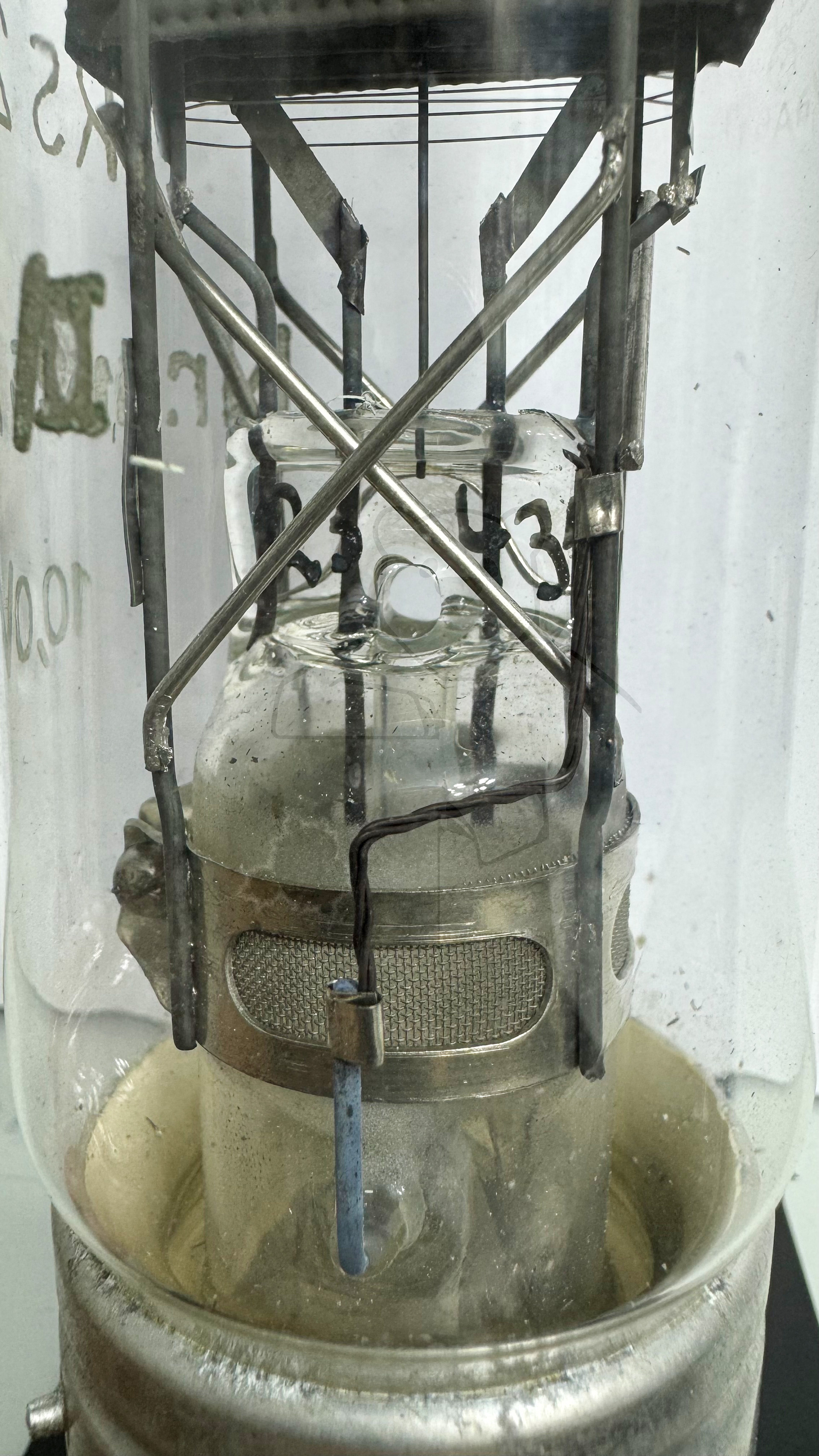

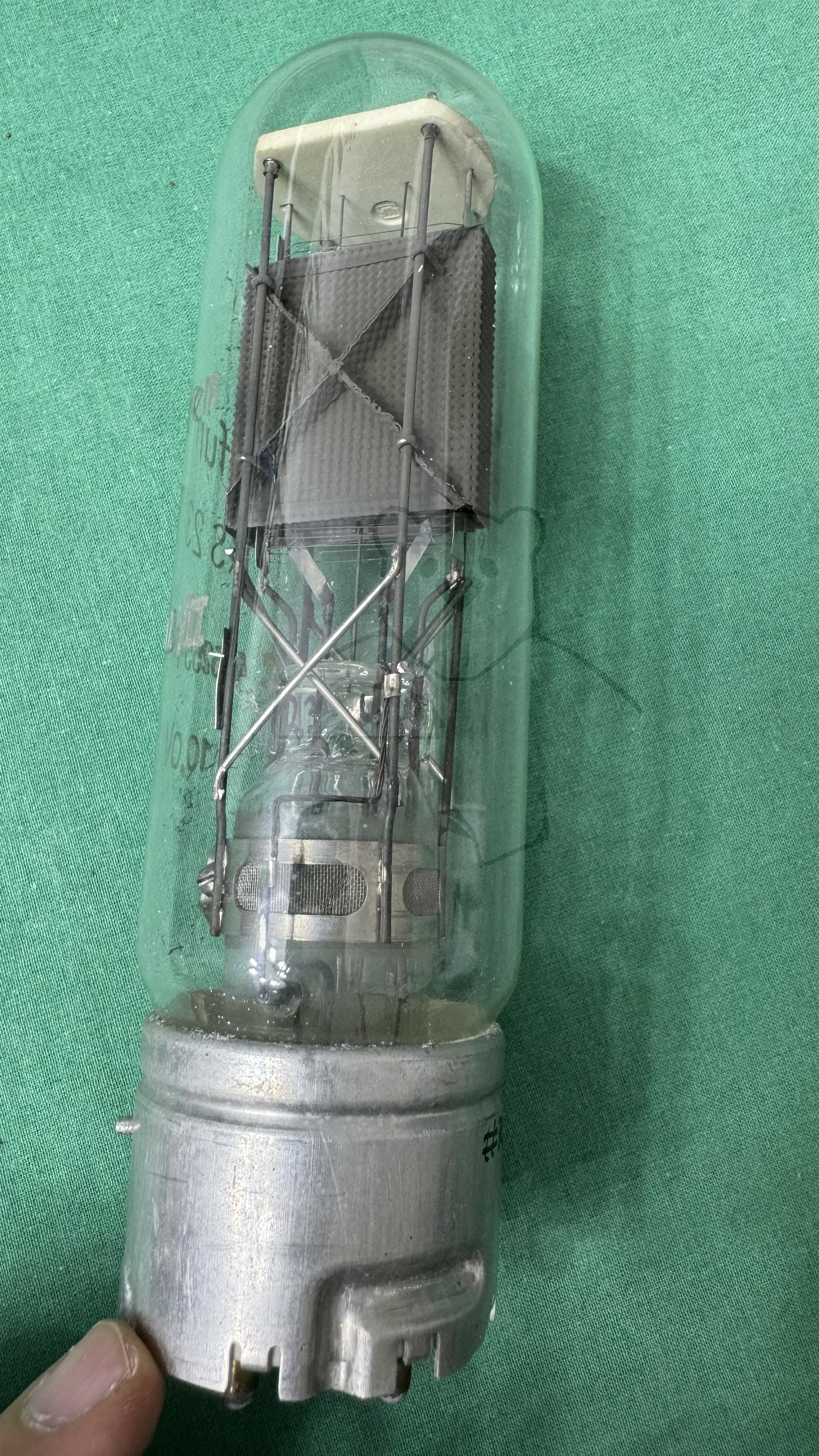

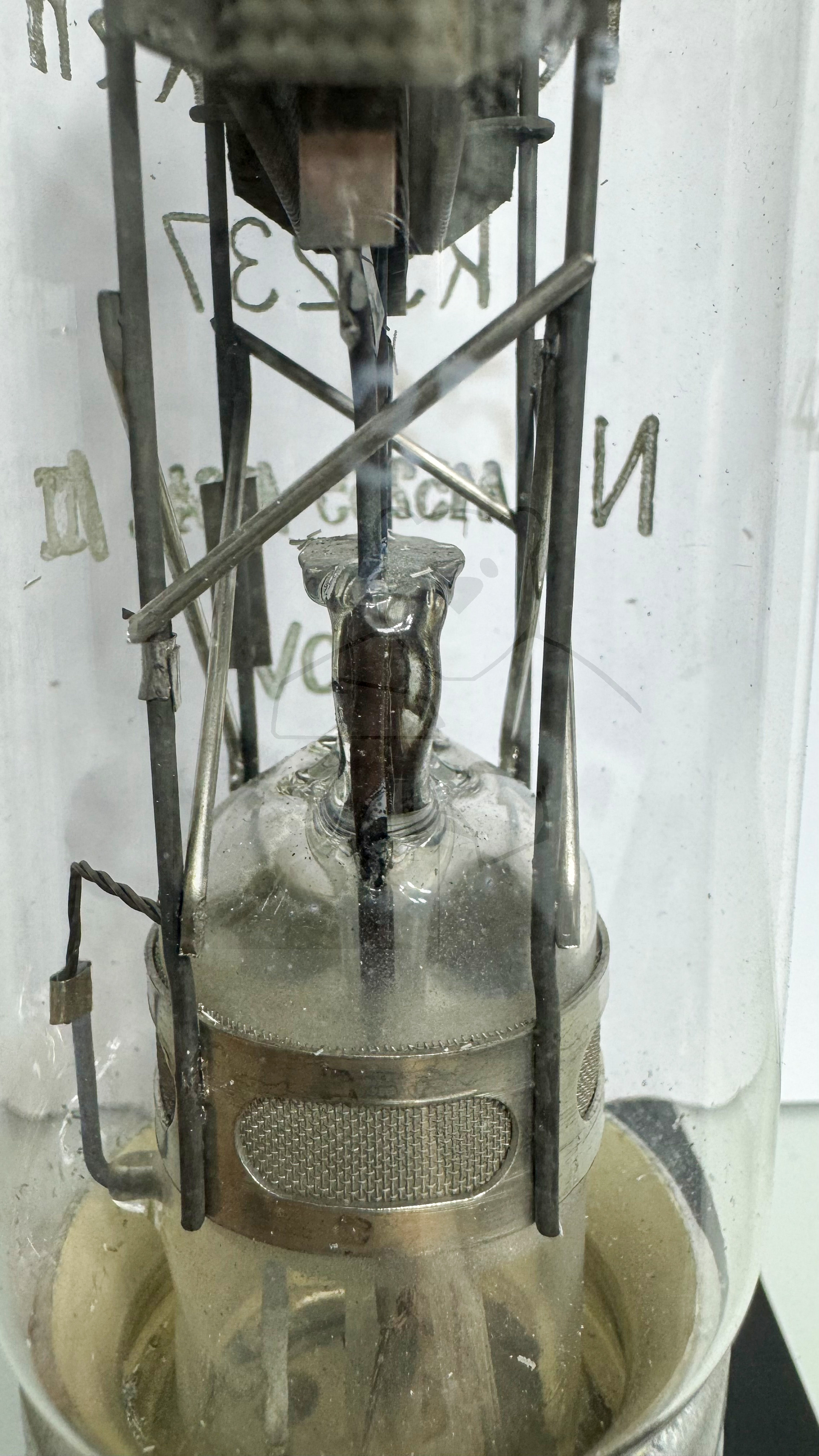

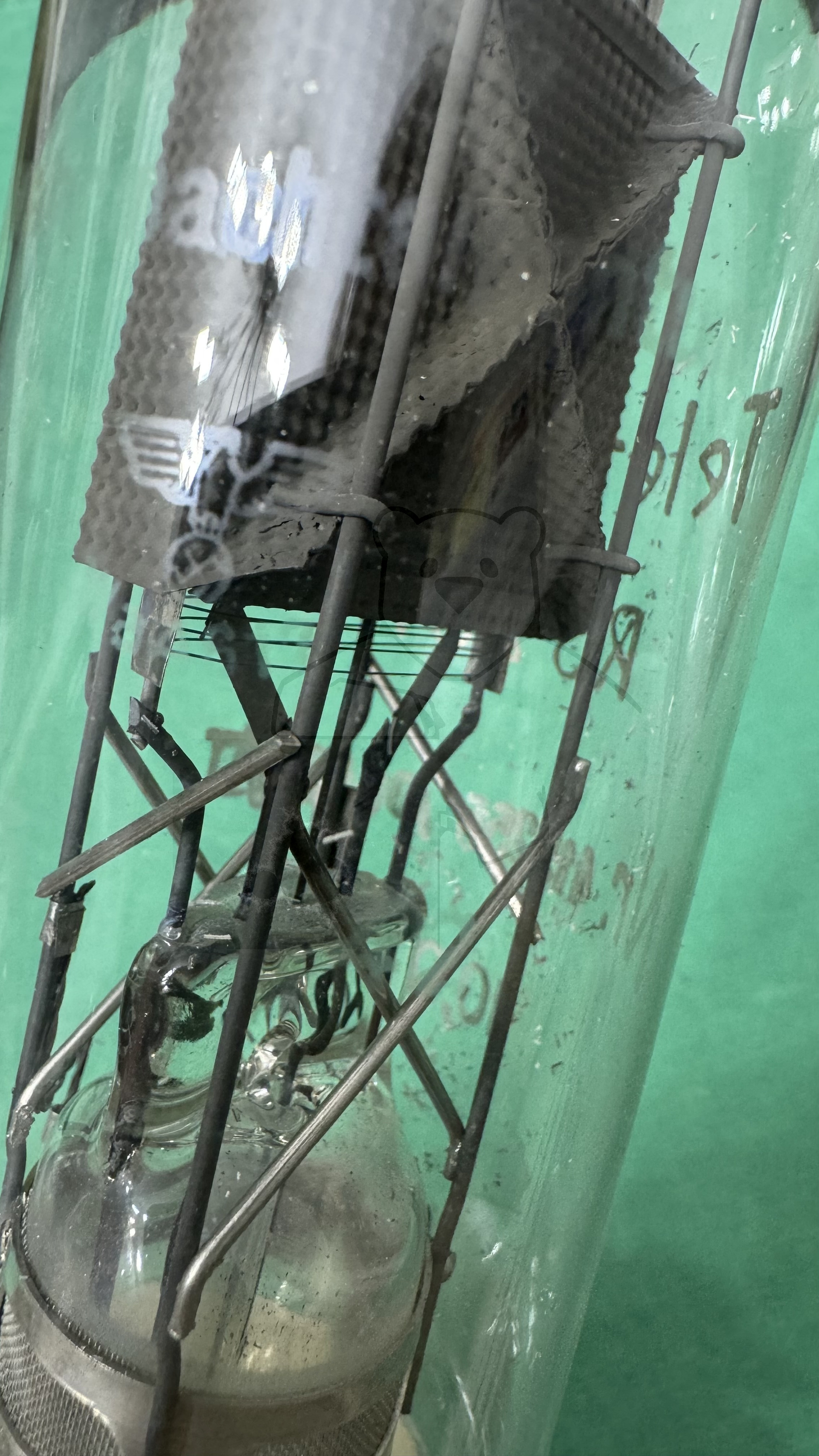

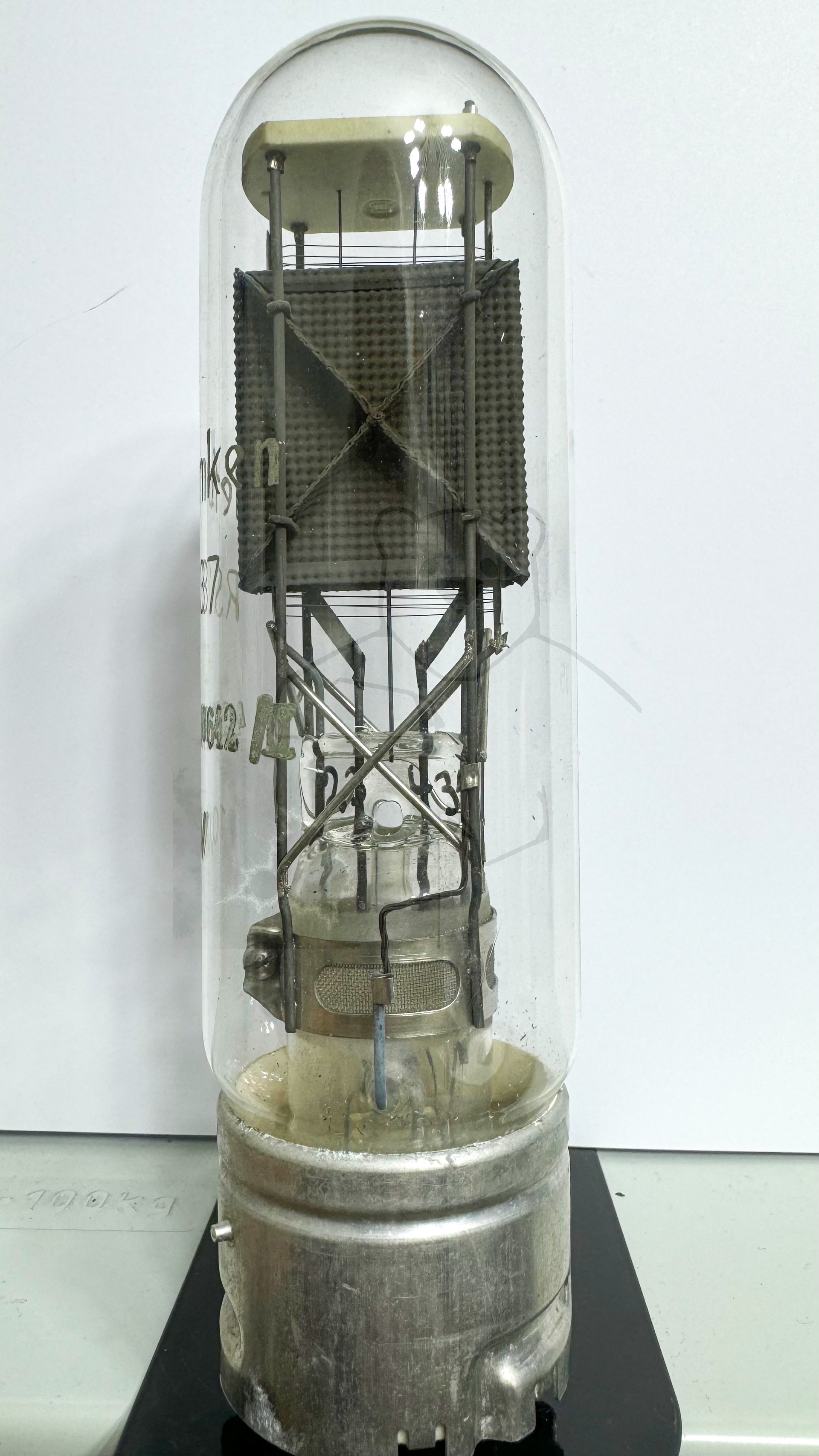

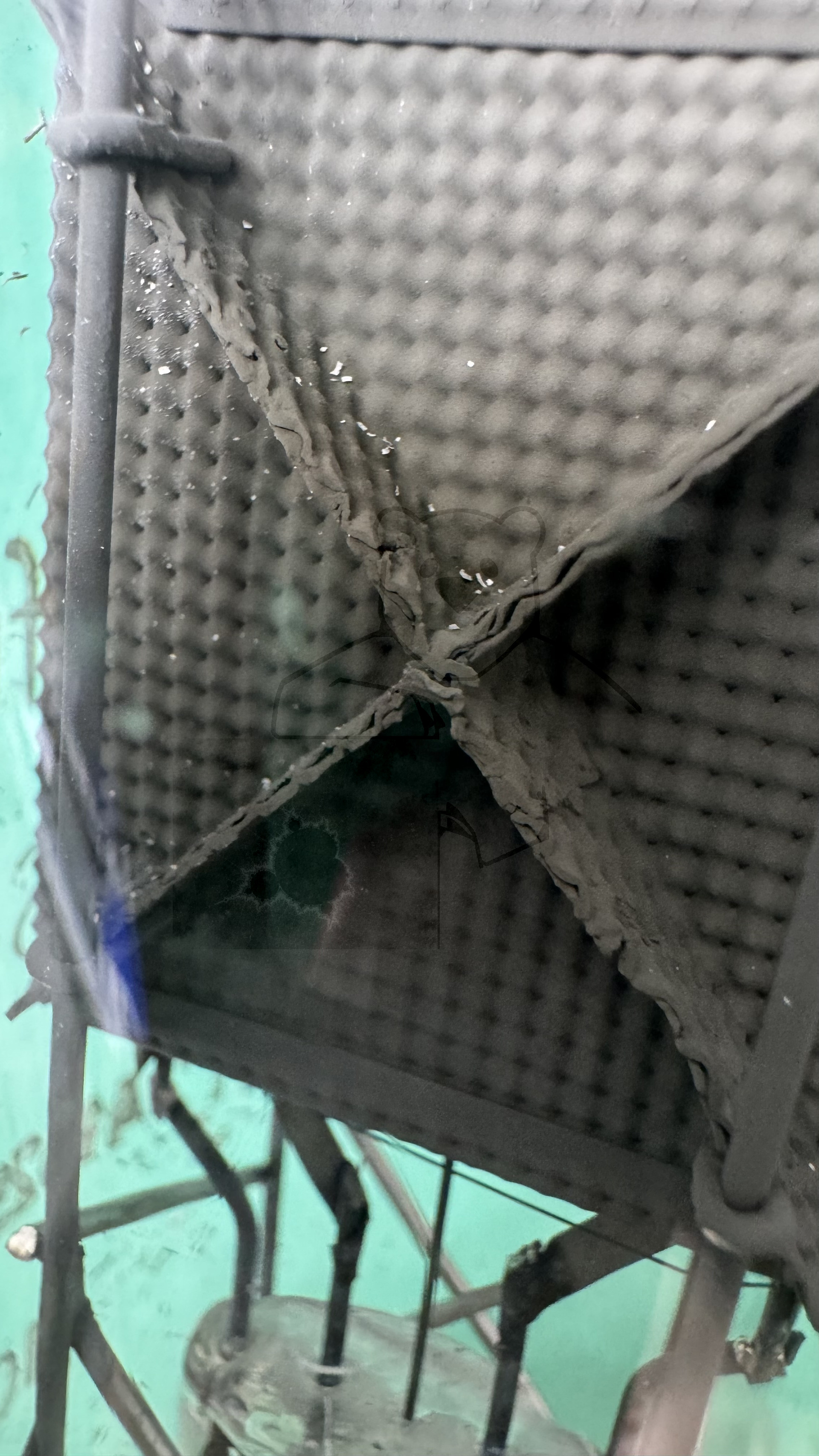

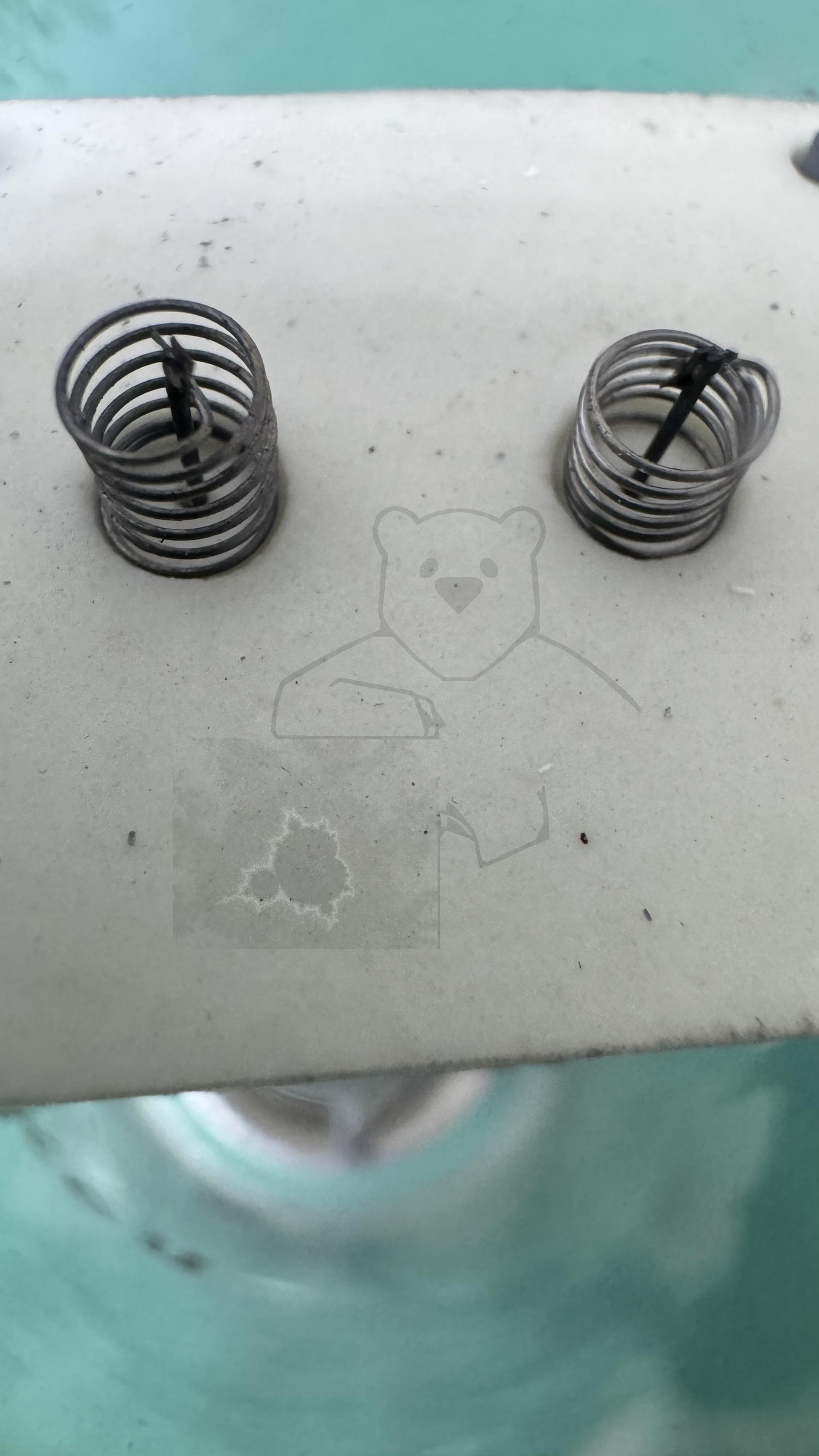

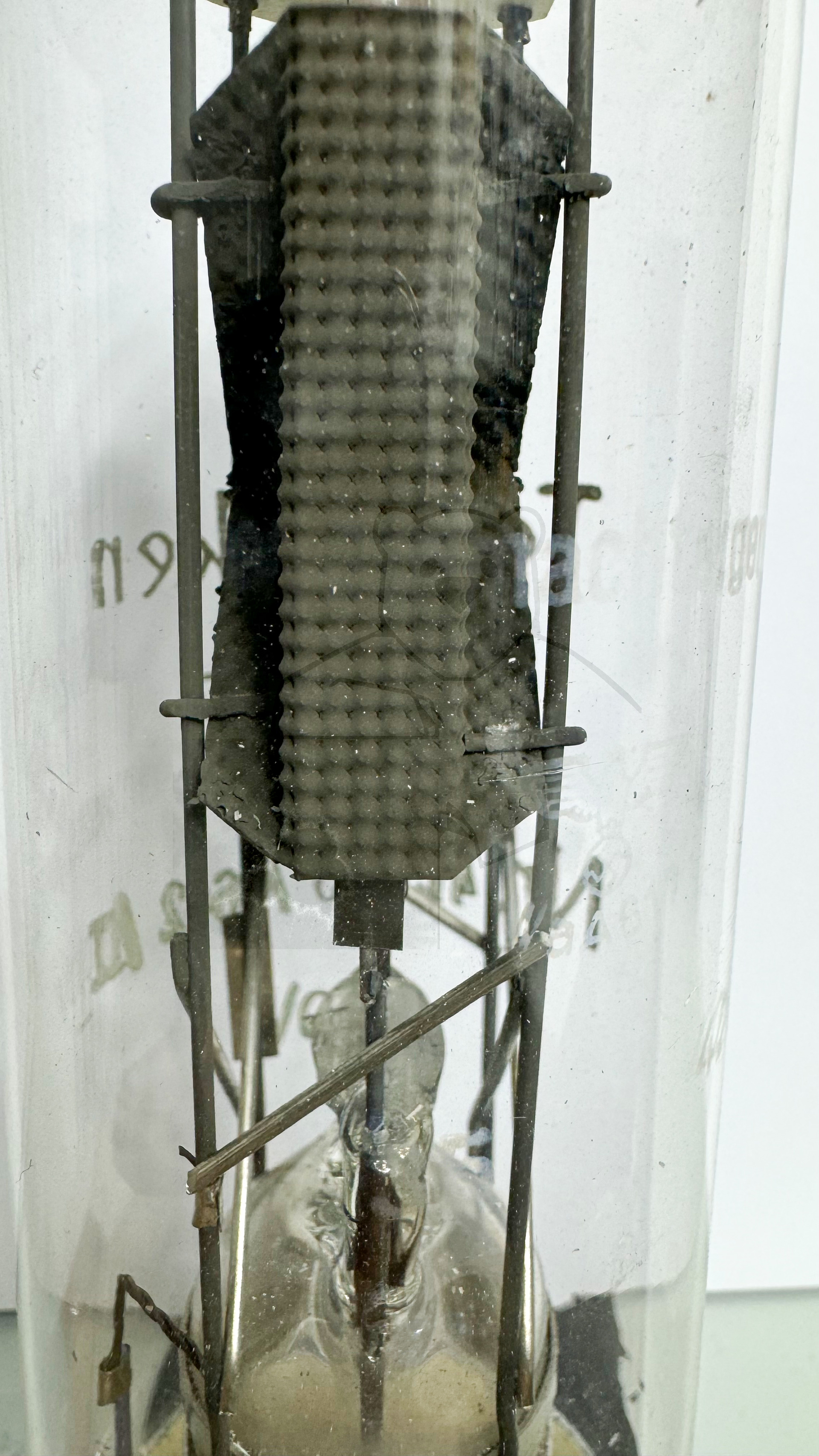

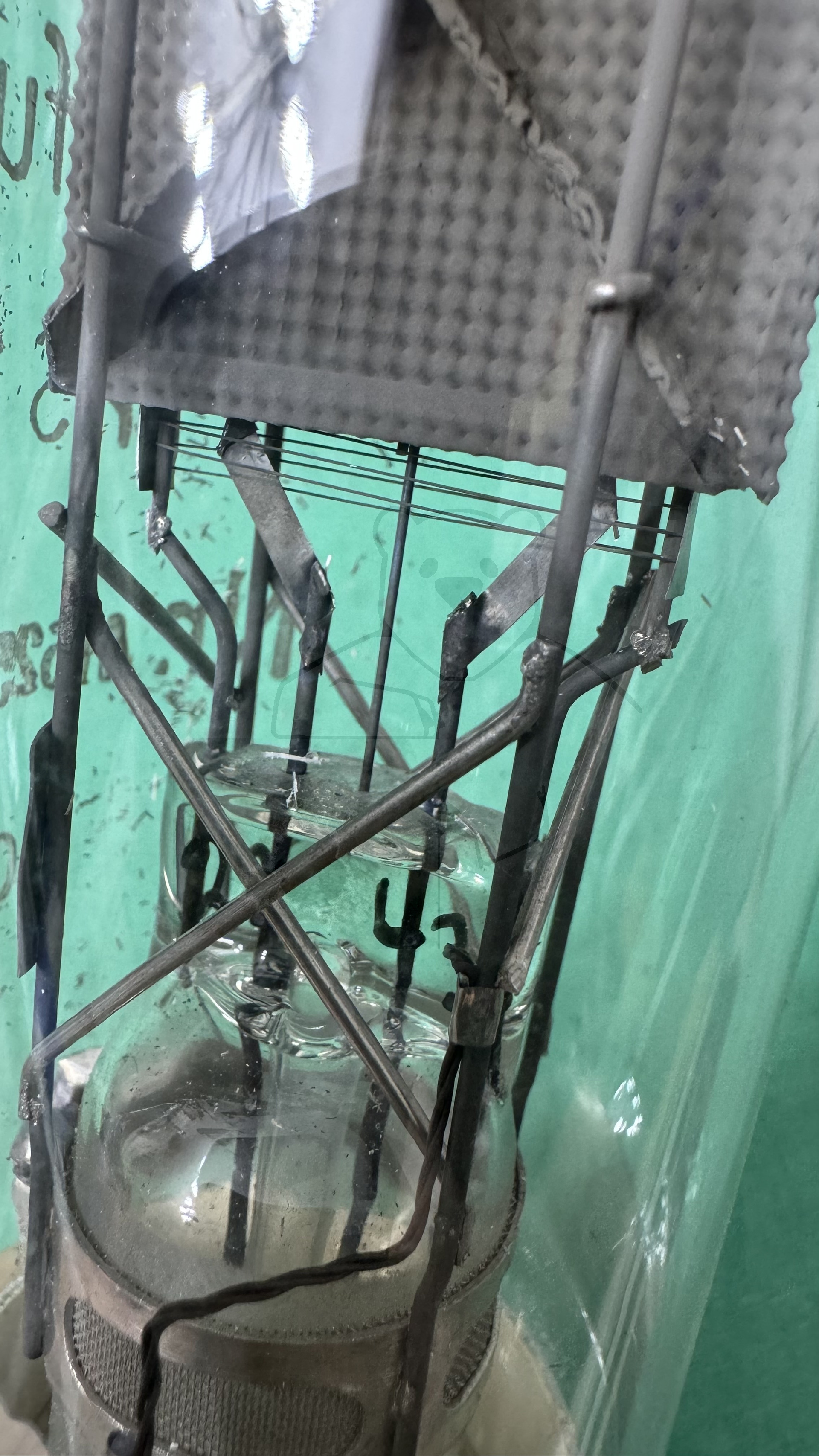

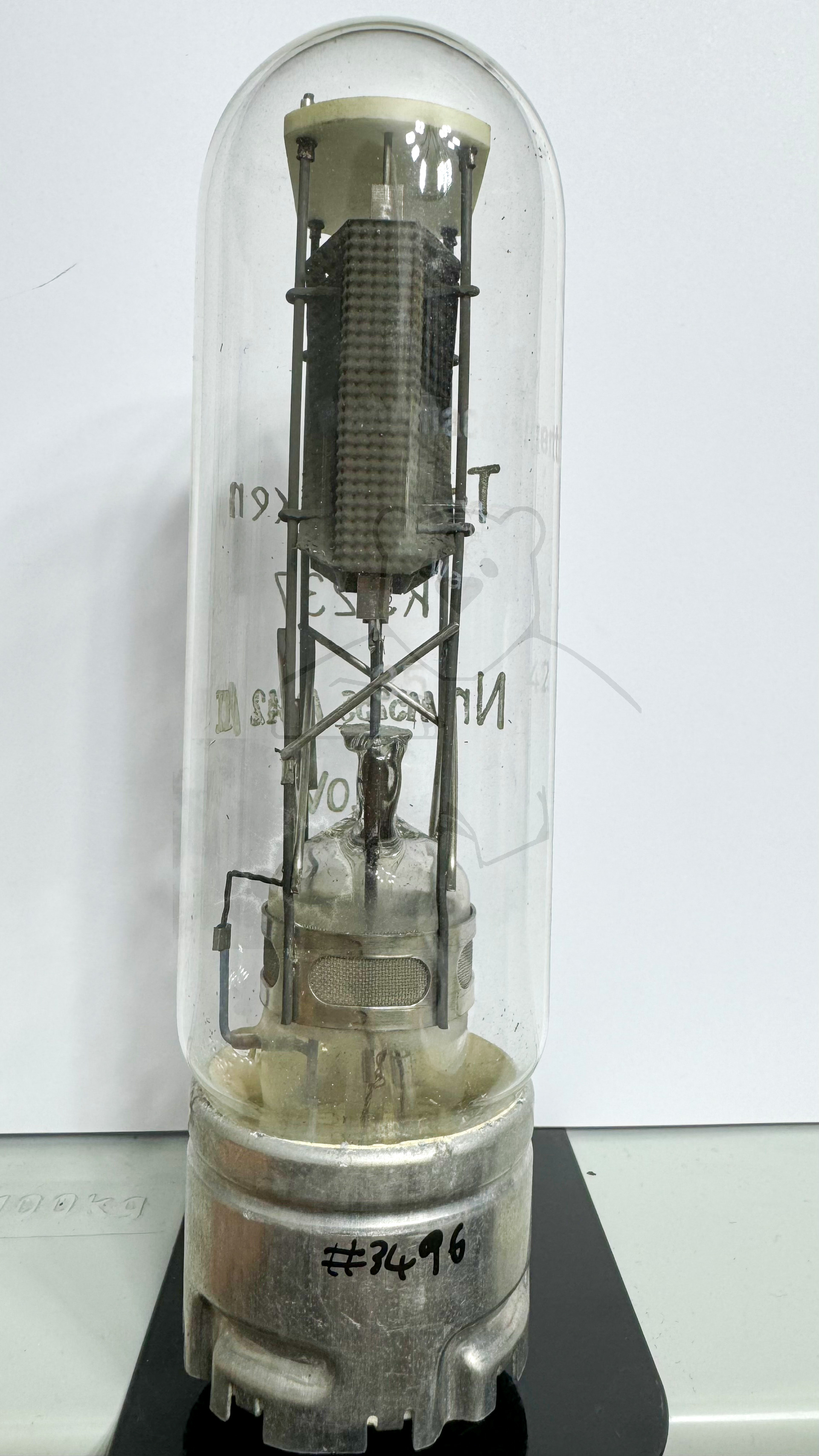

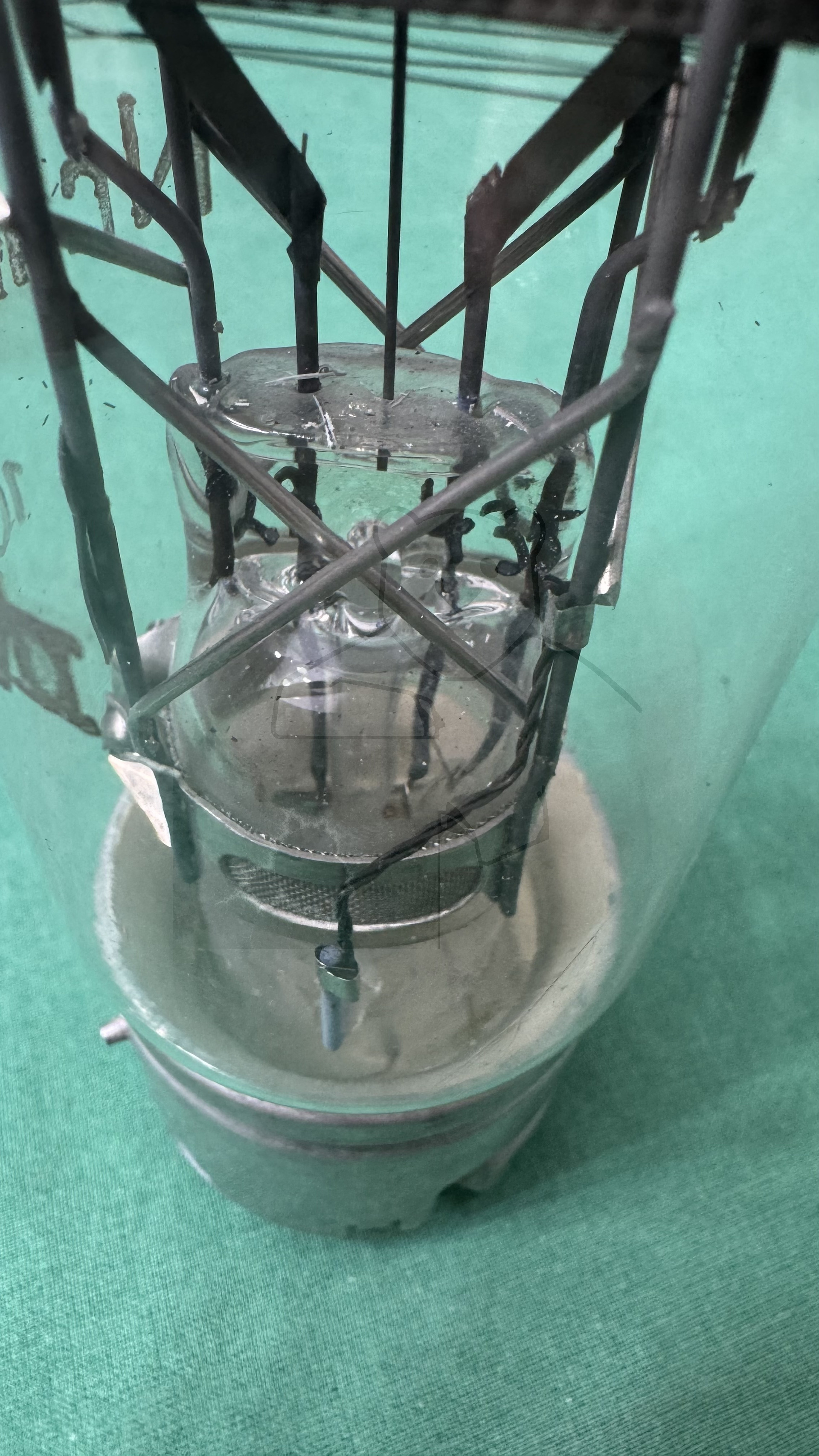

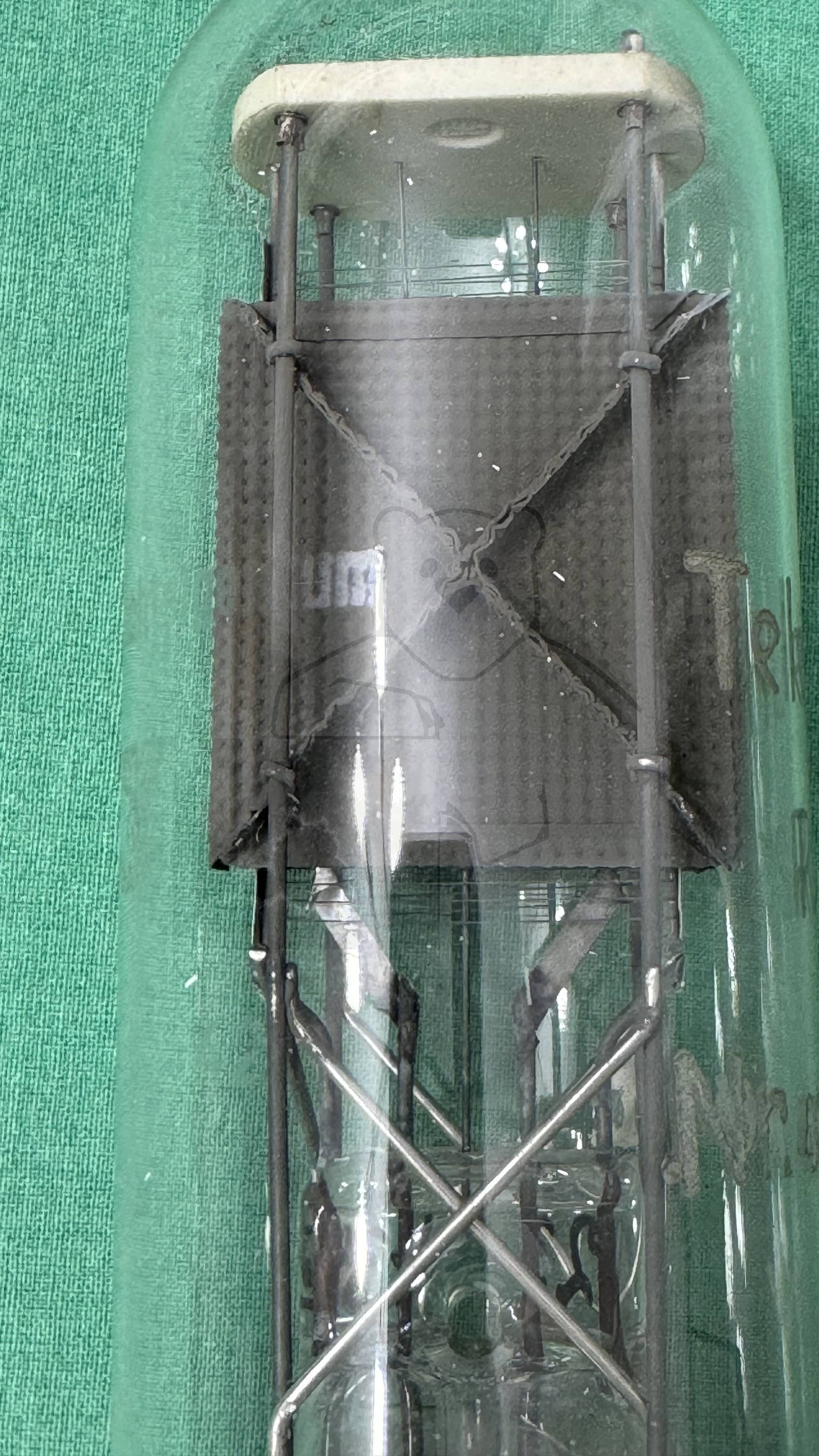

Daten und Bilder der Röhre: RS237

🔎 Beschreibung der Röhre: RS237

Name	RS237
Vergleichsname
Heizspannung (Volt)	10
Heizstrom (Ampère)	3,3
Art der Heizung	Direkt

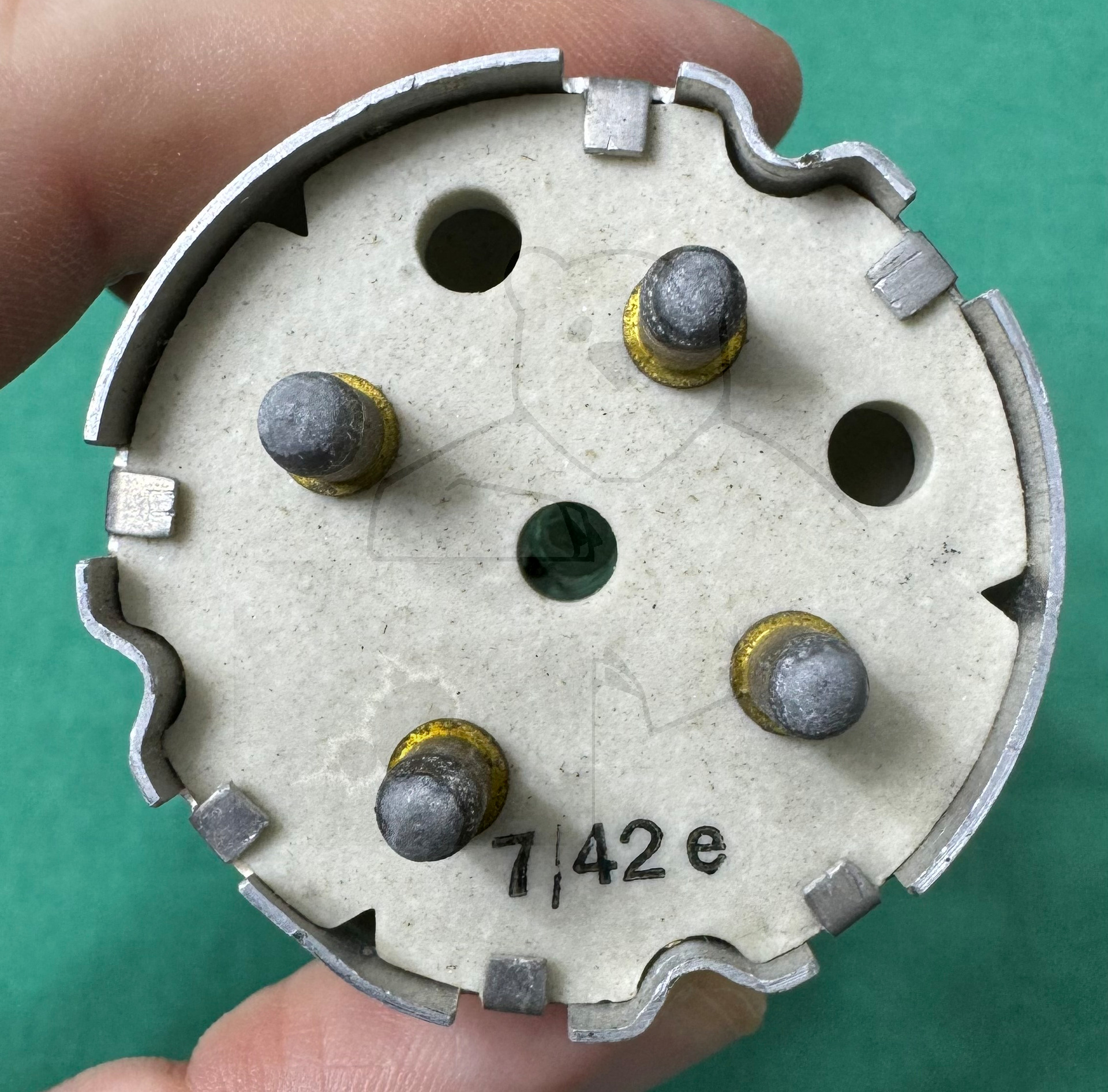

Röhren mit Sockel	→ Informationen zum Sockel: Bajonettsockel, 4pol. → Liste aller Röhren mit: Bajonettsockel, 4pol.
Zusätzliche Informationen
Letzte Änderung	13.03.2019 09:45:02

🔎 Beschreibung der Systeme für die Röhre: RS237

	System 1
Kathode	f
Gitter 1	g1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung
Funktion	→ Senderoehre, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

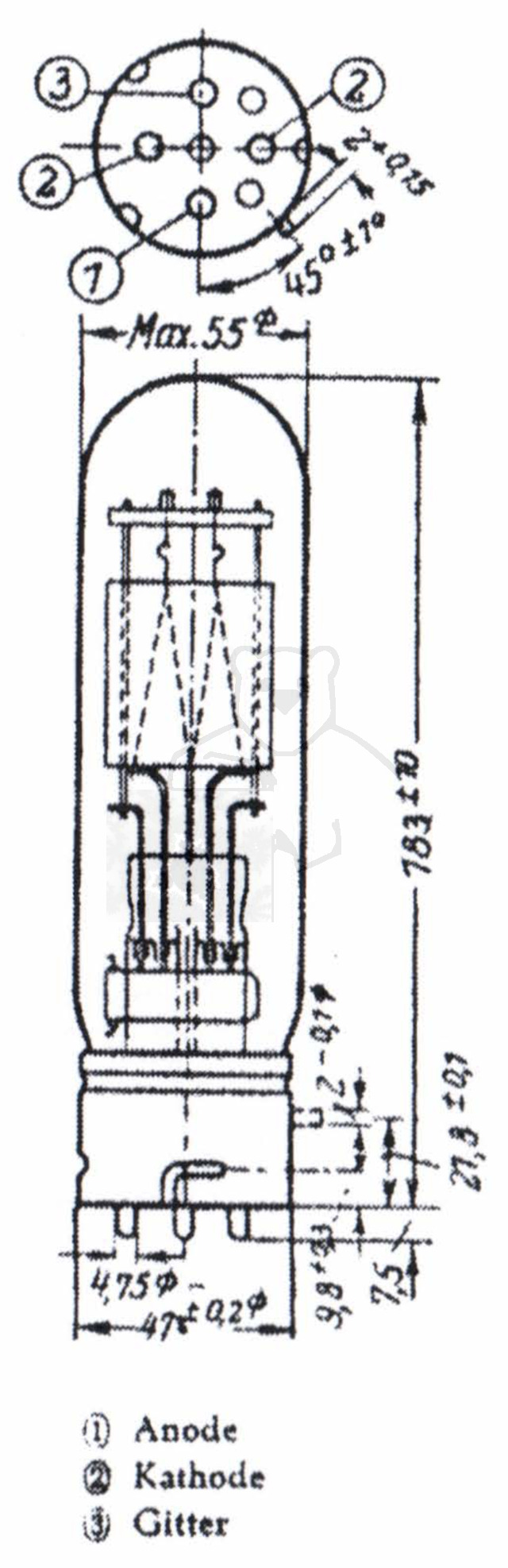

🔎 Sockelschaltung der RS237

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: RS237
Datenblatt RS237 Telefunken.pdf (870 kB)
