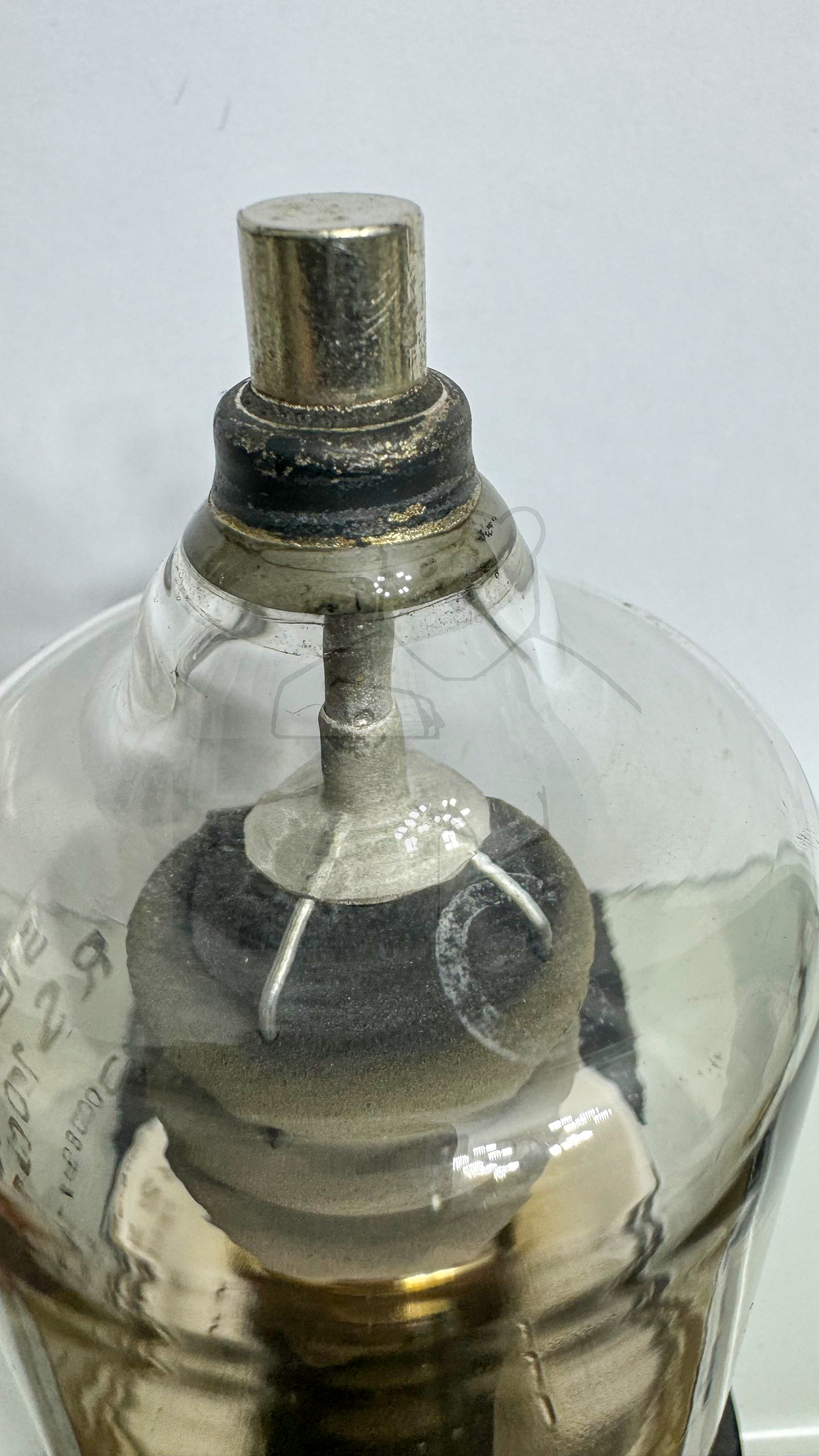

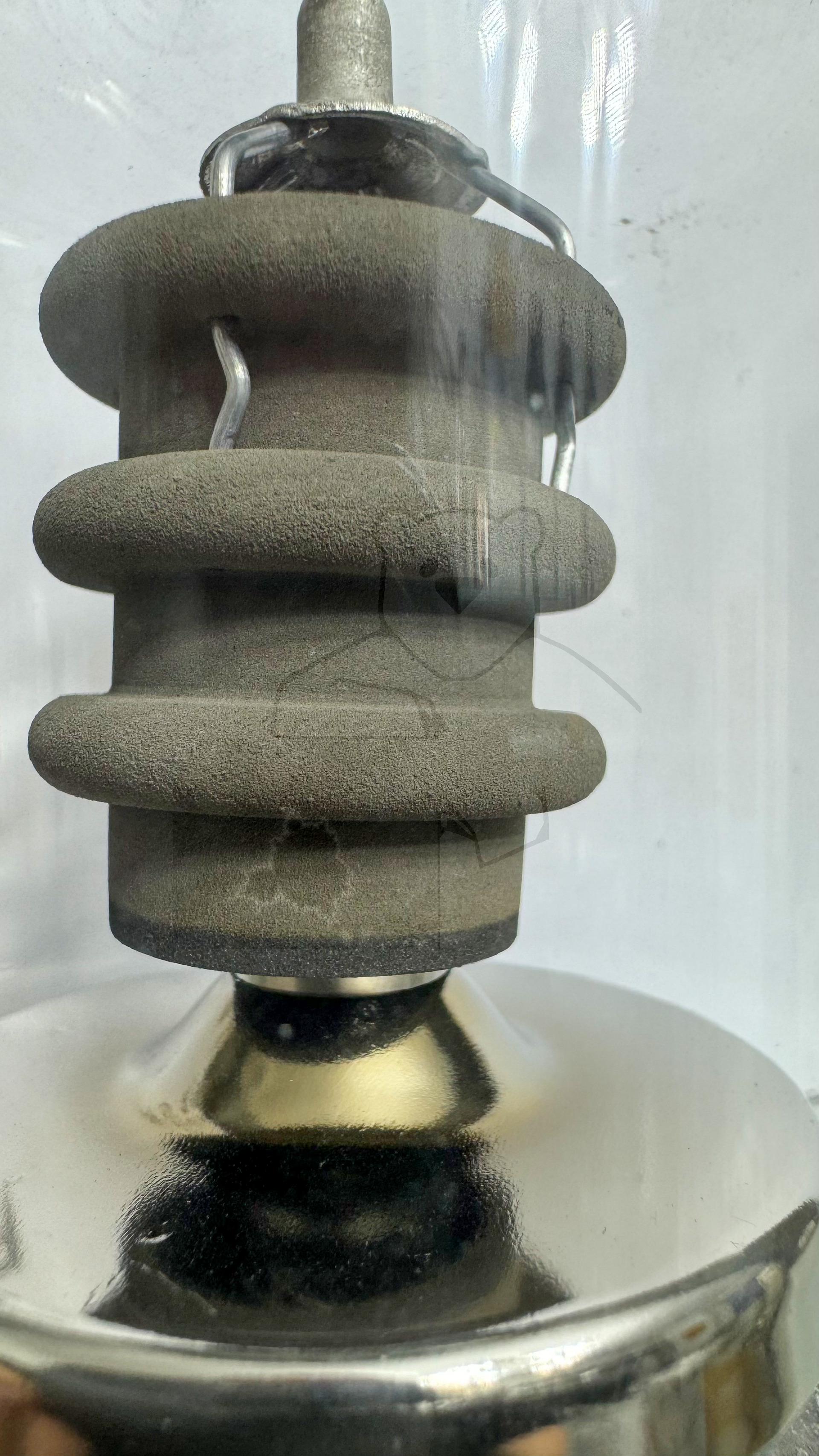

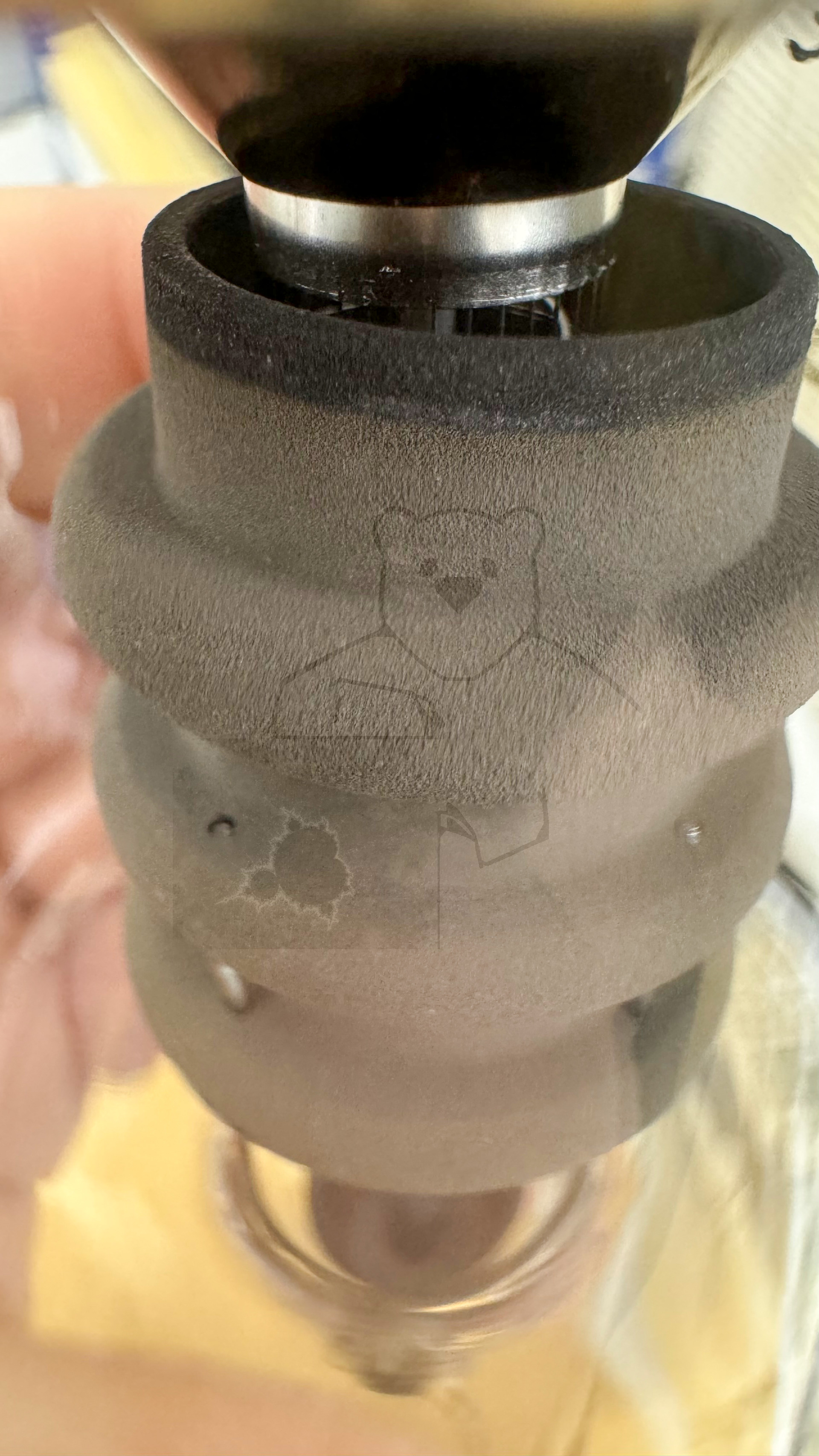

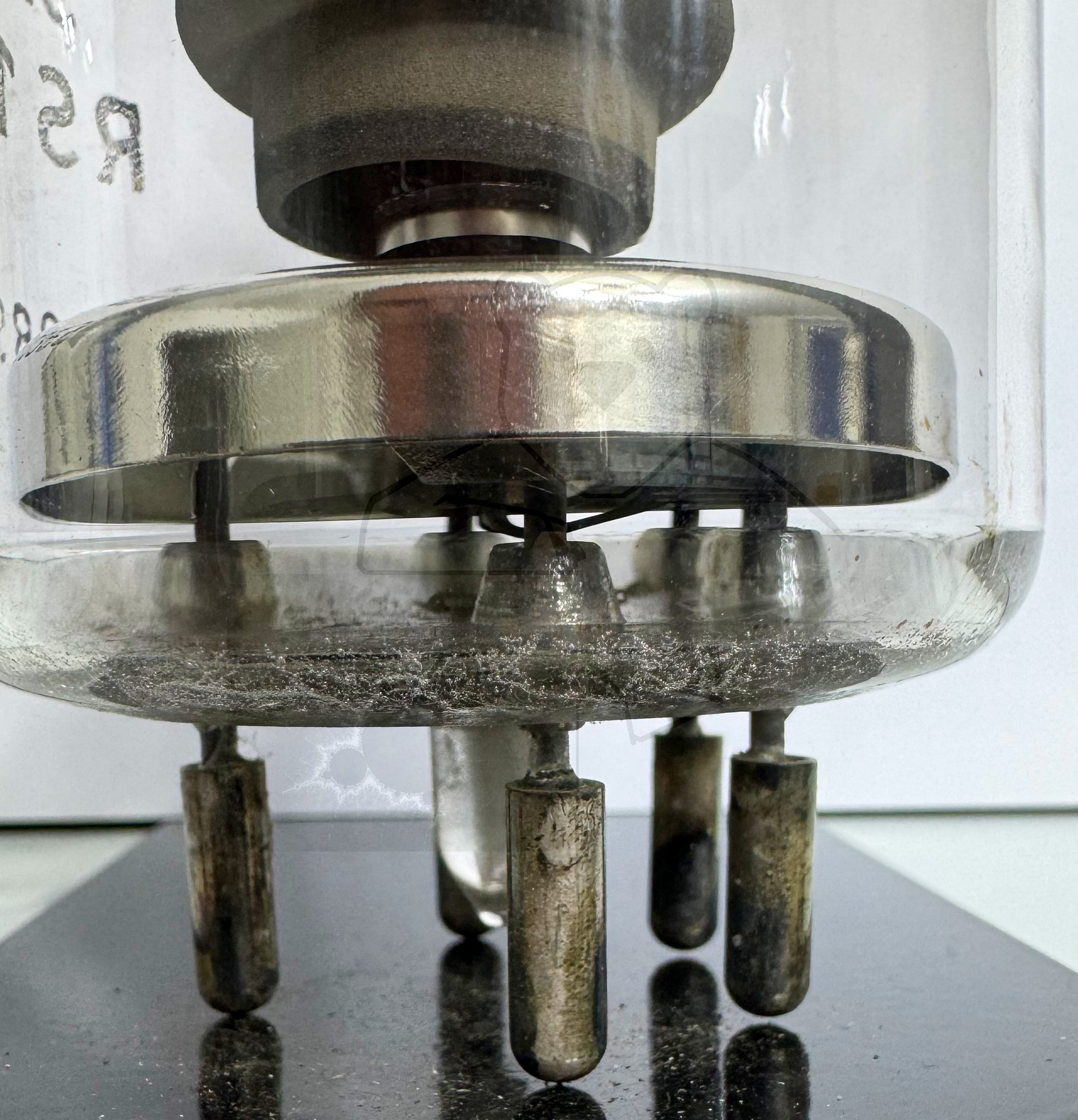

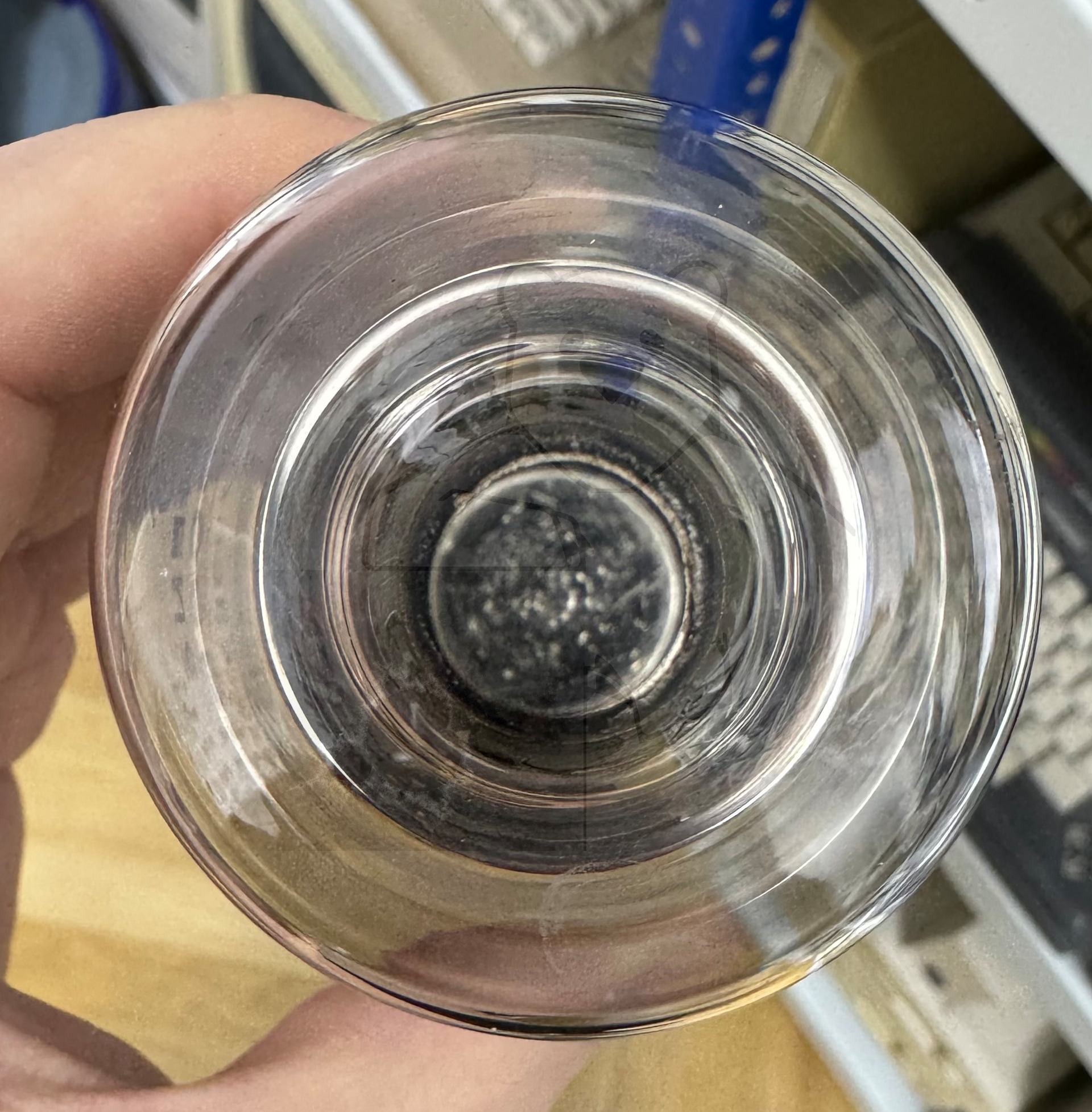

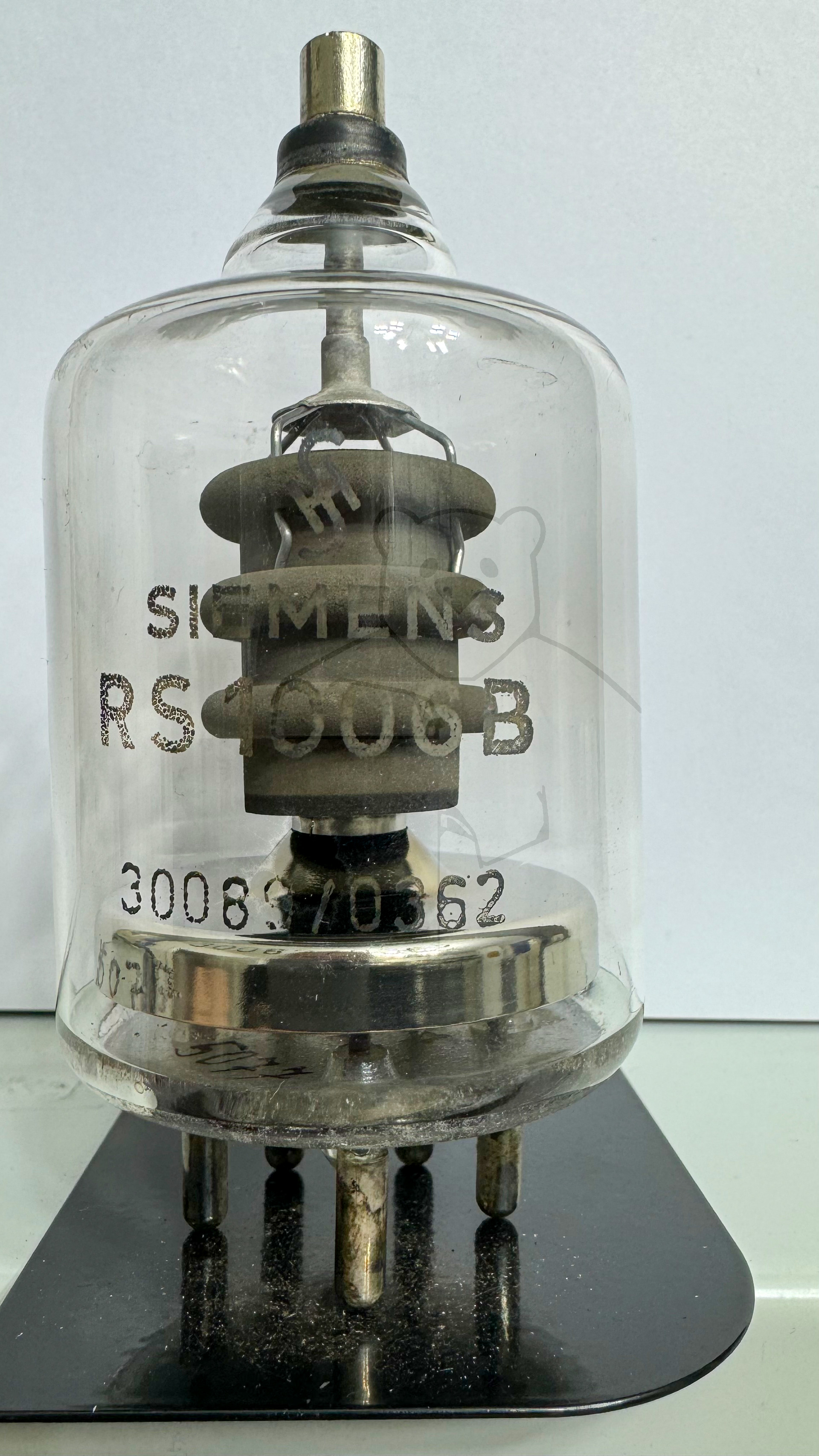

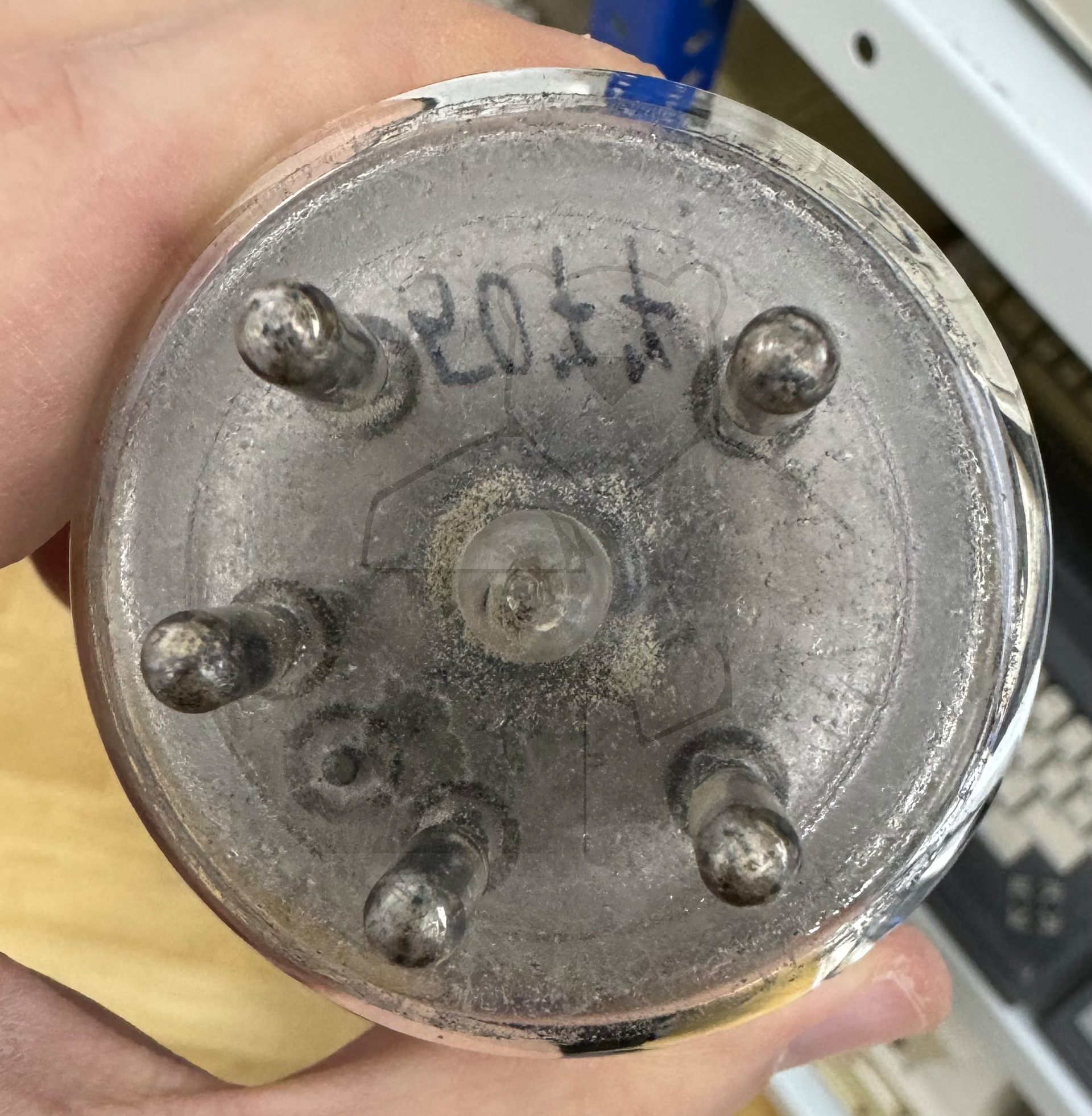

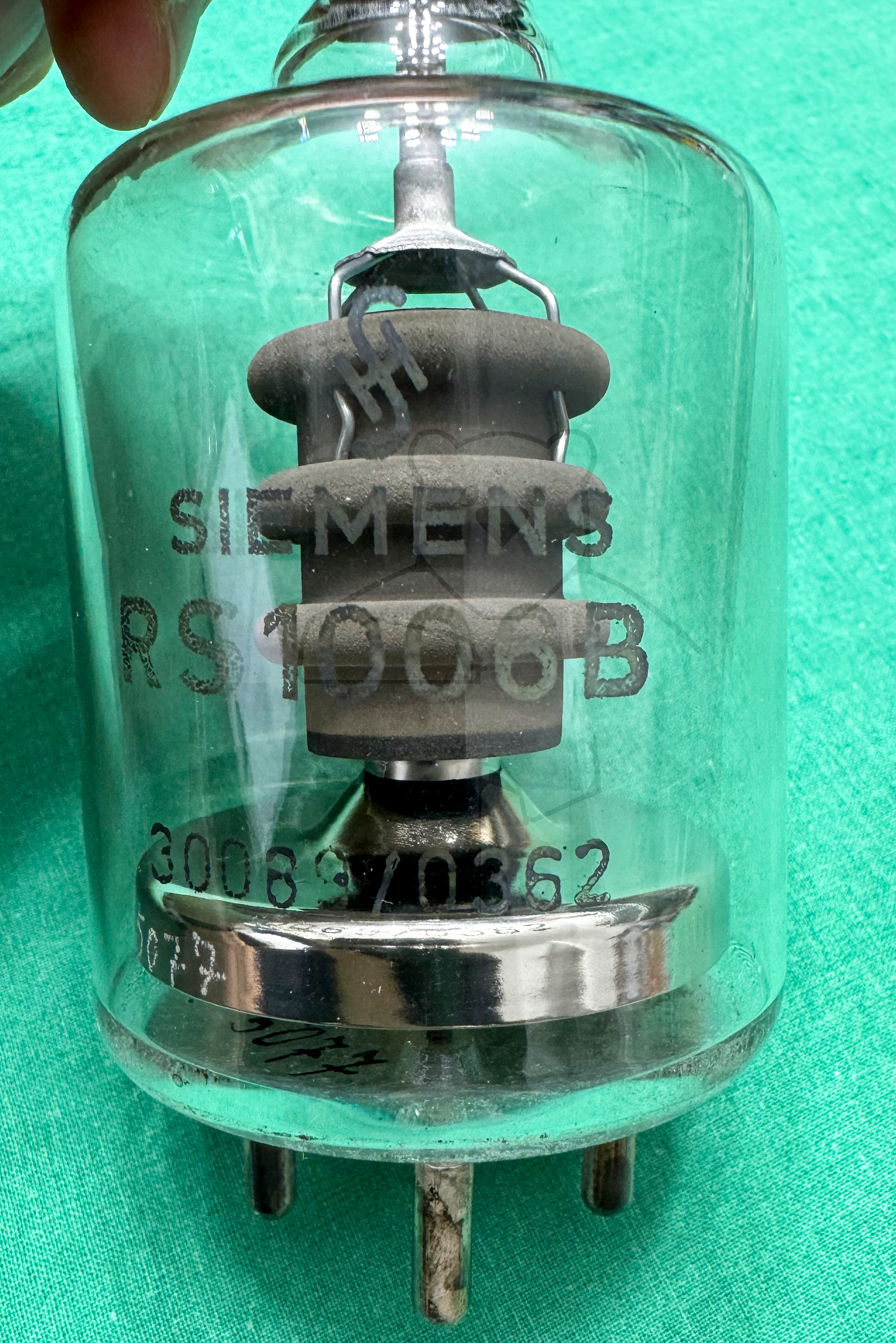

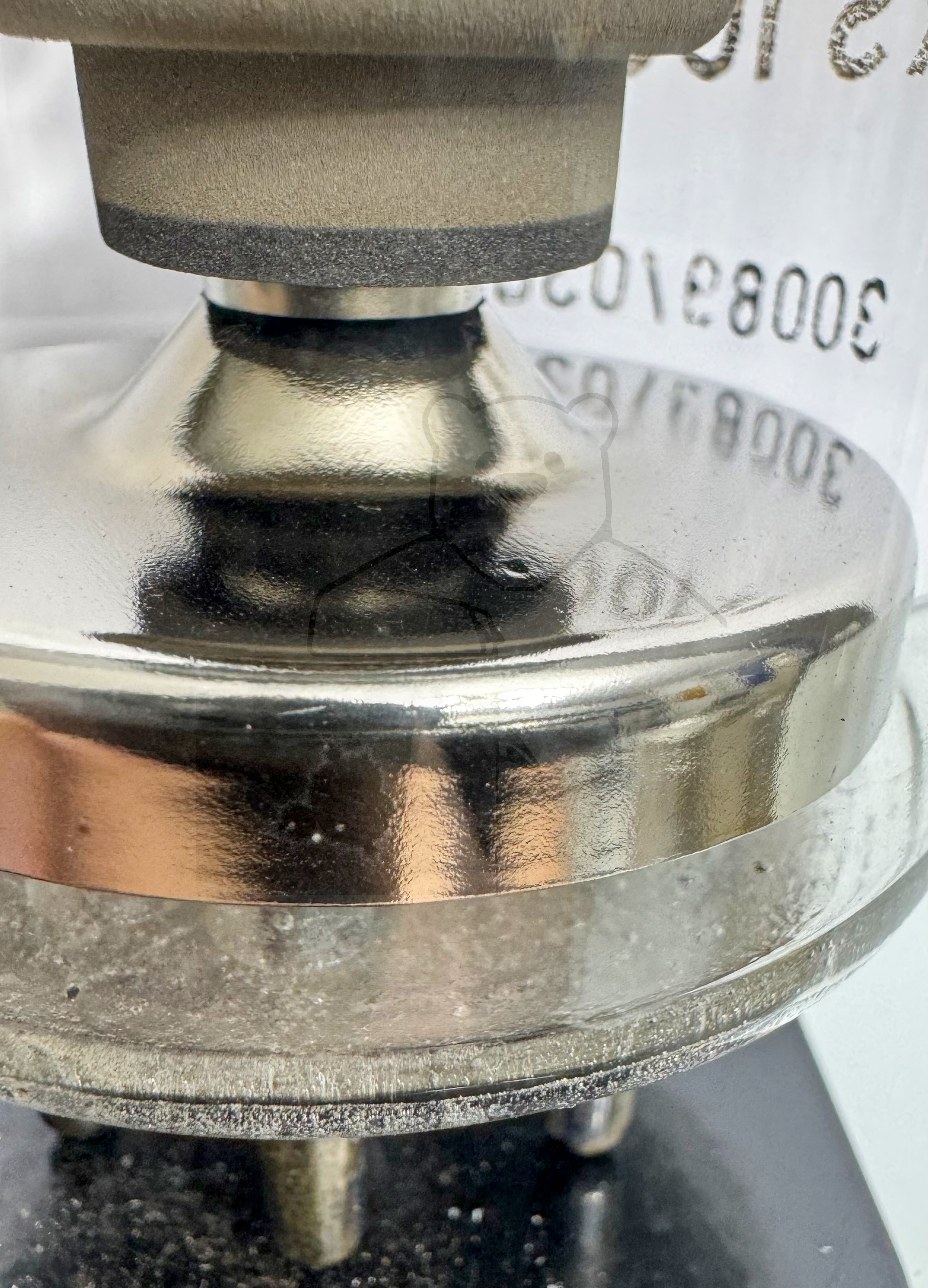

Daten und Bilder der Röhre: RS1006B

🔎 Beschreibung der Röhre: RS1006B

Name	RS1006B
Vergleichsname	7986 RS614 TB2,5/400 TY2-150
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	5,8
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Giant, 5pol. → Liste aller Röhren mit: Giant, 5pol.
Zusätzliche Informationen
Letzte Änderung	16.01.2024 05:03:19

🔎 Beschreibung der Systeme für die Röhre: RS1006B

	System 1
Kathode	1
Gitter 1	2, 3, 4
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	1, 5
Abschirmung
Funktion	→ Senderoehre, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

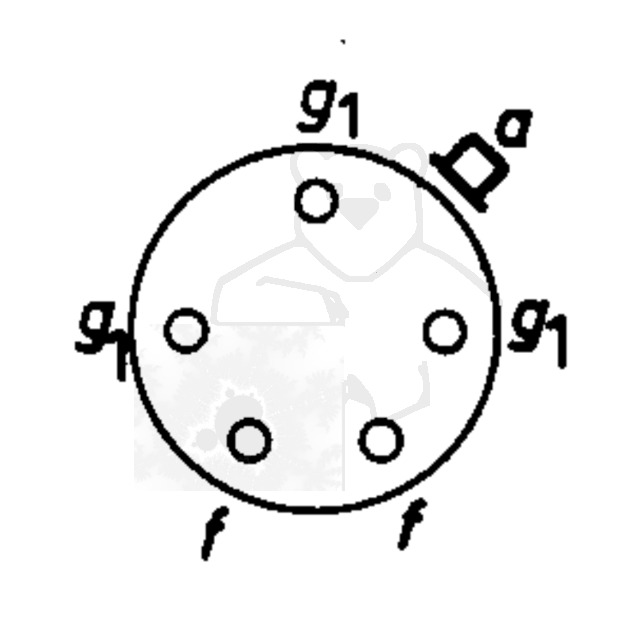

🔎 Sockelschaltung der RS1006B

Bildquelle: Siemens Datenblatt

🔎 Datenblätter zur Röhre: RS1006B
Datenblatt RS1006B Siemens [www.tubedata.info].pdf (319 kB)
Datenblatt TB2,5-400 7986 Philips.pdf (394 kB)
Datenblatt TB2,5-400 Valvo.pdf (168 kB)
Datenblatt TB2.5-400 Philips Version 1 [www.tubedata.info].pdf (454 kB)
Datenblatt TB2.5-400 Philips Version 2 [www.tubedata.info].pdf (502 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
