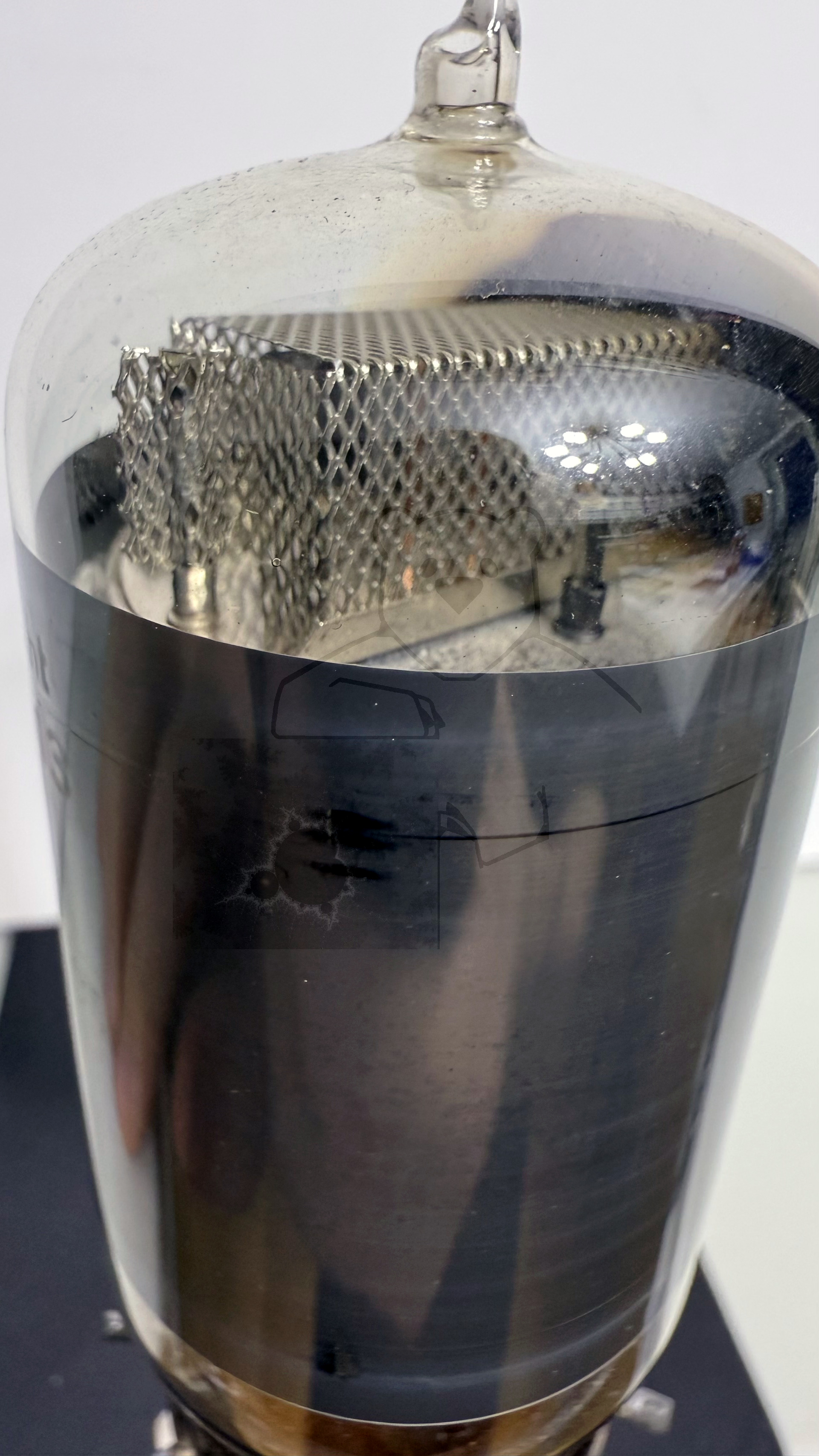

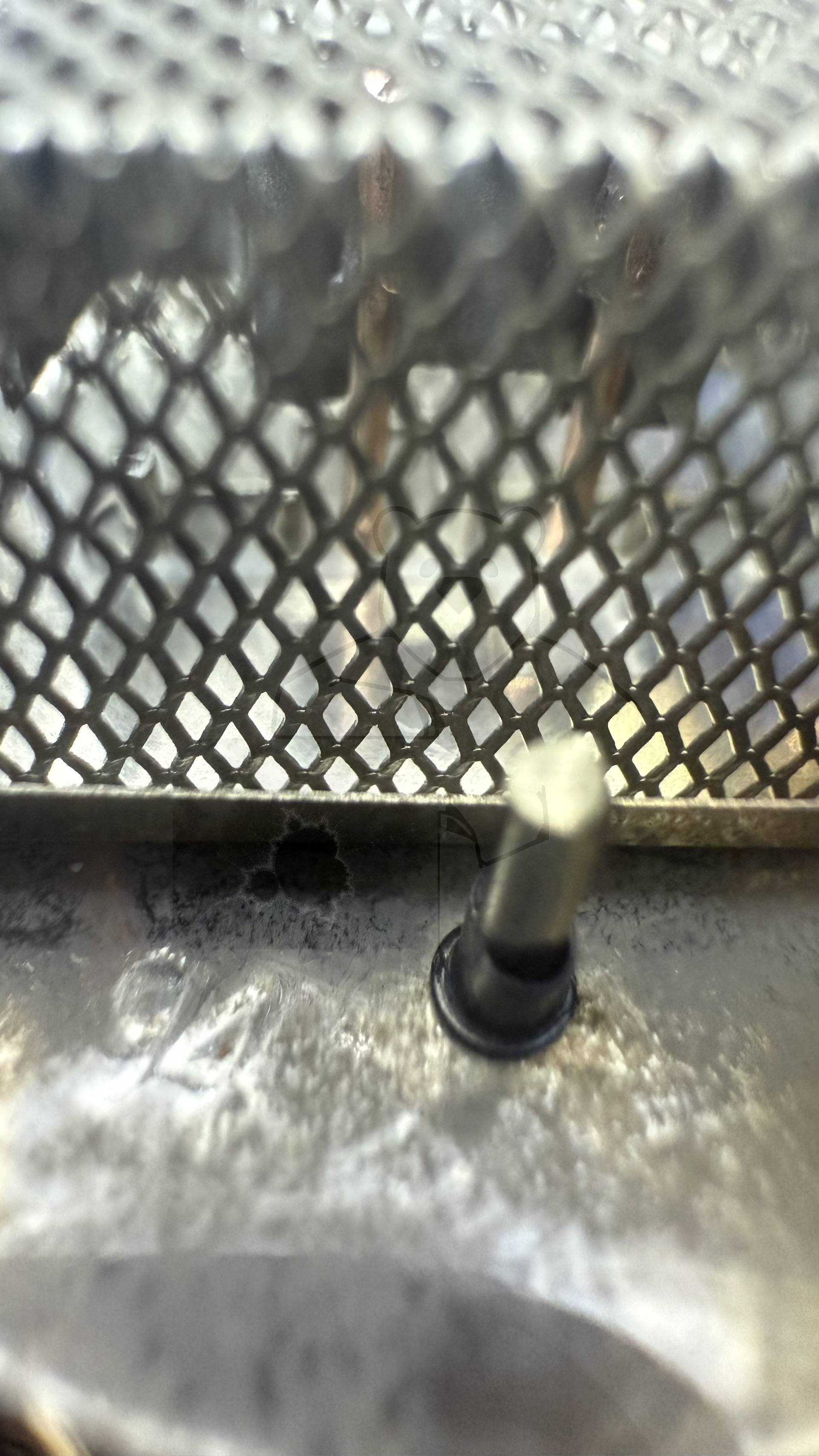

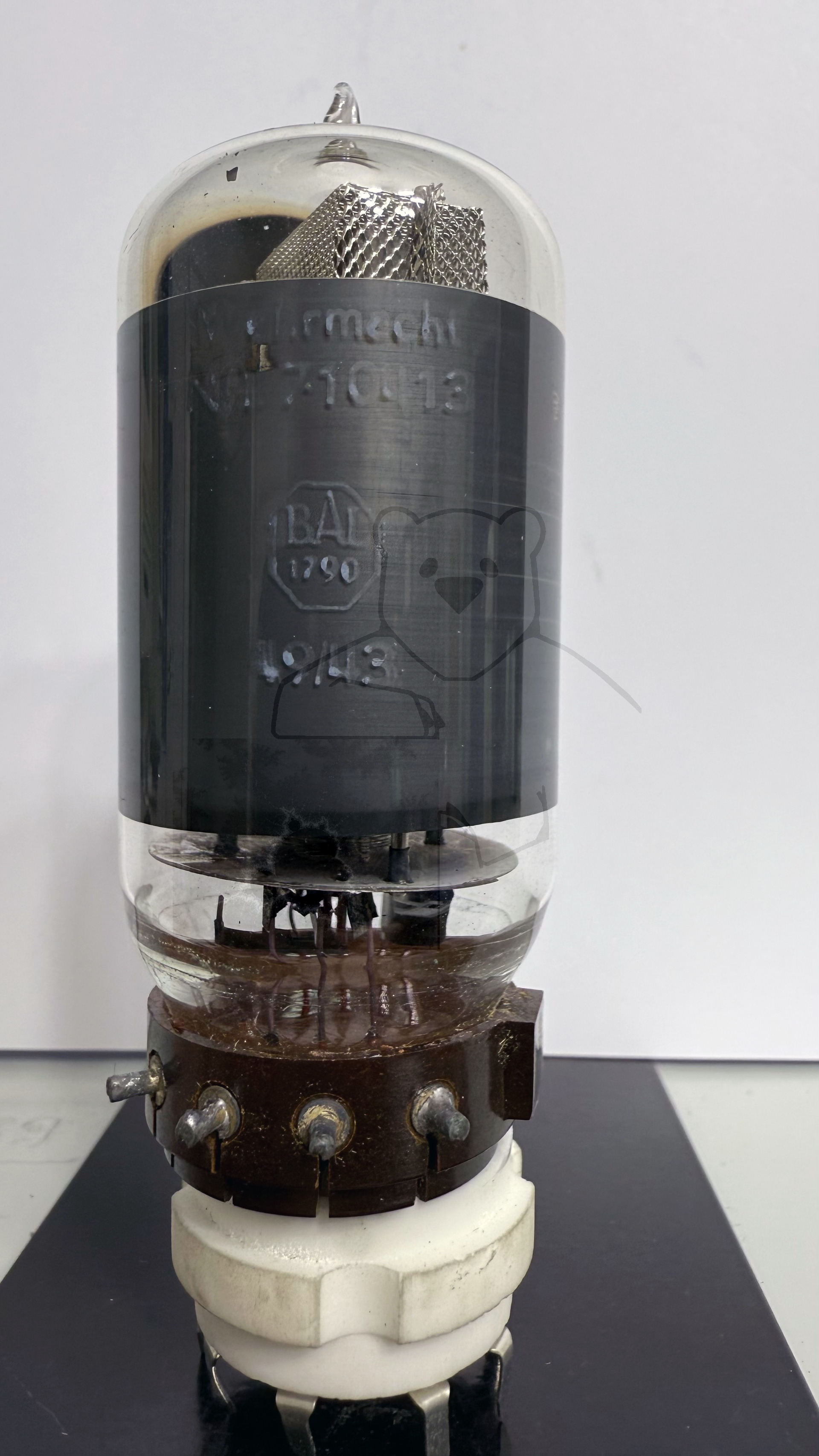

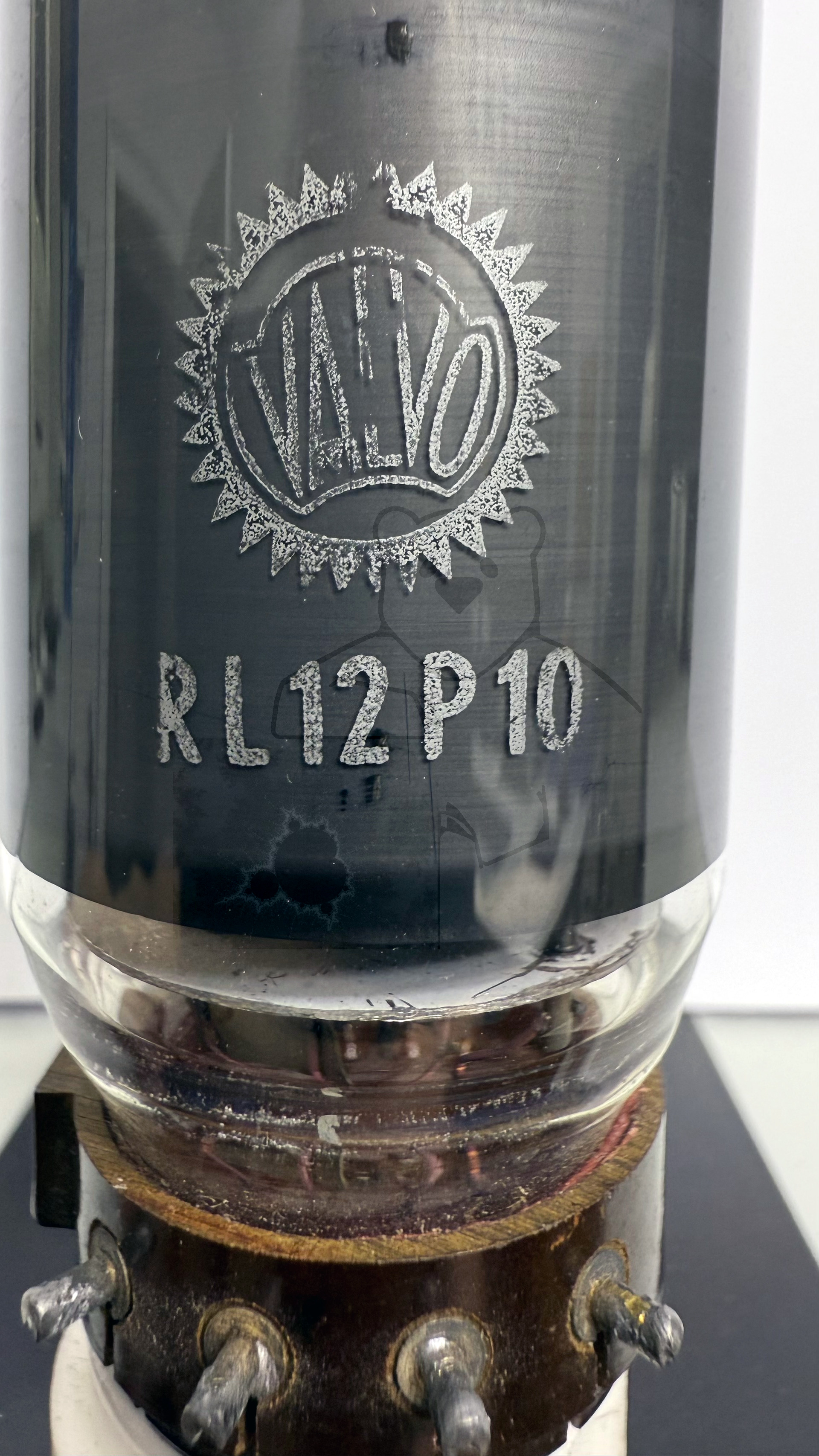

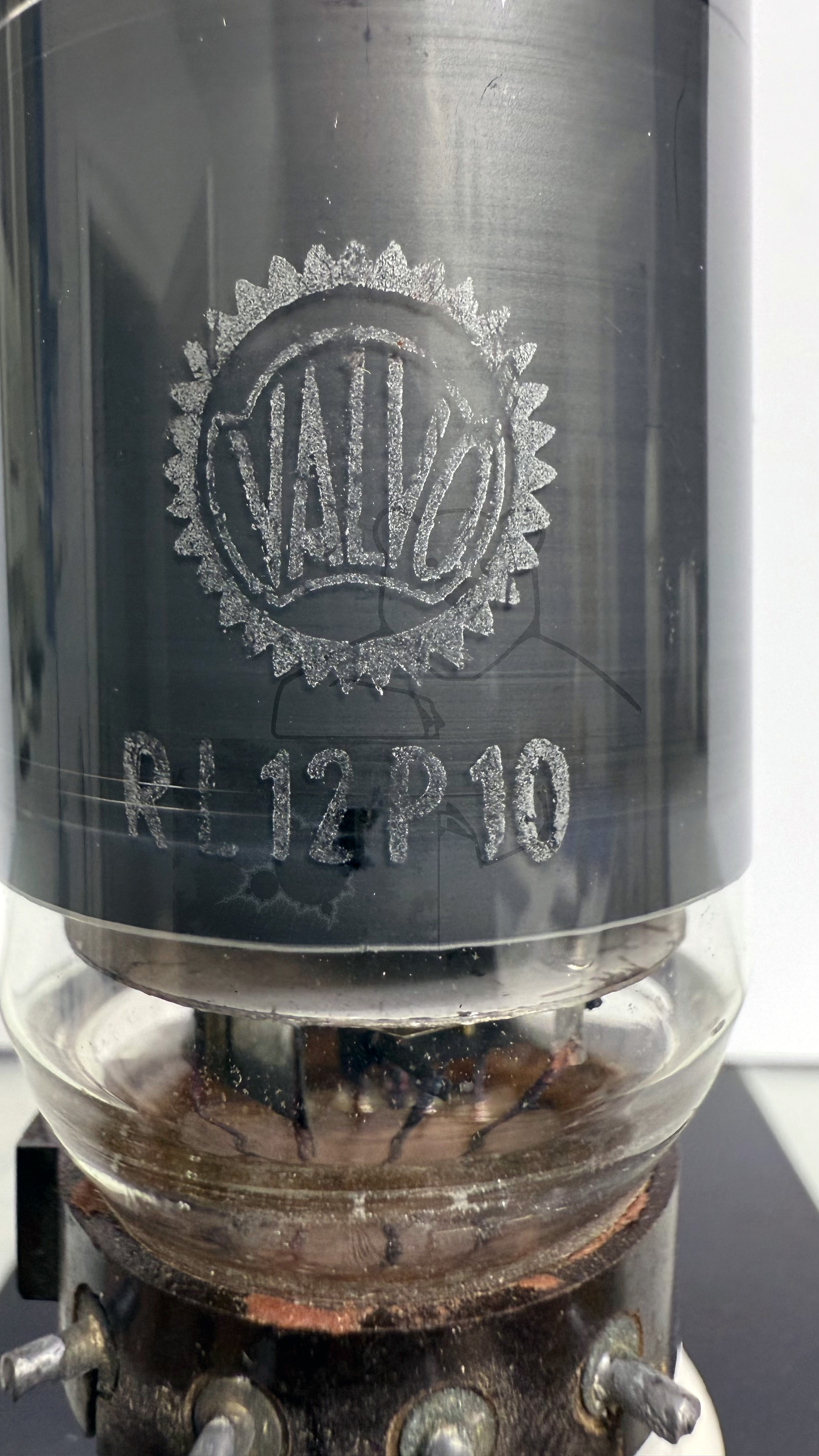

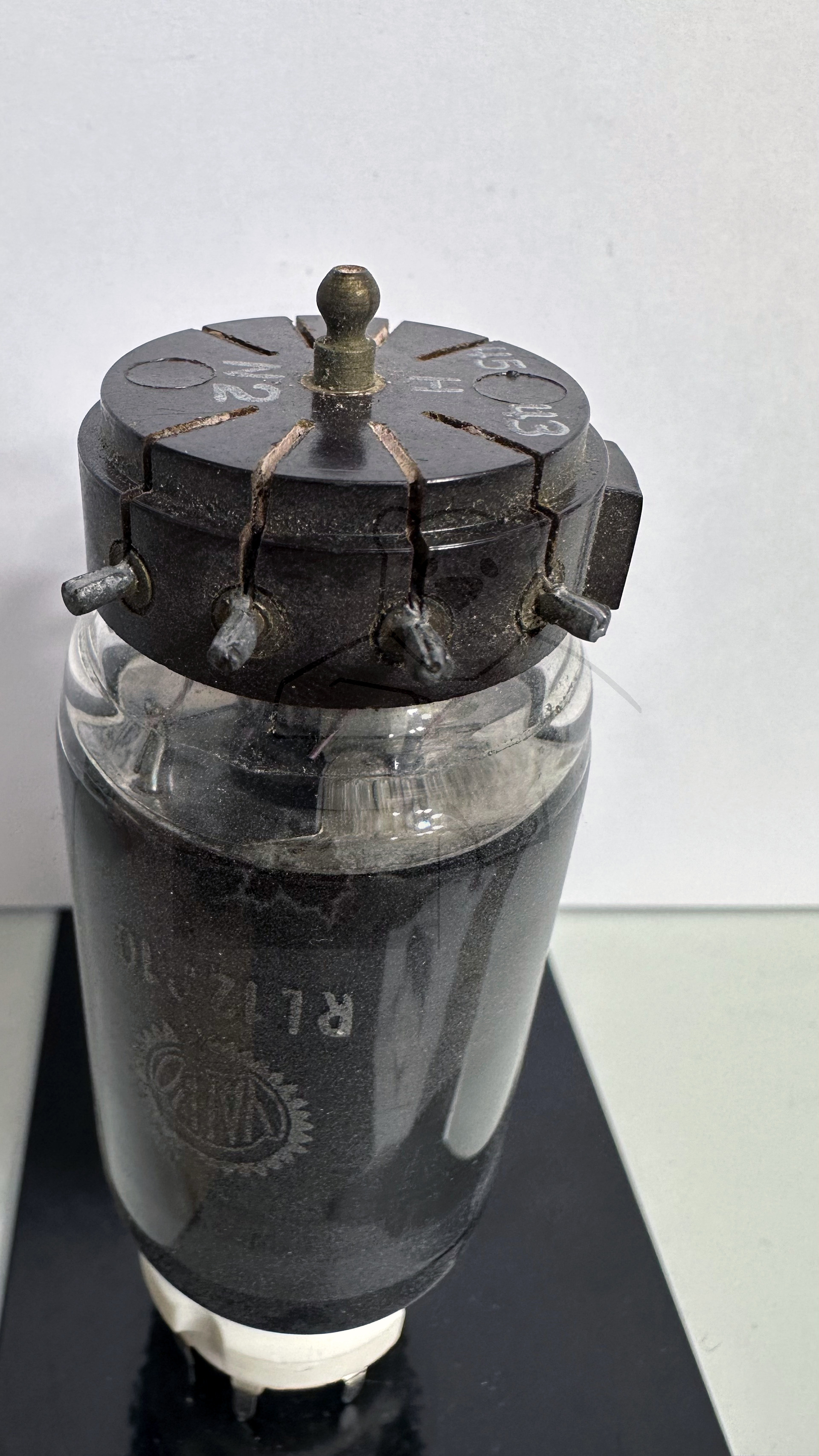

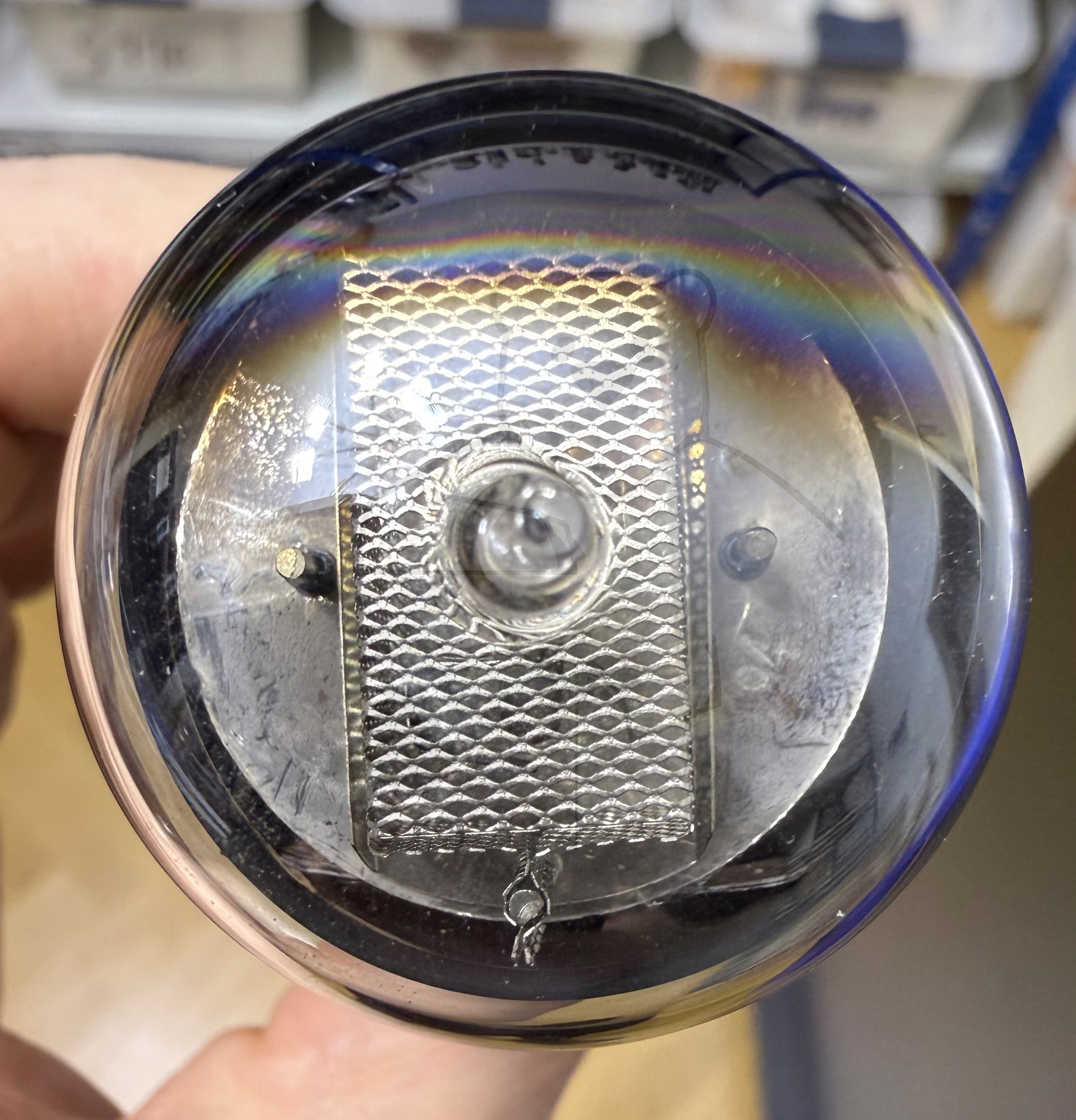

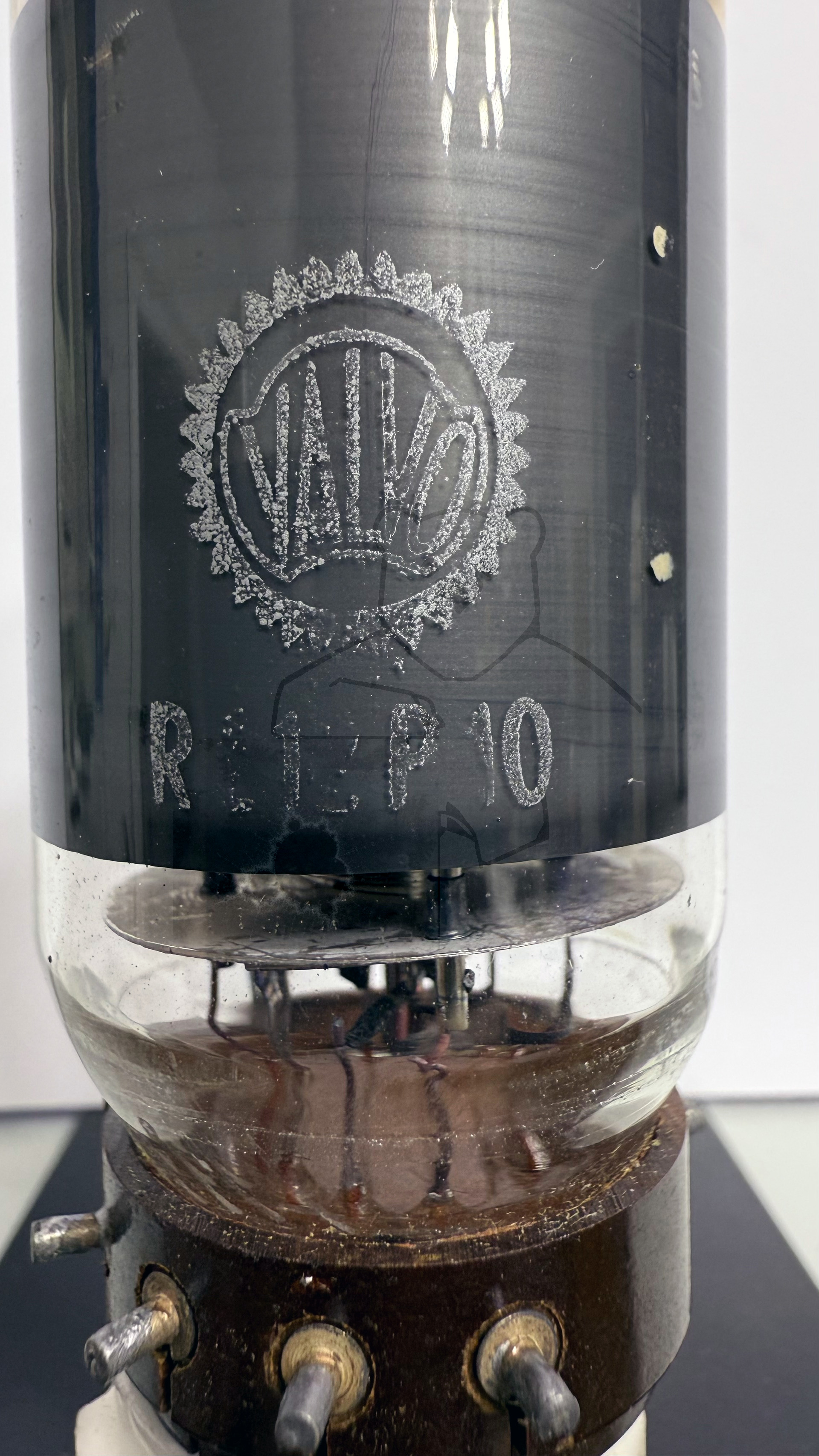

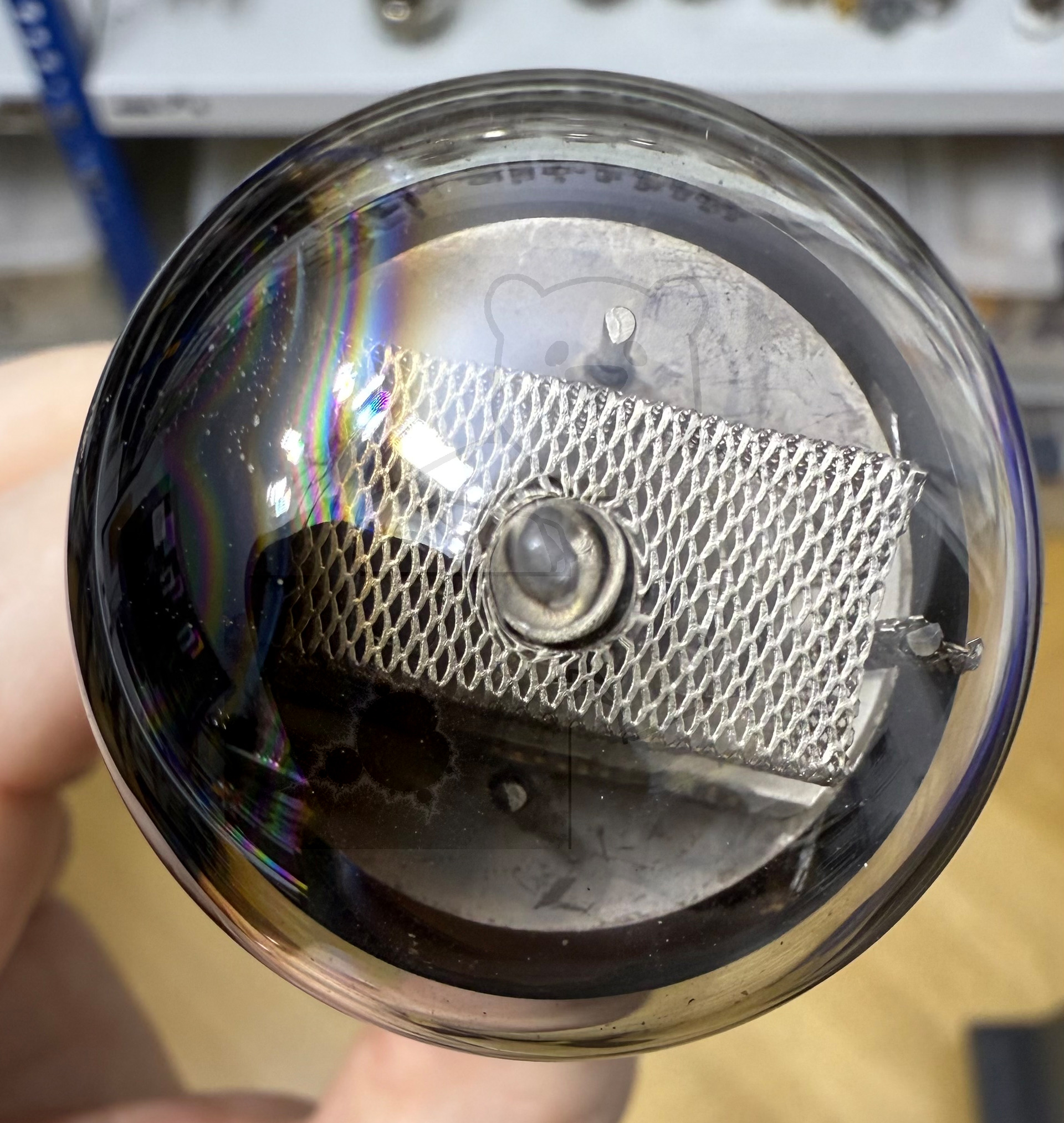

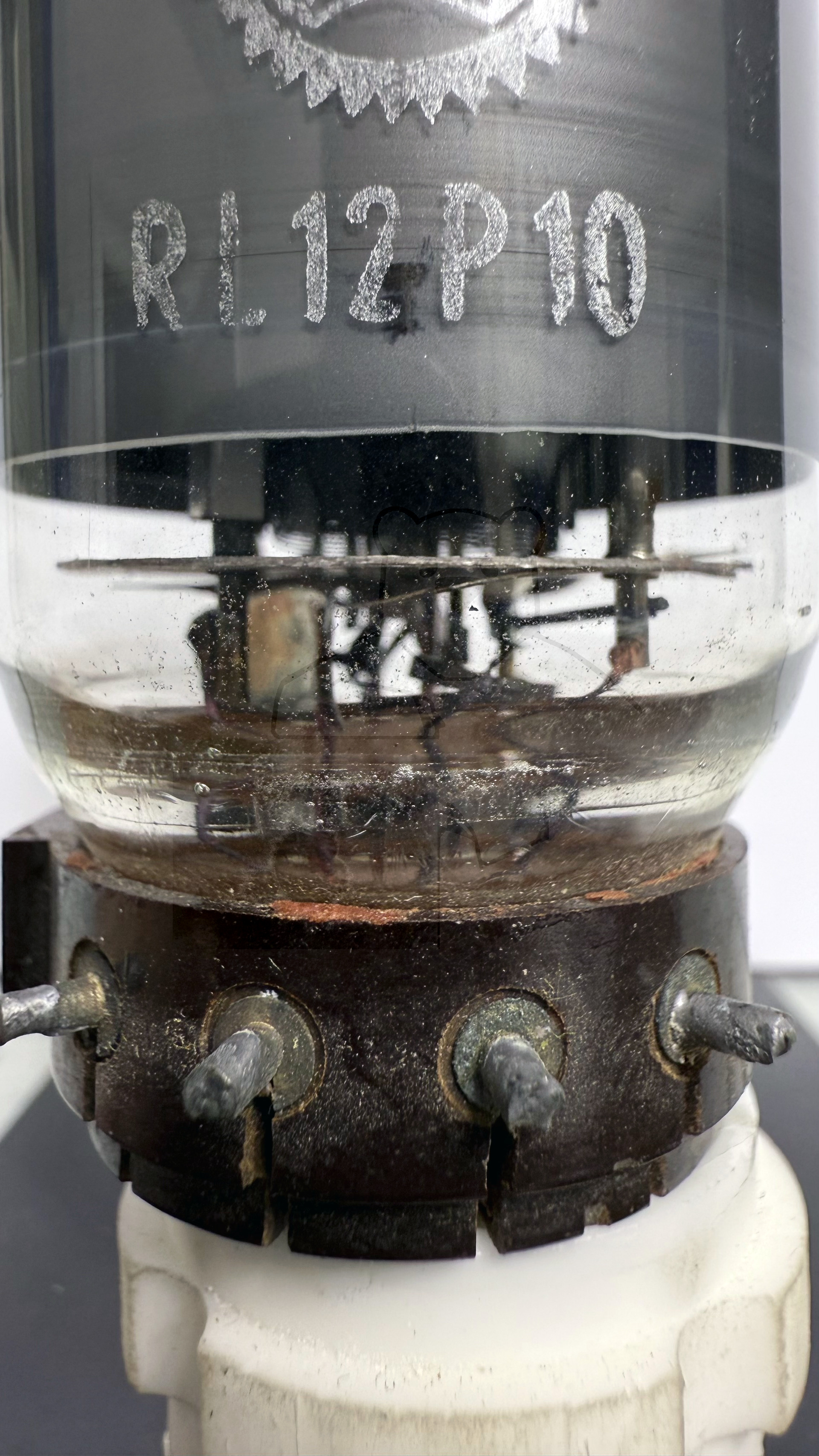

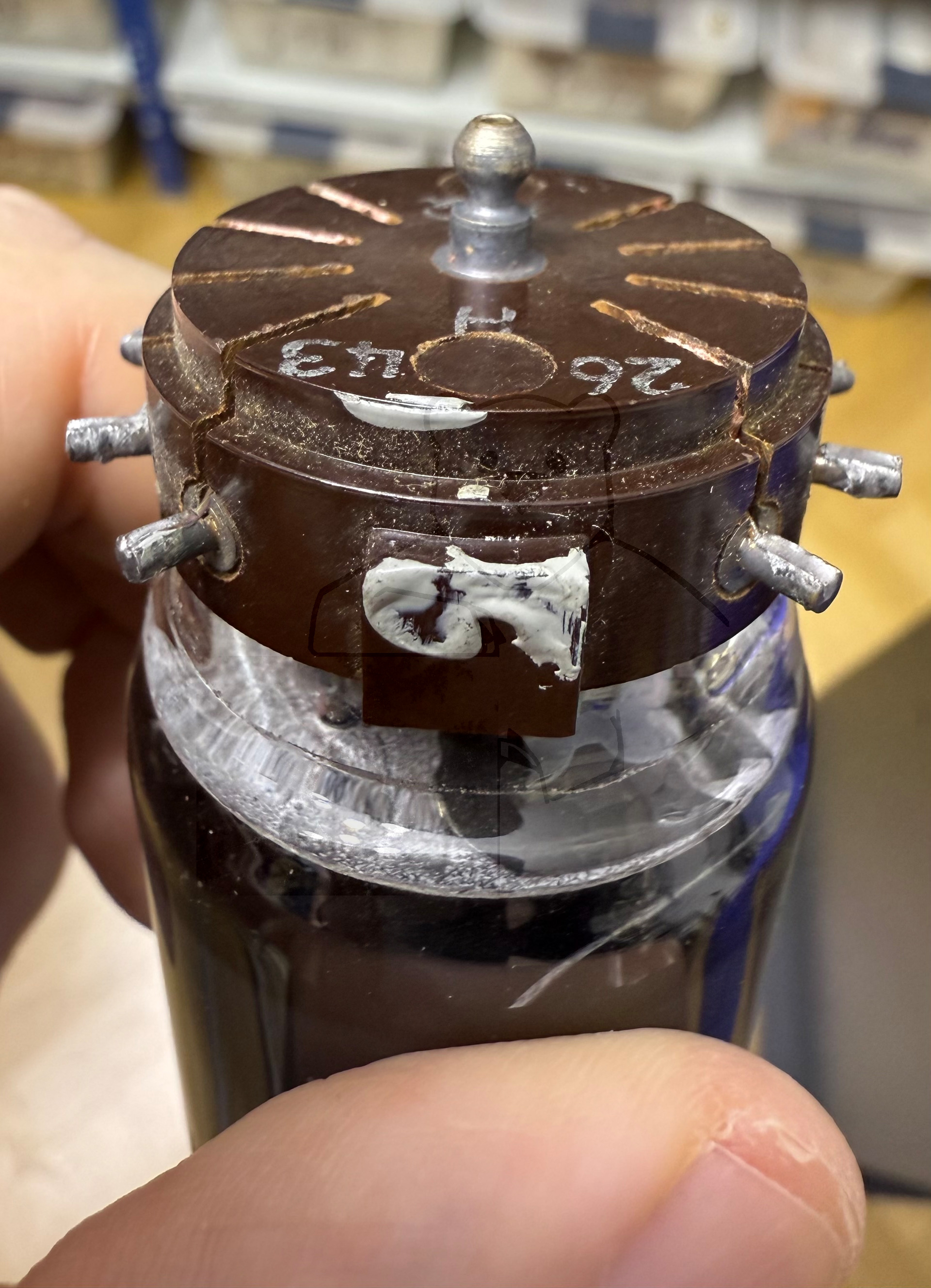

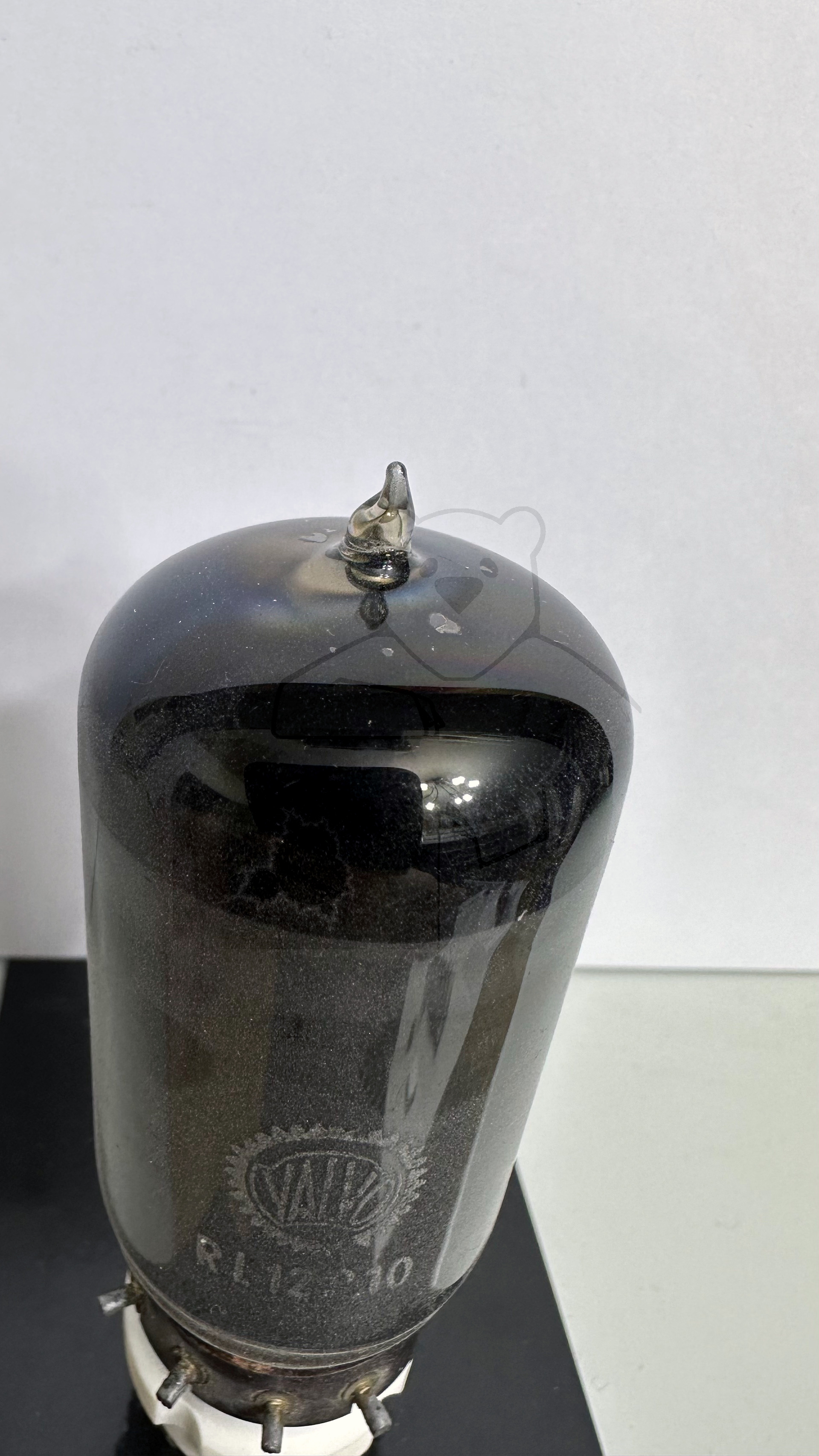

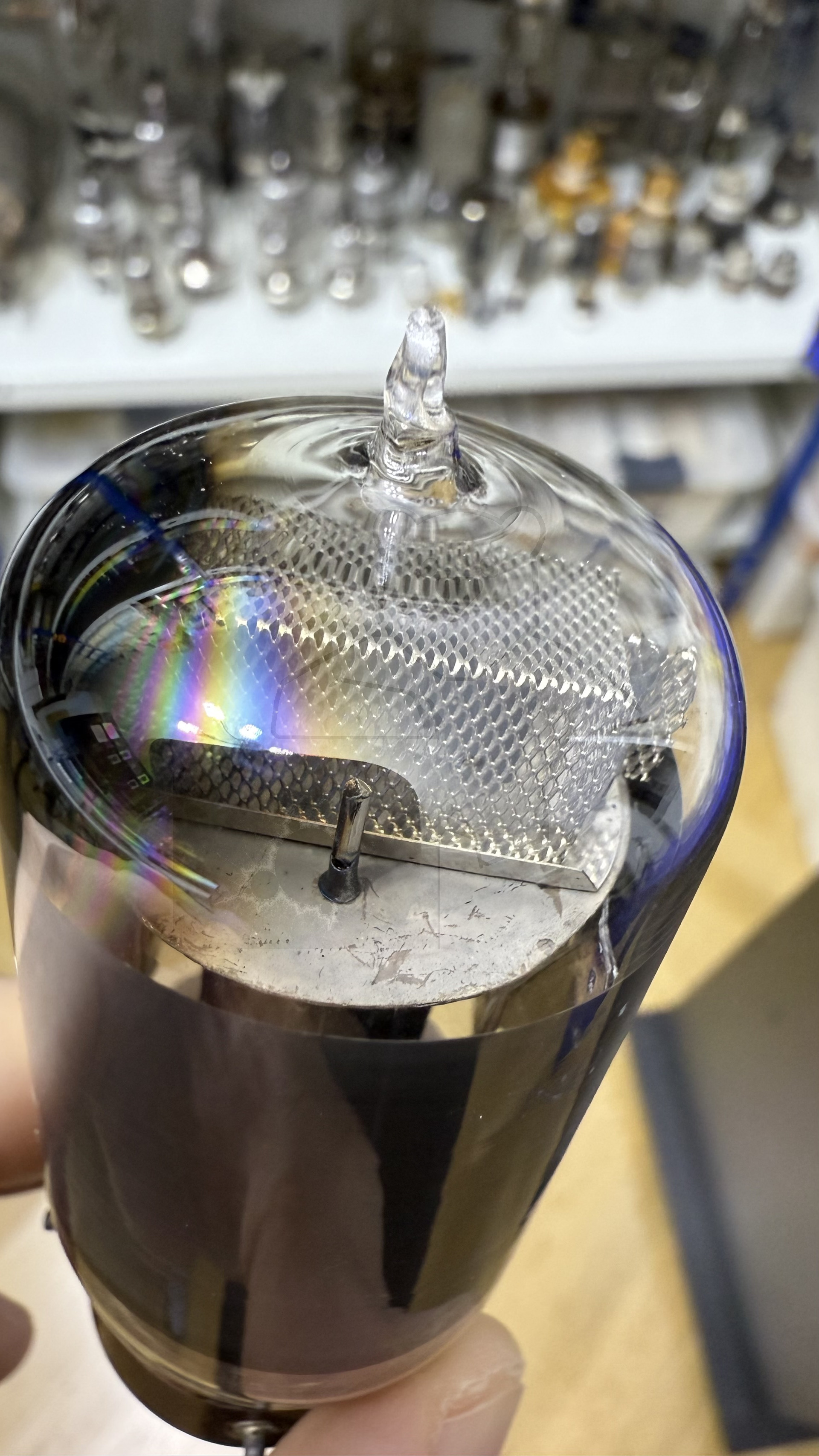

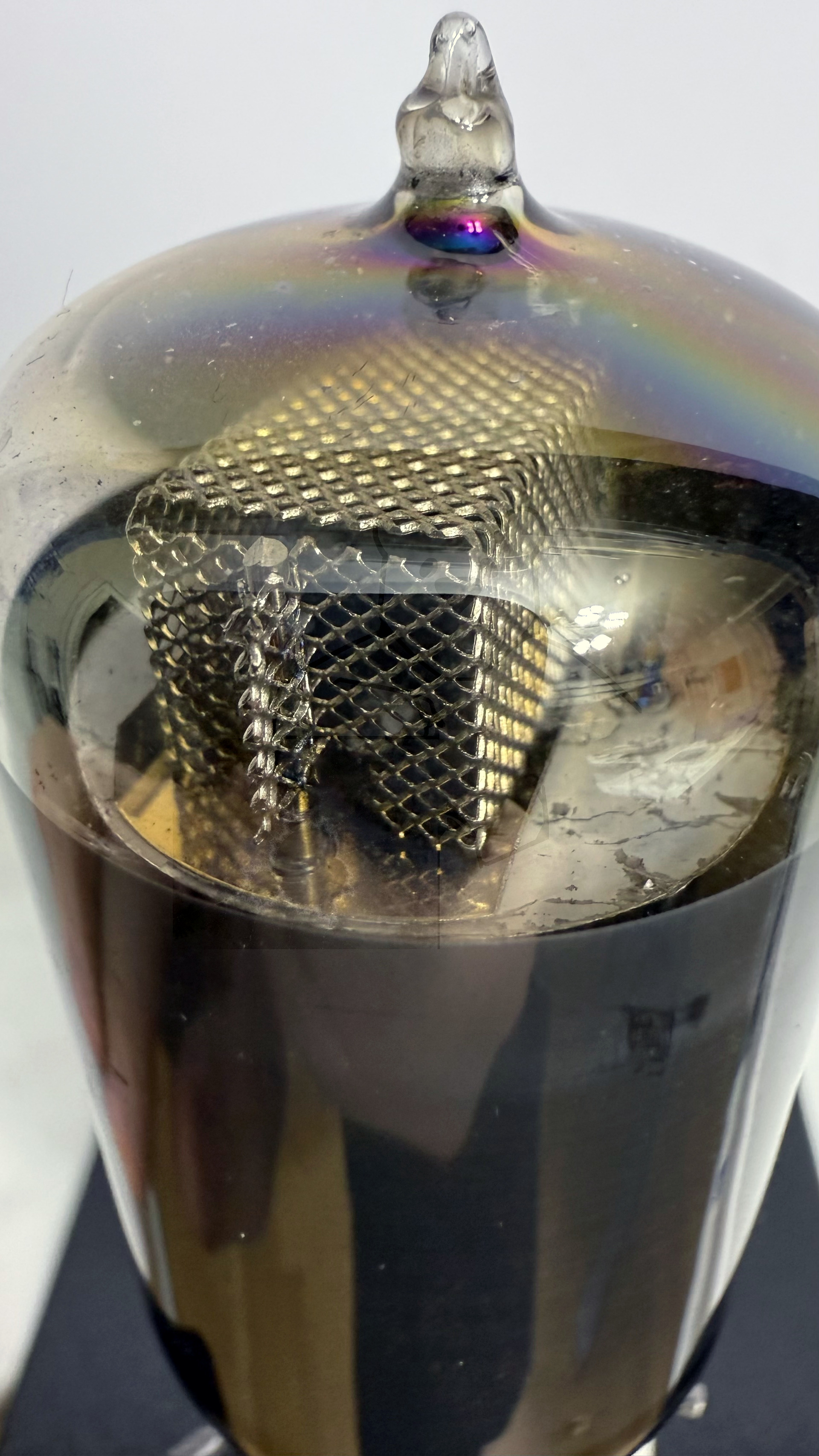

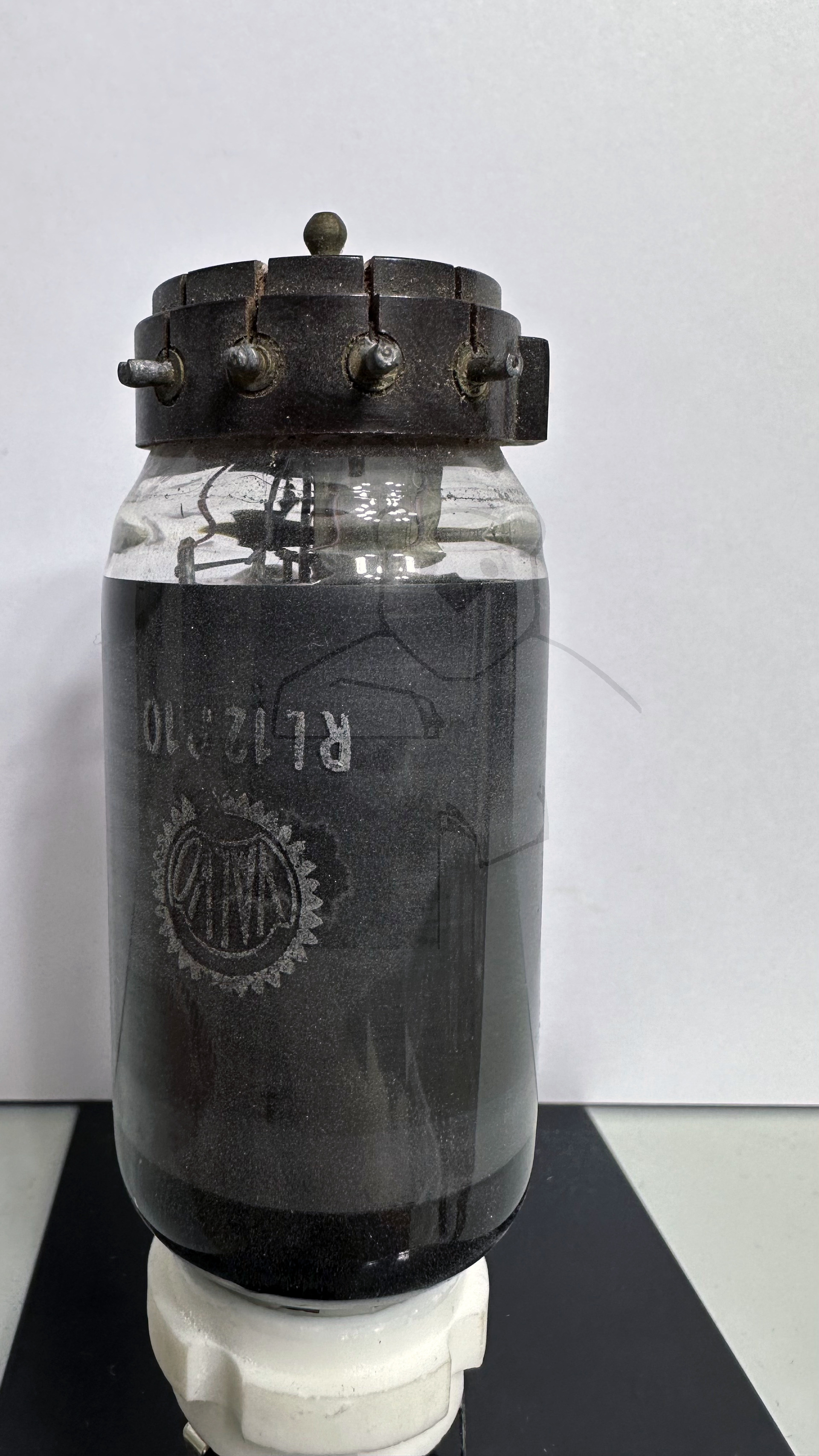

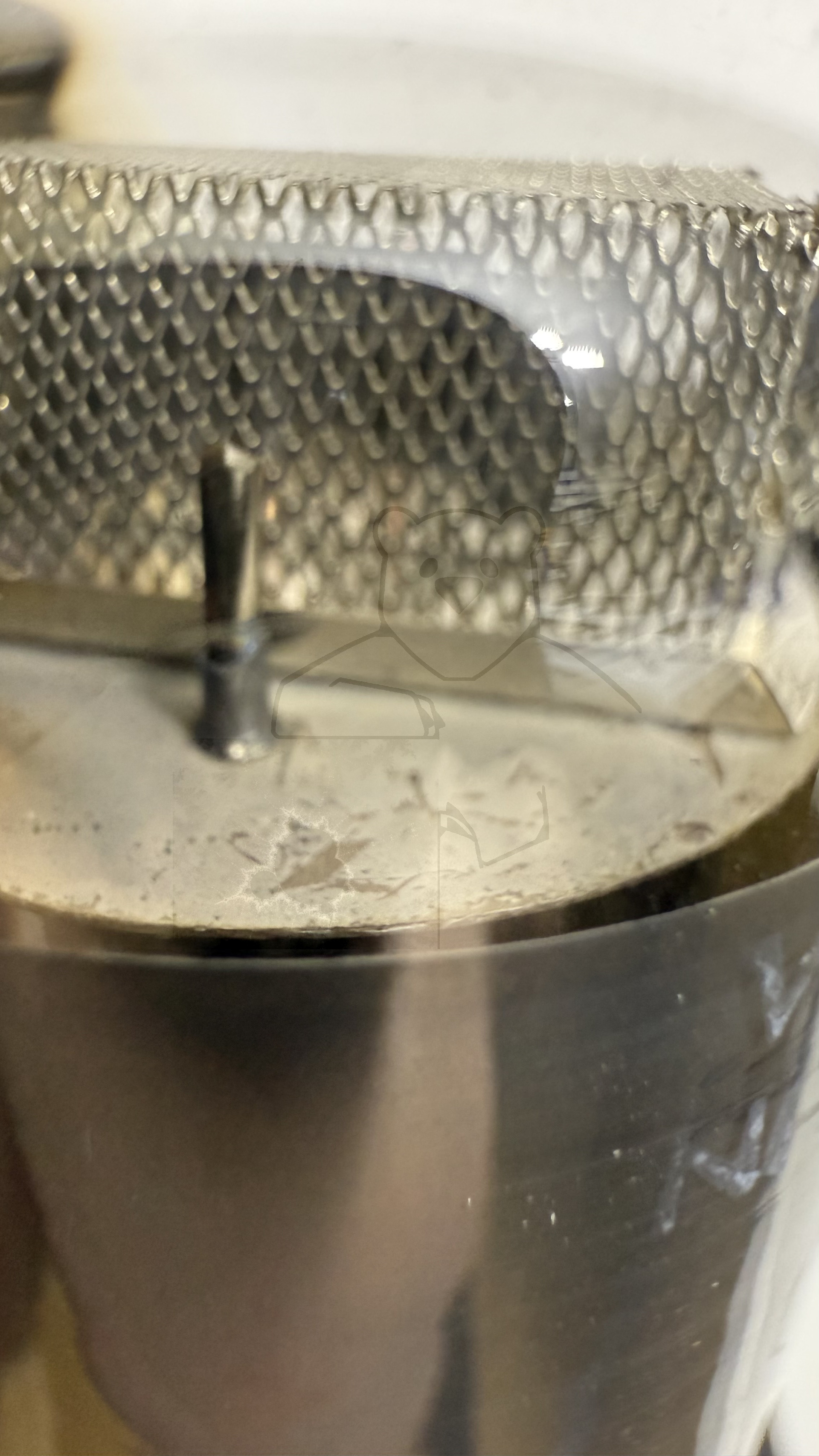

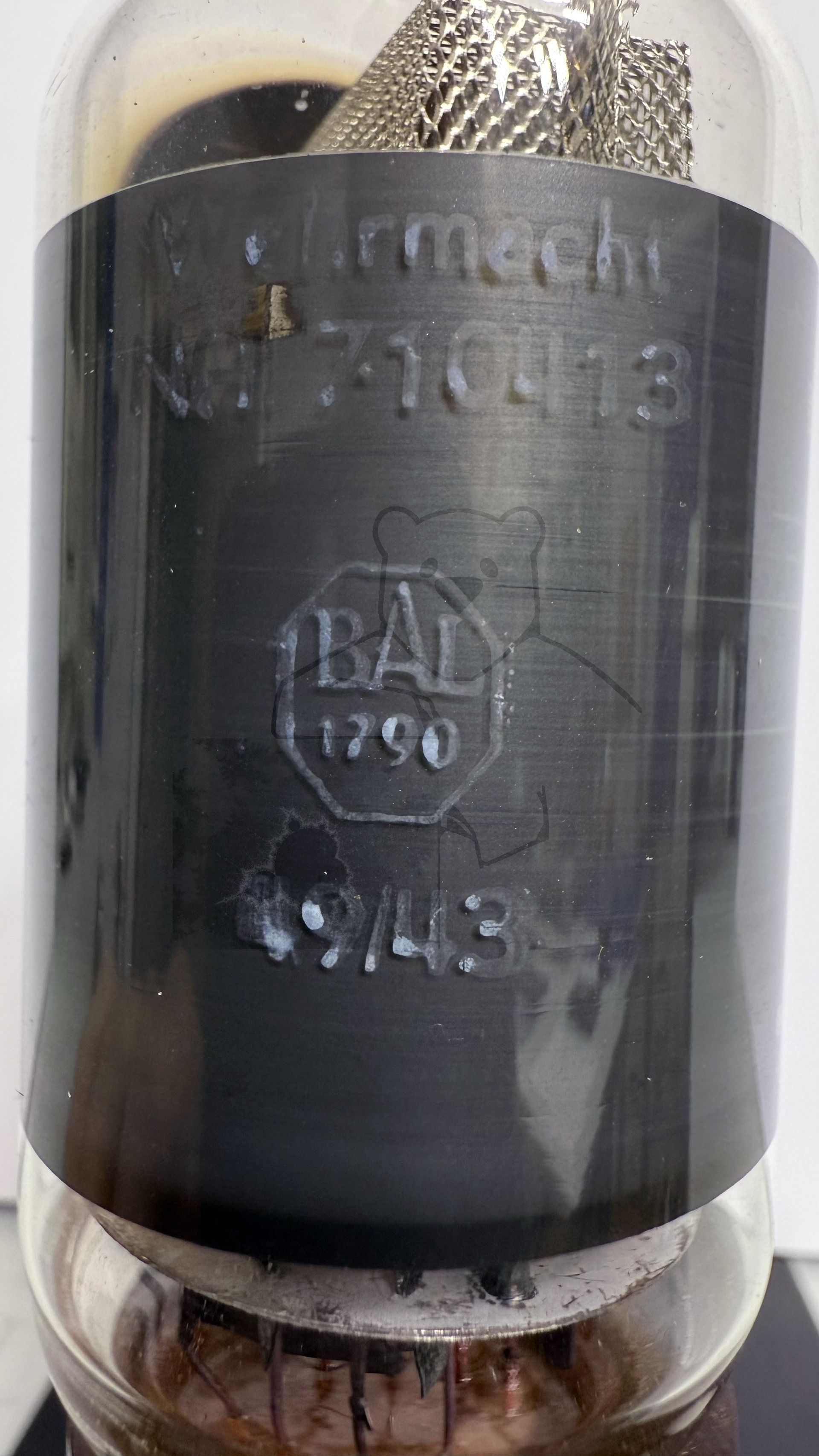

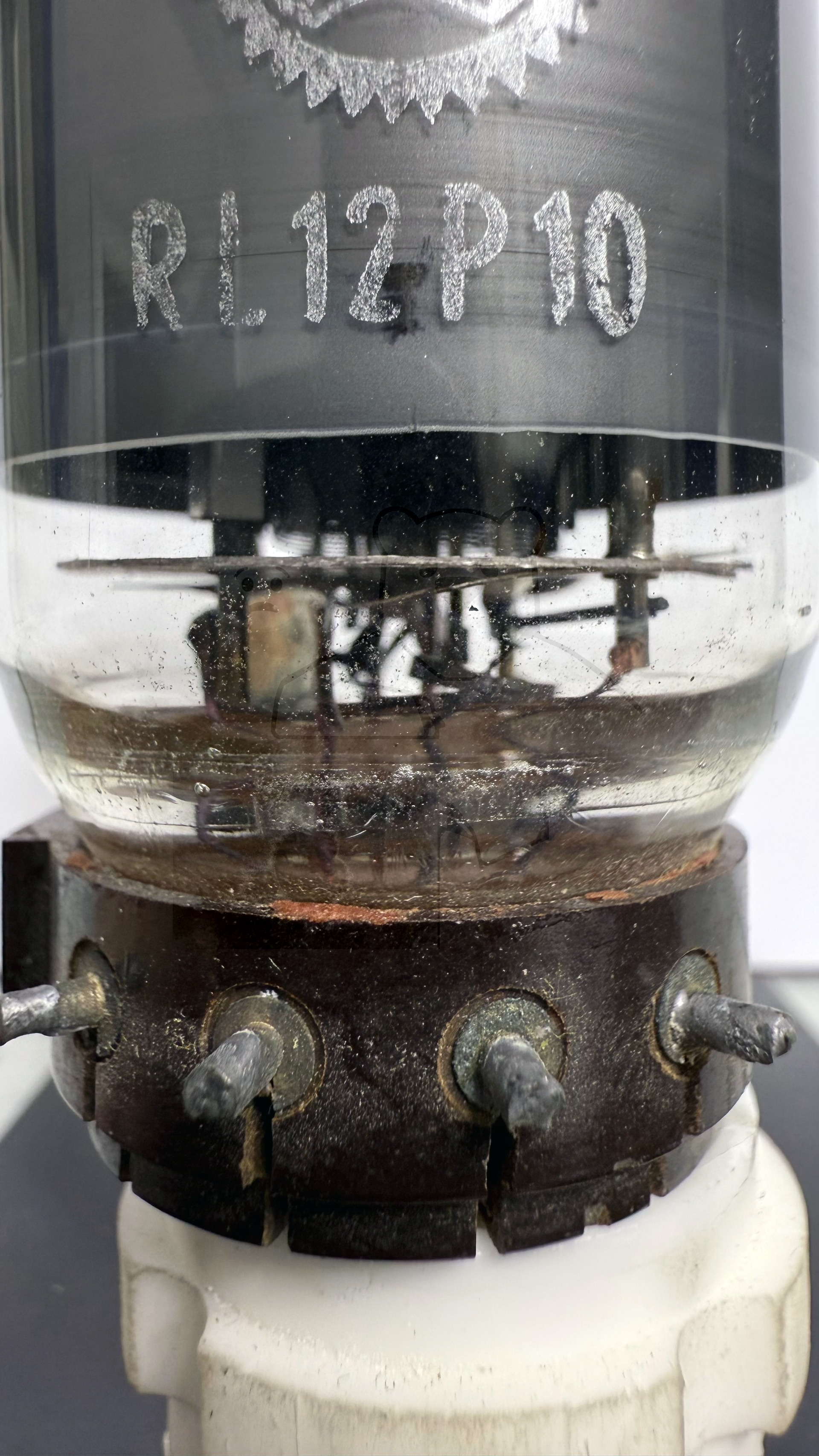

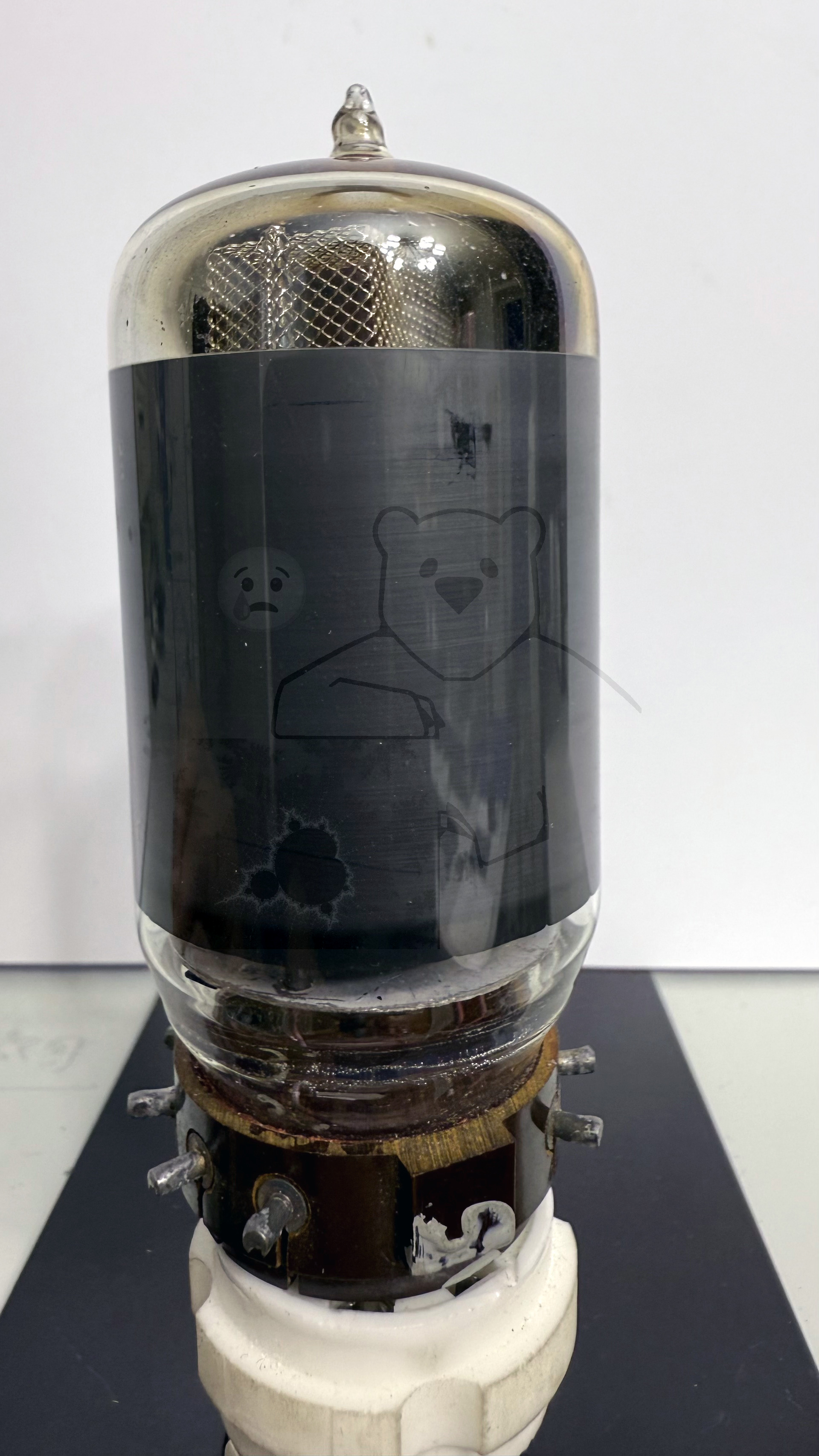

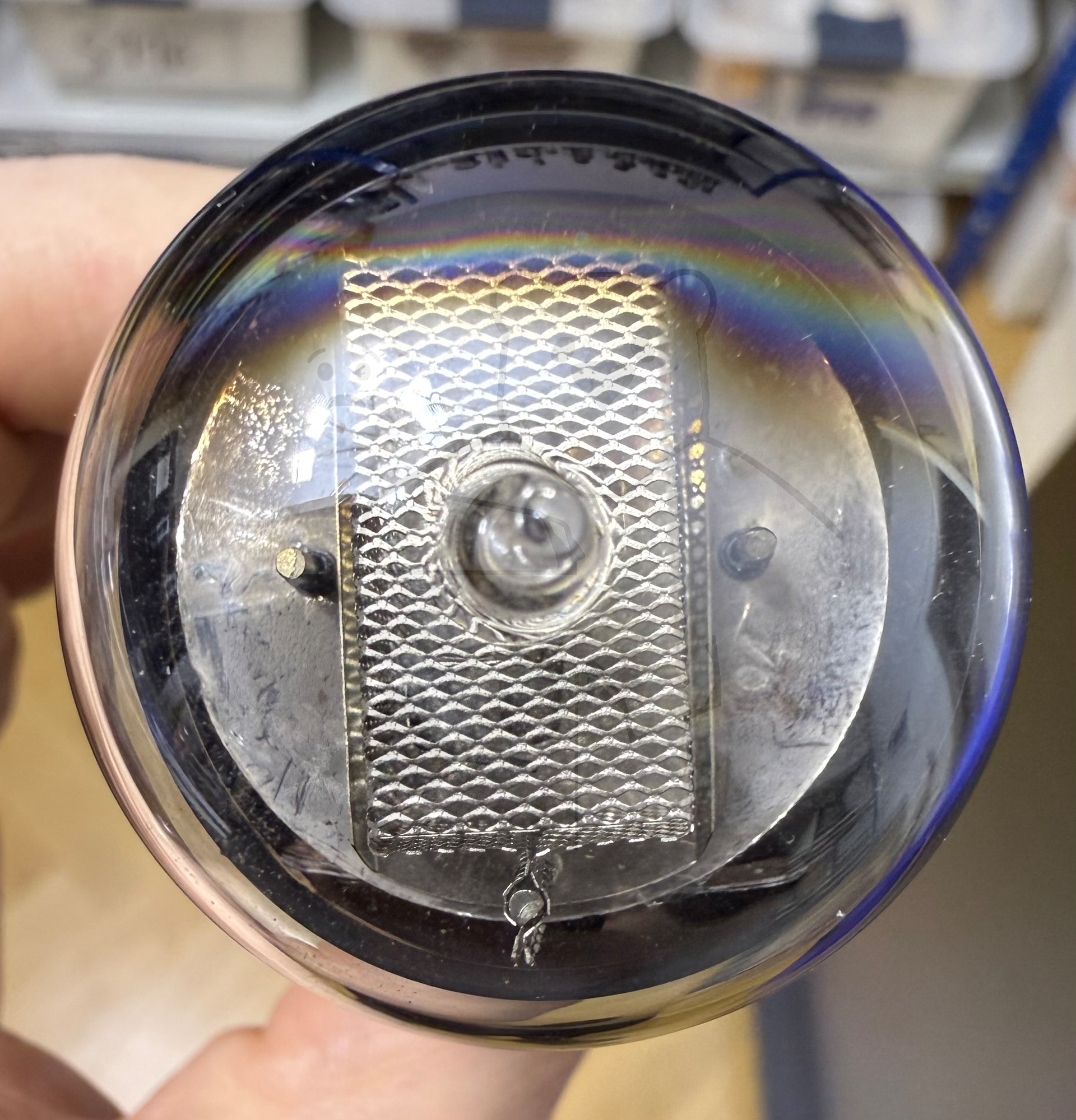

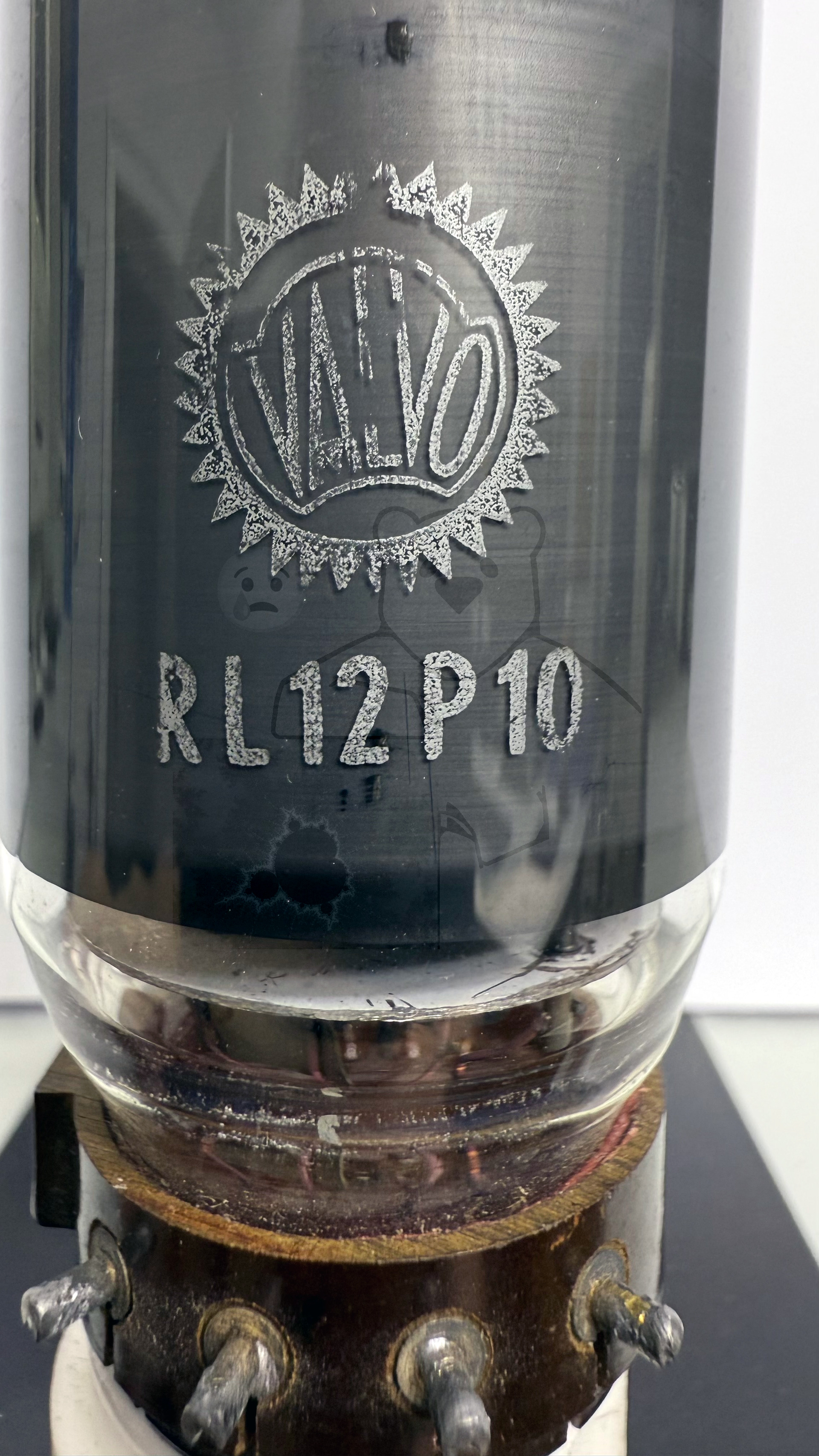

Daten und Bilder der Röhre: RL12P10

🔎 Beschreibung der Röhre: RL12P10

Name	RL12P10
Vergleichsname
Heizspannung (Volt)	12,6
Heizstrom (Ampère)	0,45
Art der Heizung	Indirekt
Röhren mit Sockel	Spezialsockel, Deutsche Wehrmacht → Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht
Zusätzliche Informationen
Letzte Änderung	11.06.2018 17:15:43

🔎 Beschreibung der Systeme für die Röhre: RL12P10

	System 1
Kathode	k
Gitter 1	g1
Gitter 2	g2
Gitter 3	g3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung
Funktion	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

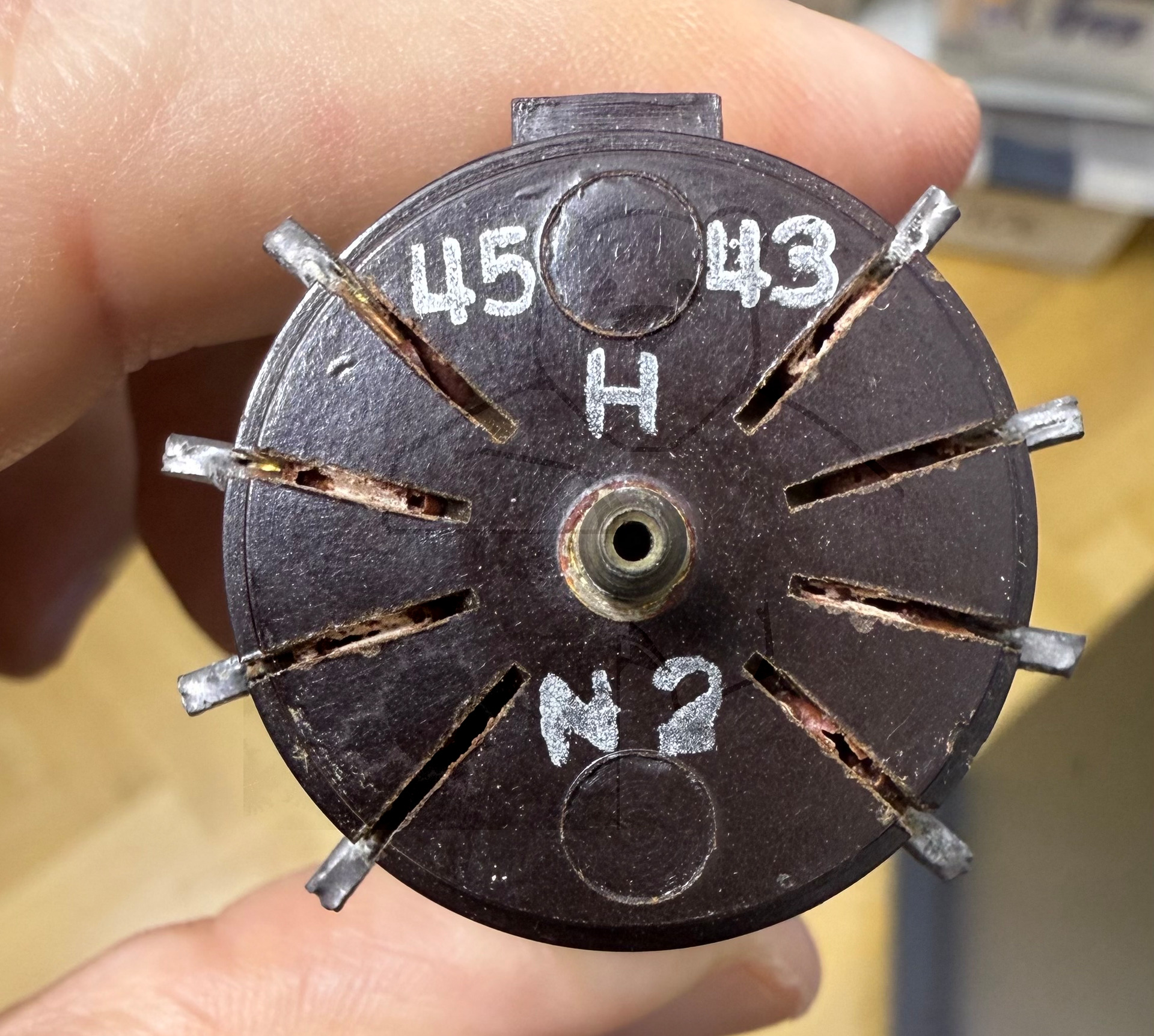

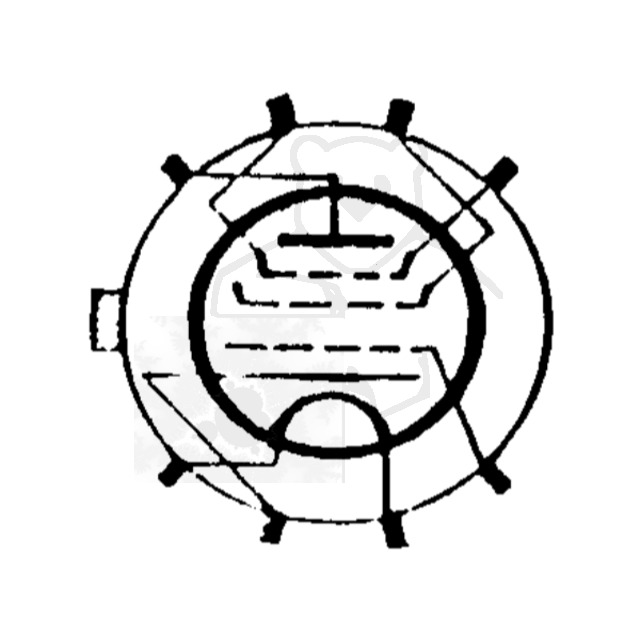

🔎 Sockelschaltung der RL12P10

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: RL12P10
Datenblatt RL12P10 Telefunken [www.tubedata.info].pdf (366 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
