đ Beschreibung der Röhre: RGQ7,5/0,6
| Name | RGQ7,5/0,6 |
| Vergleichsname | |
| Heizspannung (Volt) | 2,5 |
| Heizstrom (AmpĂšre) | 5 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | â Informationen zum Sockel: Europa, 4pol. â Liste aller Röhren mit: Europa, 4pol. |
| ZusĂ€tzliche Informationen | Röhre arbeitet mit QuecksilberfĂŒllung Vorheizzeit vor anlegen der Anodenspannung: 30 Sekunden |
| Letzte Ănderung | 11.06.2018 17:12:38 |
đ Beschreibung der Systeme fĂŒr die Röhre: RGQ7,5/0,6
| System 1 | |
| Kathode | 1, 3 |
| Gitter 1 | |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | Kappe |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 1, 3 und 2, 4 |
| Abschirmung | |
| Funktion | â Gleichrichter, Einweg, Gasgefuellt |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

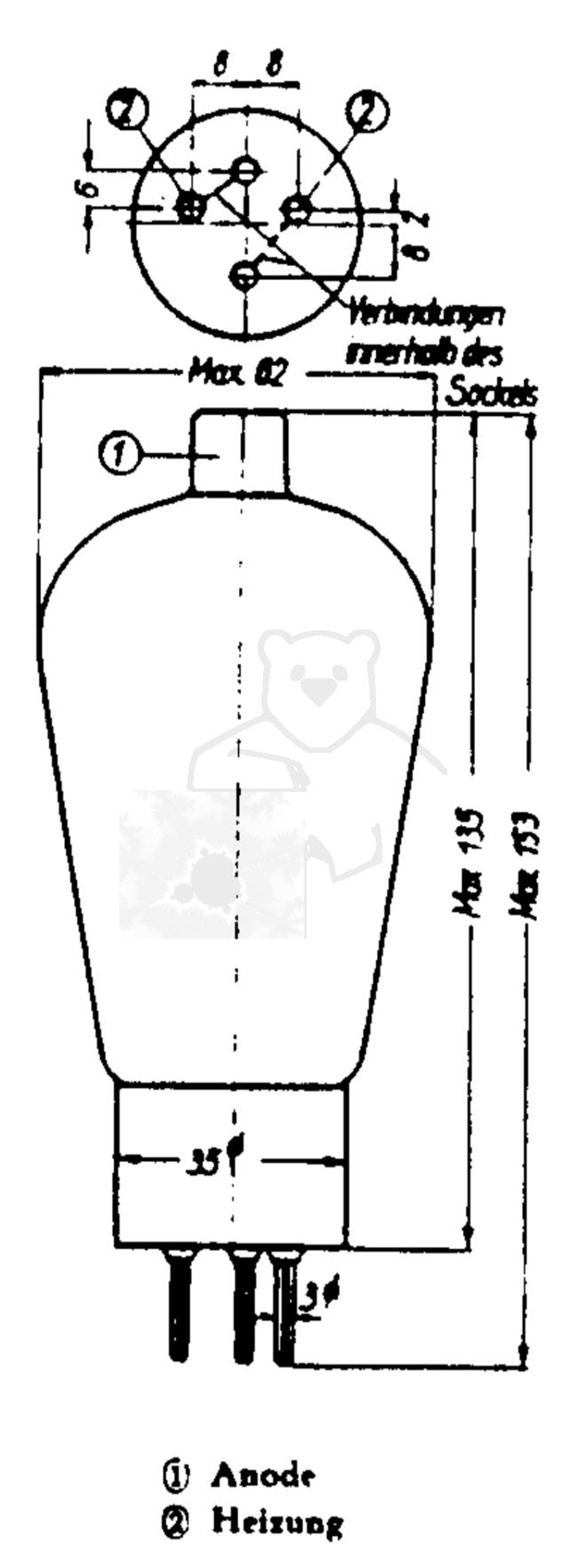

đ Sockelschaltung der RGQ7,5/0,6
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: RGQ7,5/0,6
Datenblatt RGQ7.5-0.6 Telefunken [www.tubedata.info].pdf (115 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: RGQ7,5/0,6

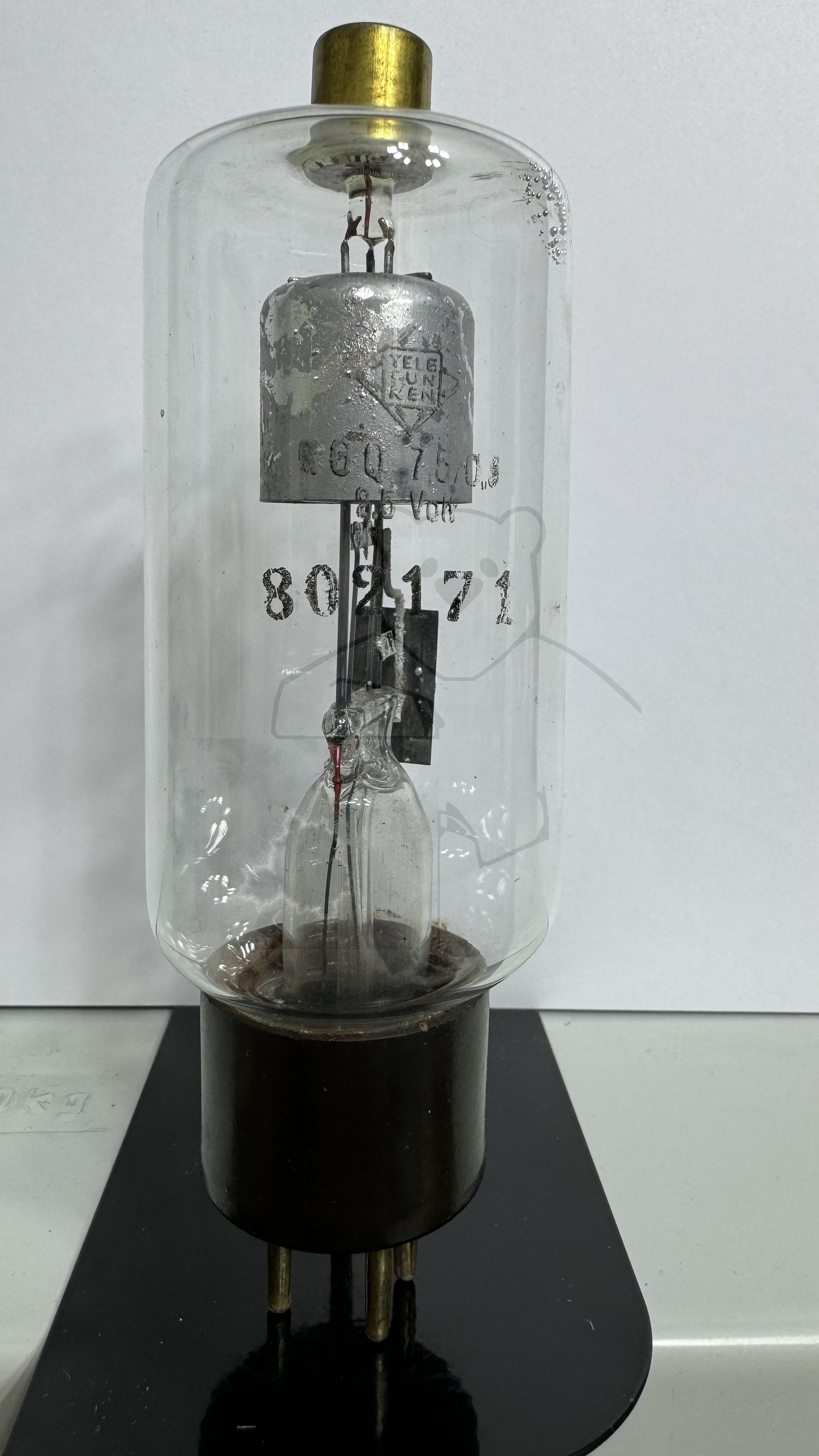

Röhre RGQ7,5-0,6 #7530 Bild 1

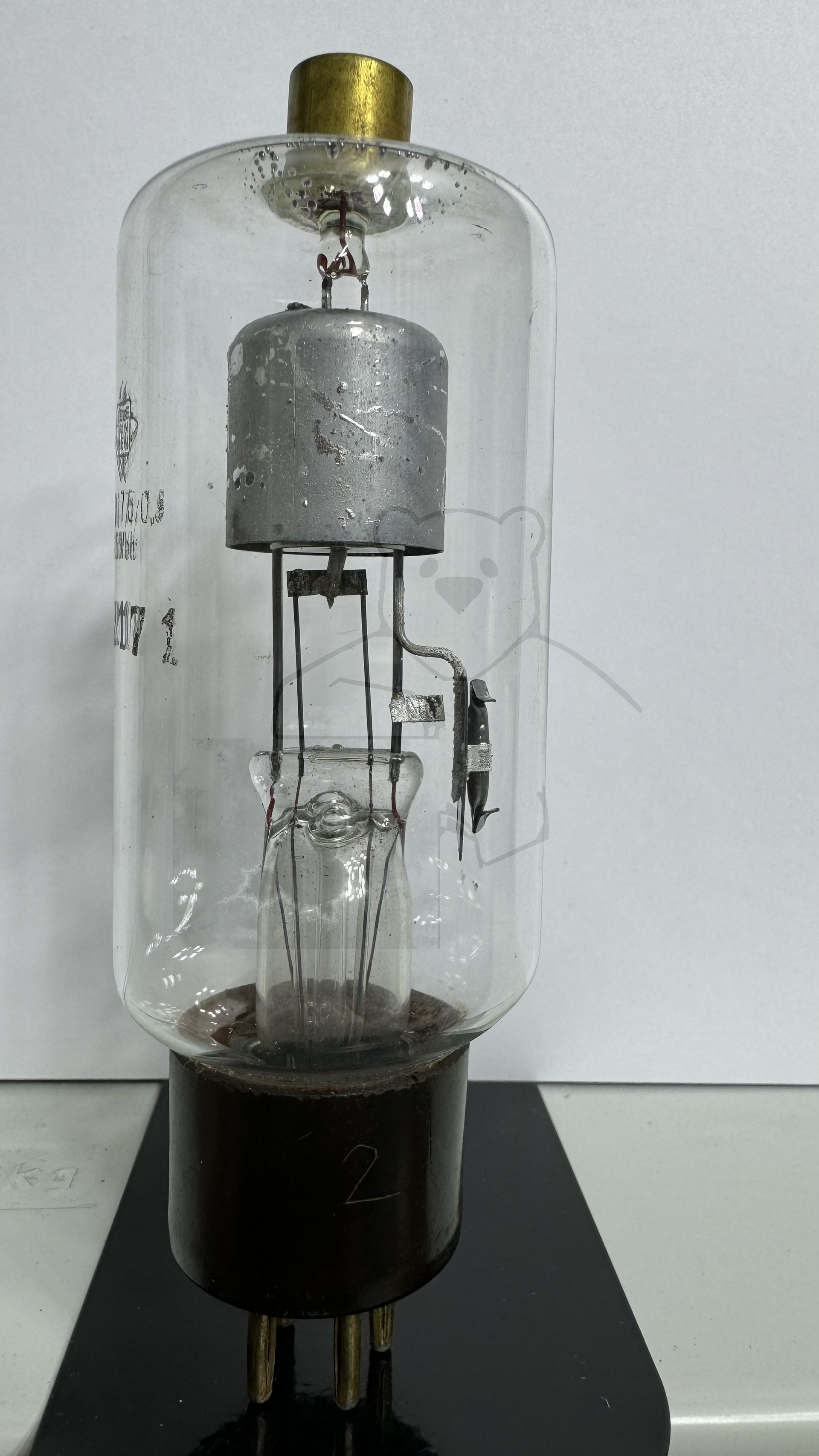

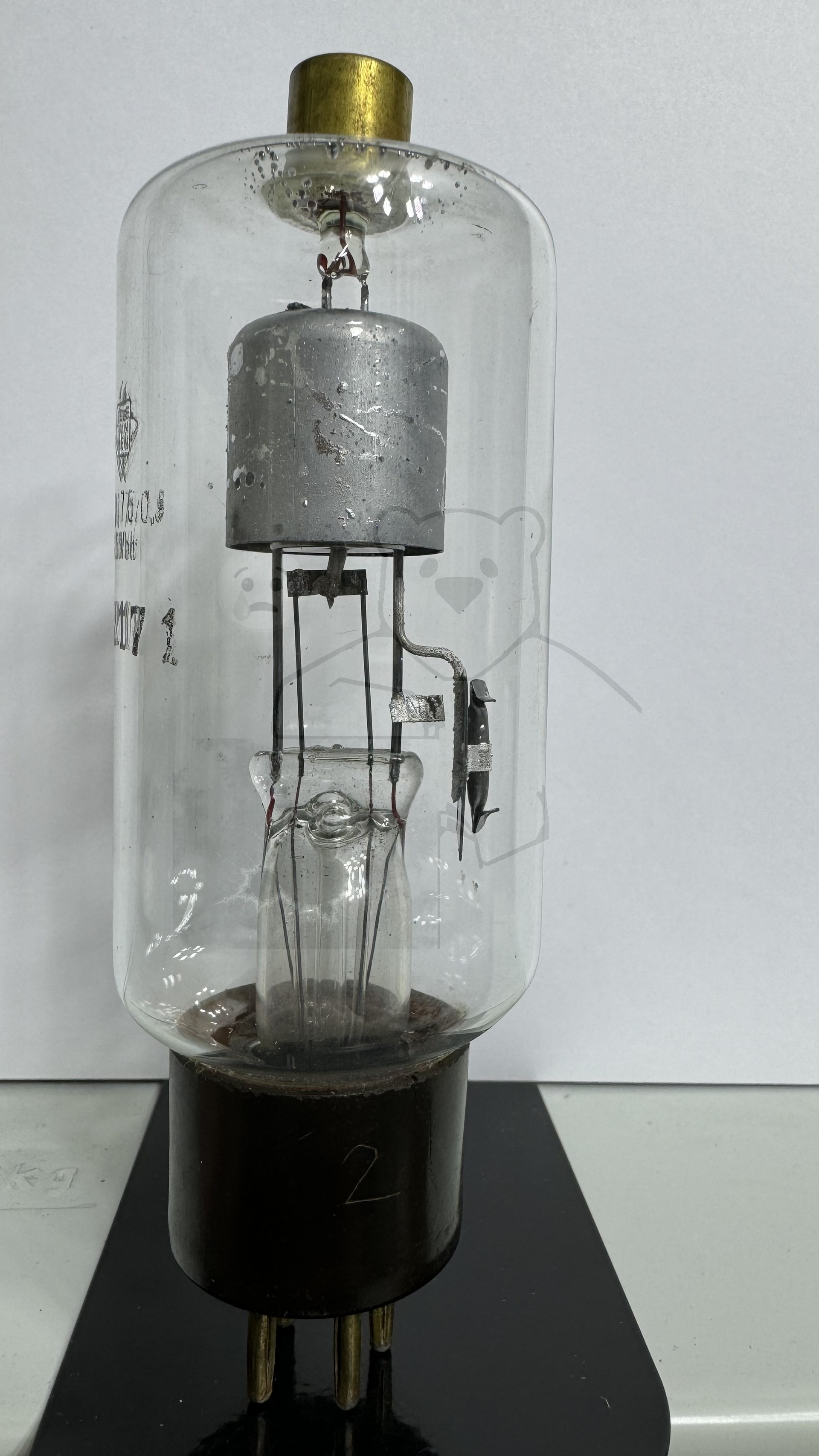

Röhre RGQ7,5-0,6 #7530 Bild 2

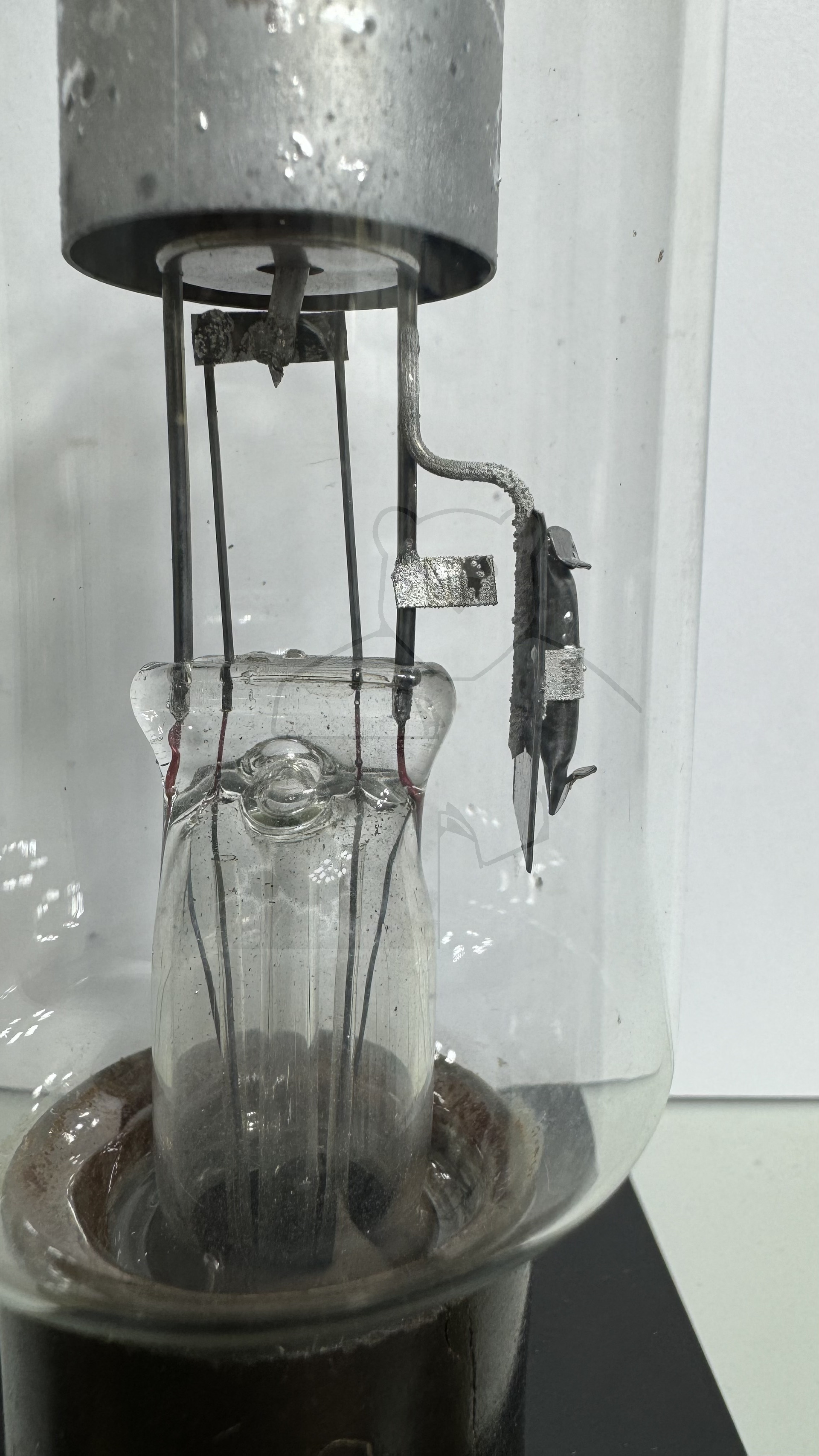

Röhre RGQ7,5-0,6 #7530 Bild 3

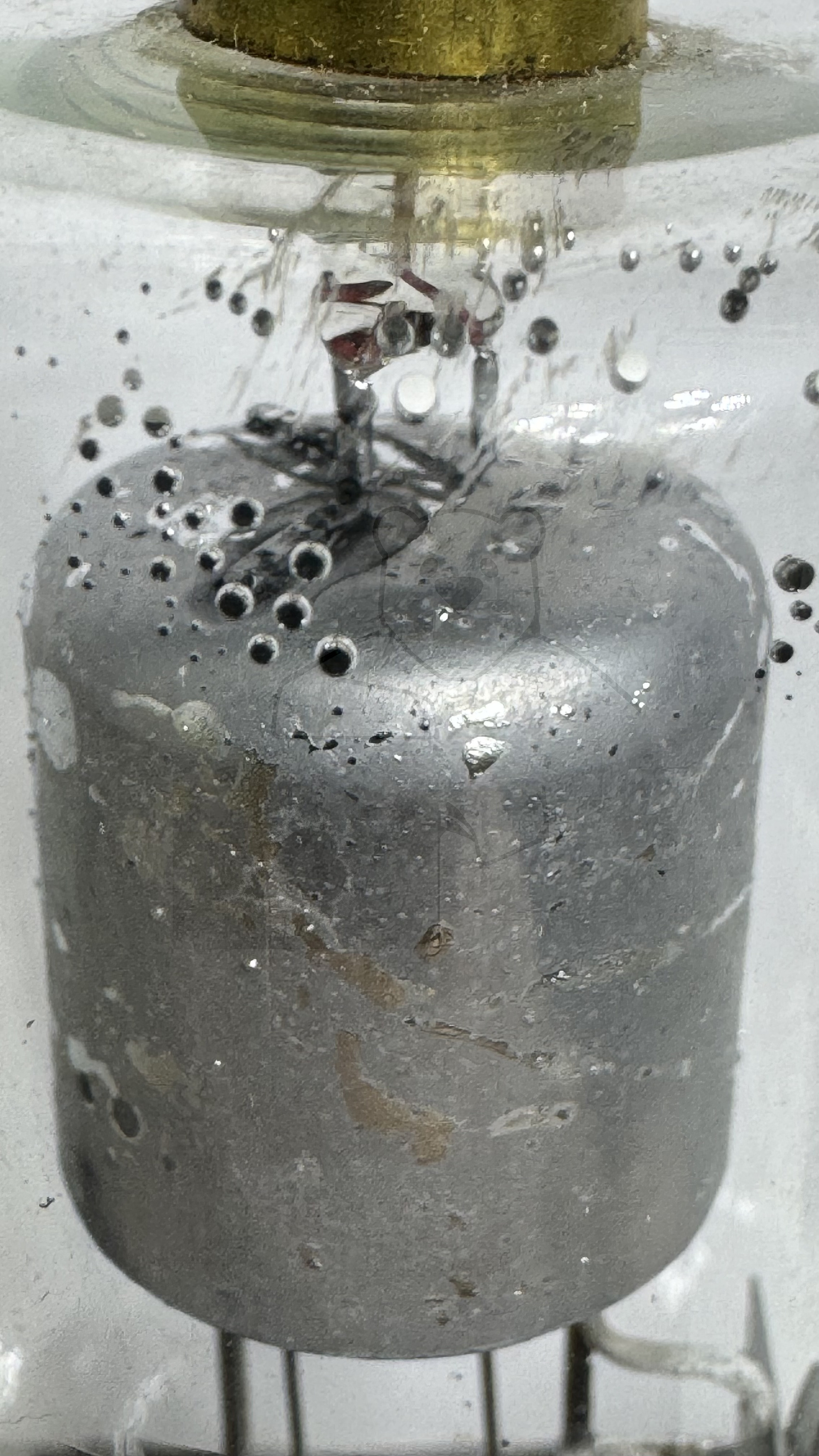

Röhre RGQ7,5-0,6 #7530 Bild 4

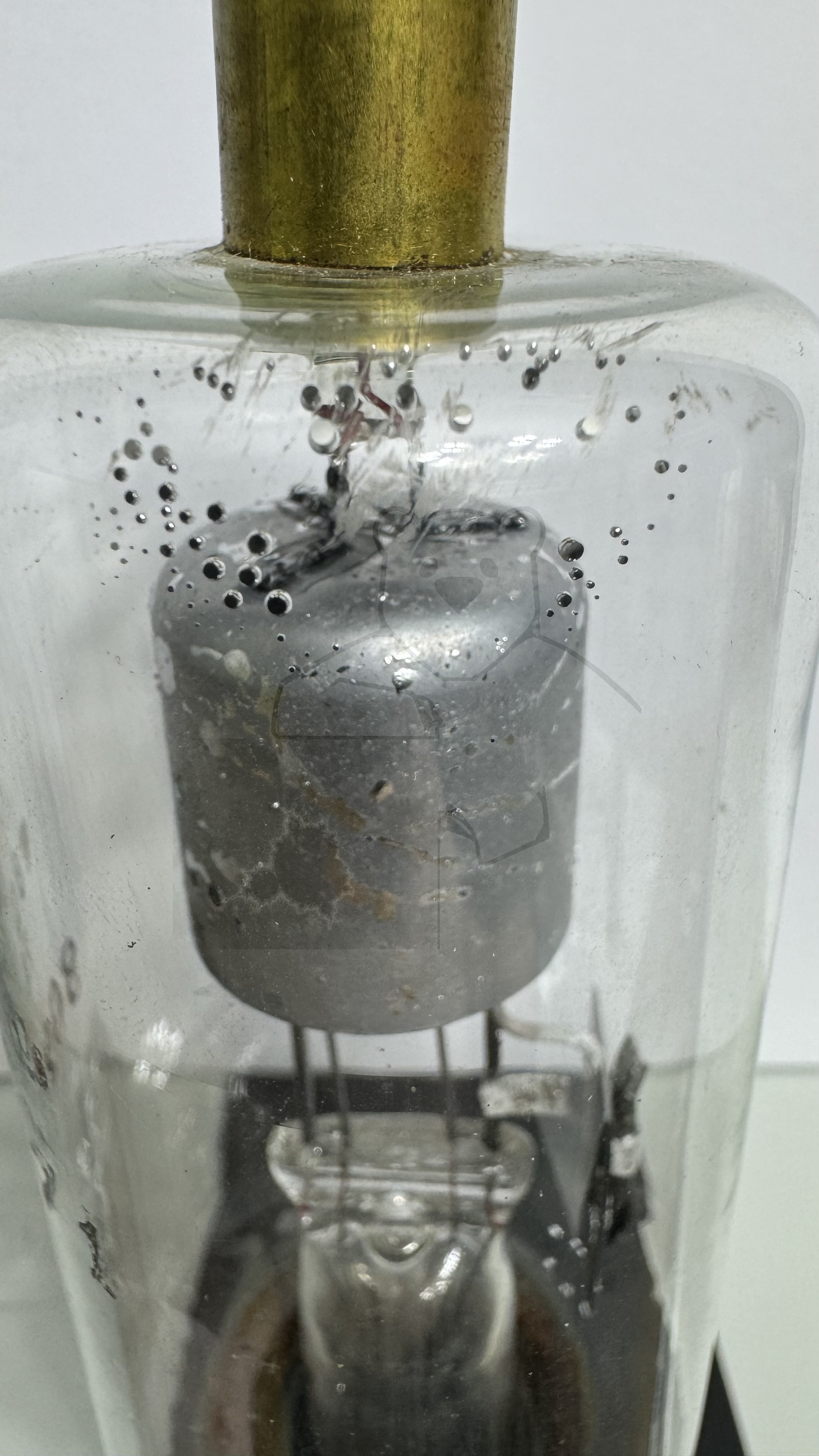

Röhre RGQ7,5-0,6 #7530 Bild 5

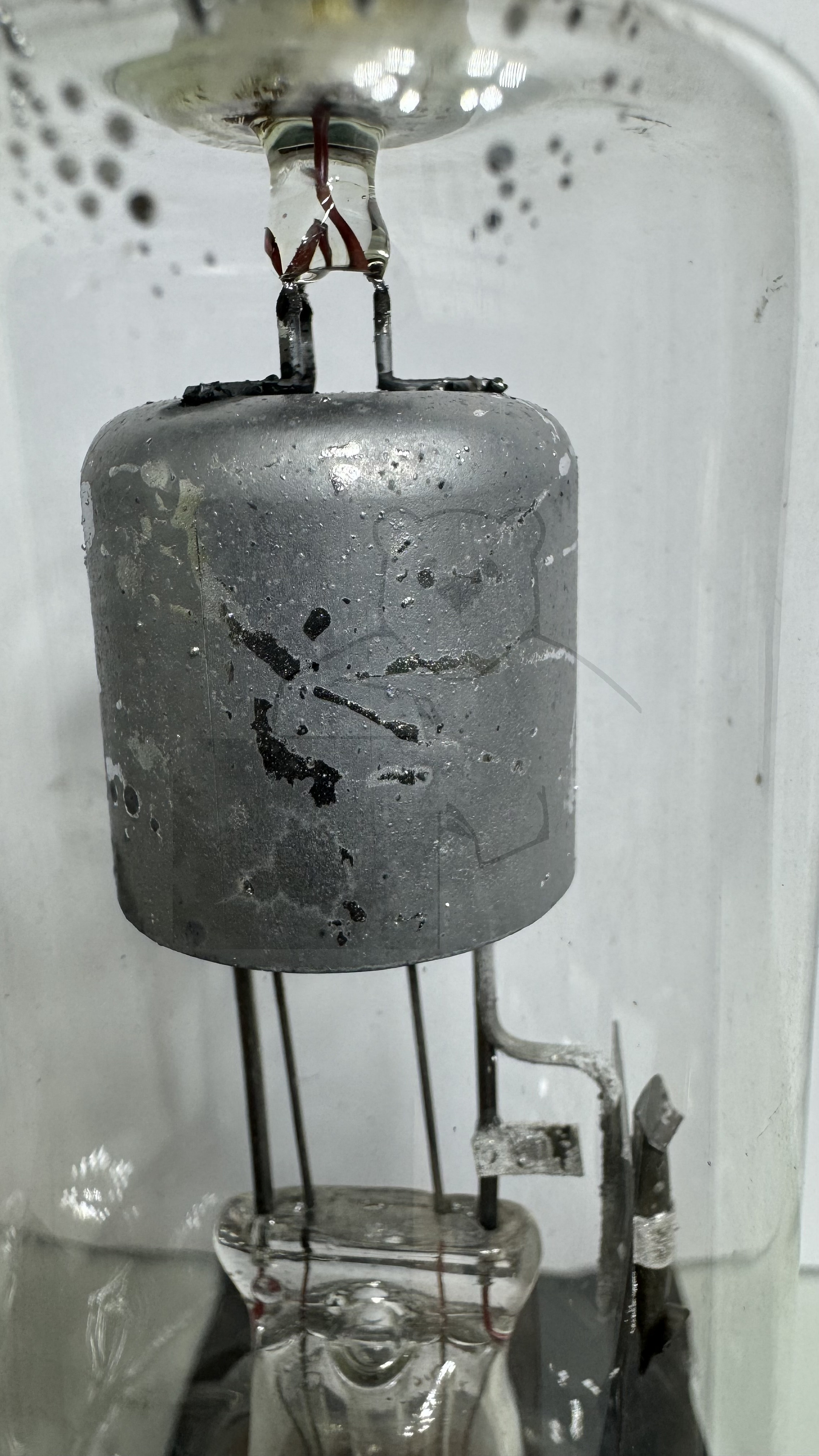

Röhre RGQ7,5-0,6 #7530 Bild 6

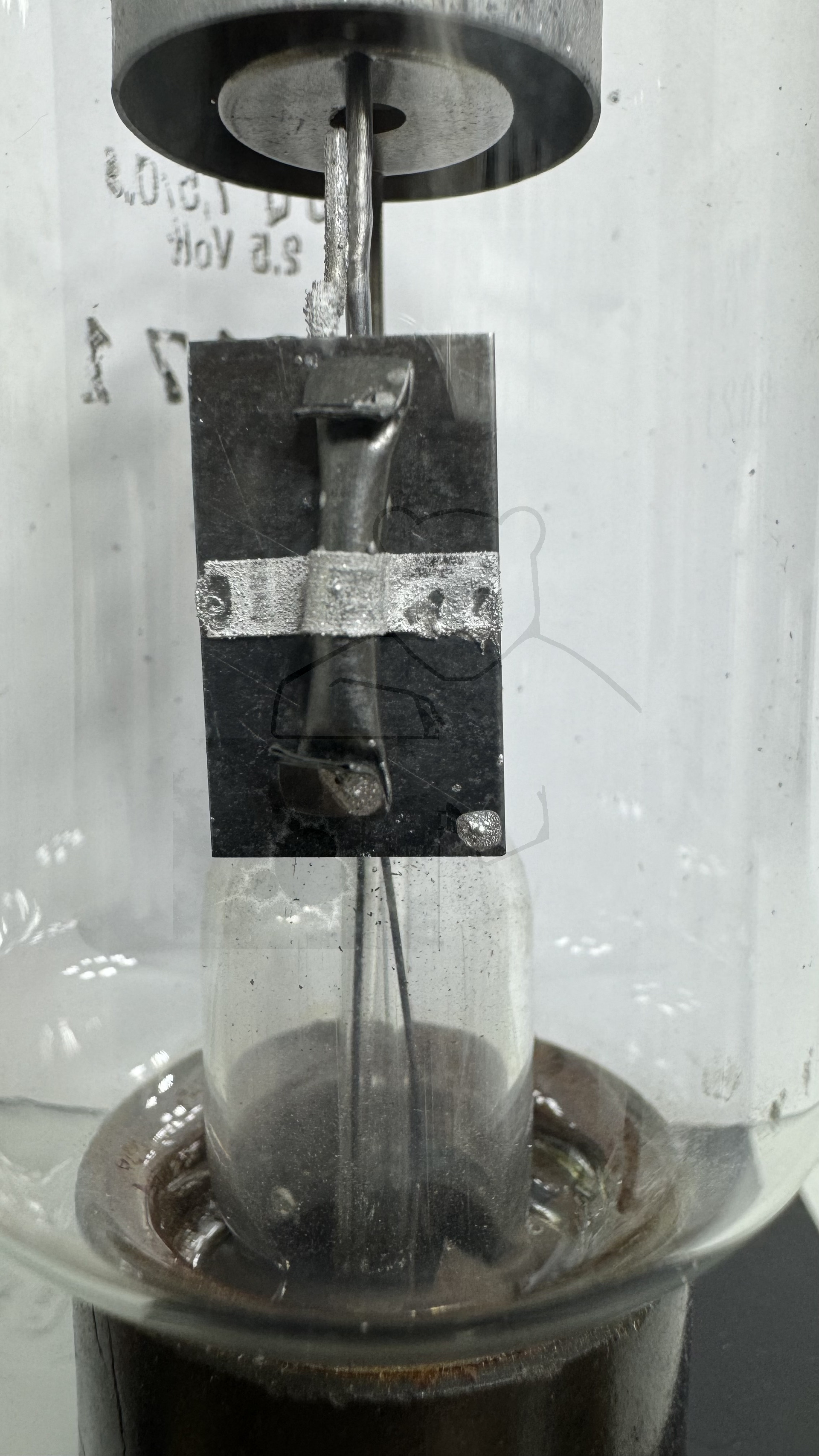

Röhre RGQ7,5-0,6 #7530 Bild 7

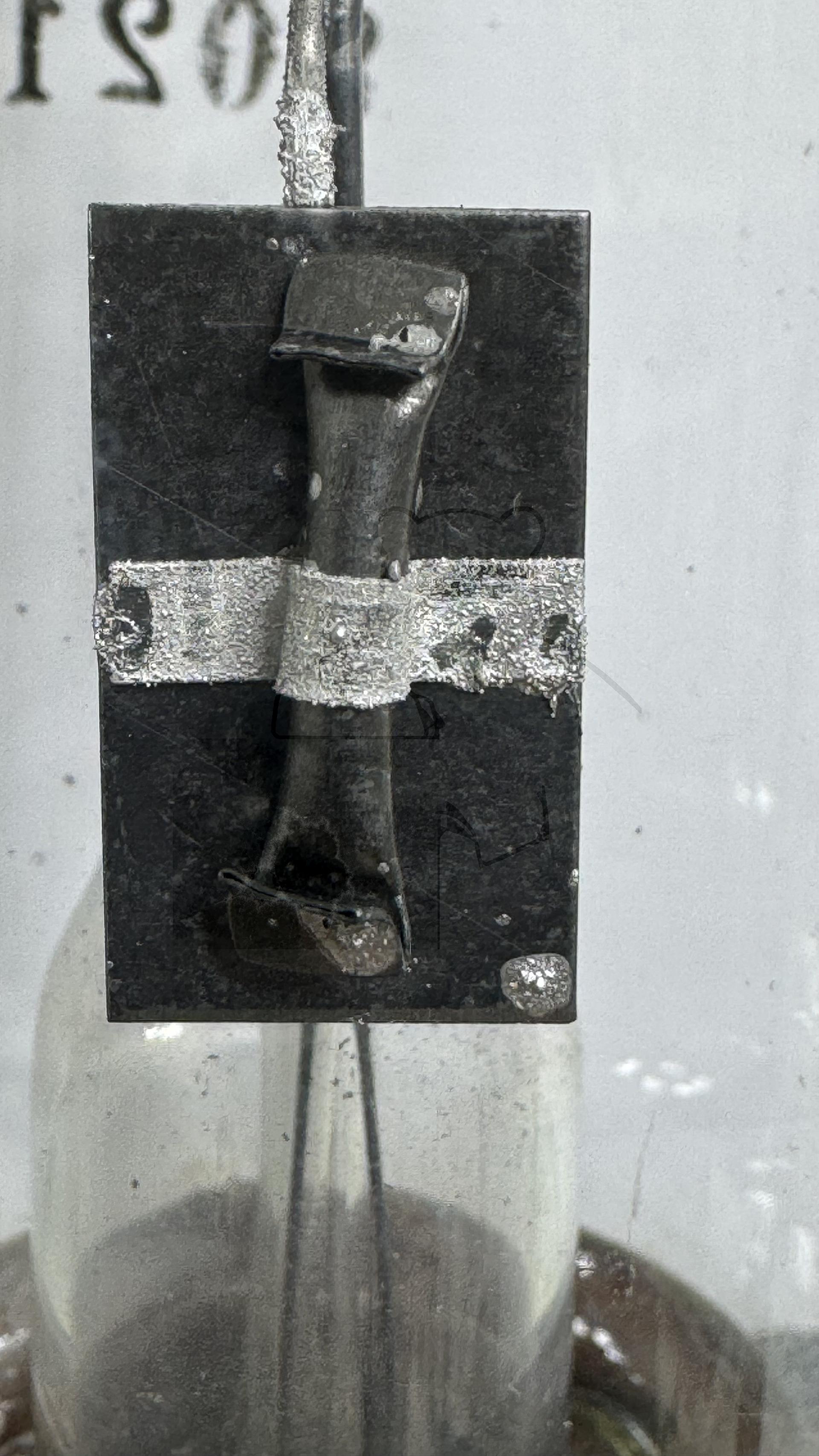

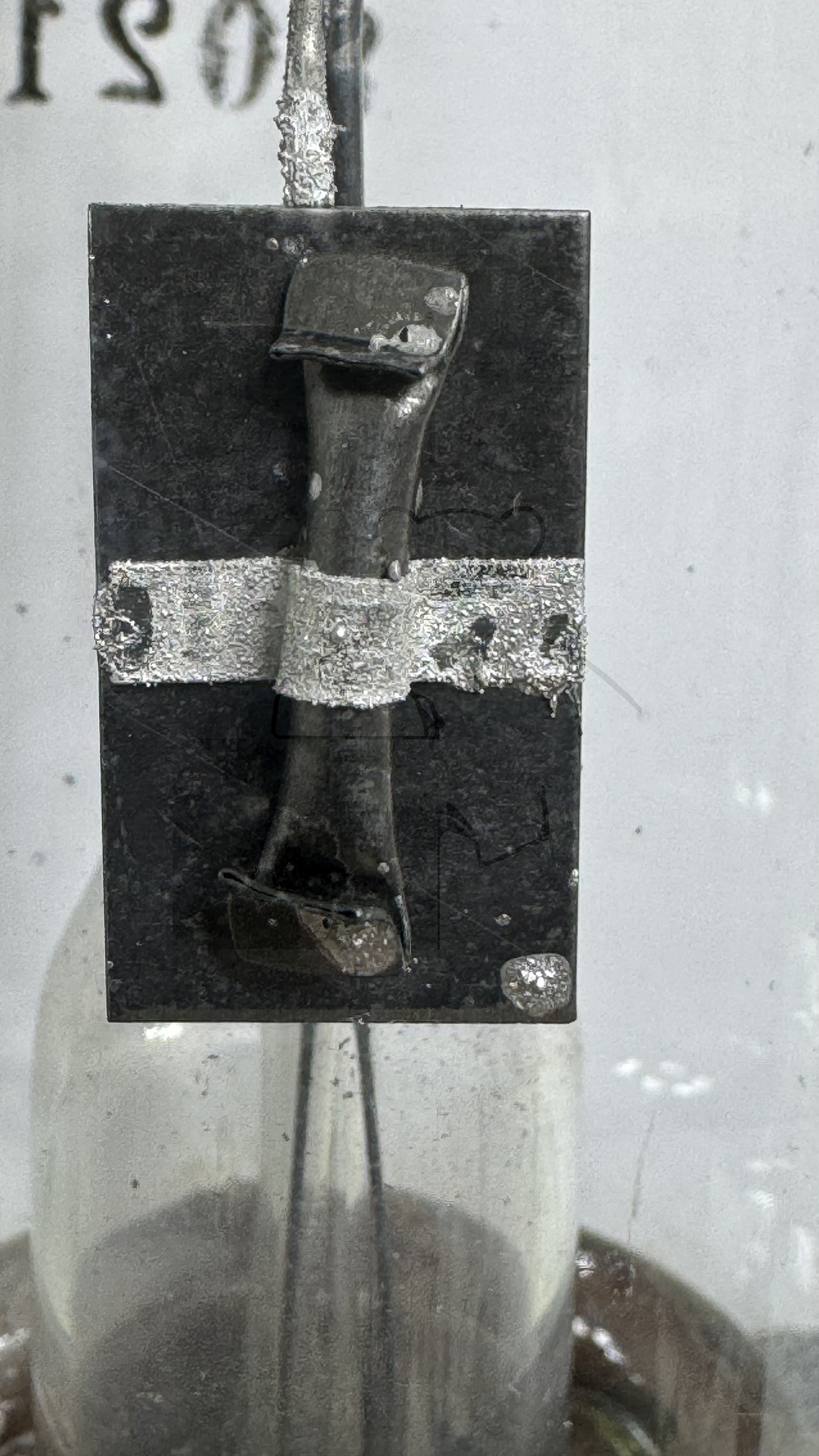

Röhre RGQ7,5-0,6 #7530 Bild 8

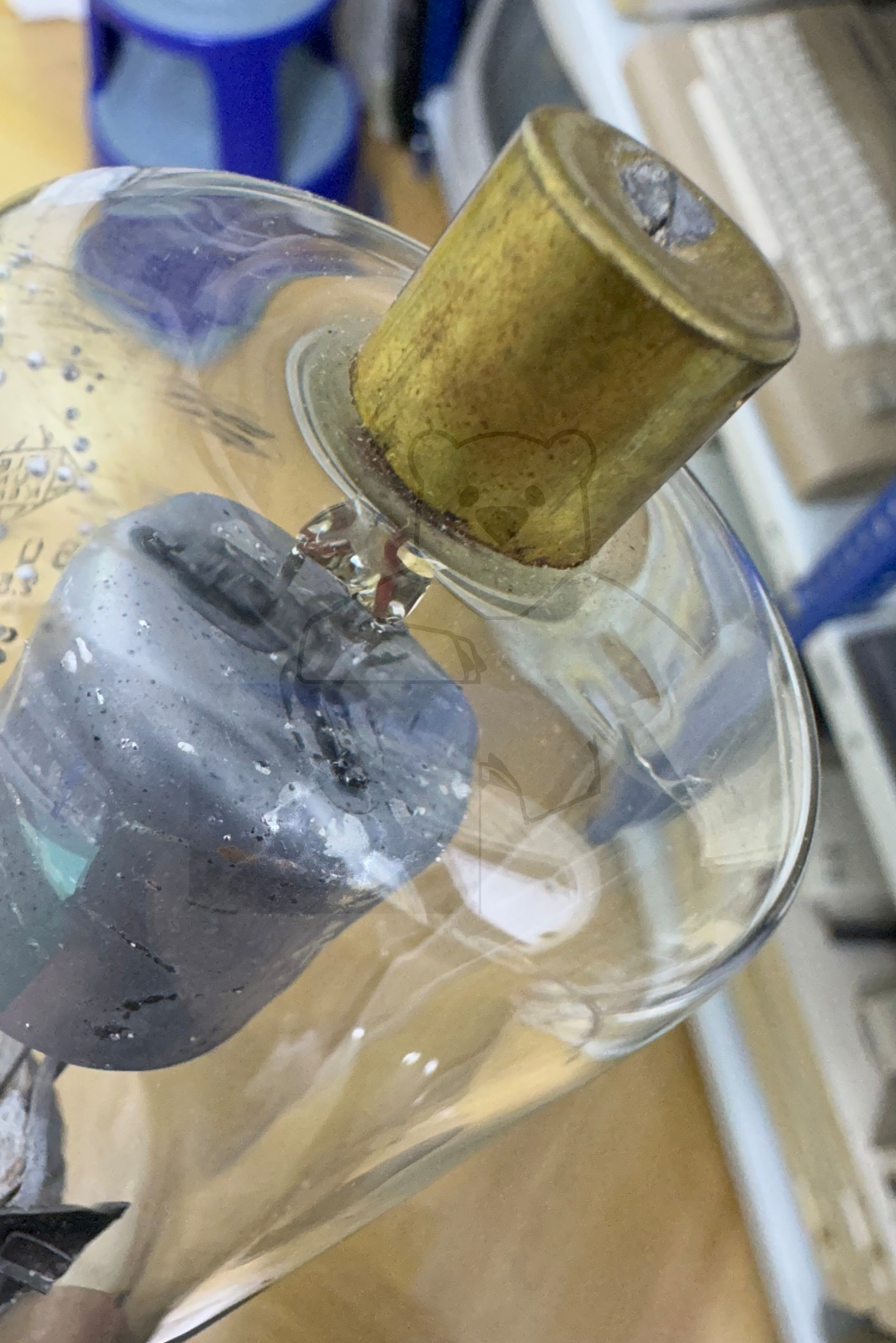

Röhre RGQ7,5-0,6 #7530 Bild 9

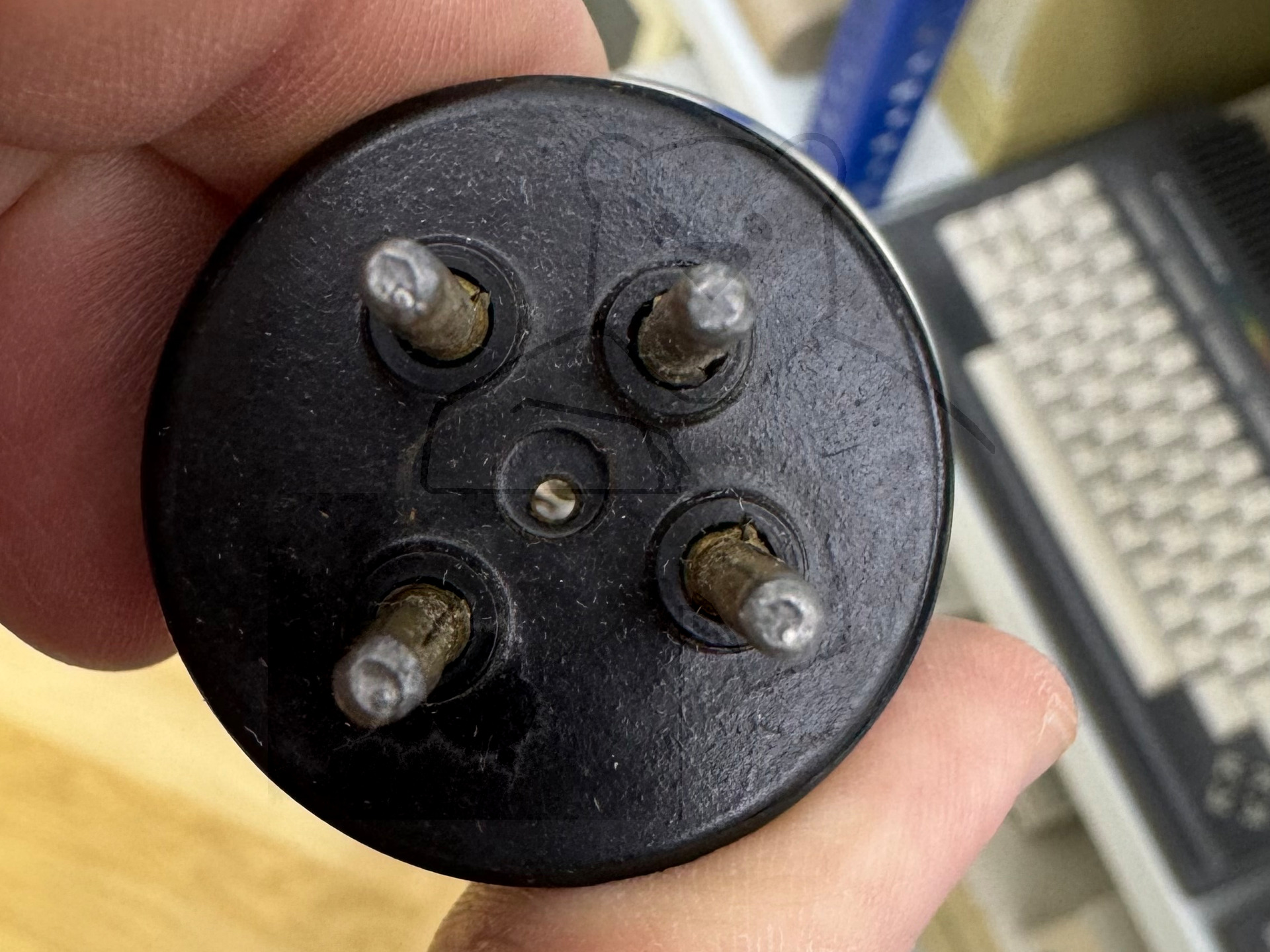

Röhre RGQ7,5-0,6 #7530 Bild 10

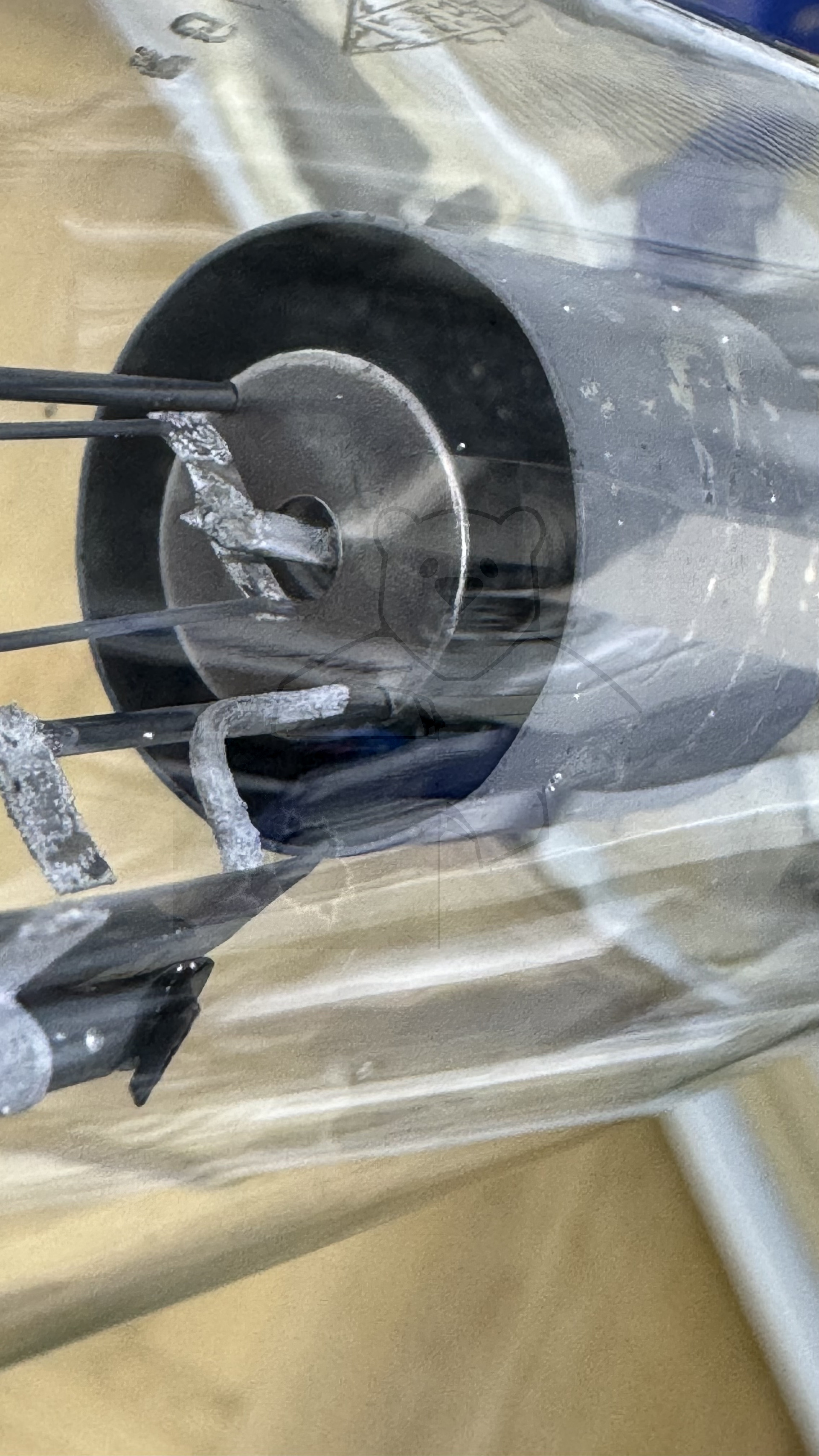

Röhre RGQ7,5-0,6 #7530 Bild 11
Röhre RGQ7,5-0,6 #7530 Verpackung Bild 1

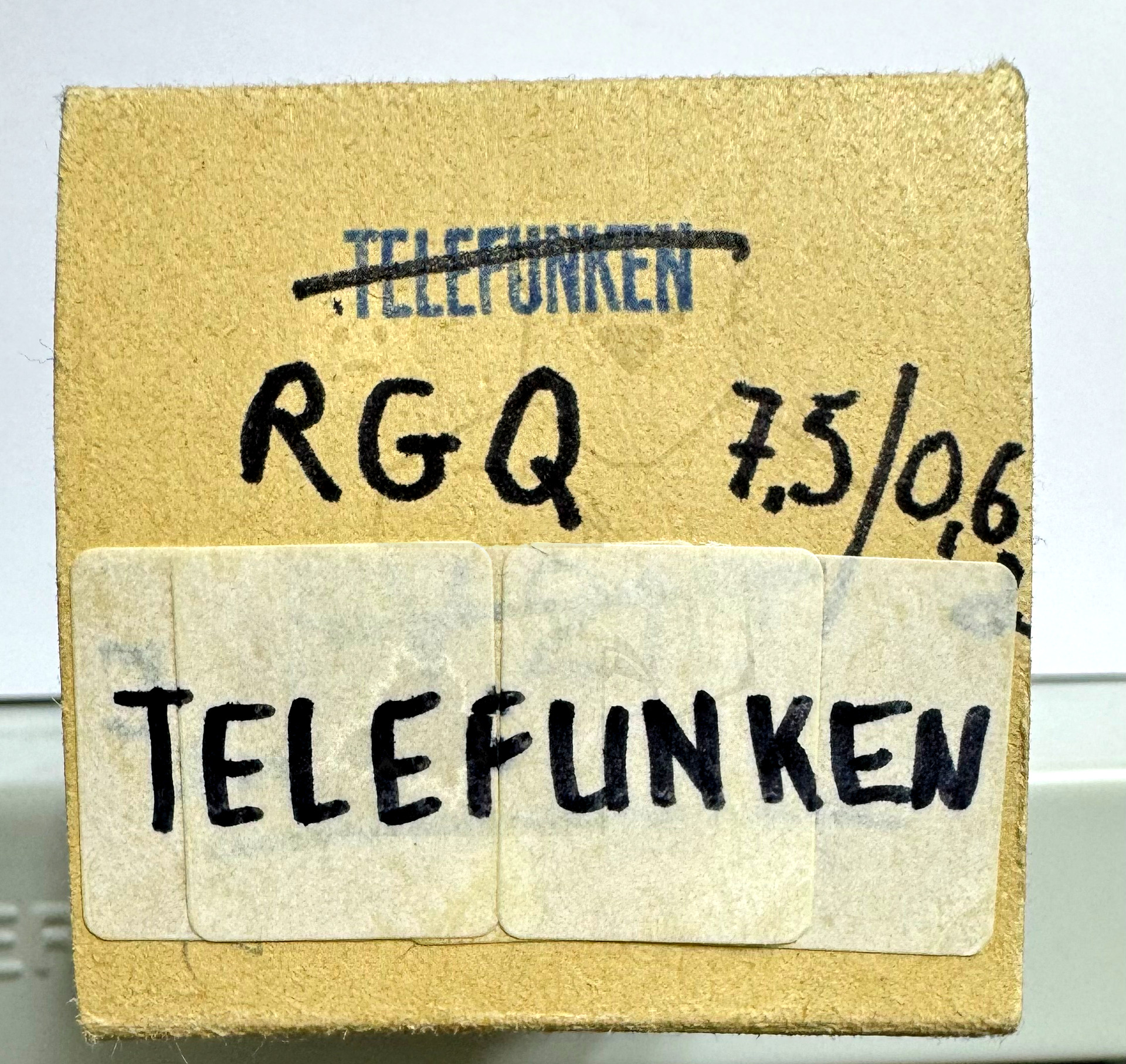

Röhre RGQ7,5-0,6 #7530 Verpackung Bild 2
đ Alle Röhren vom Typ RGQ7,5/0,6 in der Sammlung
- â RGQ7,5/0,6 Inventar: 07530 Hersteller: â Telefunken
