Daten und Bilder der Röhre: RGN504

🔎 Beschreibung der Röhre: RGN504

Name	RGN504
Vergleichsname	1801 G430 G504 PV430
Heizspannung (Volt)	4
Heizstrom (Ampère)	0,5
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Europa, 4pol. → Liste aller Röhren mit: Europa, 4pol.
Zusätzliche Informationen
Letzte Änderung	11.06.2018 17:11:26

🔎 Beschreibung der Systeme für die Röhre: RGN504

	System 1
Kathode	1
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2	4
Leuchtschirm
Heizung	1, 3
Abschirmung
Funktion	→ Gleichrichter, Zweiweg, Hochvakuum

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

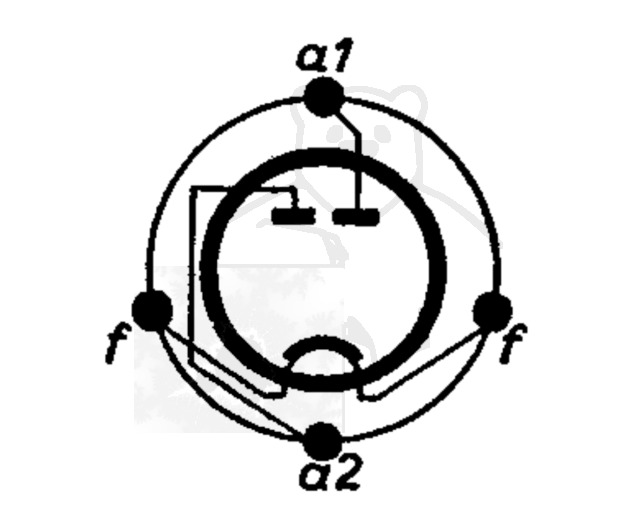

🔎 Sockelschaltung der RGN504

Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt

🔎 Datenblätter zur Röhre: RGN504
Datenblatt RGN504 Telefunken.pdf (173 kB)
Pruefkarte RGN504 - Neuberger RPM370 Roehrenmessgeraet.pdf (241 kB)
Pruefkarte RGN504 G504 G430 PV430 1801 - Funke W19 Roehrenpruefer.pdf (152 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
