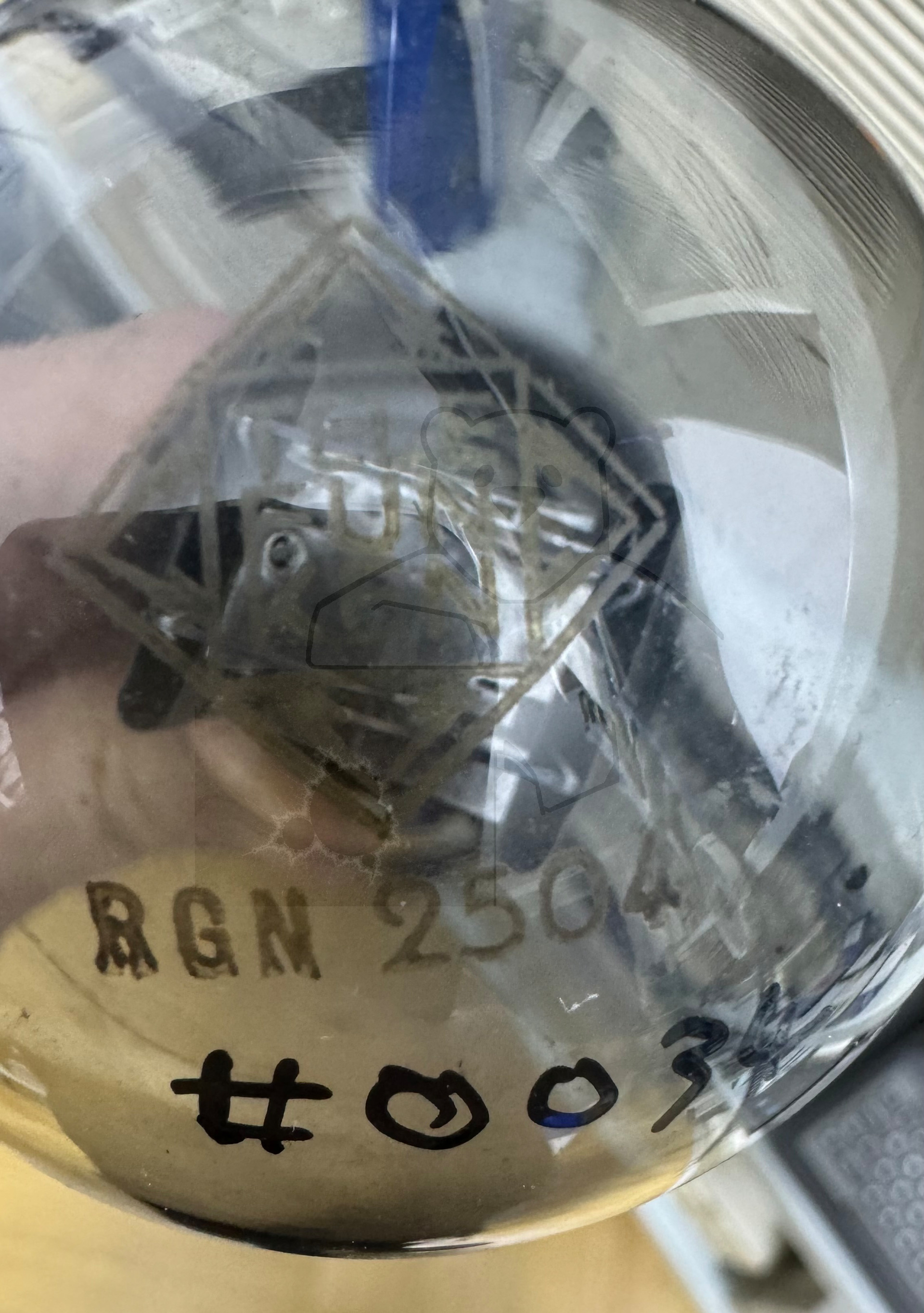

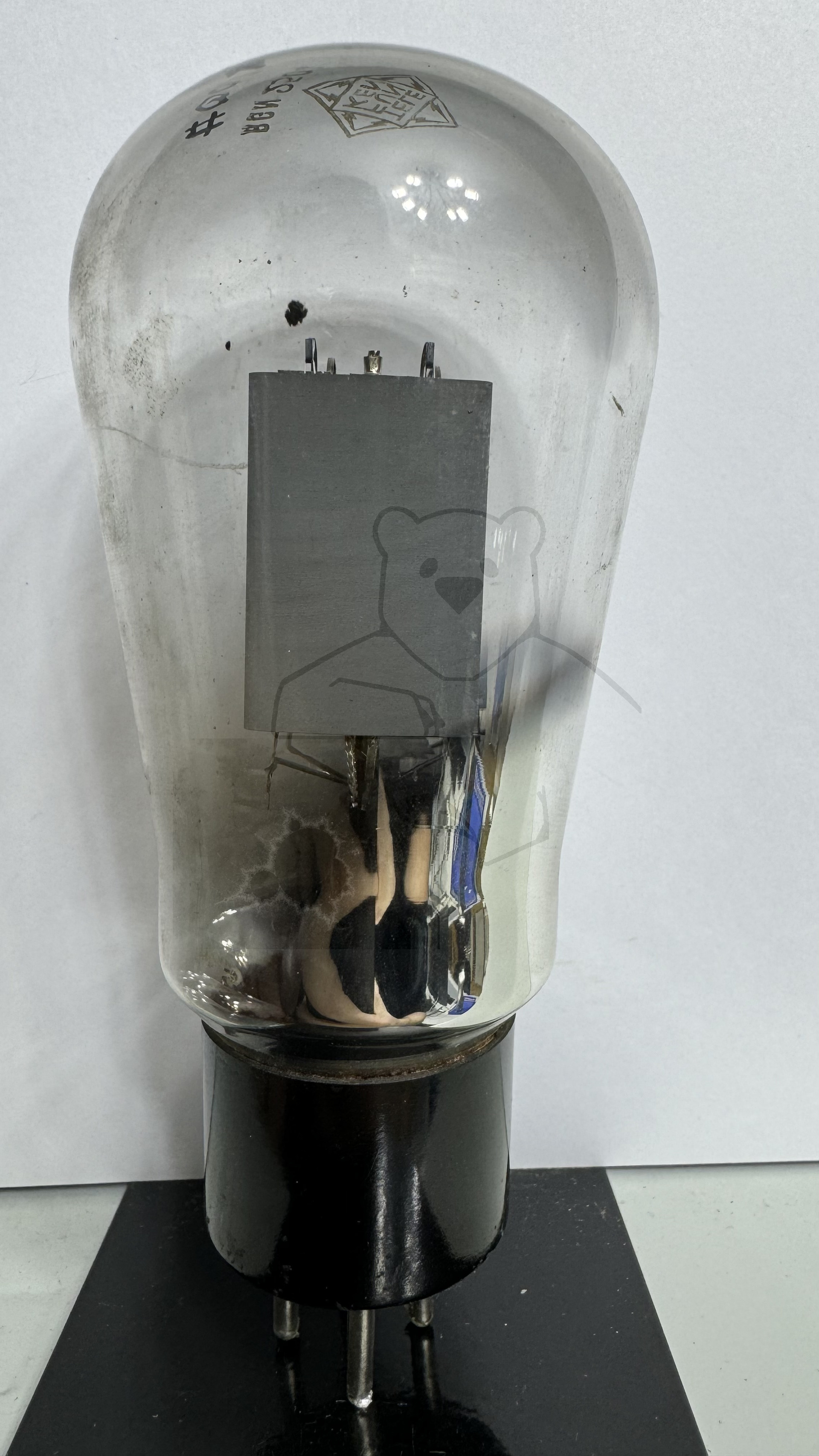

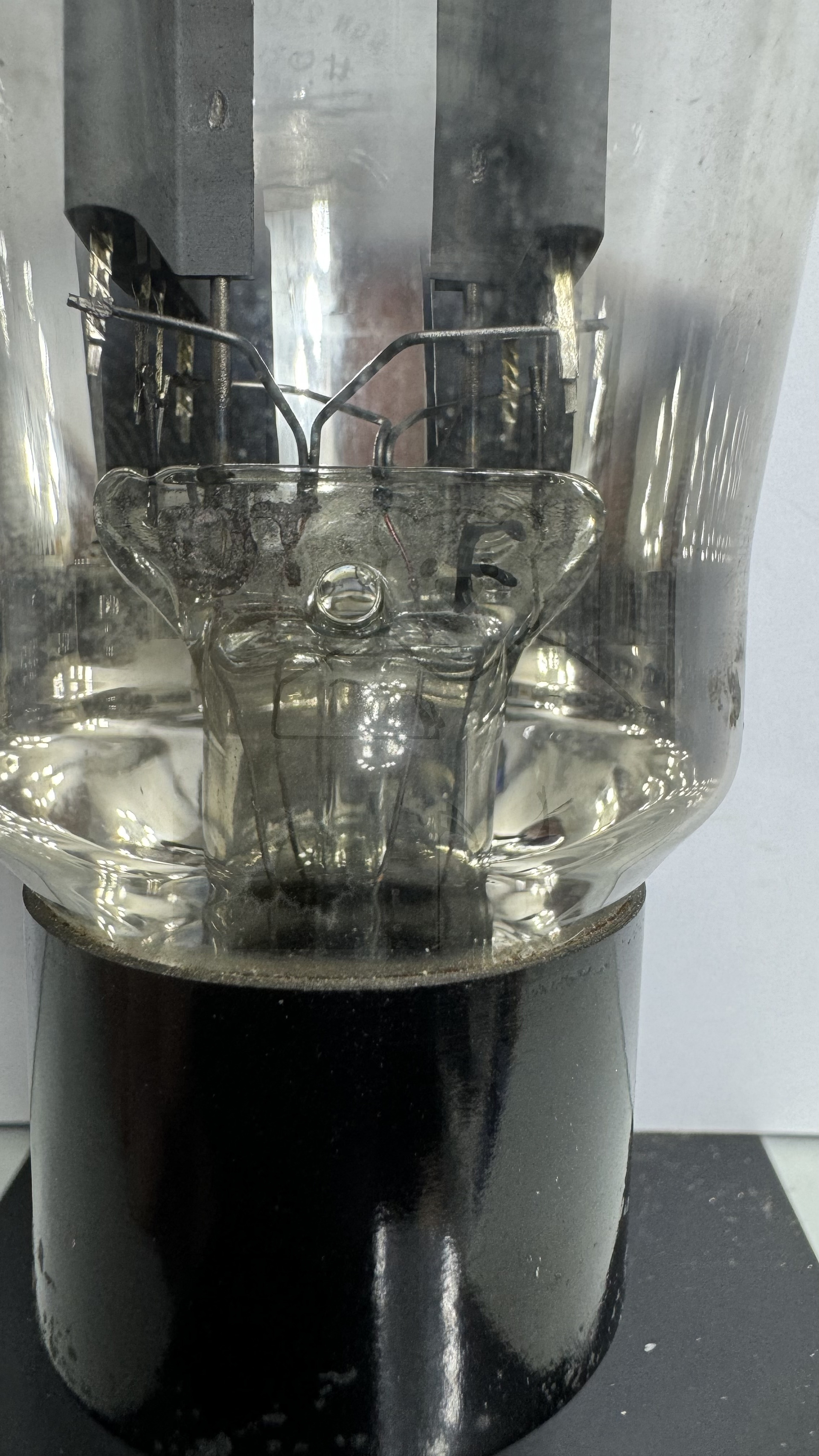

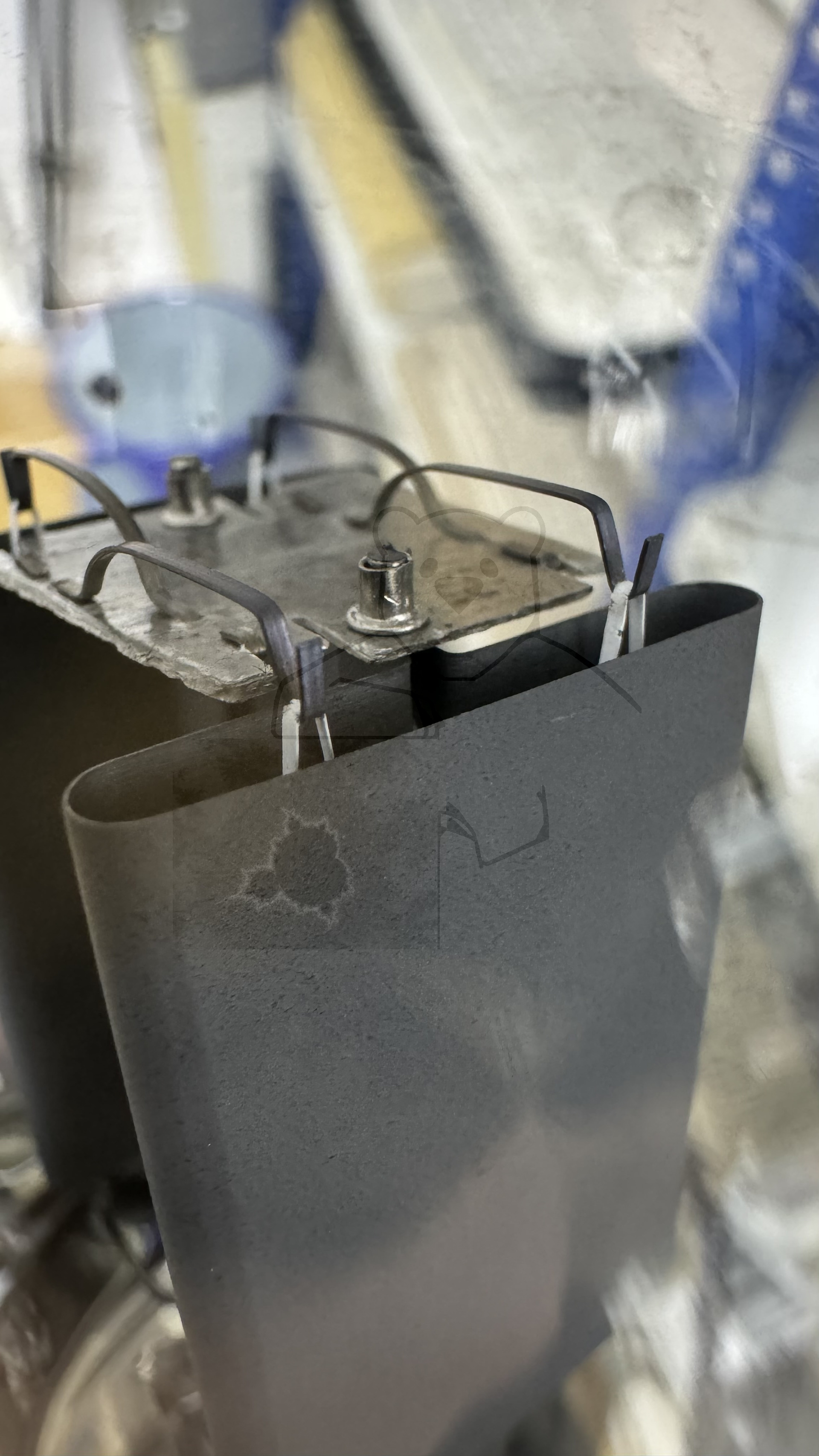

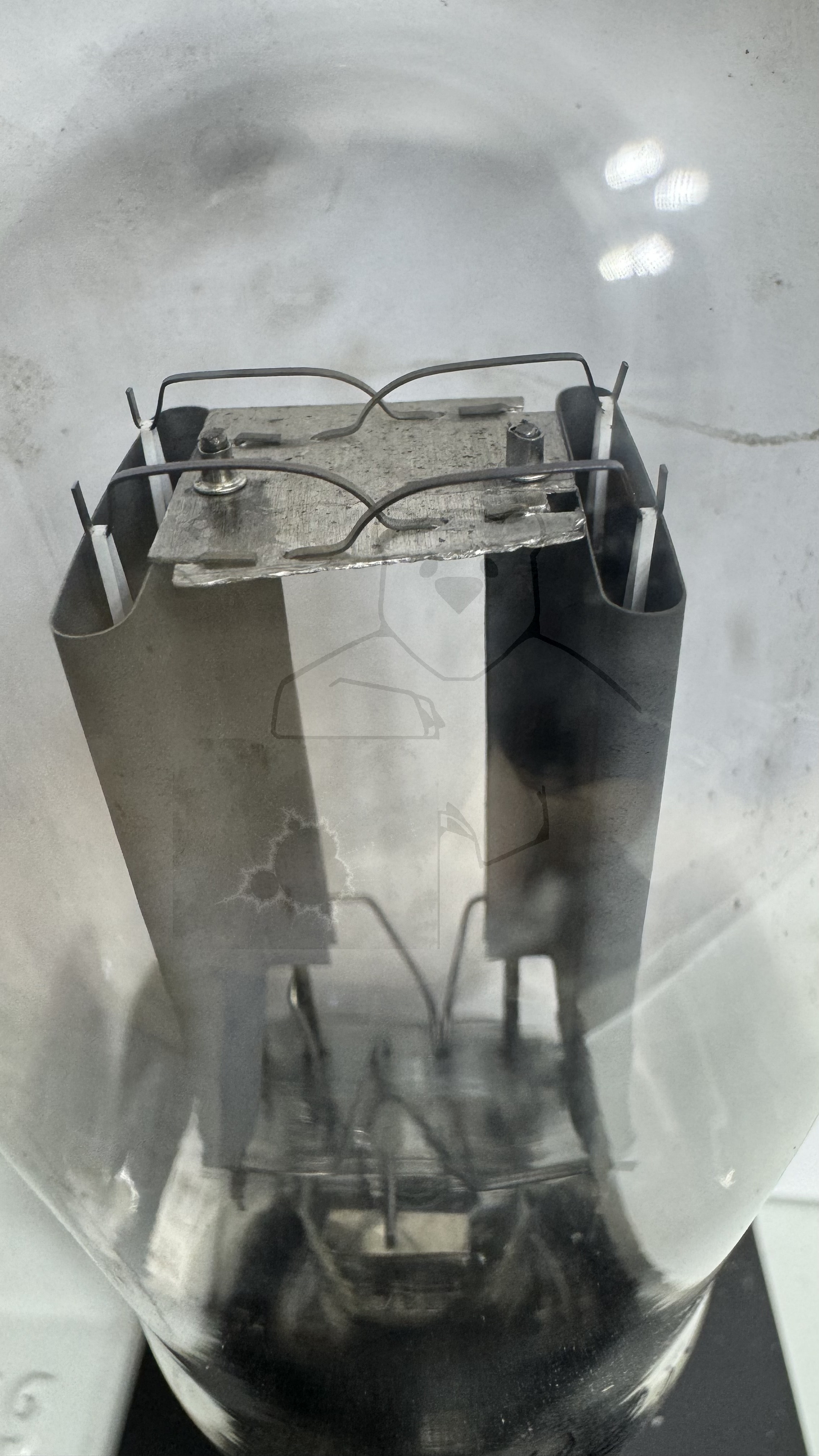

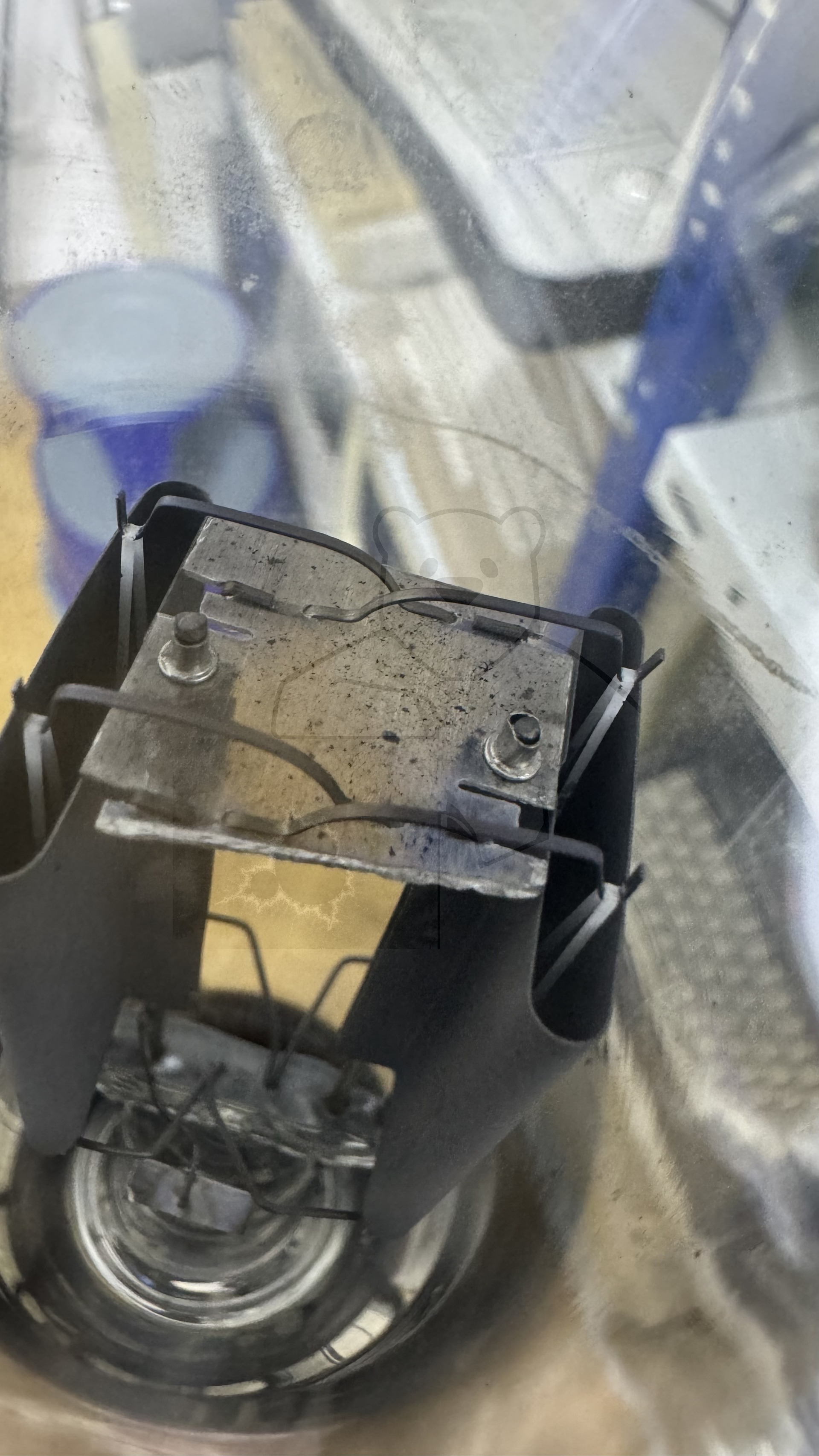

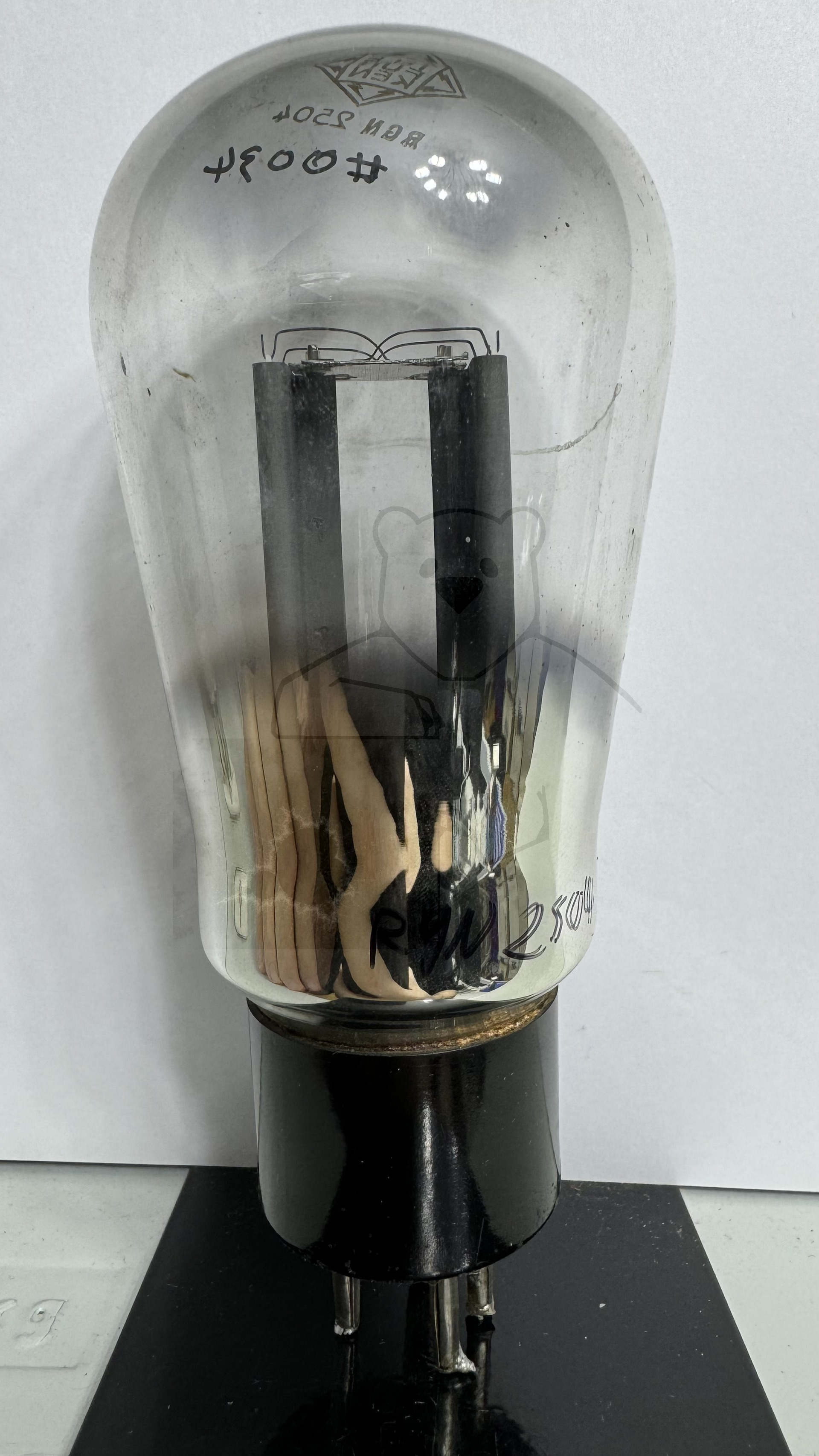

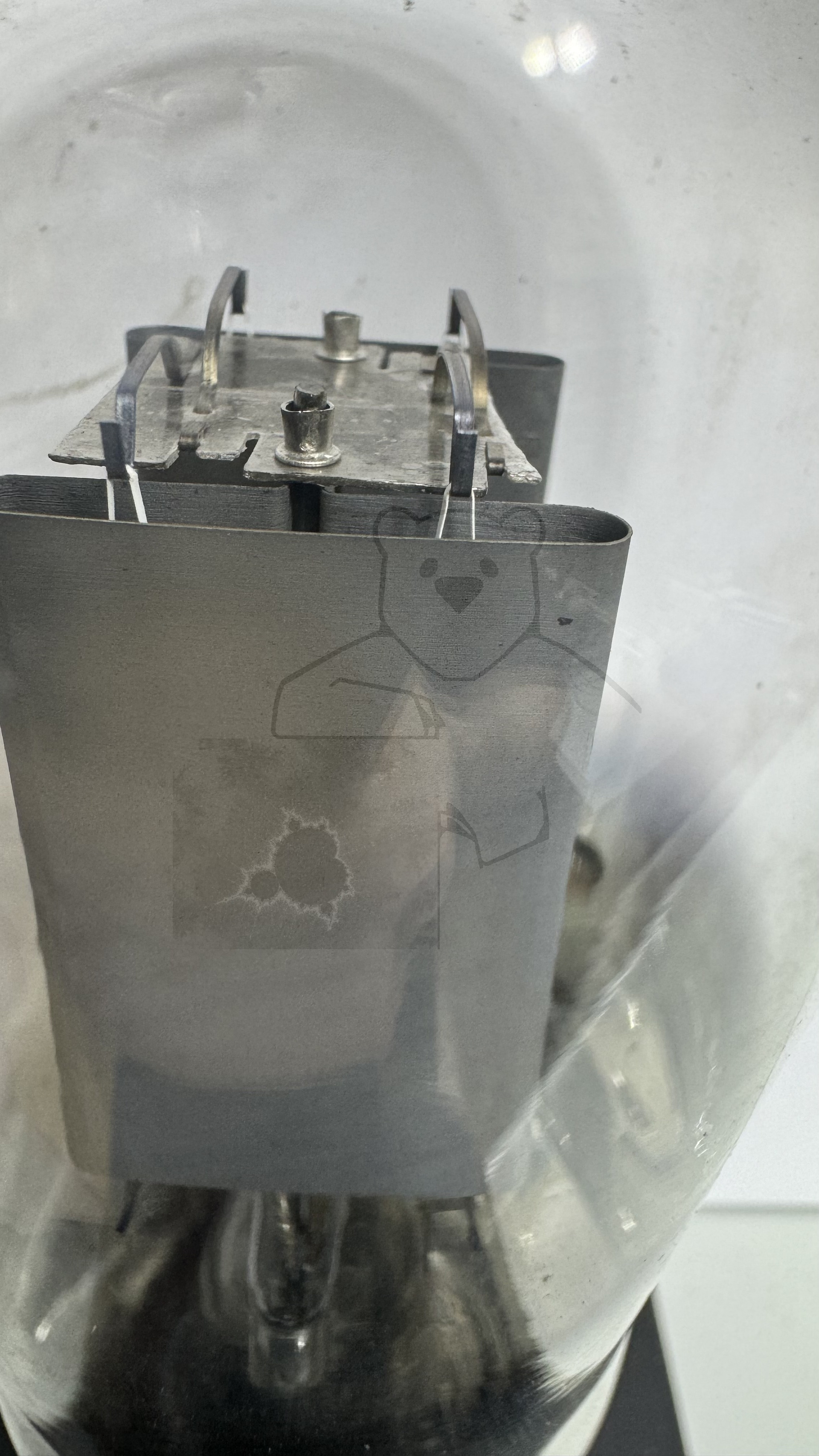

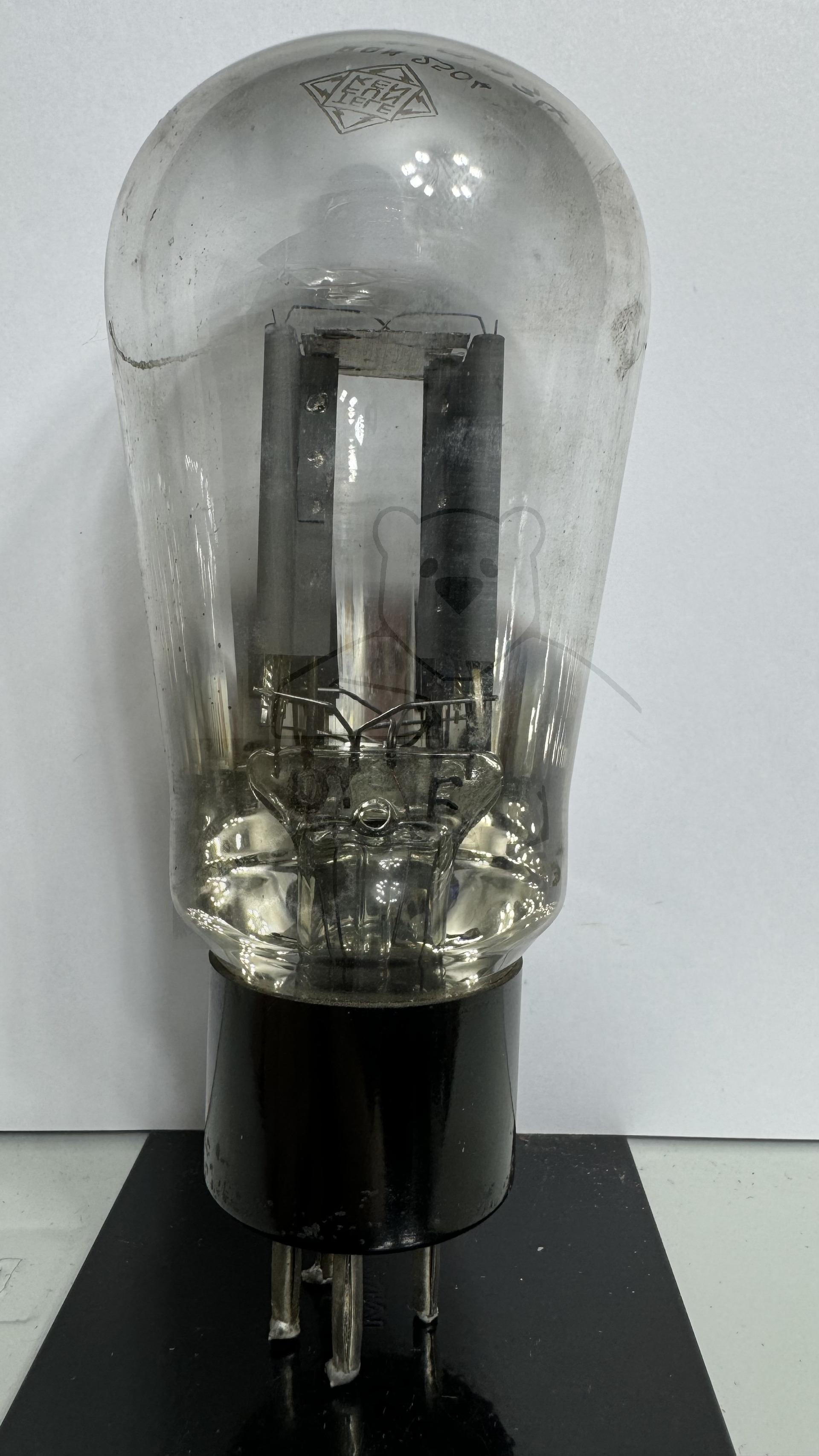

Daten und Bilder der Röhre: RGN2504

🔎 Beschreibung der Röhre: RGN2504

Name	RGN2504
Vergleichsname	→ G2504
Heizspannung (Volt)	4
Heizstrom (Ampère)	1
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Europa, 4pol. → Liste aller Röhren mit: Europa, 4pol.
Zusätzliche Informationen
Letzte Änderung	28.09.2023 20:21:07

🔎 Beschreibung der Systeme für die Röhre: RGN2504

	System 1
Kathode	1
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	4
Anode 2	2
Leuchtschirm
Heizung	1, 3
Abschirmung
Funktion	→ Gleichrichter, Zweiweg, Hochvakuum

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

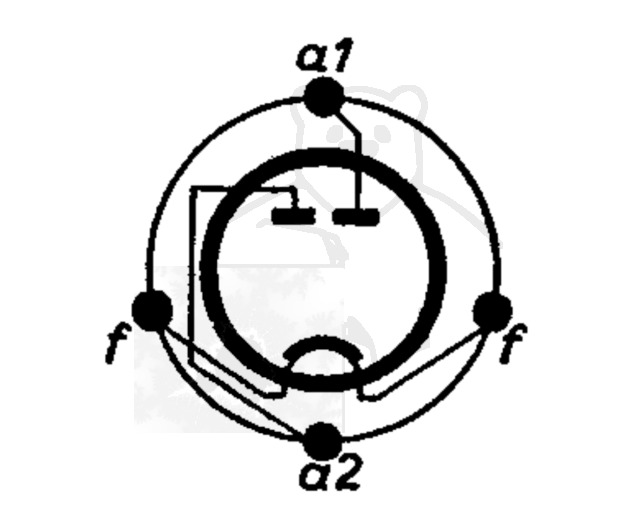

🔎 Sockelschaltung der RGN2504

Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt

🔎 Datenblätter zur Röhre: RGN2504
Pruefkarte RGN2504 - Neuberger RPM370 Roehrenmessgeraet.pdf (201 kB)
