Daten und Bilder der Röhre: RGN1304

🔎 Beschreibung der Röhre: RGN1304

Name	RGN1304
Vergleichsname	505 G495 V495
Heizspannung (Volt)	3,8 - 4
Heizstrom (Ampère)	1,0
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Europa, 4pol. → Liste aller Röhren mit: Europa, 4pol.
Zusätzliche Informationen
Letzte Änderung	28.09.2023 20:19:46

🔎 Beschreibung der Systeme für die Röhre: RGN1304

	System 1
Kathode	1
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 3
Abschirmung
Funktion	→ Gleichrichter, Einweg, Hochvakuum

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

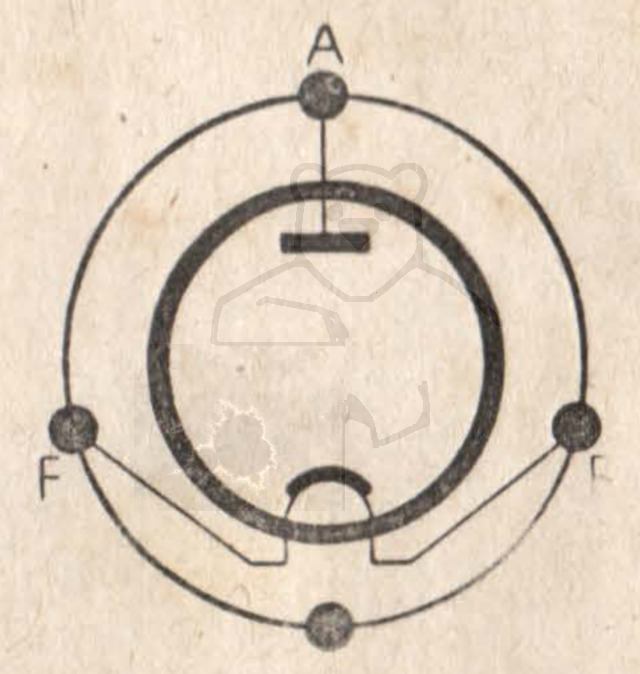

🔎 Sockelschaltung der RGN1304

Bildquelle: Telefunken Datenblatt

🔎 YouTube Video zu RGN1304

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/Z3TPAJf2YL4 (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: RGN1304
Datenblatt RGN1304 Telefunken.pdf (138 kB)
Pruefkarte RGN1304 RGN1404 G495 G1404 G4205 V495 V4200 505 1832 - Funke W19 Roehrenpruefer.pdf (146 kB)
Pruefkarte RGN1404 - Neuberger RPM370 Roehrenmessgeraet.pdf (197 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären

🔎 Bilder der Röhre: RGN1304

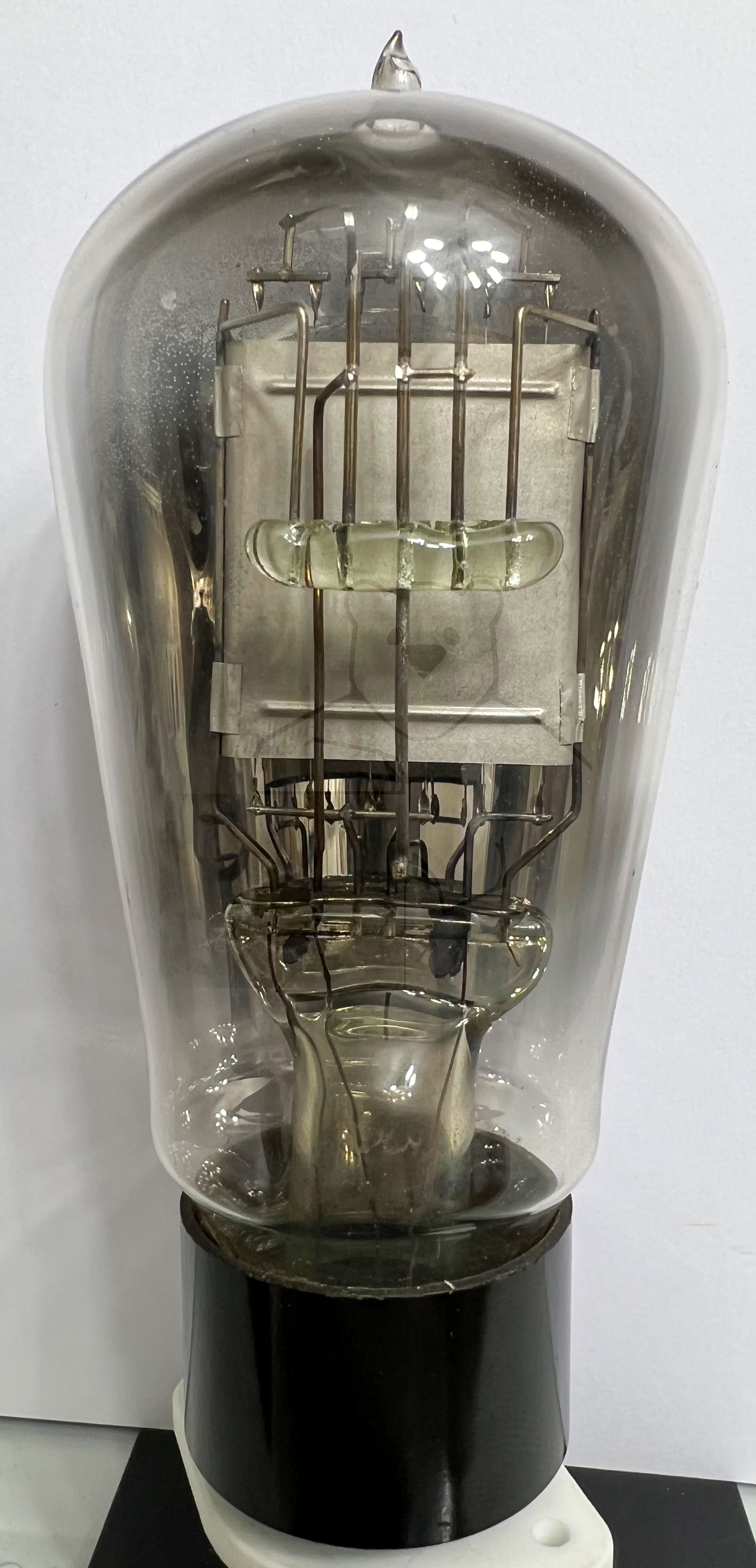

Röhre RGN1304 #8432 Bild 1

Röhre RGN1304 #8432 Bild 2

🔎 Alle Röhren vom Typ RGN1304 in der Sammlung

→ RGN1304 Inventar: 08432 Hersteller: → Telefunken
