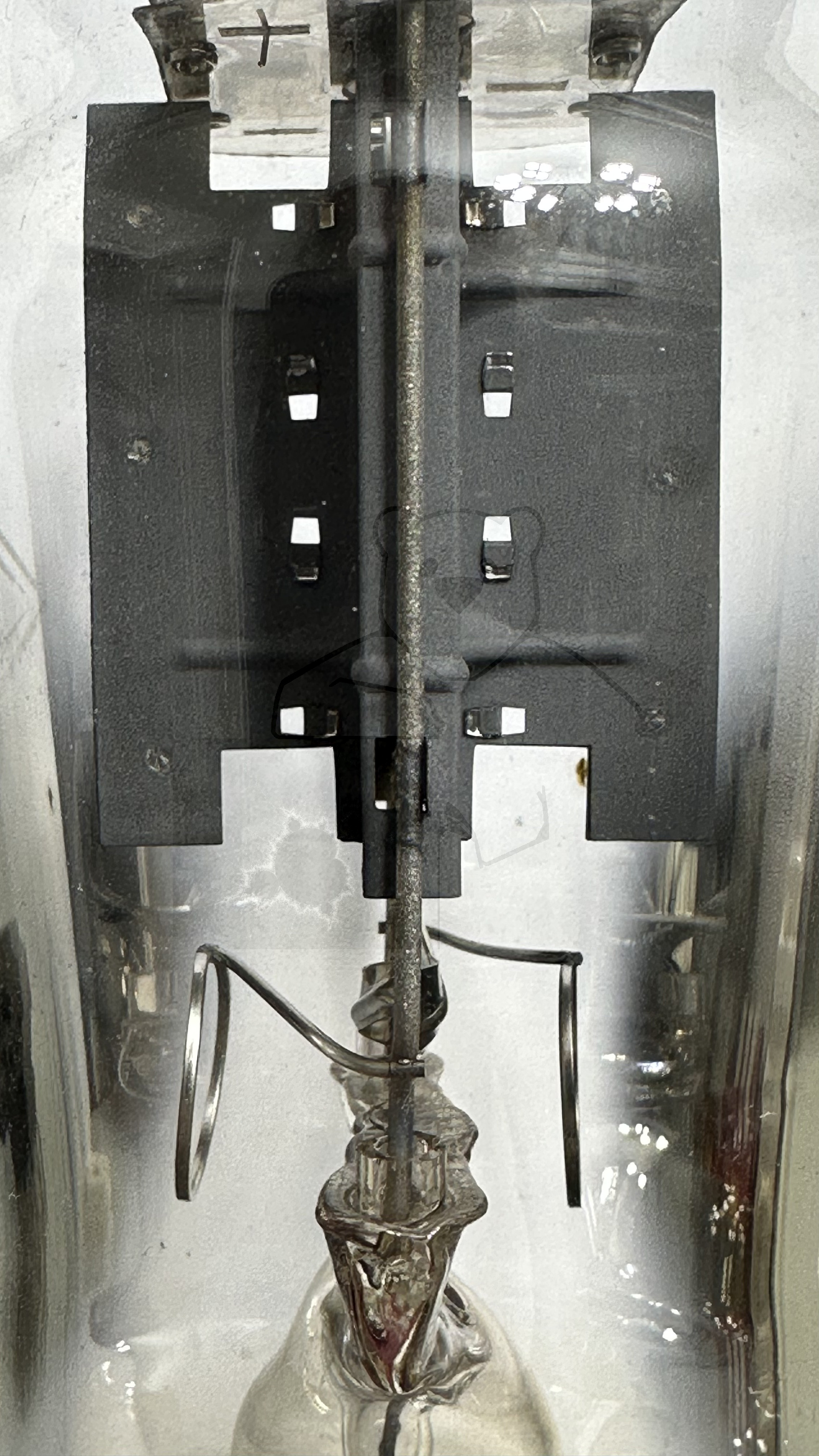

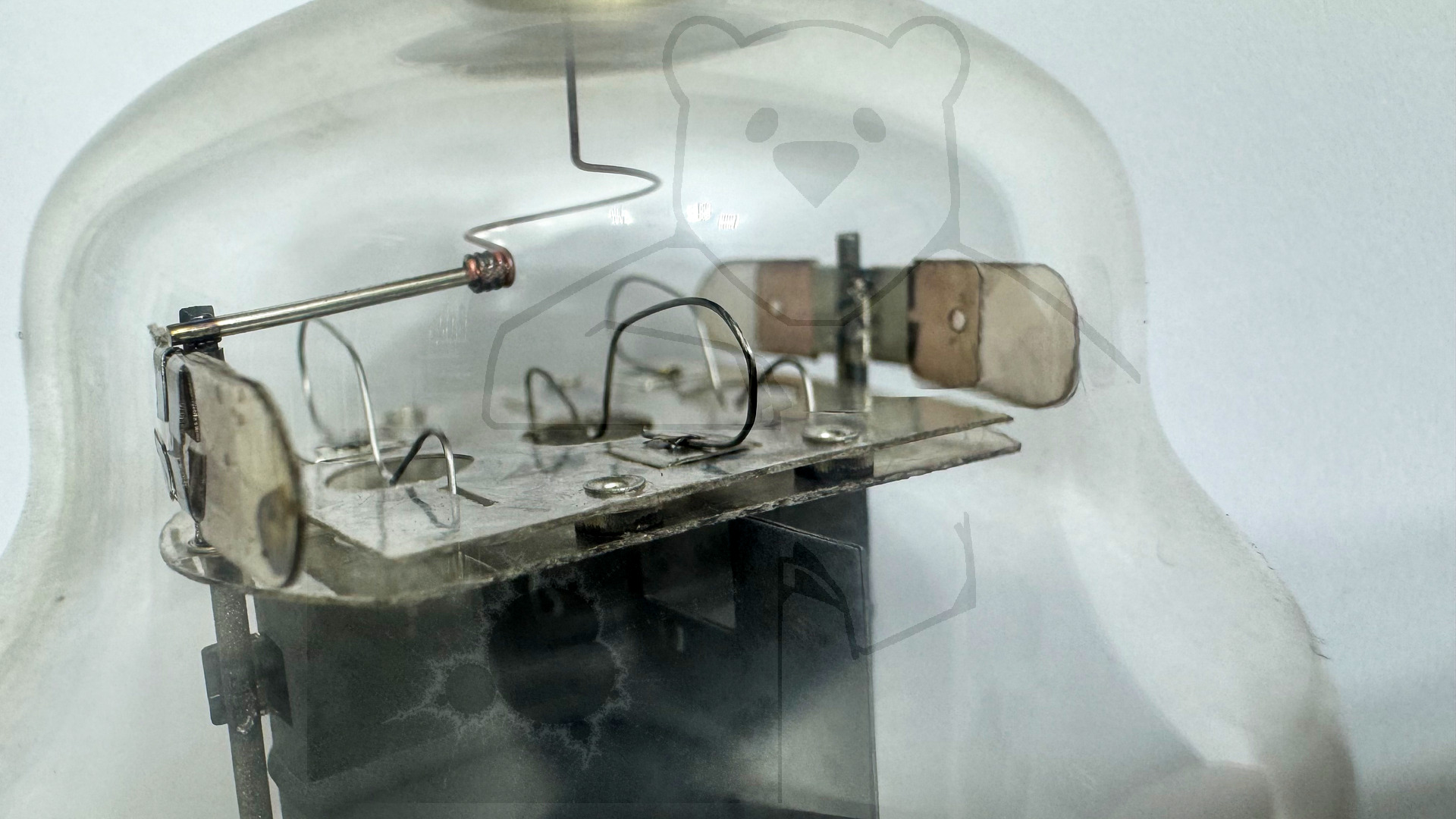

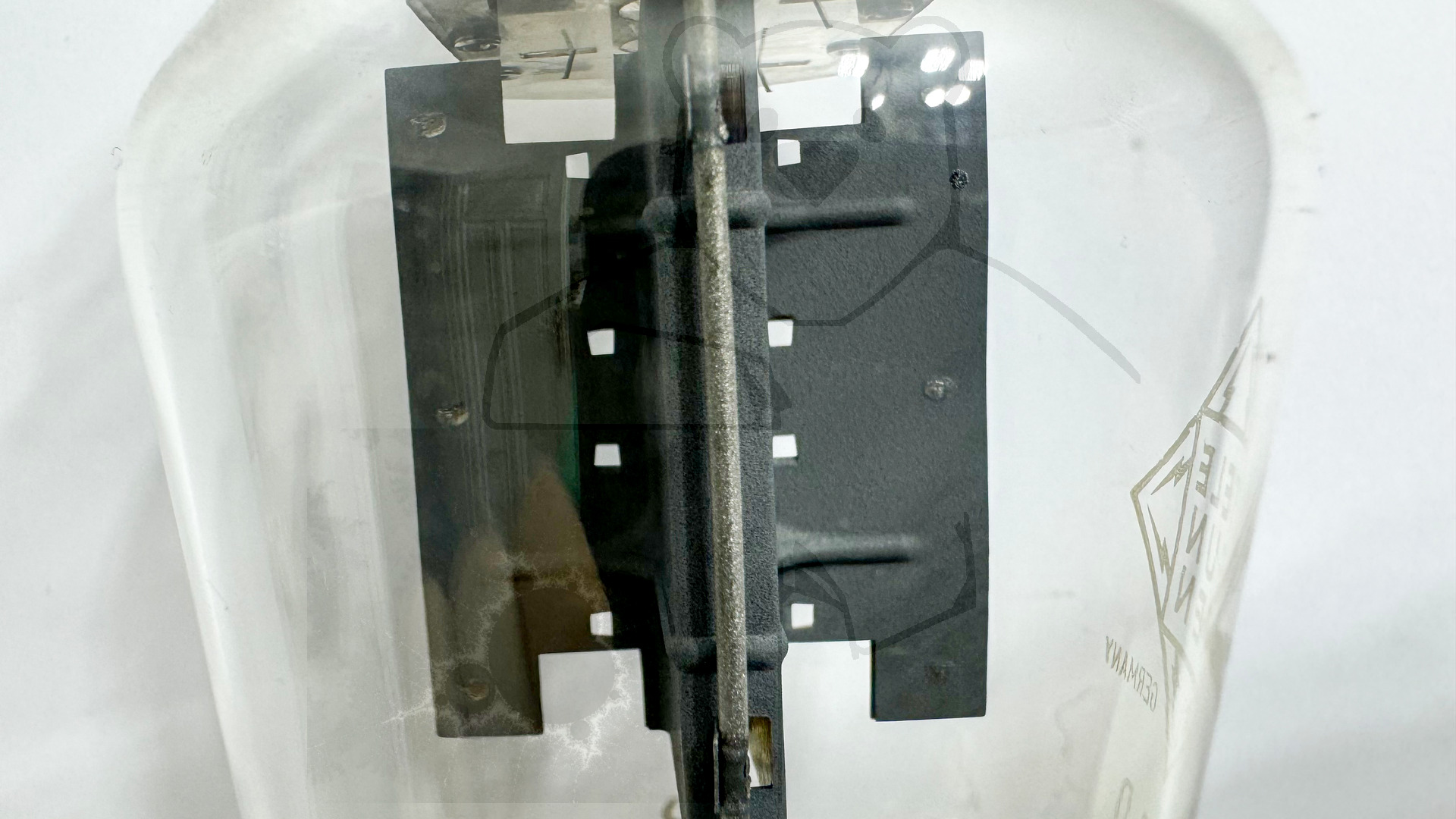

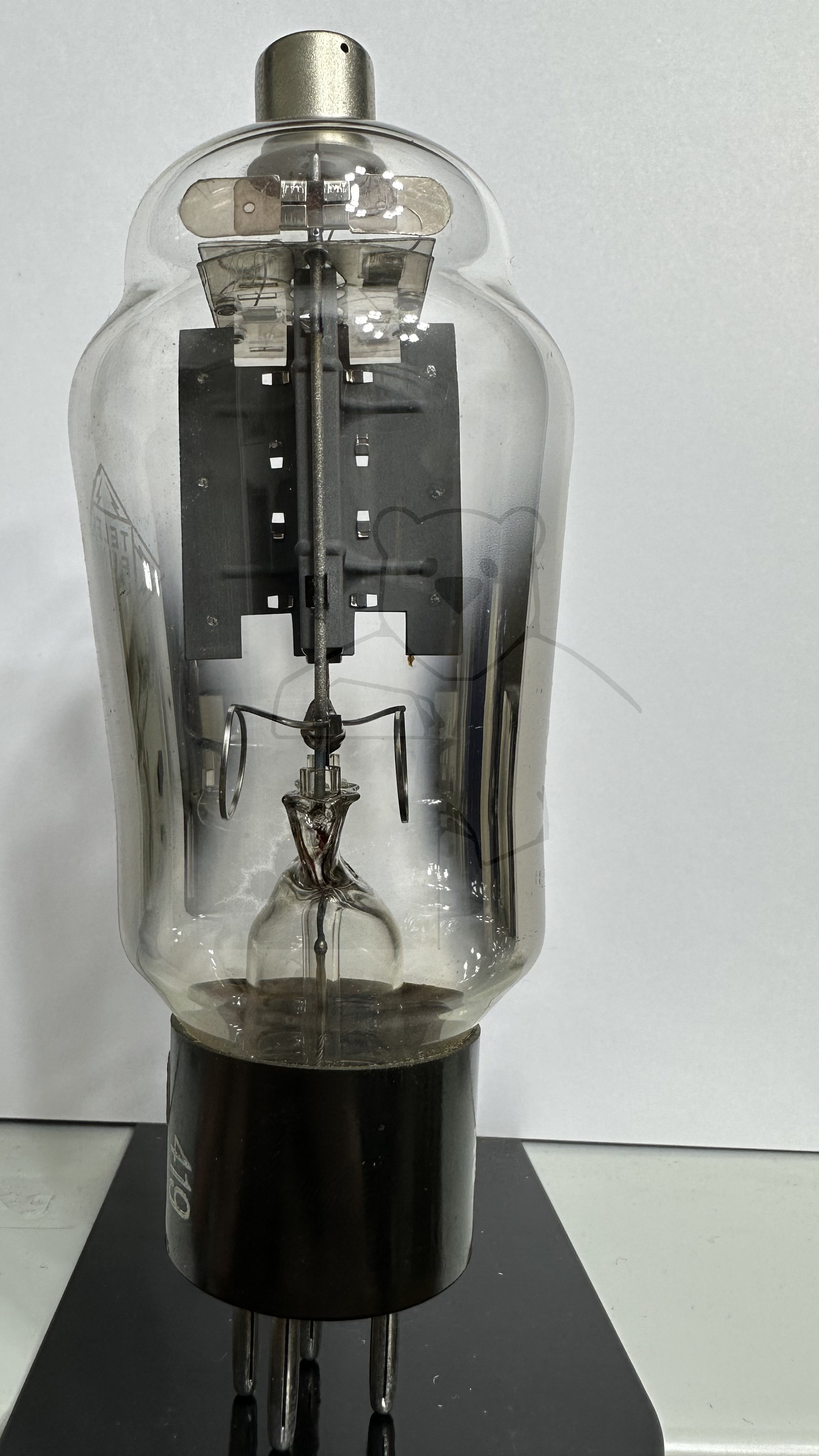

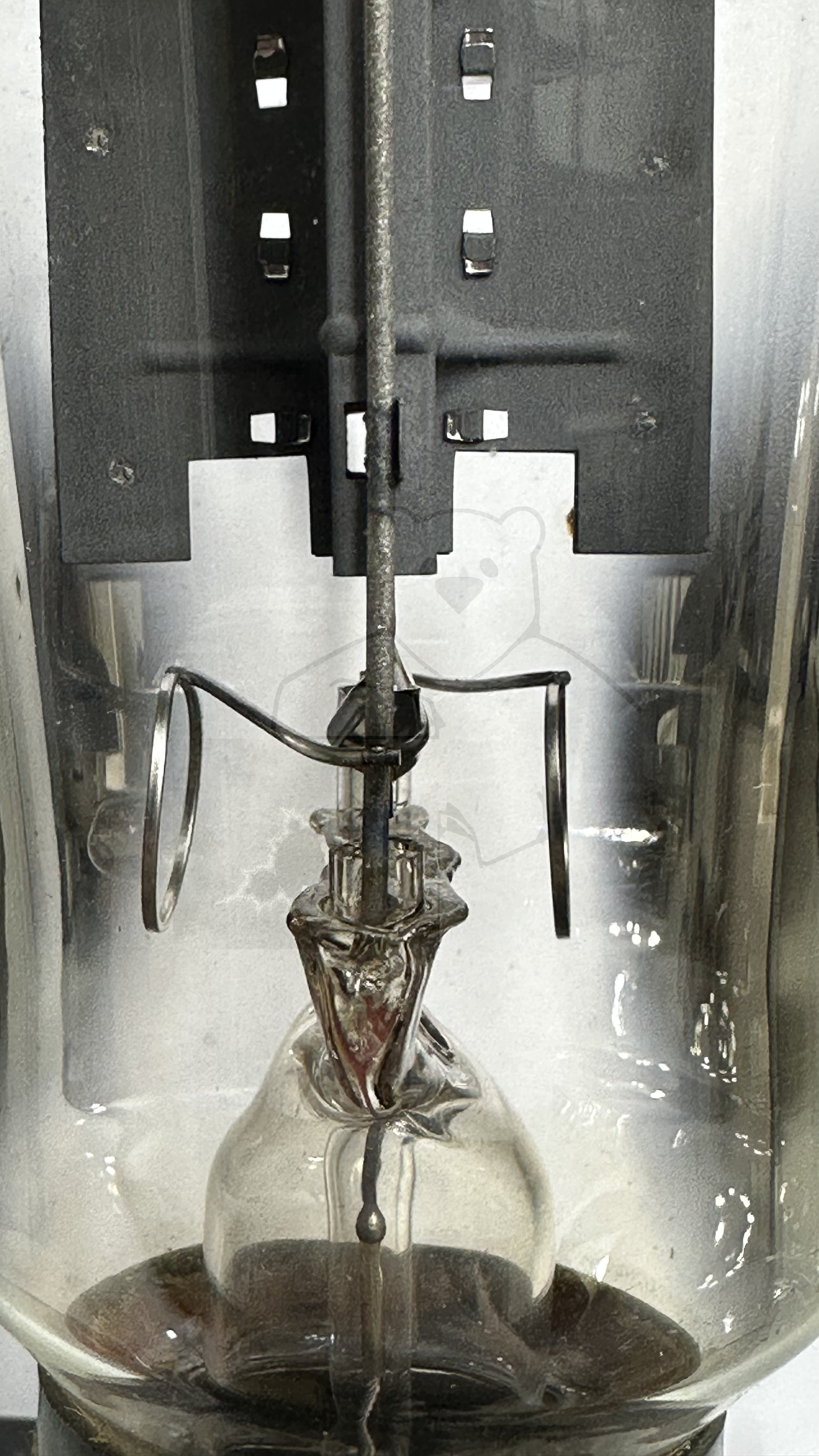

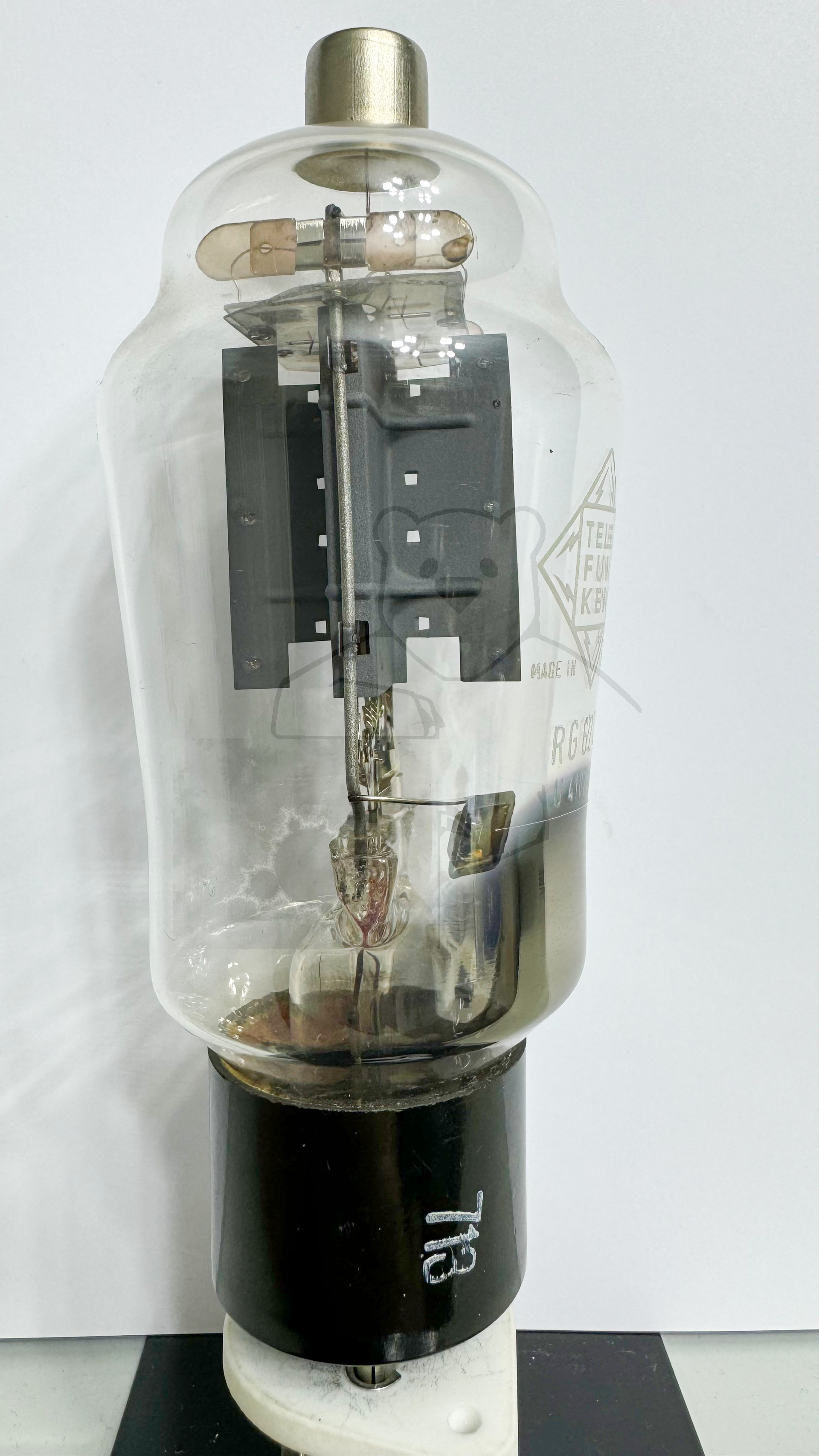

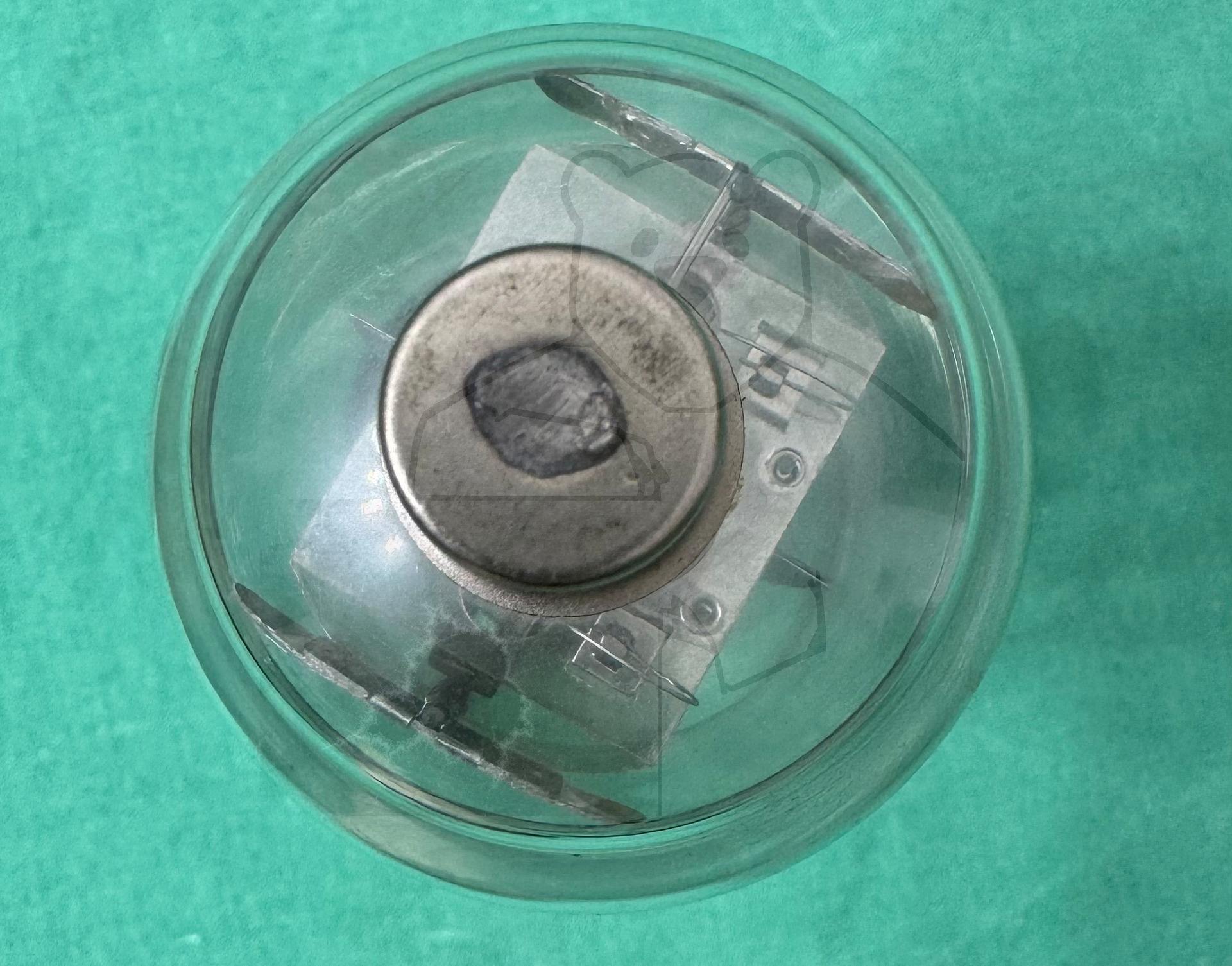

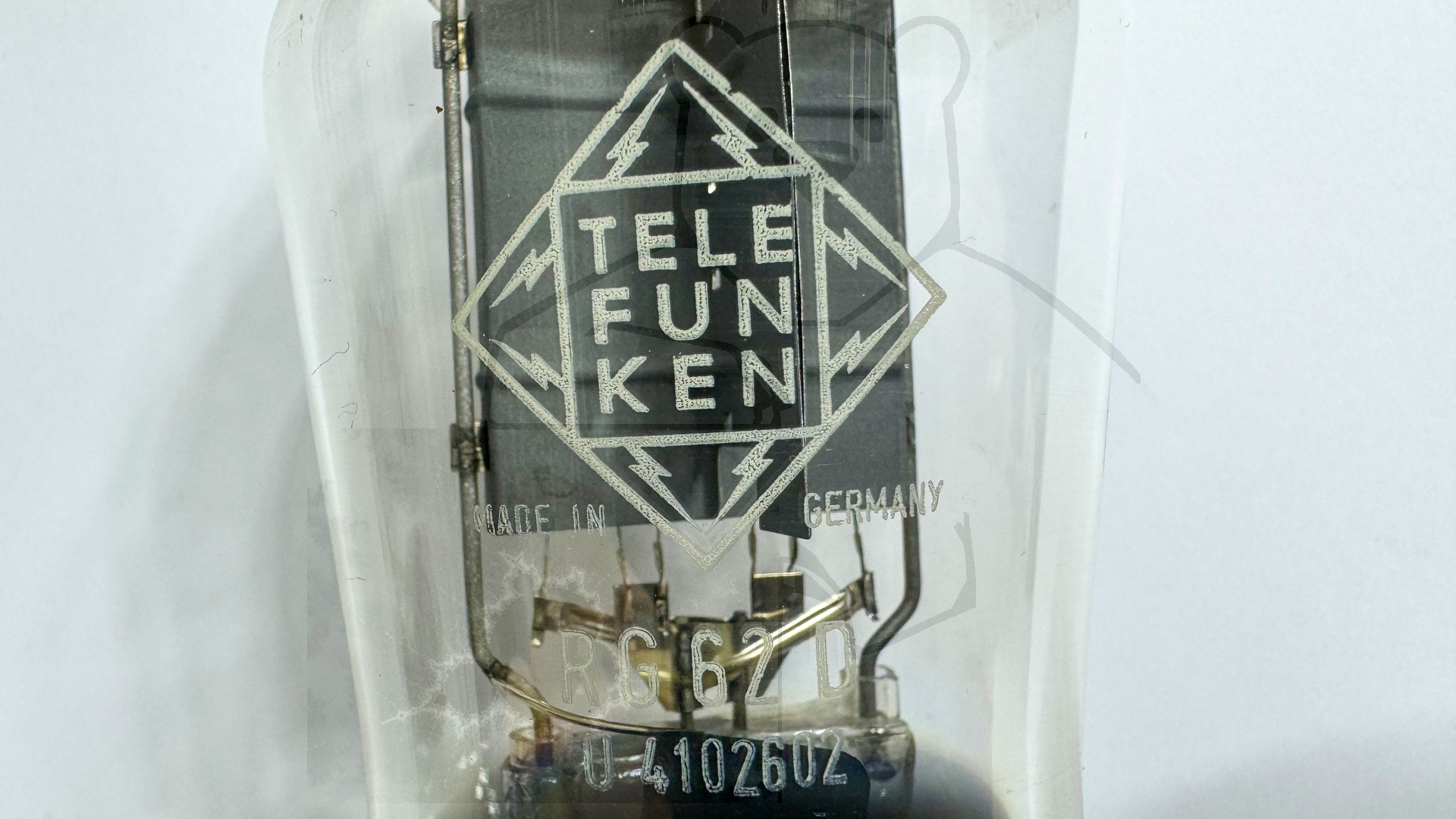

Daten und Bilder der Röhre: RG62D

🔎 Beschreibung der Röhre: RG62D

Name	RG62D
Vergleichsname
Heizspannung (Volt)	2,5
Heizstrom (Ampère)	4
Art der Heizung	Direkt

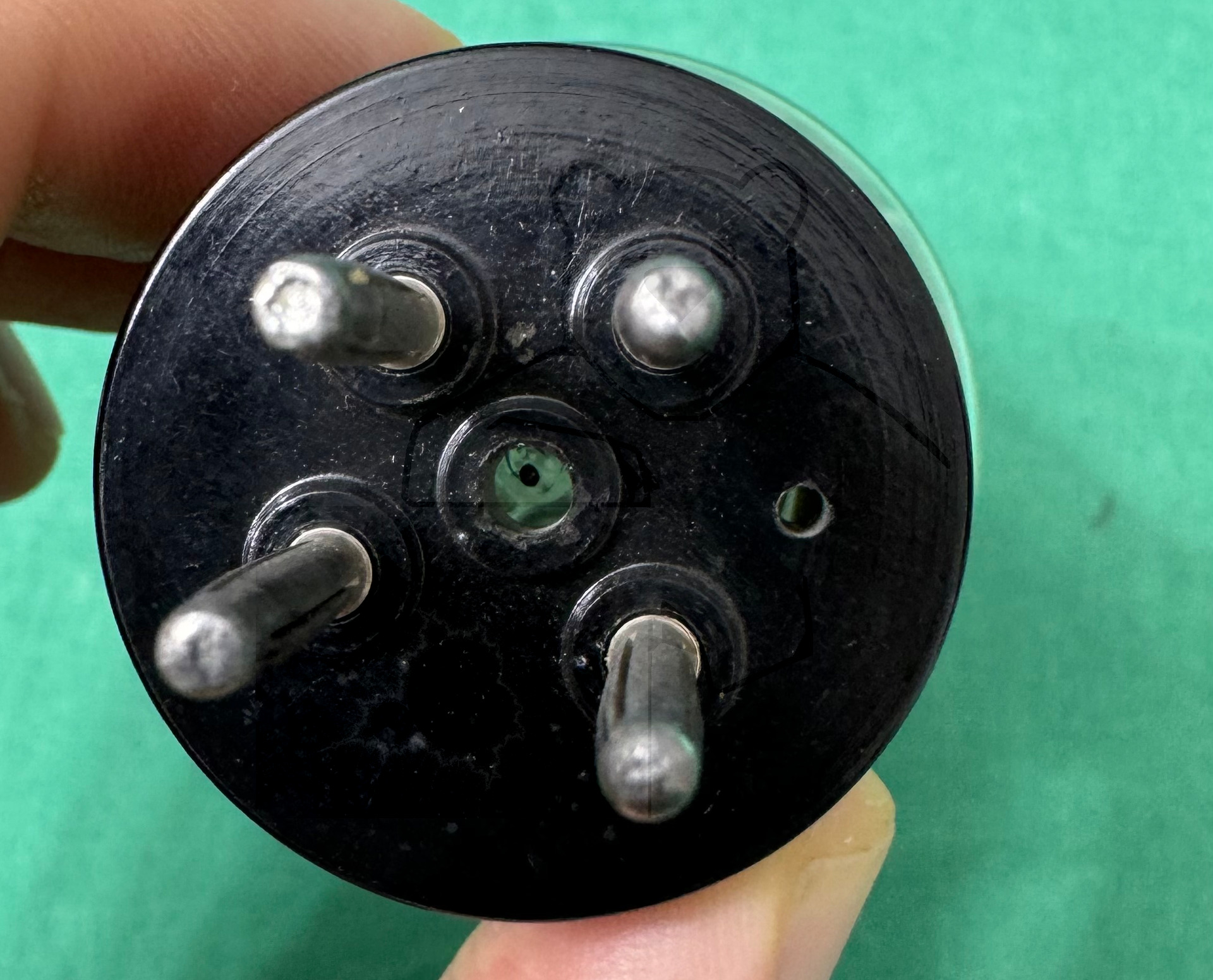

Röhren mit Sockel	→ Informationen zum Sockel: Europa, 4pol. → Liste aller Röhren mit: Europa, 4pol.
Zusätzliche Informationen	Zur strommäßigen Entlastung der Sockelstifte sind je 2 Stifte miteinander verbunden. Es ist erforderlich, auch die entsprechenden Buchsen in der Fassung miteinander zu verbinden.
Letzte Änderung	11.06.2018 17:04:07

🔎 Beschreibung der Systeme für die Röhre: RG62D

	System 1
Kathode	1, 2
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	1, 2 und 3, 4
Abschirmung
Funktion	→ Gleichrichter, Einweg, Hochspannung

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

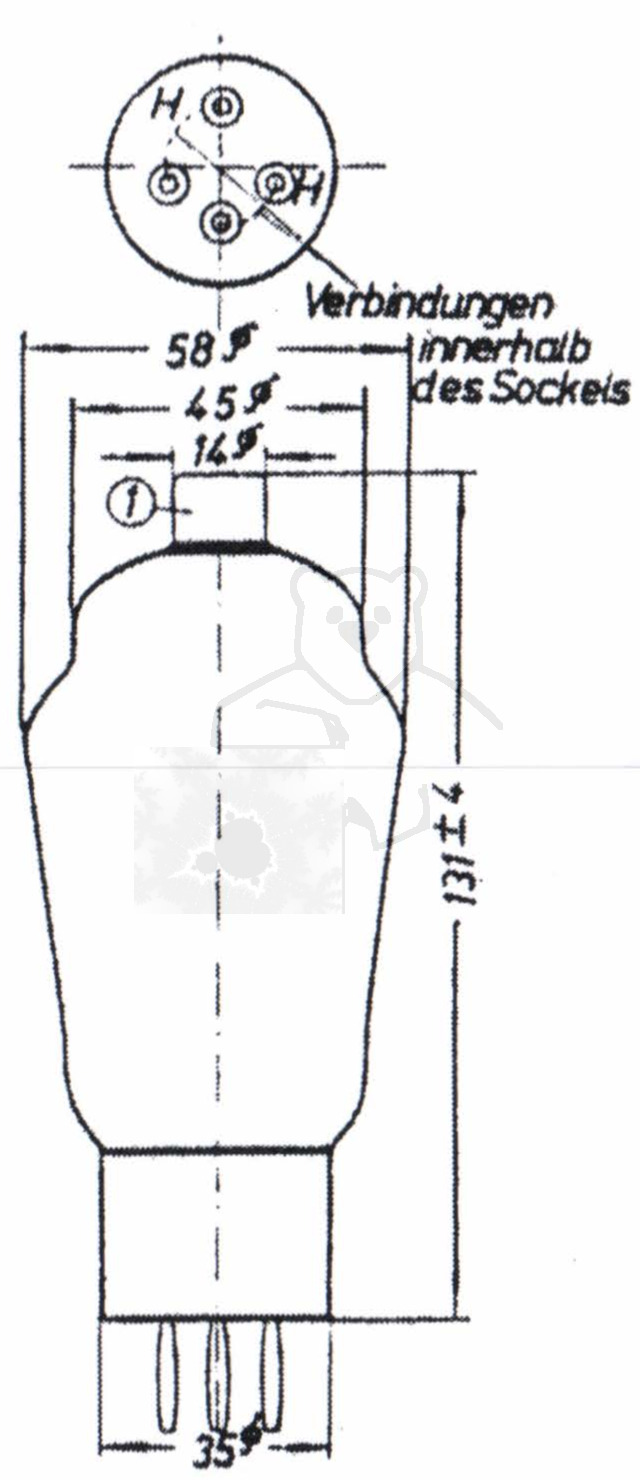

🔎 Sockelschaltung der RG62D

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: RG62D
Datenblatt RG62D Telefunken Version 1 [www.tubedata.info].pdf (229 kB)
Datenblatt RG62D Telefunken Version 2 [www.tubedata.info].pdf (302 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
