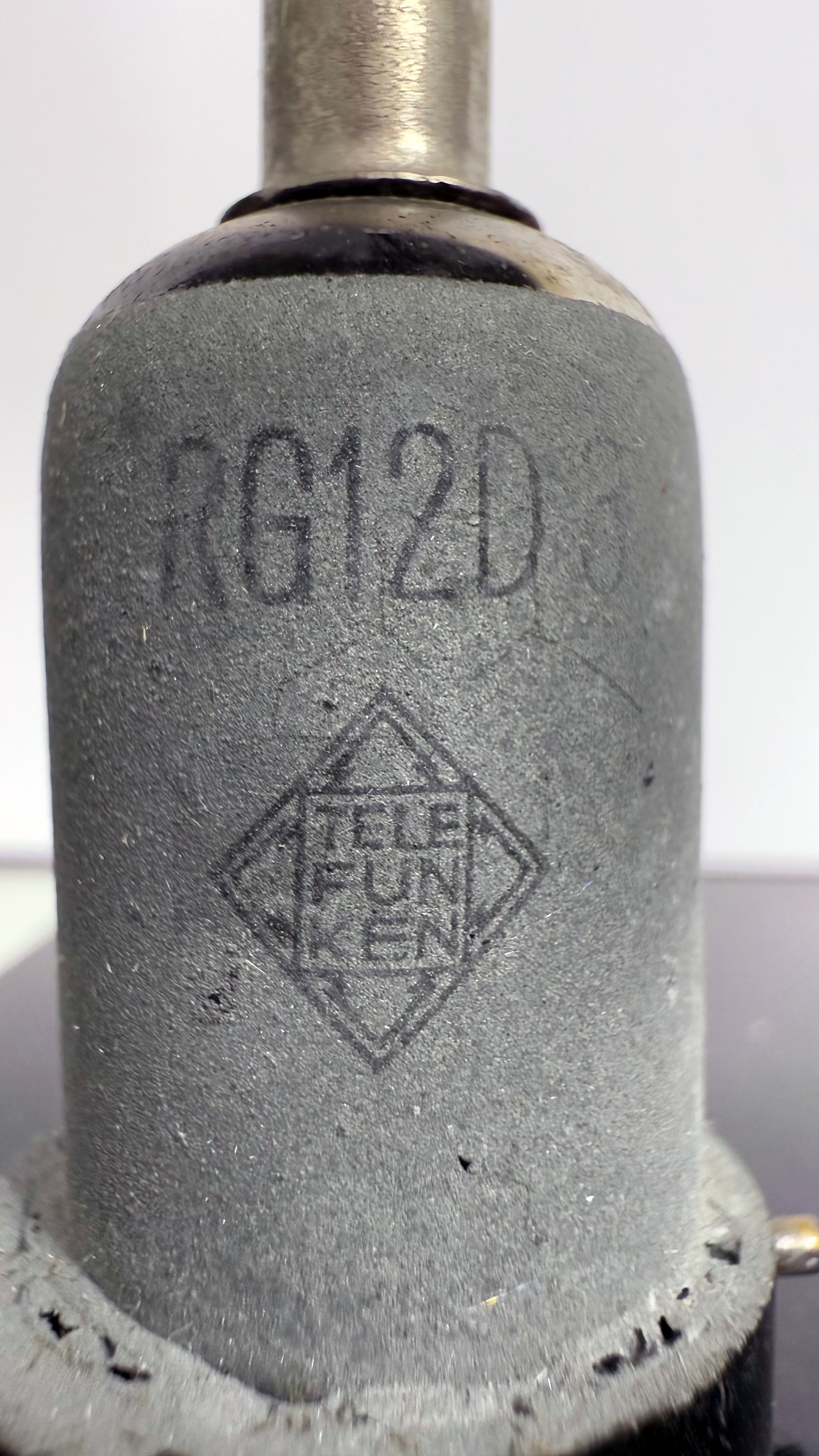

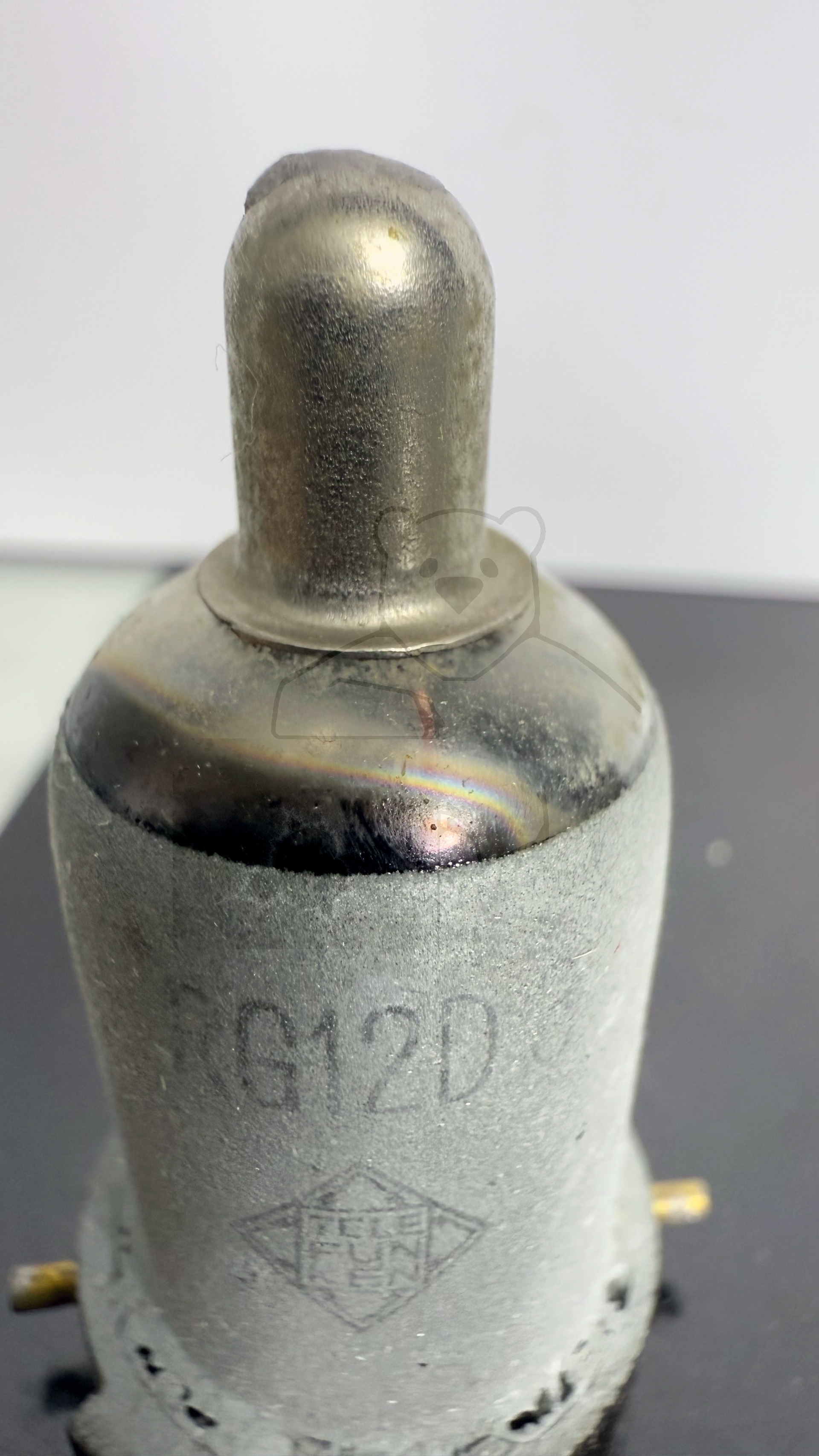

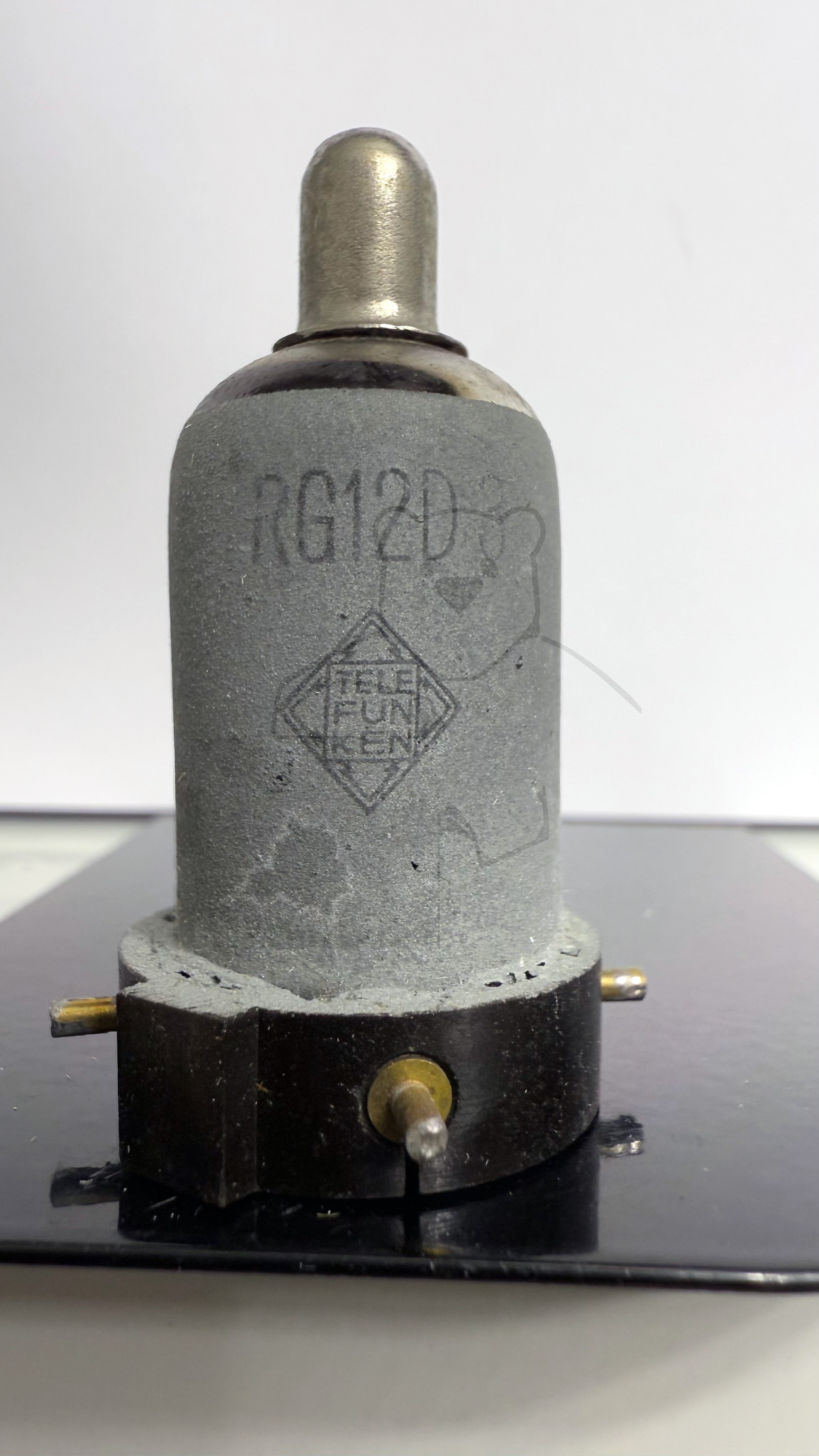

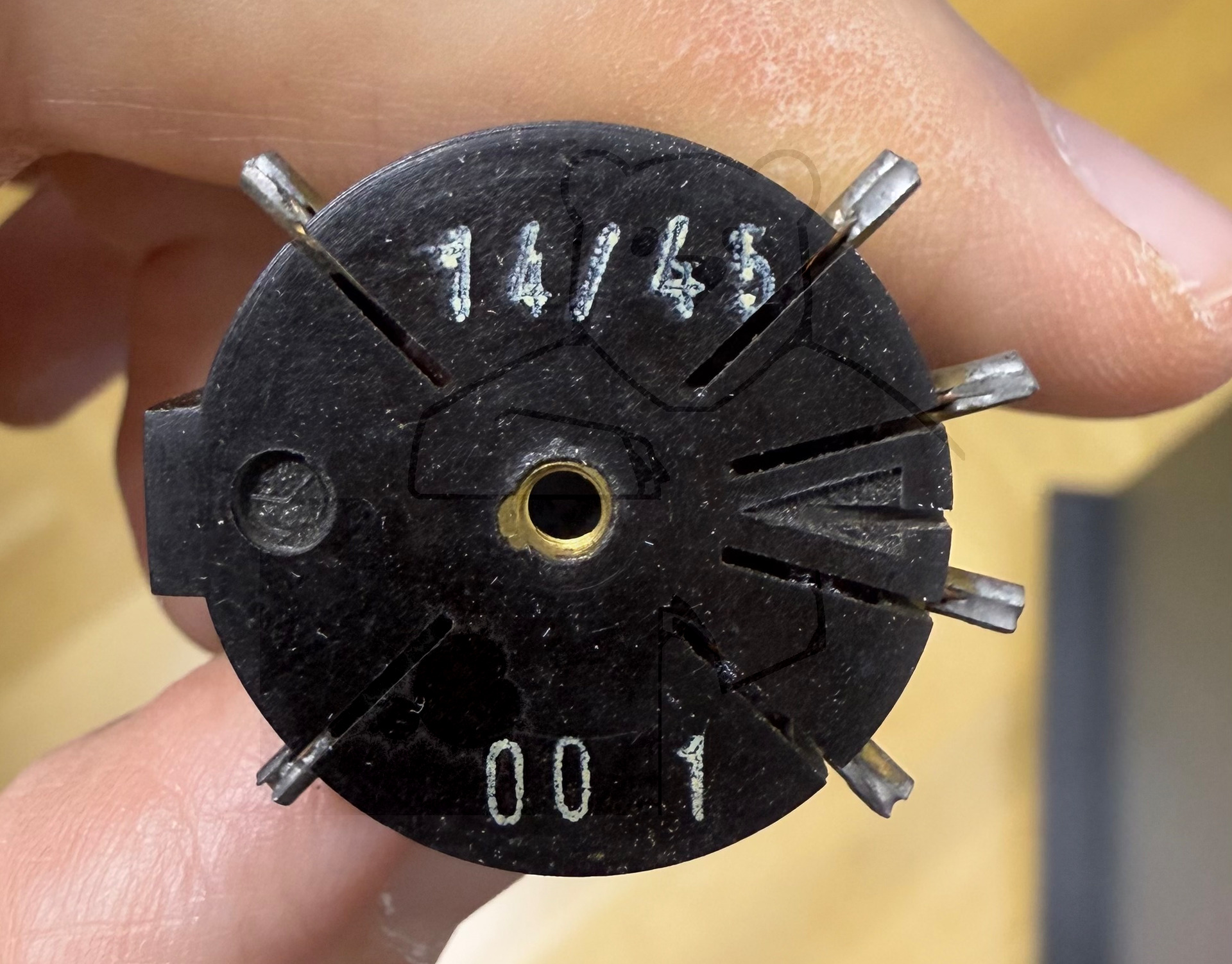

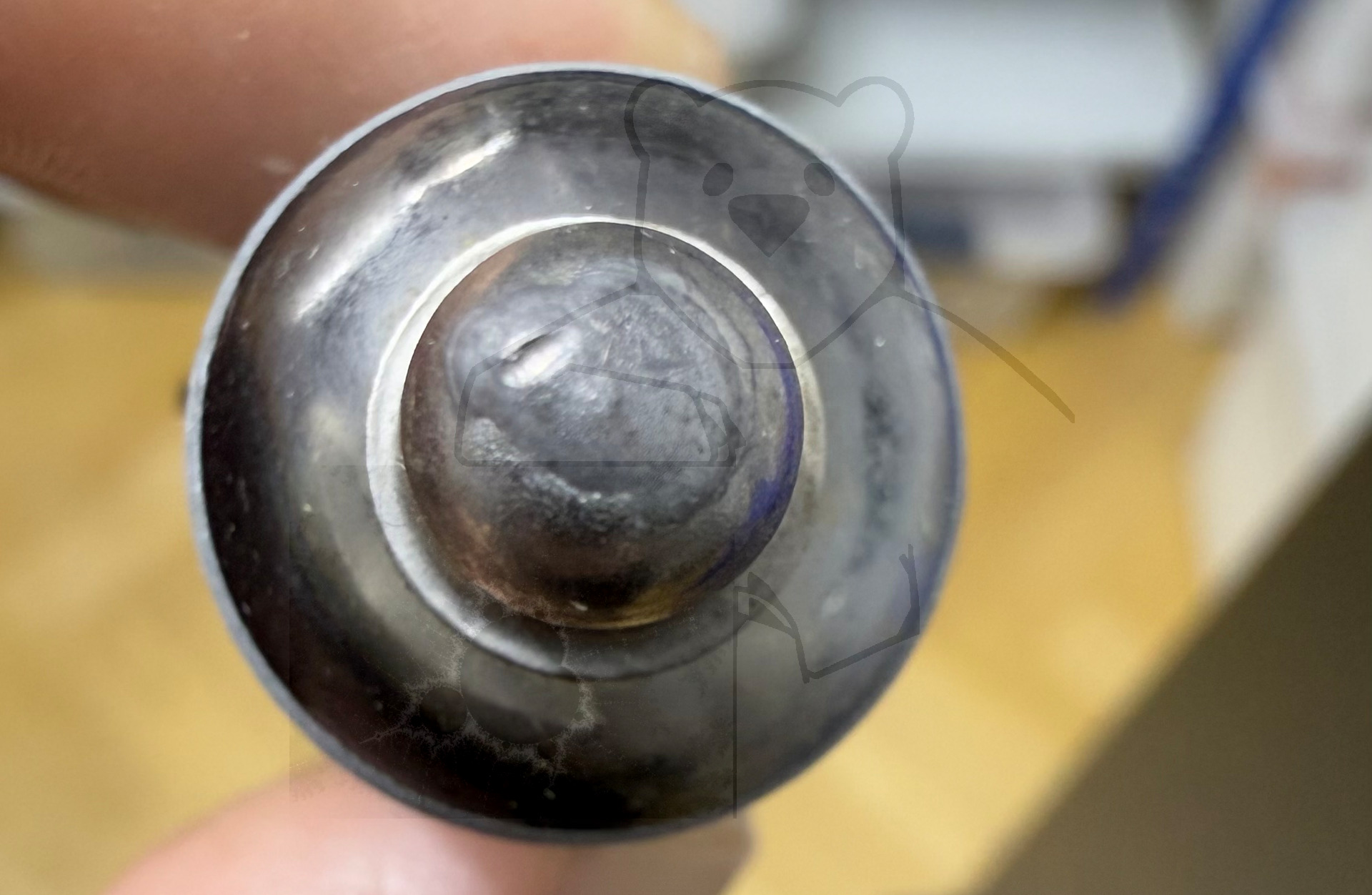

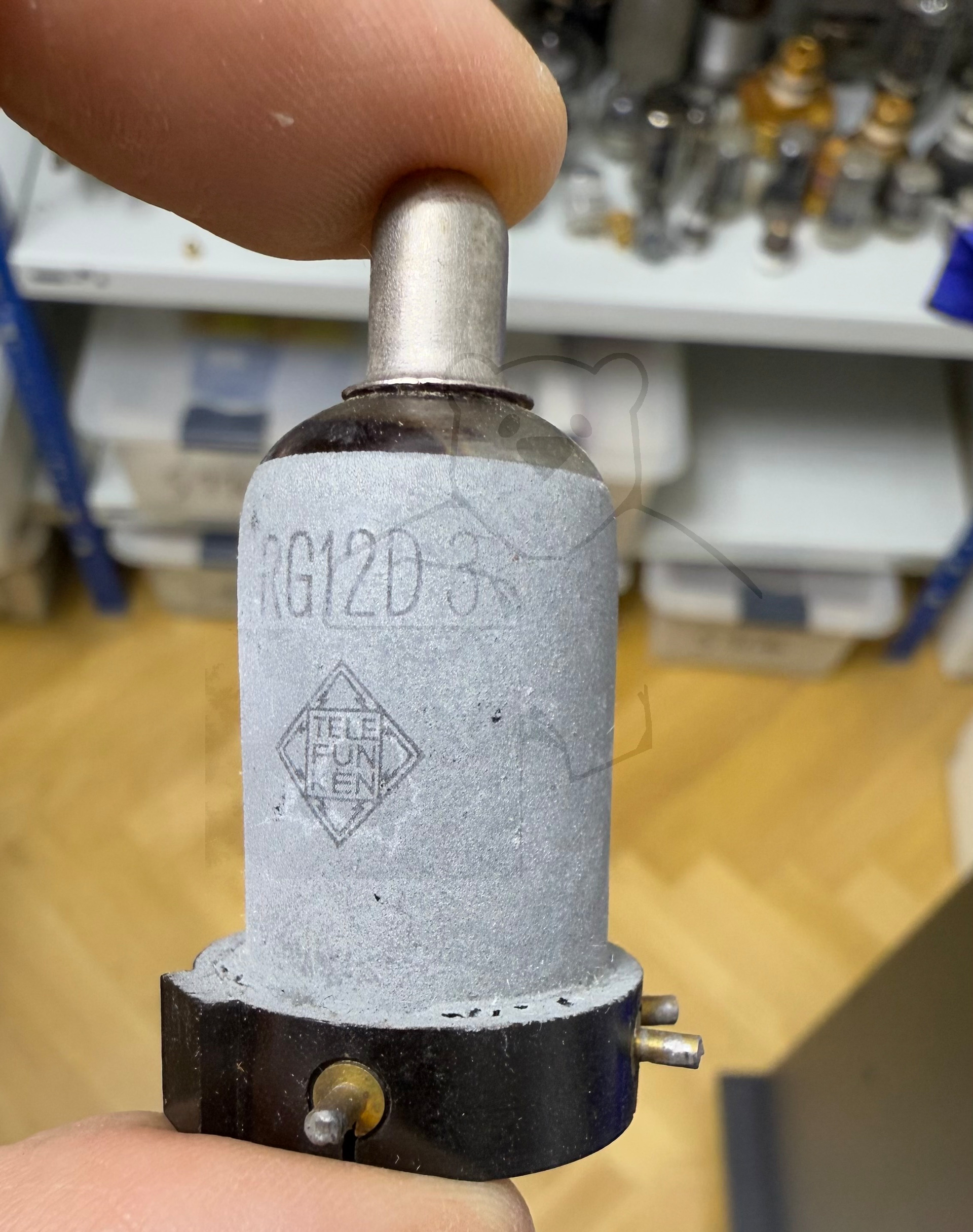

Daten und Bilder der Röhre: RG12D3

🔎 Beschreibung der Röhre: RG12D3

Name	RG12D3
Vergleichsname
Heizspannung (Volt)	12,6
Heizstrom (Ampère)	0,1
Art der Heizung	Indirekt
Röhren mit Sockel	Spezialsockel, Deutsche Wehrmacht → Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht
Zusätzliche Informationen
Letzte Änderung	11.06.2018 17:00:01

🔎 Beschreibung der Systeme für die Röhre: RG12D3

	System 1	System 2
Kathode	k1	k2
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a1 (Kappe)	a2
Anode 2
Leuchtschirm
Heizung	f, f	f, f
Abschirmung	m	m
Funktion	→ Demodulator, Hochfrequenz	→ Demodulator, Hochfrequenz

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

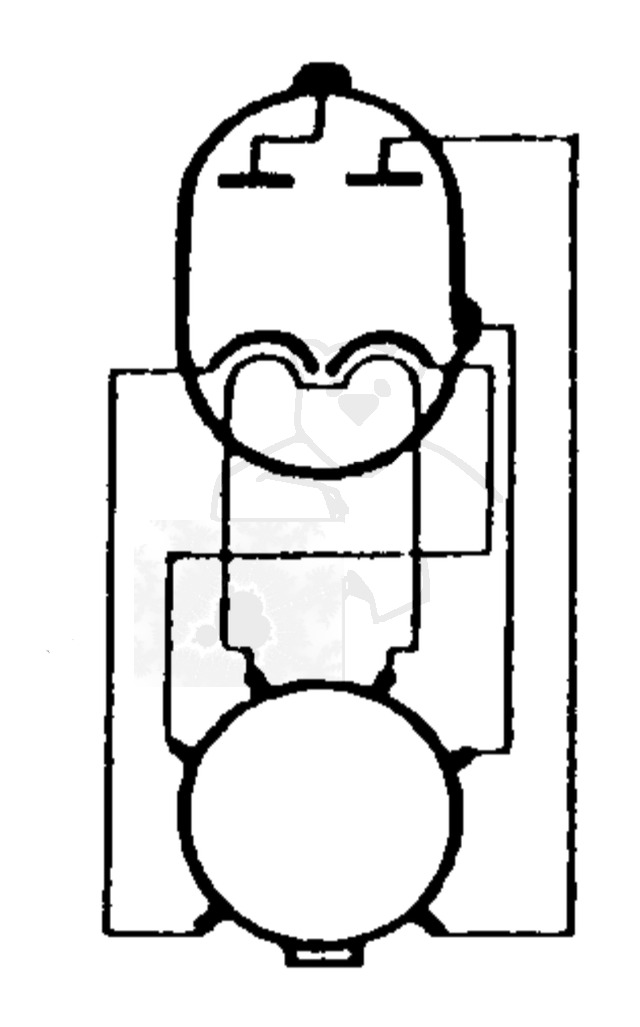

🔎 Sockelschaltung der RG12D3

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: RG12D3
Datenblatt RG12D3 Telefunken [www.tubedata.info].pdf (147 kB)
Pruefkarte RG12D3 - Funke W19 Roehrenpruefer.pdf (159 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
