Daten und Bilder der Röhre: RFG3

🔎 Beschreibung der Röhre: RFG3

Name	RFG3
Vergleichsname
Heizspannung (Volt)	4
Heizstrom (Ampère)	0,65
Art der Heizung	Halb-Indirekt

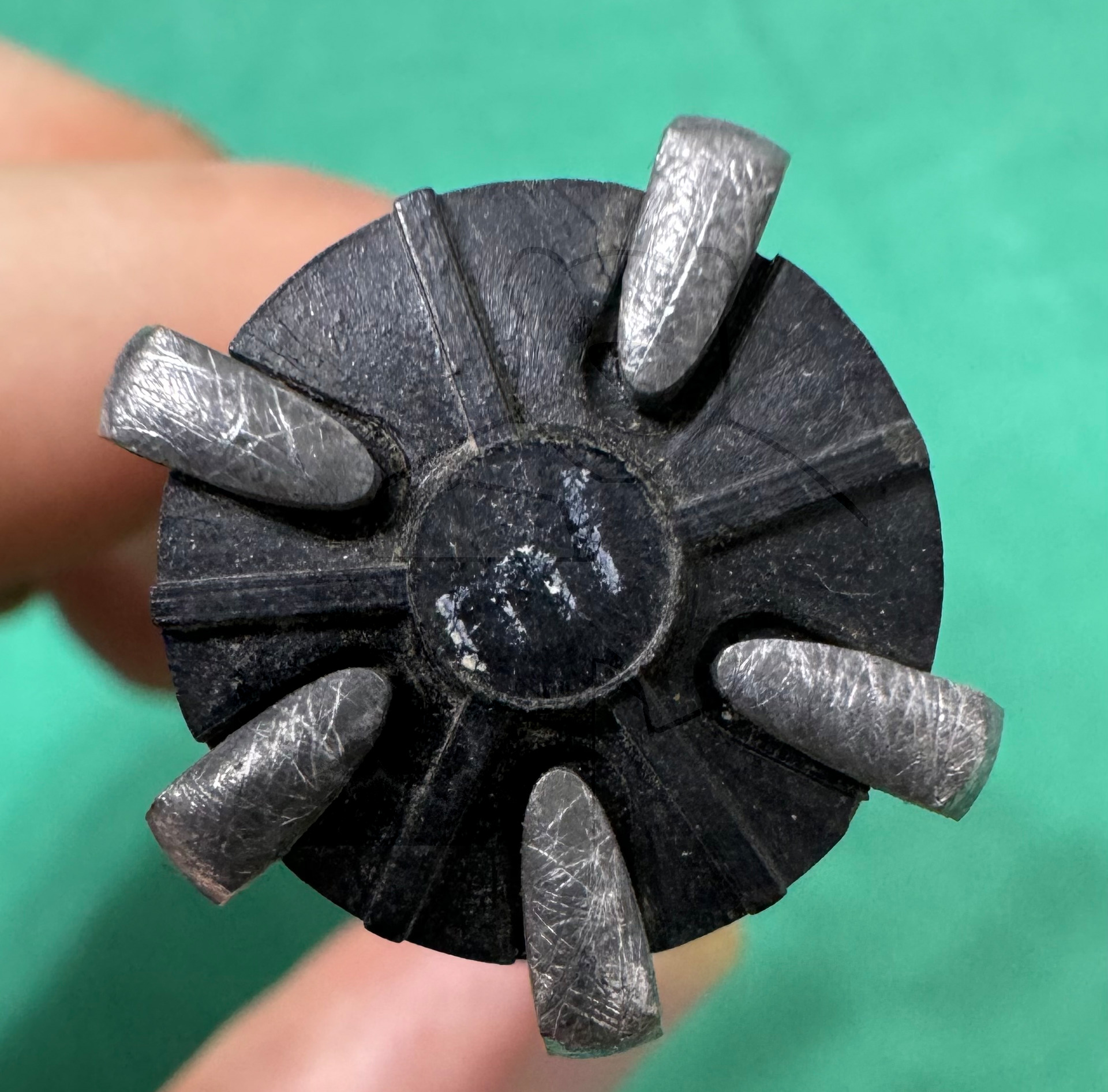

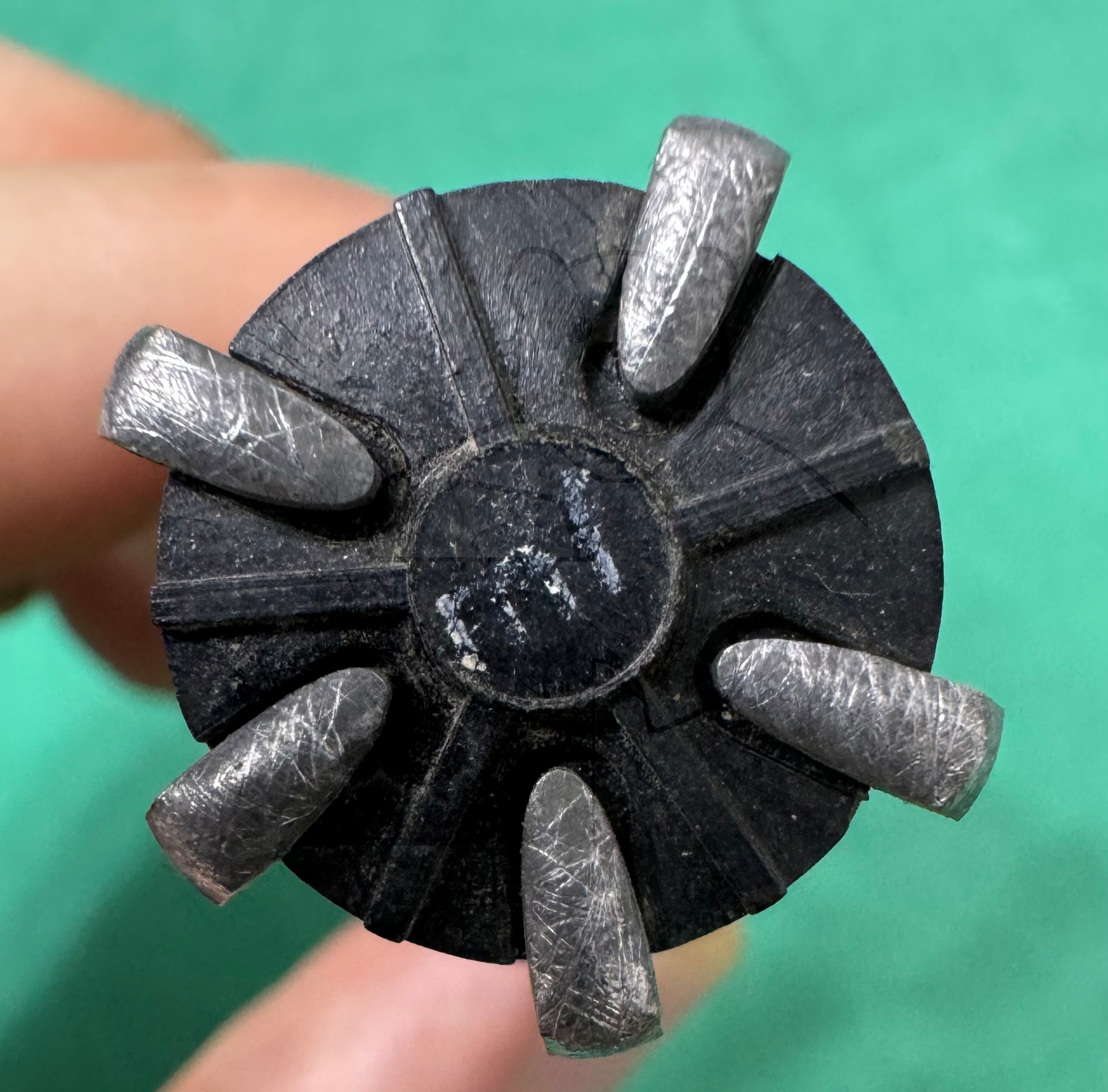

Röhren mit Sockel	→ Informationen zum Sockel: Aussenkontakt, 5pol. → Liste aller Röhren mit: Aussenkontakt, 5pol.
Zusätzliche Informationen
Letzte Änderung	11.06.2018 16:54:57

🔎 Beschreibung der Systeme für die Röhre: RFG3

	System 1
Kathode	3
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	2, 3
Abschirmung
Funktion	→ Gleichrichter, Einweg, Hochspannung

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der RFG3

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: RFG3
Datenblatt RFG3 Telefunken.pdf (67 kB)
Pruefkarte RFG3 1877 AU5 ZA5193 VU111 V1907 - Funke W19 Roehrenpruefer.pdf (150 kB)
