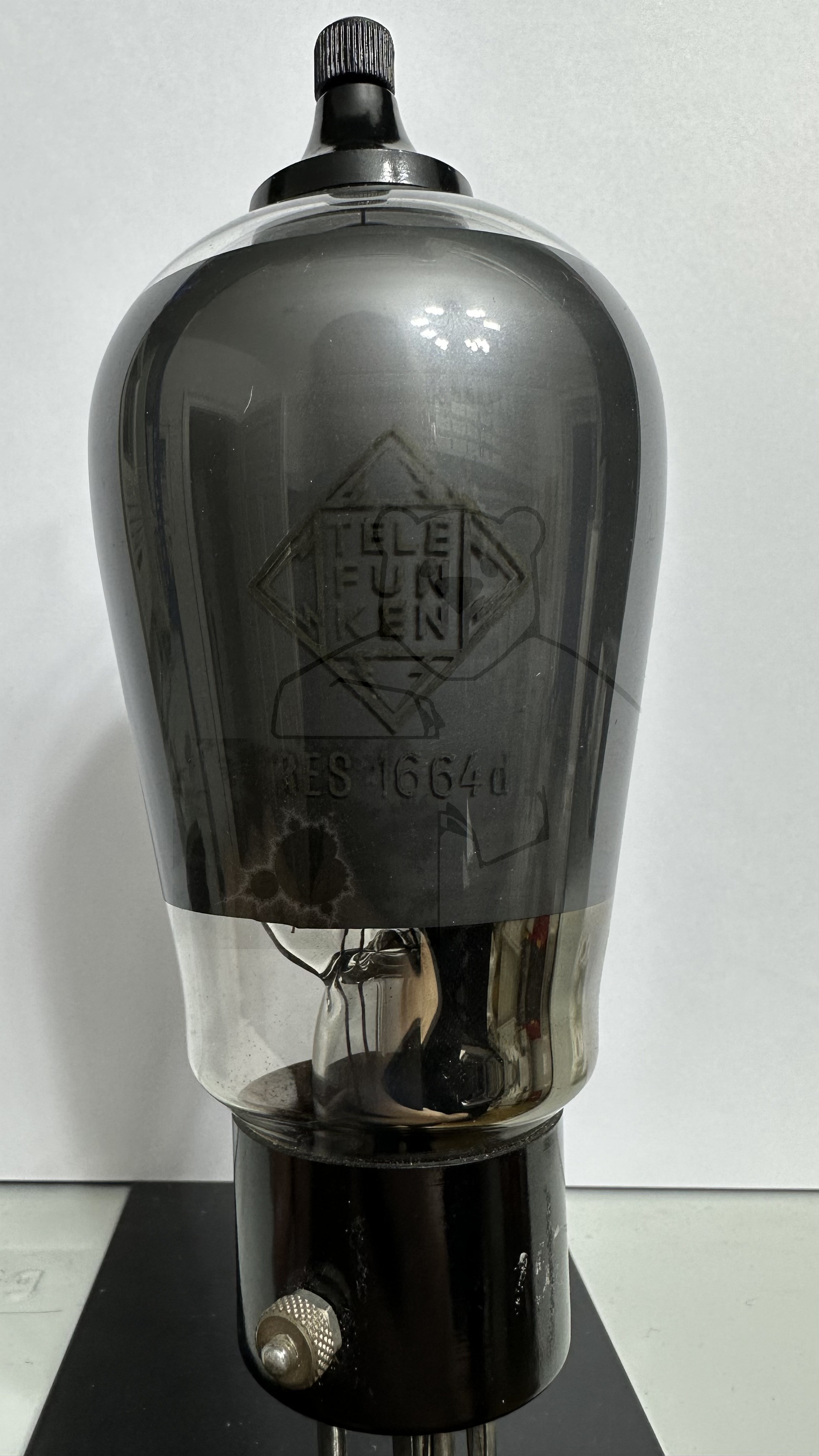

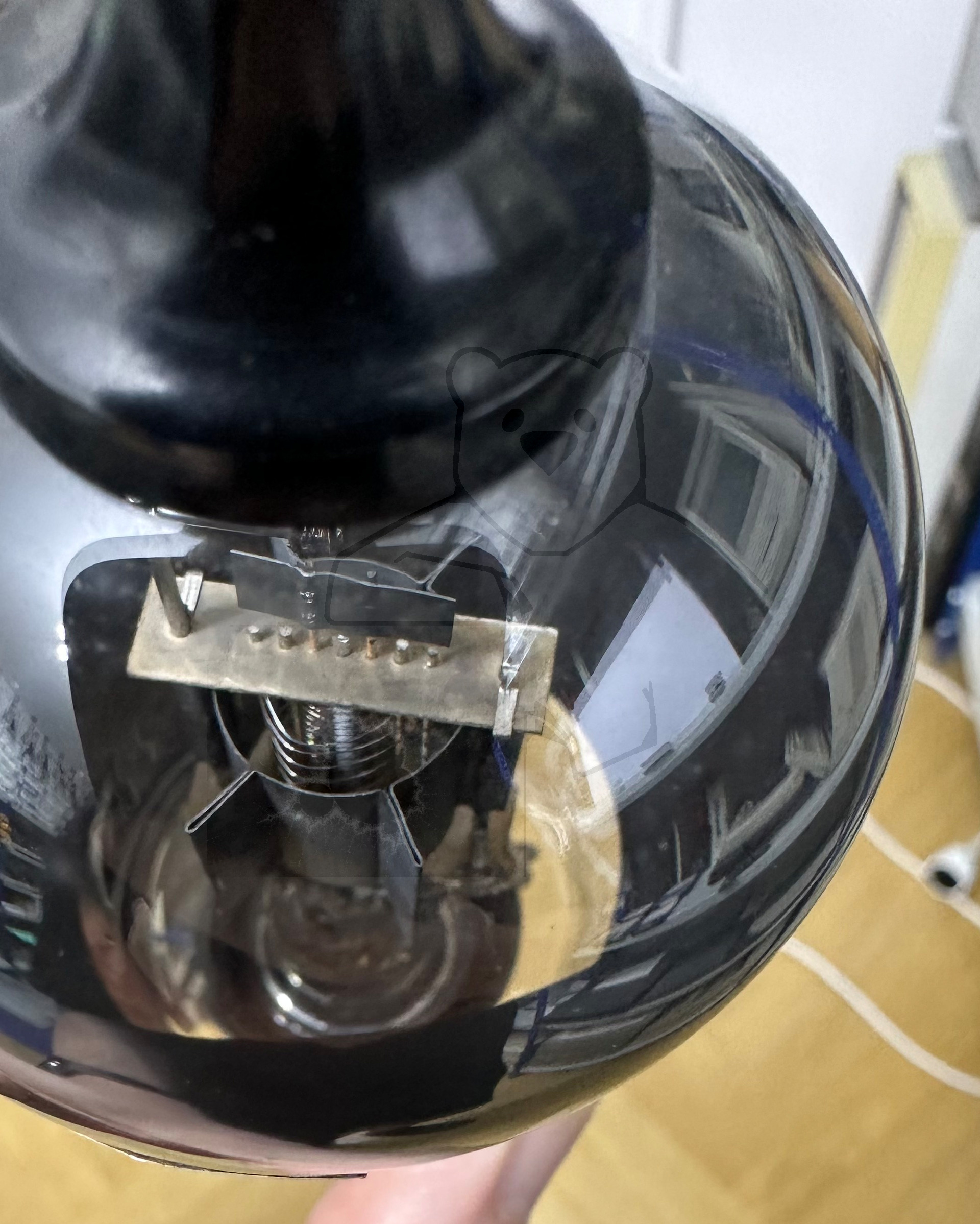

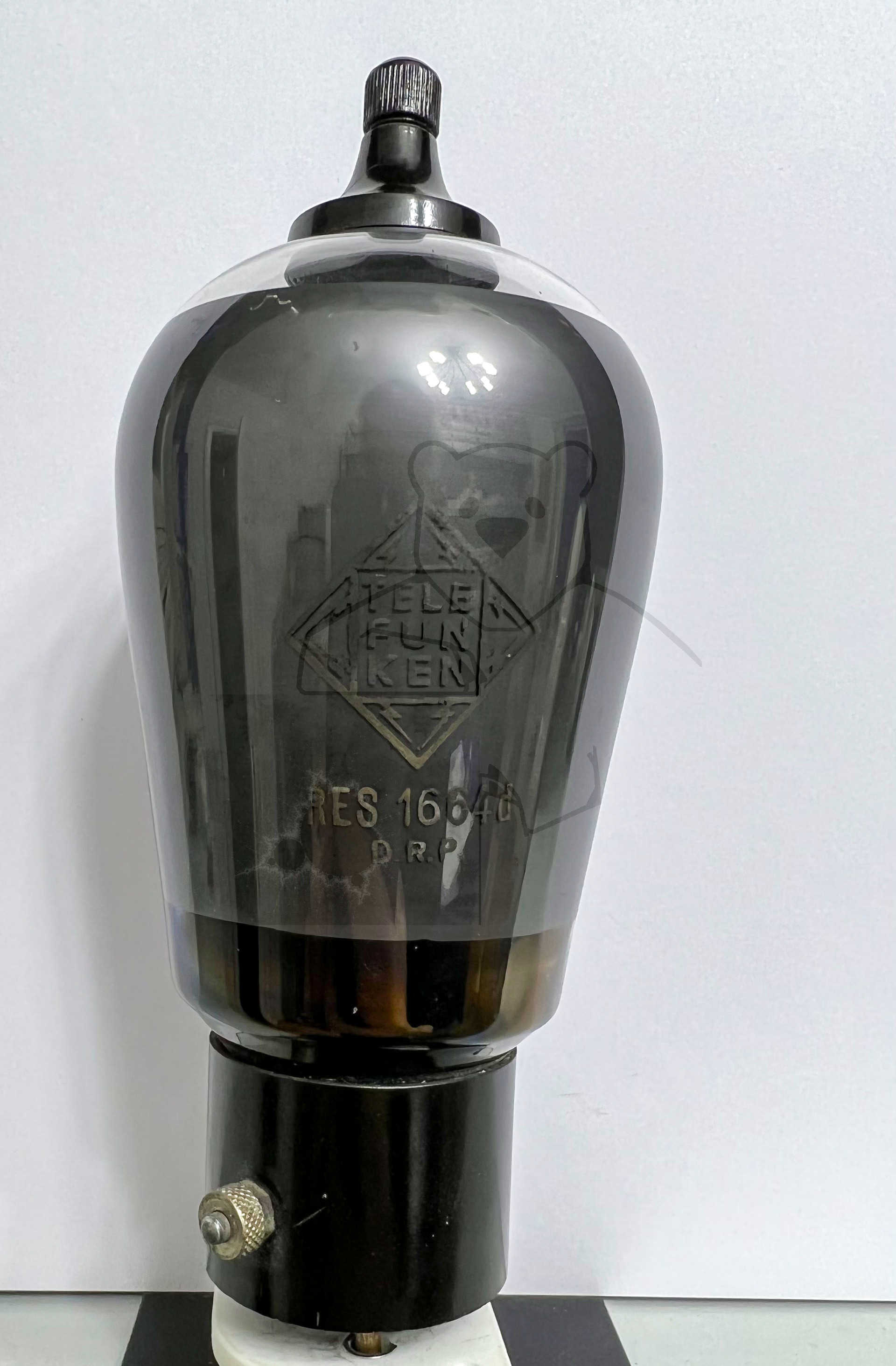

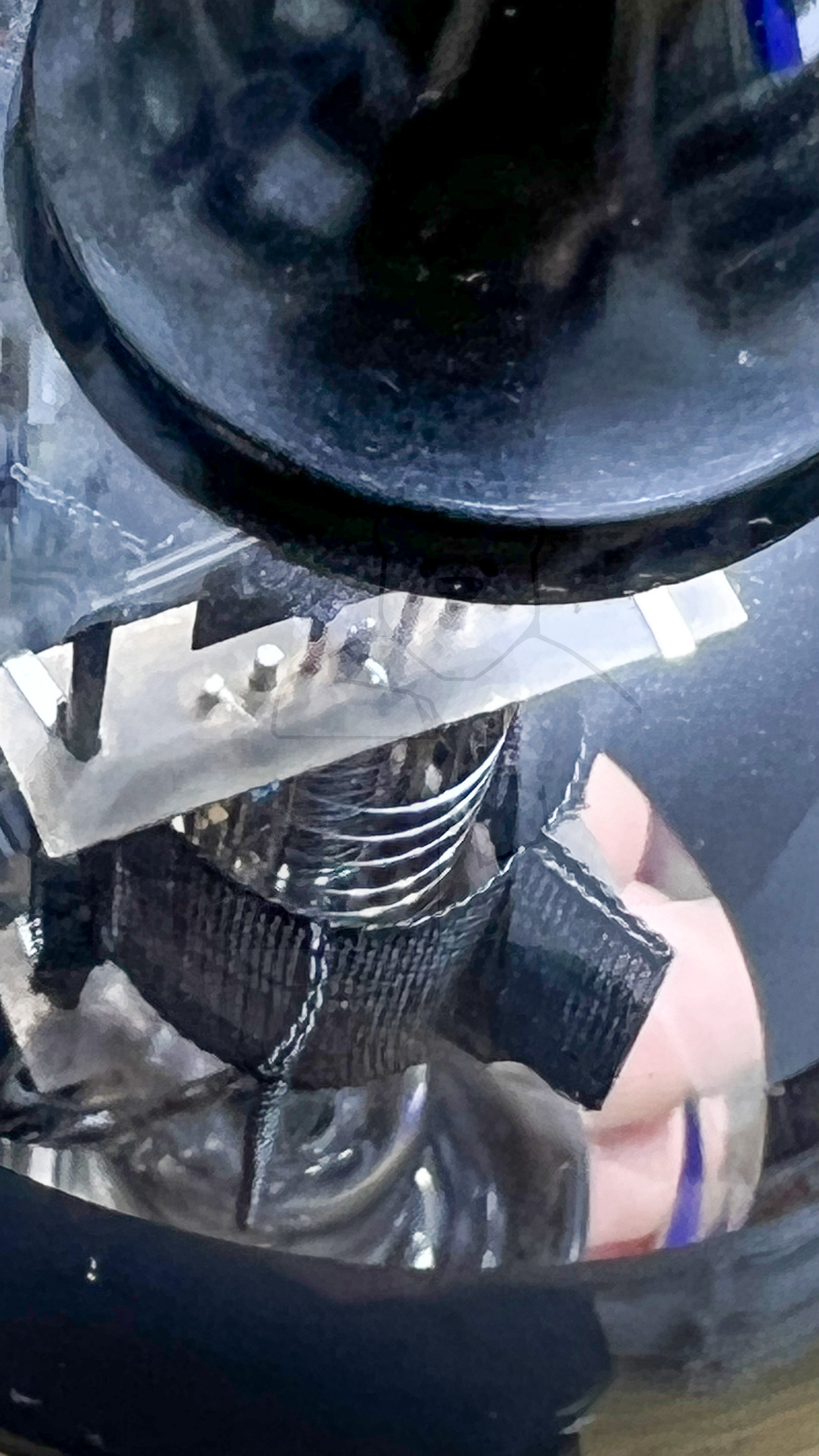

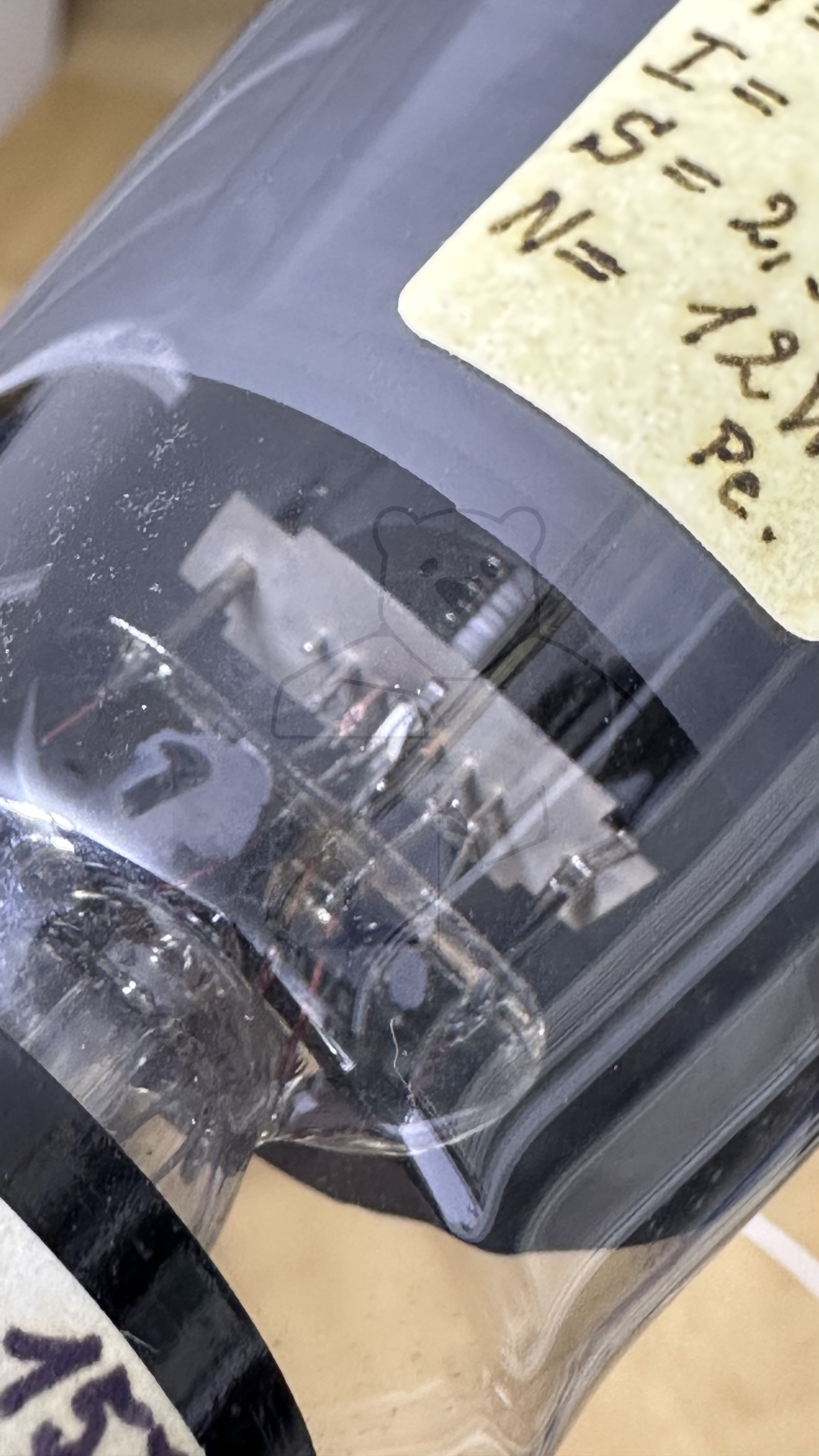

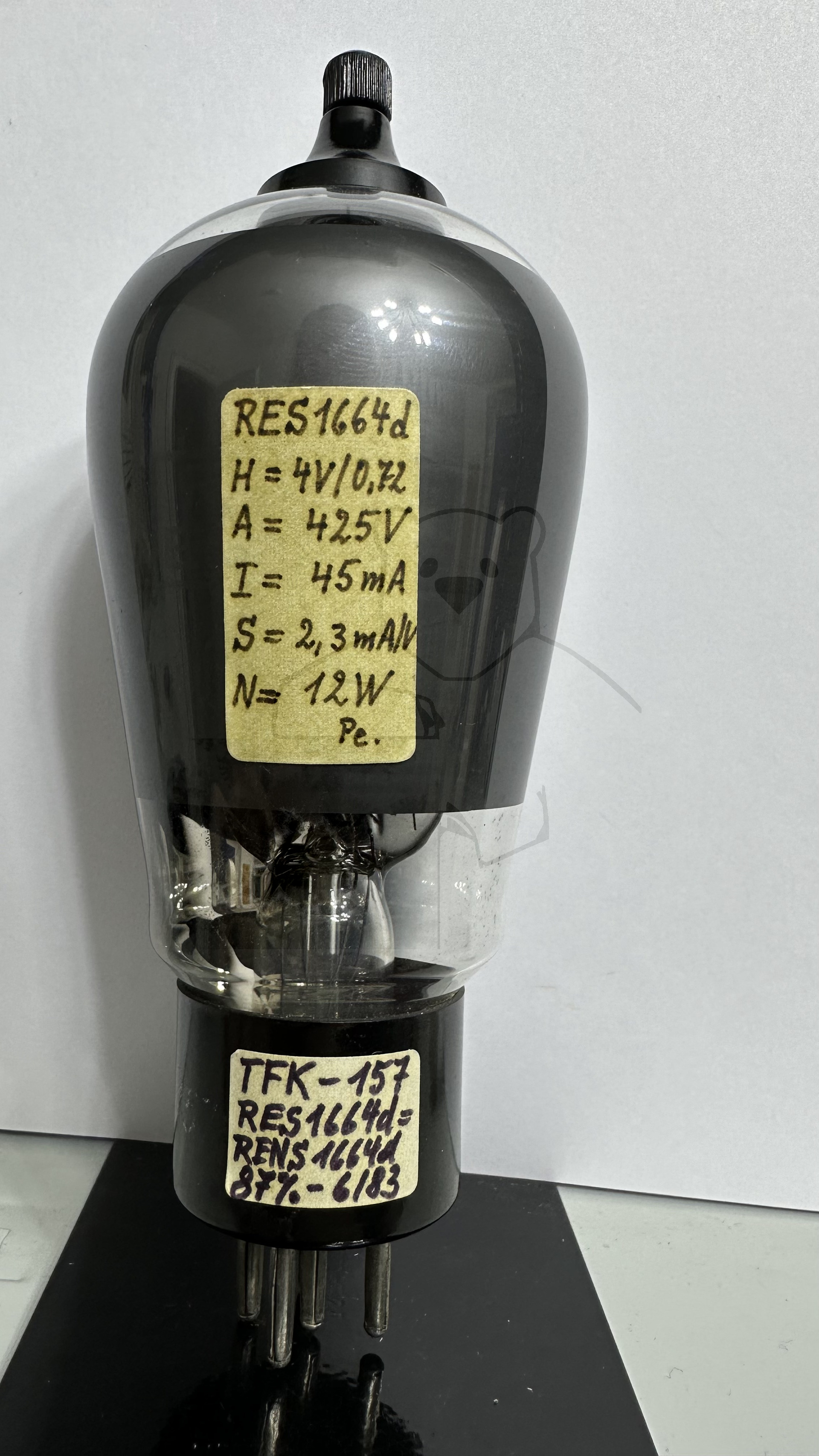

Daten und Bilder der Röhre: RES1664d

🔎 Beschreibung der Röhre: RES1664d

Name	RES1664d
Vergleichsname
Heizspannung (Volt)	4
Heizstrom (Ampère)	0,72
Art der Heizung	Halb-Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Europa, 5pol. → Liste aller Röhren mit: Europa, 5pol.
Zusätzliche Informationen
Letzte Änderung	19.01.2021 14:44:00

🔎 Beschreibung der Systeme für die Röhre: RES1664d

	System 1
Kathode	Mittelanzapfung Heizfaden (Direkt in der Röhre)
Gitter 1	4
Gitter 2	5
Gitter 3	Mittelanzapfung Heizfaden (Direkt in der Röhre)
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	1, 3
Abschirmung
Funktion	→ Senderoehre, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

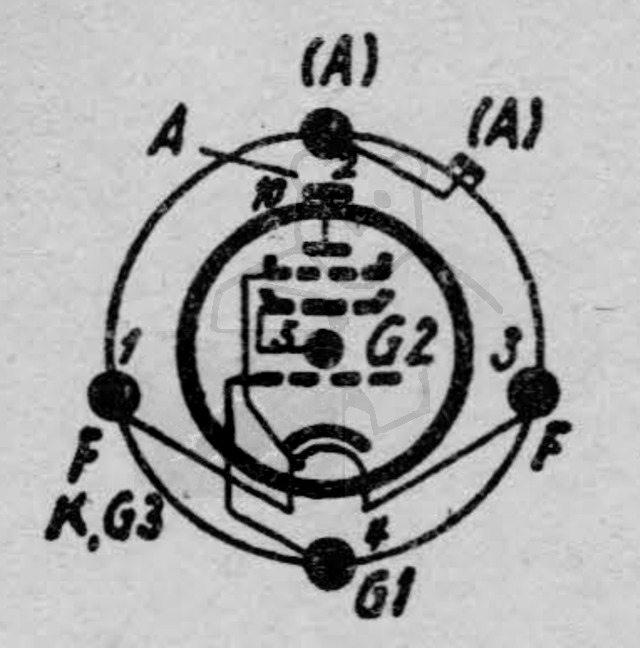

🔎 Sockelschaltung der RES1664d

Bildquelle: Neuberger RPM 370-1 Messkarte

🔎 YouTube Video zu RES1664d

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/EZ_OQNUnQ9I (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: RES1664d
Datenblatt RES1664d Telefunken [www.tubedata.info].pdf (233 kB)
Pruefkarte RES1664d - Neuberger RPM370 Roehrenmessgeraet.pdf (197 kB)
Pruefkarte RES1664d RENS1664d - Funke W19 Roehrenpruefer.pdf (156 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
