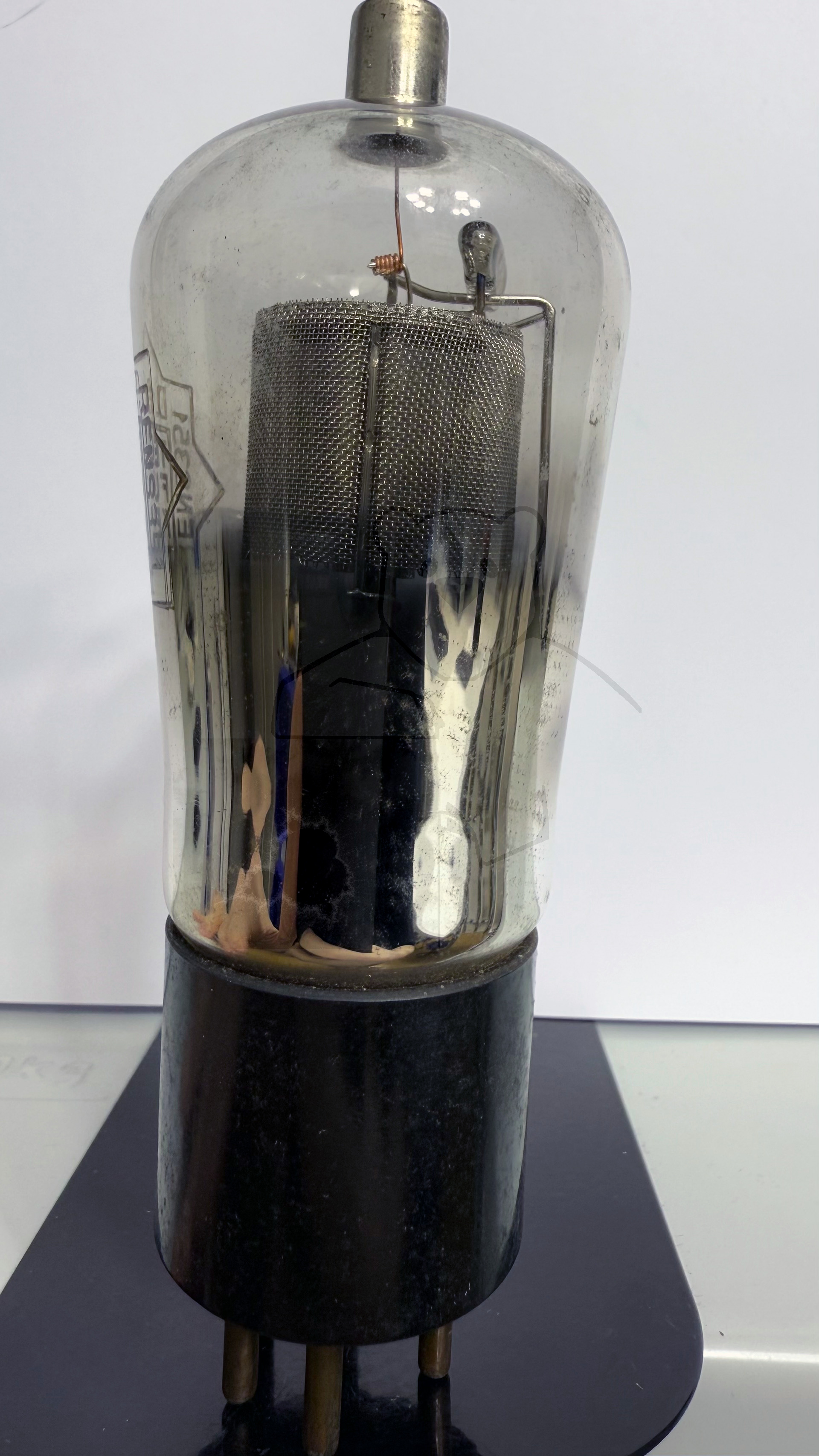

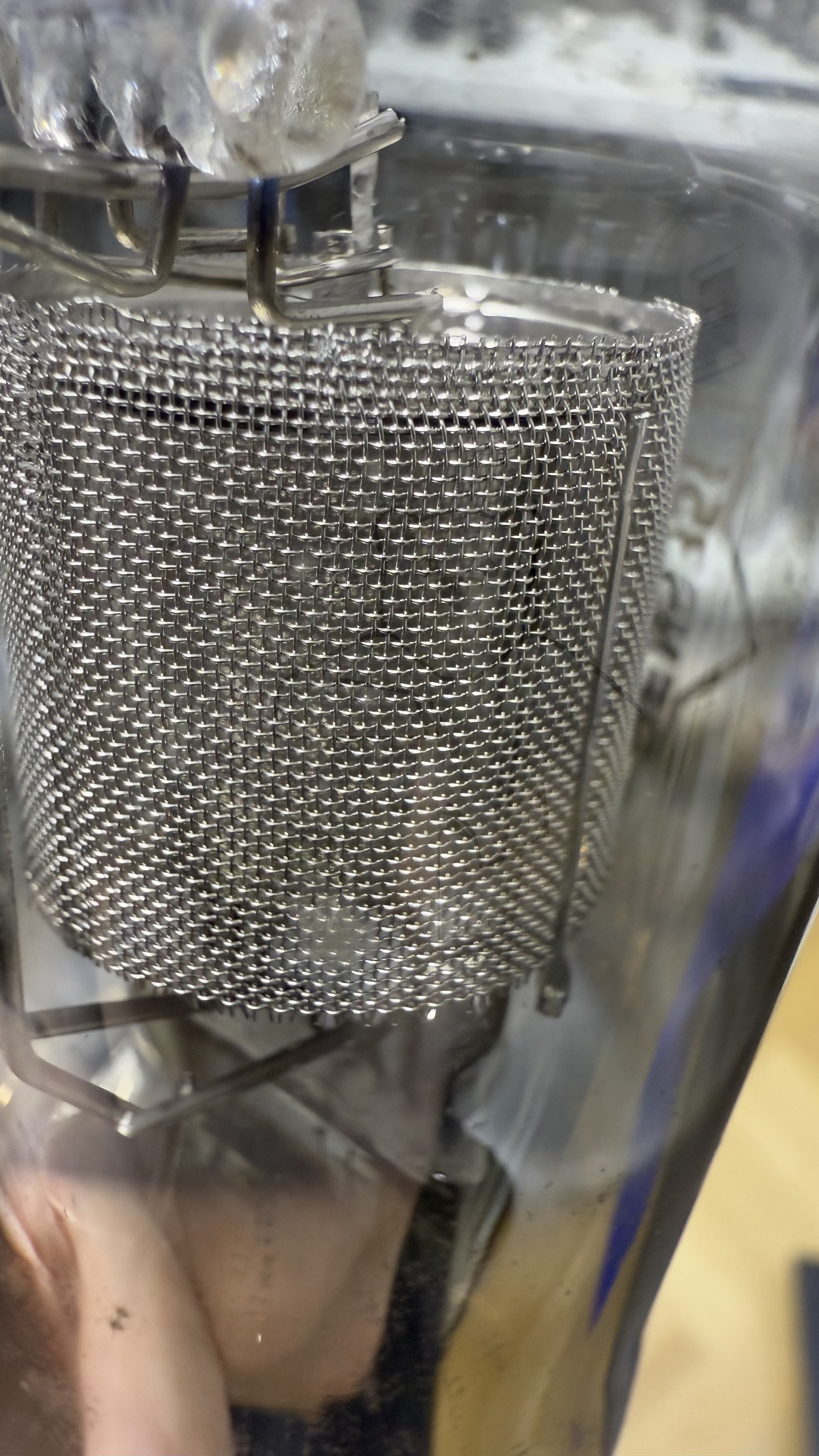

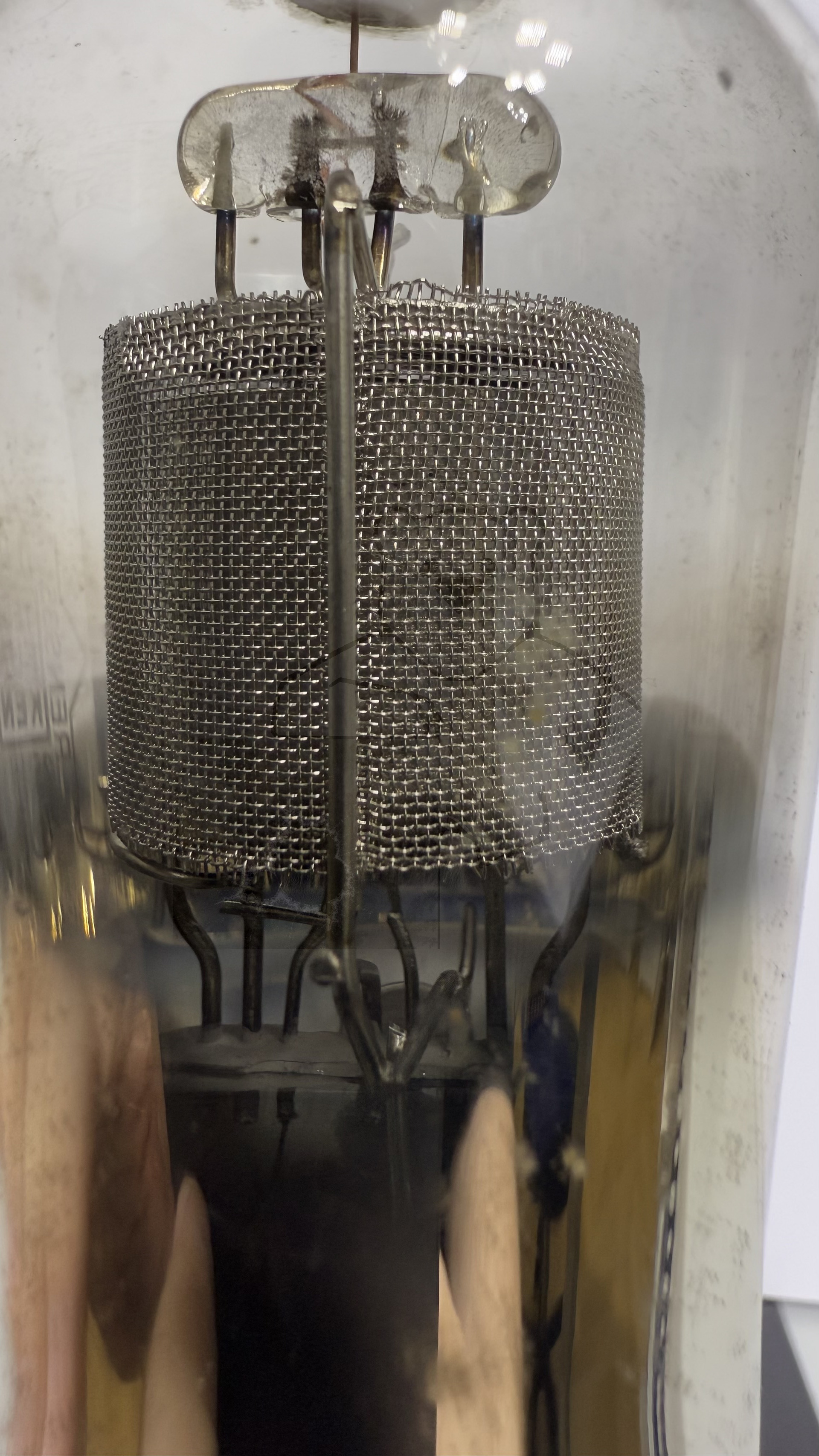

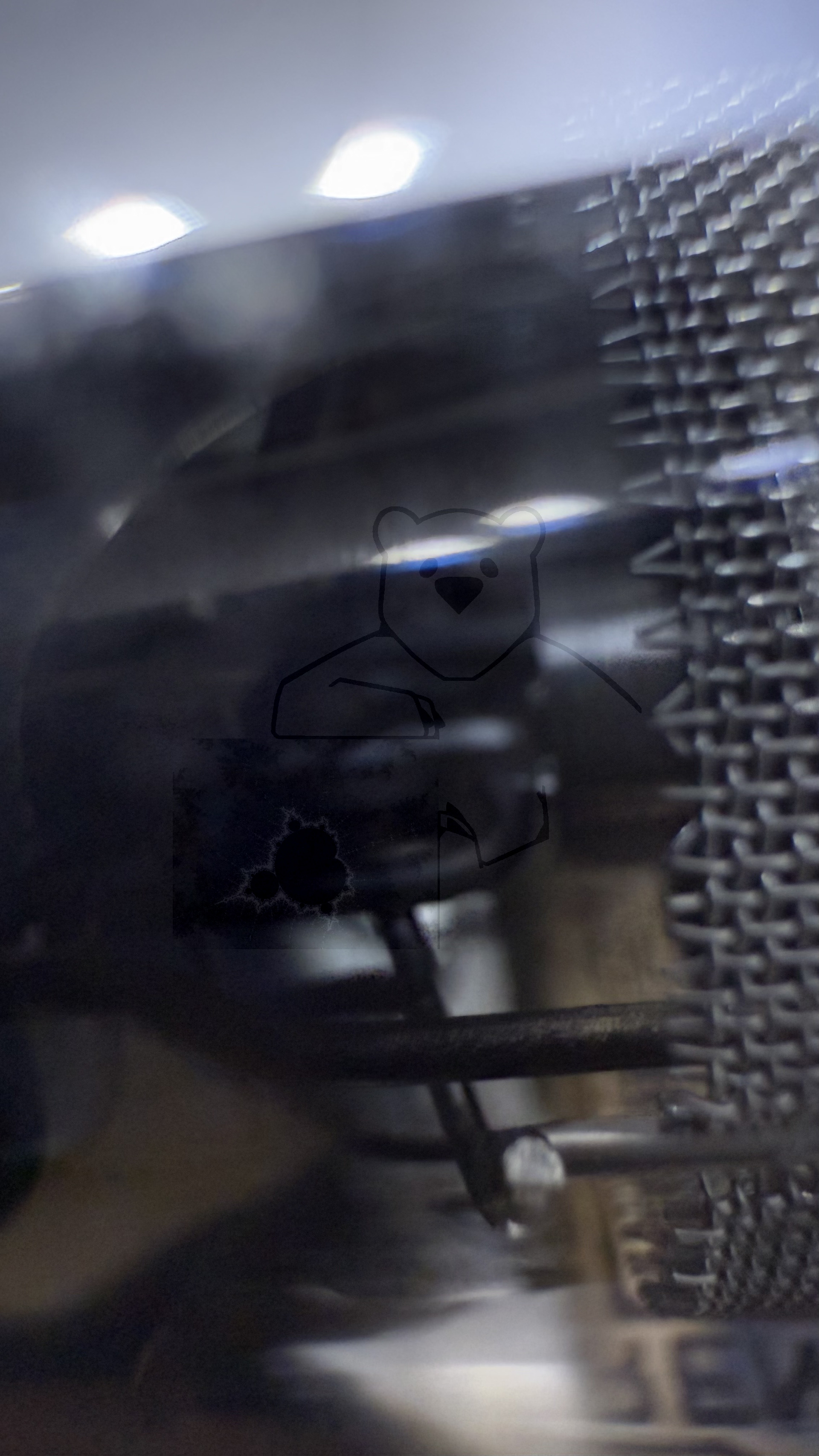

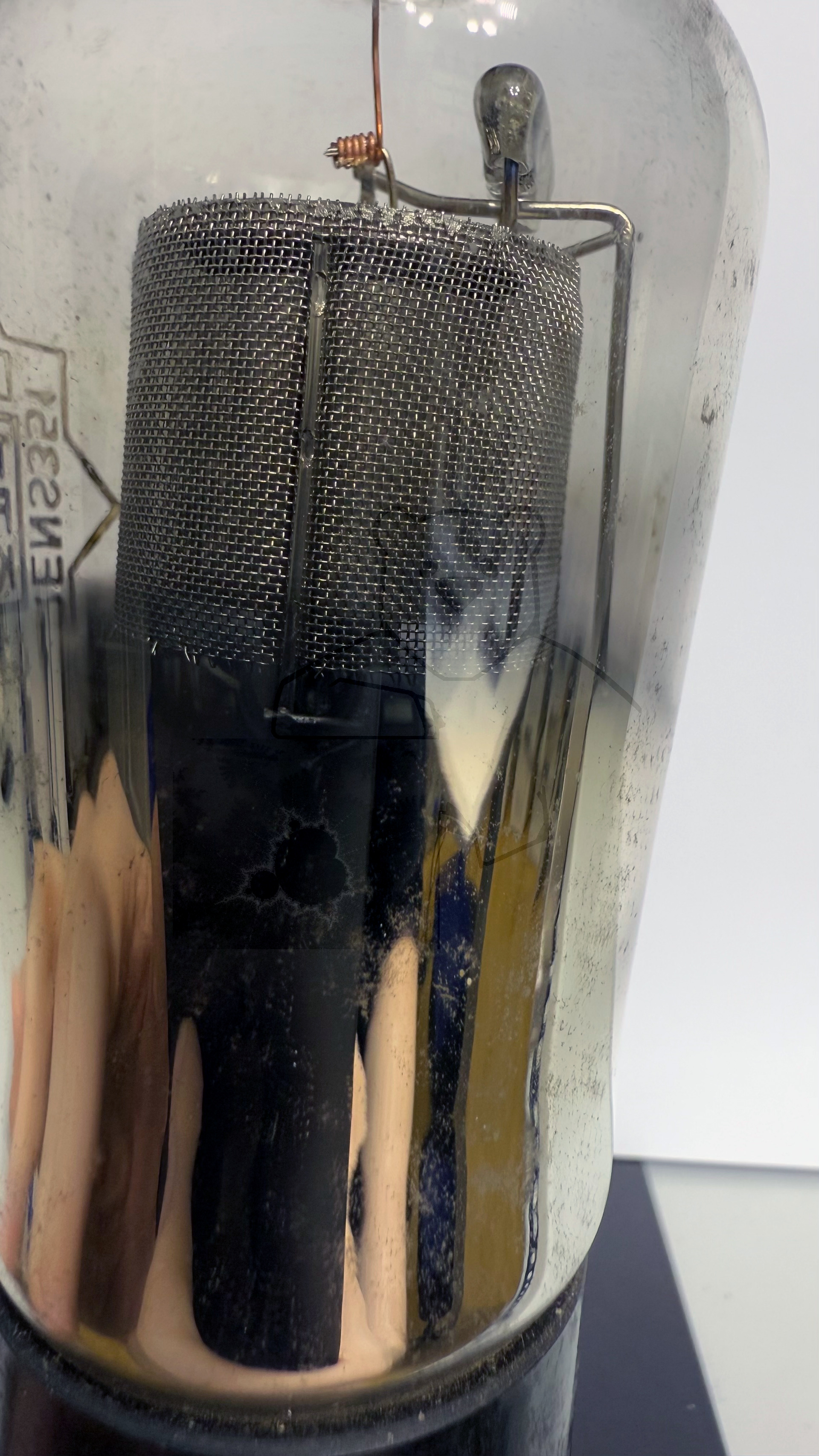

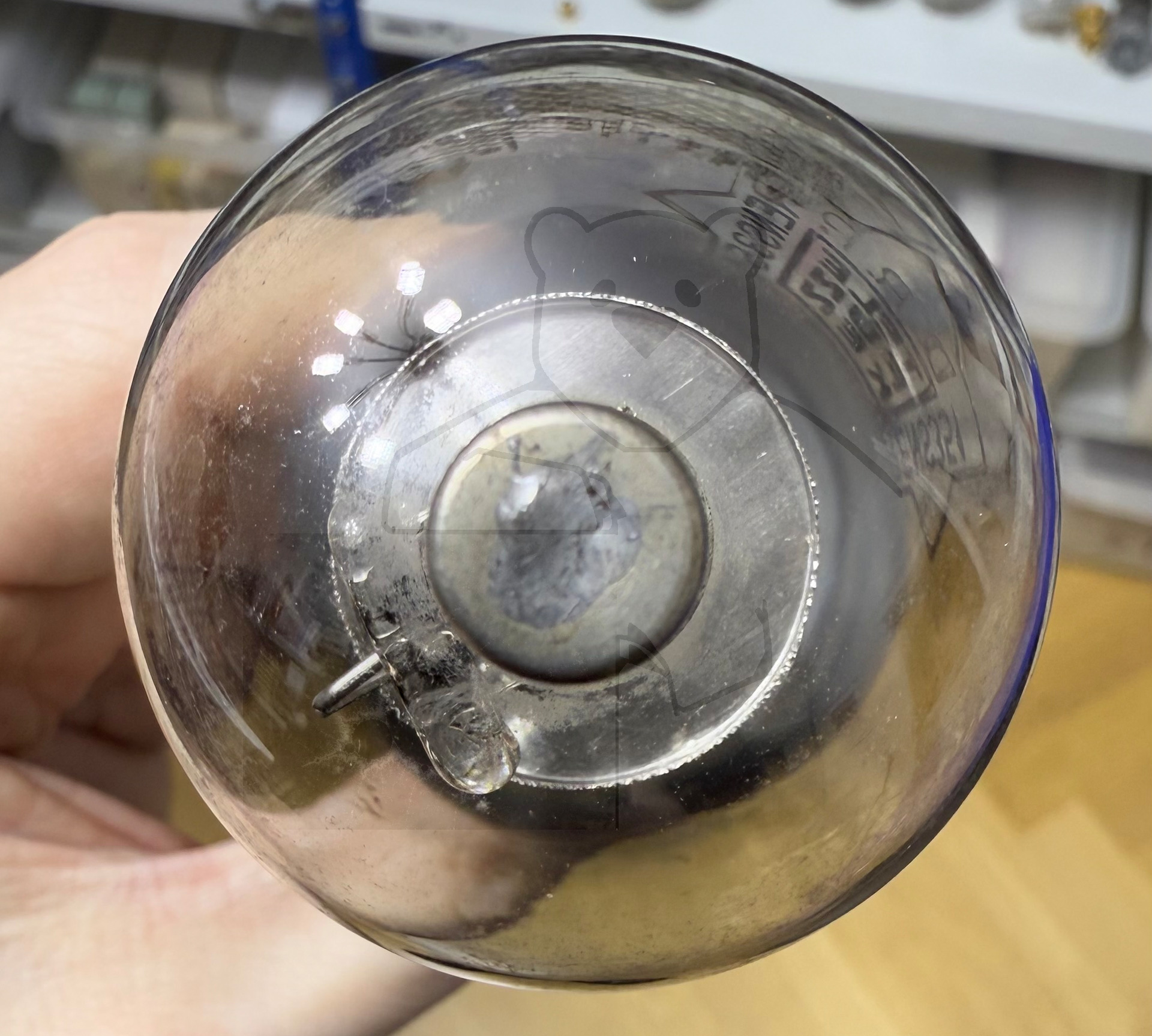

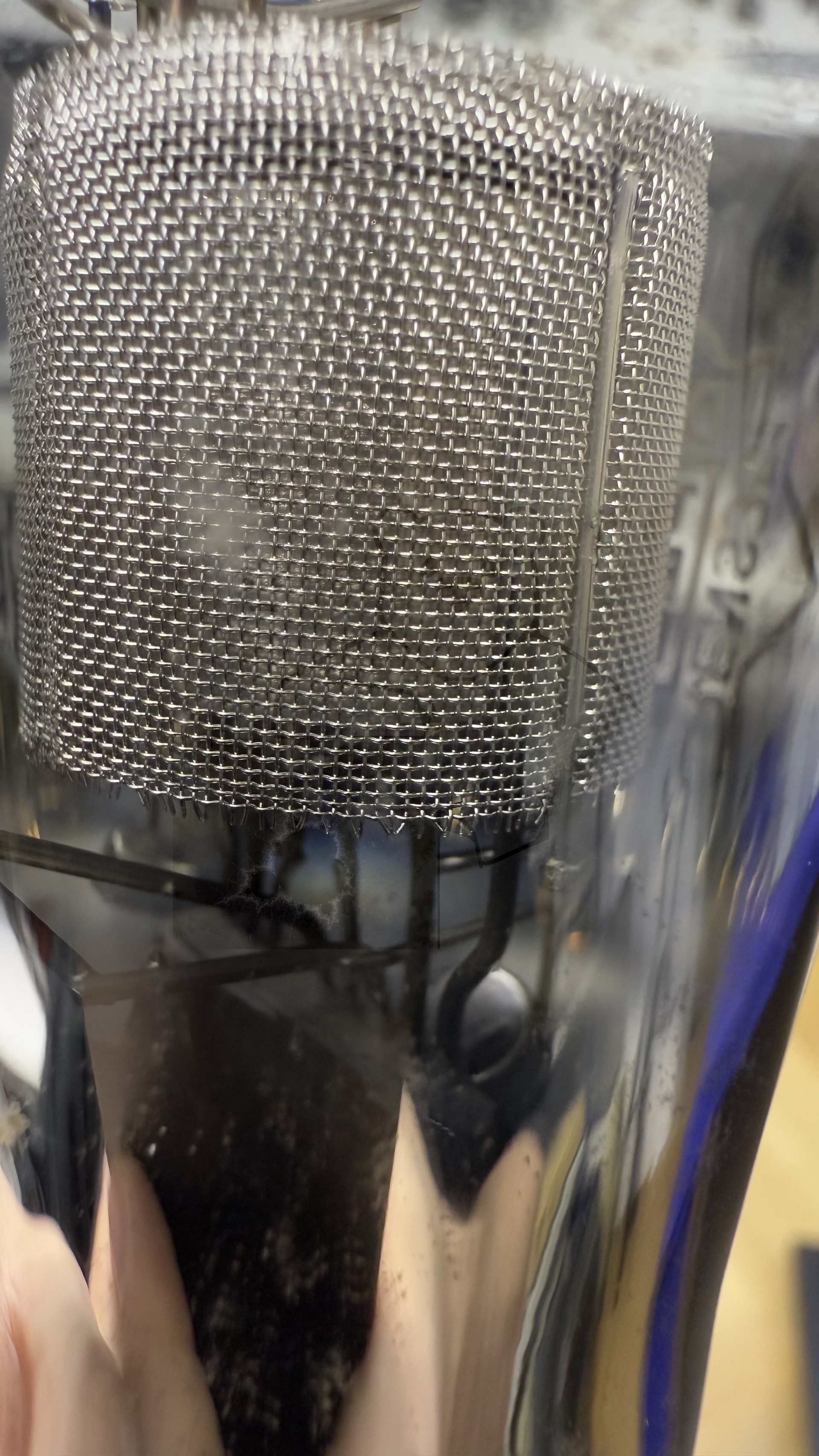

Daten und Bilder der Röhre: RENS351

🔎 Beschreibung der Röhre: RENS351

Name	RENS351
Vergleichsname	35/51
Heizspannung (Volt)	2,5
Heizstrom (Ampère)	1,75
Art der Heizung	Indirekt

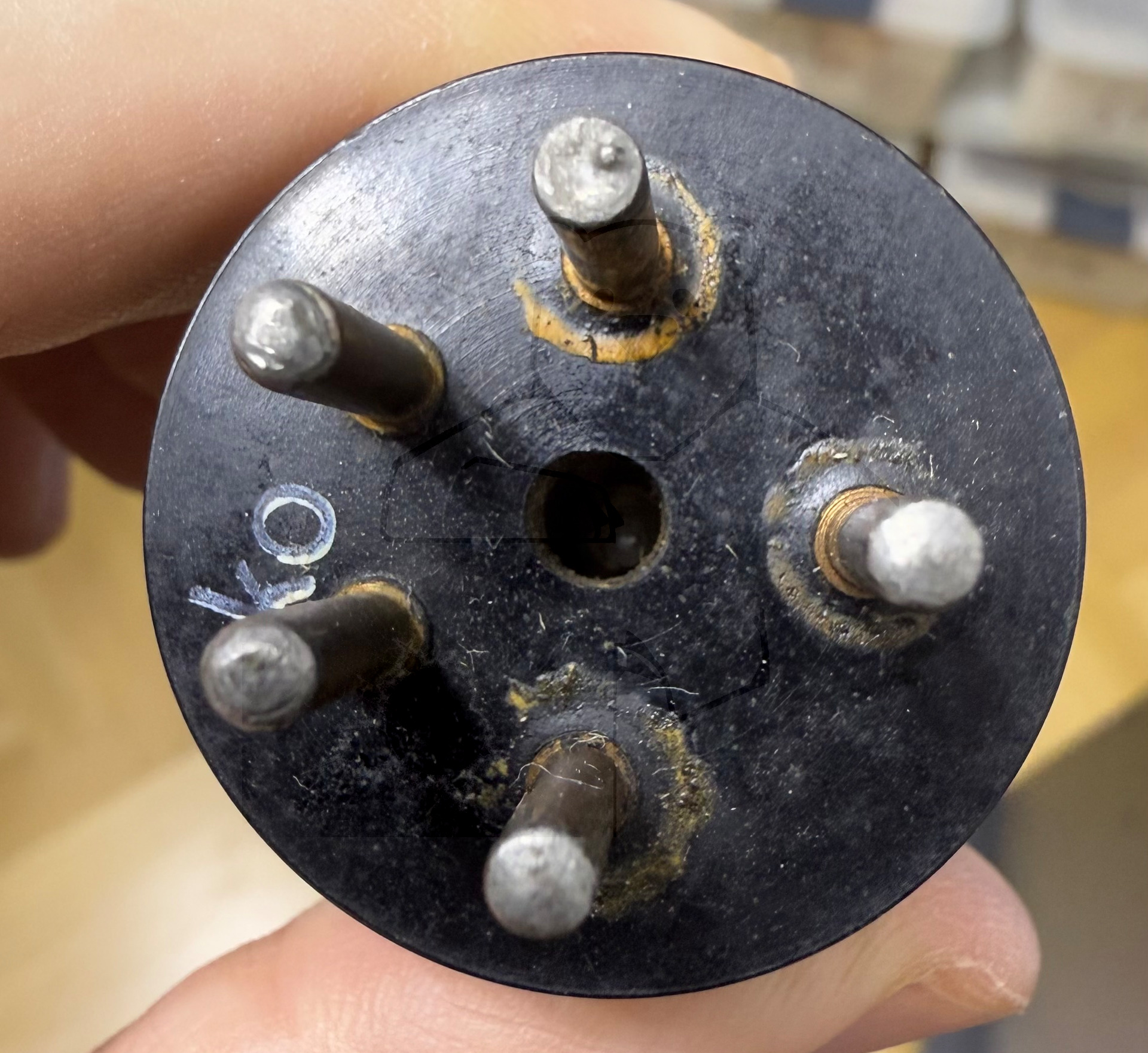

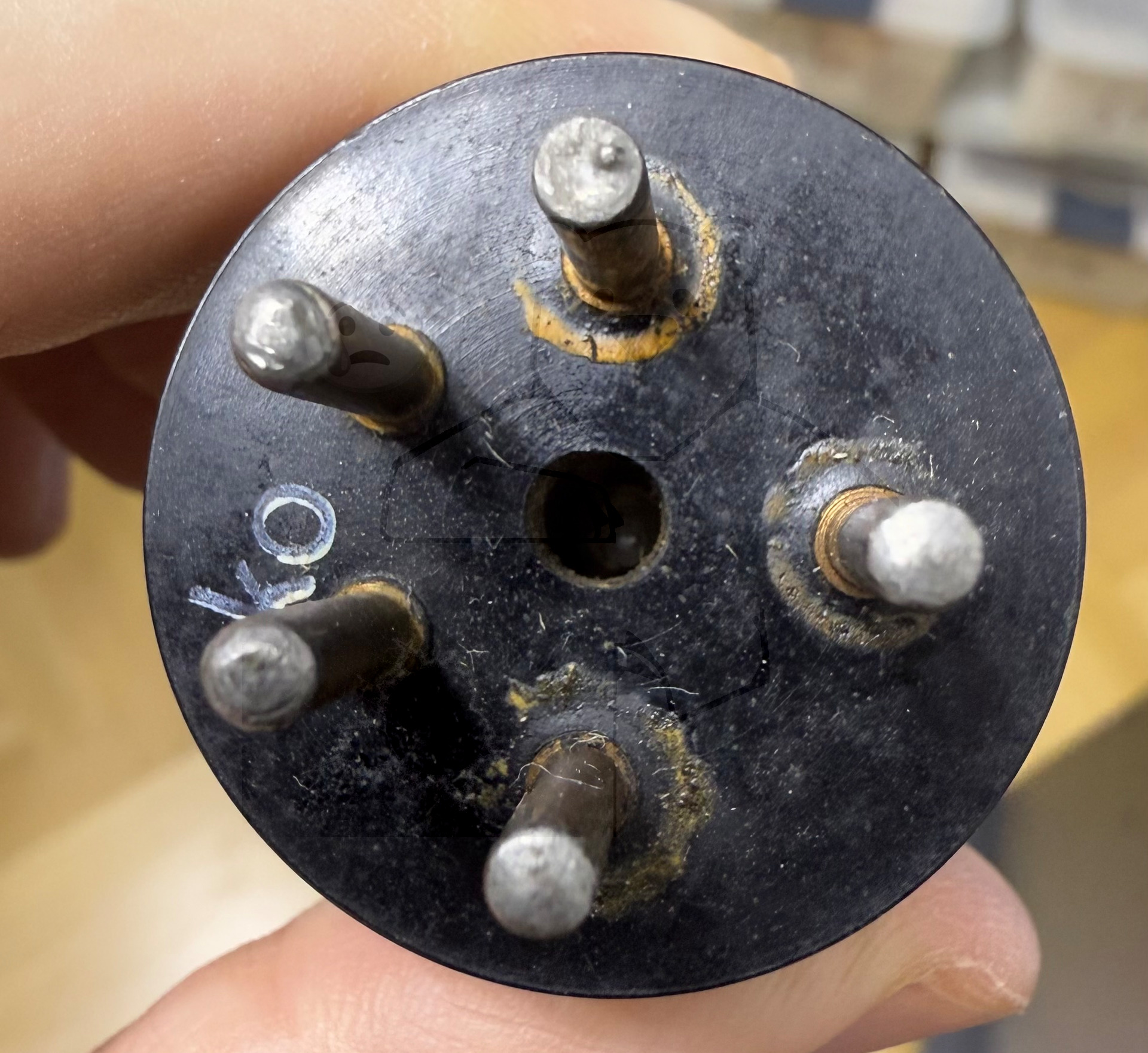

Röhren mit Sockel	→ Informationen zum Sockel: USA, Small, 5pol. → Liste aller Röhren mit: USA, Small, 5pol.
Zusätzliche Informationen
Letzte Änderung	11.06.2018 16:10:49

🔎 Beschreibung der Systeme für die Röhre: RENS351

	System 1
Kathode	4
Gitter 1	Kappe
Gitter 2	3
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 5
Abschirmung
Funktion	→ Zwischenfrequenzverstaerker

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

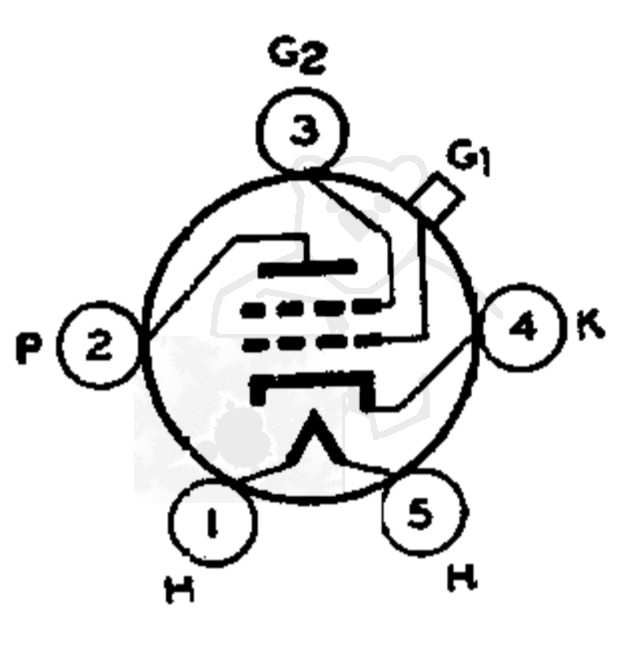

🔎 Sockelschaltung der RENS351

Bildquelle: RCA Datenblatt

🔎 Datenblätter zur Röhre: RENS351
Datenblatt 35 Cunningham [www.tubedata.info].pdf (219 kB)
Datenblatt 35 RCA [www.tubedata.info].pdf (73 kB)
Datenblatt 35 Sylvania [www.tubedata.info].pdf (38 kB)
Datenblatt 35 Tung-Sol [www.tubedata.info].pdf (43 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
