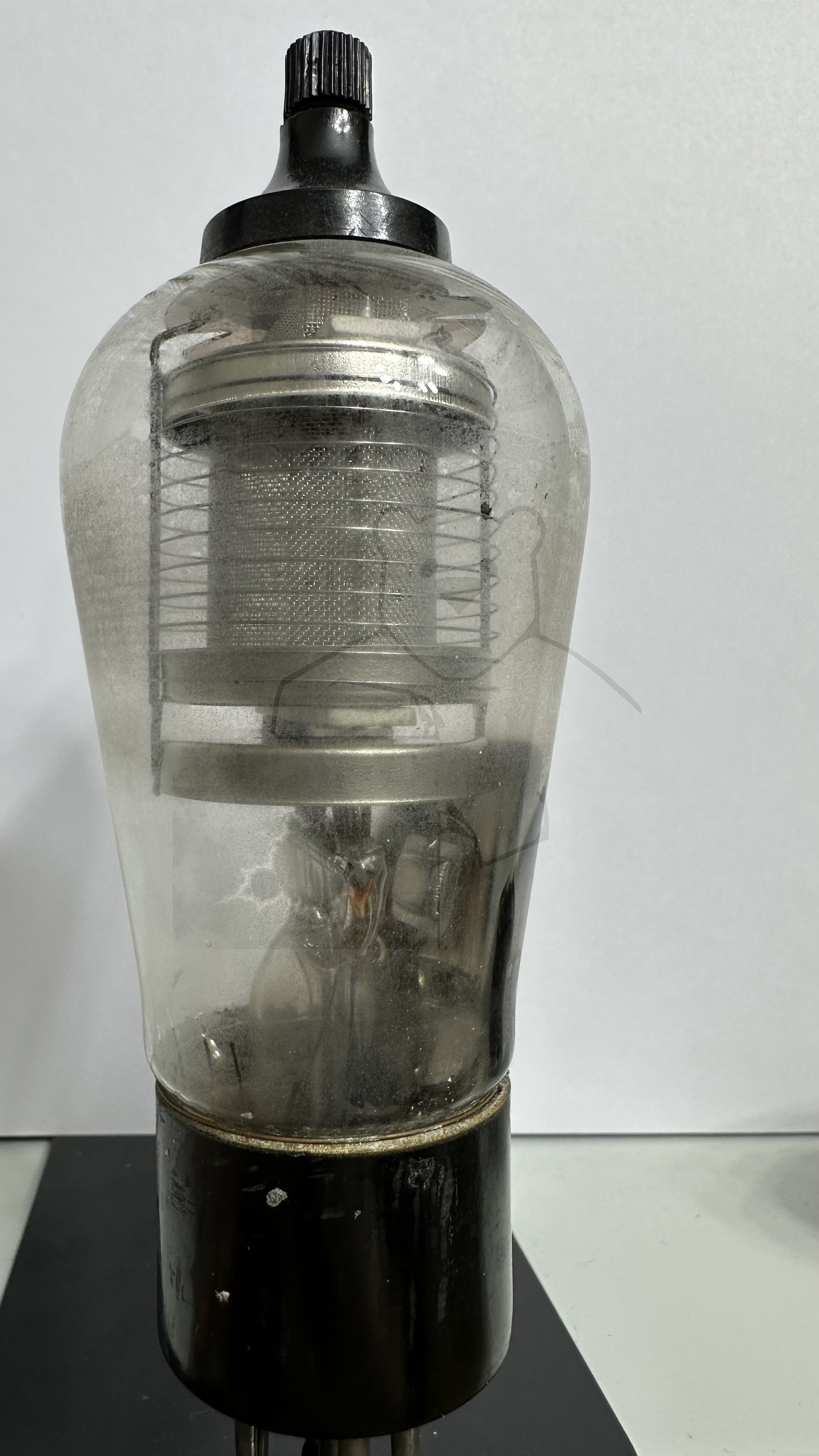

Daten und Bilder der Röhre: RENS1894

🔎 Beschreibung der Röhre: RENS1894

Name	RENS1894
Vergleichsname	B2047 H2918D HP2118
Heizspannung (Volt)	20
Heizstrom (Ampère)	0,18
Art der Heizung	Indirekt

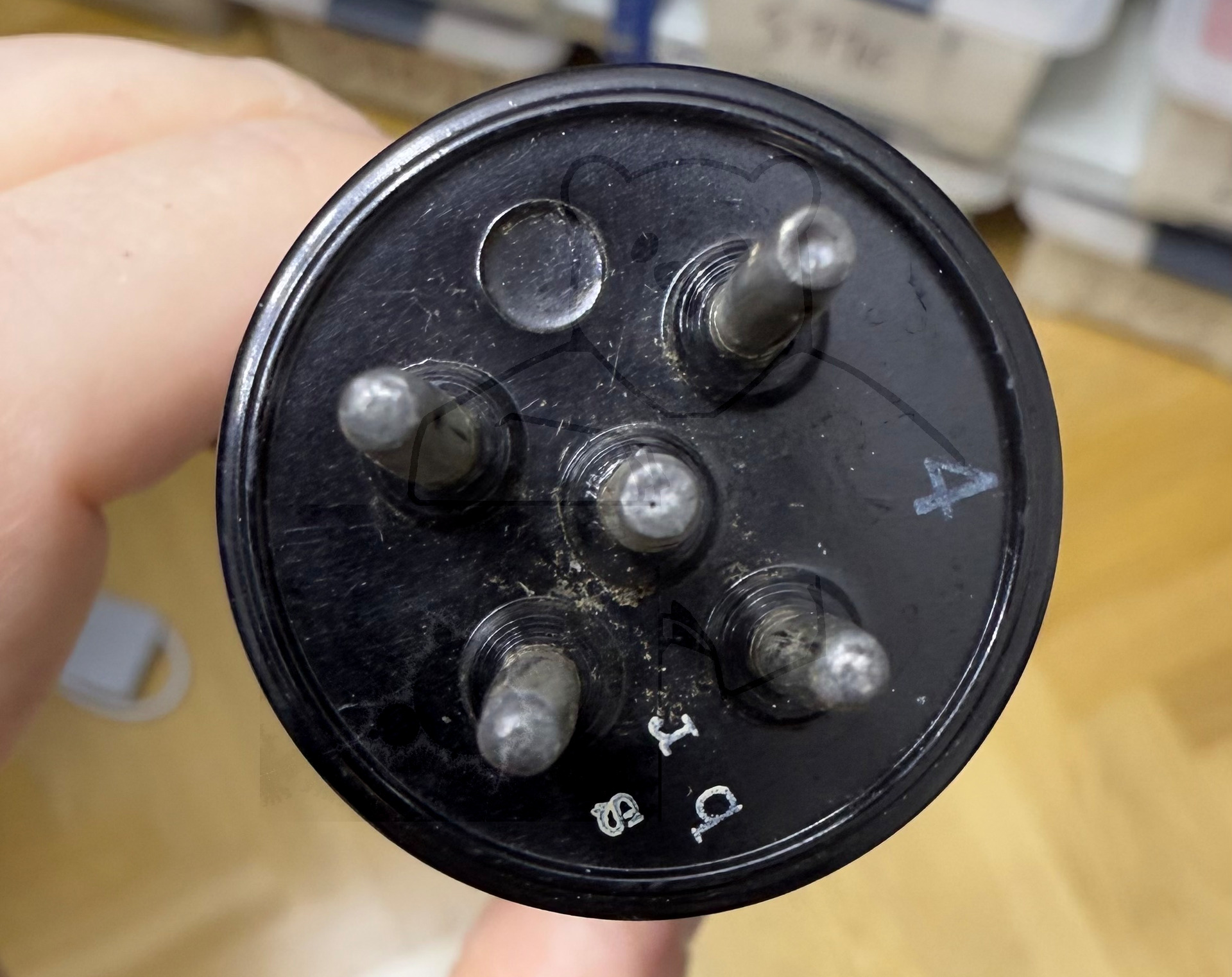

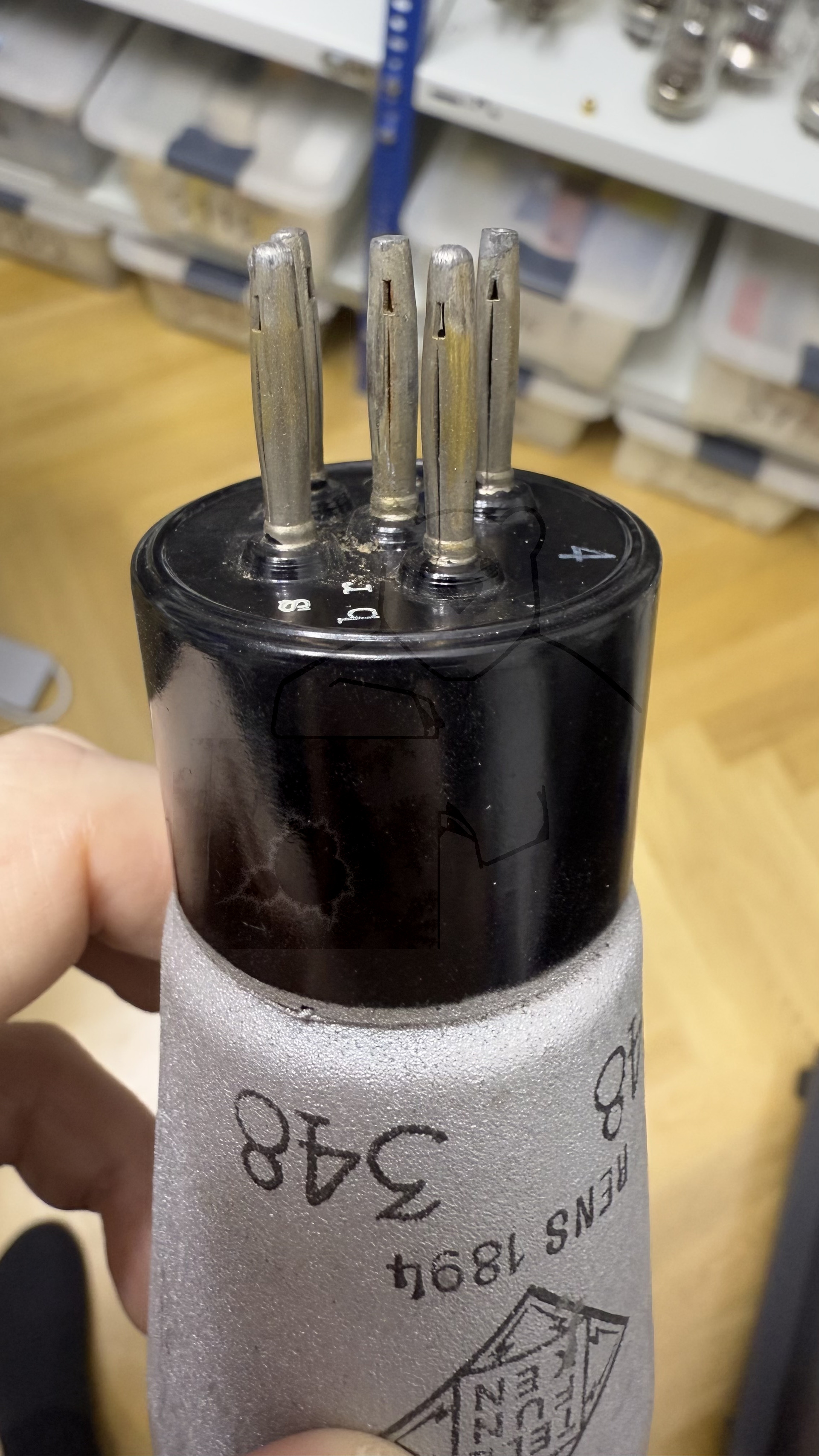

Röhren mit Sockel	→ Informationen zum Sockel: Europa, 5pol. → Liste aller Röhren mit: Europa, 5pol.
Zusätzliche Informationen
Letzte Änderung	28.09.2023 21:03:32

🔎 Beschreibung der Systeme für die Röhre: RENS1894

	System 1
Kathode	5
Gitter 1	4
Gitter 2	2
Gitter 3	5
Gitter 4
Gitter 5
Gitter 6
Gitter 7

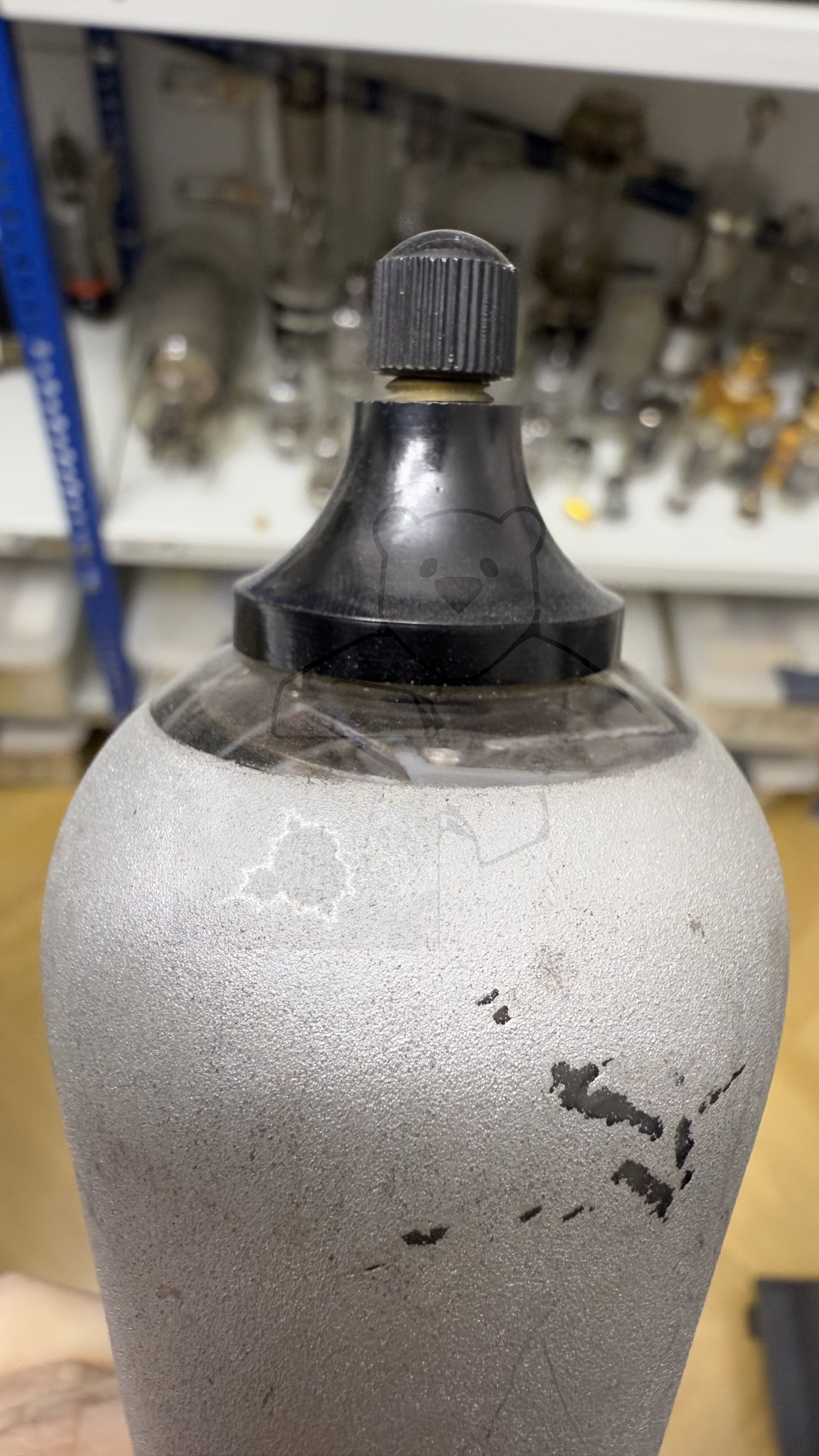

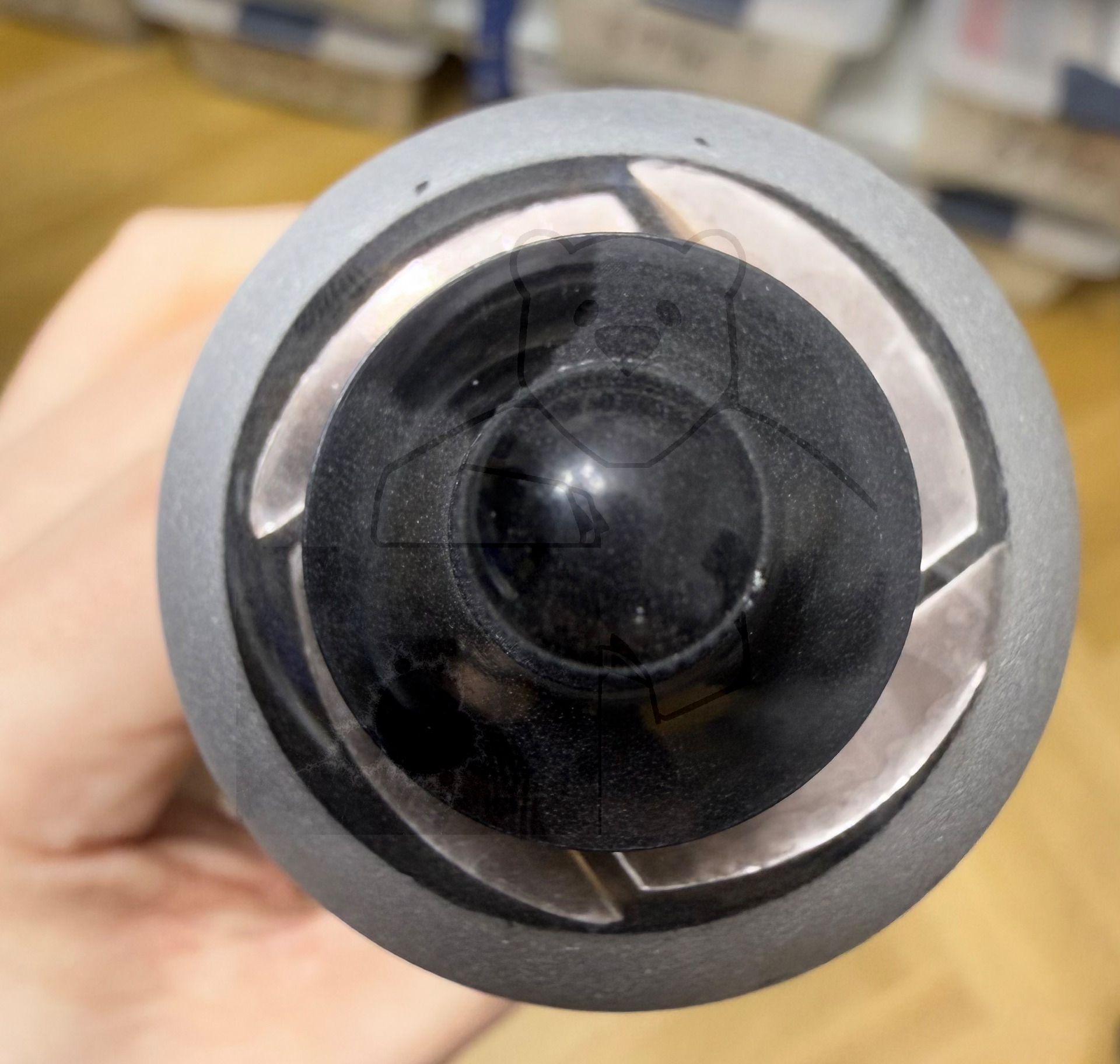

Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	1, 3
Abschirmung	5
Funktion	→ Hochfrequenzverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

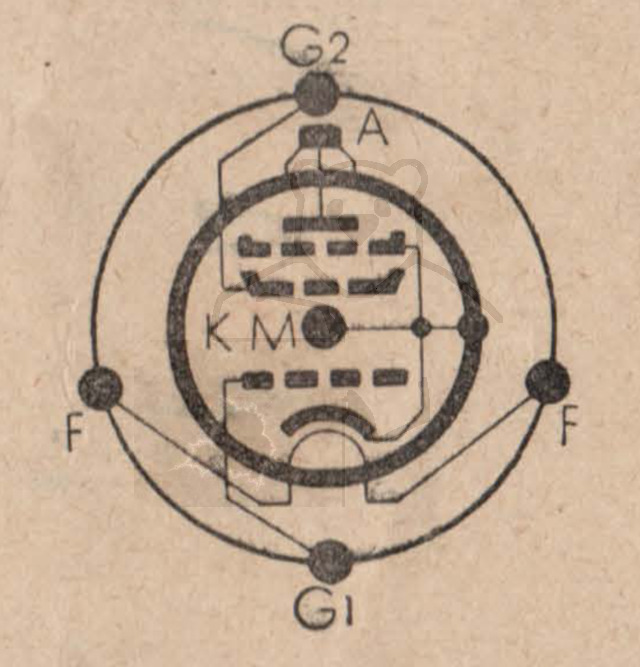

🔎 Sockelschaltung der RENS1894

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: RENS1894
Datenblatt B2047 Miniwatt [www.tubedata.info].pdf (135 kB)
Datenblatt RENS1894 Telefunken [www.tubedata.info].pdf (211 kB)
Pruefkarte RENS1884 RENS1894 H2518D H2618D HP2018 HP2118 B2046 B2047 - Funke W19 Roehrenpruefer.pdf (168 kB)
Pruefkarte RENS1894 - Neuberger RPM370 Roehrenmessgeraet.pdf (206 kB)
