đ Beschreibung der Röhre: RENS1824
| Name | RENS1824 |
| Vergleichsname | B2048 MH2018 X2818 |
| Heizspannung (Volt) | 20 |
| Heizstrom (AmpĂšre) | 0,18 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Hexodensockel, 7pol. â Liste aller Röhren mit: Hexodensockel, 7pol. |
| ZusÀtzliche Informationen | |
| Letzte Ănderung | 14.10.2018 16:00:48 |
đ Beschreibung der Systeme fĂŒr die Röhre: RENS1824
| System 1 | |
| Kathode | 2 |
| Gitter 1 | Kappe |
| Gitter 2 | 6 |
| Gitter 3 | 5 |
| Gitter 4 | 4 |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 3 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 1, 7 |
| Abschirmung | 2 |
| Funktion | â Oszillator / Mischer |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

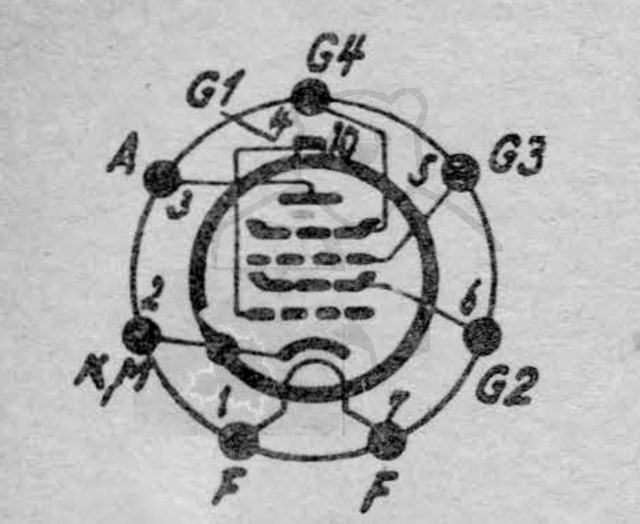

đ Sockelschaltung der RENS1824
Bildquelle: Neuberger RPM 370-1 Messkarte
đ DatenblĂ€tter zur Röhre: RENS1824
Datenblatt B2048 Miniwatt [www.tubedata.info].pdf (118 kB)
Datenblatt RENS1824 Telefunken [www.tubedata.info].pdf (164 kB)
Pruefkarte RENS1824 - Neuberger RPM370 Roehrenmessgeraet.pdf (219 kB)
Pruefkarte RENS1824 X2818 MH2018 B2048 - Funke W19 Roehrenpruefer.pdf (168 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: RENS1824

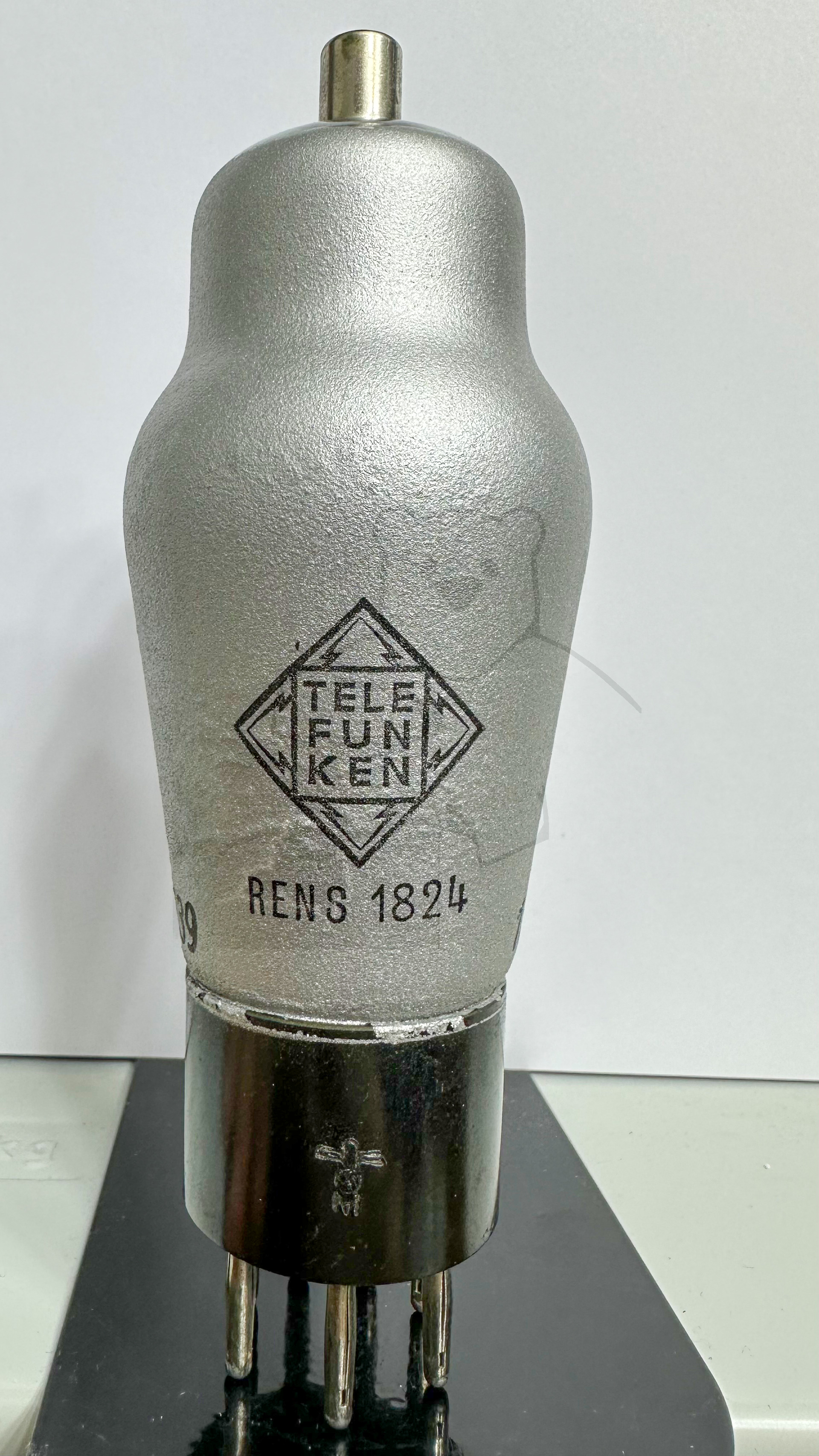

Röhre RENS1824 #8068 Bild 1

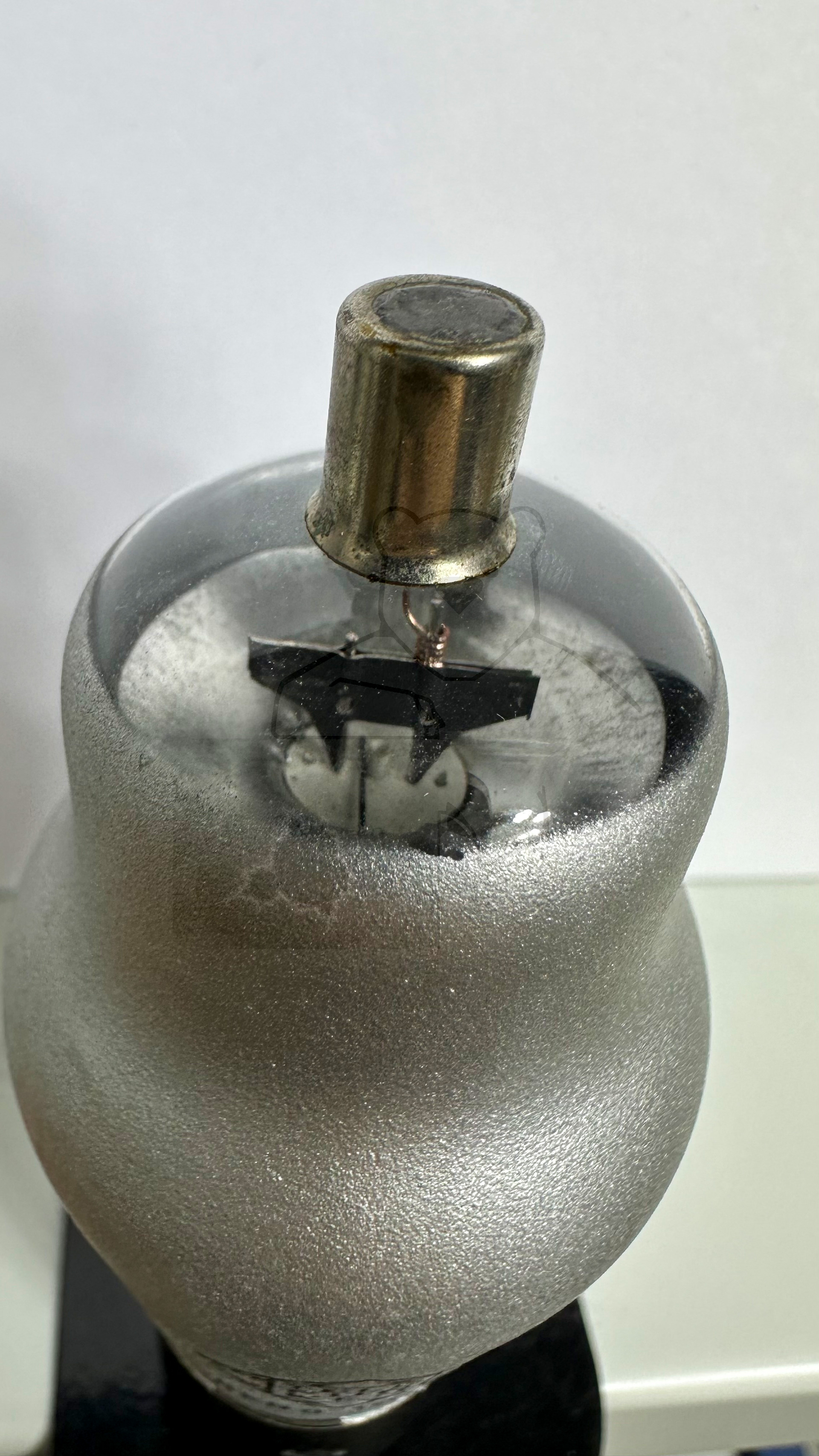

Röhre RENS1824 #8068 Bild 2

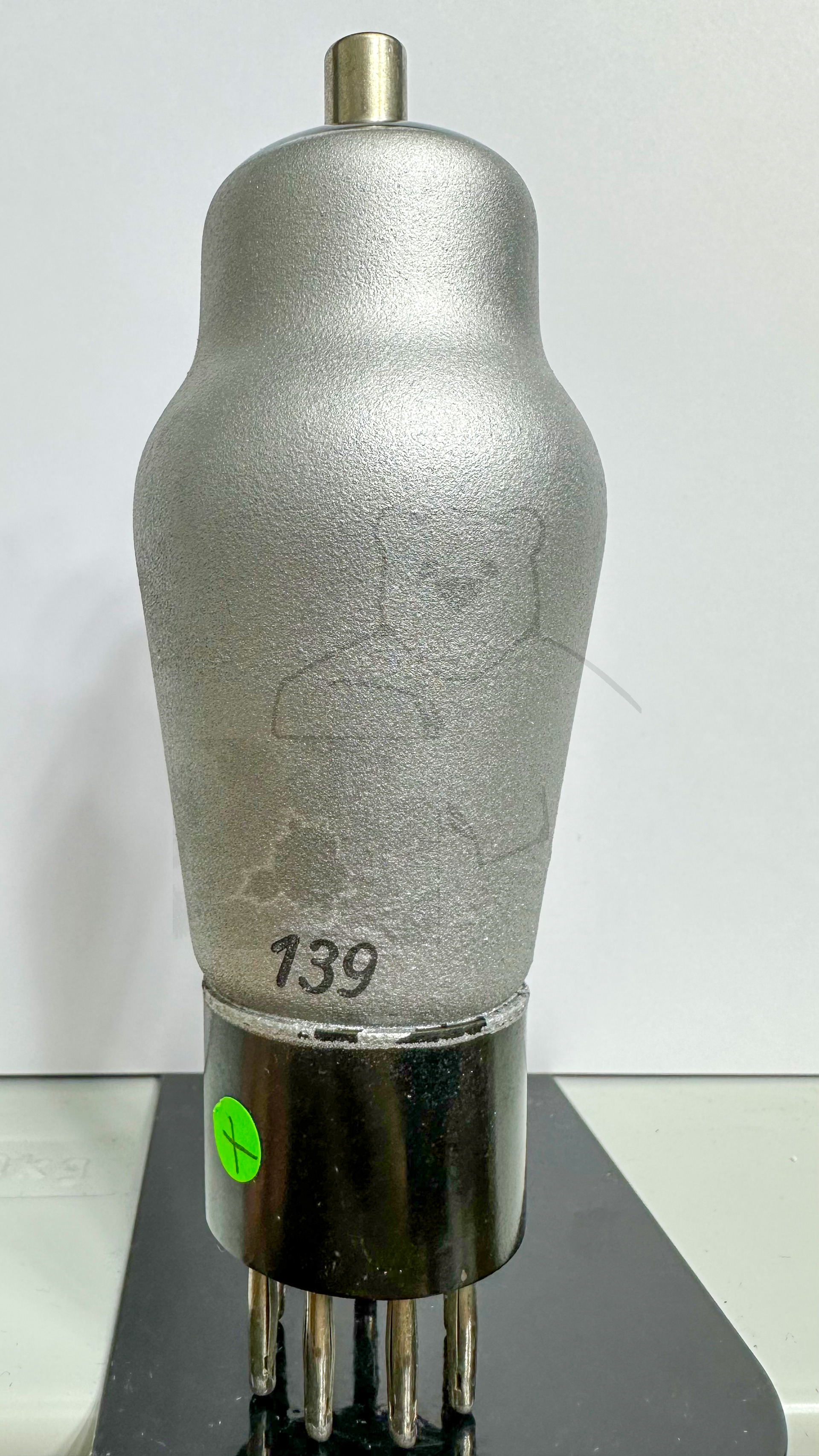

Röhre RENS1824 #8068 Bild 3

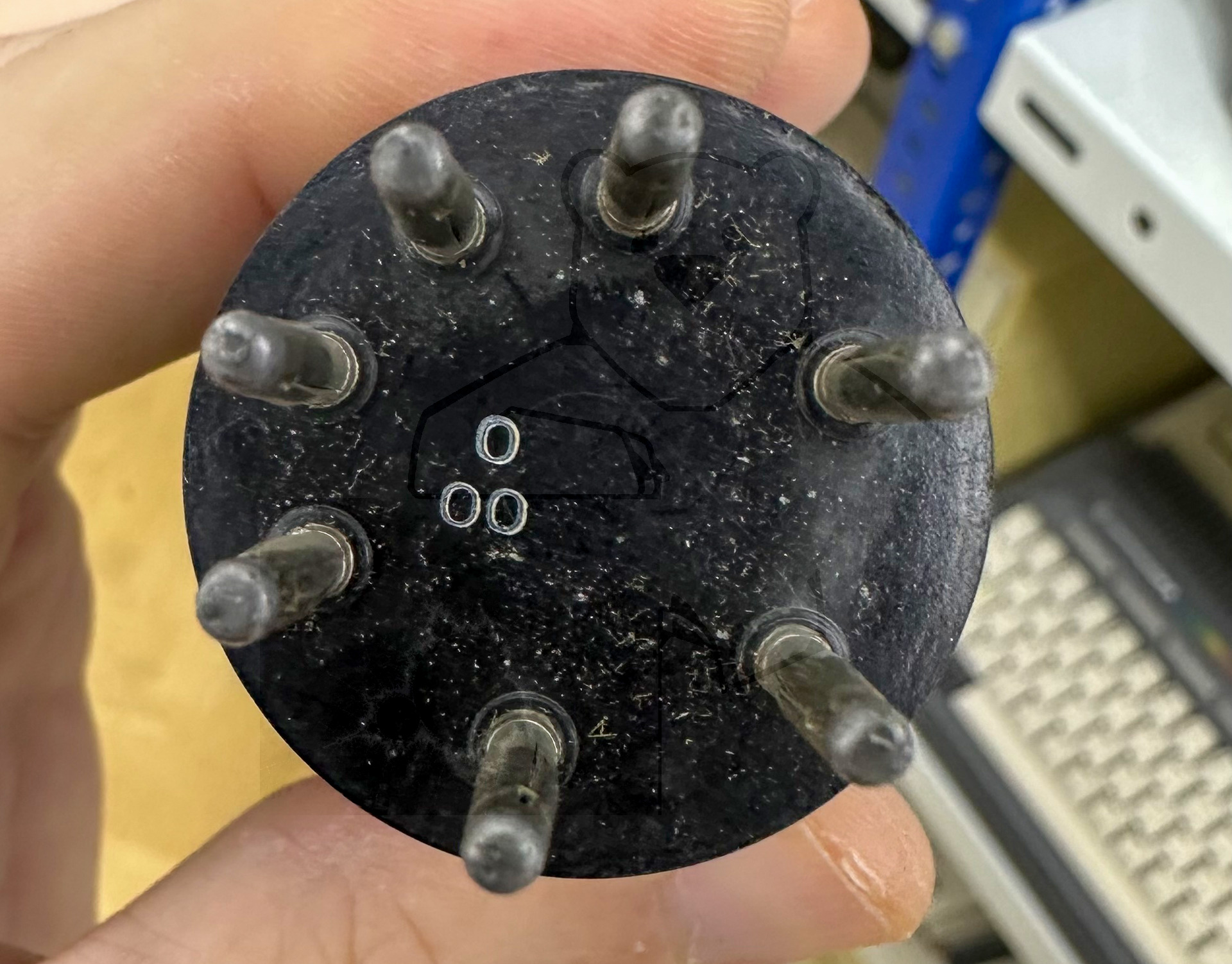

Röhre RENS1824 #8068 Bild 4

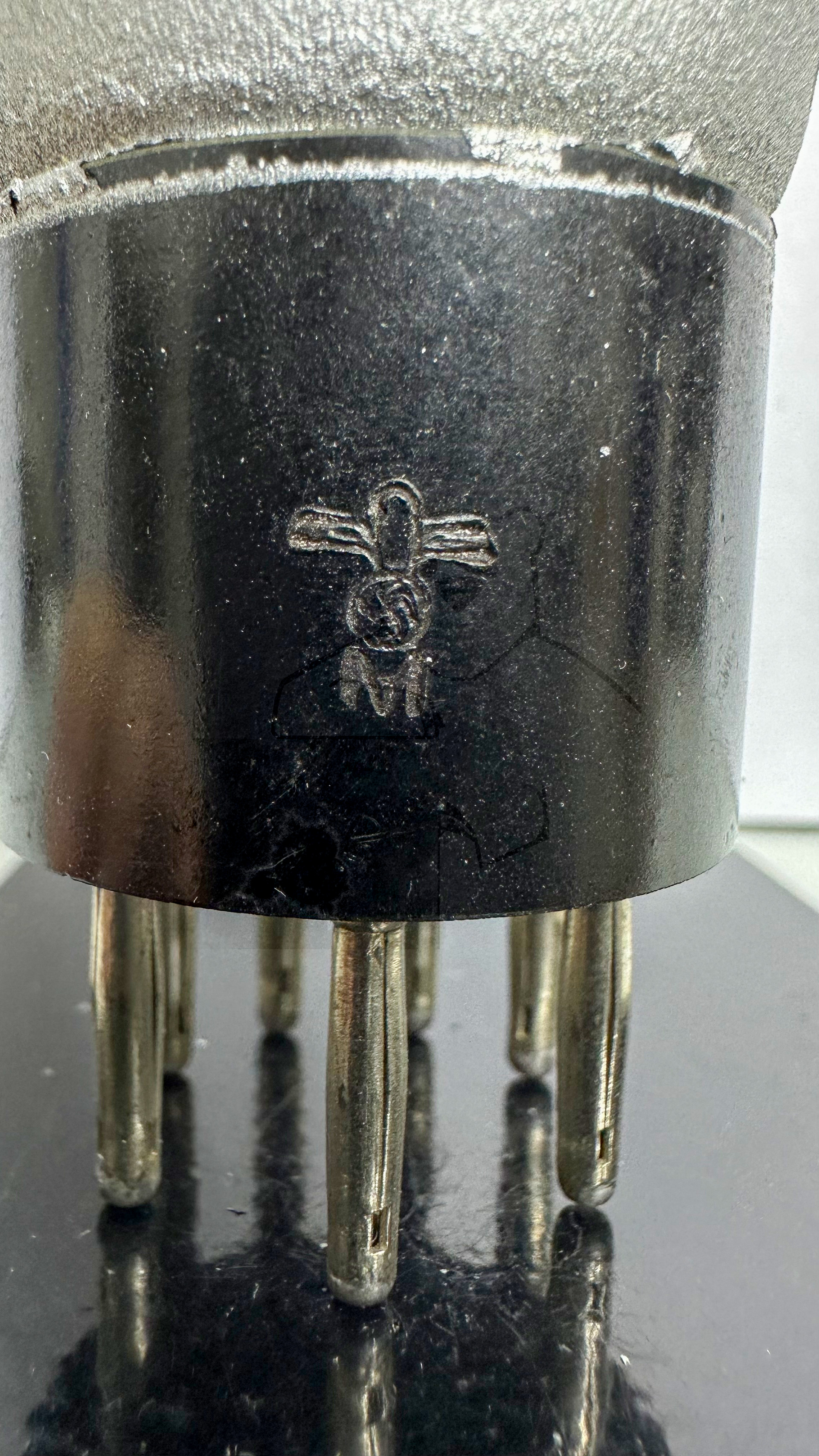

Röhre RENS1824 #8068 Bild 5
đ Alle Röhren vom Typ RENS1824 in der Sammlung
- â RENS1824 Inventar: 08068 Hersteller: â Telefunken
