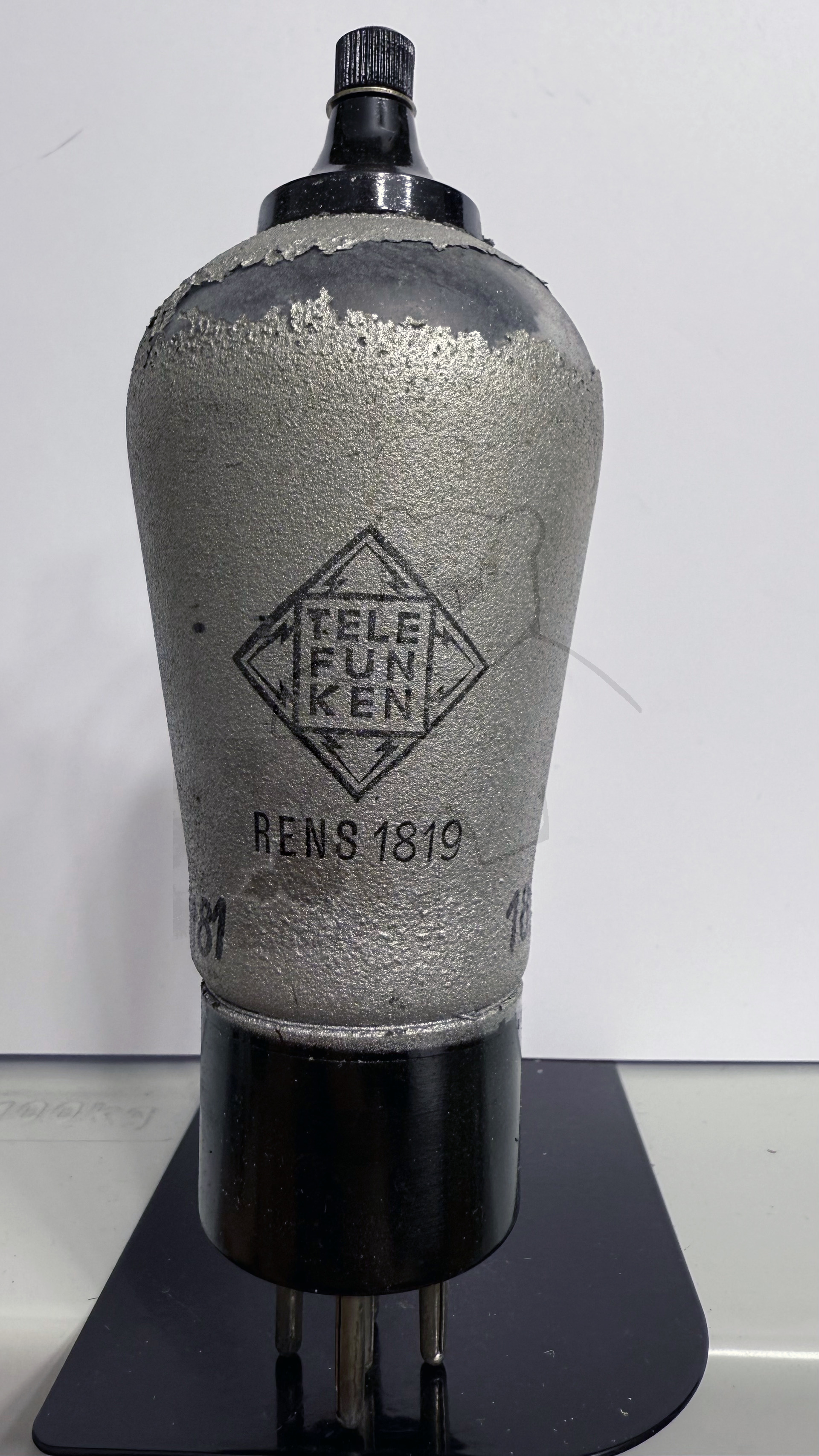

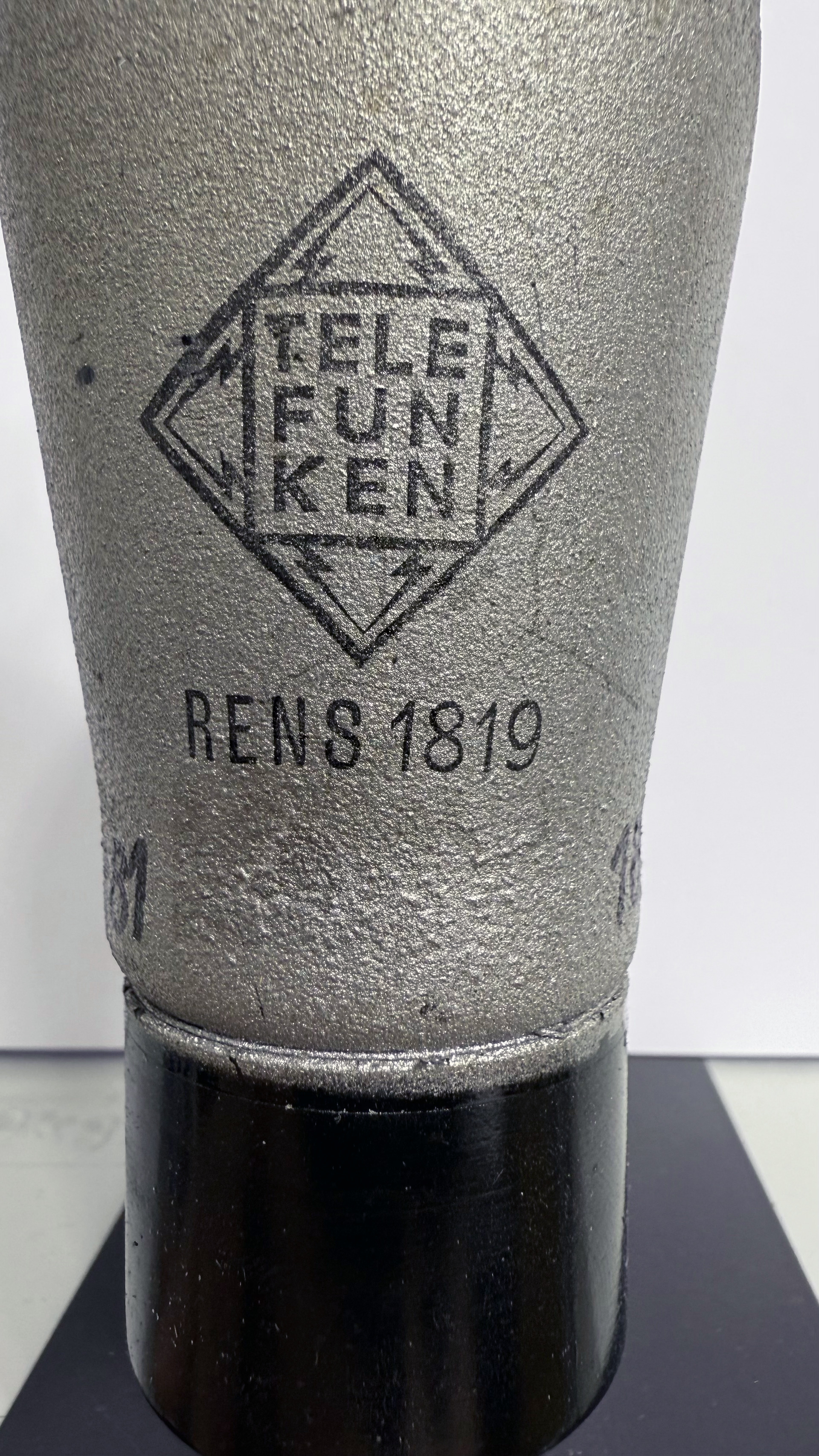

Daten und Bilder der Röhre: RENS1819

🔎 Beschreibung der Röhre: RENS1819

Name	RENS1819
Vergleichsname	B2045 H1918D SE2018
Heizspannung (Volt)	20
Heizstrom (Ampère)	0,18
Art der Heizung	Direkt

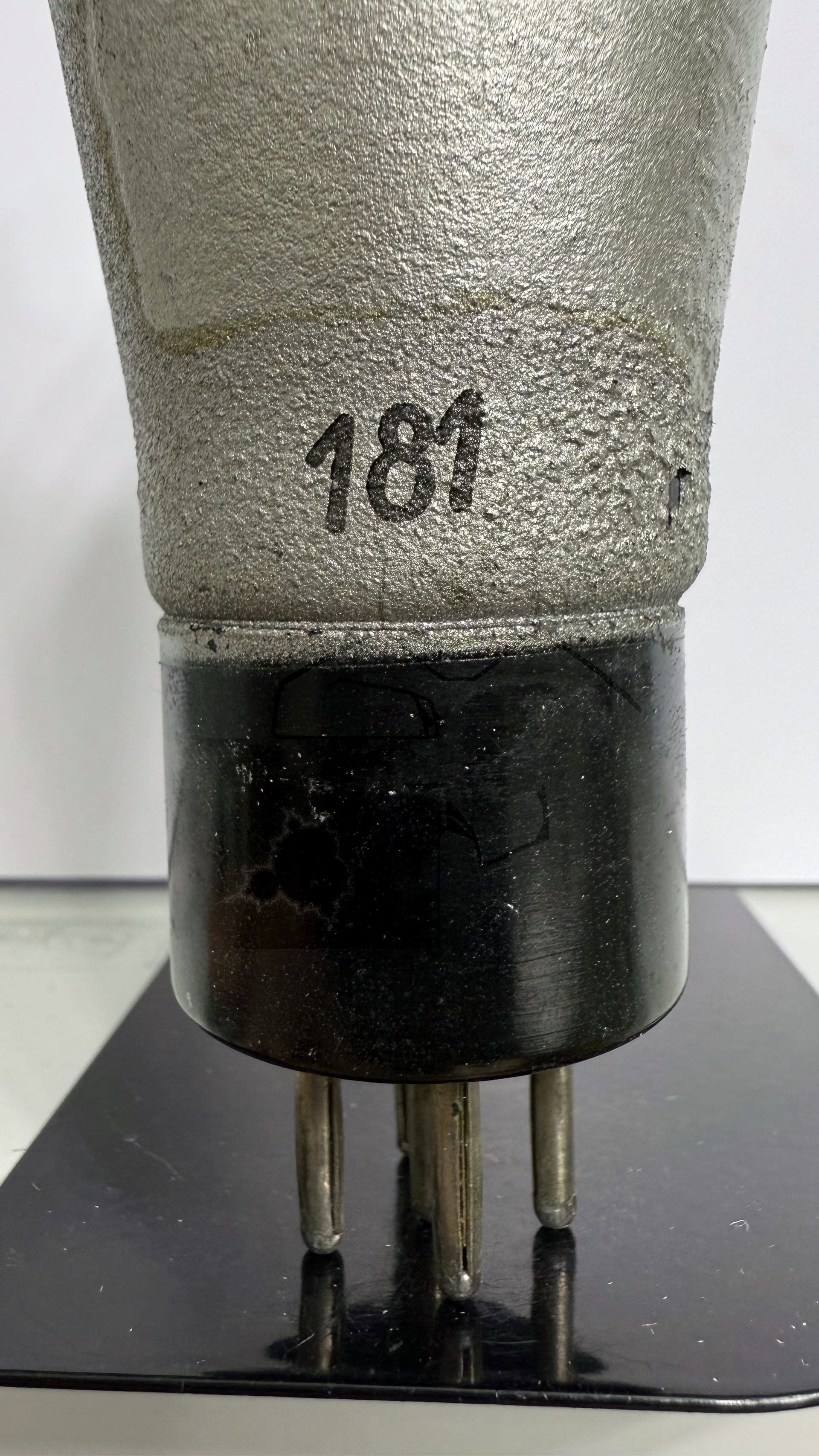

Röhren mit Sockel	→ Informationen zum Sockel: Europa, 5pol. → Liste aller Röhren mit: Europa, 5pol.
Zusätzliche Informationen
Letzte Änderung	04.07.2019 23:02:54

🔎 Beschreibung der Systeme für die Röhre: RENS1819

	System 1
Kathode	5
Gitter 1	4
Gitter 2	2
Gitter 3	5
Gitter 4
Gitter 5
Gitter 6
Gitter 7

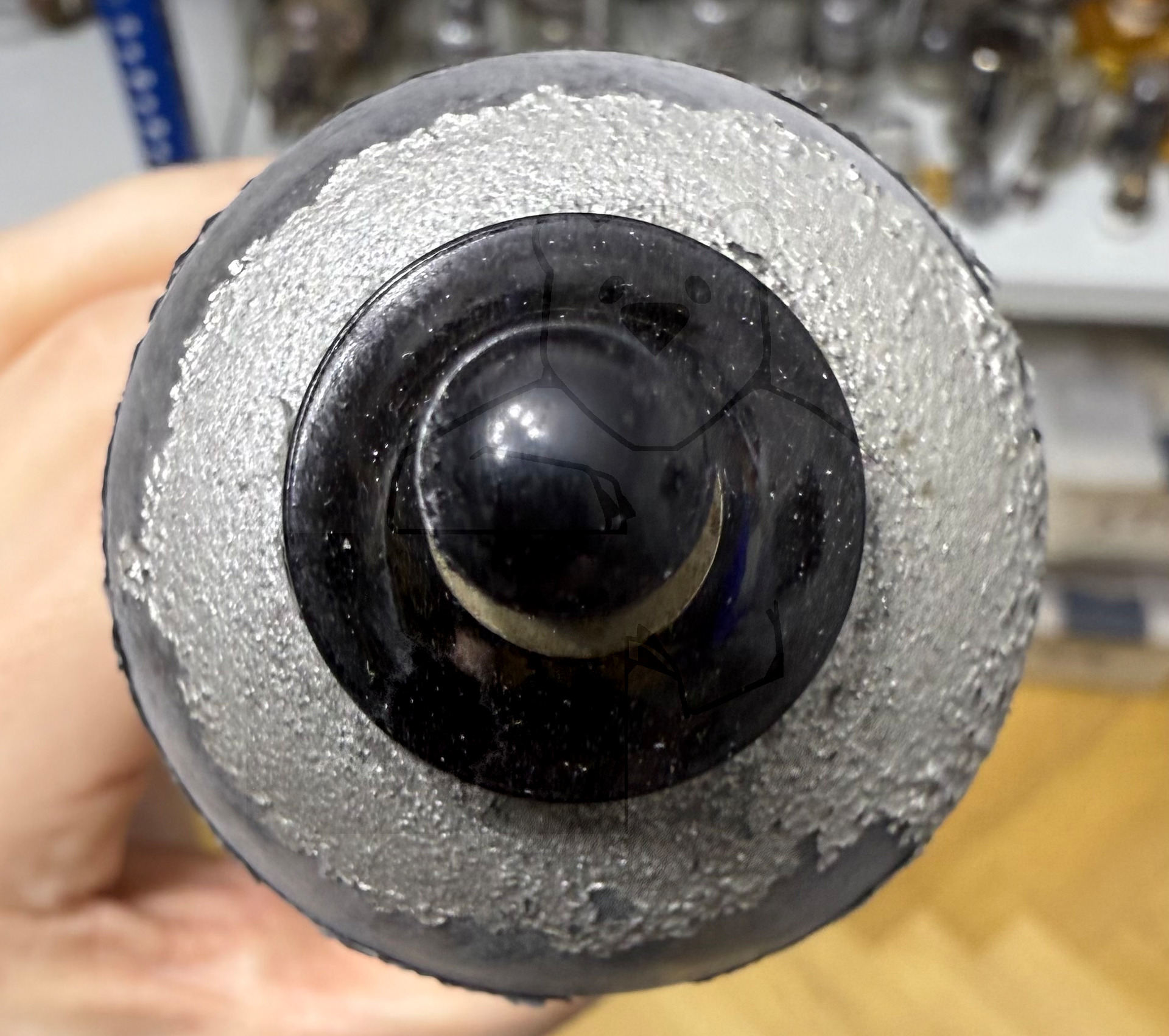

Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	1, 3
Abschirmung	5
Funktion	→ Hochfrequenzverstaerker, Regelbar

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

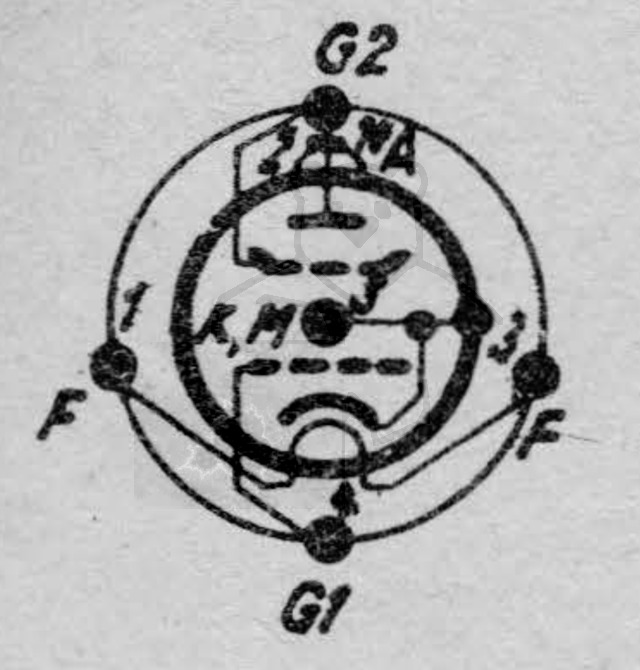

🔎 Sockelschaltung der RENS1819

Bildquelle: Neuberger RPM 370-1 Messkarte

🔎 Datenblätter zur Röhre: RENS1819
Datenblatt RENS1819 Telefunken Version 1.pdf (549 kB)
Datenblatt RENS1819 Telefunken Version 2 [www.tubedata.info].pdf (161 kB)
Pruefkarte RENS1819 - Neuberger RPM370 Roehrenmessgeraet.pdf (195 kB)
Pruefkarte RENS1819 H1918D SE2018 B2045 - Funke W19 Roehrenpruefer.pdf (146 kB)
