Daten und Bilder der Röhre: RENS1274

🔎 Beschreibung der Röhre: RENS1274

Name	RENS1274
Vergleichsname	AS4125 E447 E455 H4115D H4129D HP4105 RENS1294
Heizspannung (Volt)	4
Heizstrom (Ampère)	1
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Europa, 5pol. → Liste aller Röhren mit: Europa, 5pol.
Zusätzliche Informationen
Letzte Änderung	28.09.2023 21:01:10

🔎 Beschreibung der Systeme für die Röhre: RENS1274

	System 1
Kathode	5
Gitter 1	4
Gitter 2	2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	1, 3
Abschirmung	5
Funktion	→ Tetrode, Allgemein

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

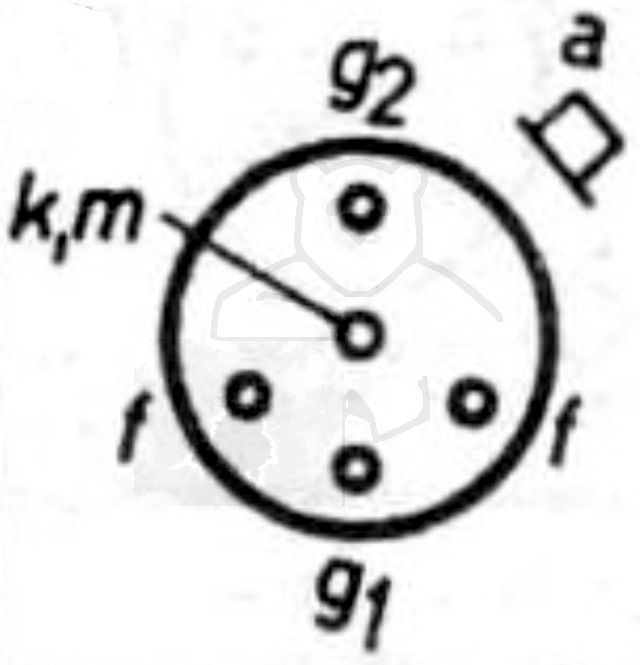

🔎 Sockelschaltung der RENS1274

Bildquelle: Unbekanntes Datenblatt

🔎 Datenblätter zur Röhre: RENS1274
Datenblatt H4115D.pdf (231 kB)
Datenblatt RENS1274 Telefunken Version 1.pdf (404 kB)
Datenblatt RENS1274 Telefunken Version 2.pdf (175 kB)
Pruefkarte RENS1214 RENS1264 RENS1274 RENS1284 H4125D H4111D H4115D H4128D AS4104 AS4120 AS4125 HP4101 HP4100 E445 E452T E455 E446 - Funke W19 Roehrenpruefer.pdf (185 kB)
Pruefkarte RENS1274 - Neuberger RPM370 Roehrenmessgeraet.pdf (237 kB)
