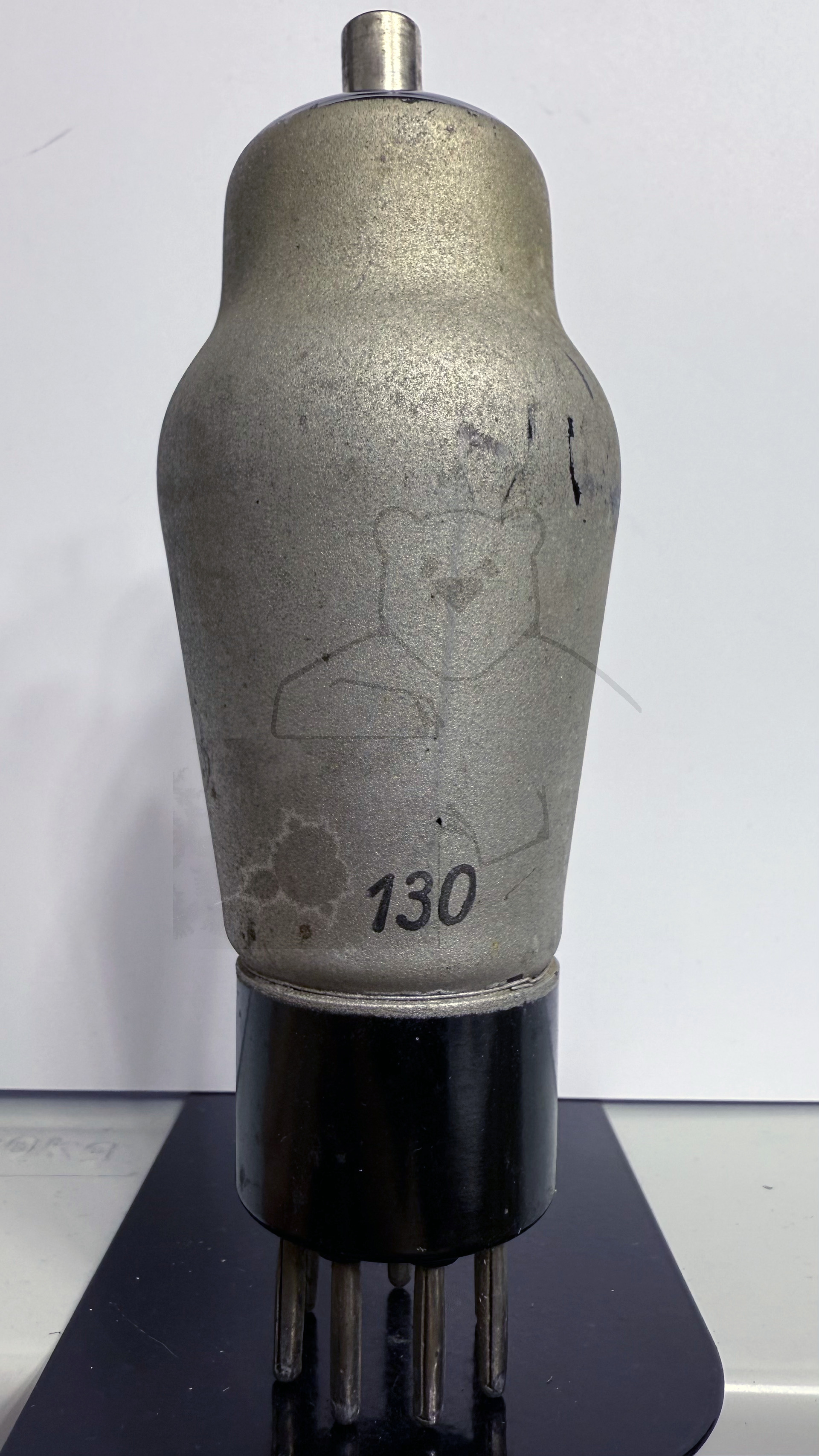

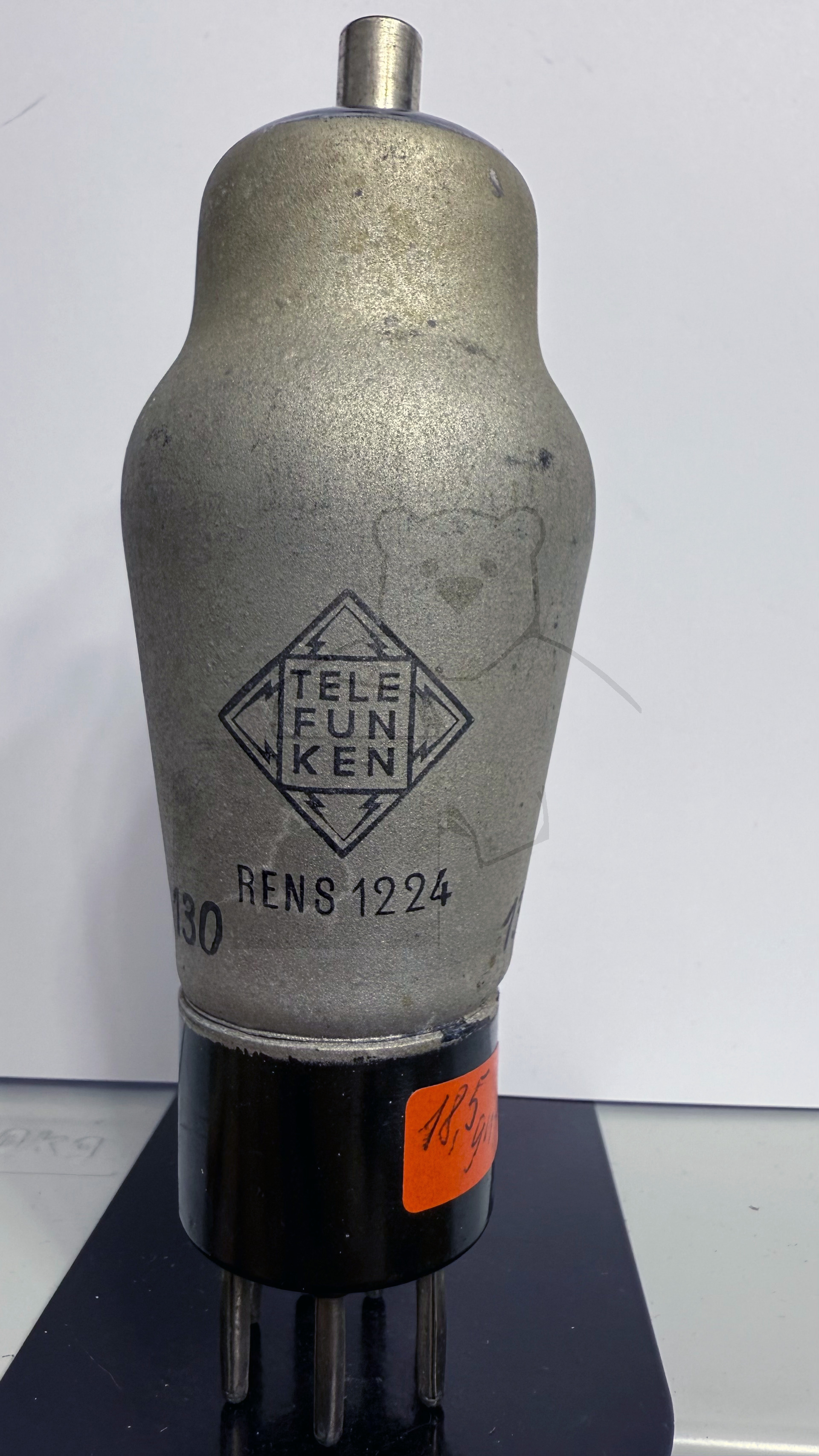

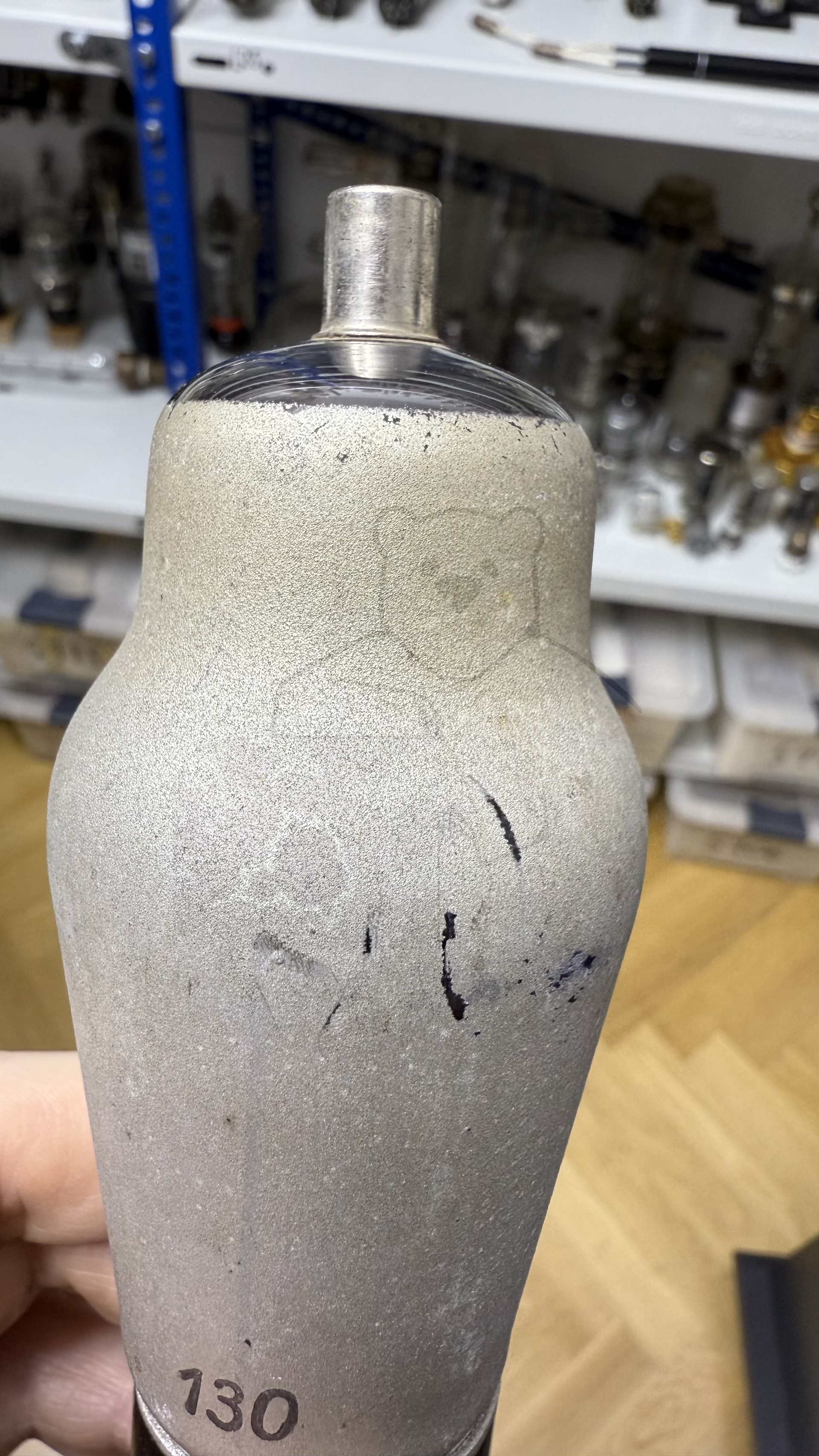

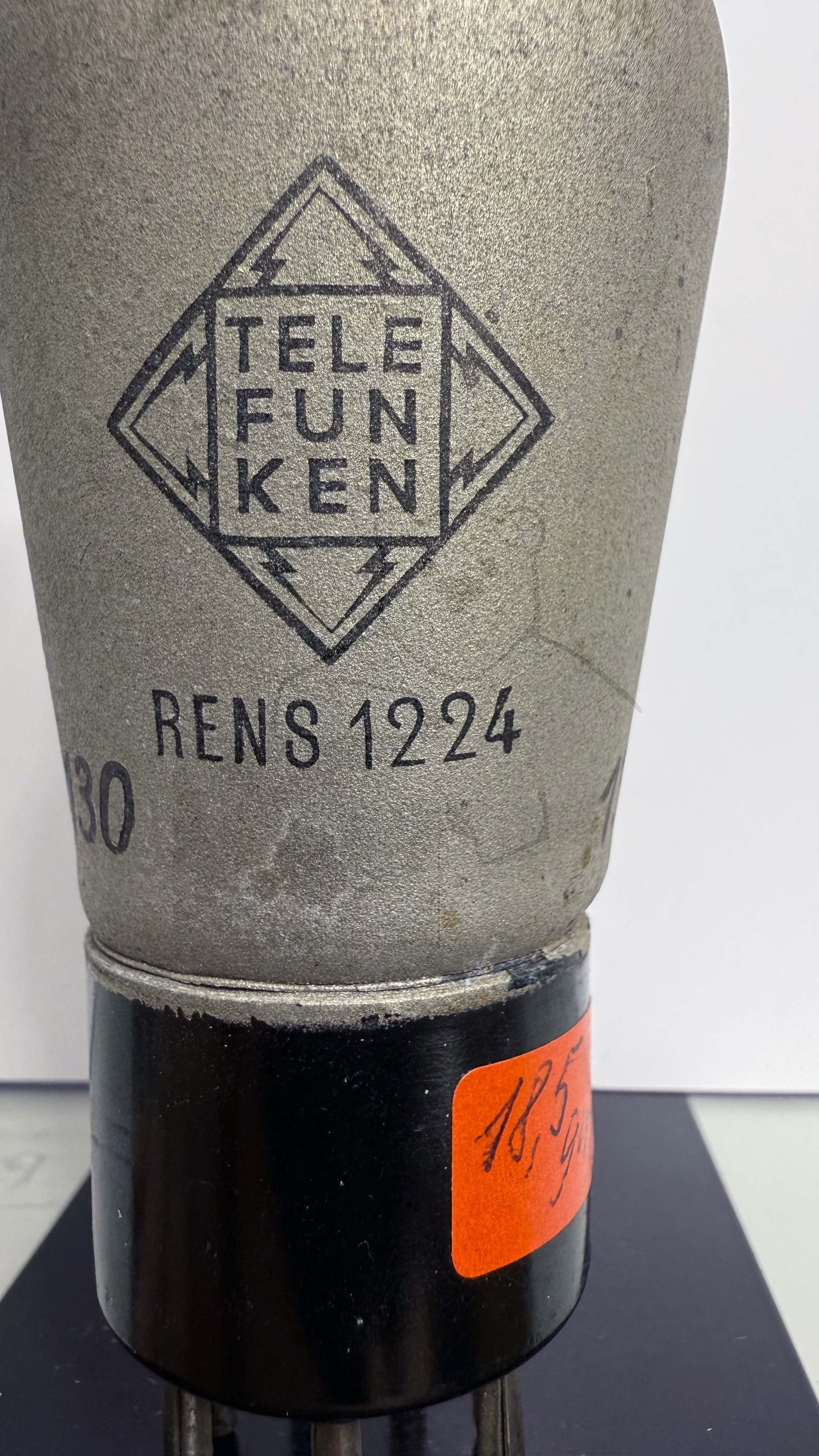

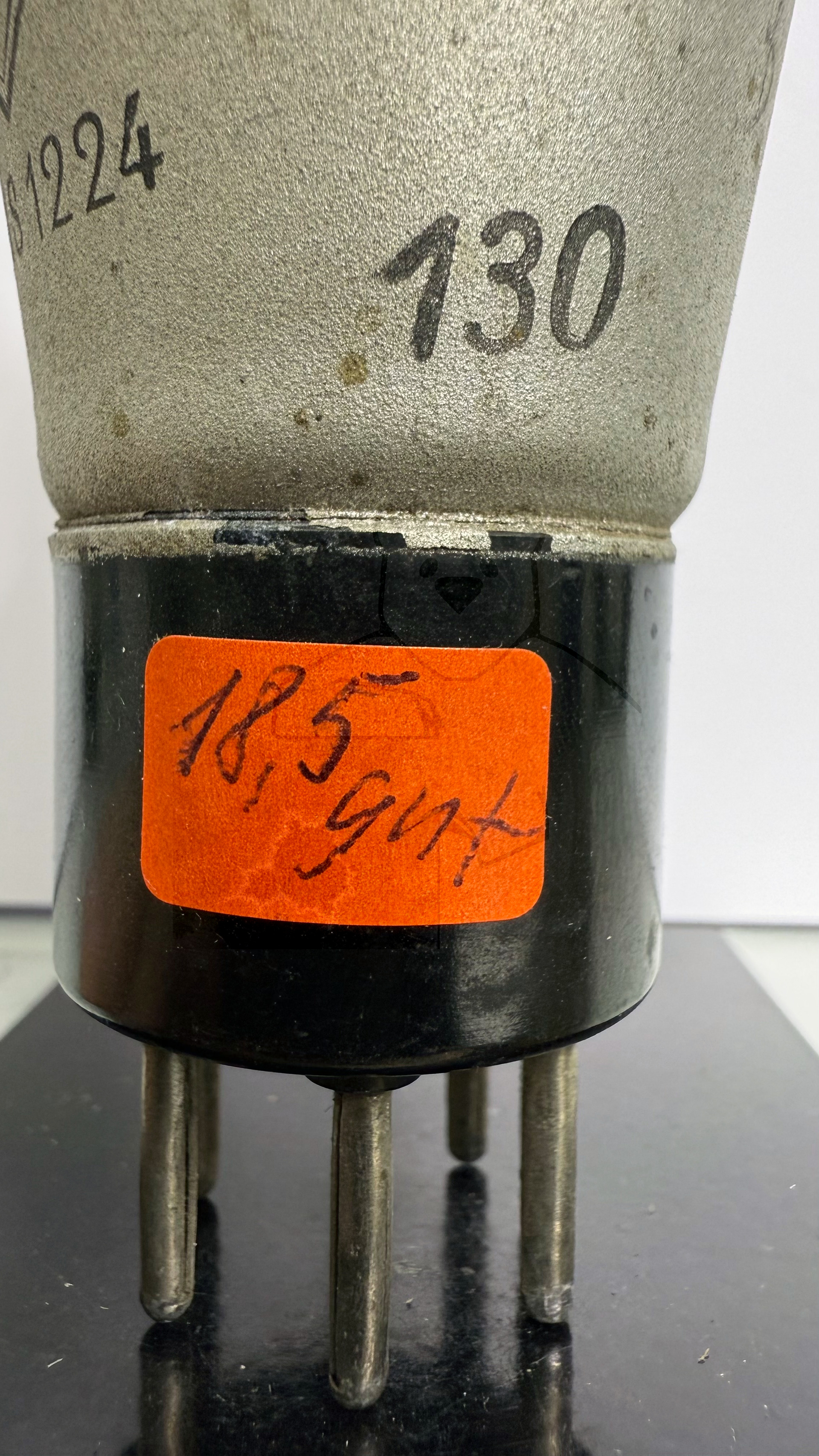

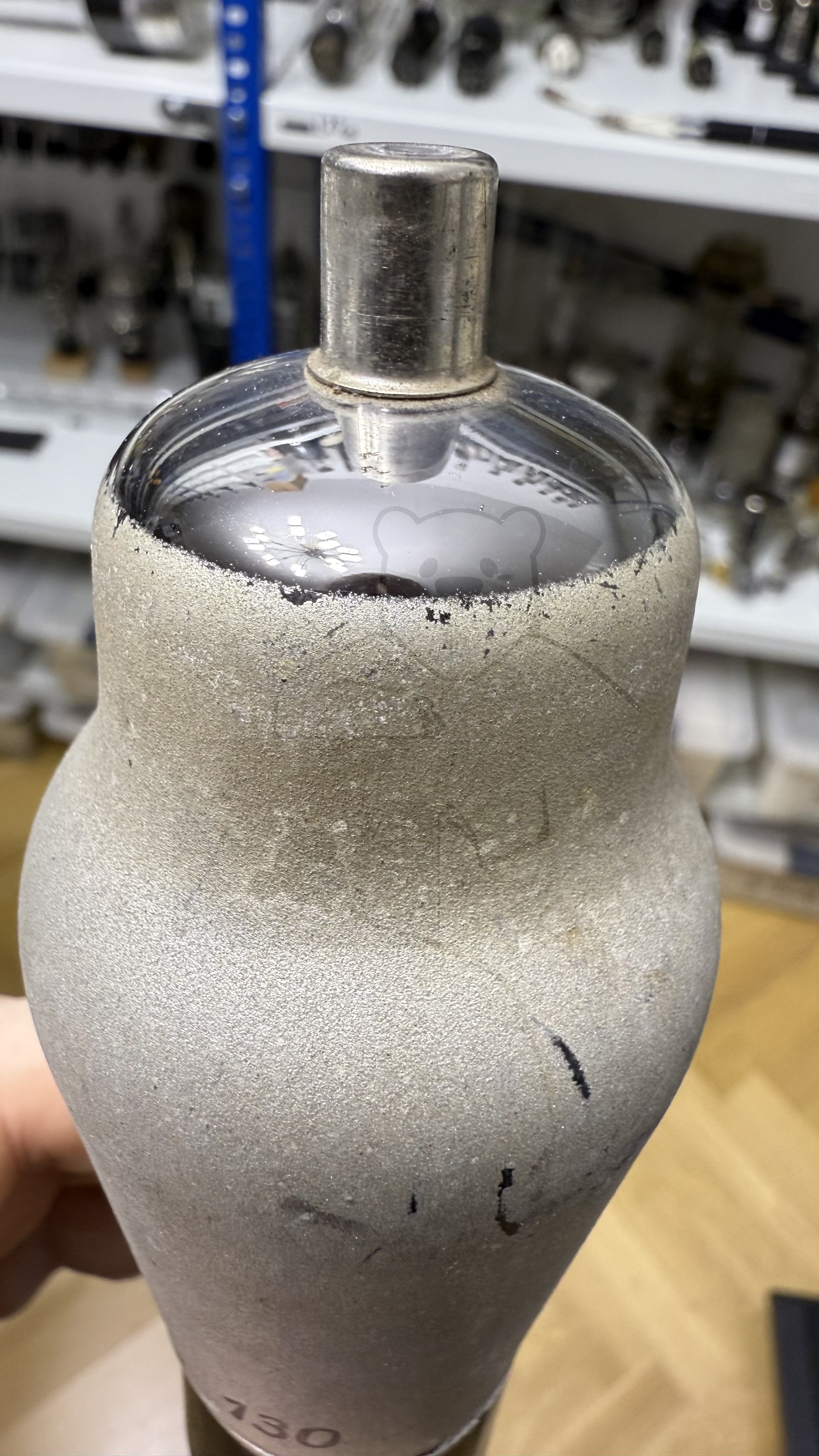

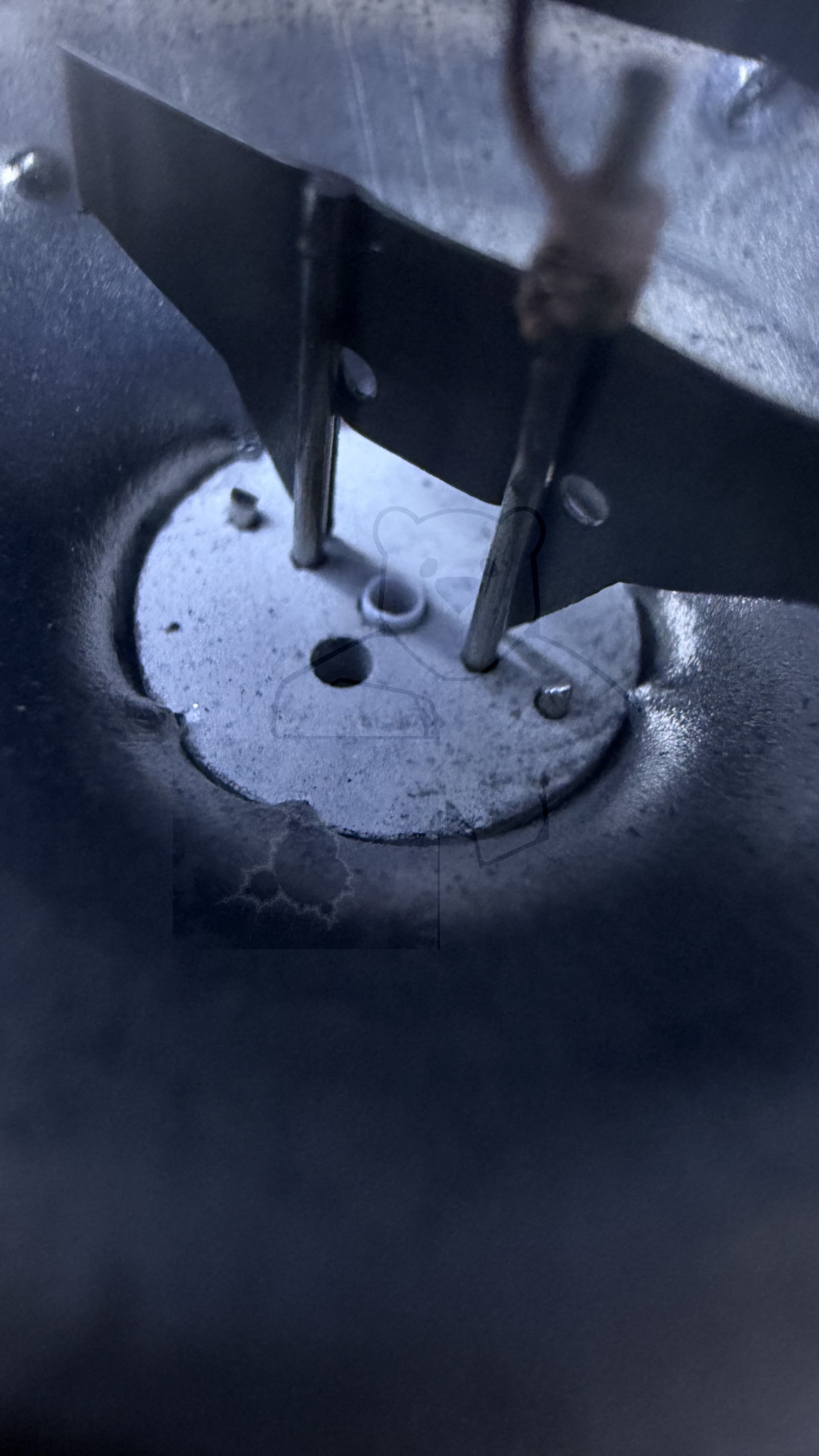

Daten und Bilder der Röhre: RENS1224

🔎 Beschreibung der Röhre: RENS1224

Name	RENS1224
Vergleichsname	E448 HH4100 X4122
Heizspannung (Volt)	4
Heizstrom (Ampère)	1,1
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Hexodensockel, 7pol. → Liste aller Röhren mit: Hexodensockel, 7pol.
Zusätzliche Informationen
Letzte Änderung	05.07.2019 00:26:12

🔎 Beschreibung der Systeme für die Röhre: RENS1224

	System 1
Kathode	2
Gitter 1	Kappe
Gitter 2	6
Gitter 3	5
Gitter 4	4
Gitter 5
Gitter 6
Gitter 7
Anode 1	3
Anode 2
Leuchtschirm
Heizung	1, 7
Abschirmung
Funktion	→ Hexode, Allgemein

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

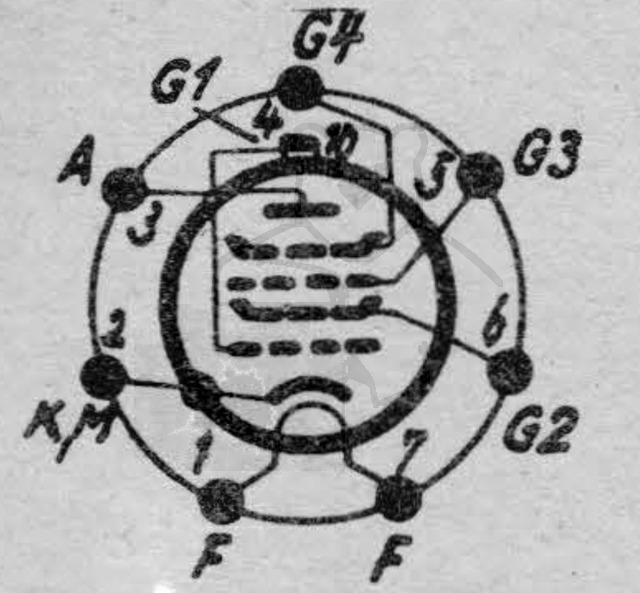

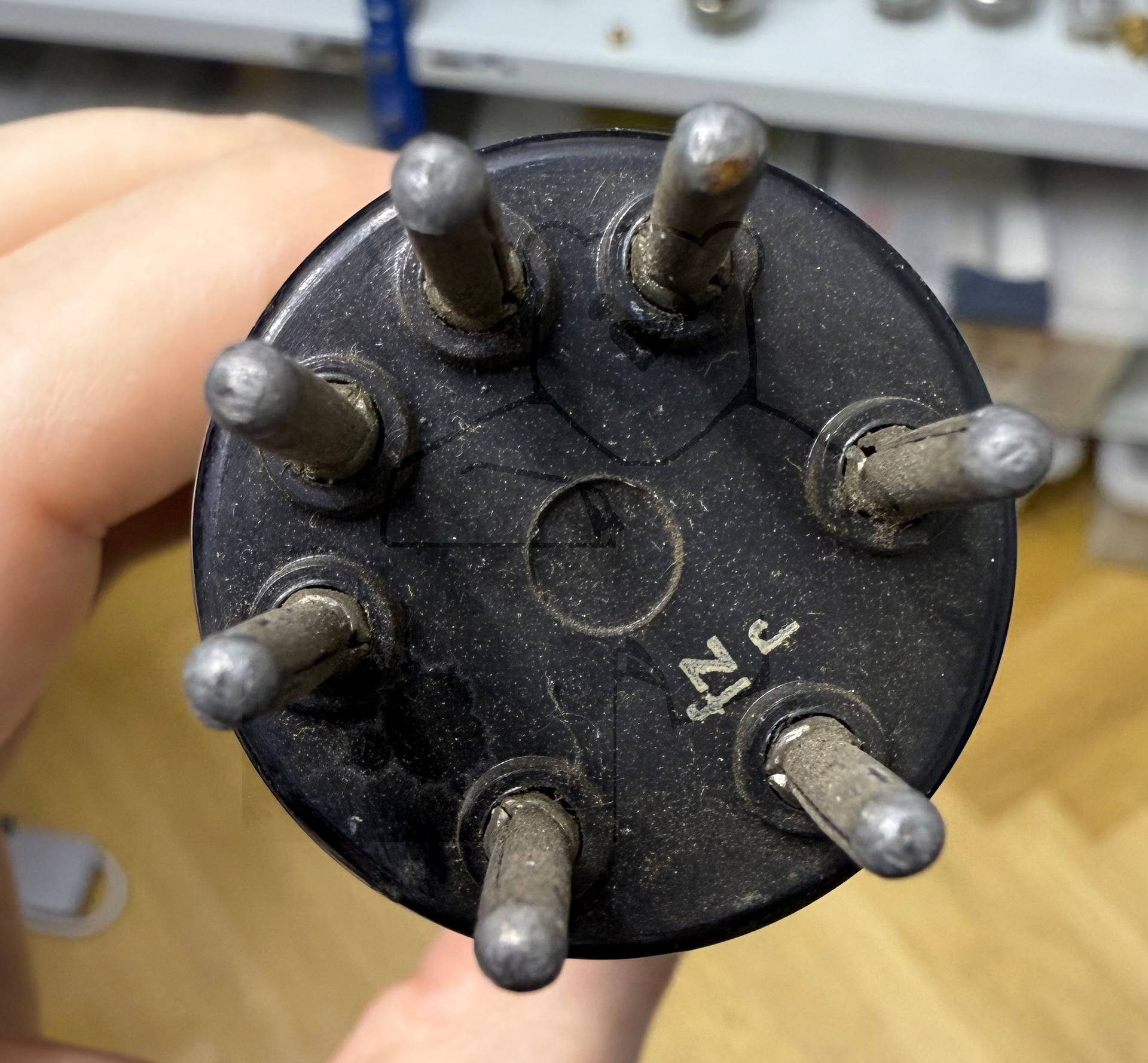

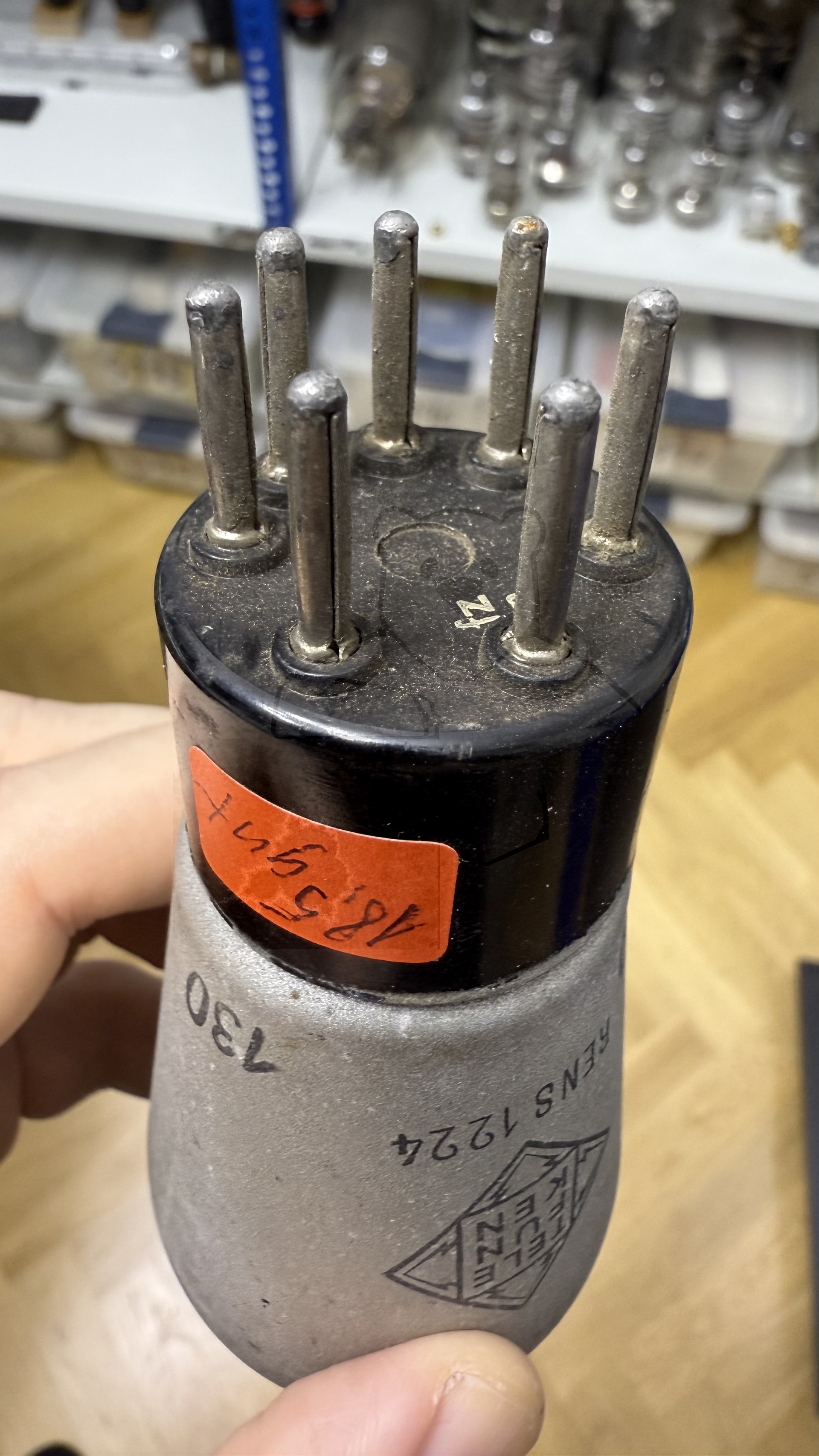

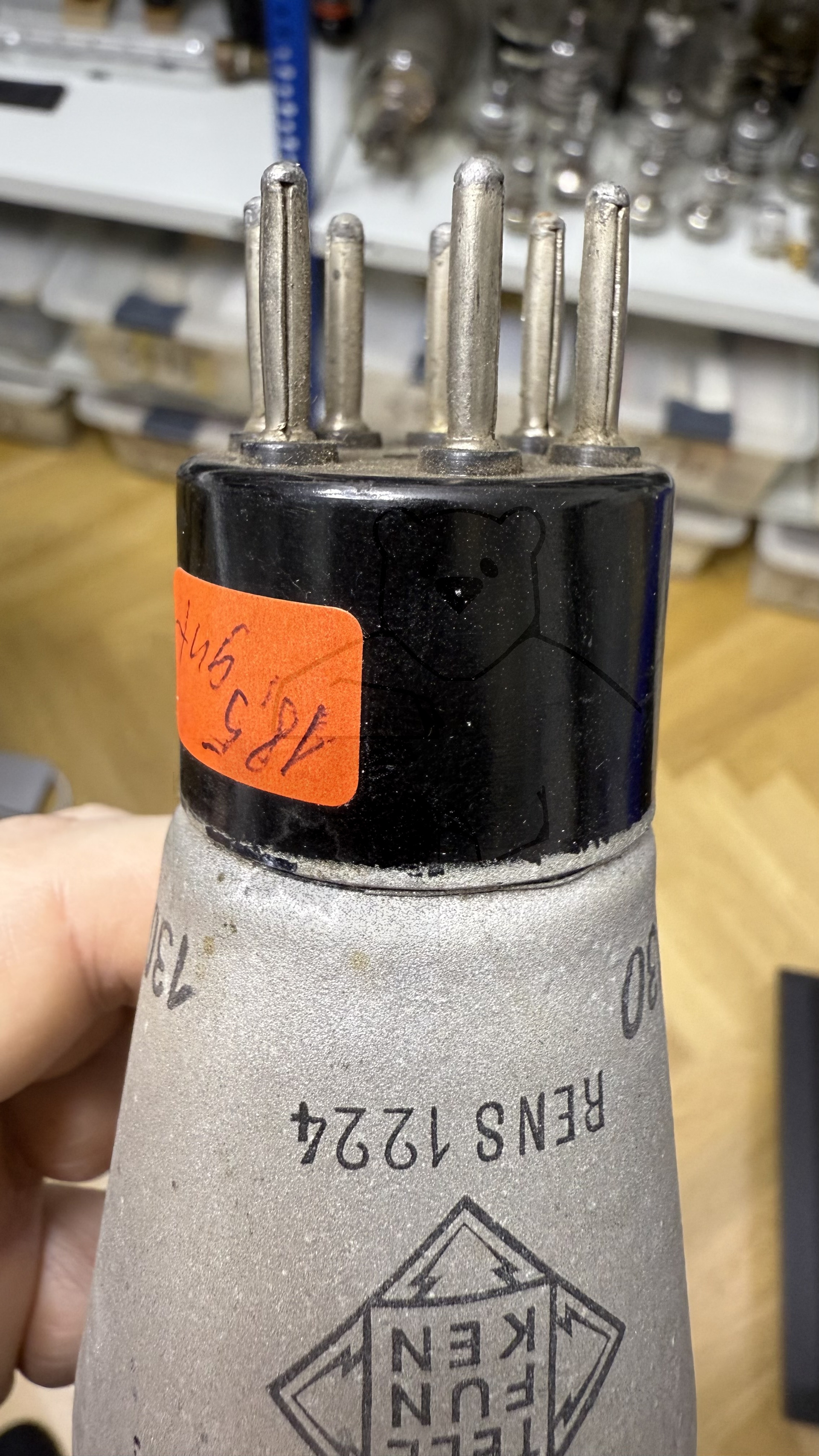

🔎 Sockelschaltung der RENS1224
