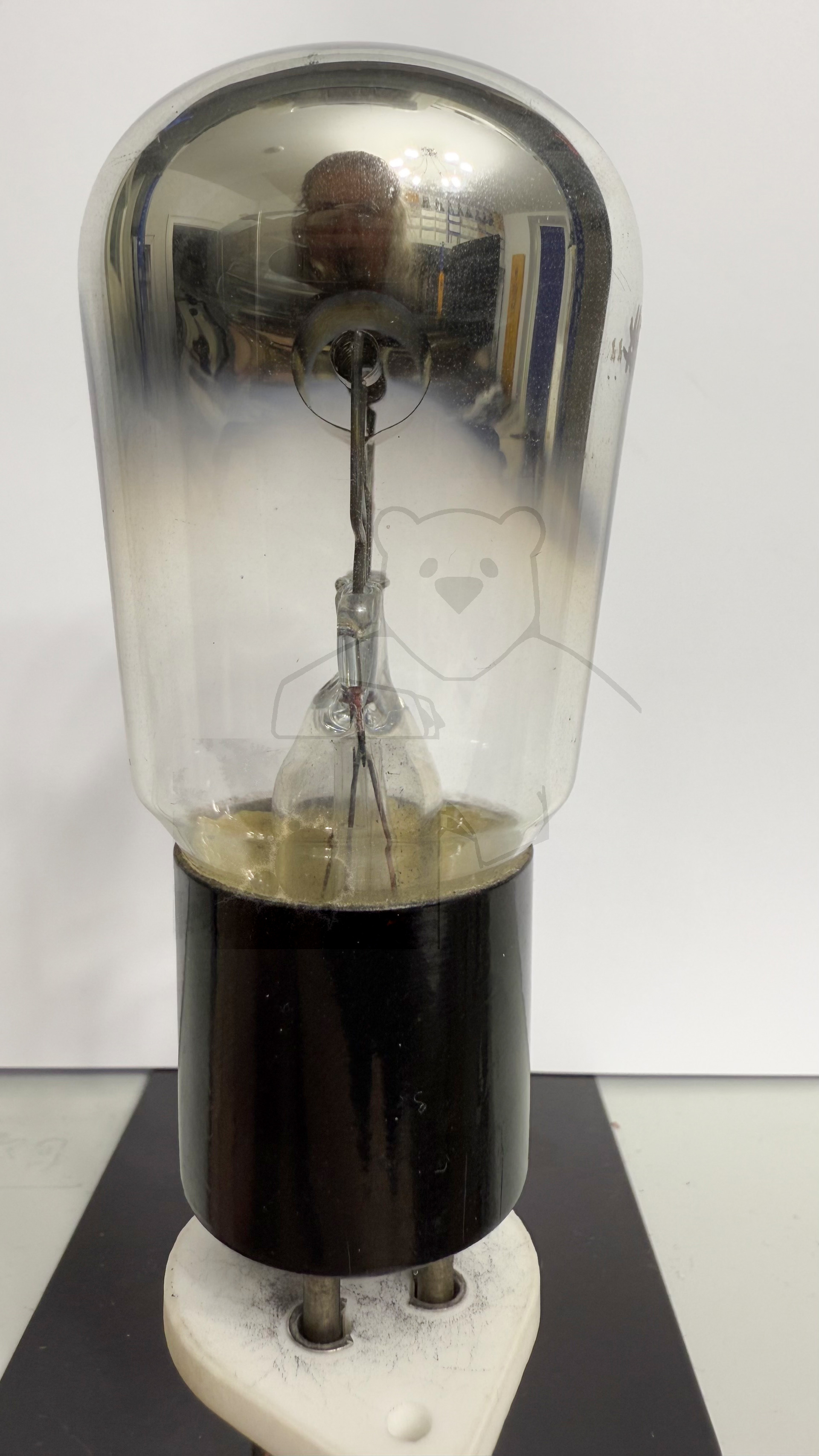

Daten und Bilder der Röhre: REN511

🔎 Beschreibung der Röhre: REN511

Name	REN511
Vergleichsname	130H
Heizspannung (Volt)	1
Heizstrom (Ampère)	0,5
Art der Heizung	Direkt

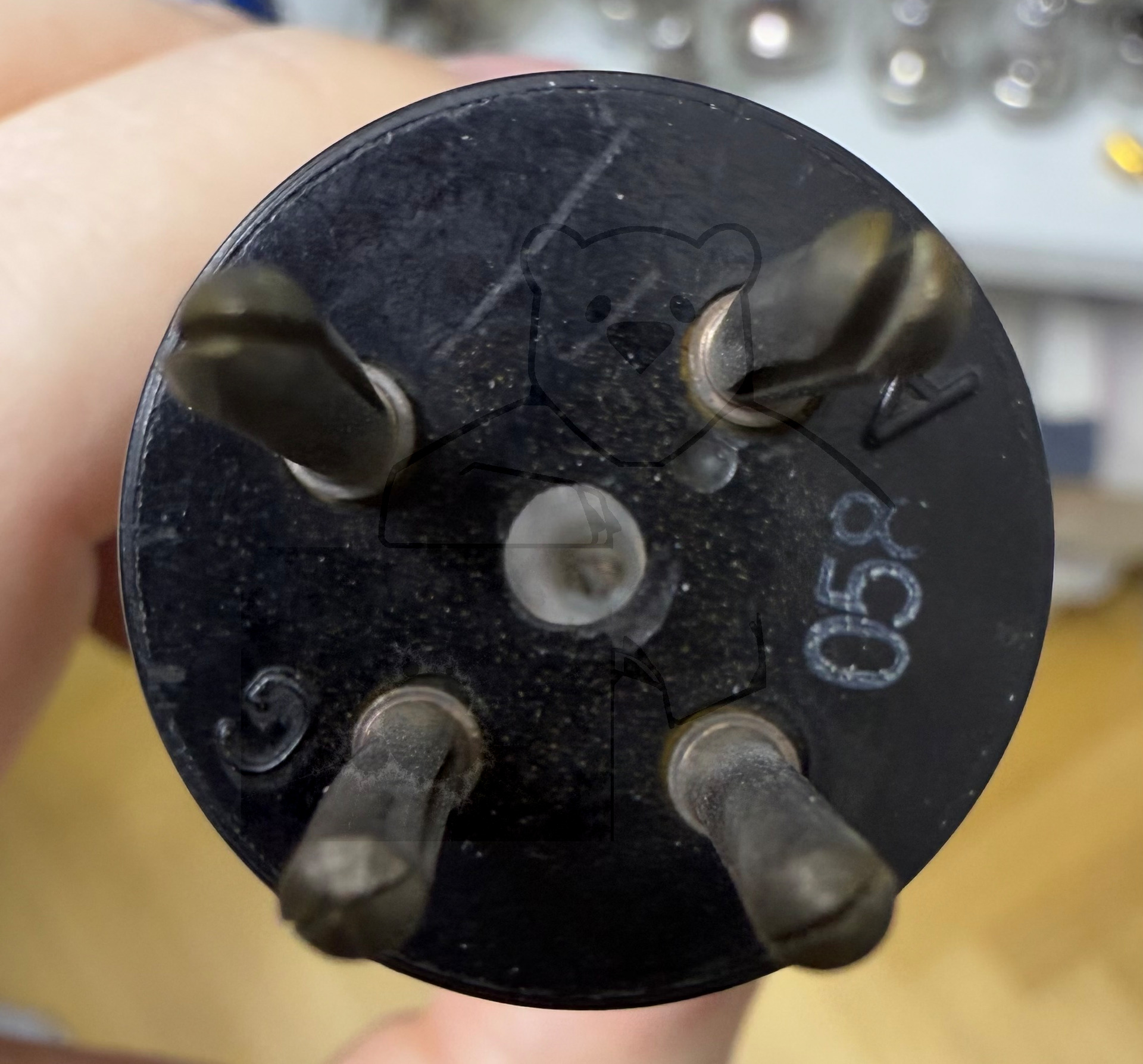

Röhren mit Sockel	→ Informationen zum Sockel: Europa, 4pol. → Liste aller Röhren mit: Europa, 4pol.
Zusätzliche Informationen
Letzte Änderung	03.06.2018 08:34:12

🔎 Beschreibung der Systeme für die Röhre: REN511

	System 1
Kathode	1
Gitter 1	4
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 3
Abschirmung
Funktion	→ Hochfrequenzverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der REN511

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: REN511
Datenblatt REN511 REN511w Telefunken.pdf (1512 kB)
