Daten und Bilder der Röhre: REN1826

🔎 Beschreibung der Röhre: REN1826

Name	REN1826
Vergleichsname	AN2718 B2044S
Heizspannung (Volt)	20
Heizstrom (Ampère)	0,18
Art der Heizung	Indirekt

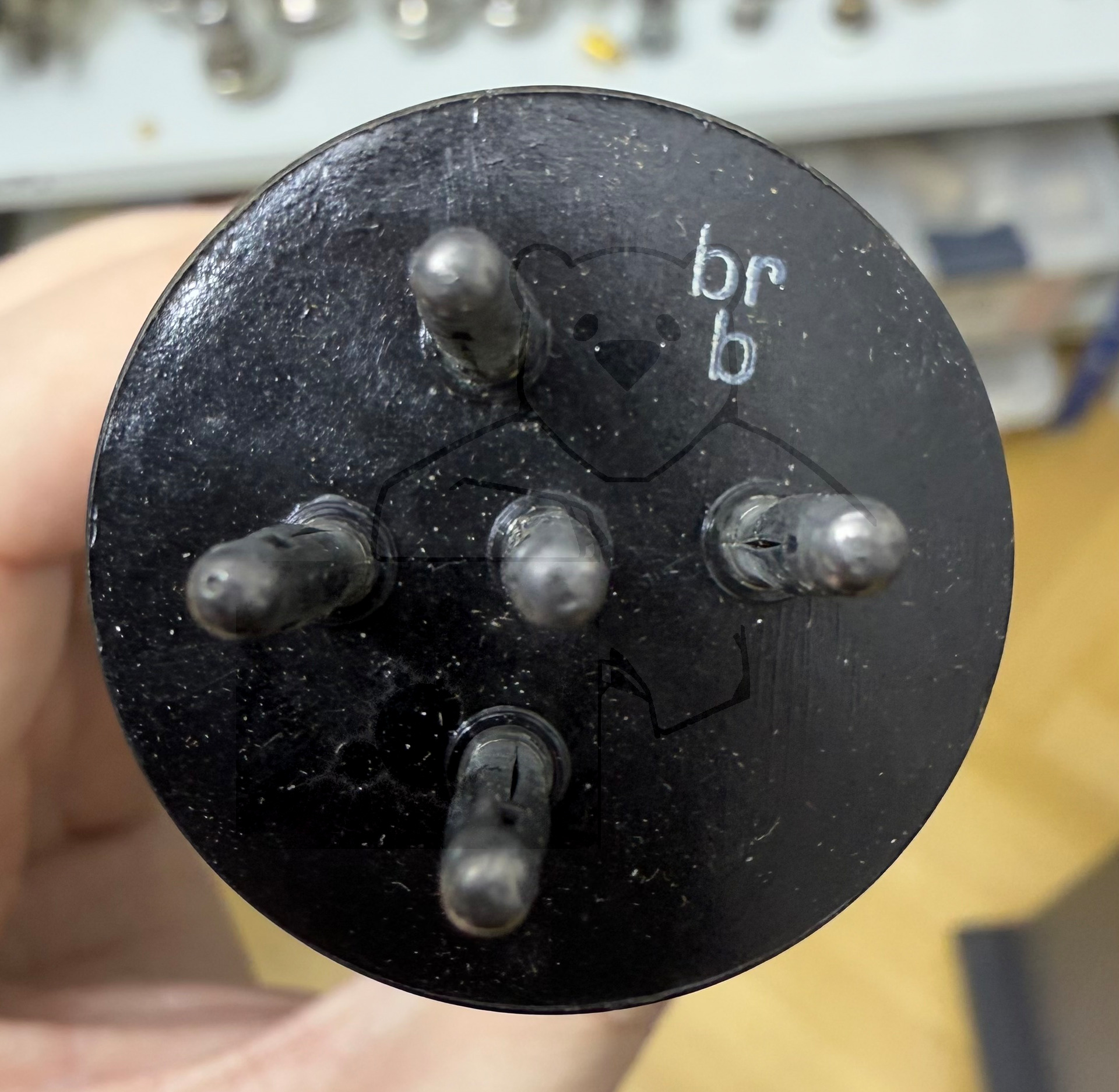

Röhren mit Sockel	→ Informationen zum Sockel: Europa, 5pol. → Liste aller Röhren mit: Europa, 5pol.
Zusätzliche Informationen
Letzte Änderung	28.09.2023 20:58:58

🔎 Beschreibung der Systeme für die Röhre: REN1826

	System 1	System 2
Kathode	5	5
Gitter 1		4
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe	2
Anode 2
Leuchtschirm
Heizung	1, 3	1, 3
Abschirmung	5	5
Funktion	→ Detektor	→ Niederfrequenzverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

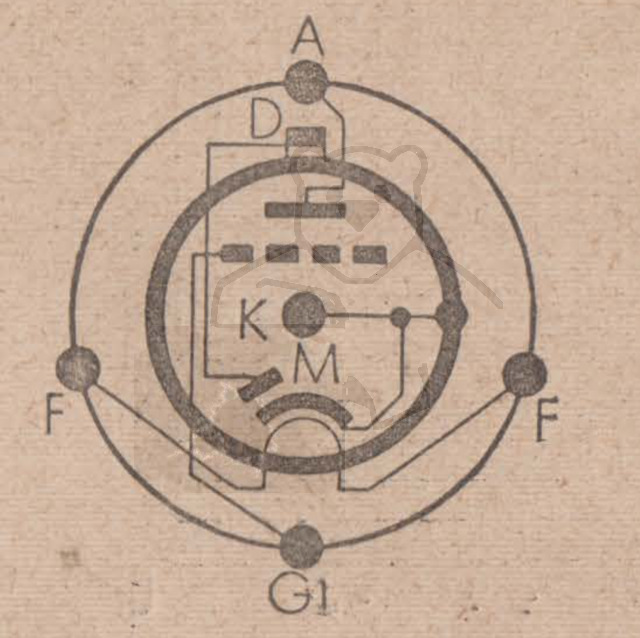

🔎 Sockelschaltung der REN1826

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: REN1826
Datenblatt REN1826 Telefunken.pdf (895 kB)
Kurzdatenblatt REN1826 Telefunken [www.tubedata.info].pdf (160 kB)
Pruefkarte REN1826 AN2718 B2044S - Karte 1 - Funke W19 Roehrenpruefer.pdf (137 kB)
Pruefkarte REN1826 AN2718 B2044S - Karte 2 - Funke W19 Roehrenpruefer.pdf (152 kB)
Pruefkarte REN1826 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (197 kB)
Pruefkarte REN1826 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (199 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
